Piano Gas
Manuale d’Uso
MODELLO: MKHG 6031-PR TC BK

Prefazione
Grazie per aver scelto un piano gas.
Per utilizzare questo prodotto correttamente e prevenire ogni potenziale pericolo, si prega
di leggere con cura queste istruzioni prima di utilizzare il prodotto.
Conservare queste istruzioni in un luogo dove possano essere facilmente trovate.
Se sussistono delle incertezze riguardo alle informazioni contenute in queste istruzioni, si
prega cortesemente di contattare il centro di assistenza clienti.
Il produttore non si ritiene responsabile per qualsivoglia danno a persone o cose di propri-
età derivanti dalla non corretta installazione o utilizzazione del prodotto.
Il prodotto è stato certificato per l’utilizzo in altri paesi oltre a quelli segnalati sul prodotto.
Il produttore si riserva inoltre il diritto di applicare delle modifiche ai prodotti, nel caso
siano considerate necessarie o utili, anche nell’interesse del consumatore, senza compro-
mettere il funzionamento principale e le caratteristiche di sicurezza dei prodotti stessi.
Il prodotto è destinato ad uso in ambiente domestico e non ad uso commerciale.
IT-1

Contenuti
IT-2
Avvertenze di Sicurezza Istruzioni di Sicurezza
Installazione
Sicurezza di Bambini e Persone
Durante l’Utilizzo
Pulizia e Riparazione
Tutela dell’Ambiente
4
5
6
8
Istruzioni per l’utilizzo e la manutenzione
Descrizione del prodotto
Sicurezza e Risparmio di energia
Pulizia e Manutenzione
10
12
Istruzioni tecniche
Istruzioni di utilizzo
Posizionamento
Installazione del prodotto
Allacciamento del gas
Allacciamento elettrico
Regolazione gas
Risoluzione dei problemi
8
3
9
15
17
19
20
16
13
21
22
Descrizione dell’elettrodomestico

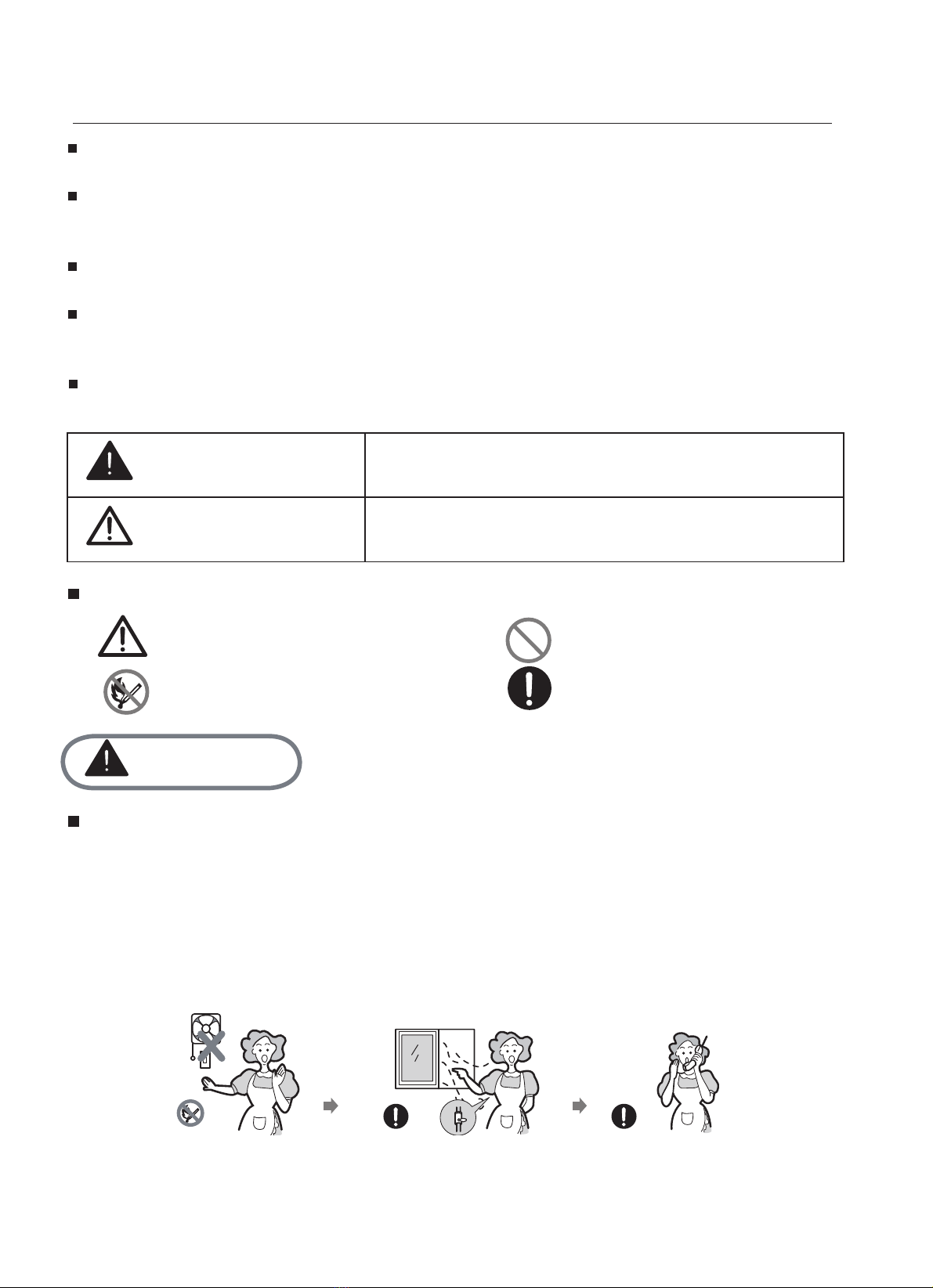

Avvertenze di Sicurezza
Pericolo /Avvertenza
Attenzione
Attenzione Divieto di Accesso
Non utilizzare Fuoco Obbligo di osservanza
Pericolo
*
Si prega di prendersi il tempo di leggere questo Manuale di Istruzioni prima dell’installazi-
one o dell’uso del prodotto.
Questo libretto di istruzioni deve essere conservato insieme al prodotto per qualsiasi
futura consultazione. Se il prodotto viene venduto o passato ad un’altra persona, assicu-
rarsi che il libretto venga consegnato al nuovo utente.
Il produttore declina qualsiasi responsabilità nel caso in cui queste avvertenze di sicurezza
non vengano rispettate.
I seguenti simboli sono stati creati per essere facilmente compresi così che sia possibile
prevenire qualsiasi incidente causato da uso improprio, e utilizzare il prodotto nel modo
migliore.
Leggere per intero il contenuto e assicurarsi di averlo compreso prima di leggere le suc-
cessive istruzioni.
Non rispettare questo simbolo potrebbe provocare seri
danni fisici o la morte.
I seguenti simboli vengono utilizzati nel Manuale d’Uso come segue:
Si ritiene possano esserci fughe di gas, prestare attenzione a quanto segue:
Non rispettare questo simbolo potrebbe provocare
danni alle persone o alle cose.
- Non accendere la luce.
- Non accendere alcun apparecchio elettrico e on toccare alcuna presa di corrente.
- Non utilizzare il telefono.
1 Smettere il utilizzare il prodotto e chiudere la valvola di collegamento.
2 Aprire la finestra per ventilare.
3 Contattare il centro di assistenza utilizzando un telefono esterno.
Il gas di alimentazione contiene mercaptano, e pertanto è possibile rilevare le perdite di
gas dall’odore (puzza di aglio o uova marce) anche alla presenza di 1/1000 di gas
nell’aria.
IT-3

Installazione
Avvertenza
Attenzione
Questo apparecchio deve essere
installato nel rispetto della normativa in
vigore e utilizzato solo in uno spazio
ben ventilato.
Nel caso in cui questo apparecchio sia
installato su imbarcazioni o caravan,
non deve essere utilizzato come impi-
anto di riscaldamento.
Prima dell’installazione, assicurarsi
che l’impianto gas ed elettrico siano
conformi al tipo indicato sulla piastra di
riferimento.
Il tubo del gas e il cavo elettrico
devono essere installati in modo tale
da non venire a contatto con nessuna
parte dell’apparecchio.
Questo prodotto dovrebbe essere installato da un tecnico o installatore qualificato.
Le condizioni di regolazione di questo prodotto sono indicate sull’etichetta o sulla
piastra dati.
Rimuovere tutto il materiale di imballaggio prima di utilizzare il prodotto.
Dopo aver disimballato il prodotto, assicurarsi che non sia danneggiato e che il cavo
di connessione sia in condizioni perfette. In caso contrario, contattare l’installatore
prima dell’installazione dell’apparecchio.
Il mobilio adiacente e tutti i materiali utilizzati per l’installazione devono essere in
grado di sopportare una temperatura minima di 85°C superiore a quella dell’ambiente
in cui il prodotto è collocato, finché in uso.
Nel caso in cui le fiamme del fornello si spengano accidentalmente, spegnere il
fornello e non cercare di riaccenderlo per almeno un minuto.
L’uso del fornello a gas produce calore e umidità nella stanza in cui è installato.
Assicurarsi che l’angolo cottura sia ben ventilato: tenere aperte le bocche di ventilazi-
one oppure installare un dispositivo di ventilazione meccanica (cappa di aerazione).
L’utilizzo prolungato e sostenuto del prodotto potrebbe richiedere una ventilazione
aggiuntiva, come per esempio l’apertura di una finestra, o di una ventilazione più
efficace, per esempio l’incremento della ventilazione meccanica , se presente.
IT-4

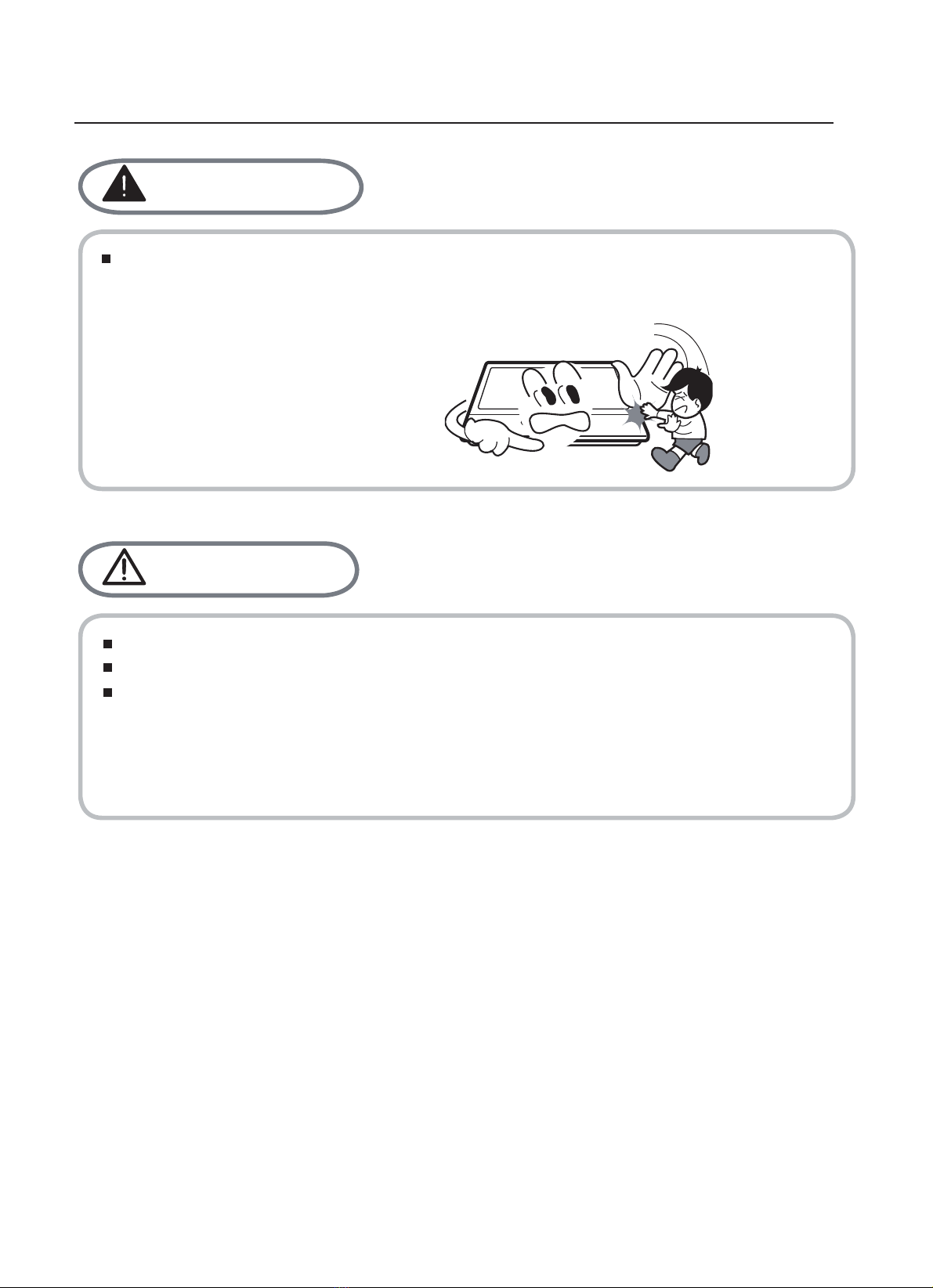

Sicurezza di bambini e persone
Avvertenza
Attenzione
Non permettere ai bambini di giocare con il prodotto nelle sue immediate vicinanze.
Il prodotto diventa rovente durante l’uso.
I bambini dovrebbero essere tenuti lontano, finché il prodotto non si è raffreddato.
Questo prodotto è destinato all’utilizzo da parte di persone adulte.
I bambini potrebbero farsi del male tirandosi addosso padelle o pentole dai fornelli.
Questo prodotto non è destinato all’utilizzo da parte di bambini o altre persone le cui
caratteristiche fisiche, sensoriali o mentali o la cui mancanza di esperienza e conos-
cenza impedisca loro di utilizzarla in sicurezza senza la supervisione o le indicazioni di
una persona responsabile che si assicuri che il prodotto venga utilizzato corretta-
mente.
IT-5

Avvertenza
Durante l’Utilizzo
Utilizzare l’apparecchio solo per
preparare cibo.
L’utilizzo di fornelli a gas produce calore
e umidità nella stanza in cui l ’apparec-
chio è installato. Assicurarsi che l’ango-
lo cottura sia ben ventilato: tenere
aperte le bocche di ventilazione o instal-
lare un dispositivo di ventilazione mec-
canica (cappa di
aerazione).
Non modificare l’apparecchio. Il pan-
nello del fornello non è progettato per
essere azionato da un timer esterno o
da un separato sistema di controllo
remoto.
Non utilizzare l’apparechio nel caso
sia venuto a contatto con l’acqua.
Non utilizzare l’apparecchio con le
mani o bagnate.
Non utilizzare panni larghi, tovagliette
da te o tessuti simili in quanto le loro
estremità potrebbero venire a contatto
con le fiamme e prendere fuoco.
Padelle instabili o deformate non
dovrebbero essere utilizzate
sull’apparecchio in quanto potrebbero
incidentalmente rovesciarsi o versare il
contenuto.
Le superfici di riscaldamento e di
cottura dell’apparecchio diventano
roventi quando vengono utilizzate:
prendere pertanto tutte le dovute
precauzioni.
Non lasciare mai l ’apparecchio incus-
todito durante la cottura.
IT-6

Durante a utilização
Attenzione
Non utilizzare o immagazzinare
materiali infiammabili in cassetti o
armadietti vicini all’apparecchio.
Non spruzzare sostanze aerosol in
prossimità del l’apparecchio mentre è
in funzione.
Cibo deteriorabile, oggetti di plastica e
sostanze aerosol potrebbero venir
danneggiate del calore e non dovreb-
bero essere conservate sopra o sotto
l’apparecchio.
Assicurarsi che le manopole di controllo
siano nella posizione indicata nel diseg-
no quando il prodotto non viene
utilizzato.
Questo prodotto è destinato al solo uso domestico. Non è stato realizzato per utilizzo commerciale
o industriale.
L’uso prolungato e intensivo del prodotto può richiedere ulteriore ventilazione, per es. l’apertura di una
finestra o l’incremento del livello di ventilazione meccanica, se presente.
Utilizzare manopole o guanti resistenti al calore quando si maneggiano contenitori roventi.
Non lasciare che le manopole vengano a contatto con le fiamme nel sollevare le pentole.
Assicurarsi che manopole o guanti non siano umidi o bagnati, in quanto ciò potrebbe far sì che il calore
si diffonda più velocemente, con il rischio di provocare ustioni.
Utilizzare sempre i fornelli solo dopo avervi posato sopra pentole o padelle. Non mettere sul fuoco
padelle o pentole vuote.
Non utilizzare mai contenitori in plastica o in foglio di alluminio sul prodotto.
Quando si utilizzano altre apparecchiature elettriche, assicurarsi che i cavi non vengano a contatto con
la superficie del prodotto in cottura.
Se si hanno parti meccaniche all’interno del proprio corpo, come per esempio un pace-maker, consul-
tare il proprio medico prima di utilizzare il prodotto.
Non utilizzare tovagliette da té o altro materiale simile in sostituzione delle manopole. Tali parti in stoffa
possono prendere fuoco sul fornello arroventato.
Quando si utilizzano recipienti di cottura in vetro, assicurarsi che siano realizzate per la cottura su
fornello.
Se la superficie del vetro presenta crepe, spegnere l’apparecchio per evitare il verificarsi di un corto-circuito.
Per ridurre la possibilità di eventuali scottature, infiammabilità di materiali e riversamenti, ruotare le
maniglie delle pentole di cottura verso le parti laterali o il centro del piatto superiore in modo che non
sporgano sopra i fornelli adiacenti.
Spegnere sempre il fornello prima di togliere la pentola dal fuoco.
Sorvegliare attentamente il cibo durante la frittura a fiamma elevata.
Riscaldare sempre olii e grassi in modo lento e controllare mentre si scaldano.
I cibi da friggere devono essere sempre il più asciutti possibile. Cibi congelati o surgelati o cibi freschi
ancora umidi possono far bollire l’olio e farlo traboccre dalla padella.
Non tentare mai di togliere dal fuoco una padella di grasso bollente, specialmente se si tratta di una
friggitrice a immersione. Attendere che il grasso si sia raffreddato.
IT-7

Pulizia e Riparazione
Tutela dell’Ambiente
Avvertenza
Non utilizzare mai sostanze chimiche
abrasive o caustiche.
La riparazione e manutenzione di
questo apparecchio dovrebbe essere
fatta da autorizzati Tecnici di Manuten-
zione e le parti dovrebbero essere
sostituite solo da pezzi di
ricambio autorizzati.
Prima di cercare di pulire l’apparecchio, assicurarsi che sia staccato dalla rete di
alimentazione e che si sia raffreddato.
Non utilizzare getto di vapore o altri apparecchi di pulitura ad alta pressione per pulire
il prodotto.
Attenzione
Dopo l’installazione, si prega di gettare i materiali di
imballaggio con la dovuta attenzione alla salvaguardia
dell’ambiente.
Per lo smaltimento di vecchie applicazioni, si prega di
renderle inutilizzabili, tagliandone il cavo di alimentazione.
Questo simbolo, apposto sul prodotto o sul libretto di istruzioni, indica che non dovreb-
be essere smaltito insieme agli abituali rifiuti domestici una volta esausto. Per preveni-
re possibili danni all’ambiente o alla salute umana dovuti a un incontrollato smaltimen-
to, si prega di separarlo dagli altri rifiuti e di riciclarlo in modo responsabile al fine di
favorirne il riutilizzo del materiale riciclabile.
Gli utenti del prodotto dovrebbero contattare il rivenditore presso il quale il prodotto è
stato acquistato, oppure il sevizio di smaltimento rifiuti locale, per informazioni circa il
luogo e le modalità di smaltimento corretto e riciclaggio delle parti dell’apparecchio.
Gli utenti commerciali dovrebbero contattare il proprio fornitore e verificare i termini e
le condizioni del contratto di acquisto. Questo prodotto non deve essere mescolato ad
altri rifiuti di tipo commerciale.
Corretto smaltimento di Questo Prodotto
Smaltimento di Apparecchiature Elettriche & Elettroniche
IT-8

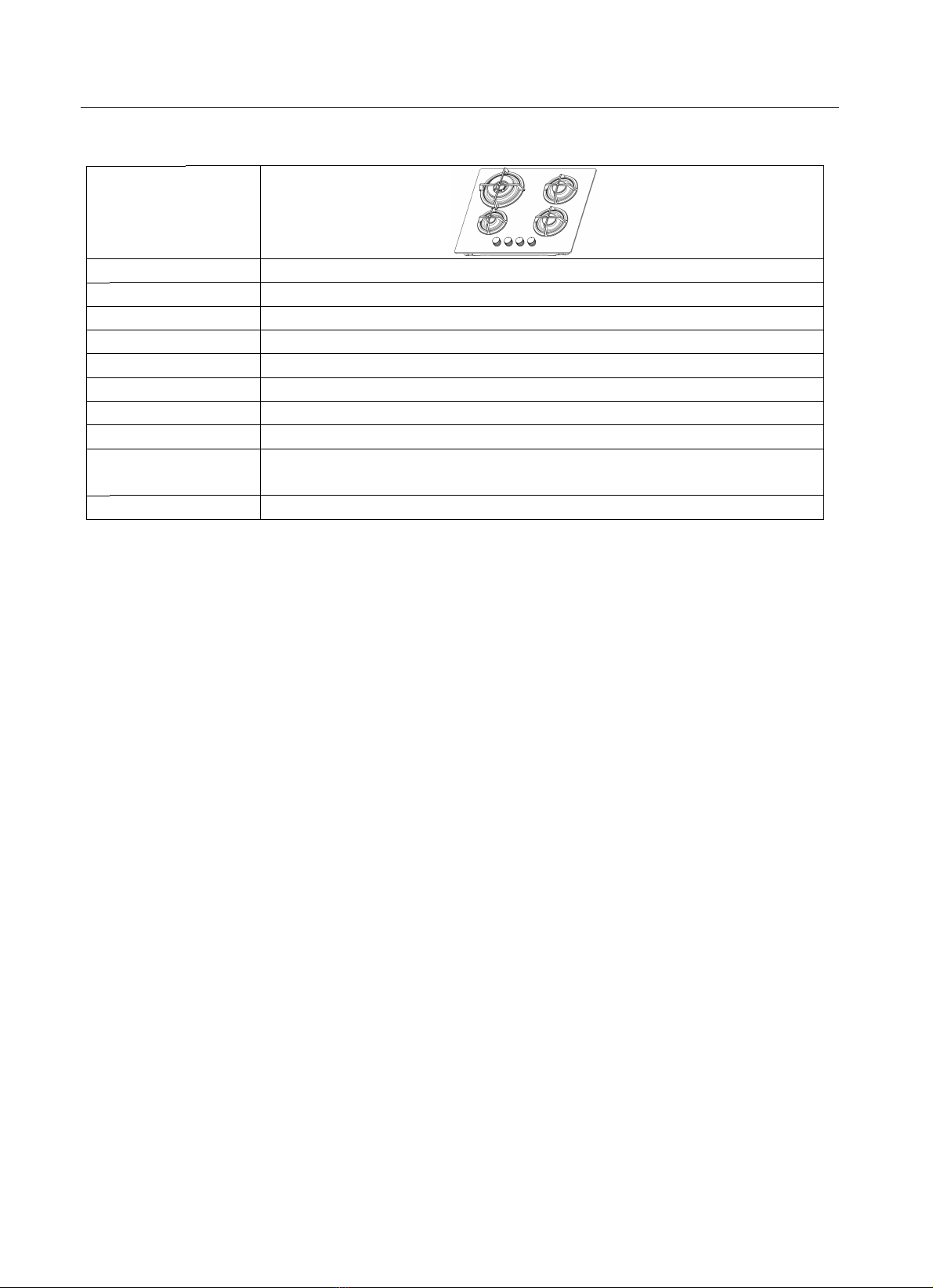

Descrizione del prodotto
Tripla corona (1), Semi-rapida (2),
Ausiliaria (1)
ΣQn
600*510*97
G
220 240V
8.1kW
1/2 thread
ac,50Hz 60Hz, 2.0 W
Funzione fornello
Alim. elettrica
Collegamento del gas
Accensione del dispositivo
Dimensione (L*P*A)
Modelo
Tipo di
accensione continua
MKHG 6031-PR TC BK
Tipo di piano cottura a gas
Piano cottura a gas a incasso
Piastra superiore
Piano cottura a gas a incasso
Ghisa
Vetro
-
IT-9
-

I3+ I2H/I2E/I2E+ II2H3+
29/37 mbar 20 mbar 29/37mbar
Natural gas
20 mbar
Wok
3.6 3.0 1.75 1.0
263 219 127 73
0.96 0.87 0.66 0.50
1.44 1.30 1.00 0.78
0.96 0.87 0.66 0.50
1.44 1.30 1.00 0.78
G30/G31 G30/G31
II2E3B/P, II2H3B/P
L.P.G(G30,G31)
(28-30)mbar
0.96 0.87 0.66 0.50
1.44 1.30 1.00 0.78
20 mbar
Funzione Fornello R03
Descrizione dell’elettrodomestico
Categoria
Tipo di gas Gas natural
Fornello Rapido Semirapido Accessorio
Potenza nominale
(kW)
Flusso nominale
(g/h)
Diametro
dell’iniettore (mm)
Diametro
dell’iniettore (mm)
Diametro
dell’iniettore (mm)
Diametro
dell’iniettore (mm)
Diametro
dell’iniettore (mm)
Diametro
dell’iniettore (mm)
Gas natural
Se si desidera eseguire il processo di conversione del gas,
tutti i lavori devono essere eseguiti da un tecnico qualificato.
La sostituzione di tutti gli iniettori deve essere eseguita secondo la
tabella di cui sopra.
Per maggiore chiarezza, dopo la conversione del gas, si consiglia
vivamente di posizionare una nuova etichetta sul prodotto.
Per dettagli sul funzionamento, consultare pagina 22 Capitolo
CONVERSIONE DEL GAS.
IT-10

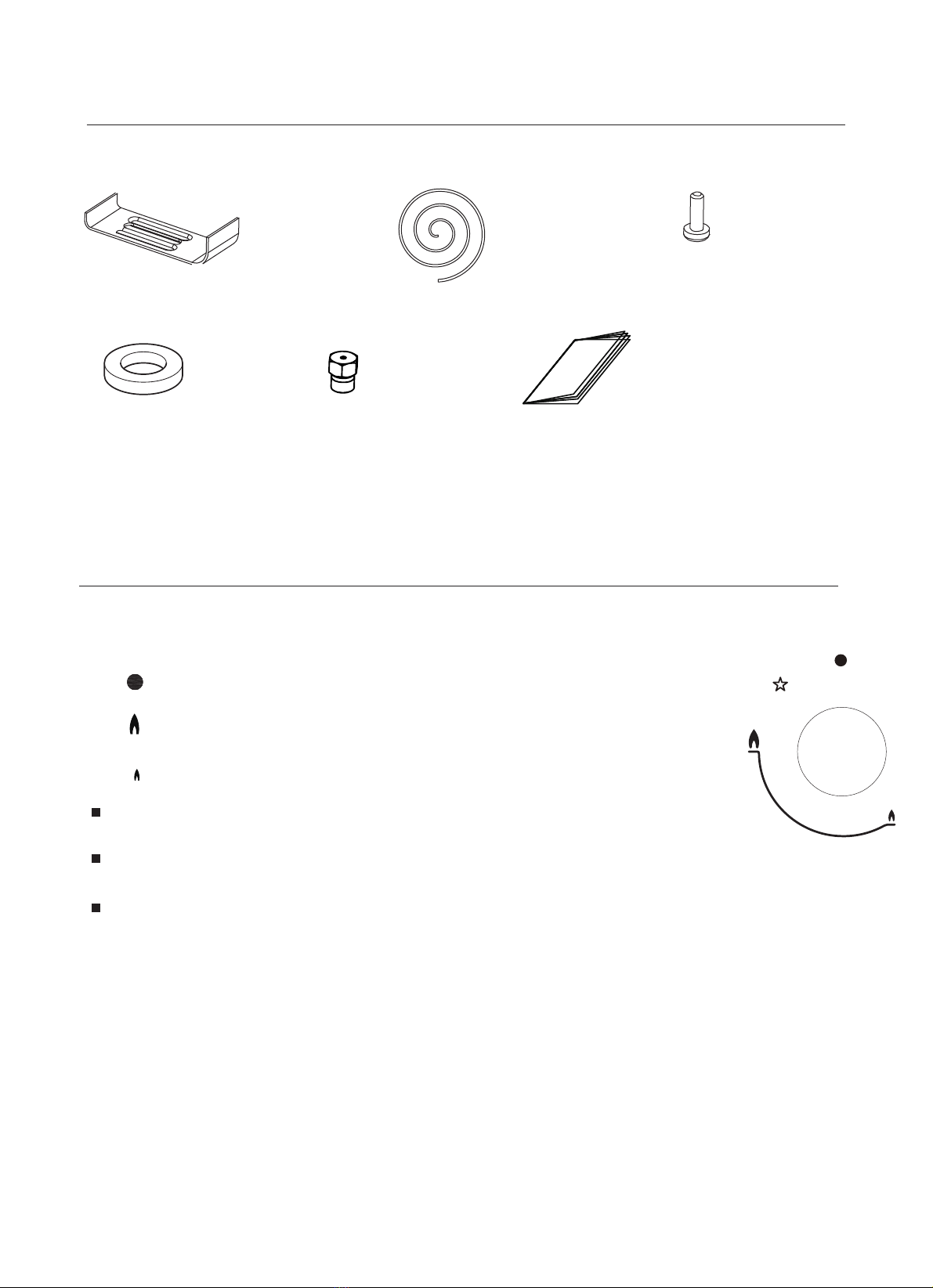

Accessorio
Come utilizzare il prodotto
Descrizione del prodotto
Cerchio nero: gas chiuso
Fiamma grande: impostazione al massimo
Fiamma piccola: impostazione al minimo
Accensione automatica con dispositivo di sicurezza per Perdita di fiamma
Os símbolos seguintes aparecem no painel de controlo, perto de cada punho de controlo:
L’impostazione al minimo è alla fine della rotazione in senso anti-orario della
manopola.
Tutte le posizioni operative devono essere selezionate tra l’impostazione al
massimo e quella al minimo.
Il simbolo sul pannello di controllo, vicino alla manopola indicherà quale dei
fornelli controlla.
L’elettrodomestico è dotato di un dispositivo di sicurezza per Perdita di fiamma su
ciascun fornello, progettato per arrestare l’uscita di gas dal fornello nel caso di
assenza di fiamma.
Mensola (4) Spirale (4) Vite (4)
Manuale
d’Uso (1)
Seal ( Iniettore (4)
IT-11
1)

Sicurezza e Risparmio di energia
- Il diametro del fondo della pentola dovrebbe corrispondere a quello del fornello.
Non utilizzare utensili di
cottura che superino il bordo
dell’apparecchio.
Si raccomanda di non utilizzare contemporaneamente pentole per arrosti,
padelle per friggere e griglie su diversi fornelli, in quanto il calore potrebbe
danneggiare l’apparecchio.
Non toccare la piastra di cottura e i supporti utilizzati per un certo tempo
dopo l’uso.
Quando un liquido comincia a bollire, abbassare la fiamma per evitare che il
liquido trabocchi.
FORNELLI PENTOLE
Tripla-corona
Rapido
Semi-rapido
Ausiliario
Non utilizzare utensili di cottura di piccolo
diametro su fornelli più larghi.
La fiamma non dovrebbe mai salire lungo i
bordi dell’utensile di cottura.
Utilizzare sempre utensili di cottura
che corrispondano alle dimensioni
del fornello, per evitare spreco di
gas e alterazione del colore
dell’utensile di cottura.
Coprire con un coperchio
l’utensile di cottura.
Utilizzare solo pentole e padelle
che abbiano il fondo piatto e
spesso.
Collocare sempre gli utensili di
cottura esattamente sopra il
fornello, non a lato.
Collocare gli utensili di cottura
sopra la griglia di supporto.
Maneggiare con cura gli utensili
di cottura quando sono sopra i
fornelli.
Evitare di cucinare senza coperchio o con il
coperchio non correttamente posizionato
- In quanto così si spreca energia.
Non collocare mai utensili di cottura sul bordo
del fornello, in quanto potrebbero rovesciarsi
Non utilizzare utensili di cottura con fondo
convesso o concavo.
Non collocare mai utensili di cottura
direttamente sopra il fornello.
Non utilizzare pesi eccessivi e non urtare
la piastra di cottura con oggetti pesanti.
Non collocare nulla, come ad es.
spargifiamma o piastre di amianto tra pentola
e griglia di supporto, in quanto ne potrebbero
derivare seri danni al prodotto.
Non collocare utensili di cottura con un
diametro più largo del fornello vicino ai
comandi di controllo, oppure che, se collocati
al centro del fornello possano toccare i
comandi di controllo, o essere così vicini da
provocare il surriscaldamento di questa zona e
causarne il danneggiamento.
NO Sì
IT-12
200mm 260mm
180mm 220mm
180mm PP
120mm 180mm
200

Pulizia e Manutenzione
Supporto pentole, Manopole di controllo
Le operazioni di pulizia devono essere eseguite solo quando l’apparecchio si
è convenientemente raffreddato.
L’apparecchio dovrebbe essere scollegata dalla rete di alimentazione elettri-
ca prima di iniziare qualsiasi procedimento di pulizia.
Pulire l’apparecchio regolarmente, preferibilmente dopo ogni utilizzo.
Detergenti abrasivi o oggetti appuntiti potrebbero danneggiare la superficie
dell’apparecchio; si consiglia di pulire con acqua e un po’ di detergente
liquido.
Utilizzabile Non utilizzabile
Panno morbido
Detergente neutro
Spazzola dinylon Spazzola metallica
Olio da cucina
Detergenti acidi/alcalini
Abrasivo Diluente / Benzene
Togliere il supporto pentole.
Pulire i supporti e le manopole con un panno umido, sciacquando con acqua calda
pulita. Per lo sporco più ostinato, lasciare in precedenza in ammollo.
Asciugare tutto con un panno morbido e asciutto.
Detergere regolarmente la superficie della piastra utilizzando un panno inzuppato di
acqua calda cui sia stato aggiunto del detersivo liquido.
Asciugare la piastra con cura dopo averla pulita.
Rimuovere accuratamente eventuali cibi o liquidi salati dagli ugelli il più presto possibile
per evitare il rischio di corrosione.
Le parti di acciaio inossidabile dell’apparecchio possono scolorirsi con il passare del
tempo. Ciò è normale a causa delle temperature elevate. Ogni volta che l’apparecchio
viene utilizzat queste parti dovrebbero essere pulite con un prodotto specifico per
l’acciaio inossidabile.
Superficie della piastra
IT-13

Pulizia e Manutenzione
1
2
3
4
5
6
7
2
3
4
5
6
7
FORNELLI
Rimuovere i coperchi dei fornelli e gli spargifiamma tirandoli verso l’alto e via dalla
superficie della piastra.
Immergerli in acqua bollente con un po’ di detergente.
Dopo averli puliti e lavati, asciugarli strofinandoli con cura. Assicurarsi che i fori per
la fiamma siano puliti e completamente asciutti.
Pulire le parti fisse della coppa del fornello con un panno umido e quindi asciugarle.
Strofinare delicatamente il dispositivo di accensione e di controllo della fiamma con
un panno ben strizzato e asciugarli con un panno pulito.
Prima di riposizionare i fornelli sulla piastra, assicurarsi che l’iniettore non sia ostrui-
to.
Ri-assemblare i fornelli Ausiliari, Semi-rapidi, Rapidi e Tripla-corona come segue:
1. Posizionare lo spargifiamma (4) sulla coppa del fornello (5) così che il dispositivo di
accensione e il dispositivo di controllo della fiamma si infilino dentro i rispettivi fori dello
spargifiamma. Lo spargifiamma dovrebbe posizionarsi correttamente con uno scatto.
2. Posizionare il coperchio del fornello (1,2,3) sullo spargifiamma (4) così che i ganci di
ritenzione si collochino dentro i rispettivi vani.
Riposizionare le parti nel corretto ordine dopo la pulizia.
- Non mescolare parti superiori e inferiori.
- I ganci di ritenzione devono entrare esattamente dentro le scanalature.
IT-14

Istruzioni di Utilizzo
Non modificare questo apparecchio.
Questo apparecchio deve essere installato da un tecnico o un installatore
autorizzato.
Prima dell’installazione , assicurarsi che le condizioni di distribuzione locali
(natura del gas e pressione) e le caratteristiche dell’apparecchio siano com-
patibili.
Le caratteristiche di funzionamento dell’apparecchio sono dichiarate
sull’etichetta (o sulla piastrina dati).
Questo apparecchio non è collegato a un dispositivo di scarico di prodotti di
combustione. Dovrebbe essere installato e collegato nel rispetto delle vigenti
normative. Particolare attenzione deve essere data alle vigenti disposizioni
riguardanti la ventilazione.
Prima dell’installazione, chiudere la connessione alla fornitura di gas e di
corrente elettrica all’apparecchio.
Tutte le applicazioni contenenti componenti elettriche devono avere la messa
a terra.
Assicurarsi che il tubo del gas e il cavo di alimentazione elettrica siano instal-
lati in modo da non venire a contatto con alcuna parte dell’apparecchio che
potrebbe diventare rovente.
Il tubo o la valvola di connessione del gas non dovrebbero essere piegati o
bloccati da nessun altro dispositivo.
Verificare le dimensioni dell’apparecchio così come le dimensioni dello spazio
che deve essere realizzato nel piano della cucina.
I pannelli collocati sopra la superficie di lavoro, direttamente a contatto con
l’apparecchio, devono essere di materiale non infiammabile. Sia le superfici
stratificate che la colla utilizzata per legarle devono essere resistenti al calore,
per prevenirne il deterioramento.
Ruotare le manopole e accendere tutti i fornelli.
Verificare che la fiamma sia blu e chiara, senza punte di giallo.
Se il fornello evidenzia delle anomalie, verificare quanto segue:
- Che il coperchio del fornello sia posizionato correttamente
- Che lo spargifiamma sia posizionato correttamente
- Che il fornello sia verticalmente allineato con ugello di iniezione
Un completo test di funzionamento e un test per possibili perdite dovrebbe
essere compiuto dall’installatore, dopo l’installazione.
Il tubo flessibile dovrebbe essere posizionato in modo tale da non venire a
contatto con le parti mobili dell’unità e non dovrebbe passare per alcuno
spazio che potrebbe divenire utilizzato per altre funzioni.
Lubrificare cranes prodotti in fabbrica in modo che soddisfino i requisiti per
tutta la durata del piano cottura.
Avvertenze
IT-15

Posizionamento
SPAZIO A DISPOSIZIONE NECES-
SARIO PER IL POSIZIONAMENTO
DELLA PIASTRA CON CAPPA DI
ASPIRAZIONE SOVRASTANTE.
400mm
400mm
700mm
0mm
Min.
20
600mm
560mm
480mm
6
5
mm
SPAZIO A DISPOSIZIONE NECES-
SARIO PER IL POSIZIONAMENTO
DELLA PIASTRA CON CAPPA DI
ASPIRAZIONE SOVRASTANTE.
400mm
560mm
480
mm
400mm
700mm
0mm
Min.
6
5
mm
20
IT-16

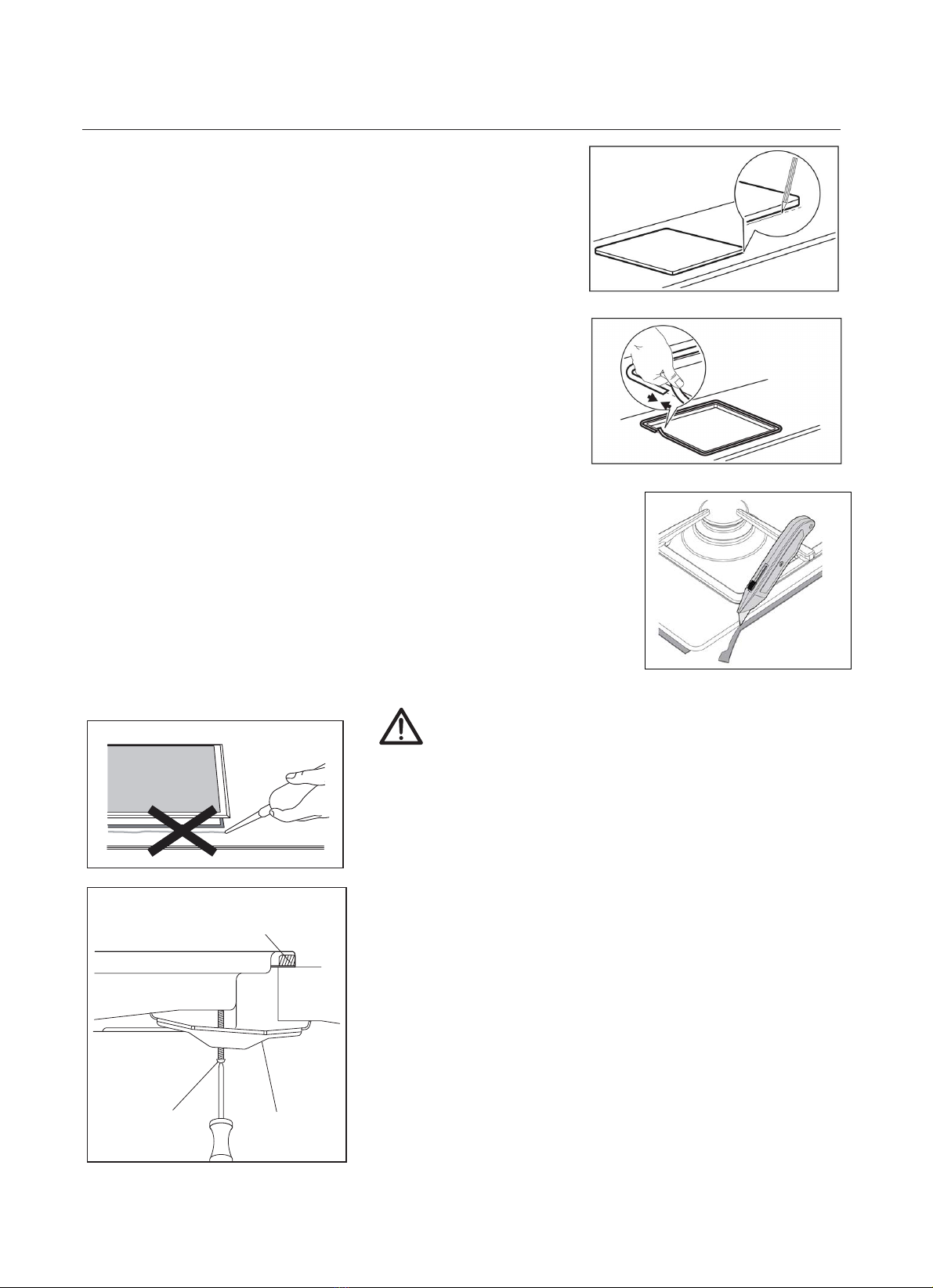

Installazione del prodotto

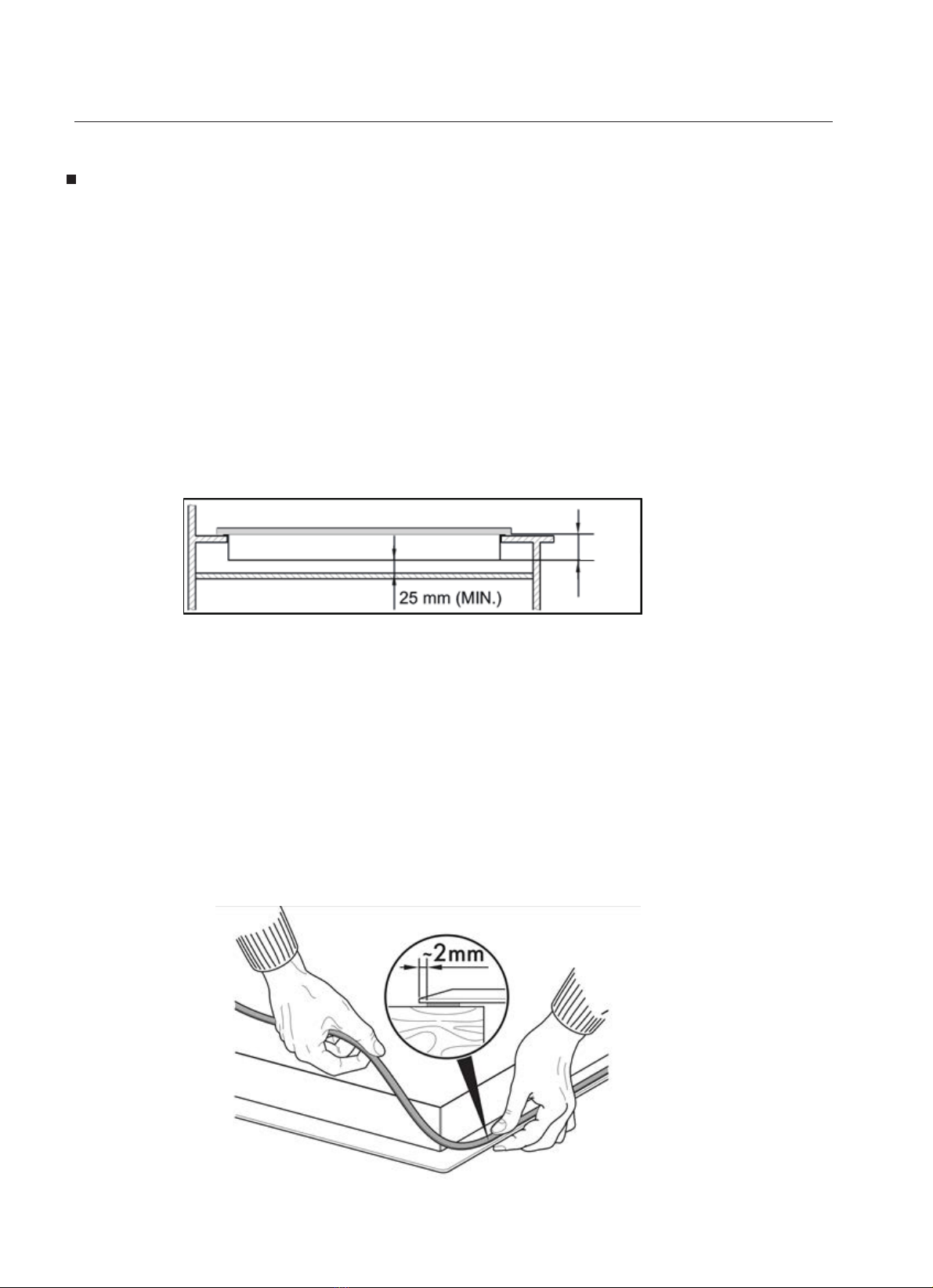

Con piano cottura in vetro
Per evitare perdite di liquido tra il telaio del piano di cottura e il piano di
lavoro, posizionare la guarnizione adesiva in dotazione
lungo l'intero
bordo esterno del piano di cottura prima del montaggio.
IT-17
45 mm
o I bordi del piano cottura devono essere distanti almeno 60 mm dalla parete
laterale o posteriore.
o 700 mm tra il punto più elevato della superficie del piano cottura (inclusi I fornelli)
e la parte inferiore di qualsiasi superficie orizzontale ubicata direttamente sopra.
o 400 mm tra le superfici del piano di cottura, a condizione che il lato inferiore della
superficie orizzontale sia in linea con il bordo esterno del piano di cottura. Se il
lato inferiore della superficie orizzontale è inferiore a 400 mm, deve essere
distante almeno 50 mm dai bordi esterni del piano di cottura.
o Spazio libero di 50 mm intorno all'elettrodomestico e tra la superficie del piano di
cottura e materiali combustibili.
o È necessario avere uno spazio di almeno 25 mm e al massimo 74 mm tra il lato
inferiore dell'elettrodomestico e qualsiasi superficie sottostante.
Quest prodotto è realizzato per essere inserito in un componibile da cucina o in un
piano di lavoro di mm, a patto che disponga delle seguenti distanze minime:
- Il forno deve essere dotato di ventilazione forzata per poterci installare sopra una piastra.
- Verificare le dimensioni del forno nel manuale di installazione.
- Le dimensioni del taglio devono seguire le indicazioni.

(A) NASTRO SIGILLANTE
(C) VITE (B) SUPPORTO
1. Posizionare il supporto (B) sopra i fori corrispon-
denti alla dimensione delle viti. C’è una serie di
fori per le viti ad ogni angolo della piastra (H).
Stringere leggermente una vite (C) attraverso il
supporto (B) così che il supporto sia agganciato
alla piastra, ma in modo tale che sia ancora
possibile regolarne la posizione.
2. Capovolgere di nuovo con cura la piastra e
uindi collocarla con delicatezza nel foro di aper-
tura che è stato praticato.
3. Sulla parte sottostante della piastra, fissare il
supporto in una posizione che sia adatta al
vostro piano di lavoro.Quindi stringere comple-
tamente le viti (C) per fissare la piastra in
posizione.
Non utilizzare sigillante al silicone per sigil-
lare l’apparecchio all’apertura.
Ciò renderebbe difficile la rimozione dell’ap-
parecchio dall’apertura in futuro, in partico-
lare qualora fosse necessaria una riparazi-
one.
Installazione del prodotto
Con piano cottura in acciaio
Per evitare perdite di liquido tra il telaio del piano di
cottura e il piano di
lavoro, fissare la guarnizione isolante
in posizione prima del montaggio.
1. Inserire il prodotto nel piano di lavoro e utilizzare
una matita per
disegnare una linea lungo i bordi
esterni dello stesso.
2. Estrarre il prodotto e posizionare la guarnizione
adesiva in dotazione
lungo la linea disegnata nel
passaggio 1. Esercitare una leggera pressione per
far aderire la
guarnizione al piano di lavoro.
3. Installare nuovamente il prodotto. Esercitare una leggera
pressione per far aderire la guarnizione al bordo
del prodotto.
4. Rimuovere con attenzione il bordo in eccesso della guarnizione.
5. Pulizia.
IT-18

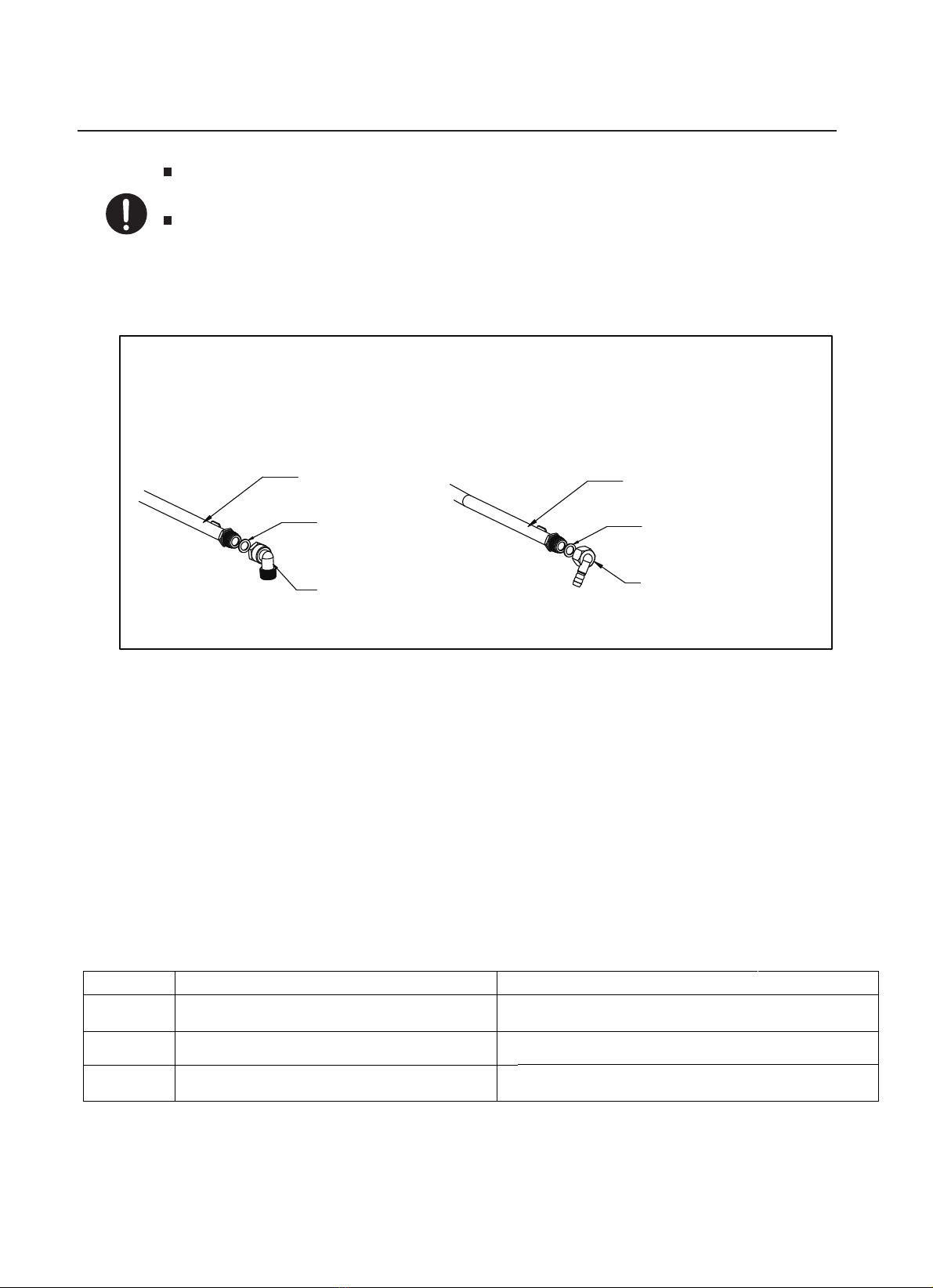

Allacciamento del gas
o
o
o
Guida gas
Guarnizione
Guida gas
Guarnizione
Accoppiamento
femmina G1/2”
Accoppiamento
femmina Ø11.5
LPG > NG NG > LPG
Sostituzione dell’alimentazione di gas e installazione delle linee guida:
Questo apparecchio deve essere installato e allacciato nel rispetto della
normativa di installazione in vigore nel paese in cui l’apparecchio viene
utilizzata.
Questo elettrodomestico è fornito per funzionare con GPL o gas natu-
rale. La conversione per l’uso con GPL e gas naturali deve essere ese-
guita da una persona qualificata.
È obbligatorio per legge che tutti gli elettrodomestici a gas siano installati da
persone competenti in conformità con la corrente edizione delle Norme sull'in-
stallazione e l'uso sicuri del gas
È necessario garantire il rispetto della legge per il proprio interesse e per motivi di
sicurezza
Nel Regno Unito, gli installatori certificate GASSAFE lavorano secondo norme di
sicurezza sicure. Il piano di cottura deve essere installato in conformità con
l'attuale edizione di BS 6172. La mancata installazione corretta del fornello
potrebbe invalidare la garanzia, le richieste di risarcimento e portare a un'azione
penale.
I3B/PP(30)
II2E/I2E+
33+
II2H
BEE
BEE
HRR, TR, BG, IS,
ATT
CHH
, CH, CY, CZ,,
, CY, DK, EE
LU, MT, FI
,CH,CZ,DK,E
, CZ,ES,GB,G
ES, FR, GB, G
R, IE, IT, LT,
, FR, GB, HU,,
S,FI,GB,GR,IE
,IS,IT,PT,SE,
R,IE, IT,PT,SI
IT, LT, NL, NN
LU, LV, PT, SSK, SI
O, SE, SI, SKK, RO,
SI,SK,DE,LU,G
E,FR
I2H/
I3+(28-30/37)
G30 Butano a 28-30 mbar e G31 Propano a 37 mbar
G30 Butan o e G31 Propan o a 37
mbar
G20 Metano a 20 mbar
G20 a 20 mbar, G30 Butano a 28-30
mbar e G31 Propano a 37 mbar
IT-19
