MasterChef MCO160UWF User manual

1
Important Safety Information
Microwave Oven
Installation Manual

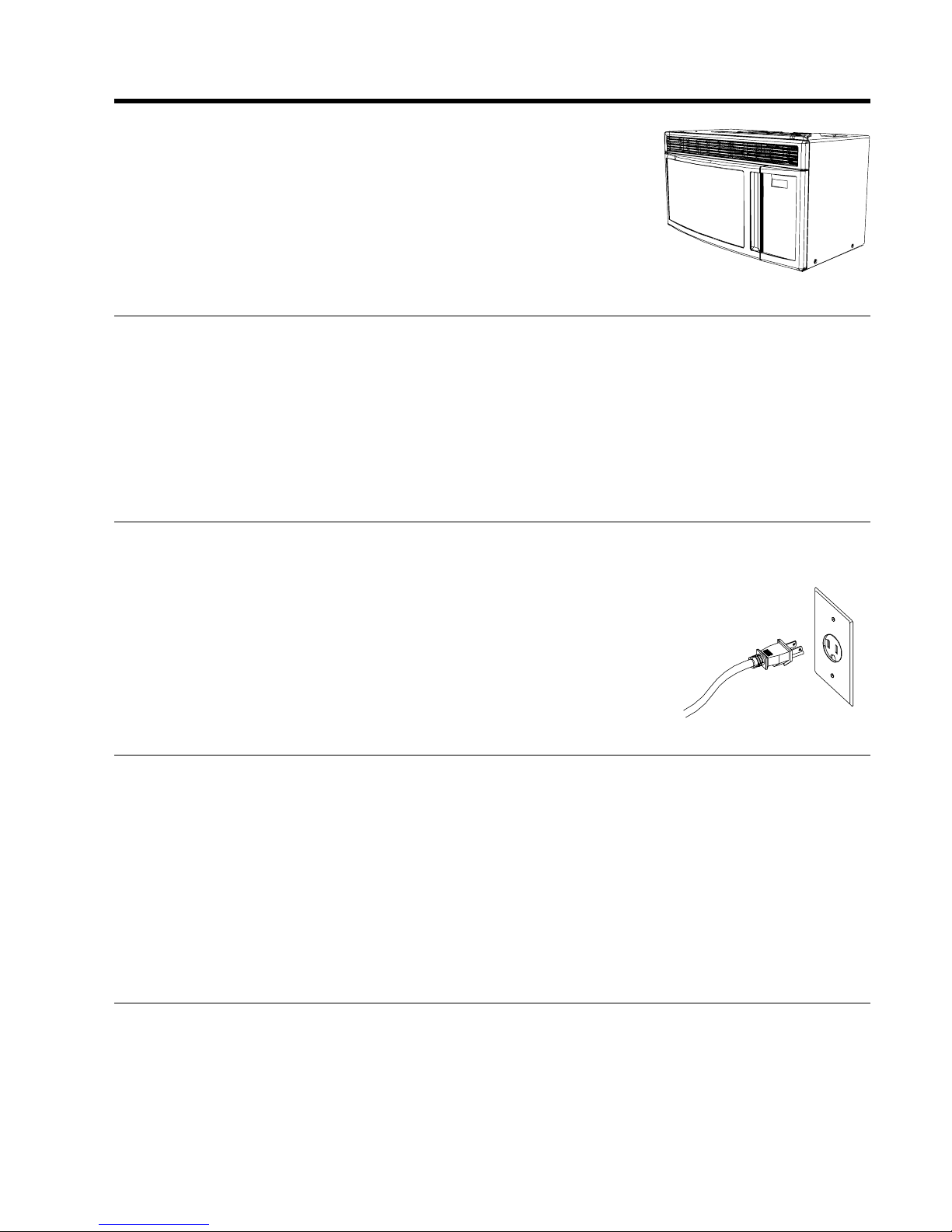

Introduction
Your Over-the-Range microwave oven comes complete with an installation instruction kit which contains the following three pieces of information
required to install it.
I. This installation instruction booklet,
complete with diagrams on preparing your
cabinets and microwave oven for
installation.
II. The Top Cabinet Template, used to locate
the power cord clearance hole, cabinet
mounting holes and the vertical exhaust
location.
III. Instead of The Wall Mount Template,
Wall Mounting Plate, used to locate the
mounting plate holes and to locate the
horizontal exhaust location.
Please read all of the instructions
thoroughly before installing your
microwave oven.
NOTE:
IT IS RECOMMENDED THAT TWO
PEOPLE INSTALL THIS PRODUCT.
IMPORTANT:
KEEP INSTRUCTIONS FOR LOCAL
ELECTRICAL INSPECTOR’S USE.
Safety Instructions
This product requires a three prong grounded receptacle. The installer must
perform a ground continuity check on the power outlet box before
beginning the installation to insure that the outlet box is properly grounded.
If not properly grounded, or if the outlet box does not meet the electrical
requirements noted, (under ELECTRICAL REQUIREMENTS), a
qualified electrician should be employed to correct any deficiencies.
CAUTION: FOR PERSONAL SAFETY, REMOVE HOUSE FUSE
OR OPEN CIRCUIT BREAKER BEFORE BEGINNING
INSTALLATION TO AVOID SEVERE OR FATAL SHOCK
INJURY. CAUTION:FOR PERSONAL SAFETY, THE
MOUNTING SURFACE MUST BE CAPABLE OF SUPPORTING
THE CABINET LOAD, IN ADDITION TO THE ADDED WEIGHT
OF THIS 85 POUND PRODUCT, PLUS ADDITIONAL OVEN
LOADS OF UP TO 50 POUNDS OR A TOTAL WEIGHT OF 135
POUNDS.
CAUTION: FOR PERSONAL SAFETY THIS PRODUCT
CANNOT BE INSTALLED TO CABINET ARRANGEMENT’S
SUCH AS AN ISLAND OR A PENINSULA. IT MUST BE
MOUNTED TO BOTH A TOP CABINET AND A WALL.
Electrical Requirements
Product rating is 120 volts AC, 60Hertz, 15 amps, and 1600 ~1700 watts.
This product must be connected to a supply circuit of the proper voltage
and frequency. Wire size must conform to the requirements of the National
Electric Code or the prevailing local code for this kilowatt rating. The
power supply cord and plug should be brought to a separate 20ampere
branch circuit single grounded receptacle. The outlet box should be located
near the cord entry point. The outlet box and supply circuit should be
installed by a qualified electrician and conform to the National Electric
Code or the prevailing local code.
Power supply cord
a) A short power-supply cord is provided to reduce the risks resulting from
becoming entangled in or tripping over a longer cord.
b) Longer cord sets or extension cords are available and may be used if
care is exercised in their use.
c) If a long cord or extension cord is used:
1) The marked electrical rating of the cord set or extension cord should
be at least as great as the electrical rating of the appliance.
2) The extension cord must be a grounding type 3-wire cord, and
3) The longer cord should be arranged so that it will not drape over the
counter top or tabletop where it can be pulled on by children or
tripped over unintentionally.
This over-the-range oven was designed for use over ranges no wider
than 30inches. It may be installed over both gas and electric cooking
equipment.
Grounding Instructions
This appliance must be grounded. In the event of an electrical short circuit,
grounding reduces the risk of the electric shock by providing an escape
wire for the electric current. This appliance is equipped with a cord having
a grounding wire with a grounding plug. The plug must be plugged into an
outlet that is properly installed and grounded.
WARNING - Improper use of the grounding can result in a risk of electric
shock.
Consult a qualified electrician or serviceman if the grounding instructions
are not completely understood, or if doubt exists as to whether the
appliance is properly grounded, and either:
1) If it is necessary to use an extension cord, use only a 3-wire extension
cord that has a 3-blade grounding plug, and a 3-slot receptacle that will
accept the plug on the appliance.
The marked rating of the
extension cord shall be equal to
or greater than the electrical
rating of the appliance, or Do not
use an extension cord.
2) If the power supply cord is too
short, have a qualified
electrician or serviceman
install an outlet near the
appliance.
IMPORTANT SAFETY INSTRUCTION
Never operate the oven when it is empty or without the glass turntable.

2
Tools
The following tools may be needed for
installation of your microwave oven.
Phillips screwdrivers, Electric Drill
Motor, 1/2” & 5/8” Wood Bits & 3/16”
Drill Bit, Saw to cut exhaust opening, (if
needed) or Jig Saw, Tin Snips (if
needed), Pencil, Tape Measure, Paper
Tape & Duct Tape.
Installation Hardware
Your Over-the-Range microwave oven
requires mounting space on a wall as
shown.
1. A minimum of 30” between wall
hung side cabinets is required for
installation. Make sure the bottom
edge of the top cabinet is at least 66”
from the floor and 30” from the
cooking surface. And the depth of
the cabinet is required less than 12
inch. (max.12inch)
2. For easier access to the hood lamp,
the bottom of the microwave oven
should be at least 2” above the range
backsplash.
3. If you are going to vent your
microwave oven to the outside, see
exhaust duct preparation.
4. Designed to be installed in 30” wide
cabinet opening.
66" or more
from the floor to
the top of the
microwave
oven
30" more than
from cooking
surface
OTR
Back splash
max, 12
"
2"
30"
Mounting Space
The following is a list of parts you may need for installing your Over-the-Range
microwave oven. You will find the installation hardware contained in a packet with the
unit. Check to make sure you have all these parts. Use this time to become familiar
with each piece.
Image Part & Description Q’ty Image Part & Description Q’ty
Lag screws 3 Top Cabinet Template 1
(1/4”x2”)
Toggle Bolts and Nuts 3 Rear Wall Template 1
3/16 x3”
Cabinet Mounting Bolts 3 Installation Manul 1
1/4”x3-1/8
Washer (3/4”)3 Use and Care Manual 1
Nylon Grommet 2 Roller Guide 1
(for metal cabinets)
Damper 1Grease Filters 2
Top Cabinet
Template
Wall Template
Use and
Care
Manual
Installation
Manual

3
Wall Construction
Your Over-the-Range microwave oven should be mounted against and supported by a flat, vertical wall. Wall construction should be
a minimum of 2”x 4”wall studding and 3/8”or more, thick drywall or plaster/lath. The oven must be attached to a minimum of one
2”x 4”wall stud.
For proper installation the wall must be capable of supporting the cabinet load plus a minimum of 135 pounds, (the 85 pound weight
of the microwave oven and load weight allowance of 50 pounds.) To find studs, use one of the following methods:
Outside ventilation requires HOOD
EXHAUST DUCT. Read the following
carefully.
EXHAUST CONNECTION: The hood
exhaust has been designed to mate with a
standard 3-1/4”x 10”rectangular duct.
If round duct is required, a rectangular-to-
round transition adapter must be used. Do not
use less than a 6”diameter duct.
REAR EXHAUST: If rear or horizontal
exhaust is to be used, care should be taken to
align exhaust with space between studs, or wall
should be prepared at the time it is constructed
by leaving enough space between wall studs to
accommodate exhaust.
MAXIMUM DUCT LENGTH: For
satisfactory air movement, the total duct length
of 3-1/4”x 10”rectangular or 6”diameter
round duct should not exceed 140 feet of
equivalent duct run.
ELBOWS, TRANSITIONS, WALL AND
ROOF CAPS, etc.,
present additional resistance to air flow and are
equivalent to a section of straight duct which is
longer than their actual physical size. When
calculating the total duct length add the
equivalent lengths of all transitions and
adaptors plus the lengths of all straight duct
sections. The diagram below shows the
approximate feet of equivalent length of some
typical ducts.
Hood Exhaust Duct
3/8”Drywall or
Plaster / Lath
Usually 16" or 24"
2”X 4”
wood stud or
metal stud
(25 gauge or thicker)
Lag screws must be installed
in these area
I. Stud finder-a magnetic device which locates nails.
II.Using a hammer, tap lightly across the mounting surface
to find a solid sound. This will indicate a stud
installation. After locating the stud(s), the center can be
found by: Probing the wall with a small nail to find the
edges of the stud and then placing a mark half way
between the edges. The center of any adjacent studs
should be 16”or 24”from this mark.
III . Draw a line down the center of the studs.
Roof Cap (24Ft) 90˚Elbow (10Ft) 45˚Elbow (5Ft) Rectangular-to-Round
Transition Adaptor (5Ft)
Wall Cap (40Ft) 90˚Elbow (25Ft)

4
Ventilation system Instructions
Your Over-the-Range microwave oven is designed for adaptation to the following three types of ventilation.
Select the type of ventilation required for your installation and proceed to the appropriate section.

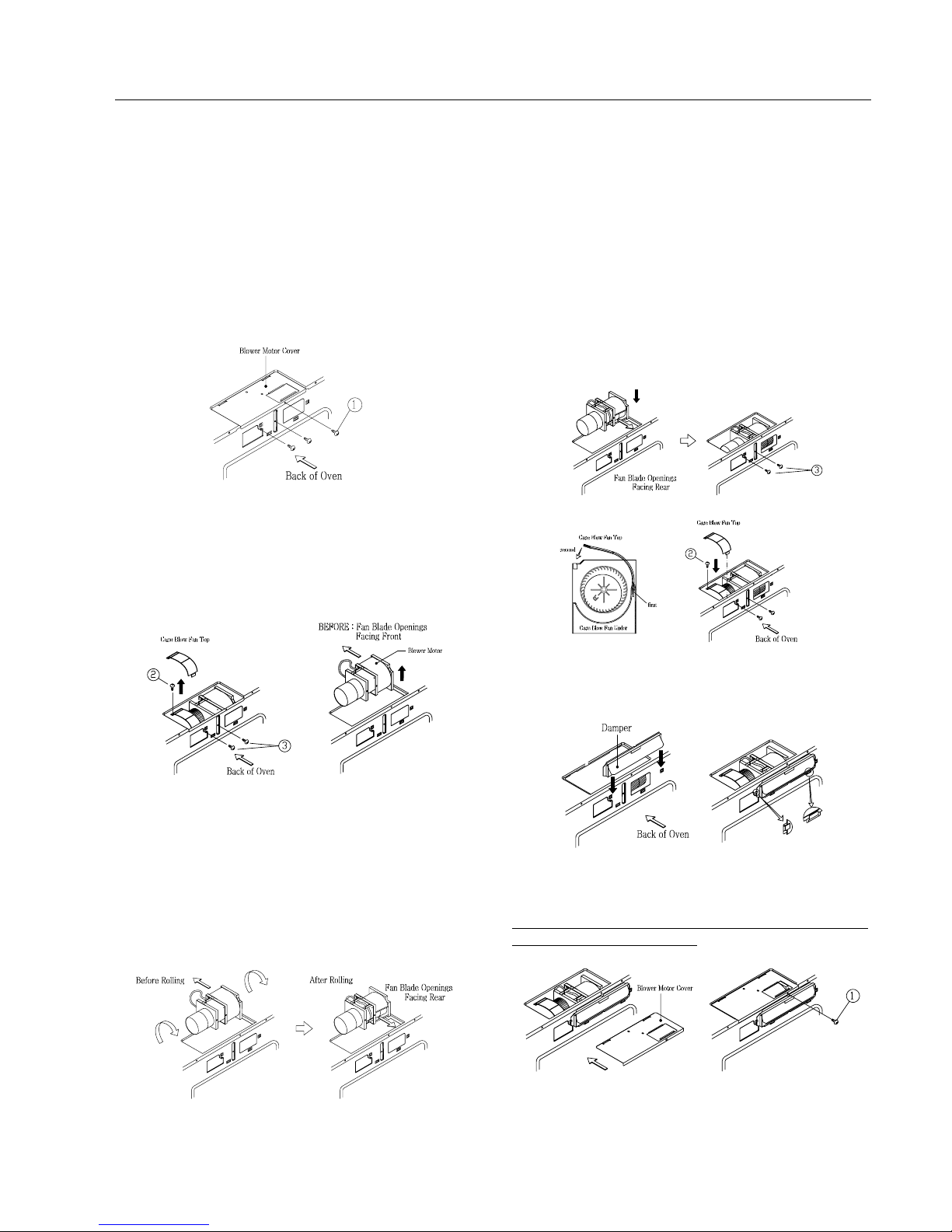

A. Horizontal Ventilation System
A-1. Ventilation motor
This blower motor has a damper and your microwave oven is shipped assembled for a Recirculation Application.
Step.1
* Remove the screws (1) for opening the blower motor cover
and save screw. Remove cover.
Step.2
* Remove the screws (2and 3) for Case Blow Fan Top and
Blower attachment and save screws.
* Remove Case Blow Fan Top.
* Lift blower unit out of mounting location.
CAUTION: Do not pull or stretch blower wiring.
Step.3
Roll the blower unit so that the fan blade openings are facing
back ( rear of unit ).
* If you want VERTICAL, roll the blower unit so that the fan
blade openings are facing upward.
CAUTION: Wires to blower unit must be routed avoid to
pinching, before reinstallation of cover plate.
Step.4
Place the blower unit into the opening and secure it to the oven
with the screw(3) from step 2.
Secure the Case Blow Fan Top to the Case Blow Fan under
with the screw(2) from step 2.
Carefully match the exhaust opening location of the microwave
and attach the damper to the rear plate by sliding it into the
guides at the rear plate.
After adjust the damper, reinstall the blower motor cover with
the screw (1).
Be sure that the damper hinge is on the top and the damper
swings free into the wall outlet.
Roll the blower motor clockwise 180˚

5

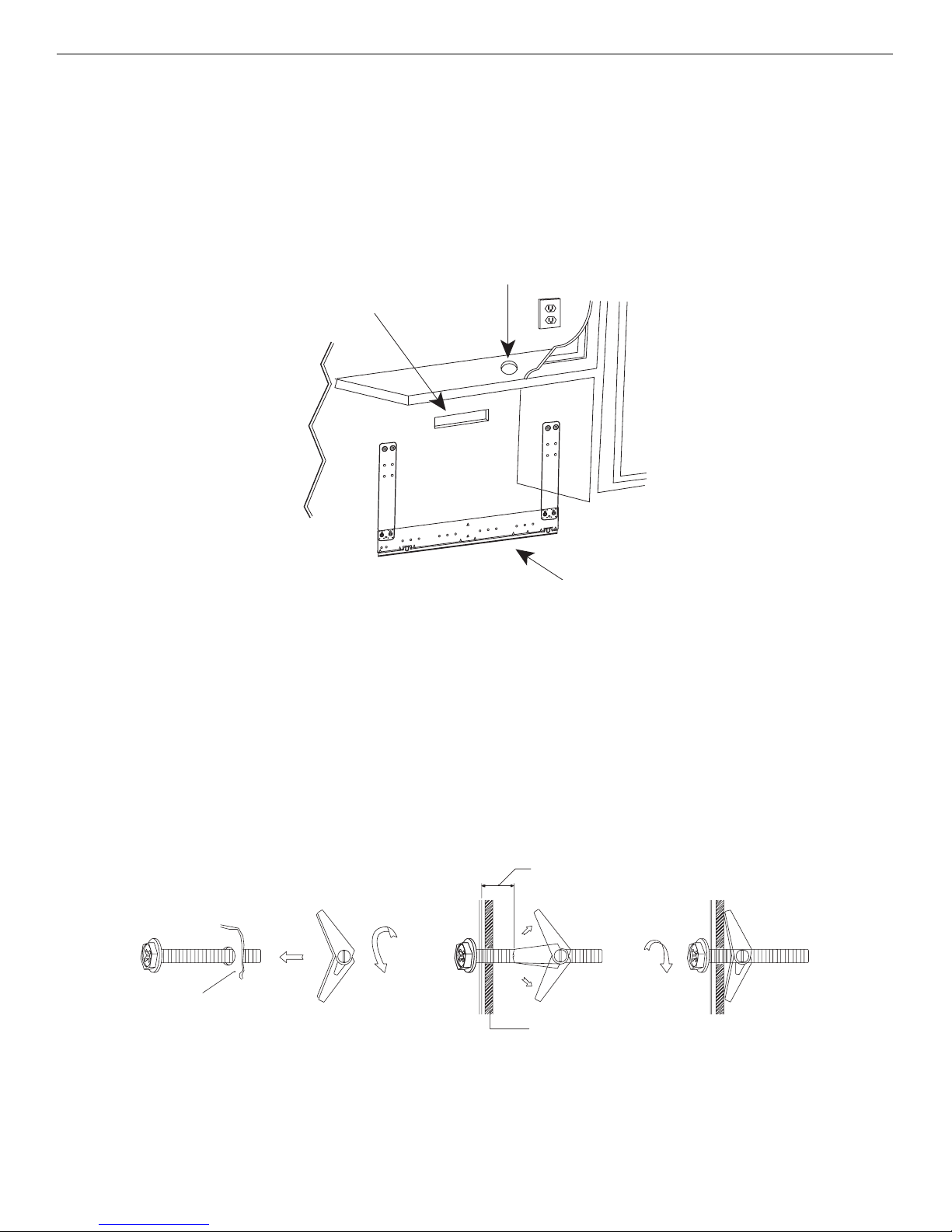

A-2. Install the Mounting Plate
Step. 1 Setup position
a. Draw a line down the middle of the studs(See the Wall Construction, page 3)
b. Draw a vertical line on the wall at the center of the 30”wide space.
NOTE: Use the wall template for the rear wall.
Reference Wall Template prior to proceeding.
Installation of this product require 2 persons.
Step. 2 Drilling
Reference the Wall Template.
To Attach the mounting plate to the wall using the toggle bolt assemblies and/or lag screws:
a.Insert toggle bolts through mounting plate at required locations and add the spring loaded toggles.
Be sure you leave space at least the thickness of the wall between the mounting plate and the end of the toggle nut, (in closed
position). If you do not leave this space, the toggle nut will not open on the other side of the wall.
b.Position mounting plate on wall and insert toggle bolt assemblies through the drywall holes or start the lag-screw(s) through the
wall stud(s).
c.Next, secure mounting plate to the wall by tightening toggle bolt assemblies or lag screw(s).
d.Drill 3/16”diameter lag screw hole(s), into one or more wall studs.
(Remember, you must have at least one lag screw into a wall stud.)For stud location refer to WALL CONSTRUCTION
see page 3
e.Tighten the lag screw(S) into wall stud(S)
Step. 3 Tightening the screws
Mounting plate
Power Supply Cord Hole
House Duct
Mounting Plate
Dry Wall
Space more than
wall thickness

6
A-3. Mounting microwave oven
NOTE: IT IS VERY IMPORTANT THAT THIS OVEN BE INSTALLED BY TWO PEOPLE.
IMPORTANT: DO NOT GRIP OR USE HANDLE DURING INSTALLATION.
PREPARATION OF TOP CABINET
You need to drill holes for the top support screws and a hole large enough for the power cord to fit through.
•Read the instructions on the TOP CABINET TEMPLATE
•Tape it underneath the top cabinet
•Drill the holes, following the instructions on the template
Step. 1
Protect the top of your range by placing a portion of the carton or some other heavy material over the cooking surface before
mounting your oven.
Step. 2
Lift the microwave oven and tilt it forward.
Hang the unit on two tabs at the bottom of the mounting plate.
Step. 3
Thread power cord through the hole at the bottom of the top cabinet.
Swing the unit upward to meet the top of the mounting plate and hold
it securely.
NOTE:TOP CABINET TEMPLATE instruction must be installed to proceed.

Step. 4
Insert 2 bolts through 2 flat washers into holes on top cabinet floor. Tighten
screws to close the gap between top cabinet and the microwave oven.
NOTE: MICROWAVE OVEN MUST BE SECURED WITH TWO
MOUNTING BOLTS.
Dress power cord nearly in top cabinet.
Install the grease filters.
* Using filler block for recessed bottom cabinet, insert a bolt with a 3/4”washer
into one of the holes drilled previously in the top cabinet floor.
(D & E on Top Cabinet Template.)
After Rolling
Roll the blower motor clockwise 90°
Cabinet
front
Top cabinet
mounting screw Washer
Cabinet bottom shelf
Microwave
oven top
Filler block
B. Vertical Ventilation System
B-1. Ventilation motor
Step. 1 and 2
See the page 4, A-1 Ventilation motor.
Carefully match the exhaust opening location of the microwave and
attach the damper to blower motor cover by sliding it into the
guides at the blower motor cover.
Be sure that the damper hinge is on the front and the
damper swings free into the wall outlet.
Step. 4
Place the blower unit into the opening.
Secure the Case Blow Fan Top, the blower motor and cover to
the microwave oven with the screw(1, 2and 3) from step
1 and 2.
Step. 3
Roll the blower unit so that the fun blade openings are facing
upward.
B-2. Install the mounting plate
See the page 5, A-2. Install the mounting plate.
B-3. Mounting Microwave oven
See the page 6, A-3. Mounting the Microwave oven.
B-4. Adjust the Damper
For the vertical exhaust open the top cabinet and adjust the damper
to the microwave through the cabinet bottom. For front to back or
side to side adjustment, slide the damper as needed.
With the damper out, twist the
damper to fit under the flaps of the
blower plate.
Replace the damper and make sure
it will move easily by the force of
the exhaust air.
7

8
C. Recirculation Ventilation System
Your over the range microwave oven has been provided with a charcoal filter for a recirculation venting application on some models.
If replacement of the charcoal filter is required, contact your DAEWOO authorized dealer.
C-1. Ventilation motor
This ventilation motor has been assembled for Recirculation exhaust.
C-2. Install the Mounting plate
See the page 5, A-2. Install the mounting plate.
C-3. Mounting Microwave oven
See the page 6, A-3. Mounting the Microwave oven.
* You need not use damper for recirculation.
C-4. Install the Charcoal filter
* To remove the charcoal filter, disconnect power at the main fuse or
circuit breaker panel or pull the plug.
* Remove the screws on the front of the grille and remove the grille.
* Install the charcoal filter.
* Replace the grille and screws.
Checklist for Installation
1. Make sure oven has been installed according to these instructions and top cabinet template.
2. Remove all packing material from the oven.
3. Plug in power cord.
4. Read Use and Care manual.
5. Keep installation instructions and template for the local electrical inspector’s use.
Charcoal Filter
Grille
B-5. Connecting Ductwork
Extend the house duct down to connect to the exhaust adapter.
Seal exhaust duct joints using duct tape.
House Duct
Install the grease filters
MCO160UW/B/Q/S

1
Renseignements importants sur la sécurité
Four à micro-ondes
Manuel d’installation
Introduction
Votre four à micro-ondes au-dessus des autres est livré monté avec un kit d’instructions et d’installation qui contient les trois éléments
d’information ci-dessous nécessaires à son installation .
I. Le présent livret complet d’instructions pour
l’installation intégrant des schémas sur la
préparation de vos placards et du four à
micro-ondes pour l’installation.
II. La Tablette-modèle du placard supérieur,
utilisée pour localiser le trou de dégagement
du cordon d’alimentation, les trous de
montage du placard et l’emplacement de
l’évacuation verticale.
III. Au lieu de la Tablette-modèle du support
mural, la Plaque de montage du mur, utilisée
pour localiser les trous de montage de la
plaque et pour localiser l’emplacement de
l’évacuation horizontale.
Veuillez lire méticuleusement toutes les
instructions avant d’installer votre four à
micro-ondes.
REMARQUE :
IL EST RECOMMANDÉ QUE DEUX
PERSONNES INSTALLENT CE PRODUIT.
IMPORTANT:
CONSERVEZ CES INSTRUCTIONS POUR
LES INSPECTEURS ÉLECTRIQUES
RÉGIONAUX.
Consignes de sécurité
Ce produit nécessite un réceptacle à 3 lames raccordé à la terre. L’installateur doit
réaliser un contrôle de la continuité du raccordement à la terre sur le boîtier de la
prise secteur avant de commencer l’installation afin de s’assurer que le boîtier de
la prise secteur est correctement raccordé à la terre.
En cas de mauvais raccordement à la terre, ou si le boîtier de la prise secteur n’est
pas conforme aux exigences électriques indiquées, (sous EXIGENCES
ÉLECTRIQUES), un électricien qualifié devrait être employé pour remédier à
toute défaillance.
ATTENTION : POUR VOTRE SÉCURITÉ, RETIREZ LE FUSIBLE DE
LA MAISON OU OUVREZ LE COUPE-CIRCUIT AVANT DE
COMMENCER L’INSTALLATION AFIN D’ÉVITER TOUT CHOC
GRAVE OU MORTEL. ATTENTION : POUR VOTRE SÉCURITÉ, LA
SURFACE DE MONTAGE DOIT ÊTRE CAPABLE DE SUPPORTER
LA CHARGE DU PLACARD, EN PLUS DU POIDS AJOUTÉ DE CE
PRODUIT DE 85 LIVRES (38,25 KG), PLUS LES CHARGES
SUPPLÉMENTAIRES DU FOUR JUSQU’À 50 LIVRES SOIT UN POIDS
TOTAL DE 135 LIVRES (60,75 KG).
ATTENTION : POUR VOTRE SÉCURITÉ, CE PRODUIT NE PEUT
PAS ETRE INSTALLÉ DANS DES CONFIGURATIONS DE
PLACARDS COMME UN ÎLOT OU UNE PÉNINSULE. IL DOIT ETRE
MONTÉ CONTRE UN PLACARD ET UN MUR.
Exigences électriques
La puissance nominale de ce produit est de 120 volts AC, 60Hertz, 15 amps, et
1600 ~1700 watts.
Ce produit doit être raccordé à un circuit d’alimentation à la tension qui convient
et à la fréquence adaptée. La taille des câbles doit être conforme aux exigences du
Code national de l’électricité ou du code régional en vigueur pour cette puissance
en kilowatts. Le cordon d’alimentation électrique et la fiche devraient être
conduits vers un réceptacle raccordé à la terre sur une partie de circuit séparée à
20 ampères. Le boîtier de la prise secteur devrait être situé près du point d’entrée
du cordon. Le boîtier de la prise secteur et le circuit d’alimentation devraient être
installés par un électricien qualifié et être conformes au Code national de
l’électricité ou au code régional en vigueur.
Cordon d’alimentation électrique
a) Le cordon d’alimentation électrique fourni est court afin de réduire les risques
résultant d’un emmêlement ou d’un trébuchement sur un cordon plus long.
b) Des ensembles de cordons plus longs ou des cordons de rallonge sont
disponibles et peuvent être utilisés à condition de se montrer prudent.
c) Si un cordon long ou un cordon de rallonge est utilisé :
1) La puissance nominale indiquée pour l’ensemble du cordon ou de la
rallonge devrait être au moins aussi élevée que la puissance nominale de
l’appareil.
2) Le cordon de rallonge doit être un cordon de raccordement à la terre à 3 câbles
et
3) La cordon plus long devrait être positionné de sorte qu’il ne pende pas au-
dessus du plan de travail ou de la table d’où un enfant pourrait tirer dessus ou
se prendre les pieds sans le vouloir.
Ce four au-dessus des autres a été conçu pour une utilisation au dessus
d’espaces de 30 pouces (76,20 cm) maximum. Il peut être installé au-dessus
des équipements de cuisson à gaz comme électriques.
Instructions de raccordement à la terre
Cet appareil doit être raccordé à la terre. En cas de court-circuit, le raccordement
à la terre réduit le risque de choc électrique en proposant un câble pour
l’évacuation du courant électrique. Cet appareil est équipé d’un cordon ayant un
câble de raccordement à la terre et une prise de terre. Cette prise doit être
branchée à une prise secteur correctement installée et raccordée à la terre.
MISE EN GARDE - Une mauvaise utilisation du raccordement à la terre risque
de provoquer un choc électrique.
Consultez un électricien ou un réparateur qualifié si vous comprenez mal les
instructions de raccordement à la terre ou en cas de doute sur le bon raccordement
à la terre de l’appareil ainsi que dans les cas ci-dessous :
1) S’il est nécessaire d’utiliser un cordon de rallonge, utilisez
uniquement une rallonge à 3 câbles ayant une prise de terre à
trois lames, et un réceptacle à 3 trous pour accueillir la prise
de l’appareil.
Les puissances nominales indiquées sur le cordon
de rallonge devraient être supérieures ou
égales à la puissance électrique de
l’appareil, sinon n’utilisez pas de
cordon de rallonge.
2) Si le cordon d’alimentation
électrique est trop court, faites installer une prise secteur à proximité de
l’appareil par un électricien ou par un réparateur qualifié.
CONSIGNE DE SÉCURITÉ IMPORTANTE
Ne faites jamais fonctionner le four à vide ou sans le plateau pivotant en verre.

2
Outils
Les outils ci-dessous pourraient être
nécessaires pour l’installation de votre
four à micro-ondes.
Tournevis Phillips, Moteur de perceuse
électrique, Morceaux de bois de 1/2”
(1,27 cm) & Forets de 5/8” (1,59 cm) &
3/16” (0,48 cm), Scie pour évider
l’ouverture d’échappement (le cas
échéant) ou Scie sauteuse, Cisailles à
étain (si nécessaire) Crayon, Mètre
ruban, bande de papier & Bande
adhésive.
Matériel pour l’installation
Votre four à micro-ondes au-dessus des
autres a besoin d’un espace de montage
sur un mur comme indiqué.
1. Un minimum de 30” (76,20 cm) entre
les placards suspendus au mur est
nécessaire pour l’installation.
Assurez-vous que l’extrémité
inférieure du placard supérieur est à
au moins 66” (167,64 cm) du sol et à
30” (76,20 cm) de la surface de
cuisson. Et la profondeur du meuble
doit être inférieure à 12"(30,48
cm).(max.12"(30,48cm))
2. Pour accéder plus facilement à la
lampe de la hotte, le bas du four à
micro-ondes devrait se trouver à au
moins 2” (5 cm) au-dessus des
dosserets du feu.
3. Si vous souhaitez évacuer la
ventilation de votre four à micro-
ondes vers l’extérieur, consultez la
préparation de la conduite
d’évacuation.
4. conçu pour être installé dans une
ouverture de placard de 30” (76,20
cm) de large.
OTR
Espace de montage
Vous trouverez ci-dessous une liste de pièces dont vous pourriez avoir besoin pour
installer votre four à micro ondes au-dessus des autres. Vous trouverez ce matériel
d’installation dans un emballage fourni avec l’appareil. Vérifiez que vous disposez de
toutes les pièces. Profitez-en pour vous familiariser avec chaque pièce.
Image Pièce & description Q’té Image Pièce & description Q’té
Tire-fonds 3Tablette du placard supérieur 1
(1/4” x 2”) (0,64 cm x 5 cm)
Boulons à ailettes et écrous 3Tablette murale arrière 1
3/16 x 3” (0,48 cm x 7,62 cm)
Boulons de montage du placard 3Manuel d’installation 1
1/4” x 3-1/8 (0,64 cm x 7,94)
Rondelles (3/4”) (1,91 cm) 3
Manuel d’utilisation et d’entretien
1
Entretoise en nylon 2Guides roulants 1
(pour les placards métalliques)
Tampon 1Filtres à graisse 2
Plat De Support 1 Plateau de verre 1
Tablette du placard
supérieur
Tablette murale
Manuel
d’installatio
n
Manuel
d’utilisation
et
d’entretien
66" (167,64cm)
ou plus entre le
sol et le haut du
four micro-ondes
30"(76,20cm)
de plus que la
surface de cuisson
30"(76,20cm)
2"(5 cm)
max.12"(30,48cm)
Dosseret

3
Structure du mur
Votre four à micro-ondes au-dessus des autres devrait être monté contre et soutenu par un mur vertical plat. La structure de la cloison
devrait être d’une épaisseur de poteau de 2” (5 cm) x 4” (10,16 cm) et de 3/8” (0,95 cm) ou plus de cloison sèche ou de plâtre/latte. Le
four doit être fixé à un minimum de un poteau de cloison de 2” (5 cm) x 4” (10,16 cm).
Pour une installation correcte, le mur doit être capable de supporter la charge du placard plus un minimum de 135 livres (60,75 kg),
(le poids de 85 livres (38,25 kg) du four à micro-ondes plus la charge maximale autorisée de 50 livres (22,50 kg).) Pour trouver les
poteaux de cloison, employez l’une des méthodes ci-dessous :
La ventilation vers l’extérieur nécessite une
CONDUITE D’ÉVACUATION DE LA
HOTTE. Lisez les instructions ci-dessous
avec attention.
RACCORDEMENT DE
L’ÉVACUATION : L’évacuation de la
hotte a été conçue pour s’adapter à une
conduite rectangulaire standard de 3-1/4”
( 8,26 cm) x 10” (52,40 cm).
Si une conduite ronde est nécessaires, un
adaptateur de transition de rectangulaire à
rond doit être utilisé. N’utilisez pas une
conduite de moins de 6” de diamètre.
ÉVACUATION ARRIERE : Si une
évacuation arrière ou horizontale doit être
utilisée, faites attention a faire correspondre
l’évacuation avec l’espace derrière les
poteaux de cloison, ou le mur devrait être
préparé au moment de sa construction en
laissant suffisamment d’espace entre les
poteaux de cloison pour faire passer
l’évacuation.
LONGUEUR MAXIMALE DE LA
CONDUITE : Pour une circulation de l’air
satisfaisante, la longueur totale de la
conduite rectangulaire de 3-1/4” ( 8,26 cm)
x 10” (52,40 cm) ou de la conduite ronde de
6” (15,24 cm) de diamètre ne devrait pas
être supérieure à 140 pieds (4620 cm) de
conduites équivalente.
LES COUDES, TRANSITIONS, MUR ET
CACHES POUR LE TOIT, etc., opposent
une résistance supplémentaire à la
circulation de l’air et sont équivalents à une
section de conduite droite qui est plus
longue que leur taille physique réelle. Pour
le calcul de la longueur totale de la conduite,
ajoutez les longueurs équivalentes de toutes
les transitions et de tous les adaptateurs plus
les longueurs de toutes les sections de
conduite droite. Le schéma ci-dessous
illustre les pieds de longueur équivalente
approximée de certaines conduites typiques.
Conduite d’évacuation de la hotte
cloison sèche de
3/8” (0,95 cm) ou
plâtre/latte
Habituellement 16" (40,64 cm)
ou 24" (60,96 cm)
Poteau en bois ou en
métal de 2” (5 cm)
x 4” (10,16 cm)
(sonde de 25 ou plus
épaisse)
Les tire-fonds doivent être
installés dans cette zone
I. Détecteur de poteaux de cloison – dispositif magnétique
qui détecte les clous.
II. A l’aide d’un marteau, tapotez légèrement sur la surface
de montage jusqu’à ce que le son soit sourd. Cela
indique la présence d’un poteau. Après avoir localisé
le(s) poteau(x), le centre peut être déterminé en : Testant
le mur à l’aide d’un petit clou pour trouver les
extrémités du poteau puis en plaçant une marque au
milieu entre les deux extrémités. Le centre de tout
poteau adjacent devrait se trouver à 16” (40,64 cm) ou
24” (60,96 cm) de cette marque.
III. Tracez une ligne vers le bas à partir du centre des
poteaux.
Cache de toit (24 pieds) (792 cm) Coude à 90° (10 pieds) (330 cm) Coude à 45° (5 pieds) (165 cm) Adaptateur de transition (5 pieds) (165 cm)
Rectangulaire à rond
Cache de mur (40 pieds) (1320 cm) Coude à 90°(25 pieds) (825 cm)

4
Instructions pour le système de ventilation
Votre four à micro-ondes au-dessus des autre a été conçu pour une adaptation aux trois types de ventilation ci-dessous.
Sélectionnez le type de ventilation nécessaire pour votre installation puis passez à la section qui convient.
A. Système de ventilation horizontale
A-1. Moteur de ventilation
Ce moteur de ventilation est équipé d’un tampon et votre four à micro-ondes est expédie monté pour une Application de recirculation.
Etape.2
* Retirez la vis (2 et 3) pour le Haut du boîtier du ventilateur et pour le
Ventilateur puis conservez les vis.
* Retirez le Haut du boîtier du ventilateur.
* Soulevez l’appareil de ventilation de son emplacement de montage.
ATTENTION : Ne tirez pas ou n’allongez pas le câblage du
ventilateur.
Etape.3
Faites rouler l’appareil soufflant de sorte que les ouvertures des pales du
ventilateur se trouvent face à l’arrière ( arrière de l’appareil).
* Si vous souhaitez une ouverture VERTICALE, faites rouler le souffleur de
sorte que les ouvertures des pales du souffleur soient orientées vers le haut.
ATTENTION : Les câbles vers l’appareil soufflant doivent
être orientés afin d’éviter tout pincement,
avant l’installation de la plaque du couvercle.
Etape.4
Placez le ventilateur dans l’ouverture puis fixez-le au micro-ondes avec
la vis (3) de l’étape 2.
Fixez le Haut du boîtier du ventilateur sur le Ventilateur situé au-
dessous à l’aide de la vis (2) de l’étape 2.
Faites correspondre attentivement l’emplacement de l’ouverture
d’évacuation du micro-ondes puis fixez le tampon à la plaque arrière en le
faisant glisser dans les guides au centre en haut de la plaque arrière.
Ensuite, ajustez le tampon, remettez le couvercle du moteur du
ventilateur en place à l’aide de la vis (1).
Assurez-vous que la charnière du tampon est en haut et que le
tampon se balance librement dans l’évacuation du mur.
Etape.1
* Retirez les vis (1) pour ouvrir le couvercle du moteur soufflant et
conservez les vis. Retirez le couvercle.
Avant la rotation Après la rotation
Ouvertures pour la lame
du ventilateur orientées
vers l’arrière
Faites pivoter le ventilateur dans le sens des aiguilles d’une montre de 180°
Haut du boîtier du ventilateur
Couvercle du moteur du ventilateur
Arrière du four
Arrière du four
Arrière du four
Arrière du four
Couvercle du moteur
du ventilateur
Tampon
Haut du boîtier du ventilateurHaut du boîtier du ventilateur
Sous du boîtier du ventilateur
Deuxième
Premier
AVANT : Ouvertures des pales du
ventilateur orientées vers
l’avant Moteur du
ventilateur
APRES : Ouvertures pour la lame du
ventilateur orientées vers
l’arrière

5
A-2. Installation de la plaque de montage
Étape. 1 Position d’installation
a. Tracez une ligne vers le bas depuis le milieu des poteaux (Voir la Structure du mur, page 3)
b. Tracez une ligne verticale sur le mur au centre de l’espace vide de 30” (76,20 cm) .
REMARQUE : Utilisez la plaque murale pour le mur arrière.
Référencez la tablette murale avant de continuer.
L’installation de ce produit nécessite DEUX personnes.
Étape. 2 Percement
Référencez la tablette murale.
Pour fixer la plaque de montage au mur à l’aide des ensembles de boulons à ailettes et/ou des tire-fonds :
a. Insérez les boulons à ailettes dans la plaque de montage aux emplacements nécessaires puis ajoutez les articulations à ressort.
Veillez à laisser un espace d’au moins l’épaisseur du mur entre la plaque de montage et l’extrémité du boulon à ailettes, (en position
fermée). Si vous ne laissez pas cet espace, le boulon à ailettes ne s’ouvrira pas de l’autre côté du mur.
b. Positionnez la plaque de montage sur le mur et insérez les ensembles de boulons à ailettes dans les torus de la cloison sèche ou
commencez à placer le(s) tire-fond(s) dans le(s) poteau(x) de cloison.
c. Ensuite, fixez fermement la plaque de montage au mur en serrant les ensembles de boulons à ailettes ou le(s) tire-fond(s).
d. Percez un/des trou(s) pour tire-fond(s) de 3/16” (0,48 cm) de diamètre dans un ou plusieurs poteaux ce cloison.
(Souvenez-vous, vous devez avoir au moins un tire-fonds dans un poteau de cloison.) Pour l’emplacement du poteau, consultez la
STRUCTURE DU MUR, voir page 3
e. Serrez le(s) tire-fond(s) dans le(s) poteau(x) de cloison
Étape. 3 Serrage des vis
Conduite de la maison
Trou du cordon
d’alimentation électrique
Plaque de montage
Plaque de montage
Cloison sèche
Espace supérieur à
l’épaisseur du mur

6
A-3. Montage du four à micro-ondes
REMARQUE : IL EST TRÈS IMPORTANT QUE CE FOUR SOIT INSTALLÉ PAR DEUX PERSONNES.
IMPORTANT : NE VOUS AGGRIPPEZ PAS OU N’UTILISEZ PAS DE POIGNÉE PENDANT L’INSTALLATION.
PRÉPARATION DU PLACARD SUPÉRIEUR
Vous devez percer des trous pour les vis de support supérieures et un trou suffisamment grand pour que le cordon d’alimentation
puisse passer à travers.
• Lisez les instructions sur la TABLETTE DU PLACARD SUPÉRIEUR
• Scotchez-les au-dessous du placard supérieur
• Percez les trous, en suivant les instructions sur les tablettes
Étape. 1
Protégez le haut de votre cuisinière en plaçant une partie du carton d’emballage ou tout autre matériau lourd au-dessus de la surface
de cuisson avant de monter votre four.
Étape. 2
Soulevez le four à micro-ondes puis penchez-le vers l’avant.
Suspendez l’appareil aux deux languette situées au bas de la plaque de montages.
Étape. 3
Faites passer le cordon d’alimentation à travers le trou au bas du placard
supérieur.
Faites balancer l’appareil vers le haut pour toucher le haut de la plaque de
montage puis maintenez-le fermement.
REMARQUE : Les instructions de la TABLETTE DU PLACARD SUPERIEUR doivent être installées pour pouvoir continuer.

7
Étape. 4
Insérez 2 boulons dans 2 rondelles plates dans des trous sur le bas du placard
supérieur. Serrez les vis pour fermer l’ouverture entre le placard supérieur et le
four à micro-ondes.
REMARQUE : LE FOUR À MICRO-ONDES DOIT ÊTRE FIXÉ
FERMEMENT À L’AIDE DE DEUX BOULONS DE
MONTAGE.
Dressez le cordon d’alimentation presque dans le placard supérieur.
Installez les filtres à graisse.
* A l’aide des cales pour le placard inférieur en suspension, insérez un boulon
avec une rondelle de 3/4” dans l’un des trous percés précédemment dans le bas
du placard supérieur.
(D & E sur la Tablette du placard supérieur.)
Cale
Vis de montage du
placard supérieur Rondelle
Étagère du placard inférieur
Haut du four à
micro-ondes
Avant du placard
B. Système de ventilation verticale
B-1. Moteur de ventilation
Étape. 1 et 2
Voir la page 4, A-1 Moteur de ventilation.
Étape. 3
Faites rouler le souffleur de sorte que les ouvertures des pales
du souffleur soient orientées vers le haut.
Faites se rejoindre avec soin les deux emplacements d’ouverture
de l’évacuation du four à micro-ondes puis fixez le tampon au
couvercle du moteur du ventilateur en la faisant glisser dans les
guides du couvercle du moteur du ventilateur.
Vérifiez que la charnière du tampon se trouve en haut et que
le tampon se balance librement dans l’évacuation du mur.
B-2. Installation de la plaque de montage
Voir la page 5, A-2. Installation de la plaque de montage.
B-3. Montage du four à micro-ondes
Voir la page 6, A-3. Montage du four à micro-ondes.
B-4. Ajustement du tampon
Pour l’évacuation verticale, ouvrez le placard supérieur puis ajustez
le tampon au micro-ondes à travers le bas du placard. Pour un
réglage d’avant en arrière ou latéral, faites glisser le tampon selon
les besoins.
Lorsque le tampon est dehors, faites-le
tourner pour l’adapter sous les ailes de la
plaque du ventilateur.
Remettez le tampon en place et assurez-
vous qu’il se déplacera facilement par la
force de l’ai évacué.
Étape. 4
Placez le ventilateur dans l’ouverture.
Fixez le Haut du boîtier du ventilateur le moteur du ventilateur puis
le couvercle à l’aide de la vis (1, 2 et 3) des étape 1 et 2.
Avant la rotation Après la rotation
Faites pivoter le ventilateur dans le sens des aiguilles d'une montre de 90°
Ouvertures des pales du
ventilateur orientation vers
le haut
Arrière du four
Couvercle du moteur
du ventilateur

8
C. Système de ventilation par recirculation
Votre four à micro-ondes au-dessus des autres a été fourni avec un filtre à charbon pour une application de ventilation par
recirculation sur certains modèles.
Si le remplacement de ce filtre à charbon est nécessaire, veuillez contacter votre revendeur agréé DAEWOO.
C-1. Moteur de ventilation
Ce moteur de ventilation a été monté pour une évacuation par
recirculation.
C-2. Installation de la plaque de montage
Vois la page 5, A-2. Installation de la plaque de montage.
C-3. Montage du four à micro ondes
Voir la page 6, A-3. Montage du four à micro-ondes.
* L’utilisation d’un tampon n’est pas obligatoire pour la
recirculation.
C-4. Installation du filtre à charbon
* Pour retirer ce filtre à charbon, déconnectez l’alimentation au
niveau du fusible principal ou du tableau des coupe-circuits ou tirez sur la prise.
* Retirez les vis situées à l’avant de la grille puis retirez celle-ci.
* Installez le filtre à charbon.
* Remettez la grill et les vis en place.
Vérifications à effectuer pour l’installation
1. Vérifiez que le four a été installé conformément aux présentes instructions et à celles de la Tablette du placard supérieur.
2. Retirez tous les matériaux d’emballage du four.
3. Branchez le cordon d’alimentation.
4. Lisez le Manuel d’utilisation et d’entretien.
5. Conservez les instructions pour l’installation et les tablettes modèles pour l’inspecteur électrique régional.
Charcoal Filter
Grille
B-5. Raccordement de la conduite
Étendez la conduite de la maison vers le bas pour la raccorder à l’adaptateur d’évacuation.
Scellez les joints de la conduite d’échappement à l’aide de ruban adhésif.
Conduite de la maison
Installation des filtres à graisse
Filtre à charbon
Grille
