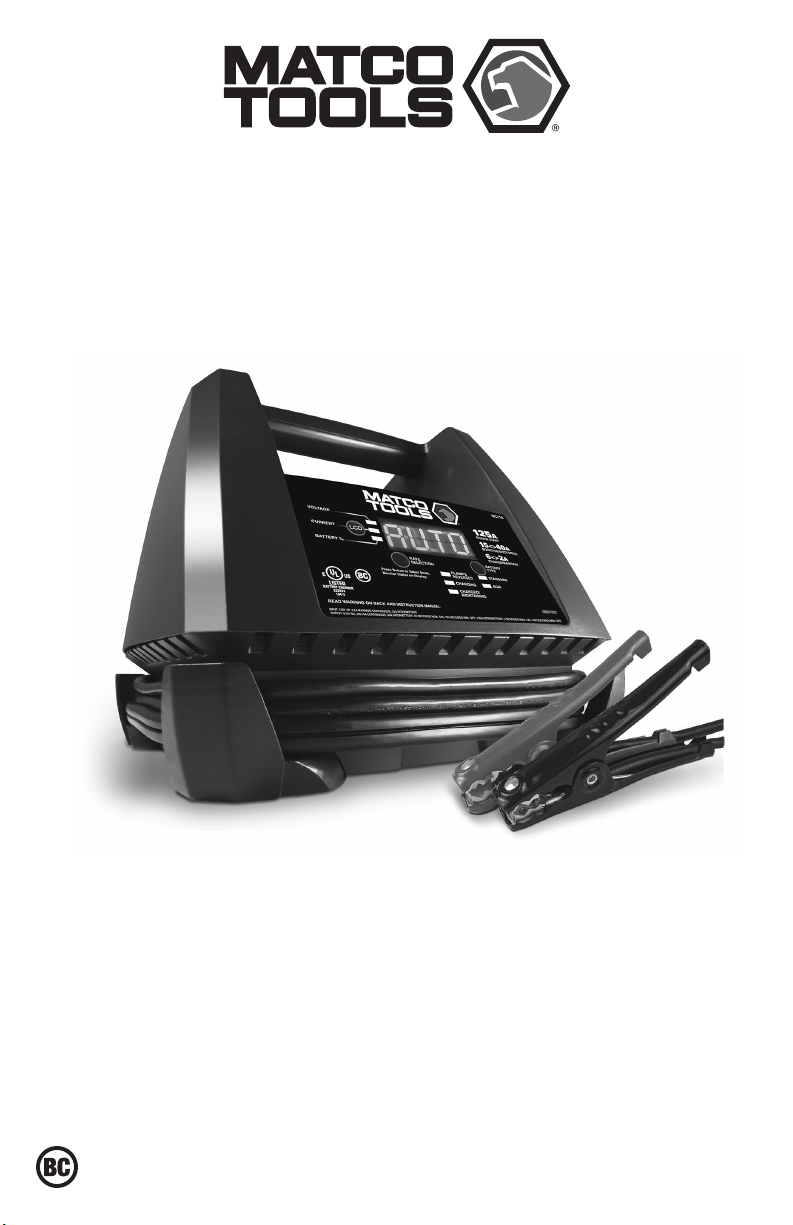

Matco Tools MC118 User manual

0099001981-00
MODEL / MODELO / MODÈLE :
MC118
Battery Charger & Engine Starter
Cargador de baterías y arrancador
Chargeur de batterie et aide de démarrage
OWNERS MANUAL / MANUAL DEL USUARIO / MANUEL D’UTILISATION
PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE.
This manual will explain how to use the battery charger safely and effectively.
Please read and follow these instructions and precautions carefully.
POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES
DE CADA USO. En este manual le explica cómo utilizar el cargador de batería
de manera segura y conable. Por favor, lea y siga las siguientes instrucciones
y precauciones.
GARDER LE MANUEL D’INSTRUCTION ET LISEZ LE AVANT CHAQUE
UTILISATION. Ce manuel explique comment utiliser le chargeur de batterie
d’une façon securitaire et efcace. S’il vous plaît lisez et suivez ces instructions
et precautions.

CONTENTS
IMPORTANT SAFETY INSTRUCTIONS ...................................................................................... 4
PERSONAL SAFETY PRECAUTIONS ......................................................................................... 4
PREPARING TO CHARGE ........................................................................................................... 5
CHARGER LOCATION ................................................................................................................. 5
DC CONNECTION PRECAUTIONS ............................................................................................. 5
FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE................................... 5
FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE........................................... 6
GROUNDING AND AC POWER CORD CONNECTIONS ........................................................... 6
ASSEMBLY INSTRUCTIONS ....................................................................................................... 6
CONTROL PANEL......................................................................................................................... 6
OPERATING INSTRUCTIONS...................................................................................................... 7
DISPLAY MESSAGES ................................................................................................................ 10
MAINTENANCE AND CARE....................................................................................................... 10
TROUBLESHOOTING .................................................................................................................11
SPECIFICATIONS....................................................................................................................... 12
LIMITED WARRANTY................................................................................................................. 13
CONTENIDOS
INSTRUCCIONES IMPORTANTES DE SEGURIDAD................................................................ 14
PRECAUCIONES DE SEGURIDAD PERSONAL....................................................................... 14
PREPARACIÓN PARA LA CARGA ............................................................................................ 15
UBICACIÓN DEL CARGADOR................................................................................................... 15
PRECAUCIONES DE CONEXIÓN EN CC ................................................................................. 15
SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO .............. 16
SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO....... 16
CONEXIONES A TIERRA Y ENERGÍA DE CA ........................................................................... 17
INSTRUCCIONES DE MONTAJE............................................................................................... 17
PANEL DE CONTROL................................................................................................................. 17
INSTRUCCIONES DE OPERACIÓN .......................................................................................... 18
MUESTRA DE MENSAJES......................................................................................................... 21
MANTENIMIENTO Y CUIDADO ................................................................................................. 22
LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS................................................................. 22
ESPECIFICACIONES ................................................................................................................. 23
GARANTÍA LIMITADA ................................................................................................................. 24

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ IMPORTANTES ..........................................................................................25
MESURES DE SÉCURITÉ PERSONNELLE ............................................................................................. 25
PRÉPARATION POUR LE CHARGEMENT ...............................................................................................26
EMPLACEMENT DU CHARGEUR .............................................................................................................26
PRÉCAUTIONS SUR LA CONNEXION C.C..............................................................................................26
ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE DANS UN VÉHCULE.............................. 26
ÉTAPES À SUIVRE QUAND LA BATTERIE EST INSTALLÉE HORS DU VÉHICULE ............................27
MISE À LA TERRE ET CORDON D’ÉNERGIE CA.................................................................................... 27
DIRECTIVES D’ASSEMBLAGE..................................................................................................................28
PANNEAU DE CONTRÔLE ........................................................................................................................ 28
CONSIGNES D’UTILISATION.....................................................................................................................29
MESSAGES D’AFFICHAGE .......................................................................................................................32
MAINTENANCE ET ENTRETIEN ...............................................................................................................33
DÉPANNAGE...............................................................................................................................................33
SPÉCIFICATIONS ....................................................................................................................................... 34
GARANTIE LIMITÉE....................................................................................................................................35

•4•
1. IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS.
1.1 SAVE THESE INSTRUCTIONS –
This manual contains important safety
and operating instructions.
1.2 Keep out of reach of children.
1.3 Do not expose the charger to rain or snow.
1.4 Use of an attachment not recommended
or sold by the battery charger
manufacturer may result in a risk of re,
electric shock or injury to persons.
1.5 To reduce the risk of damage to electric
plug and cord, pull by the plug rather than
the cord when disconnecting charger.
1.6 An extension cord should not be used
unless absolutely necessary. Use of
improper extension cord could result
in a risk of re and electric shock. If an
extension cord must be used, make sure:
• The pins on plug of extension cord are
the same number, size and shape as
those of plug on charger.
• The extension cord is properly wired and
in good electrical condition
• The wire size is large enough for AC
ampere rating of charger as specied in
section 8.
1.7 Do not operate charger with damaged
cord or plug – replace the cord or plug
immediately.
1.8 Do not operate charger if it has received
a sharp blow, been dropped, or otherwise
damaged in any way; take it to a qualied
serviceman.
1.9 Do not disassemble charger; take it to
a qualied serviceman when service or
repair is required. Incorrect reassembly
may result in a risk of electric shock or re.
1.10 To reduce risk of electric shock, unplug
charger from outlet before attempting
any maintenance or cleaning. Turning off
controls will not reduce this risk.
1.11 WARNING:
RISK OF EXPLOSIVE GASES.
a. WORKING IN VICINITY OF A LEAD-
ACID BATTERY IS DANGEROUS.
BATTERIES GENERATE EXPLOSIVE
GASES DURING NORMAL BATTERY
OPERATION. FOR THIS REASON, IT IS
OF UTMOST IMPORTANCE THAT YOU
FOLLOW THE INSTRUCTIONS EACH
TIME YOU USE THE CHARGER.
b. To reduce risk of battery explosion,
follow these instructions and those
published by battery manufacturer
and manufacturer of any equipment
you intend to use in vicinity of battery.
Review cautionary markings on these
products and on engine.
2. PERSONAL SAFETY PRECAUTIONS
2.1 Consider having someone close enough
by to come to your aid when you work
near a lead-acid battery.
2.2 Have plenty of fresh water and soap
nearby in case battery acid contacts skin,
clothing, or eyes.
2.3 Wear complete eye protection and
clothing protection. Avoid touching eyes
while working near battery.
2.4 If battery acid contacts skin or clothing,
wash immediately with soap and water.
If acid enters eye, immediately ood
eye with running cold water for at least
10 minutes and get medical attention
immediately.
2.5 NEVER smoke or allow a spark or ame
in vicinity of battery or engine.
2.6 Be extra cautious to reduce risk of
dropping a metal tool onto battery. It might
spark or short-circuit battery or other
electrical part that may cause explosion.
2.7 Remove personal metal items such as
rings, bracelets, necklaces, and watches
when working with a lead-acid battery. A
lead-acid battery can produce a short-
circuit current high enough to weld a ring
or the like to metal, causing a severe burn.
2.8 Use charger for charging only LEAD-ACID
(STD or AGM) rechargeable batteries
with rated capacities of 24Ah (6V) and
44-75Ah (12V). It is not intended to supply
power to a low voltage electrical system
other than in a starter-motor application.
Do not use battery charger for charging
dry-cell batteries that are commonly used
with home appliances. These batteries
may burst and cause injury to persons
and damage to property.
2.9 NEVER charge a frozen battery.
2.10 WARNING: This product contains one
or more chemicals known to the State
of California to cause cancer and birth
defects or other reproductive harm.

•5•
3. PREPARING TO CHARGE
3.1 If necessary to remove battery from
vehicle to charge, always remove
grounded terminal from battery rst. Make
sure all accessories in the vehicle are off,
so as not to cause an arc.
3.2 Be sure area around battery is well
ventilated while battery is being charged.
3.3 Clean battery terminals. Be careful to
keep corrosion from coming in contact
with eyes.
3.4 Add distilled water in each cell until
battery acid reaches level specied by
battery manufacturer. Do not overll. For a
battery without removable cell caps, such
as valve regulated lead acid batteries,
carefully follow manufacturer’s recharging
instructions.
3.5 Study all battery manufacturer’s
specic precautions while charging and
recommended rates of charge.
3.6 Determine voltage of battery by referring
to car owner’s manual and make sure that
output voltage selector switch is set at
correct voltage. If charger has adjustable
charge rate, charge battery initially at
lowest rate.
4. CHARGER LOCATION
4.1 Locate charger as far away from battery
as DC cables permit.
4.2 Never place charger directly above
battery being charged; gases from battery
will corrode and damage charger.
4.3 Never allow battery acid to drip on
charger when reading electrolyte specic
gravity or lling battery.
4.4 Do not operate charger in a closed-in
area or restrict ventilation in any way.
4.5 Do not set a battery on top of charger.
5. DC CONNECTION PRECAUTIONS
5.1 Connect and disconnect DC output clips
only after setting any charger switches to
“off” position and removing AC cord from
electric outlet. Never allow clips to touch
each other.
5.2 Attach clips to battery and chassis, as
indicated in sections 6 and 7.
6. FOLLOW THESE STEPS WHEN BATTERY IS INSTALLED IN VEHICLE
WARNING: A SPARK NEAR THE
BATTERY MAY CAUSE A BATTERY
EXPLOSION. TO REDUCE THE RISK OF
A SPARK NEAR THE BATTERY:
6.1 Position AC and DC cords to reduce risk
of damage by hood, door, or moving
engine part.
6.2 Stay clear of fan blades, belts, pulleys, and
other parts that can cause injury to persons.
6.3 Check polarity of battery posts. POSITIVE
(POS, P, +) battery post usually has larger
diameter than NEGATIVE (NEG, N,–) post.
6.4 Determine which post of battery is
grounded (connected) to the chassis. If
negative post is grounded to chassis (as
in most vehicles), see (6.5). If positive
post is grounded to the chassis, see (6.6).
6.5 For negative-grounded vehicle, connect
POSITIVE (RED) clip from battery charger
to POSITIVE (POS, P, +) ungrounded post
of battery. Connect NEGATIVE (BLACK)
clip to vehicle chassis or engine block
away from battery. Do not connect clip to
carburetor, fuel lines, or sheet-metal body
parts. Connect to a heavy gauge metal
part of the frame or engine block.
6.6 For positive-grounded vehicle, connect
NEGATIVE (BLACK) clip from battery
charger to NEGATIVE (NEG, N, –)
ungrounded post of battery. Connect
POSITIVE (RED) clip to vehicle chassis
or engine block away from battery. Do
not connect clip to carburetor, fuel lines,
or sheet-metal body parts. Connect to a
heavy gauge metal part of the frame or
engine block.
6.7 When disconnecting charger, turn
switches to off, disconnect AC cord,
remove clip from vehicle chassis, and
then remove clip from battery terminal.
6.8 See Operating Instructions for length of
charge information.

•6•
7. FOLLOW THESE STEPS WHEN BATTERY IS OUTSIDE VEHICLE
WARNING: A SPARK NEAR THE
BATTERY MAY CAUSE A BATTERY
EXPLOSION. TO REDUCE THE RISK OF
A SPARK NEAR THE BATTERY:
7.1 Check polarity of battery posts. POSITIVE
(POS, P, +) battery post usually has a larger
diameter than NEGATIVE (NEG, N, –) post.
7.2 Attach at least a 24-inch-long 6-gauge
(AWG) insulated battery cable to
NEGATIVE (NEG, N, –) battery post.
7.3 Connect POSITIVE (RED) charger clip to
POSITIVE (POS, P, +) post of battery.
7.4 Position yourself and free end of cable as
far away from battery as possible – then
connect NEGATIVE (BLACK) charger clip
to free end of cable.
7.5 Do not face battery when making nal
connection.
7.6 When disconnecting charger, always do
so in reverse sequence of connecting
procedure and break rst connection
while as far away from battery as
practical.
7.7 A marine (boat) battery must be removed
and charged on shore. To charge it on
board requires equipment specially
designed for marine use.
8. GROUNDING AND AC POWER CORD CONNECTIONS
8.1 This battery charger is for use on a
nominal 120 volt circuit. The plug must
be plugged into an outlet that is properly
installed and grounded in accordance with
all local codes and ordinances. The plug
pins must t the receptacle (outlet). Do
not use with an ungrounded system.
8.2 DANGER: Never alter the AC cord or
plug provided – if it does not t the outlet,
have a proper grounded outlet installed
by a qualied electrician. An improper
connection can result in a risk of an
electric shock or electrocution.
NOTE: Pursuant to Canadian
Regulations, use of an adapter plug
is not allowed in Canada. Use of an
adapter plug in the United States is not
recommended and should not be used.
8.3 USING AN EXTENSION CORD
The use of an extension cord is not
recommended. If you must use an
extension cord, follow these guidelines:
• Pins on plug of extension cord must be
the same number, size, and shape as
those of plug on charger.
• Ensure that the extension cord is
properly wired and in good electrical
condition.
• Wire size must be large enough for
the AC ampere rating of charger, as
specied:
Length of cord (feet) 25 50 100 150
AWG* size of cord 18 16 14 14
*AWG-American Wire Gauge
9. ASSEMBLY INSTRUCTIONS
9.1 Remove all cord wraps and uncoil the cables prior to using the battery charger.
10. CONTROL PANEL
DIGITAL DISPLAY
The digital display indicates the status of
the battery and charger. See the Display
Messages section for a complete list of
messages.
NOTE: During charging, the display will
go into sleep mode and will not show the
percentage of charge or voltage of the
battery. To turn the display back on, press
the Display button.
DISPLAY BUTTON
Use this button to set the function of the
digital display to one of the following:
VOLTAGE – The digital display
shows the voltage at the charger’s
battery clamps.
CURRENT – The digital display shows the
charging current, in amps.
BATTERY % – The digital display shows
an estimated charge percentage of the
battery connected to the charger’s battery
clamps.
NOTE: To save energy, press the display
button until the display shuts off.

•7•
RATE SELECTION BUTTON
Use this button to select one of the
following:
• 6<>2A CHARGE/MAINTAIN –
For charging small and large batteries. Not
recommended for industrial applications.
• 15<>40A BOOST – Increases the
voltage and sends a quick burst of
energy into the battery, to quickly bring
deeply discharged batteries back to life.
• 15<>40A SERVICE – Maintains stable
voltage at 13.6V, to prevent battery
discharge during service or when idle in
a showroom. Always use in combination
with a battery.
• 125A ENGINE START – Provides
additional amps for cranking an engine
with a weak or run-down battery. Always
use in combination with a battery.
LED INDICATORS
CLAMPS REVERSED (red) LED
ashing: The connections are reversed.
CHARGING (yellow/orange) LED lit:
The charger is charging the battery.
CHARGED/MAINTAINING (green)
LED lit: The battery is fully charged
and the charger is in Maintain mode.
NOTE: See Operating Instructions for a
complete description of the charger modes.
BATTERY TYPE BUTTON
Use this button to select the battery type.
STANDARD – Used in cars, trucks
and motorcycles, these batteries have
vent caps and are often marked “low
maintenance” or “maintenance-free”.
This type of battery is designed to
deliver quick bursts of energy (such as
starting engines) and has a greater plate
count. The plates are thinner and have
somewhat different material composition.
Standard batteries should not be used for
deep-cycle applications.
AGM – The Absorbed Glass Mat
construction allows the electrolyte to
be suspended in close proximity with
the plate’s active material. In theory,
this enhances both the discharge and
recharge efciency. The AGM batteries
are a variant of Sealed VRLA (valve
regulated lead-acid) batteries. Popular
uses include high-performance engine
starting, power sports, deep-cycle, solar
and storage batteries.
11. OPERATING INSTRUCTIONS
WARNING: A spark near the battery may
cause an explosion.
IMPORTANT: Do not start the vehicle with
the charger connected to the AC outlet
(except during Engine Start), or it could
damage the charger.
NOTE: This charger is equipped with
an auto-start feature. Current will not be
supplied to the battery clamps until a
battery is properly connected. The clamps
will not spark if touched together.
BATTERY CONNECTION INDICATOR
If the charger does not detect a properly
connected battery, charging will not start
and the digital display will show one
of two messages. If the display shows
CONNECT CLAMPS, make sure the
charger is connected to the battery
and the connection points are clean
and making a good connection. If the
display shows WARNING - CLAMPS
REVERSED, unplug the charger from the
AC outlet and reverse the connections at
the battery.
CHARGING A BATTERY IN THE VEHICLE
1. Turn off all the vehicle’s accessories.
2. Keep the hood open.
3. Clean the battery terminals.
4. Place the charger on a dry, non-
ammable surface.
5. Lay the AC/DC cables away from any
fan blades, belts, pulleys and other
moving parts.
6. Connect the battery, following the
precautions listed in sections 6 and 7.
7. Connect the charger to an electrical
outlet.
8. Select the battery type and charge
mode. See Section 12 for display
message details.
9. The CHARGING (yellow/orange) LED
will light, and the display will show
ANALYZING BATTERY while the
charger determines that the battery is
properly connected and the condition of
the battery.
10. When charging is complete, disconnect
the charger from the AC power, remove
the clamps from the vehicle’s chassis,
and then remove the clamp from the
battery terminal.

•8•
CHARGING A BATTERY
OUTSIDE OF THE VEHICLE
1. Place battery in a well-ventilated area.
2. Clean the battery terminals.
3. Connect the battery, following the
precautions listed in sections 6 and 7.
4. Connect the charger to the electrical
outlet.
5. Select the battery type and charge
mode. See Section 12 for display
message details.
6. The CHARGING (yellow/orange) LED
will light, and the display will show
ANALYZING BATTERY while the
charger determines that the battery is
properly connected and the condition of
the battery.
7. When charging is complete,
disconnect the charger from the AC
power, disconnect the negative clamp,
and nally the positive clamp.
8. A marine (boat) battery must be
removed and charged on shore.

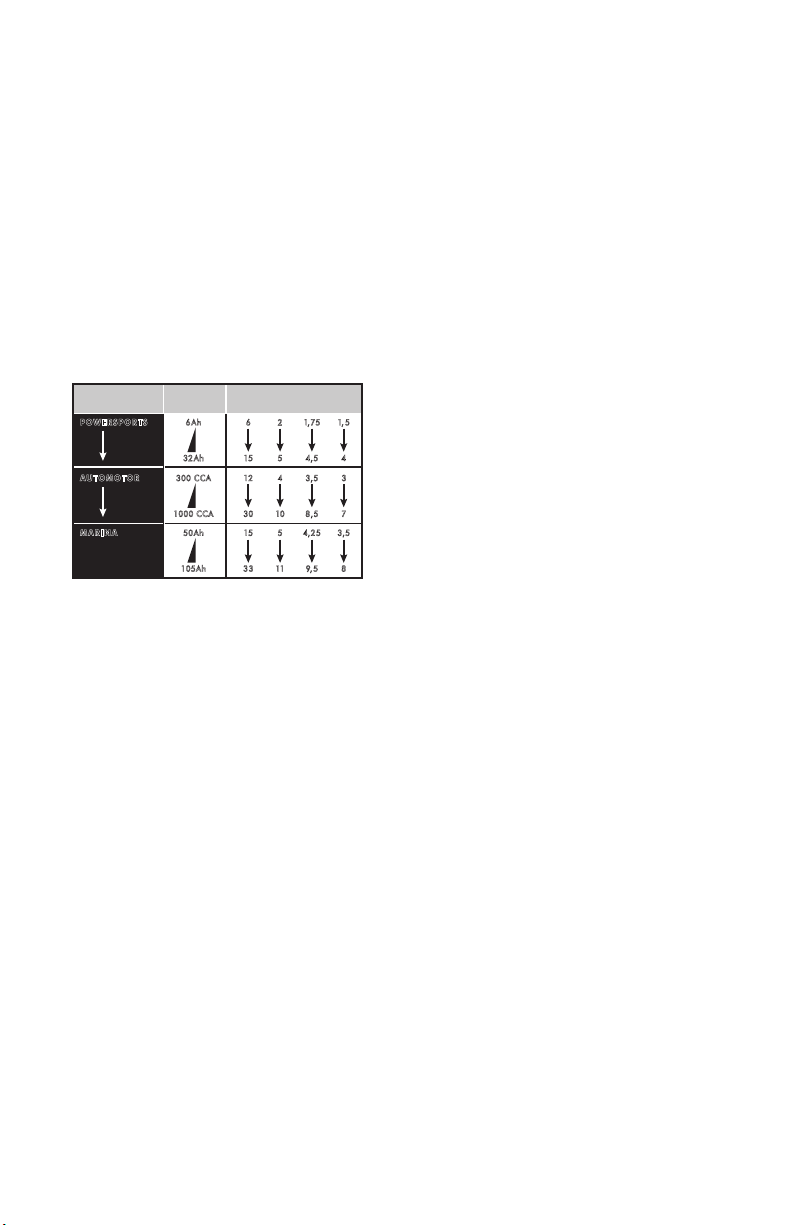

BATTERY CHARGING TIMES
APPLICATION BATTERY
SIZE CHARGING TIME (Hours)
2A 6A 8A 10A
POWERSPORTS 6Ah 6
32 Ah 15
AUTOMOTIVE 300 CCA 12
1000 CCA 30
MARINE 50 Ah 15
105Ah 33
2
5
4
10
5
11
1.75
4.5
3.5
8.5
4.25
9.5
1.5
4
3
7
3.5
8
Times are based on a 50% discharged battery
and may change, depending on age and condition
of battery.
AUTOMATIC CHARGING
When an Automatic Charge is performed,
the charger switches to the maintain mode
automatically after the battery is charged.
SERVICE MODE
Supplies 15A<>40A at 13.6V. The yellow/
orange CHARGING LED is lit. During
Service Mode, battery percentage is
invalid. If the display button is pressed,
the display will show battery voltage
and estimated current. Always use in
combination with a battery.
DESULFATION
If the battery is left discharged for an
extended period of time, it could become
sulfated and not accept a normal charge.
If the charger detects a sulfated battery,
the charger will switch to a special mode
of operation designed for such batteries,
and the display will show BAD BATTERY.
If successful, normal charging will resume
after the battery is desulfated. Desulfation
could take up to 10 hours. If desulfation
fails, charging will abort and the display
will show CHARGE ABORTED - BAD
BATTERY.
ABORTED CHARGE
If charging cannot be completed normally,
charging will abort. When charging aborts,
the charger’s output is shut off, and the
display will show CHARGE ABORTED -
BAD BATTERY. Do not continue
attempting to charge this battery. Check
the battery and replace, if necessary.
CHARGE COMPLETION AND MAINTAIN
MODE (FLOAT MODE MONITORING)
Charge completion is indicated by the solid
green CHARGED/MAINTAINING LED
and the digital display showing FULLY
CHARGED - AUTO MAINTAINING.
This means that the charger has stopped
charging and has switched to the Maintain
Mode of operation. NOTE: If the charger
has to provide its maximum maintain
current for a continuous 12 hour period,
it will go into Abort Mode (see Aborted
Charge section). This is usually caused by
a drain on the battery, or the battery could
be bad. Make sure there are no loads on
the battery. If there are, remove them. If
there are none, have the battery checked
or replaced.
MAINTAINING A BATTERY
The MC118 maintains 6 and 12 volt
batteries, keeping them at full charge.
It is not recommended for industrial
applications.
NOTE: The maintain mode technology
allows you to safely charge and maintain
a healthy battery for extended periods
of time. However, problems with the
battery, electrical problems in the
vehicle, improper connections or other
unanticipated conditions could cause
excessive current draws. As such,
occasionally monitoring your battery and
the charging process is required.
USING ENGINE START MODE
Your battery charger can be used to jump
start your car if the battery is low. Follow
all safety instructions and precautions for
charging your battery. Wear complete eye
protection and protective clothing.
WARNING: Using Engine Start mode
WITHOUT a battery installed in the
vehicle could cause damage to the
vehicle’s electrical system.
NOTE: If you have charged the battery
and it still will not start your car, do
not use Engine Start mode, or it could
damage the vehicle’s electrical system.
Have the battery checked.

•9•
1. With the charger unplugged from the
AC outlet, connect the charger to the
battery, following the instructions given
in sections 6 and 7.
2. With the charger plugged in and
connected to the battery and chassis,
press the RATE SELECTION button
until the display shows ENGINE
START - PRESS FOR BATTERY
TEST. Wait for message to change to
ENGINE START ON. Wait two more
minutes.
3. When the display shows READY,
crank the engine until it starts or 5
seconds pass. If the engine does not
start, wait 3 minutes (until the display
shows READY) before cranking again.
This allows the charger and battery to
cool down.
NOTE: During extremely cold weather,
or if the battery is under 2 volts, charge
the battery for 5 minutes before cranking
the engine.
4. If the engine fails to start, charge the
battery for 5 more minutes before
attempting to crank the engine again.
5. After the engine starts, unplug the AC
power cord before disconnecting the
battery clamps from the vehicle.
NOTE: If the engine does turn over but
never starts, there is not a problem with
the starting system; there is a problem
somewhere else with the vehicle. STOP
cranking the engine until the other problem
has been diagnosed and corrected.
ENGINE STARTING NOTES
During the starting sequence, the charger
is set to one of three states:
• Wait for cranking – The charger waits
until the engine is actually being cranked
before delivering the amps for engine start.
• Cranking – When cranking is detected,
the charger will automatically deliver up
to its maximum output as required by the
starting system for up to 5 seconds or until
the engine cranking stops.
• Cool Down – After cranking, the charger
enters a mandatory 3 minute (180
second) cool down state. The digital
display will show COOL DOWN xxx
SECONDS REMAINING. It starts at 180
and counts down to 0. After 3 minutes,
the digital display will change to READY.
USING THE BATTERY VOLTAGE TESTER
1. With the charger unplugged from the
AC outlet, connect the charger to the
battery following the instructions given
in previous sections.
2. Plug the charger AC power cord into
the AC outlet.
3. If necessary, press the BATTERY TYPE
button until the correct type is indicated.
4. Read the voltage on the digital display.
Keep in mind that this reading is only a
battery voltage reading; a false surface
charge may mislead you. Compare the
reading to the following chart.
6V Battery
Voltage
Reading
12V Battery
Voltage
Reading
Battery
Condition
6.4 or more 12.8 or more Charged
6.1 to 6.3 12.2 to 12.7 Needs
charging
Less than
6.1 Less than 12.2 Discharged
TESTER AND CHARGER
When rst turned on, the unit operates only
as a tester, not as a charger. Selecting a
mode activates the battery charger and
deactivates the tester. Pressing the RATE
SELECTION button when the Engine Start
mode is active (except during the 180
second cool down) will shut off the charger
and activate the tester.
POWER-UP IDLE TIME LIMIT
If no button is pressed within 10 minutes
after the battery charger is rst powered up,
the charger will automatically switch from
tester to charger if a battery is connected.
In that case, the charger will be set to the
6<>2A CHARGE/MAINTAIN mode and
AGM battery type.
TESTING AFTER CHARGING
After the unit has been changed from tester
to charger (by selecting a mode), it remains a
charger. To change the battery charger back
to a tester, press the RATE SELECTION
button until the display shows voltage.
NOTE: The battery tester is only designed
to test batteries. Testing a device with
a rapidly changing voltage could yield
unexpected or inaccurate results.
FAN OPERATION
It is normal for the fan to start and stop when
maintaining a fully charged battery. The fan
does not run in Tester Mode. Keep the area
near the charger clear of obstructions, to
allow the fan to operate efciently.
RESTART
If the Mode is changed after charging has
started (by pressing the RATE SELECTION
button), the charging process will restart.

•10 •
12. DISPLAY MESSAGES
0.0V – No battery is detected.
CONNECT CLAMPS – Plugged into the
AC outlet without the clamps connected to
a 6 or 12V battery.
xx.xV – Battery voltage is displayed.
---- – Battery percentage is not yet
available (starting voltage is below 8.0V).
xx.xA – Charging current is displayed.
xxo/o –Percentage of battery charge is
displayed.
WARNING - CLAMPS REVERSED (Red
REVERSED LED ashing) – Plugged
into the AC outlet and the clamps are
connected backwards to a battery. Scrolls
until condition is corrected.
CHARGE/MAINTAIN - PRESS FOR
BOOST – If the Charge/Maintain mode is
selected and the battery starting voltage is
below 12.8V, the charger will automatically
switch to Boost mode. If you press the
mode selection button again, the charger
will go back to Charge/Maintain mode and
stay in Charge/Maintain mode.
BOOST - PRESS FOR SERVICE –
Mode selection button was pressed once.
SERVICE - PRESS FOR ENGINE START –
Mode selection button was pressed again.
ENGINE START - PRESS FOR BATTERY
TEST – Mode selection button pressed
once more.
ANALYZING BATTERY
(Yellow/orange Charging LED lit) –
The charger is checking the battery.
This may take up to ve minutes.
BAD BATTERY – A sulfated battery
is detected.
CHARGE ABORTED - BAD BATTERY
Circumstances that could cause an Abort
situation during charging:
• The battery is severely sulfated or has a
shorted cell and can’t reach a full charge.
• The battery is too large or there is a
bank of batteries and it doesn’t reach full
charge within a set time period.
Circumstances that could cause an Abort
situation during maintaining:
• The battery is severely sulfated or has a
weak cell and will not hold a charge.
• There is a large draw on the battery and
the charger has to supply its maximum
maintain current for a 12 hour period to
keep the battery at full charge.
CHARGING 6V – xxo/o (Yellow/orange
Charging LED lit) – Plugged into the
AC outlet and correctly connected to a
discharged 6V battery.
CHARGING 12V – xxo/o (Yellow/orange
Charging LED lit) – Plugged into the
AC outlet and correctly connected to a
discharged 12V battery.
BATTERY DISCONNECTED –
The charger’s connection to the battery
has been lost.
FULLY CHARGED - AUTO MAINTAINING
(Green Charged/Maintaining LED solid) –
Plugged into the AC outlet and correctly
connected to a fully charged 6 or 12V
battery.
BOOST ON (Yellow/orange Charging
LED lit) – The charger is in Boost mode.
SERVICE ON (Yellow/orange Charging
LED lit) – The charger is in Service mode.
ENGINE START ON – Shows during the
rst 2 minutes of Engine Start mode.
READY – Shows after 2 minutes in
Engine Start mode. The charger is ready
for Engine Start.
COOL DOWN xxx SECONDS
REMAINING – The charger is in a
mandatory 3 minute (180 second) cool
down state.
13. MAINTENANCE AND CARE
A minimal amount of care can keep your
battery charger working properly for years.
• Clean the clamps each time you are
nished charging. Wipe off any battery
uid that may have come in contact with
the clamps to prevent corrosion.
• Occasionally cleaning the case of the
charger with a soft cloth will keep the
nish shiny and help prevent corrosion.
• Coil the input and output cords neatly
when storing the charger. This will help
prevent accidental damage to the cords
and charger.
• Store the charger unplugged from the AC
power outlet in an upright position.
• Store inside, in a cool, dry place. Do not
store the clamps on the handle, clipped
together, on or around metal, or clipped to
the cables.

•11 •
14. TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
The charger will not turn on
when properly connected.
AC outlet is dead.
Poor electrical connection.
Battery is defective.
Check for open fuse or circuit
breaker supplying AC outlet.
Check power cord and extension
cord for loose tting plug.
Have battery checked.
Battery clamps do not
spark when touched
together.
The charger is equipped
with an auto-start feature.
It will not supply current to
the battery clamps until a
battery is properly connected.
The clamps will not spark if
touched together.
No problem; this is a normal
condition.
The battery is connected
and the charger is on, but
is not charging.
The charger is in tester mode,
not charge mode.
Press the MODE SELECTION
button to activate a mode.
No reading on the digital
display.
Charger is not plugged in.
No power at the receptacle.
The display is in sleep mode,
during charging.
Plug the charger into an AC outlet.
Check for open fuse or circuit
breaker supplying AC outlet.
Press the Display button to turn
the display back on.
Yellow/orange CHARGING
LED is solid and the display
shows ANALYZING
BATTERY.
The charger needs to check
the condition of the battery.
The charger has not completed
the checking process. This
process can last for up to 5
minutes, if the starting voltage is
below 8.0V.
The display shows
BAD BATTERY.
The battery is sulfated. Have the battery checked, and
replace, if necessary.
The display shows
CHARGE ABORTED -
BAD BATTERY.
The battery is sulfated and
desulfation has failed.
The battery is too large for
the charger.
Have the battery checked, and
replace, if necessary.
You need a charger with a higher
amp rate.
The display shows
CONNECT CLAMPS.
The clamps are not making a
good connection.
Check for poor connection at
battery and frame.

•12 •
PROBLEM POSSIBLE CAUSE SOLUTION
Short or no start cycle
when cranking engine.
No power at receptacle.
AC cord and/or extension
cord is loose.
The clamps are not making a
good connection.
Failure to wait 3 minutes
between cranks.
The battery may be severely
discharged.
The battery is drawing more
than the engine start rate.
The charger may be
overheated.
Check for open fuse or circuit
breaker supplying AC outlet.
Check power cord and extension
cord for loose tting plug.
Check for poor connection at
battery and frame.
Wait 3 minutes of rest time
before the next crank.
On a severely discharged
battery, use the 15<>40A Boost
mode for few minutes, to help
assist in cranking.
Crank time varies with the
amount of current drawn. If
cranking draws more than the
engine start rate, crank time may
be less than 5 seconds.
The thermal protector may have
tripped and needs a little longer
to reset. Make sure the charger
vents are not blocked. Wait and
try again.
15. SPECIFICATIONS
Input Voltage........................................ 120V AC @ 60Hz, 5.2A max. continous, 25A intermittent
Output Voltage...................................................................6V or 12V, with Auto Voltage Detection
Output Current Rating .....6V/12V DC: 2/6/15A cont.; 40A int. (40 sec. max. on/120 sec. min. off)
125A int. (5 sec. max. on/180 sec. min. off)

•13 •
16. LIMITED WARRANTY
WARRANTY NOT VALID IN MEXICO.
SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,
MOUNT PROSPECT, IL 60056-2179, MAKES THIS LIMITED WARRANTY TO THE
ORIGINAL RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED WARRANTY
IS NOT TRANSFERABLE OR ASSIGNABLE.
Schumacher Electric Corporation (the “Manufacturer”) warrants this battery charger
for two (2) years from the date of purchase at retail against defective material or
workmanship that may occur under normal use and care. If your unit is not free from
defective material or workmanship, Manufacturer’s obligation under this warranty is
solely to repair or replace your product with a new or reconditioned unit at the option
of the Manufacturer. It is the obligation of the purchaser to forward the unit, along with
proof of purchase and mailing charges prepaid to the Manufacturer or its authorized
representatives in order for repair or replacement to occur.
Manufacturer does not provide any warranty for any accessories used with this product
that are not manufactured by Schumacher Electric Corporation and approved for use
with this product. This Limited Warranty is void if the product is misused, subjected
to careless handling, repaired, or modied by anyone other than Manufacturer or if
this unit is resold through an unauthorized retailer. Manufacturer may void this Limited
Warranty if a “warranty void if removed” label is removed from the product.
Manufacturer makes no other warranties, including, but not limited to, express, implied or
statutory warranties, including without limitation, any implied warranty of merchantability
or implied warranty of tness for a particular purpose. Further, Manufacturer shall
not be liable for any incidental, special or consequential damage claims incurred by
purchasers, users or others associated with this product, including, but not limited to,
lost prots, revenues, anticipated sales, business opportunities, goodwill, business
interruption and any other injury or damage. Any and all such warranties, other than the
limited warranty included herein, are hereby expressly disclaimed and excluded. Some
states do not allow the exclusion or limitation of incidental or consequential damages or
length of implied warranty, so the above limitations or exclusions may not apply to you.
This warranty gives you specic legal rights and it is possible you may have other rights
which vary from this warranty.
THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY AND THE
MANUFACTURER NEITHER ASSUMES OR AUTHORIZES ANYONE TO ASSUME
OR MAKE ANY OTHER OBLIGATION TOWARDS THE PRODUCT OTHER THAN
THIS WARRANTY.
Please contact your local Matco distributor for repairs or returns.

•14 •
1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD
GUARDE ESTAS INSTRUCCIONES.
1.1 GUARDE ESTAS INSTRUCCIONES –
Este manual contiene instrucciones
operativas y de seguridad de importancia.
1.2 Manténgase alejado de los niños.
1.3 No exponga el cargador a la lluvia
o a la nieve.
1.4 El uso de un accesorio no recomendado
o suministrado por el fabricante del
cargador de baterías puede provocar
riesgo de incendio, descarga eléctrica o
lesiones a personas.
1.5 Para reducir el riesgo de daños al
enchufe o cable eléctrico, jale del enchufe
en lugar de jalar del cable al desconectar
el cargador.
1.6 No se debe utilizar un alargador a menos
que resulte absolutamente necesario. El
uso de un alargador inadecuado puede
provocar riesgo de incendio o descarga
eléctrica. En caso de que deba utilizarse
un alargador, asegúrese de que:
• Los pasadores en el enchufe del
alargador posean el mismo número,
tamaño y forma que aquellos presentes
en el enchufe del cargador.
• El alargador se encuentre correctamente
conectado y en buenas condiciones
eléctricas; y
• El tamaño del cable sea lo
sucientemente extenso para el
amperaje en CA del cargador como se
especica en la sección 8.
1.7 No utilice el cargador si el mismo posee
un enchufe o cable dañado; substituya el
cable o el enchufe inmediatamente por
una persona calicada en el ramo.
1.8 No utilice el cargador si el mismo recibió
un golpe fuerte, si se cayó o si sufrió
daños de cualquier otra forma; hágalo
revisar por una persona capacitada que
efectúe reparaciones.
1.9 No desarme el cargador; hágalo revisar
por una persona capacitada que efectúe
reparaciones cuando necesite servicio
de mantenimiento o una reparación.
Volver a ensamblar el cargador en forma
incorrecta puede provocar riesgo de
incendio o descarga eléctrica.
1.10 Para reducir el riesgo de descarga
eléctrica, desenchufe el cargador del
tomacorriente antes de intentar llevar a
cabo cualquier actividad de mantenimiento
o limpieza. El simple apagado de los
controles no reducirá este riesgo.
1.11 ADVERTENCIA:
RIESGO DE GASES EXPLOSIVOS.
a. RESULTA PELIGROSO TRABAJAR EN
FORMA CERCANA A UNA BATERÍA DE
PLOMO. LAS BATERÍAS GENERAN
GASES EXPLOSIVOS DURANTE
SU NORMAL FUNCIONAMIENTO.
POR ESTE MOTIVO, RESULTA DE
SUMA IMPORTANCIA QUE SIGA LAS
INSTRUCCIONES CADA VEZ QUE
UTILIZA EL CARGADOR.
b. Para reducir el riesgo de explosión de
una batería, siga estas instrucciones y
aquellas publicadas por el fabricante
de la batería y por el fabricante de
cualquier equipo que intente utilizar
en la proximidad de la batería. Revise
las pautas de precaución en estos
productos y en el motor.
2. PRECAUCIONES DE SEGURIDAD PERSONAL
2.1 Considere la idea de que alguna persona
se encuentre cerca suyo para poder
ayudarlo cuando trabaje en forma
cercana a una batería de plomo-ácido.
2.2 Cuente con una gran cantidad de agua
potable y jabón a mano en caso de que el
ácido de la batería tenga contacto con su
piel, ropa u ojos.
2.3 Utilice protección visual y corporal
completa, incluyendo gafas de seguridad
y prendas de protección. Evite tocar sus
ojos mientras trabaje en forma cercana a
la batería.
2.4 Si el ácido de la batería tiene contacto con
su piel o su ropa, lave de inmediato el área
afectada con agua y jabón. En caso de que
ingrese ácido en un ojo, sumerja el mismo
de inmediato bajo agua potable corriente
por al menos 10 minutos y obtenga
atención médica en forma inmediata.
2.5 NUNCA fume o permita la presencia de
chispas o llamas en la proximidad de una
batería o motor.
2.6 Tenga especial cuidado para reducir el
riesgo de dejar caer una herramienta
de metal sobre la batería. Esto podría
provocar chispas o un cortocircuito en la
batería o en cualquier otra pieza eléctrica
que podría provocar una explosión.
2.7 No utilice elementos personales de
metal tales como anillos, pulseras,
collares y relojes al trabajar con una
batería de plomo-ácido. Una batería
de plomo-ácido puede producir

•15 •
una corriente de cortocircuito lo
sucientemente elevada como para
soldar un anillo o provocar efectos
similares sobre el metal, causando una
quemadura de gravedad.
2.8 Utilice este cargador solamente para
cargar baterías recargables de PLOMO-
ÁCIDO (estándar o AGM) con recomienda
usar capacidad de la batería de 24Ah (6V)
y 44-75Ah (12V). Este cargador no está
destinado a suministrar energía a sistemas
eléctricos de baja tensión más que en una
aplicación de un motor de arranque. No
utilice este cargador de batería para cargar
baterías de pila seca que por lo general
se utilizan con artefactos domésticos.
Estas baterías podrían explotar y provocar
lesiones a personas o daño a la propiedad.
2.9 NUNCA cargue una batería congelada.
2.10 ADVERTENCIA: Este producto
contiene una o más sustancias químicas
conocidas en el Estado de California
como causantes de cáncer y defectos de
nacimiento u otros daños reproductivos.
3. PREPARACIÓN PARA LA CARGA
3.1 Si resulta necesario extraer la batería
del vehículo para cargarla, siempre retire
el terminal con descarga a tierra en
primer lugar. Asegúrese de que todos los
accesorios en el vehículo se encuentren
apagados para evitar la formación de
arcos eléctricos.
3.2 Asegúrese de que el área que rodea a
la batería se encuentre bien ventilada
mientras se carga la batería.
3.3 Limpie los terminales de la batería antes
de cargar la batería. Durante la limpieza,
evite que la corrosión producida por aire
tenga contacto con sus ojos.
3.4 Agregue agua destilada a cada pila hasta
que el ácido de la batería alcance el
nivel especicado por el fabricante de la
batería. No provoque derrames. En lo que
concierne a baterías que no cuentan con
tapas extraíbles para pilas, tales como
baterías de plomo-ácido reguladas por
válvulas (VRLA, por sus siglas en inglés),
siga cuidadosamente las instrucciones de
recarga del fabricante.
3.5 Lea, comprenda y siga todas las
instrucciones para el cargador, la batería,
el vehículo y cualquier equipo que se
utilice cerca de la batería y el cargador.
Controle todas las precauciones
especícas establecidas por el fabricante
de la batería al realizar la carga, así
también como los índices de carga
recomendados.
3.6 Determine la tensión de la batería al
consultar el manual del usuario del
vehículo y asegúrese de que el interruptor
de selección de la tensión de salida
se encuentre establecido en la tensión
correcta (en su caso). Si el cargador
posee un índice de carga ajustable,
cargue la batería en el menor índice en
primer lugar.
4. UBICACIÓN DEL CARGADOR
4.1 Ubique el cargador a la mayor distancia
posible de la batería como lo permitan los
cables de CC.
4.2 Nunca ubique el cargador directamente
por encima de la batería que se carga; los
gases de la batería corroerán y dañarán
el cargador.
4.3 Nunca permita que el ácido de la batería
gotee sobre el cargador al leer el peso
especíco del electrolito o al cargar la
batería.
4.4 No utilice el cargador en un área cerrada o
restrinja la ventilación en cualquier forma.
4.5 No ubique la batería encima del cargador.
5. PRECAUCIONES DE CONEXIÓN EN CC
5.1 Conecte y desconecte las pinzas de
salida CC. sólo después de haber
establecido todos los interruptores del
cargador a la posición de “apagado” (si
es aplicable) y de haber desconectado
el enchufe de C.A. del tomacorriente
eléctrico. Nunca permita que las pinzas
tengan contacto entre sí.
5.2 Sujete las pinzas a la batería y al chasis,
como se indica en en las secciones 6 y 7.

•16 •
6. SIGA ESTOS PASOS CUANDO LA BATERÍA ESTÉ COLOCADA EN EL VEHÍCULO
ADVERTENCIA:
UNA CHISPA PROVOCADA CERCA
DE LA BATERÍA PUEDE CAUSAR LA
EXPLOSIÓN DE LA BATERÍA. PARA
REDUCIR EL RIESGO DE PROVOCAR
CHISPAS CERCA DE LA BATERÍA:
6.1 Ubique los cables de CA y CC
adecuadamente para reducir el riesgo
de daños por la cubierta, la puerta y las
piezas móviles o calientes del motor.
6.2 Manténgase alejado de las paletas del
ventilador, correas, poleas y otras piezas
que podrían provocar lesiones.
6.3 Verique la polaridad de los bornes de
la batería. El borne POSITIVO (POS,
P, +) de la batería generalmente posee
un diámetro mayor al borne NEGATIVO
(NEG, N, -).
6.4 Determine qué borne de la batería
hace descarga a tierra (se encuentra
conectado) con el chasis. Si el borne
negativo hace descarga a tierra con el
chasis (como en la mayor parte de los
vehículos), ver el paso (6.5). Si el borne
positivo hace descarga a tierra con el
chasis, ver el paso (6.6).
6.5 En un vehículo con descarga a tierra
por borne negativo, conecte el gancho
POSITIVO (ROJO) del cargador de
batería al borne POSITIVO (POS, P, +) sin
descarga a tierra de la batería. Conecte
el gancho NEGATIVO (NEGRO) al chasis
del vehículo o al bloque motor alejado
de la batería. No conecte el gancho al
carburador, líneas de combustible o
cuerpos metálicos. Conecte a una pieza
metálica de calibre grueso del marco o
del bloque motor.
6.6 En un vehículo con descarga a tierra
por borne positivo, conecte el gancho
NEGATIVO (NEGRO) del cargador de
batería al borne NEGATIVO (NEG, N, -)
sin descarga a tierra de la batería.
Conecte el gancho POSITIVO (ROJO)
al chasis del vehículo o al bloque motor
alejado de la batería. No conecte al
carburador, líneas de combustible o
cuerpos metálicos. Conecte a una pieza
metálica de calibre grueso del marco o
del bloque motor.
6.7 Al desconectar el cargador, apague todos
los interruptores (en su caso), desconecte
el cable de C.A., retire el gancho del
chasis del vehículo y luego retire el gancho
del terminal perteneciente a la batería.
6.8 Vea Instrucciones de Operación para
duración de la carga.
7. SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE FUERA DEL VEHÍCULO
ADVERTENCIA:
UNA CHISPA PROVOCADA CERCA
DE LA BATERÍA PUEDE CAUSAR LA
EXPLOSIÓN DE LA BATERÍA. PARA
REDUCIR EL RIESGO DE PROVOCAR
CHISPAS CERCA DE LA BATERÍA:
7.1 Verique la polaridad de los bornes de
la batería. El borne POSITIVO (POS,
P, +) de la batería generalmente posee
un diámetro mayor al borne NEGATIVO
(NEG, N, -).
7.2 Sujete al menos un cable aislado de
batería de 24 pulgadas (61 cm) de largo
con calibre 6 según el Calibre americano
de cables (AWG, por sus siglas en inglés)
al borne NEGATIVO (NEG, N, -) de la
batería.
7.3 Conecte el gancho POSITIVO (ROJO) del
cargador al borne POSITIVO (POS, P, +)
de la batería.
7.4 Ubíquese junto con el extremo libre del
cable que previamente sujetó al borne
NEGATIVO (NEG, N, -) de la batería a
la mayor distancia posible de la batería.
Luego conecte el gancho NEGATIVO
(NEGRO) del cargador al extremo libre
del cable.
7.5 No se ubique en posición frontal a la
batería al realizar la conexión nal.
7.6 Al desconectar el cargador, siempre
hágalo en forma inversa al procedimiento
de conexión y realice la primera conexión
tan lejos de la batería como sea posible.
7.7 Una batería marina (para barcos) se
debe retirar y cargar en tierra. Para
realizar una carga a bordo se necesitan
equipamientos especialmente diseñados
para uso marino.

•17 •
8. CONEXIONES A TIERRA Y ENERGÍA DE CA
8.1 Este cargador de batería está destinado a
un uso en un circuito con tensión nominal
de 120 V. El enchufe se debe conectar
a un tomacorriente adecuadamente
instalado y que cuente con descarga
a tierra de acuerdo con todas las
ordenanzas y códigos. Los pasadores del
enchufe deben adaptarse al receptáculo
(tomacorriente). No utilizar con un
sistema que no posea descarga a tierra.
8.2 PELIGRO: Nunca altere el cable o
enchufe de C.A. suministrado, si no se
ajusta al tomacorriente, haga instalar un
tomacorriente adecuado con descarga
a tierra por medio de un electricista
capacitado. Una conexión inadecuada
puede provocar un riesgo de descarga
eléctrica o electrocución.
NOTA: De acuerdo a las Leyes
Canadienses, el uso de un enchufe
adaptador no es permitido en el Canada.
El uso de un enchufe como adaptador
no se recomienda y no debe ser utilizado
Estados Unidos.
8.3 USO DE UN CABLE DE EXTENSIÓN
El uso de una extensión no se
recomienda. Si debe usar una extensión,
siga estas pautas:
• Las clavijas del enchufe del cable de
extensión debe ser el mismo número,
tamaño y forma que las del enchufe del
cargador.
• Asegúrese de que el cable de extensión
esté conectado correctamente y en
buenas condiciones eléctricas.
• El tamaño del cable debe ser lo
sucientemente extenso para el calibre
de amperios del cargador de CA, como
se especica a continuación:
Longitud del cable (pies) 25 50 100 150
Calibre del cable AWG* 18 16 14 14
*AWG-American Wire Gauge
9. INSTRUCCIONES DE MONTAJE
9.1 Desenrede todos los cordones y extienda los cables antes de usar el cargador de baterías.
10. PANEL DE CONTROL
PANTALLA DIGITAL
La pantalla digital indica la condición de
la batería y el cargador. Vea la sección
Muestra de Mensajes para obtener una
lista completa de los mensajes.
NOTA: Durante la carga, la pantalla se
pondrá en el modo de suspensión y no se
mostrará el porcentaje de carga o voltaje
de la batería. Para activar la pantalla de
nuevo, pulse el botón Display.
BOTÓN DE PANTALLA
Utilice este botón para ajustar la función de
la pantalla digital a uno de los siguientes:
VOLTAGE (Tensión) – La pantalla digital
muestra la tensión en las pinzas
de batería pertenecientes al cargador
en volts de CC.
CURRENT (Corriente) – La pantalla
digital muestra la corriente de carga, en
amperios.
BATTERY % (Porcentaje de batería) –
La pantalla digital muestra un porcentaje
de carga estimado de la batería
conectada a las pinzas de batería
pertenecientes al cargador.
NOTA: Para ahorrar energía, presione el
botón de la pantalla hasta que la pantalla
se apague.
BOTÓN DE SELECCIÓN DE VELOCIDAD
Utilice este botón para seleccionar uno de
los siguientes:
• 6<>2A CHARGE/MAINTAIN (cargada/
mantenimiento) – Para la carga de
baterías pequeñas y grandes. No se
recomienda para aplicaciones industriales.
• 15<>40A BOOST (impulsar) –
Aumenta el voltaje y envía una descarga
rápida de energía a la batería, para que
las baterías totalmente descargadas
vuelvan a funcionar.
• 15<>40A SERVICE (servicio) –
Mantiene un voltaje estable a 13,6 V
para evitar la descarga de la batería
durante el servicio o cuando está inactiva
en una sala de exposición. Siempre
utilice en combinación con una batería.
• 125A ENGINE START (arranque de
motor) – Proporcionar amplicadores
adicionales para el arranque de un motor
con una débil o agotado la batería. Siempre
utilice en combinación con una batería.

•18 •
INDICADORES LED
LED CLAMPS REVERSED
(pinzas invertidas) [rojo] parpadea:
Las conexiones están inversas.
LED CHARGING (carga)
[amarillo / naranja] encendido:
El cargador está cargando la batería.
LED CHARGED/MAINTAINING
(cargado/mantenimiento) [verde]
encendido: La carga de la bateria está
completa y que el cargador cambió a
modo mantener.
NOTA: Consulte la sección Instrucciones
de Operación para obtener una descripción
completa de los modos del cargador.
BOTÓN DE TIPO DE BATERÍA
Utilice este botón para establecer el tipo
de batería.
STANDARD ( estándar)– Se utiliza en
automóviles, camiones y motocicletas,
este tipo de baterías cuentan con tapas
de ventilación y a menudo se las clasica
como de “bajo mantenimiento” o “libre de
mantenimiento”. Este tipo de baterías está
diseñado para suministrar rápidas ráfagas
de energía (tales como los arranques de
motores) y poseen un mayor recuento en
placa. Las placas asimismo serán más
delgadas y poseerán una composición
de materiales algo diferente. Las baterías
regulares no se deben utilizar en aplicaciones
de ciclo profundo.
AGM – La construcción de la malla de
bra de vidrio absorbente permite la
suspensión del electrolito en extrema
proximidad con el material activo de la
placa. En teoría, esto aumenta tanto la
eciencia de la descarga como de la
recarga. Las baterías AGM constituyen
una variedad de las baterías Selladas
VRLA (de plomo-ácido reguladas por
válvula). Entre sus usos más comunes
se encuentran baterías con arranque de
motor de alto rendimiento, para deportes
intensos, de ciclo profundo, solares y de
acumuladores.
11. INSTRUCCIONES DE OPERACIÓN
ADVERTENCIA: Una chispa provocada
cerca de la batería puede causar una
explosión.
IMPORTANTE: No arranque el vehículo
con el cargador conectado a la toma
de CA (excepto durante el arranque del
motor), o puede resultar en daños al
cargador.
NOTA: Este cargador está equipado
con un auto-recticador. La corriente no
llegará a las pinzas de la batería hasta
que la batería Las pinzas no harán corto
si se juntan una con otra.
INDICADOR DE CONEXIÓN
DE LA BATERÍA
Si el cargador no detecta una batería
conectada correctamente, la carga no
se iniciará y la pantalla digital mostrará
uno de los dos mensajes. Si la pantalla
muestra CONNECT CLAMPS, asegúrese
de que el cargador está conectado a la
batería y las puntas de conexión están
limpias y hacen una buena conexión. Si
la pantalla muestra WARNING - CLAMPS
REVERSED, desenchufe el cargador
de la toma de corriente, invierta las
conexiones de la batería y luego conecte
el cargador de nuevo.
CARGA DE LA BATERÍA
EN EL VEHÍCULO
1. Apague todos los accesorios del
vehículo.
2. Mantenga el cofre abierto.
3. Limpie las terminales de la batería.
4. Coloque el cargador sobre una
supercie seca y no inamable.
5. Coloque los cables de CA / CC lejos
de las aspas del ventilador, bandas,
poleas y otras partes móviles.
6. Conectar la batería según las
instrucciones que indicadas en las
secciones 6 y 7.
7. Conecte el cargador a la toma de
corriente.
8. Seleccione el tipo de batería y el modo
de carga. Consulte la sección 12 para
mostrar los detalles del mensaje.
9. El LED amarillo / naranja CHARGING
se iluminará, y la pantalla mostrará
ANALYZING BATTERY mientras el
cargador determina que la batería
esté conectada correctamente y el
estado de la batería.
10. Cuando la carga está completa,
desconecte el cargador de la
alimentación de CA, retire la pinza del
chasis del vehículo y quite la pinza de
la terminal de la batería.
CARGA DE LA BATERÍA
FUERA DEL VEHÍCULO
1. Coloque la batería un área bien
ventilada.
2. Limpie las terminales de la batería.
3. Conectar la batería según las
instrucciones que indicadas en las
secciones 6 y 7.

•19 •
4. Conecte el cargador a la toma de
corriente.
5. Seleccione el tipo de batería y el modo
de carga. Consulte la sección 12 para
mostrar los detalles del mensaje.
6. El LED amarillo / naranja CHARGING
se iluminará, y la pantalla mostrará
ANALYZING BATTERY mientras el
cargador determina que la batería
esté conectada correctamente y el
estado de la batería.
7. Cuando la carga está completa,
desconecte el cargador de la corriente
AC, desconecte la pinza negativa, y
por último la pinza positiva.
8. Una batería marina (de barco) se
debe retirar y cargar en tierra.
TIEMPOS DE CARGA DE LA BATERÍA
APLICACIÓN
TAMAÑO DE
LA BATERÍA TIEMPO DE CARGA (Horas)
2A 6A 8A 10A
POWERSPORTS 6Ah 6
32 Ah 15
AUTOMOTOR 300 CCA 12
1000 CCA 30
MARINA 50 Ah 15
105Ah 33
2
5
4
10
5
11
1, 75
4, 5
3, 5
8,5
4,2 5
9, 5
1,5
4
3
7
3,5
8
Los tiempos están basados en un 50% descargada
batería y pueden cambiar, dependiendo de la edad y la
condición de la batería.
CARGA AUTOMÁTICA
Cuando se realiza una carga automática,
el cargador cambia del maintain mode
[modo de mantenimiento] automáticamente
después que la batería se cargue.
MODO SERVICE
Suministra 15 A<>40 A a 13.6 V. La luz
LED DE CARGA amarilla/naranja está
encendida. Durante el modo Service
(servicio), el porcentaje de batería no es
válido. Si se presiona el botón de pantalla,
la pantalla mostrará el voltaje de la batería
y la corriente estimada. Siempre utilice en
combinación con una batería.
DESULFATACIÓN
Si la batería está descargada por un
periodo de tiempo prolongado, podría
sulfatarse y no aceptar una carga normal.
Si el cargador detecta una batería
sulfatada, el cargador se cambiará a un
modo especial de operación diseñado
para este tipo de baterías, y la pantalla
mostrará BAD BATTERY. Si tiene éxito,
la carga normal se reanudará después
de que la batería está desulfatada.
La desulfuración puede durar hasta
10 horas. Si la desulfuración falla, la
carga se abortará y la pantalla mostrará
CHARGE ABORTED - BAD BATTERY.
CARGA ANULADA
Si no se puede completar la carga
normalmente, la carga se anulará. Cuando
la carga se interrumpe, la salida del
cargador se apaga y la pantalla mostrará
CHARGE ABORTED - BAD BATTERY.
No continúe intentando cargar esta
batería. Revise la batería y reemplácela si
es necesario.
FINALIZACIÓN DE LA CARGA
Y MODO DE MANTENIMIENTO
(MONITOREO A MODO DE FLOTE)
La carga completa se señala mediante
el LED verde CHARGED/MAINTAINING
sólido y la pantalla digital que muestra
FULLY CHARGED - AUTO MAINTAINING.
Esto signica que el cargador ha dejado de
cargar y ha cambiado el funcionamiento al
Modo de Mantener. NOTA: Si el cargador
tiene que funcionar al máximo en corriente
continua de mantenimiento a un periodo
de 12 horas, se transladará al Modo de
Anulada (véase la sección Carga Anulada).
Esto es ocacionalmente causado por una
pérdida de energía en la batería o la batería
está dañada. Asegúrese que no escape de
carga en la batería y si la hay evítela, en
caso contrario, verique o reémplace la
batería.
MANTENIENDO UNA BATERÍA
El MC118 carga y mantiene las baterías
de 6 y 12 voltios, mantenerlos a carga
completa.
NOTA: La tecnología de modo de
mantenimiento le permite cargar de
forma segura y mantener una batería
en buen estado durante largos períodos
de tiempo. Ahora, los problemas con
la batería, problemas eléctricos del
vehículo, conexiones equivocadas u otras
condiciones que surgan, podrías causar
absorsión de corriente excesiva. De modo
que, ocasionalmente seguimiento de su
batería y el proceso de carga se requiere.
UTILIZAREL MODO DE ENCENDIDO
DE MOTOR
El cargador de batería se puede utilizar
para impulsar el auto si la batería está
baja. Siga todas las instrucciones y
precauciones de seguridad en la carga de
la batería. Use protección completo de
los ojos y la ropa de protección.
¡ADVERTENCIA: Utilizando el modo
de Arranque del Motor SIN la batería
instalada en el vehículo, dañará el
sistema eléctrico!
NOTA: Si usted ya ha cargado la batería y
aún no arranca el auto, no utilice la opción
de arranque, porque esto podría dañar el
sistema eléctrico del vehículo. Haga revisar
la batería.

•20 •
1. Con el cargador desenchufado
del tomacorriente de CA, conecte
el cargador a la batería siguiendo
las instrucciones que guran en la
secciónes 6 y 7.
2. Con el cargador enchufado y
conectado a la batería y al chasis,
presione el botón RATE SELECTION
hasta que la pantalla muestre ENGINE
START - PRESS FOR BATTERY
TEST. Espere a que el mensaje
cambie a ENGINE START ON. Espera
dos minutos.
3. Quando la pantalla muestra READY,
déle arranque al motor hasta que
se ponga en marcha o que pasen
5 segundos. Si el motor no arranca
espere 3 minutos (hasta la pantalla
muestre READY ) antes de intentarlo
de nuevo. Esto permite al cargador y
la batería que se enfríen.
NOTA: Bajo clima frío extremo o si la
batería es inferior a 2 volts, cargue la
batería por 5 minutos antes de poner en
marcha el motor.
4. Si el motor no arranca, cargue la
batería por 5 minutos más antes de
darle arranque nuevamente.
5. Después de que el motor se puso
en marcha desenchufe el cable
de alimentación de CA antes de
desconectar las pinzas de la batería
del vehículo.
NOTA: Si el motor gira, pero no enciende,
no existe un problema con el sistema de
arranque, sino en cualquier otra parte
del vehículo. DEJE de darle arranque
al motor hasta que el otro problema se
diagnostique y se corrija.
NOTAS SOBRE EL ARRANQUE
DEL MOTOR
En la secuencia de arranque que gura
anteriormente el cargador se congura en
uno de estos tres estados:
• Esperar para dar arranque – El cargador
espera hasta que se le de arranque al
motor antes de suministrarle amperes
para que arranque.
• Dar arranque – Cuando el cargador
detecta que se está dando arranque
automáticamente dará la potencia
máxima que se requiere para el sistema
de arranque hasta 5 segundos o hasta
que el intento de arranque se detenga.
• Enfriar – Después de la puesta en
marcha, el cargador entra en un estado
de enfriamiento obligatorio de 3 minutos
(180 segundos). La pantalla digital
mostrará COOL DOWN xxx SECONDS
REMAINING. La cuenta regresiva
comienza en 180 y llega hasta 0. Después
de 3 minutos, la pantalla digital cambiará
de mostrar la cuenta a mostrar READY.
UTILIZAR EL PROBADOR DE TENSIÓN
DE BATERÍA
1. Con el cargador desenchufado del
tomacorriente de CA, conecte el
cargador a la batería siguiendo las
instrucciones que guran en las
secciones anteriores.
2. Enchufe el cable de alimentación de CA
del cargador al tomacorriente de CA.
3. Si fuera necesario, presione el botón
BATTERY TYPE hasta que el tipo
correcto se indique.
4. Lea la tensión de la pantalla digital.
Tenga en cuenta que esta lectura es
solamente una lectura de la tensión
de la batería, una falsa carga de
supercie podría engañarlo. Compare
la lo mostrado con la siguiente gráca.
Indicación
de Voltaje a
6 Voltios
Indicación
de Voltaje a
12 Voltios
Condición
de la
Batería
6,4 o más 12,8 o más Cargada
6,1 a 6,3 12,2 a 12,7 Necesita
ser cargada
Menos de
6,1 Menos de 12,2 Descargada
PROBADOR Y CARGADOR
Cuando se enciende por primera vez, la
unidad funciona sólo como probador, no
como cargador. Al seleccionar el modo
active el cargador de la batería y desactive
el probador. Si presiona el botón RATE
SELECTION cuando el LED ENGINE
START está encendido (excepto durante
los 180 segundos de enfriamiento) cerrará
el cargador y activará el probador.
ENCENDER EL LÍMITE DE TIEMPO
DE INACTIVIDAD
Si no botón se presiona dentro de los 10
minutos después de que el cargador de
batería se encendió por primera vez, el
cargador automáticamente cambiará de
probador a cargador si la batería está
conectada. En ese caso, el cargador
se ajustará a la seleccióne de modo de
6<>2A CHARGE/MAINTAIN y el tipo de
batería AGM.
