Maxima VNG350 User manual

Spangenberg International B.V. – Rendementsweg 24P – 3641 SL Mijdrecht – Holland – T. [phone] – F. [phone]
[e-mail] – www.spangenberg.nl
MAXIMA VNG350
GEBRUIKERSHANDLEIDING
USER MANUAL
VOOR GEBRUIK DIENT U DEZE GEBRUIKERSHANDLEIDING UITVOERIG TE LEZEN
BEFORE USING THIS PRODUCT YOU SHOULD READ THIS USER MANUAL PROPERLY

2
Nederlands - Voorwoord
Algemeen
Uw nieuwe vaatwasmachine, de Maxima VNG350, is geproduceerd met geavanceerde
productietechnieken. Elke glazenwasser wordt in de fabriek geïnspecteerd en getest, om
een veilige en betrouwbare machine te kunnen waarborgen. Aan alle nationale
standaarden wordt voldaan.
Lees deze gebruikershandleiding zorgvuldig door voordat u de glazenwasser installeert en
gebruikt. Gebruik het apparaat volgens deze handleiding om veiligheid en duurzaamheid
van het apparaat te waarborgen, op deze manier zult u het meeste plezier aan de
glazenwasser beleven.
In deze gebruikershandleiding komen installatie, gebruik en onderhoud aan bod. Bewaar
de handleiding goed totdat u bekend bent met de machine en bewaar het document op
een droge plaats, binnen handbereik. Alle gebruikers zouden moeten weten waar de
handleiding wordt bewaard, zodat deze gemakkelijk kan worden gevonden. Indien uw
handleiding onleesbaar of beschadigd is, kunt u altijd een kopie opvragen bij uw
leverancier.
Verklaring
Ons bedrijf behoudt zich het recht voor om wijzigingen door te voeren, in de
gebruikershandleiding en andere relevante materialen, om de prestaties van onze
producten te verhogen. Bij schade of lichamelijk letsel, veroorzaakt bij onderhoud of
gebruik op een andere manier dan als beschreven in deze handleiding of door niet
geautoriseerd personeel, is ons bedrijf niet aansprakelijk.
Technische Ondersteuning
Neem contact op met uw lokale, geautoriseerde servicedienst indien u technische
ondersteuning nodig heeft.

3
Inhoudsopgave
1. Technische gegevens 4
2. Waarschuwingstekens 5
3. Veiligheid 6
4. Vervoer en verplaatsen 7
5. Installatie tekening 8
6. Elektrisch schema 9
7. Gebruik 10
8. Schoonmaken en onderhoud 12
9. Verantwoordelijkheden van de gebruiker 14
10. Service/ begeleiding 15
11. Garantie voorwaarden 16

4
TECHNISCHE GEGEVENS
Model
VNG350 Ultra
V
NG350
ELEKTRISCH VERMOGEN (KW)
3,3
3,3
VOLTAGE (VAC)
230v
230v
FREQUENTIE (Hz)
50
50
WASCAPACITEIT (KORVEN/UUR)
30
30
WASTANK CAPACITEIT (LITER)
9,2
9,2
BOILER CAPACITEIT (LITER)
2,8
2,8
WASWATER TEMPERATUUR (°C)
50
-
55
50
-
55
SPOELWATER TEMPERATUUR (°C)
80
-
85
80
-
85
WATER TOEVOER DRUK (Bar)
2
-
4
2
-
4
WATER TOEVOER TEMPERATUUR (°C)
35
-
45
35
-
45
WASPOMP VERMOGEN (KW)
0,
26
0,
26
VERWARMINGSELEMENT TANK (KW)
2
2
VERWARMINGSELEMENT BOILER (KW)
2,950
2,950
MAXIMALE GELUIDSSTERKTE (dBA)
~85
~85
GEWICHT (KG)
35
±5
35
±5
AFMETINGEN (BREEDTE-LENGTE-HOOGTE)
(mm)
420x470x620
420x470x620
KORF AFMETINGEN (mm)
355x355x150
355x355x150
WASTIJD (SEC)
120
120
BESCHERMING
IP
X5
IP X5

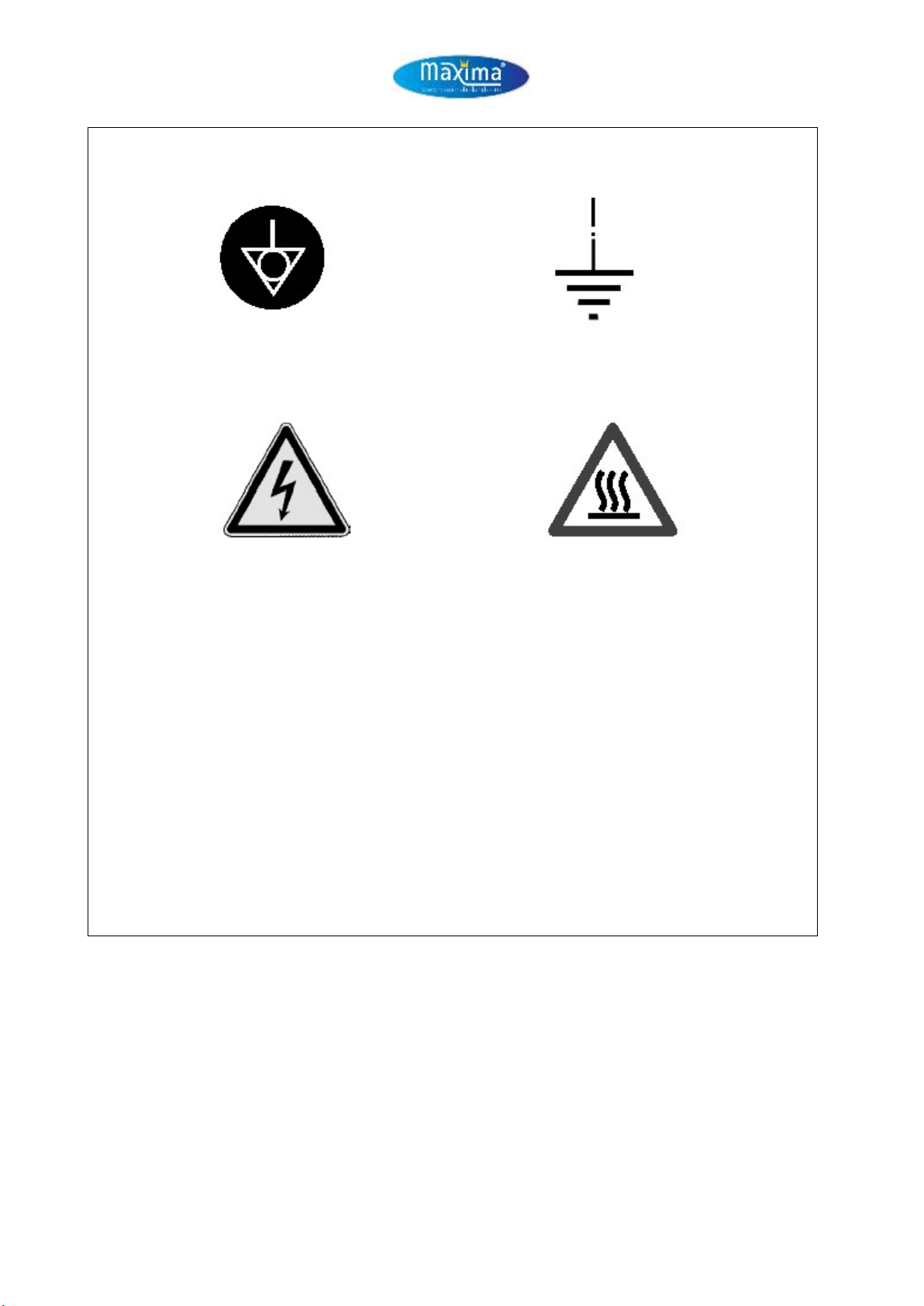

Waarschuwingstekens

5
VEILIGHEID
AARDING ELECTRICITEITSNET
PE
AARDING
OVERHITTING
VOEDING AANSLUITINGEN
230V / 50 Hz
VOLTAGE : 230V
NETWERK CONNECTIE: MONOPHASE
GEAARD
FREQUENTIE : 50 Hz
VERMOGEN

6
Om perfect gebruik te kunnen garanderen moeten de gebruikers extra aandacht geven
aan de volgende punten:
 De glazenwasser mag niet in de felle zon geplaatst worden.
 Maak de glazenwasser nooit schoon met een waterslang of hogedrukspuit. Zorg
ook dat de glazenwasser in een droge ruimte staat en niet in water of een vochtige
omgeving is geplaatst.
 De glazenwasser mag alleen gebruikt worden door personeel dat hier voor
opgeleid/geïnformeerd is met deze handleiding als richtlijn.
 De glazenwasser moet geïnstalleerd worden aan de hand van lokale wetten. Ook
moet het apparaat staan in een goed geventileerde ruimte of onder een afzuigkap.
Heet water, stoom en vocht die door de glazenwasser geproduceerd worden
kunnen anders voor schade aan de elektrische onderdelen van het apparaat
zorgen.
 De omgevingstemperatuur waar het apparaat staat moet tussen de +5 graden en
+40 graden Celsius zijn.
 Het apparaat mag niet met water gevuld worden dat warmer is dan +45 graden
Celsius.
 Het apparaat mag niet ontkoppeld of verplaatst worden als deze in werking is.
 Als het apparaat lange tijd moet werken moet hij 1 uur stil gezet worden na elke 4
uur die het apparaat heeft gewerkt.
 De kunststof onderdelen van de glazenwasser kunnen beschadigen door lage
kwaliteit zeep. Wij raden aan hiervoor een professioneel bedrijf voor
reinigingsmiddelen en aansluitingen te raadplegen of bij de fabrikant te informeren.
 Er moet een waterontharder tussen de watertoevoer en de glazenwasser
geplaatst worden. Dit om te voorkomen dat het apparaat schade oploopt door
verkalking. Door verkalking kan het apparaat ook minder goed functioneren.

7
Vervoer en verplaatsen
Transport:
 De machine moet verticaal op een pallet geplaatst worden met mankracht.
 Vervoer moet plaats vinden door de machine op de vorken van de pompwagen te
plaatsen.
 Als de machine over grote afstand verplaatst moet worden moet deze langzaam
verplaatst worden en bevestigd worden aan de pallet, of in balans gehouden
worden door extra personeel om zo schokken en schade te voorkomen.
 Zorg dat het product niet valt, botst of schokt tijdens het verplaatsen.
 De leverancier en fabrikant zijn niet aansprakelijk voor schade tijdens het
verplaatsen van de machine.
Installatietekening van de machine.
Veranderen van locatie:
Het apparaat mag na installatie niet van locatie veranderd worden. De
aansluitingen kunnen niet verlengd of vervangen worden. Doet u dit
toch, dan zijn alle gevolgen naar aanleiding hiervan voor eigen risico.

8
Er moet door de gebuiker aan het volgende voldaan worden:
De stroomaansluiting van het apparaat moet
aangesloten zijn op een stopcontact dat niet hoger zit
dan 170cm. En deze moet gecontroleerd worden door
een gecertificeerde electriciën.
Dit is de schroef bij aansluiting va
n
externe aarding
Om het apparaat te aarden moet de aardedraad
goed bevestigd worden aan het juiste aansluitpunt in
de stekker.
Op circa 25-50cm hoogte in de muur moet een 1/2“
watertoevoerpijp komen met 3/4” kraan aansluiting
voor de watertoevoer van de machine.
De stroomaansluiting moet aan een 30 mA
aardeweerstand verbonden worden als bescherming
tegen stroomlekkage en alle gevolgen van dien.
De afvoer moet aangesloten worden op een 40-
50mm dikke afvoerpijp welke hooguit 2cm van de
grond mag zitten als u de gewone VNG350 gebruikt.
Maakt u gebruik van de Ultra dan mag deze
maximaal 60cm van de grond zijn. Deze moet achter
het apparaat komen.
Vergeet de slangen van de zeep en/of glansspoel niet
in de juiste jerrycans te hangen, en de gewichtjes te
plaatsen aan het uiteinde van de slangetjes.
De VNG350 heeft alleen een slangetje voor
glansspoelmiddel.
De machine heeft stelpoten welke zo afgesteld
moeten worden, dat het apparaat waterpas staat en
op een goede hoogte, zodat het apparaat zonder
problemen gebruikt kan worden.
De werkomgeving van het apparaat moet vrij zijn van
vocht en stoom. Zorg dus voor goede ventilatie en/of
een afzuigkap.

9
Elektrisch Schema VNG350 & VNG350 Ultra

10
Gebruik van het apparaat
 Installeer de aansluitingen (stroom, watertoevoer en waterafvoer) volgens de
installatie-instructies.
 Druk op de aan/uit knop links (groen) op het bedieningspaneel om het apparaat aan
te zetten. Het apparaat begint dan automatisch met water te vullen. Dit stopt ook
automatisch zodra het juiste waterniveau behaald is. Hierna begint het apparaat
met het water te verwarmen wat dan ongeveer 25-30 minuten duurt. Let wel op dat
de stop en het filter geplaatst zijn tijdens het vullen.
 Na 30-45 minuten zal het apparaat klaar zijn met vullen en verwarmen en is het
apparaat klaar om de vaat te gaan wassen. Als u al eerder begint met wassen, zal
de vaat niet goed schoon en droog worden door te lage watertemperaturen.
 De dispensers (van VNG350 Ultra) voor glansspoelmiddel en zeep werken
automatisch. Als U meer of minder wilt gebruiken kunt U dit instellen met de witte
schroefjes die op de pomp zit.
Glansspoelpomp Zeeppomp
Wel moet u zorgen dat de slangen goed in de jerrycans hangen, en de gewichtjes
zijn geplaatst aan het uiteinde van de slangen.
 Als u handmatig zeep toevoegd, kan dit nadat het water is opgewarmd, dus 30-40
minuten na het aan zetten. Deze kunt u gewoon in de watertank toevoegen. U dient
hiervoor de dosering van het betreffende wasmiddel aan te houden.
 Verwijder met een spons of borstel eerst de grote voedselresten van de schoteltjes
die u in de machine wilt wassen. Als u ze hierna nog even afspoelt kunt u ze in de
korf plaatsen en deze in de glazenwasser plaatsen.

11
Gebruik hiervoor geen afwasmiddelen, maar alleen heet water. Als u deze resten
niet verwijderd kunnen deze voedselresten het filter verstoppen en de was en spoel
armen blokkeren.
 Na het sluiten van de deur drukt u op de wasknop (naast de aan/uit knop) om het
automatische wasprogramma te starten. Deze wasperiode duurt circa 120
seconden. 102 seconden om te wassen, 3 seconden om de zeep af te voeren en
15 seconden om na te spoelen. Al de fases in een wasprogramma worden
automatisch uitgevoerd bij het indrukken van de wasknop (naast de aan/uit knop).
 Aan het einde van het programma moet u de vaat minimaal 30 seconden laten
afkoelen voor u deze aan raakt. Dit om brandwonden te voorkomen.
 Nadat u nieuwe vaat heeft geplaatst en de deur weer sluit, zal het programma
opnieuw beginnen zolang u de wasknop (naast de aan/uit knop) aan laat staan.
 Het legen van de VNG350 doet u door de stop, die in de afvoerpijp/filter zit, te
verwijderen. De machine zal dan automatisch leeglopen. Bij de VNG350 Ultra moet
de afvoerpijp worden verwijderd. Zet het apparaat uit. Hierna kunt u de meest
rechter knop omschakelen. Deze activeert de pomp en zal het water wegpompen.
 LET OP: Het apparaat moet geinstalleerd en gebruikt worden zoals in deze
gebruikershandleiding is beschreven. Als er zich problemen of defecten voordoen
neem dan contact op met de transporteur of wederverkoper.
 Als het apparaat een storing heeft, mogen alleen geautoriseerde
servicemonteurs het apparaat nakijken. Als andere personen het apparaat
nakijken valt dit niet binnen de garantie.
 De fabrikant/importeur nemen geen verantwoordelijkheid voor alle gevolgen
die ontstaan door derden die aan het apparaat sleutelen. Tijdens onderhoud
of reparatie mogen geen onderdelen van andere merken worden gebruikt. Bij
gebruik van onderdelen van een ander merk vervalt de garantie.

12
Schoonmaken en Onderhoud
Dagelijks onderhoud moet worden uitgevoerd door iemand die op de hoogte is van de
veiligheidsinstructies die hier onder volgen. Sluit hiervoor eerst elektriciteit- en
wateraansluitingen af en koppel deze los.
Dagelijks onderhoud: Dagelijks onderhoud moet door de gebruiker uitgevoerd worden.
Om dit dagelijks te doen zouden de volgende stappen met regelmaat tussen wasbeurten
door gedaan moeten worden:
1. De was- en spoelarmen moeten worden losgemaakt en daarna goed
schoongemaakt worden. Vuil en/of etensresten moeten worden verwijderd met een
borstel, water of luchtdruk.
2. Zolang er water in het apparaat staat mag het filter niet verwijderd worden.
3. Resten in de wastank moeten ook worden verwijderd en de tank moet
schoongemaakt worden (start geen nieuw programma voor u het filter weer terug
hebt geplaatst).
4. Als het apparaat meer dan 5 uur niet gebruikt wordt moet u het water uit het
apparaat weg laten lopen.
5. Het filter moet los gemaakt worden en goed gereinigd worden. Vergeet niet het filter
terug te plaatsen voor u een nieuw programma start of het apparaat weer met water
vult.
6. De watertank moet met een spons of doek schoon gemaakt worden. Gebruik hierbij
voldoende water.
7. Plaats na het schoonmaken eerst alle onderdelen terug in het apparaat. Als u dit
vergeet kan dit ernstige gevolgen hebben voor het apparaat, wat niet binnen de
garantie valt.
8. Zorg dat het apparaat goed kalk- en vuilvrij blijft. Als het apparaat te lang niet
schoongemaakt wordt kan dit de werking van het apparaat beïnvloeden.

13
Periodiek onderhoud moet ook uitgevoerd worden door de gebruikers.
Periodiek onderhoud moet minstens 1 keer per maand uitgevoerd worden door de
gebruiker. Dit moet gedaan worden na het dagelijks onderhoud en dus als het apparaat
weer gebruiksklaar is, maar zonder vaat in het apparaat.
Voeg een halve kilo anti-kalk toe in het apparaat en laat het apparaat een half uur wassen
zodat deze zichzelf schoon wast. Hierna kunt u het water weg laten lopen en het apparaat
zich opnieuw laten vullen met schoon water. Herhaal het proces nog een keer, maar nu
dus alleen met schoon water. Laat wederom het water weg lopen. De machine is nu weer
klaar voor gebruik.
Controleer of de sproeiers niet verstopt zitten door kalk of vuil. Indien deze niet open zijn,
kunt u ze open maken door de sproeiers los te draaien en af te spoelen en/of door te
prikken.
Als het apparaat lange tijd niet gebruikt wordt, moet u het water uit de boiler laten lopen.
Om dit te doen verwijderd u de tap/plug aan de onderzijde van de boiler. Water wat te lang
in de boiler staat kan voor problemen zorgen. Let wel op dat als u dit bij voorbaat doet
omdat het apparaat lange tijd niet gebruikt gaat worden, het water in de boiler heet is. Laat
het water in de boiler dus eerst enkele uren afkoelen voor u de tap/plug verwijderd.
Water drain tap
Rinsing arm Washing arm

14
Verantwoordelijkheden van de gebruiker
 De machine moet aangesloten worden door een gecertificeerd elektriciën. Er moet
gebruik worden gemaakt van een 1x16A zekering 30mA aardlekschakelaar op
maximaal 170cm hoogte voor de 230V versie.
 De beschermfolie moet direct na installatie van de machine worden verwijderd.
 De stroomkabel (3x2.5 mm2 H07 RNF), watertoevoerslang (3/4”) en afvoerslang
worden bij de machine geleverd.
 Waar de machine geïnstalleerd wordt moet op 25-50cm hoogte in de muur een ½“
watertoevoerpijp komen met 3/4” kraan aansluiting voor de watertoevoer van de
machine. Voor de waterafvoer moet er op ongeveer 2cm hoogte een afvoerbuis
komen in de muur waar de machine geplaatst wordt. (Deze mag hoger (max 60cm)
zitten indien u een VNG350 Ultra heeft.)
 Een afzuigkap of ventilatiesysteem moet aanwezig zijn waar de glazenwasser
geïnstalleerd wordt. De gebruiker moet er namelijk voor zorgen dat de bediening en
elektra in de machine vrij blijft van vocht, condensatie en waterdampen.
 De machine heeft stelpoten welke zo afgesteld moeten worden dat het apparaat
waterpas staat en op een goede hoogte zodat het apparaat zonder problemen
gebruikt kan worden.
 De fabrikant neemt geen verantwoordelijkheid voor schade of problemen aan het
apparaat en andere apparaten die verbonden staan aan dezelfde stroomtoevoer.
Hierom is het aan te raden het apparaat op een apparte groep/stroomtoevoer aan
te sluiten.
De stroomtoevoer waar de machine op aangesloten wordt moet geïnstalleerd
worden volgens de algemene regels van de “Elektrische installatie
voorwaarden”. Het is aan te raden dit door een gecertificeerd elektriciën te laten
doen. De fabrikant en leverancier zijn niet verantwoordelijk voor gevolgen van
lekstroom, elektrische schokken, storingen en andere problemen in de machine
veroorzaakt door fouten in de hoofdaansluiting van het gebouw waar de
machine op aangesloten staat.
De aarde-installatie voor het stroomnetwerk waarop het apparaat
aangesloten wordt moet ook volgens de algemene/wettelijke regels
geïnstalleerd worden en gecertificeerd zijn door de juiste instanties. Degene
die de installatie voor rekening neemt moet de machine aarden met een
kabel die aangesloten wordt op de stroomaansluiting en op de aardekabel
van de machine. Hierna mogen pas de wateraansluitingen aangesloten
worden en de machine in gebruik genomen worden. Zorg bij installatie van
het apparaat voor alle veiligheidsmaatregelen, de fabrikant en leverancier
zijn niet aansprakelijk voor verwonding, schade of andere gevolgen
ontstaan door het niet volgen van veilgheidsregels.
Let op: Gebruik het apparaat niet zonder dat de aardekabel correct is
aangesloten.

15
Service/begeleiding
1. Is de stroom goed aangesloten en zijn de kabels nog intact?
2. Heeft de machine ook stroom? Is de zekering nog onbeschadigd?
3. Is de deur van het apparaat goed gesloten?
4. Is de watertoevoerslang nog goed aangesloten, niet kapot en staat de
waterkraan open?
5. Werken de zeep-/glansspoelpompjes nog en zit er nog voldoende
zeep/glansspoelmiddel in de kannen/voorraden?
6. Heeft u ook de slangen in de jerrycans geplaatst en zit hier nog voldoende in?
Als u alle vragen met ja kunt beantwoorden, kijk dan hieronder bij de
probleemoplossingen. Mocht u er dan nog niet uit komen dient u contact op te nemen met
een gecertificeerd en geauthoriseerd servicemonteur.
 De glazenwasser maakt nog steeds niet goed schoon.
- Controleer op bladzijde 12 & 13 van de handleiding het onderhoud en voer dit uit.
Maak het apparaat grondig schoon en zorg dat de leidingen niet geblokkeerd zijn
en de filters ook helemaal schoon zijn.
- Als dit niet helpt kunt u het klepje onder de deur verwijderen. Achter het klepje
zitten 2 zwarte draaiknoppen. De linker draaiknop moet ingesteld staan op 55
graden. De rechter moet ingesteld staan op 80 graden. Als dit niet zo is, kunt u
deze aanpassen naar deze instellingen. Wellicht wast u dan namelijk met te koud
water. Pas wel op dat te heet water ook problemen kan geven.
- Tevens zitten achter deze klep, bij het Ultra model, uw glansspoel- en zeeppomp.
Met de witte schroef op de zeeppomp, en het koperen schroefje op de
glansspoelpomp kunt u de hoeveelheid doseren. Zet deze niet te hoog anders
veroorzaakt dit overstromingen door te veel schuim. Het kan ook zijn dat u niet het
juiste type zeep gebruikt. Uiteraard raden we ons eigen merk Maxima aan voor het
beste resultaat. Om te vragen wat u in uw eigen situatie het beste kan gebruiken,
kunt u ook nog contact opnemen met een wasmiddel specialist.
- Mocht het nog niet werken en maakt het apparaat lawaai, dan dient u contact op te
nemen met een gecertificeerd en geautoriseerd servicemonteur en dit aan te
geven.
 Het water loopt niet weg, maar ik heb de stop wel verwijderd.
- Als u een standaard VNG350 heeft moet u zorgen dat de slang vlak ligt, of omlaag
loopt en de slang niet geknikt is. Dit blokkeert de waterafvoer, omdat deze geen
afvoerpomp heeft. Als uw VNG350 Ultra het water niet weg pompt, controleer dan
of de slang niet gebogen of geknikt is. Dit kan het water blokkeren. Mocht dit niet
het probleem zijn, haalt u dan de slang heel even uit de afvoer en leg deze plat op
de grond (mag in een bak of emmer). Zodra er water uit komt, kunt u hem in de
afvoer hangen en opnieuw proberen af te pompen.
Garantievoorwaarden

16
1. Garantiedocumenten zonder verkoopdatum, bedrijfsnaam en handtekening of
stempel erop zijn niet geldig. Om gebruik te maken van de garantie dient u een
geldig garantiedocument te laten zien.
2. Als het apparaat geïnstalleerd is en gebruikt volgens de regelementen in deze
handleiding, vallen storingen en problemen van technische aard onder de garantie.
Slijtage van onderdelen valt hier buiten.
3. De storingen/problemen met het apparaat en hoe/waar deze opgelost worden,
wordt bepaald door Spangenberg International B.V., als het gaat om een garantie
kwestie.
4. De garantie is alleen geldig als alle regelementen met betrekking tot de aansluiting,
installatie, onderhoud en garantievoorwaarden volledig gevolgd zijn en hier aan
voldaan is. Garantie is alleen van toepassing op het apparaat en niet op schade of
gevolgen aan andere objecten of apparaten in wat voor vorm dan ook. Hier worden
ook geen vergoedingen voor gegeven.
5. Als gegevens van het apparaat, zoals model en serienummer, op het garantiebewijs
worden aangetast (aanpassing, doorstrepen en dergelijken) is het garantiebewijs
niet meer geldig.
6. Onder de garantie vallen alleen onderdelen die nodig zijn voor reparatie binnen de
geldige garantieperiode. Binnen Nederland kunnen de storingen opgelost worden
door de servicemonteur van Spangenberg International. Buiten Nederland vallen
alleen onderdelen binnen de garantie en kunnen deze opgestuurd worden, na
vertoning van de defecte onderdelen.
7. Fouten en storingen in het apparaat mogen alleen behandeld worden door
monteurs die geauthoriseerd zijn door Spangenberg International B.V. Het laten
behandelen door niet geautoriseerd personeel resulteerd in het vervallen van de
garantie.
8. Installatie van het apparaat dient ook te gebeuren door geautoriseerd personeel.
9. Als er problemen optreden tijdens gebruik van het apparaat moet u meteen contact
opnemen met een geautoriseerde dealer van het apparaat.
10. Er is geen sprake van garantie op schade door vervoer, verplaatsen en verzending
wat buiten de verantwoordelijkheid van Spangenberg International B.V. valt. Ook
schade, storingen en andere problemen waarvan de monteur vaststelt dat dit een
externe oorzaak heeft, en geen technische interne oorzaak heeft, vallen niet binnen
de garantie.
English – Introduction

17
General
Your new glasswasher, the Maxima VNG-350 is produced with advanced production
techniques. Every glasswasher is inspected and tested at the factory to ensure it is a safe
and reliable machine. All national standards are met.
Read this manual carefully before installing and using the glasswasher. Use in accordance
with these instructions to ensure safety and durability of the device. This way you can fully
enjoy the use of the glasswasher.
In this user guide, installation use and maintenance are addressed. Keep the manual close
until you are familiar with the machine, also keep it in a dry place, within reach. All users
have to know where the manual is stored, so it can be easily found when needed. If your
manual is illegible or damaged, you can always request a new copy from your supplier.
Technical Support
Contact your local authorized service if you need technical assistance.
Statement
Our company reserves the right to make changes in the user manual and other relevant
materials, to enhance the performance of our products. In case of damage or injury
caused by maintenance or use in any other way than as described in this manual or by
unauthorized personnel, our company is not liable.
You are required to read this user manual thoroughly and store it in a safe, dry place.
Please contact your dealer when having any doubts.

18
Index
12. Technical information 19
13. Warning signs 20
14. Safety 21
15. Transportation and moving 22
16. Installation schematics 23
17. Electrical schematics 24
18. Using the machine 25
19. Clean up and Maintentance 27
20. User responsibilities 29
21. Troubleshooting 30
22. Terms of warranty 31

19
TECHNICAL INFORMATION
MODEL
VN
G3
5
0 Ultra
VN
G3
5
0
ELECTRICAL POWER (KW)
3.3
3.3
VOLTAGE (VAC)
230v
230v
FREQUENCY (Hz)
50
50
WASHING CAPACITY (BASKETS/HOUR)
30
30
WASHING TANK CAPACITY (LITER)
9.2
9.2
BOILER CAPACITY (LITER)
2.8
2.8
WASHING WATER TEMPERATURE (°C)
50
-
55
50
-
55
RINSING WATER TEMPERATURE (°C)
80
-
85
80
-
85
WATER INLET PRESSURE (Bar)
2
-
4
2
-
4
WATER INLET TEMPERATURE (°C)
35
-
45
35
-
45
WASHING PUMP POWER (KW)
0.26
0.26
RINSING PUMP POWER (KW)
?
----
HEATING POWER TANK (KW)
2
2
HEATING POWER BOILER (KW)
2.950
2.950
MAXIMUM NOISE (dBA)
~85
~85
GROSS WEIGHT (KG)
3
5±5
3
5±5
DIMENSIONS (WIDTH-LENGTH-HIGHT) (mm)
420x470x620
420x470x620
BASKET DIMENSIONS (mm)
355x355x150
355x355x150
WASHING TIME (SEC)
120
120
PROTECTION CLASS
IP X5
IP X5

20
WARNING SIGNS
POWER NETWORK GROUNDING
PE
GROUNDING
OVERHEAT
POWER SUPPLY CONNECTIONS
230V / 50 Hz
VOLTAGE : 230V
NETWORK CONNECTION: MONOPHASE
GROUNDED
FREQUENCY : 50 Hz
POWER
