mbj SL Series User manual

SL Spot Light Series
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
SL Series
Release: 2.00
17.09.2019
Bedienungsanleitung der SL Spot-Beleuchtungsserie mit
integriertem Blitzcontroller
Operating Manual of the SL Spot Light Series with
integrated flash controller
1. Warn- und Anwendungshinweise
Bitte vor Verwendung des Gerätes die Warn- und
Anwendungshinweise sorgfältig durchlesen.
Allgemein - Das Gerät ist für die Verwendung in Innen-
räumen und zeitweise auch für den Außenbereich ausgelegt.
Gesundheit - Ein direkter Blick in die
Blitzbeleuchtung kann zu einem Verblitzen der Augen
führen und ist deshalb grundsätzlich zu vermeiden. Bei
Installations- und Wartungsarbeiten ist das Gerät vorher
auszuschalten. Das Gerät darf nicht verwendet werden,
wenn ein Ausfall zu einem Personenschaden führen kann.
Hitze – Besonders bei Betrieb im Dauerlicht sind
Maßnahmen zur Wärmeableitung über den Halter oder einen
zusätzlichen Kühlkörper empfohlen. Ansonsten können
Temperaturen an der Gehäuseoberfläche von bis zu 50°C
auftreten und die LED-Lebensdauer wird herabgesetzt. Es ist
auf ausreichendem Abstand zu leicht entflammbaren
Materialien zu achten.
Elektrischer Anschluss - Das Gehäuse ist von der Masse
der Spannungsversorgung elektrisch isoliert. Ein
Überschreiten der zulässigen Eingangsspannung Uin kann
zur Zerstörung des Gerätes führen.
Mechanischer Einbau - Für die Befestigung der
Beleuchtung sind 4x M3 und 1x M8 Montagebohrungen mit
Gewinde vorgesehen. Bitte die max. Einschraubtiefe nicht
überschreiten. Es kann zur Zerstörung des Gerätes führen.
Besonders im Dauerbetrieb ist auf eine ausreichende
Wärmeableitung zu achten.
Benutzungshinweise – Bitte vermeiden Sie in Betrieb eine
mechanische Beanspruchung der Leuchtfläche. Dies kann
zu Kratzern und einem inhomogenen Lichtaustritt führen.
Reinigung – Die Leuchtfläche und das Gehäuse darf nur
mit einem handelsüblichen Glasreiniger und einem weichen
Putzlappen gereinigt werden.
1. Cautions and instructions for use
Please read the warning and application instructions carefully
before using the backlight.
General - The device is designed for indoor and
temporary outdoor use.
Health – Due to the risk of flash burn of the
eyes it is strictly forbidden looking directly into the light
source. The lighting must be switched off before the
installation and/or maintenance. The device must not be
used when a failure may cause a personal injury.
Heat – Especially for steady light operation
additional heat dissipation measures are recommended,
either with a mounting bracket or with an additional heat sink.
In case of insufficient heat dissipation the housing surface
temperature may reach 50 °C and the LED live time may
suffer. Keep off flammable materials at any time.
Electricity - The housing is electrically isolated from the
ground of the power supply. Exceeding the permissible input
voltage Uin can lead to the destruction of the device.
Mechanical integration – 4x M3 and 1x M8 screw-in tape
holes can be used to fix the lighting to specified position. It is
essential for the steady light mode to ensure adequate heat
transfer at the holding position. Please do not exceed the
maximum screw-in depth. It could destroy the unit.
Usage – Please prevent during operation mechanical
stress to the light surface. This could lead to scratches and
inhomogenious light emission.
Cleaning - The light emission and housing surface has to
be cleaned with a standard glass cleaner and a soft cleaning
cloth only.
2. Elektrische Anschlüsse
Die Beleuchtung wird mit einem M8x1 Flanschstecker mit
vier Kontakten geliefert. Signalbeschreibungen der 4
verschieden LED Steuervarianten:
Pin
1)
Extern
-x
Standard Blitz
-i
Beides
-jb
1 --- --- --- 24VDC
2 LED+
2)
--- --- Dimmer
3)
3 Rsense --- --- Masse
4 LED- --- --- 24V Tr.+
1) Litzenfarbe: 1: braun, 2: weiß, 3: blau, 4: schwarz bei Verwendung der MBJ-Kabel
2) Ub: direkter LED-Anschluss an einen externen LED-Controller (z. Bsp. Stromquelle),
der Betrieb ohne Stromquelle kann zur Zerstörung des Gerätes führen
3) Eingang offen: keine Dimming, auf Masse: Blitzbetrieb für max. 20ms
2. Electrical connection
The lighting is supplied with a 4 pin M8x1 connector. Signal
description of the 4 different LED control models:
Pin
1)
Extern
-x
Default Flash
-i
Both
-jb
1 --- --- --- 24VDC
2 LED+
2)
--- --- Dimmer
3)
3 Rsense --- --- Ground
4 LED- --- --- 24V Tr.+
1) wire color 1: brown, 2: white, 3: blue, 4: black for use with MBJ cable
2) Ub: connection to an external LED controller (e.g. current source),
running without current source may destroy the unit
3) input open: dimming disabled, input grounded: max 20ms flash time

SL Spot Light Series
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
SL Series
Release: 2.00
17.09.2019
3. Betriebsmodi
Der integrierte LED-Controller ermöglicht einen Blitz- und
Dauerbetrieb :
•-x: externe LED Steuerung oder
•-jb:
•Blitzbetrieb: Mit dem Triggersignal kann die
Beleuchtung jederzeit ein- und ausgeschaltet
werden. Nach einer ‚low-high‘ Flanke wird die LED
für 20ms ca. 2fach überstromt.
•Dauerbetrieb: Danach geht die Beleuchtung in den
Dauermode über. Die Helligkeit kann über den
analogen Dimmeingang geregelt werden. Dazu wird
PWM verwendet.
3. Operating mode
The integrated LED controller allows a flash and steady light
mode:
•-x: with external LED control or
•-jb:
•Flash mode: The trigger signal switches the light on
and off at any time. After a trigger ‘low-high edge’ the
LED is 2-times overdriven for a max. time period of
20ms.
•Steady Mode: After that period the light enters in the
steady light mode. A analogue 0V to 10V input can
be used for dimming. PWM is used for that.
4. LED-Farbe und Öffnungswinkel
LED Modell Wellenlänge
Weiß SL-WT 5000K
Rot SL-RD Spitze bei 625nm
Blau SL-BE Spitze bei 465nm
Grün SL-GN Spitze bei 525nm
Gelb SL-YO Spitze bei 580nm
Infrarot SL-IR Spitze bei 850nm
Wide
Spot 33°
1)
Medium spot
26°
1)
Narrow spot
22°
1)
SL-33 SL-26 SL-22
SL-33 SL-26 SL-22
SL-33 SL-26 SL-22
SL-33 SL-26 SL-22
SL-33 SL-26 SL-22
1) bei ca. 50% Intensitätsabfall
5. Spezifikation
1)
Leuchtfläche 30mm Durchmesser, mattiert
Lichtabstrahlung Diffuse Punktlichtquelle
SLp: Polarisationsfolie, linear
Empfohlener
Objektabstand
50mm bis 2000mm,
abhängig vom Abbildungs-
maßstab und der Objektgröße
Betriebs- Uin
spannung Ub
Ub
24V DC +/- 10%
WT/BE/Y:15VDC…21VDC
IR/RD/GN: 17VDC…23VDC
Betriebsarten 3x Overdrive Blitzbetrieb u.
dimmbares Dauerlicht
Dimmer (Dauerlicht) 1V (10%) bis 10V (100%)
Max. Einschaltdauer
1)
25% (Blitzbetrieb)
Max. Leistung 8W/340mA (Dauerbetrieb)
17W/0,7A@20ms (Blitzbetrieb)
Trigger-LED Latency >20µs
Empfohlene min.
Belichtungszeit
> 50µs (Blitzbetrieb)
> 100µs (Dauerbetrieb)
> 5ms (Dimmingbetrieb)
4. LED Color and beamangle
LED Model wave length
White SL-WT 5000K
Red SL-RD peak near 625nm
Blue SL-BE peak near 465nm
Green SL-GN peak near 525nm
Yellow SL-YO peak near 580nm
Infrared SL-IR peak near 850nm
Wide
Spot 33°
1)
Medium spot
26°
1)
Narrow spot 22°
1)
SL-33 SL-26 SL-22
SL-33 SL-26 SL-22
SL-33 SL-26 SL-22
SL-33 SL-26 SL-22
SL-33 SL-26 SL-22
1) at approx. 50% intensity drop
5. Specification
1)
Luminous area 30mm diameter, frosted finish
Light emission Diffuse spot light
SLp: linear polarisation film
Recommended
object distance
50mm to 2000mm,
depending on reproduction
scale and the size of the object
Operating Uin
Voltage Ub
Ub
24V DC +/- 10%
WT/BE/Y:15VDC…21VDC
IR/RD/GN: 17VDC…23VDC
Operating mode 3x overdrive flash light and
continuous light with dimmer
Dimmer (steady light) 1V (10%) to 10V (100%)
Max. duty cycle
1)
25 % (flash mode)
Max. power 8W/340mA (continuous mode)
17W/0.7A@20ms (flash light)
Trigger-light latency >20µs
Recommended min.
camera exposure
> 50µs (flash mode)
> 100µs (steady mode)
> 5ms (dimming mode)

SL Spot Light Series
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
SL Series
Release: 2.00
17.09.2019
Abmessungen 46mm x 56mm x 40mm
Aufbau Eloxiertes Aluminiumgehäuse
Gewicht 300g
Anschluss M8x1 Flansch, 4pol,
Zul. Temperatur 10°C bis 30°C (Umgebung)
Schutzart IP65
Photobiologische
Sicherheit
DIN 62471:2009-03 Klasse 1
LED Live-Time 50.000h
2,3)
Luftfeuchtigkeit 30% bis 70%
Zubehör Adapter auf ¼“ Gewinde, Item-
Kugelkopfhalter, Lichtkabel
1) Änderungen vorbehalten
2) eine höhere Einschaltdauer bei längerem Betrieb führt zur Zerstörung der LED
3) bei Beachtung der empfohlenen Maßnahmen zur Wärmeableitung
Dimensions 46mm x 56mm x 40mm
Construction Anodized aluminum housing
Weight 300g
Connector M8x1 socket, 4 pin, male
Operat. Temperature 10°C to 30°C (Surrounding)
Degree of protection IP65
Photo biological
safety
DIN 62471:2009-03 class 1
LED live time 50.000h
2,3)
Humidity 30% to 70%
Accessories adaptor M8 to ¼”, ball joint
mount for ITEM, light cable
1) Subject to change without prior notice
2) larger duty cycles over a longer period may destroy the LED
3) considering the recommended heat dissipation measures

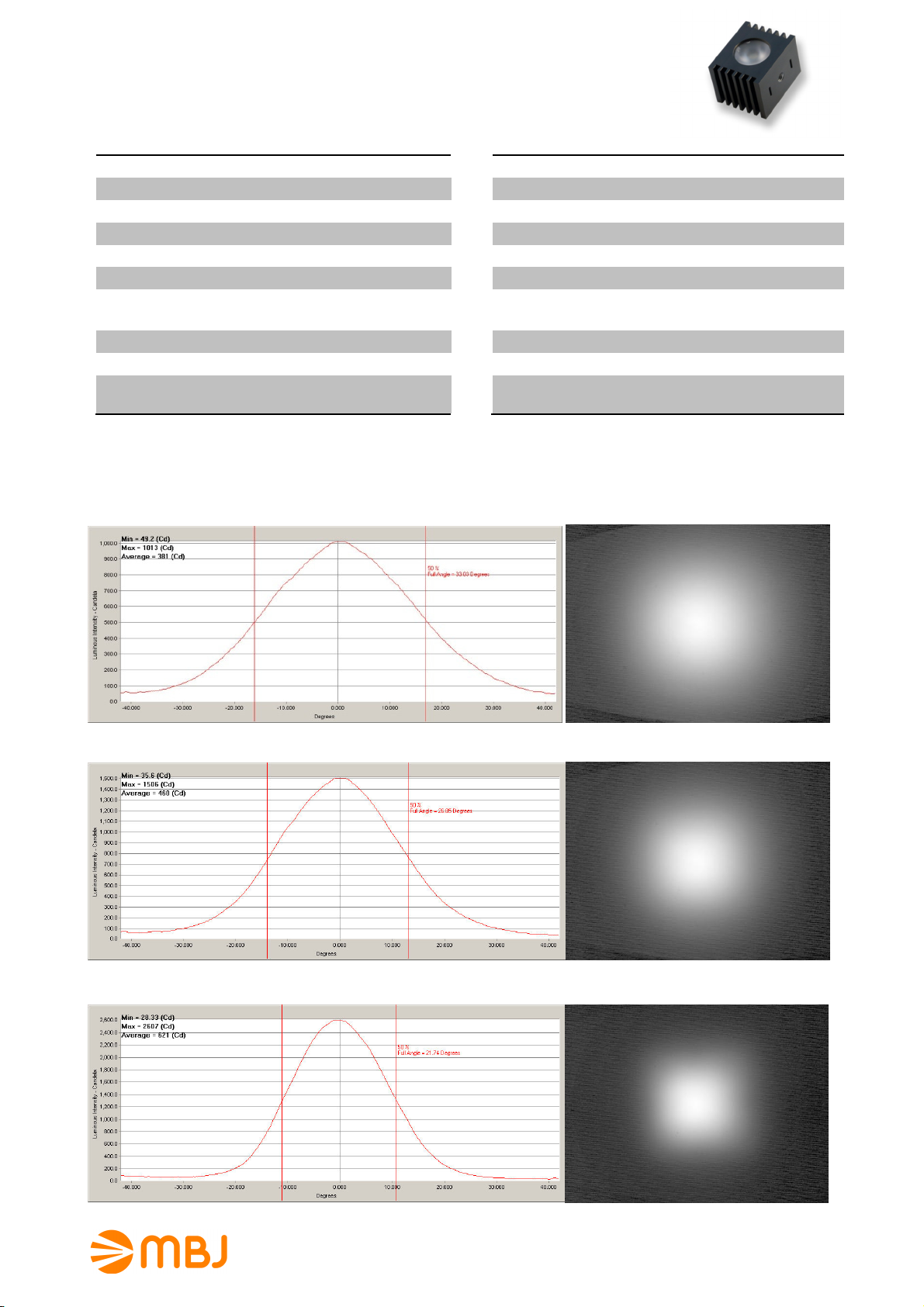

6. Helligkeitsverlauf 6. Brightness gradient
Wide Spot
(Bilder durch Optiklieferant erstellt / pictures made by Optics manufacturer)
Medium Spot
(Bilder durch Optiklieferant erstellt / pictures made by Optics manufacturer)
Narrow Spot
(Bilder durch Optiklieferant erstellt / pictures made by Optics manufacturer

SL Spot Light Series
MBJ Imaging GmbH
Neuer Höltigbaum 15
DE 22143 Hamburg
[e-mail]
www.mbj-imaging.com
Tel.: [phone]
SL Series
Release: 2.00
17.09.2019
7. Lichtstrom [Lumen/Watt] 7. Luminous Flux [Lumen/Watt]
Mode Cool White Blue Green Red Infrared
Steady light 800 lm 145 lm 640 lm 500 lm 2.40 W
Flash light 1600 lm 290 lm 1280 lm 1000lm 5.00 W
Angaben sind Näherungswerte mit +/-5% Toleranz, approximatev alues with +/-10% tolerance
8. Mechanische Abmessungen 8. Mechanical Dimension
9. Modellübersicht / Model range
LED Extern -x Wide
Spot 33°
Medium Spot
26°
Narrow spot
22°
WT SL-WT-x SL-33-WT-x SL-26-WT-x SL-22-WT-x
RD SL-RD-x SL-33-RD-x SL-26-RD-x SL-22-RD-x
GN SL-GN-x SL-33-GN-x SL-26-GN-x SL-22-GN-x
BE SL-BE-x SL-33-BE-x SL-26-BE-x SL-22-BE-x
YO SL-YO-x SL-33-YO-x SL-26-YO-x SL-22-YO-x
IR SL-IR-x SL-33-IR-x SL-26-IR-x SL-22-IR-x
LED Steady/Flash -jb Wide
Spot 33°
Medium Spot
26°
Narrow spot
22°
WT SL-WT-jb SL-33-WT-jb SL-26-WT-jb SL-22-WT-jb
RD SL-RD-jb SL-33-RD-jb SL-26-RD-jb SL-22-RD-jb
GN SL-GN-jb SL-33-GN-jb SL-26-GN-jb SL-22-GN-jb
BE SL-BE-jb SL-33-BE-jb SL-26-BE-jb SL-22-BE-jb
YO SL-YO-jb SL-33-YO-jb SL-26-YO-jb SL-22-YO-jb
IR SL-IR-jb SL-33-IR-jb SL-26-IR-jb SL-22-IR-jb
