Meec 721-236 User manual

Bruksanvisning för handgräsklippare
Bruksanvisning for håndgressklipper
Instrukcja obsługi kosiarki ręcznej
User Insttruktions for Hand Cylinder Mower
721-236

SE - Bruksanvisning i original
NO - Bruksanvisning i original
PL - Instrukcja obsługi w oryginale
EN - Operating instructions in original
Date of production: 2013-09-18
© Jula AB

SVENSKA..........................................................5
SÄKERHETSANVISNINGAR............................................................5
BESKRIVNING .................................................................... 6
MONTERING ......................................................................7
HANdHAVANdE .................................................................. 8
INSTÄLLNING AV FAST KNIV ............................................................8
INSTÄLLNING AV KLIPPHÖJD ...........................................................9
uNdERHåll ..................................................................... 9
NORSK .......................................................... 11
SIKKERHETSANVISNINGER ..........................................................11
BESKRIVElSE.....................................................................12
MONTERING .....................................................................13
BRuK...........................................................................14
INNSTILLING AV FAST KNIV ...........................................................14
INNSTILLING AV KLIPPEHØYDE ........................................................15
VEdlIKEHOld ....................................................................15
POlSKI ..........................................................17
ZASAdY BEZPIECZEŃSTWA ..........................................................17
OPIS ...........................................................................18
MONTAŻ ........................................................................19
OBSłuGA ...................................................................... 20
REGULACJA STAŁEGO NOŻA...........................................................20
REGULACJA WYSOKOŚCI KOSZENIA.....................................................21
KONSERWACjA ...................................................................21
ENGlISH .........................................................23
SAFETY INSTRuCTIONS .............................................................23
dESCRIPTION ....................................................................24
ASSEMBlY.......................................................................25
uSE ........................................................................... 26
ADJUSTING THE FIXED BLADE .........................................................26
ADJUSTING THE CUTTING HEIGHT......................................................27
MAINTENANCE ...................................................................27

SE
5
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
• Inspektera noga det område där apparaten ska användas och avlägsna stenar, trådar, ben och
andra främmande föremål.
• Håll händer, fötter och övriga kroppsdelar borta från trumman och övriga rörliga delar – risk för
allvarlig personskada.
• Använd inte apparaten barfota eller med öppna skor.
• Spring aldrig med apparaten. Klipp inte mycket branta sluttningar. Se alltid till att ha gott
fotfäste och håll stadigt i handtaget.
• Använd inte apparaten i vått gräs.
• Undvik att köra på hinder, som träd, staket etc. Det kan orsaka personskada och/eller allvarlig
egendomsskada.
• Kontrollera före varje användning att apparaten fungerar korrekt och är fri från skador. Om
apparaten är skadad måste den repareras innan den används
SVENSKA

SE
6

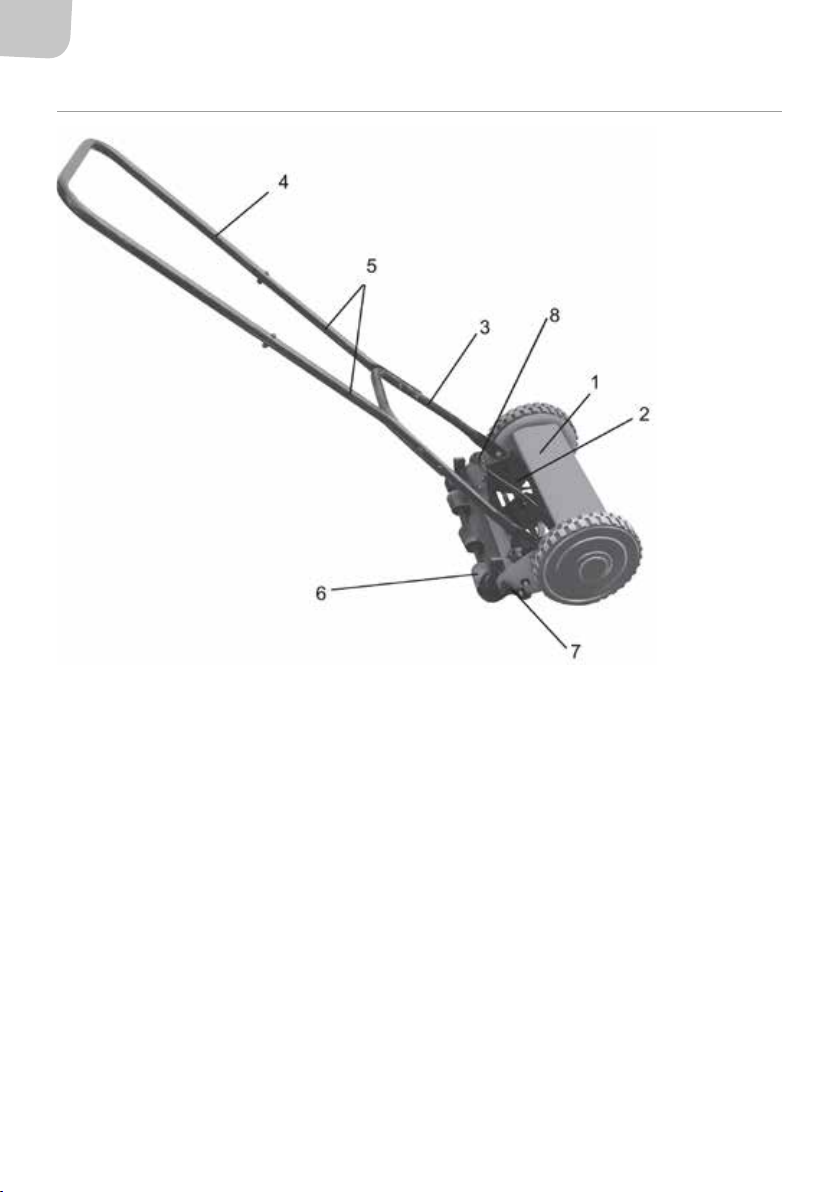

BESKRIVNING
1. Gräsklippare
2. Knivtrumma
3. Nedre handtag
4. Övre handtag
5. Mellanstycken för handtag
6. Klipphöjdsrulle
7. Inställningsskruvar för klipphöjd
8. Inställningsskruv för fast kniv

SE
7

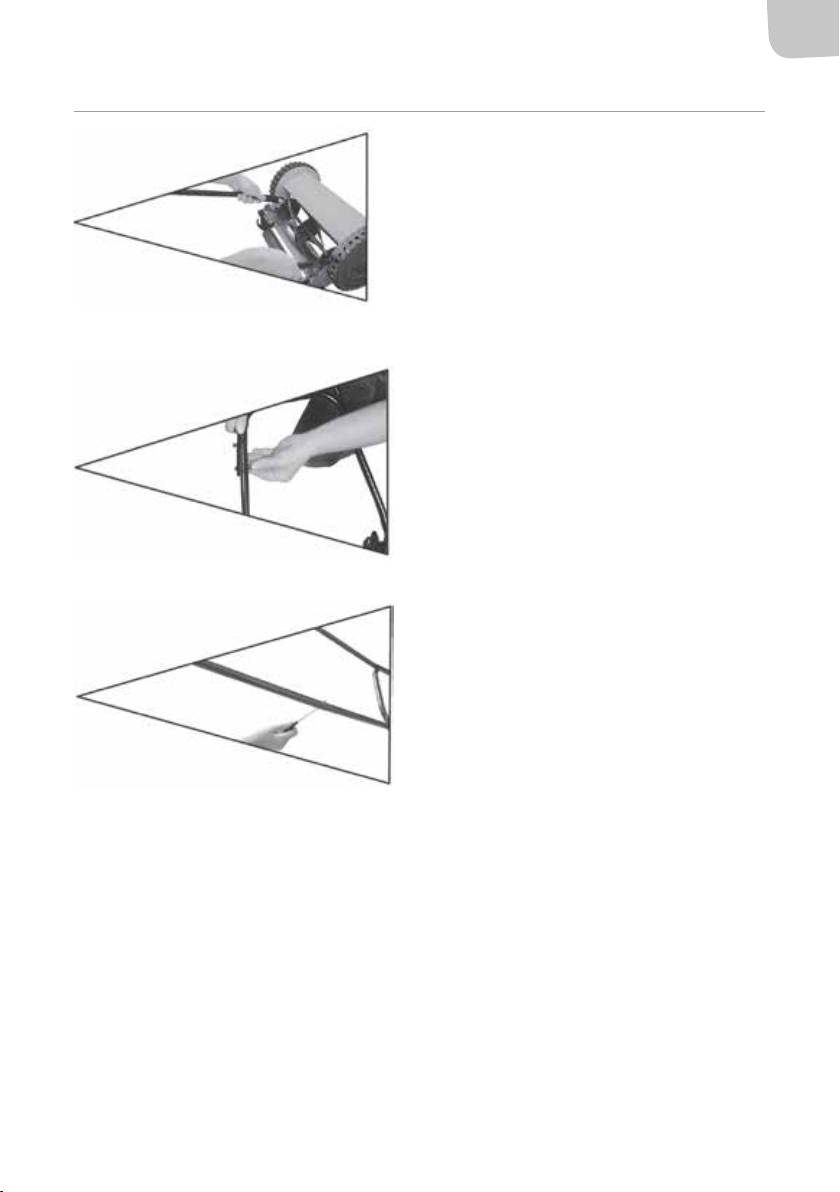

MONTERING
1. Montera det nedre handtaget på apparaten
genom att passa in de två hålen över tap-
parna på apparatens sidor.
2. Fäst handtagsmellanstyckena på det nedre
handtaget med medföljande skruvar och
muttrar.
3. Fäst det övre handtaget på handtagsmel-
lanstyckena med medföljande skruvar
och muttrar.

SE
8

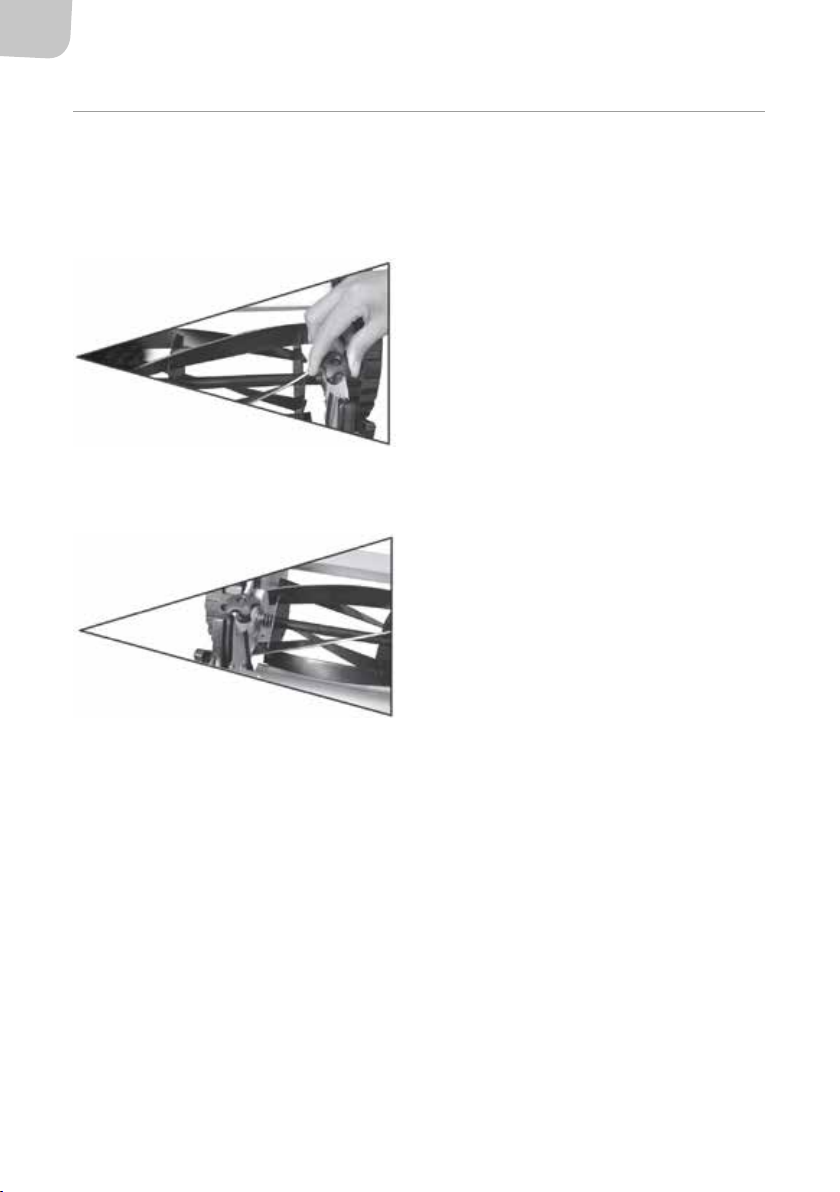

HANDHAVANDE
INSTÄLLNING AV FAST KNIV
VARNING! Vrid försiktigt runt trumkniven under inställningen. Använd skyddshandskar och håll ngrar
och händer borta från området mellan trumman och den fasta kniven – risk för allvarlig personskada.
Vrid de två ställskruvarna medurs i små steg
tills trumknivarna nätt och jämnt rör vid trumkniven. Vrid sedan varje ställskruv moturs så att
trumknivarna precis går fria från den fasta kniven

SE
9

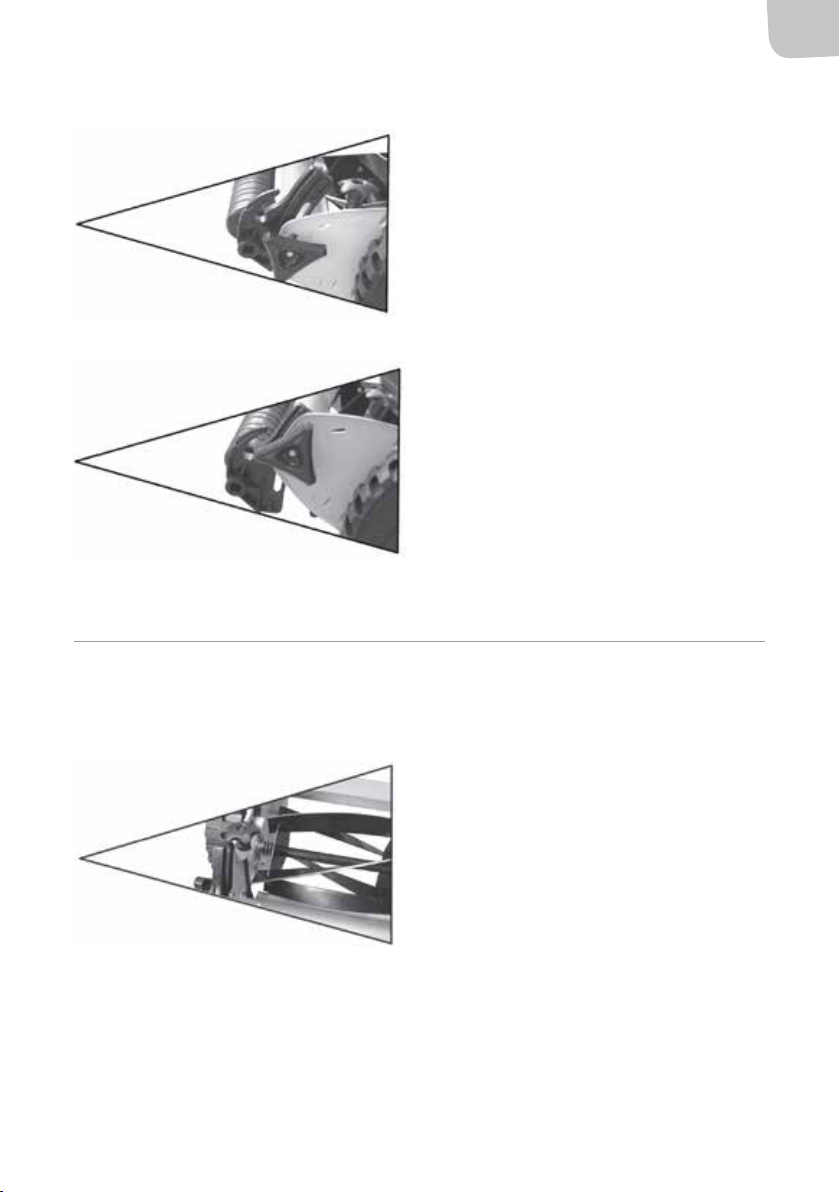

INSTÄLLNING AV KLIPPHÖJD
Klipphöjden ställs in genom att klipphöjdsrullen
höjs eller sänks. Lossa de två vreden vid klipp-
höjdsrullens ändar
och ställ in rullens höjd till önskad klipphöjd.
Justera alltid båda ändarna av rullen till samma
höjd, annars blir klippresultatet snett.
UNDERHÅLL
• Använd skyddshandskar vid rengöring och underhåll. Efter varje användning, avlägsna gräs från
hjul, rulle och knivar.
• Applicera regelbundet smörjmedel, till exempel WD-40, på eggar, trumaxel och hjulaxlar.

SE
10
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se.

NO
11
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Ta vare på den for fremtidig bruk.
• Kontroller nøye det området der gressklipperen skal brukes, og ern steiner, tråder, bein og andre
fremmedlegemer.
• Hold hender og føtter unna trommelen og andre bevegelige deler – fare for alvorlig personskade.
• Ikke bruk gressklipperen uten sko eller med åpne sko.
• Løp aldri med gressklipperen. Ikke klipp veldig bratte skråninger. Sørg alltid for å ha godt fotfeste, og
hold godt fast i håndtaket.
• Gressklipperen må ikke brukes i vått gress.
• Unngå å kjøre på hindre som trær, gjerder osv. Dette kan føre til personskade og/eller alvorlige
materielle skader.
• Kontroller før hver gangs bruk at gressklipperen ngerer korrekt og er uten skader. Hvis gressklipperen
er skadet, må den repareres før den tas i bruk.
NORSK

NO
12
BESKRIVELSE
1. Gressklipper
2. Knivtrommel
3. Nedre håndtak
4. Øvre håndtak
5. Mellomstykker for håndtak
6. Rulle for klippehøyde
7. Innstillingsskruer for klippehøyde
8. Innstillingsskrue for fast kniv

NO
13

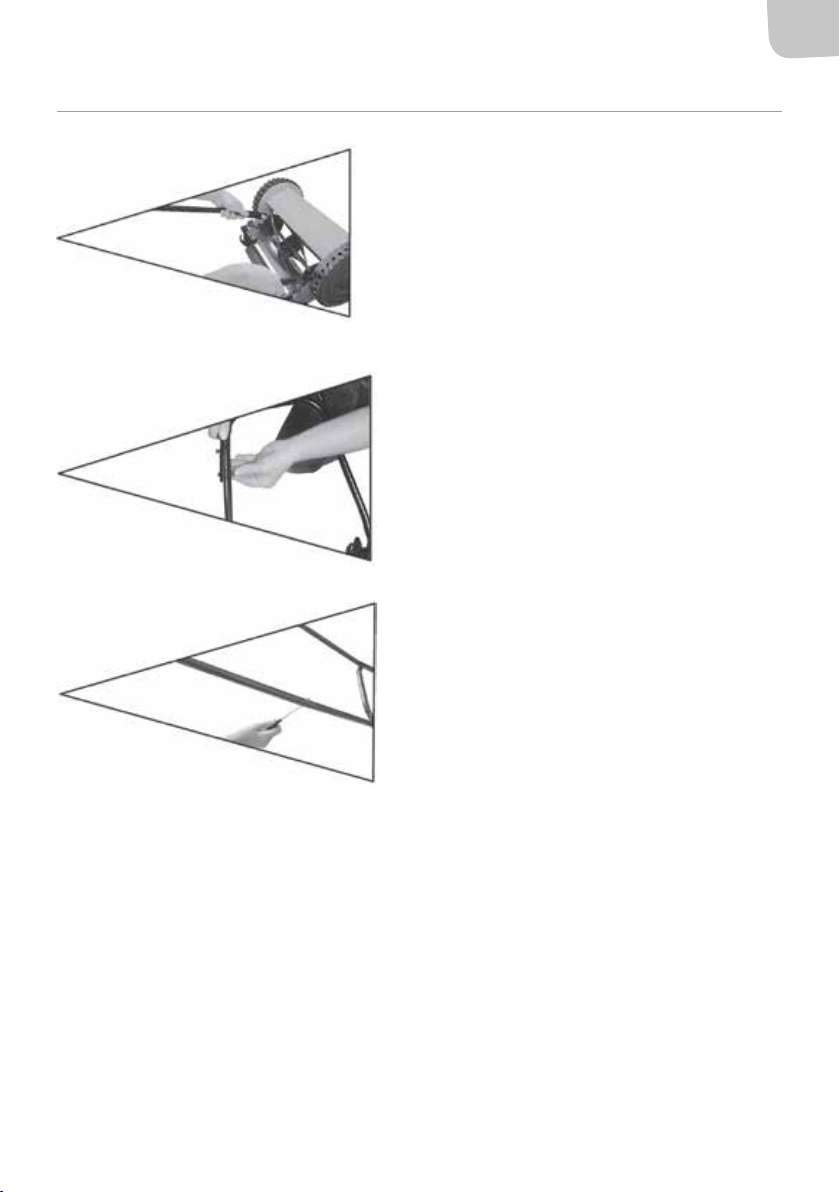

MONTERING
1. Monter det nedre håndtaket på gress-
klipperen ved å justere de to hullene
over tappene på siden av klipperen.
2. Fest mellomstykkene på det nedre hånd-
taket ved hjelp av skruene og mutterne
som følger med.
3. Fest det øvre håndtaket på mellomstyk-
kene med skruene og mutterne som
følger med.

NO
14
BRUK

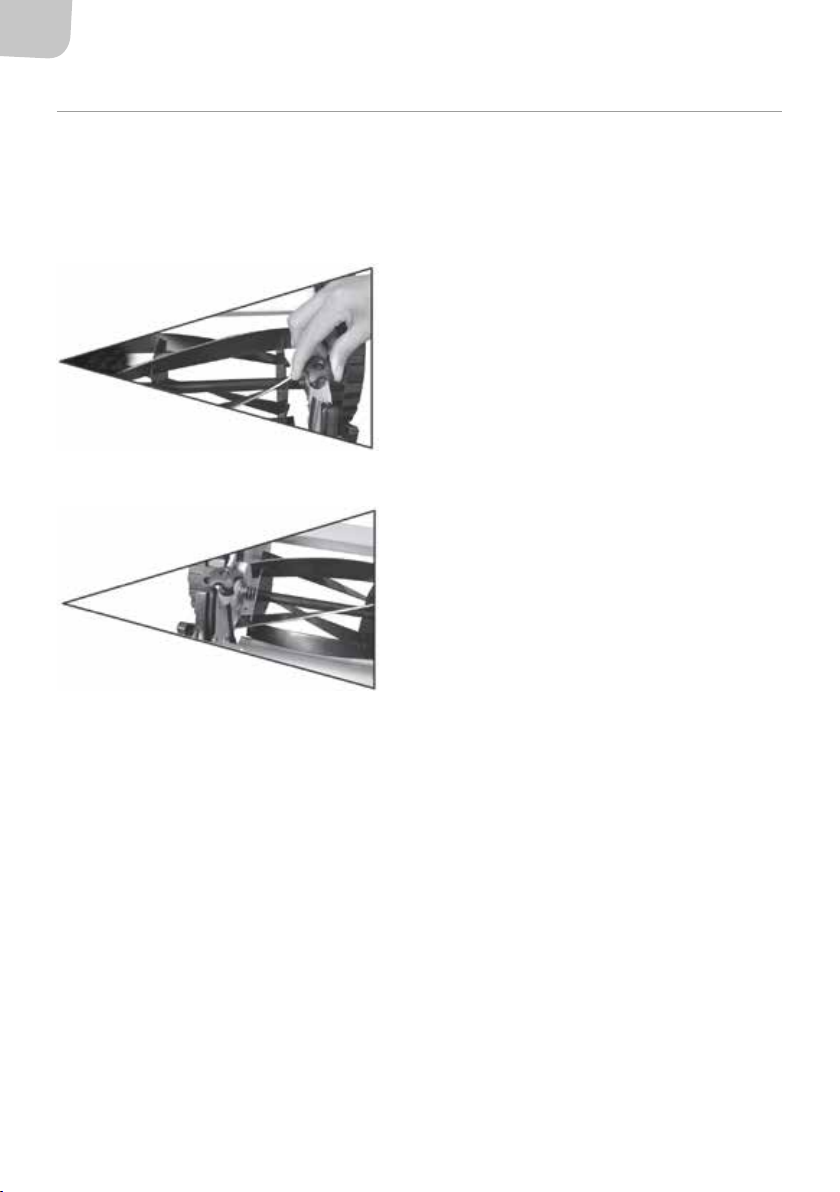

INNSTILLING AV FAST KNIV
ADVARSEL! Vær forsiktig når du vrir trommelkniven rundt ved innstilling. Bruk vernehansker, og hold
ngre og hender borte fra området mellom trommelen og den faste kniven – fare for alvorlig personska-
de. Vri de to innstillingsskruene med klokken i små trinn til den faste kniven berører trommelkniven lett
og jevnt.
Vri deretter hver av innstillingsskruene mot klokken, slik at trommelknivene akkurat går klar av den faste
kniven.

NO
15

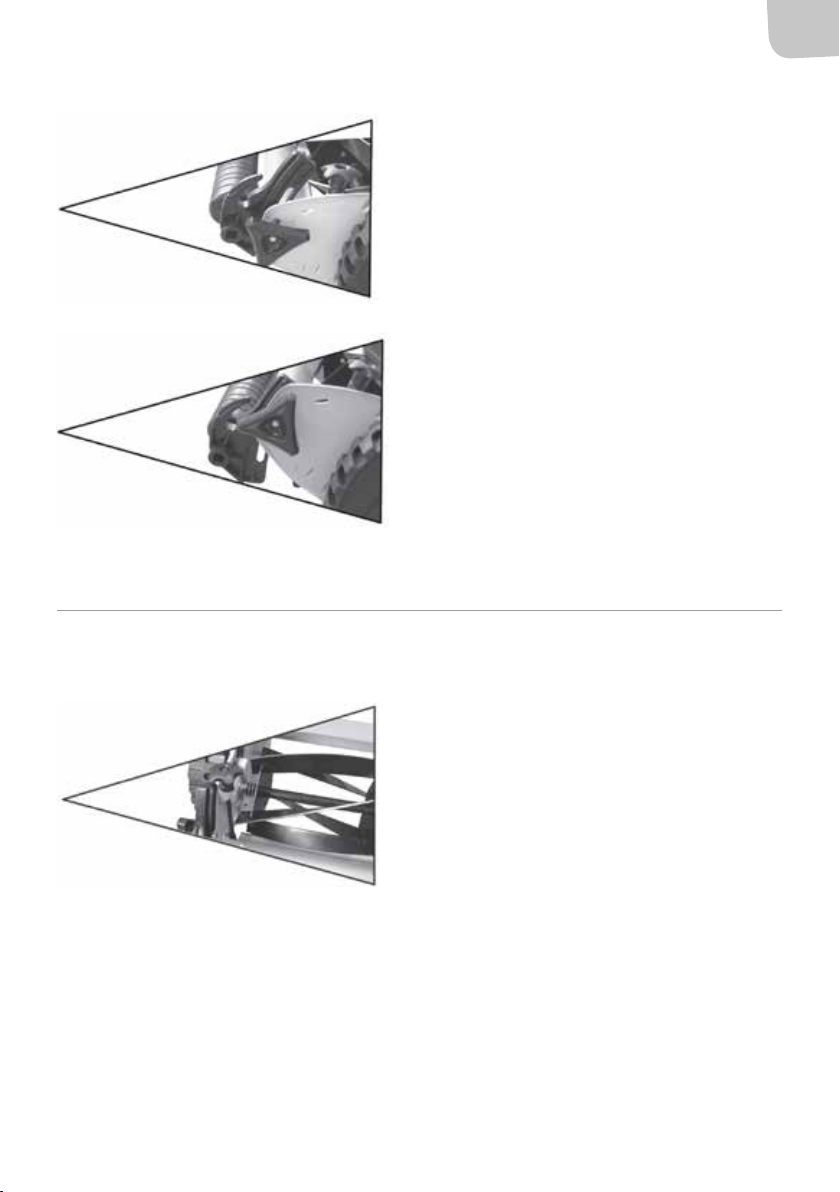

INNSTILLING AV KLIPPEHØYDE
Du stiller inn klippehøyden ved å heve eller senke
rullen for klippehøyde. Løsne de to vriderne i
hver ende av rullen for klippehøyde.
Sørg for å stille inn begge endene av rullen i
samme høyde, slik at klipperen klipper rett.
VEDLIKEHOLD
• Bruk vernehansker ved rengjøring og vedlikehold. Fjern gress fra hjul, rulle og kniver etter hver bruk.
• Sett jevnlig inn egger, trommelaksel og hjulaksler med smøremiddel, for eksempel WD-40.

NO
16
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
www.jula.no.

SE
17
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj ją w celu przyszłego użycia.
• Dokładnie sprawdź teren, na którym będzie używane urządzenie i usuń z niego kamienie, druty,
kości i inne obce przedmioty.
• Trzymaj dłonie, stopy i pozostałe części ciała z dala od bębna i pozostałych części ruchomych –
ryzyko poważnego obrażenia ciała.
• Nie używaj urządzenia boso lub w otwartych butach.
• Nigdy nie biegaj z urządzeniem. Nie używaj kosiarki na bardzo stromych zboczach. Zawsze
upewnij się, czy masz stabilną postawę i mocno trzymaj za uchwyt.
• Nie używaj urządzenia na mokrej trawie.
• Unikaj najeżdżania na przeszkody, takie jak drzewa, płot itp. Może to spowodować obrażenia
ciała i/lub poważne uszkodzenie mienia.
• Przed każdym użyciem sprawdź, czy urządzenie działa prawidłowo i czy nie jest uszkodzone.
W razie uszkodzenia urządzenie musi być naprawione przed ponownym użyciem.
POLSKI

PL
18
OPIS
1. Kosiarka
2. Bęben koszący
3. Uchwyt dolny
4. Uchwyt górny
5. Środkowa część uchwytu
6. Rolka wysokości koszenia
7. Śruby regulacji wysokości koszenia
8. Śruba regulacji stałego noża

PL
19
MONTAŻ
1. Zamontuj dolną część uchwytu na
urządzeniu, dopasowując dwa otwory
na kołkach po bokach urządzenia.
2. Przymocuj środkowe części uchwytu
do dolnej części uchwytu za pomocą
dołączonych śrub i nakrętek.
3. Przymocuj górną część uchwytu na
środkowych częściach uchwytu za
pomocą dołączonych śrub i nakrętek.

PL
20
OBSŁUGA
REGULACJA STAŁEGO NOŻA
OSTRZEŻENIE!Ostrożnie obracaj bęben koszący podczas regulacji. Używaj rękawic ochronnych i trzymaj
palce i dłonie z dala od obszaru pomiędzy bębnem a stałym nożem – ryzyko poważnego uszkodzenia ciała.
Przekręć obie śruby regulujące w prawo w niewielkich odstępach, aż noże bębna będą ledwo dotykać noża
bębna.
Przekręć następnie każdą śrubę regulującą w lewo, aby uwolnić noże bębna od stałego noża.
