Megasat Hsc 7800 User manual

HSC 7800

Kurzanleitung

Inhaltsverzeichnis 1. Sicherheitshinweise

2. Lieferumfang

DEUTSCH DEUTSCH02

• Stellen Sie sicher, dass das Gerät in einer gut belüfteten und staubfreien Umgebung installiert ist.

• Das Gerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen.

• Halten Sie alle Flüssigkeiten vom Gerät fern.

• Stellen Sie sicher, dass die Umgebungsbedingungen den Werksspeziﬁkationen entsprechen.

• Starke Stöße oder Stöße auf das Gerät durch Herunterfallen können die empﬁndliche Elektronik im Inneren

des Geräts beschädigen.

• Schalten Sie das Gerät aus, bevor Sie Zubehör und Peripheriegeräte anschließen und trennen.

• Eine werkseitig empfohlene Festplatte sollte für dieses Gerät verwendet werden.

DVR Haupteinheit

• HSC 7800

• 48 Volt DC Netzteil

• BNC Kabel (18 m)

• Bedienungsanleitung

Kamera

• HSC 20

• Schraubensatz

• Bedienungsanleitung

• Die korrekte Konﬁguration aller Passwörter und anderer Sicherheitseinstellungen liegt in der Verantwortung

des Installateurs und / oder Endbenutzers.

• Bei der Verwendung des Produkts müssen Sie die elektrischen Sicherheitsbestimmungen Ihrer Region strikt

einhalten. Detaillierte Informationen ﬁnden Sie in den technischen Daten.

• Die Eingangsspannung sollte sowohl die SELV-Spannung (Safety Extra Low Voltage) als auch die begrenzte

Stromquelle mit 100~240VAC, 48VDC gemäß IEC60950-1 erfüllen. Detaillierte Informationen ﬁnden Sie in

den technischen Daten.

• Schließen Sie mehrere Geräte nicht an ein Netzteil an, da die Überlastung des Adapters zur Überhitzung oder

Brandgefahr führen kann.

• Vergewissern Sie sich, dass der Stecker fest mit der Steckdose verbunden ist.

• Wenn Rauch oder Geruch aus dem Gerät aufsteigen, schalten Sie das Gerät sofort aus und ziehen Sie das Netz-

kabel aus der Steckdose. Wenden Sie sich anschließend an Ihren Fachhändler.

Eine ausführliche Anleitung ﬁnden Sie

auf unserer Homepage www.megasat.tv

Warnhinweise

Vorsichtsmaßnahmen

1. Sicherheitshinweise........................................................................................ 03

2. Lieferumfang........................................................................................................ 03

3. Bezeichnungen und Anschlüsse

3.1 Vorderseite ......................................................................................................... 04

3.2 Rückseite ............................................................................................................. 04

4. Einbau einer Festplatte................................................................................ 05

5. Erste Schritte zur Inbetriebnahme

5.1 Inbetriebnahme des Geräts .................................................................... 06

5.2 Gerät aktivieren............................................................................................... 06

5.3 Assistent bei Systemstart.......................................................................... 07

6. Kamera anschließen und in Betrieb nehmen........................... 10

7. Das Schnellstartmenü................................................................................... 11

8. Aufnahmeplan einstellen.......................................................................... 12

9. Einstellungen der Festplatte................................................................... 14

10. Wiedergabe von Aufnahmen............................................................... 15

11. Technische Daten........................................................................................... 16

3. Bezeichnungen und Anschlüsse 4. Einbau einer Festplatte

DEUTSCH DEUTSCH04

• Bevor Sie eine Festplatte (HDD) einbauen, vergewissern Sie sich bitte, dass das Gerät vom Strom getrennt ist.

• Sie können bis zu zwei SATA-Festplatten mit einer max. Kapazität von jeweils 8 TB (8000 GB) einbauen.

• Verwenden Sie 3,5 Zoll SATA-Festplatten um sie im Gehäuse fachgerecht zu befestigen.

Lösen Sie die Schrauben an der Rückseite sowie seitlich vom Gehäuse und nehmen Sie den Deckel ab.

Verbinden Sie das SATA-Kabel mit dem Mainboard (Hauptplatine) und der Festplatte.

Verbinden Sie das Stromkabel der SATA-Festplatte mit dem Mainboard (Hauptplatine).

Befestigen Sie die Festplatte von der Unterseite des Gehäuses.

Anschließend können Sie den Gehäusedeckel wieder schließen und verschrauben.

Schritt 1

Schritt 2

Schritt 3

Schritt 4

3.1 Vorderseite

3.2 Rückseite

Anschluss Beschreibung

USB USB-Anschluss für zusätzliche Geräte (z.B. Maus, Tastatur)

Leuchtet rot, wenn das Gerät am Strom angeschlossen wurde und sich im Standby

beﬁndet. Leuchtet blau, wenn das Gerät eingeschaltet ist.

Leuchtet rot, wenn Daten von der Festplatte gelesen oder auf die Festplatte geschrie-

ben werden.

Flackert blau, wenn die Netzwerkverbindung ordnungsgemäß funktioniert.

Anschluss Beschreibung

VIDEO IN BNC-Schnittstelle für Turbo HD und analogen Videoeingang.

AUDIO IN Cinch-Anschluss für Audio Eingang.

LINE IN Anschluss für Zwei-Wege-Audio-Eingang.

VGA DB15-Anschluss für VGA-Ausgang. Zeigt den lokalen Videoausgang und das Menü.

RS-485 Interface Anschluss für RS-485-Geräte.

LAN Anschluss an das Netzwerk.

ALARM IN/OUT Anschluss für Alarmeingang / -ausgang.

Power Schalter zum Ein- / Ausschalten des Geräts.

VIDEO OUT BNC-Anschluss für Videoausgabe.

AUDIO OUT Cinch-Anschluss für Audio Ausgang.

USB USB-Anschluss für zusätzliche Geräte (z.B. Maus, Tastatur)

HDMI HDMI Video Ausgang.

RS-232 Anschluss für RS-232-Geräte.

eSATA Speicher- und Erweiterungsschnittstelle zur Aufzeichnung oder Sicherung.

GND Erdung

Power supply 100~240 V AC, 48 V DC

5. Erste Schritte zur Inbetriebnahme 5. Erste Schritte zur Inbetriebnahme

DEUTSCH DEUTSCH06

1. Überprüfen Sie, ob alle Anschlusskabel verbunden sind und das Netzteil an eine Steckdose angeschlossen ist.

2. Es wird dringend empfohlen, eine unterbrechungsfreie Stromversorgung (USV) in Verbindung mit dem Gerät

zu verwenden. Die Power-Taste an der Vorderseite sollte rot sein, um anzuzeigen, dass das Gerät mit Strom

versorgt wird.

3. Drücken Sie die Power-Taste an der Vorderseite.

4. Die Power-LED sollte nun blau leuchten und das Gerät startet.

Wenn Sie das Gerät zum ersten mal in Betrieb nehmen, müssen Sie zunächst ein Passwort deﬁnieren um das

Gerät zu aktivieren.

Wählen Sie ein sicheres, 8-16 stelliges Passwort um

unbefugten Personen den Zugang zum System zu

verwehren.

Achten Sie darauf, dass das Passwort aus verschie-

denen Zeichen und Zahlen besteht. Erst wenn die

Anzeige rechts neben der Passworteingabe grün

wird, verwenden Sie ein sicheres Passwort und die

Eingabe wird vom System akzeptiert.

Vergeben Sie zusätzlich ein Passwort für die Freiga-

be von IP Kameras.

Freigabemuster

Nachdem Sie die Passworteingabe bestätigt haben, können Sie ein Freigabe-

muster erstellen, um einen schnelleren Zugang zum System zu erlangen.

Nachdem Sie ein Freigabemuster festgelegt haben, müssen Sie es zur Bestäti-

gung wiederholen.

Admin Passwort und Freigabemuster

Um mit dem Assistenten fortzufahren, müssen Sie

zunächst noch einmal das Admin Passwort einge-

ben, das Sie zum Aktivieren des Gerätes vergeben

haben.

Alternativ können Sie auch an dieser Stelle das Pass-

wort ändern, das Freigabemuster aktivieren, deakti-

vieren oder neu festlegen.

Hinweis: Bleibt das Freigabemuster aktiviert, wird

dieses immer beim Zugang zum Menü abgefragt.

Zeit und Datum festlegen

Hier können Sie die Zeitzone wählen in der Sie

sich beﬁnden, das Datumsformat (z.B. TT-MM-JJJJ)

ändern und das aktuelle Datum sowie die Zeit ein-

stellen.

Netzwerkverbindung

Verbinden Sie die DVR-Haupteinheit per LAN Kabel

mit Ihrem Netzwerk. In diesem Fenster können Sie

nun die Netzwerkverbindung einstellen.

• Aktivieren Sie DHCP, um automatisch dem Sys-

tem eine IP Adresse zuordnen zu lassen.

• Deaktivieren Sie DHCP, um die IP Adresse manu-

ell einzutragen.

Menüsprache festlegen

Nachdem Sie das Freigabemuster erstellt haben, können Sie im nächsten Fens-

ter die Menüsprache festlegen. Bestätigen Sie die Sprachauswahl, anschlie-

ßend startet das Gerät neu.

Der Assistent führt Sie durch die ersten wichtigen

Einstellungen an der DVR-Haupteinheit.

Deaktivieren Sie das Häckchen, wenn Sie den Assis-

tenten im Moment nicht verwenden möchten.

Sie können den Assistenten bei jedem Neustart des

Systems erneut aufrufen.

Hinweis:

Die Passworteingabe wird verschlüsselt dargestellt, gekennzeichnet durch ein *-Symbol. Klicken Sie rechts ne-

ben der Passworteingabe auf das Auge-Symbol um die Eingabe sichtbar zu machen.

5.1 Inbetriebnahme des Geräts

5.2 Gerät aktivieren

5.3

Assistent bei Systemstart

5. Erste Schritte zur Inbetriebnahme 5. Erste Schritte zur Inbetriebnahme

DEUTSCH DEUTSCH08 09

Guardian Vision Dienst aktivieren

Aktivieren Sie das Kontrollkästchen, um zukünftig

mit Ihrem Mobilgerät (z. B. Smartphone) auf das Sys-

tem zugreifen zu können.

Möchten Sie vorerst ohne den Guardian Vision

Dienst starten, überspringen Sie den Punkt indem

Sie das Kontrollkästchen deaktiviert lassen.

IP Kameras hinzufügen

Möchten Sie IP Kameras in das System einbinden,

klicken Sie auf „Suchen“. Nun werden alle gefunde-

nen IP Kameras im Netzwerk aufgelistet.

Wählen Sie die Kamera aus und klicken Sie auf „Hin-

zufügen“. Möchten Sie mehrere Kameras gleichzei-

tig hinzufügen, markieren Sie alle und klicken auf“

One-Touch-Aktivierung“.

Vergewissern Sie sich vorab, dass die IP Kameras

aktiviert sind. Dies ist zu erkennen unter der Spalte

„Sicherheit“ (aktiv oder inaktiv). Bei inaktiver Kamera

klicken Sie zunächst auf das „inaktiv“-Symbol und

geben anschließend das Gerätepasswort der Kame-

ra ein. Lesen Sie hierzu mehr in der Anleitung der

jeweiligen IP Kamera.

Aufnahmezustand

Wählen Sie, ob die Kamera(s) durchgehend aufneh-

men sollen oder nur nach Bewegungserkennung.

Zum einstellen der jeweiligen Funktion klicken Sie

auf das Zahnrad-Symbol.

Startbildschirm

Nachdem Sie den Assistenten abgeschlossen ha-

ben, wird Ihnen der Hauptbildschirm des Systems

angezeigt.

Erweiterte Netzwerkeinstellungen

In diesem Fenster können Sie weitere Einstellungen

für das Netzwerk vornehmen.

Festplatte(n) initialisieren

Sollten Sie eine Festplatte eingebaut haben, wird

diese hier aufgeführt. Wählen Sie eine Festplatte mit

dem Kontrollkästchen aus und drücken Sie anschlie-

ßend auf„Init“ (initialisieren). Die Festplatte wird nun

formatiert und dem System angepasst.

ACHTUNG: Alle Daten auf der Festplatte werden

hierbei gelöscht.

Wenn Sie den Guardian Vision Dienst aktiviert ha-

ben, geben Sie nun einen Veriﬁzierungscode ein,

den Sie später in Ihrer Mobilgeräte-App bestätigen

müssen. Der Code muss zwischen 6-12 Stellen sein.

Den QR-Code können Sie mit dem Mobilgerät scan-

nen um die DVR-Haupteinheit mit der App zu ver-

binden.

6. Kamera anschließen und in Betrieb nehmen 7. Das Schnellstartmenü

DEUTSCH DEUTSCH10 11

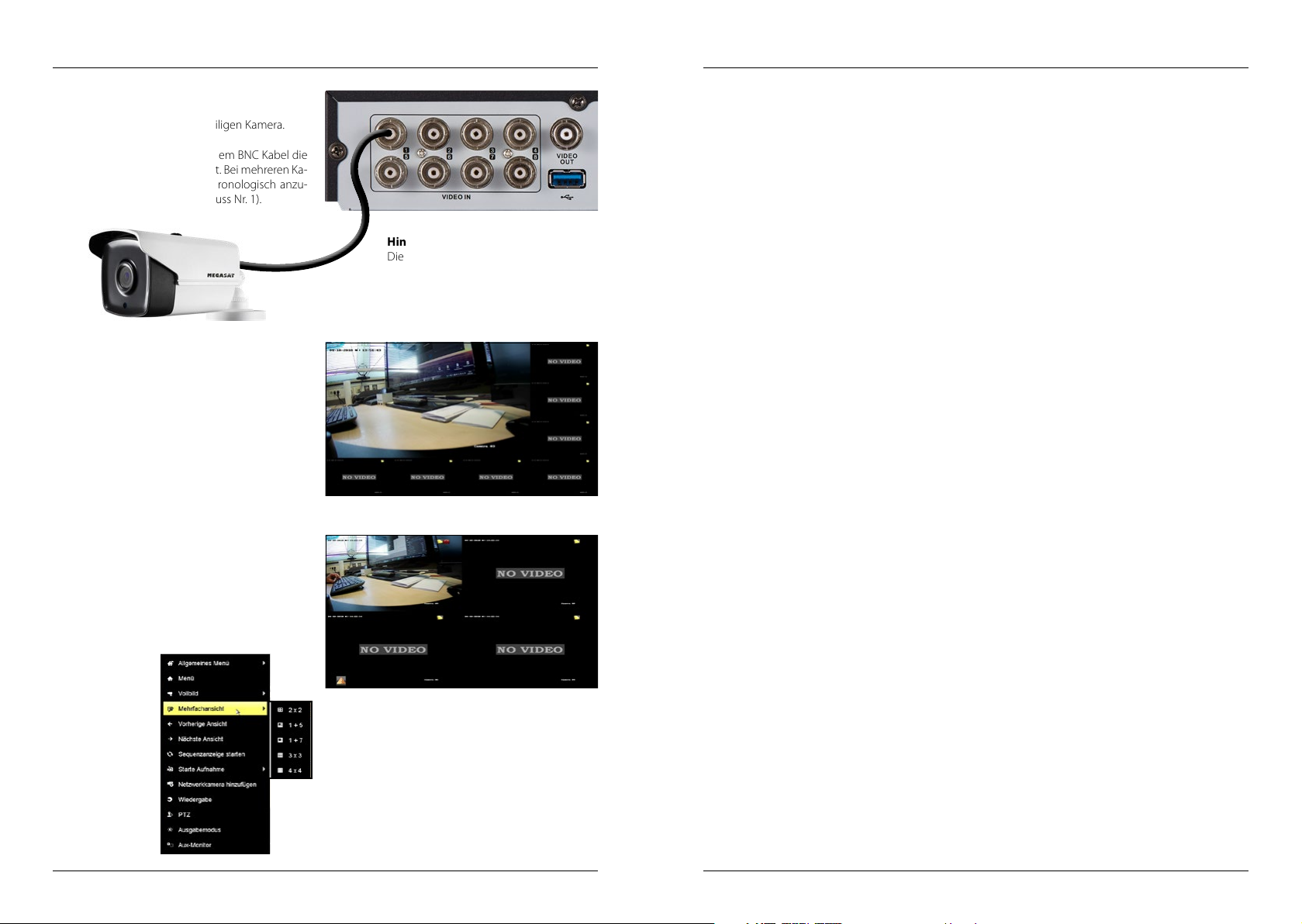

Installieren Sie die Kamera an einem geeigneten

Platz zur Videoüberwachung. Zur Montage nutzen

Sie hierzu die Anleitung der jeweiligen Kamera.

Verbinden Sie anschließend mit dem BNC Kabel die

Kamera mit der DVR-Haupteinheit. Bei mehreren Ka-

meras empﬁehlt es sich diese chronologisch anzu-

schließen (beginnend mit Anschluss Nr. 1).

Sobald die Kamera angeschlossen wurde, wird nach

wenigen Sekunden das Live-Bild auf dem Startbild-

schirm angezeigt.

Beispiel-Ansicht: 2 x 2 Fenster

Hinweis:

Die Verbindung zwischen Kamera und

DVR-Haupteinheit kann bis zu 200 Meter

betragen. Es wird keine zusätzliche Strom-

versorgung für die Kameras benötigt.

Tipp:

Klicken Sie mit dem Mauszeiger auf ein Kamera-Bild

der aktuellen Live-Ansicht und halten dieses ge-

drückt. Ziehen Sie nun das Kamera-Bild auf ein an-

deres Bild, um die Fenster zu tauschen. So können

Sie die Darstellung der Kamera-Bilder Ihren Bedürf-

nissen anzupassen.

Darstellung der Live-Ansichten ändern

Klicken Sie mit der rechten Maustaste auf eine belie-

gige Stelle auf dem Bildschirm. Im darauf folgenden

Menü wählen Sie„Mehfachansicht“.

Hier haben Sie folgende Darstellungsoptionen für

die Kamera-Bilder:

• 2 x 2 Fenster

• 1 + 5 Fenster

• 1 + 7 Fenster

• 3 x 3 Fenster

• 4 x 4 Fenster

Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle auf dem Bildschirm. Anschließend werden Ihnen

verschiedene Menüpunkte aufgelistet:

Allgemeines Menü Zeigt die zuletzt verwendeten Menüpunkte an

Menü

• Wiedergabe: Öﬀnet die Liste zur Wiedergabe der Aufnahmen zur jeweiligen Kamera

• Exportieren: Exportiert Aufnahmen auf einen externen Datenträger

• VCA-Suche: Sucht Aufnahmen nach diversen Mustern (Verhaltenssuche, Gesichtssuche, ...)

Diese Funktion ist nur möglich, wenn die Kamera einen dieser Modis unterstützt

• Manuell: Manuelle Einstellungen zur Aufnahme (Durchgehend, Bewegungserkennung)

• HDD: Zeigt Informationen zu den installieren Festplatten

• Aufzeichnung: Zeitgesteuerter Aufnahmeplan für die jeweilige Kamera

(Durchgehend, Bewegungserkennung, Alarm, ...)

• Kamera: Öﬀnet das Menü zur Kamera-Verwaltung

• Konﬁguration: Allgemeine Einstellungen zum System, Verwaltung der Netzwerkeinstellungen,

Alarmeinstellungen, Anzeige der Liveansicht, ...

• Wartung: Öﬀnet das Menü zur System-Wartung

• Herunterfahren: Fährt das System herunter, startet es neu oder meldet den aktuellen Benutzer ab

Vollbild Menü Klicken Sie auf eine Kamera (wenn vorhanden auch IP Kamera), anschließend wird

diese alls Vollbid auf dem Bildschirm angezeigt.

Mehrfachansicht Ändert die Anzahl und Darstellung der Kameras auf dem Bildschirm.

Vorherige Ansicht Wechselt zur vorherigen Live-Ansicht einer Kamera (wenn vorhanden)

Nächste Ansicht Wechselt zur nächsten Live-Ansicht einer Kamera (wenn vorhanden)

Sequenzanzeige starten Startet einen automatischen Durchlauf aller Kameras (Einstellungen vorab unter

Menü -> Konﬁguration -> Liveansicht -> Liveansichtmodus und Verweilzeit)

Netzwerkkamera hinz. Öﬀnet die IP-Kameraverwaltung um weitere IP Kameras hinzuzufügen

Wiedergabe Öﬀnet die Liste zur Wiedergabe der Aufnahmen zur jeweiligen Kamera

PTZ Öﬀnet das PTZ (Pan, Tilt, Zoom) Fenster der aktuell gewählten Kamera um die

Kamera zu steuern (drehen, neigen, zoomen)

Diese Funktion ist nur möglich, wenn die Kamera einen dieser Modis unterstützt

Ausgabemodus Einstellung der Bildschirmanzeige (Standard, Hell, Sanft, Lebhaft)

Aux-Monitor Wechselt zum externen Monitor (wenn angeschlossen)

8. Aufnahmeplan einstellen 8. Aufnahmeplan einstellen

DEUTSCH DEUTSCH12 13

Sie können einen Aufnahmeplan erstellen um jeder

einzelnen Kamera einen Aufnahmemodus zu einer

bestimmten Zeit zuzuordnen.

Gehen Sie in das Hauptmenü und wählen Sie den

Menüpunkt: Aufzeichnung

Unter Parameter können Sie

einstellen mit welcher Auf-

lösung, mit welcher Video-

qualität und ob nur Video

oder Video+ Audio aufge-

zeichnet werden soll. Wäh-

len Sie zunächst am oberen

Bildschirmrad eine Kamera

aus und ändern Sie dann die

Werte entsprechend Ihren

Bedürfnissen.

Hinweis: Die Aufnahme von Audio kann nur erfolgen, wenn die jeweilige Kamera eine Audioaufnahme unter-

stützt. Überprüfen Sie hierzu die technischen Daten der Kamera.

Hier können Sie den Videocodec für alle analogen Kameras auf H.264+/H.265+ aktivieren oder deaktivieren. Des

Weiteren können Sie auswählen, ob Aufnahmen überschrieben werden sollen, wenn die Festplatte voll ist. Das

bedeutet, dass ältere Aufnahmen zuerst überschrieben werden.

Deﬁnieren Sie den Urlaubsmodus. In dieser Zeit können Sie das Verhalten des Aufnahmemodus vorübergehend

ändern. Dies ist nützlich, wenn Sie sich eine längere Zeit im Haus aufhalten und es nicht nötig ist, Aufnahmen

zu starten.

1. Zunächst müssen Sie die Zeiten für den Urlaubsmodus deﬁnieren. Klicken Sie hier-

zu im im Zeitplan auf„Bearbeiten“ und wählen Sie beim Wochentag: Urlaub.

2. Legen Sie hier die Start- und Endzeit ein sowie den Aufnahmemodus (z.B. Aufnah-

me nur bei Bewegungserkennung) fest.

3. Wechseln Sie zurück in den Menüpunkt Urlaub und klicken auf den ersten Urlaubs-

modus (Holiday1). Den Namen können Sie beliebig ändern. Wählen Sie ein Mo-

dell, ob Sie den Urlaubsmodus nach Datum, nach Woche oder nach Jahr einstellen

möchten. Anschließend wählen Sie die Start- und Endzeit des Urlaubsmodus.

Unter „Weitere Einstellungen“ können Sie die Vorlauf- und Nachlaufzeit einstellen. Das bedeutet, wenn Sie z. B.

eine durchgehende Aufnahme von 8:00 -20:00 Uhr geplant haben und stellen die Vorlauf- und Nachlaufzeit

auf jeweils 30 Sekunden, wird die Aufnahme 30 Sekunden früher gestartet und 30 Sekunden später gestoppt.

1. Wählen Sie am oberen Bildschirmrand die Kamera aus die Sie einstellen möchten (z.B. Camera 01).

2. Bei „Zeitplan aktivieren“ können Sie für jede einzelne Kamera den Zeitplan aktivieren oder deaktivieren.

3. Die Darstellung des Zeitplans ist folgendermaßen angeordnet:

- Wochentage: senkrechte Anordnung (Montag - Sonntag)

- Stunden:waagerechte Anordnung (0:00 - 24:00 Uhr)

4. Klicken Sie auf der rechten Seite auf einen entsprechenden Aufnahmemodus:

- Durchgehend: Die Aufnahme erfolgt kontinuierlich.

- Ereignis: Die Aufnahme wird durch alle ereignisgesteuerten Alarme ausgelöst.

- Bewegung: Die Aufnahme wird nur ausgelöst, wenn eine Bewegungserkennung erkannt wird.

- Alarm: Die Aufnahme wird durch einen Alarm ausgelöst (beim Betrieb mit einer Alarmanlage).

- M / A: Die Aufnahme wird durch eine Bewegungserkennung oder einem Alarm ausgelöst.

- M & A: Die Aufnahme wird durch eine Bewegungserkennung und einem Alarm ausgelöst.

- Keine: Es erfolgt keine Aufnahme.

Zeitplan

Parameter

Erweiterte Einstellungen

Urlaub

Haben Sie ein Aufnahmemodus ge-

wählt, markieren Sie die entsprechen-

den Wochentage und Stunden. Kli-

cken Sie hierzu in den Zeitplan, halten

die Maustaste gedrückt und ziehen Sie

die Markierung entsprechend Ihren

Bedürfnissen.

Wiederholen Sie bei Bedarf den Vorgang mit weiteren Aufnahmemodis.

Hinweis:

Wiederholen Sie den Vorgang, wenn Sie weitere Urlaubsmodis festlegen möchten. Insgesamt können Sie bis zu

32 Urlaubsmodis nutzen.

9. Einstellungen der Festplatte

DEUTSCH DEUTSCH14 15

In der Festplattenverwaltung können Sie diverse

Einstellungen vornehmen, die das Verhalten einer

Aufnahme steuert.

Gehen Sie in das Hauptmenü und wählen Sie den

Menüpunkt: HDD

Unter „Allgeimein“ werden alle Festplatten aufgelistet die Sie vorab eingebaut haben. Des Weiteren wird die

aktuell verfügbare Kapazität und die Gesamtkapazität angezeigt. Um eine neue Festplatte zu initialisieren, wäh-

len Sie diese aus (Hacken setzen im Kontrollkästchen). Klicken Sie anschließend auf „Init“ um die Festplatte zu

formatierten.

ACHTUNG: Alle Daten auf der Festplatte werden hierbei gelöscht.

Möchten Sie Aufzeichnungen auf einer NAS-Festplatte speichern, gehen Sie wie folgt vor:

1. Klicken Sie im Menüpunkt„Allgemein“ am unteren Bildschirmrad auf„Hinzufügen“.

2. Wählen Sie den Festplatten-Typ„NAS“

3. Geben Sie die IP Adresse der NAS Festplatte ein

4. Geben Sie das Netzwerk Verzeichnis ein.

Allgemein

Netzwerk-Festplatte hinzufügen (NAS)

10. Wiedergabe von Aufnahmen

In der Wiedergabe-Ansicht werden alle Aufzeich-

nungen mit Kalendereinträgen aufgeführt.

Gehen Sie in das Hauptmenü und wählen Sie den

Menüpunkt: Wiedergabe

Kameraauswahl

Kalender

Zeitachse

Um eine Aufnahme wiederzugeben gehen Sie wie folgt vor:

1. Wählen Sie in der rechten Spalte eine Kamera aus.

2. Darunter beﬁndet sich der Kalender. Wählen Sie hier durch einen Doppelklick den gewünschten Tag.

3. In der Zeitachse wird graﬁsch dargestellt ob eine Aufnahme vorhanden ist und welche Art von Aufnahme

es sich handelt (Bewegungserkennung, Daueraufnahme, ...)

4. Um die Zeitachse zu vergrößern fahren Sie mit dem Mauszeiger darüber und scrollen mit dem Mausrad

vor oder zurück (vergrößern, verkleinern).

5. Klicken Sie nschließend auf die gewünschte Zeit um das Video von hier aus zu starten.

10. Technische Daten

DVR Haupteinheit (HSC 7800) Kamera (HSC 20)

10. Technische Daten

DEUTSCH DEUTSCH16 17

Videokompression H.265+ / H.265 / H.264+ / H.264

Videobitrate 32 Kbps bis 10 Mbps

Audiokompression G.711u

Kodierungsauﬂösung 5 MP, 4 MP, 3 MP, 1080p, 720p, WD1, 4CIF, VGA, CIF

Videowiedergabe bis zu 8 Kameras gleichzeitig

Remote-Verbindungen Bis zu 128

Netzwerkprotokolle TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, NFS,

iSCSI, UPnP™, HTTPS, ONVIF

Einbindung von IP Kameras Bis zu 4 Stück (max. Auﬂösung von 6 MP)

Analoge Videoeingänge 8x (max. 5 MP via BNC Schnittstelle)

Netzwerkanschluss 1x (RJ45 10/100/1000M)

SATA Anschluss 2x (bis max. 8TB je Festplatte, interner Einbau)

USB 2.0 1x

USB 3.0 1x

HDMI 1x (bis max. 3840 x 2160 Pixel)

VGA 1x (bis max. 1920 x 1080 Pixel)

CVBS Video-Ausgang 1x

Audio Cinch Eingänge 4x

Audio Cinch Ausgang 1x (64 Kbps)

Serielle Schnittstelle 1x (RS-485)

Alarm-Eingang 8x

Alarm-Ausgang 4x

Temperaturbereich -10° C bis +55°C

Luftfeuchtigkeit 10-90 %

Spannungsversorgung 48 Volt DC, 3A

Stromverbrauch max. 60 Watt (ohne Festplatte)

Spannungsversorgung für Kameras PoC (Power over Coax)

Netzschalter ja

Abmessungen 380 x 48 x 320mm (B/H/T)

Gewicht ca. 2 kg

Material Gehäuse Metall

Sensor 2 Megapixel Progressive-Scan-CMOS

Video-Auﬂösung 1920 x 1080 Pixel

Lichtempﬁndlichkeit 0.05 Lux @ (F1.2, AGC ON) 0 Lux mit IR

Verschlusszeit PAL: 1/25s zu 1/50.000s

NTSC: 1/30s zu 1/50.000 s

Festbrennweite 2.8 mm

Sichtwinkel 103.5° (bei 2.8 mm)

Objektivfassung M12

Nachtsichtreichweite bis zu 40 Meter

Winkeleinstellung Schwenken: 360° / Neigen: 180° / Drehen: 360°

Synchronisation Interne Synchronisation

WDR > 120dB

Ausgänge 1x HD Analog Ausgang (BNC)

1x Netzanschluss für Stromversorgung

Temperaturbereich -40° C bis +60°C

Luftfeuchtigkeit <90% (nicht kondensierend)

Spannungsvers. 12 Volt DC (±25%) (über BNC-Leitung)

Stromverbrauch max. 3.6 Watt

Schutzklasse IP67

Abmessungen 86.7 × 81.6 × 226mm (B/H/L)

Gewicht 680 g

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte.

Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grund-

legenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie EMC 2014/30/EU und

2014/35/EU beﬁndet:

Megasat HSC 7800 (Art.-Nr. 0900165)

Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:

Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

Version: 1.0 (Mai 2018)

Technische Änderungen, Druckfehler und Irrtümer vorbehalten.

Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

HSC 7800

quick start guide

Content 1. Safety instructions

2. Delivery

ENGLISH ENGLISH02

• Make sure that the device is installed in a well-ventilated and dust-free environment.

• The device is intended for indoor use only.

• Keep all liquids away from the device.

• Make sure the environmental conditions are in accordance with the factory speciﬁcations.

• Heavy impact or impact on the unit due to falling may damage the sensitive electronics inside the unit.

• Turn oﬀ the device before connecting and disconnecting accessories and peripherals.

• A factory recommended hard disk should be used for this unit.

DVR main unit

• HSC 7800

• 48 V DC power supply

• BNC cable (18m)

• User manual

Kamera

• HSC 20

• Screw set

• User manual

• The correct conﬁguration of all passwords and other security settings is the responsibility of the installer and

/ or end user.

• When using the product, you must strictly adhere to the electrical safety regulations of your area. Detailed

information can be found in the technical data.

• The input voltage should meet both SELV (Safety Extra Low Voltage) and Limited Current 100 ~ 240V AC, 48V

DC IEC60950-1. Detailed information can be found in the technical data.

• Do not connect multiple devices to a power supply as overloading the adapter may cause overheating or a

ﬁre hazard.

• Make sure the plug is ﬁrmly connected to the power outlet.

• If smoke or odor comes from the unit, immediately turn oﬀ the unit and disconnect the power cord from the

wall outlet. Then contact your dealer.

Warnings

Precautions
