Cat. No. / No de cat.

2757-20, 2758-20

2759-20, 2759B-20

OPERATOR'S MANUAL

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

WARNING To reduce the risk of injury, user must read and understand operator's manual.

AVERTISSEMENT Aﬁn de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIAPara reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

M18 FUEL™ 1/4" HEX IMPACT DRIVER, 3/8" COMPACT IMPACT

WRENCH & 1/2" COMPACT IMPACT WRENCHES

TOURNEVIS À PERCUSSION HEXAGONAL DE 6 mm (1/4") M18

FUEL™, CLÉ À CHOCS COMPACTE DE 3/8" M18 FUEL™, ET CLÉS

À CHOCS COMPACTE DE 1/2" M18 FUEL™

DESTORNILLADOR DE IMPACTO HEXAGONAL M18 FUEL™ DE

6 mm (1/4"), LLAVE DE IMPACTO COMPACTAM18 FUEL™ DE 3/8",

LLAVE DE IMPACTO COMPACTA M18 FUEL™ DE 1/2"

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instruc-

tions, illustrations and speciﬁca-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, ﬁre and/or serious injury. Save all

warnings and instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated(corded)powertoolorbattery-oper-

ated (cordless) power tool.

WORK AREA SAFETY

•Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

•Do not operate power tools in explosive atmo-

spheres, such as in the presence of ﬂammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

•Keep children and bystanders away while operat-

ing a power tool. Distractionscancauseyoutolose

control.

ELECTRICAL SAFETY

•Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiﬁed plugs and matching outlets will

reduce risk of electric shock.

•Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

•Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

•Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

movingparts.Damagedorentangled cordsincrease

the risk of electric shock.

•When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

•If operating a power tool in a damp location is

unavoidable, use aground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

•Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the inﬂuence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personal injury.

•Use personal protective equipment. Always wear

eye protection. Protectiveequipmentsuch as a dust

mask, non-skid safety shoes, hard hat or hearing

protectionusedfor appropriate conditions will reduce

personal injuries.

•Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power

source and/or batterypack, picking upor carrying

the tool. Carryingpowertoolswithyourﬁngeron the

switchorenergizingpowertoolsthathavetheswitch

on invites accidents.

•Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attachedto a rotatingpartofthe power toolmayresult

in personal injury.

•Do not overreach. Keep proper footing and bal-

ance at all times. This enables better control of the

power tool in unexpected situations.

•Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

•If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-related hazards.

•Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

cancausesevereinjurywithinafraction of a second.

POWER TOOL USE AND CARE

•Do not force the power tool. Use the correct

power tool for your application. Thecorrectpower

tool will do the job better and safer at the rate for

which it was designed.

•Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

•Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

•Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Powertoolsaredangerousinthe hands

of untrained users.

•Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

•Keep cutting tools sharp and clean. Properly

maintainedcuttingtoolswithsharpcuttingedgesare

less likely to bind and are easier to control.

•Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to

be performed. Use of the power tool for operations

differentfrom thoseintendedcouldresult in a hazard-

ous situation.

•Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

•Recharge only with the charger speciﬁed by the

manufacturer.Achargerthat is suitableforone type

of battery pack may create a risk of ﬁre when used

with another battery pack.

•Use power tools only with speciﬁcally designated

battery packs. Use of any other battery packs may

create a risk of injury and ﬁre.

•When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shortingthebattery terminals together may

cause burns or a ﬁre.

•Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact ac-

cidentally occurs, ﬂush with water. If liquid con-

tacts eyes, additionally seek medical help. Liquid

ejectedfromthe battery may causeirritationor burns.

•Do not use a battery pack or tool that is dam-

aged or modiﬁed. Damaged or modiﬁed batteries

may exhibit unpredictable behavior resulting in ﬁre,

explosion or risk of injury.

•Do not expose a battery pack or tool to ﬁre or

excessive temperature. Exposure to ﬁre or tem-

peratureabove265°F(130°C) may cause explosion.

•Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range speciﬁed in the instructions.

Charging improperly or at temperatures outside the

speciﬁedrangemaydamage thebatteryand increase

the risk of ﬁre.

SERVICE

•Have your power tool serviced by a qualiﬁed

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

•Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

IMPACT WRENCHES AND DRIVERS

•Hold the power tool by insulated gripping surfaces,

when performing an operation where the fastener

may contact hidden wiring. Fasteners contacting

a “live” wire may make exposed metal parts of the

power tool “live” and could give the operator an

electric shock.

•Wear ear protectors when impact drilling. Exposure

to noise can cause hearing loss.

•Use only sockets and other accessories speciﬁcally

designed for use on impact wrenches and drivers.

Other sockets and accessories might shatter or

break causing injury.

•Maintain labels and nameplates. These carry im-

portantinformation.Ifunreadable or missing, contact

aMILWAUKEEservice facility for afreereplacement.

•

WARNING

Somedust created bypowersanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

•lead from lead-based paint

•crystalline silica from bricks and cement and other

masonry products, and

•arsenic and chromium from chemically-treated lum-

ber.

Yourrisk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposureto these chemicals:workina well ventilated

area,and work withapprovedsafetyequipment, such

as those dust masks that are specially designed to

ﬁlter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

No-Load Revolutions per Minute (RPM)

Impacts per Minute Under Load (IPM)

CUS Underwriters Laboratories, Inc.

United States and Canada

SPECIFICATIONS

Cat. No.....................................................2757-20

Volts.............................................................18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

RPM.........................................................0 - 3 000

IPM..........................................................0 - 3 700

Cat. No.....................................................2758-20

Volts.............................................................18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

RPM.........................................................0 - 2 500

IPM..........................................................0 - 3 200

Cat. No.....................................................2759-20

Volts.............................................................18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

RPM.........................................................0 - 2 500

IPM..........................................................0 - 3 200

Cat. No.................................................. 2759B-20

Volts.............................................................18 DC

Battery Type .................................................M18™

Charger Type................................................M18™

RPM.........................................................0 - 2 500

IPM..........................................................0 - 3 200

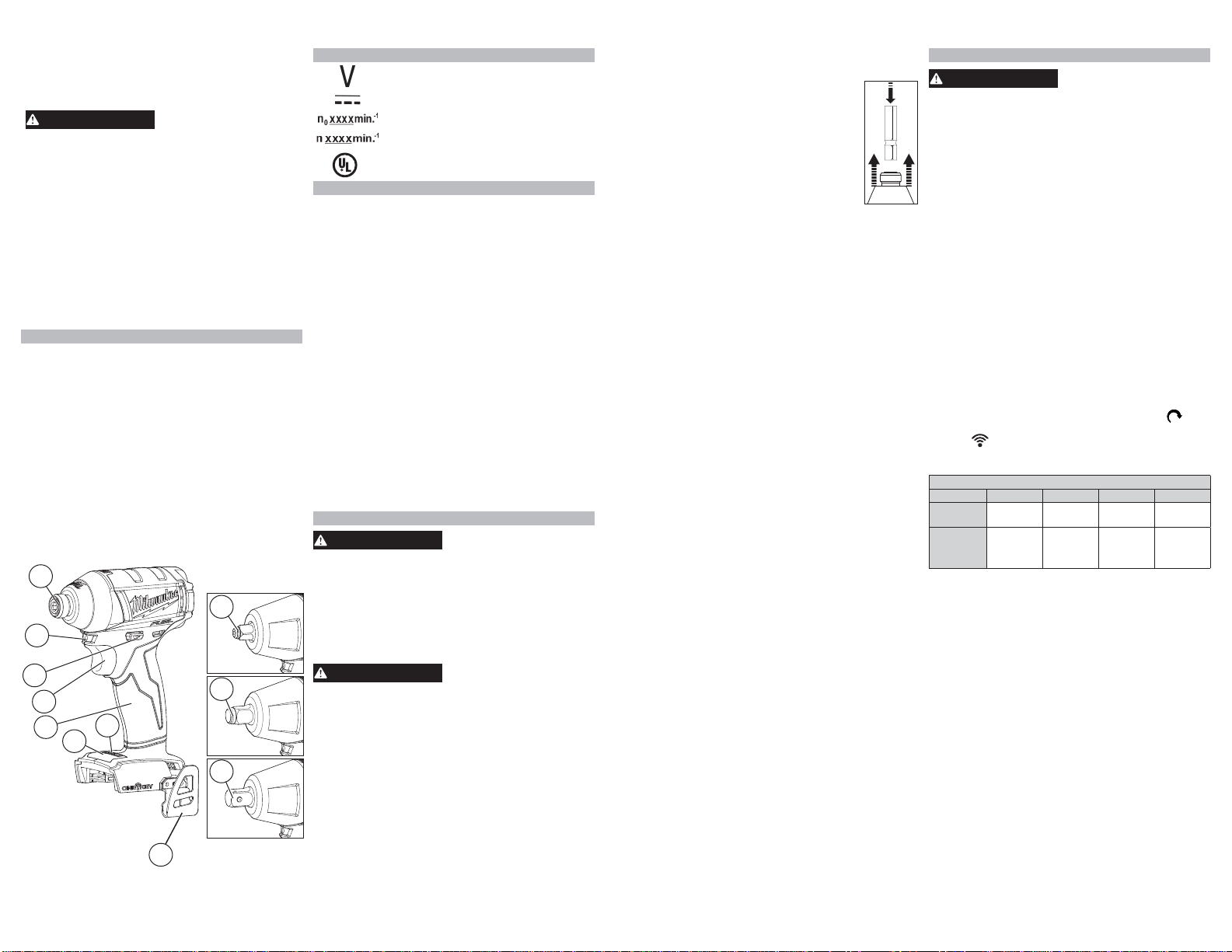

FUNCTIONAL DESCRIPTION

Cat. No. 2757-20

Cat. No.

2758-20

Cat. No.

2759B-20

Cat. No.

2759-20

576

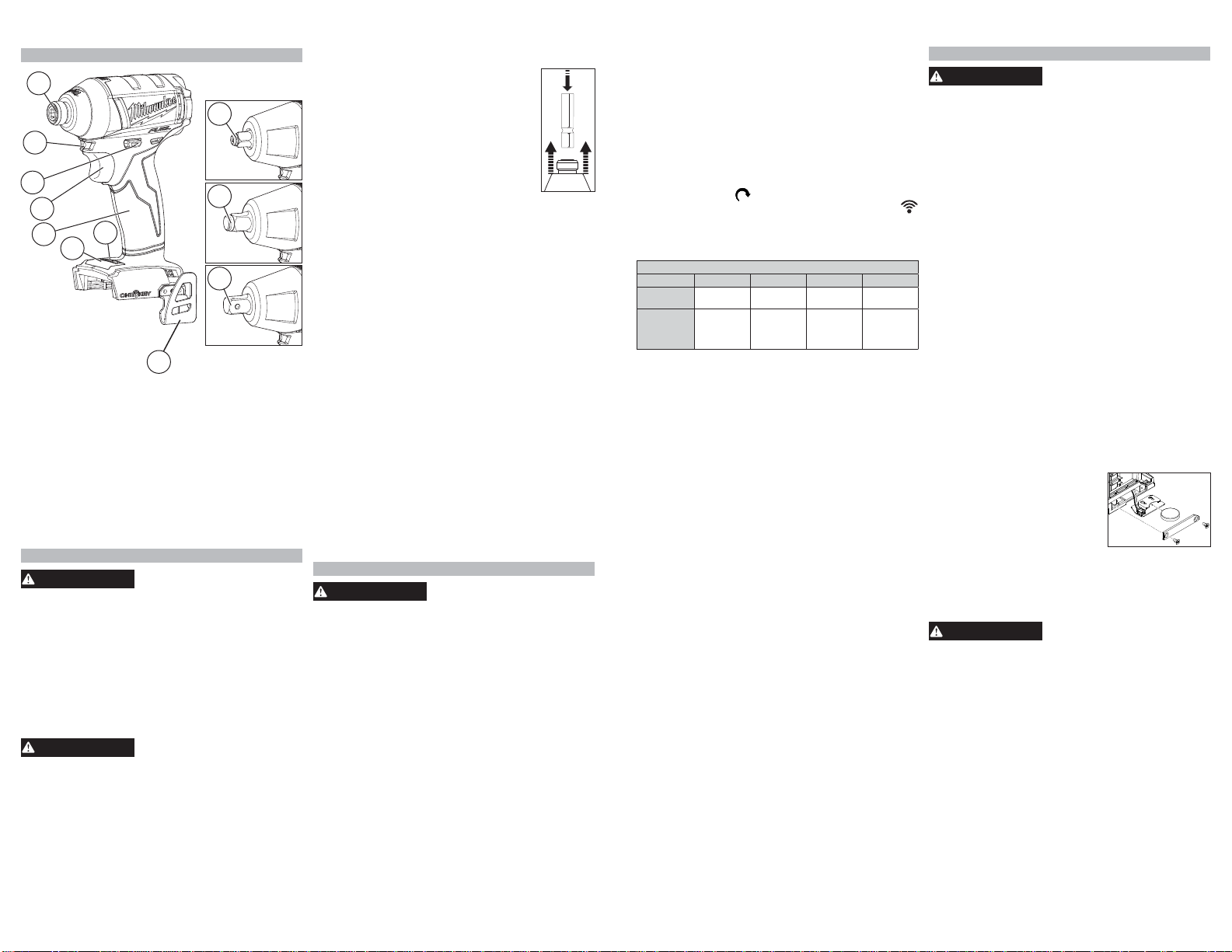

1. 1/4" Hex drive chuck

(2757-20)

2. LED

3. Control switch

4. Trigger

5. Handle

6. Bit holder (2757-20)

7. Mode selector

8. Belt clip

9. 3/8" Square drive anvil (2758-20)

10. 1/2" Square drive anvil (2759B-20)

11. 1/2" Square drive anvil with pin detent (2759-20)

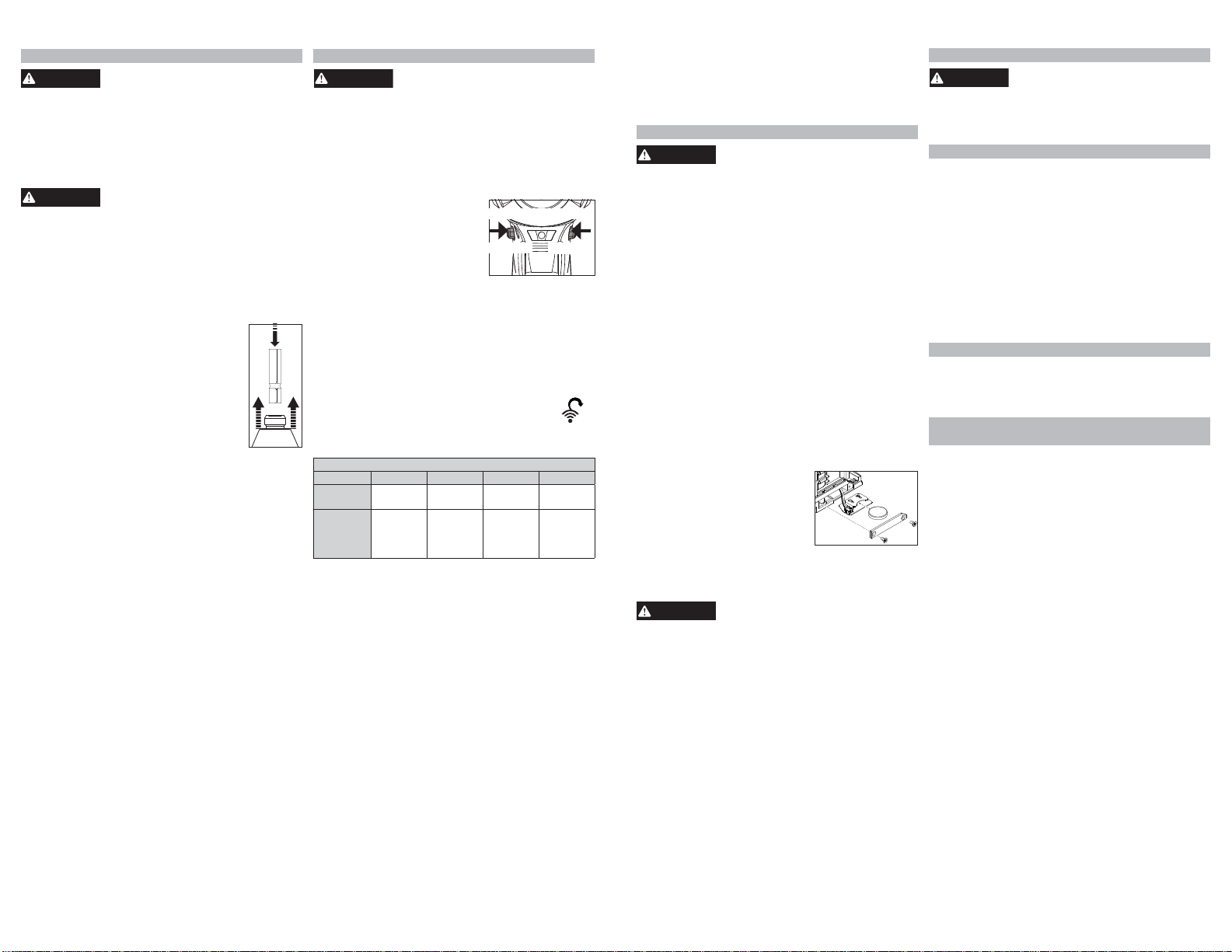

OPERATION

WARNING

To reduce the risk of injury, wear

safety goggles orglasses with side

shields. Using the Control Switch

The control switch may be set to three positions:

forward, reverse and lock. Due to a lockout mecha-

nism, the control switch can only be adjusted when

the ON/OFF switch is not pressed.Always allow the

motor to come to a complete stop before using the

control switch.

Forforward (clockwise)rotation, CENTER TO LOCK

Forward Reverse

push the control switch in the

direction shown. Check the di-

rection of rotation before use.

For reverse (counterclockwise)

rotation, push the control switch

inthe direction shown.Checkthe

direction of rotation before use.

To lock the trigger, push the control switch to the

center position. The trigger will not work when the

control switch is in the locked position.

Always remove the battery pack before performing

maintenance,changingaccessories,storingthetool

and any time the tool is not in use.

Selecting Mode

Allow the tool to come to a complete stop before

changing modes. Press the selector button to

cycle between the settings.Select wireless to

change the default settings via the ONE-KEY App

on your smart device.

Default Max RPM

Setting 1 Setting 2 Setting 3 Setting 4

2757-20 850 1 500 2 100 3 000

2758-20

2759-20

2759B-20 900 1 400 1 900 2 500

Starting, Stopping and Controlling Speed

These tools may be operated at any speed from 0

to full speed.

1. To start the tool, pull the trigger.

NOTE: An LED is turned on when the trigger is

pulled.

2. To vary the driving speed, increase or decrease

pressure on the trigger. The further the trigger is

pulled, the greater the speed, up to the maximum

speed set by the speed control.

3. Tostopthetool, release the trigger andtheelectric

brake stops the tool instantly.

Impacting Techniques

The longer a bolt, screw, or nut is impacted, the

tighter it will become. To help prevent damaging the

fasteners or workpieces, avoid excessive impact-

ing. Be particularly careful when impacting smaller

fasteners because they require less impacting to

reach optimum torque.

Practice with various fasteners, noting the length of

time required to reach the desired torque. Check the

tightnesswithahand-torquewrench.If the fasteners

are too tight, reduce the impacting time. If they are

not tight enough, increase the impacting time.

Oil, dirt, rust or other matter on the threads or under

the head of the fastener affects the degree of tight-

ness.

The torque required to loosen a fastener averages

75% to 80% of the tightening torque, depending on

the condition of the contacting surfaces.

On light gasket jobs, run each fastener down to a

relatively light torque and use a hand torque wrench

for ﬁnal tightening.

MAINTENANCE

WARNING

To reduce the risk of injury, always

unplug the chargerand remove the

battery pack from the charger or tool before

performing any maintenance. Never disassemble

the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

After six months to one year, depending on use,

return the tool, battery pack and charger to A

MILWAUKEE service facility for:

• Lubrication

• Mechanical inspection and cleaning (gears,

spindles, bearings, housing, etc.)

• Electricalinspection(battery pack, charger,motor)

• Testingtoassure proper mechanical and electrical

operation

If the tool does not start or operate at full power with

a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work prop-

erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

Internal Battery

Aninternal batteryisusedtofacilitate fullONE-KEY™

functionality.

To replace the battery:

1. Remove the battery pack.

2. Remove the two screws hold-

ing the battery door.

3. Pull out the battery board and

remove the old battery.

4. Insertthenewbattery(3VCR2032), with the posi-

tive site away from the board.

5. Slide the board back into the tool and replace the

battery door and screws.

WARNING

To reduce the risk of personal in-

jury and damage, never immerse

your tool, battery pack or charger in liquid or

allow a liquid to ﬂow inside them.

Cleaning

Clean dust and debris from charger and tool vents.

Keeptoolhandles clean, dryandfreeof oil or grease.

Use only mild soap and a damp cloth to clean the

tool,batterypackandchargersincecertaincleaning

agentsandsolvents are harmful to plastics andother

insulated parts. Some of these include gasoline,

turpentine,lacquerthinner,paintthinner,chlorinated

cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ﬂammable or

combustible solvents around tools.

Repairs

Forrepairs,returnthetool, battery pack and charger

to the nearest service center.

ASSEMBLY

WARNING

Recharge only with the charger

speciﬁed for the battery. For spe-

ciﬁc charging instructions, read the operator’s

manual supplied with your charger and battery.

Inserting/Removing the Battery

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

WARNING

Always removebatterypackbefore

changing or removing accesso-

ries. Only use accessories speciﬁcally recom-

mended for this tool. Others may be hazardous.

Use only sockets and other accessories speciﬁ-

cally designed for use on impact wrenches and

drivers. Other sockets and accessories might

shatter or break causing injury.

Attaching and Removing Accessories

1/4" Hex Impact Driver (Cat. No. 2757-20)

This impact driver is intended for use with

drill and driver bits.

1. Toattachan accessory,press theshank

into the hex drive chuck.

2. To remove the accessory, pull out the

ring and remove the accessory. Re-

lease the ring.

Square Drive Impact Wrenches

(Cat. No. 2758-20, 2759B-20)

1. Use only the appropriate size Square

Drive Sockets.

2. To attach a socket, align the accessory with the

anvil and push it ﬁrmly over the retaining ring.

3. To remove the accessory, pull the accessory off

the anvil.

Square Drive Impact Wrench with Pin Detent

(Cat. No. 2759-20)

1. Use only the appropriate size Square Drive

Sockets.

2. To attach a socket, align the hole in the accessory

with the detent pin on the anvil. Hold the detent

pin in while pushing the socket onto the anvil.

The detent pin will snap into place in the hole to

secure the socket.

3. To remove the socket, insert a nail or other thin

object into the hole in the accessory and press

in the detent pin. Pull the accessory off the anvil.

ONE-KEY™

To learn more about the ONE-KEY functionality for

this tool, please reference the Quick Start guide in-

cludedwiththisproductorgotomilwaukeetool.com/

One-Key. To download the ONE-KEY app, visit the

App Store or Google Play from your smart device.

ACCESSORIES

WARNING

Always remove batterypack before

changing or removing accesso-

ries. Only use accessories speciﬁcally recom-

mended for this tool. Others may be hazardous.

For a complete listing of accessories, go online to

www.milwaukeetool.comor contactalocal distributor.

SERVICE - UNITED STATES

1-800-SAWDUST(1.800.729.3878)

Monday-Friday, 7:00AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions.

Email: [email protected]

•to receive important notiﬁcations regarding your

purchase

• toensurethatyourtoolisprotectedunderthewarranty

• to become a Heavy Duty club member

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Every MILWAUKEE power tool (including cordless

product – tool, battery pack(s) - see separate & distinct CORD-

LESS BATTERY PACK LIMITED WARRANTY statements & battery

charger and Work Lights*) is warranted to the original purchaser only

tobefree from defectsin material andworkmanship.Subject tocertain

exceptions, MILWAUKEE will repair or replace any part on an electric

powertoolwhich, after examination,isdeterminedby MILWAUKEEto

be defective in material or workmanship for a period of ﬁve (5) years*

afterthedate of purchaseunlessotherwise noted.Returnof the power

tooltoa MILWAUKEEfactory Service Centerlocationor MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other

than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents.

*The warranty period for, Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for a

LED Work Light and LED Upgrade Bulb is a limited LIFETIME war-

ranty to the original purchaser only, if during normal use the LED bulb

fails the Work Light or Upgrade Bulb will be replaced free of charge.

*This warranty does not cover Air Nailers & Stapler, Airless Paint

Sprayer, Cordless Battery Packs, Gasoline Driven Portable Power

Generators,HandTools,Hoist– Electric, Lever &HandChain, M12™

Heated Jackets, Reconditioned product and Test & Measurement

products. There are separate and distinct warranties available for

these products.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

oftheproductwill be used todeterminethe warranty period ifnoproof

of purchase is provided at the time warranty service is requested.

ACCEPTANCEOFTHE EXCLUSIVEREPAIRANDREPLACEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACTFOR THE PURCHASEOFEVERYMILWAUKEE PRODUCT.

IF YOU DO NOTAGREETO THIS CONDITION, YOU SHOULD NOT

PURCHASETHE PRODUCT.IN NOEVENTSHALLMILWAUKEEBE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON-

SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FORLOSSOF PROFITS. SOMESTATESDO NOTALLOWTHEEX-

CLUSION OR LIMITATION OF INCIDENTALOR CONSEQUENTIAL

DAMAGES,SOTHEABOVELIMITATIONOR EXCLUSIONMAYNOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU

OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS

ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS

FOR APARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH

DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR-

RANTIESARE LIMITED TO THE DURATION OF THEAPPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOTALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR-

RANTY LASTS, SO THEABOVE LIMITATION MAY NOTAPPLYTO

YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAYALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE.

This warranty applies to product sold in the U.S.A. and Canada only.

Pleaseconsultthe ‘Service Center Search’in theParts& Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.

SAWDUST(1.800.729.3878) tolocateyournearest service facility for

warrantyandnon-warranty serviceona Milwaukee electricpowertool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Power Tool.

To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been

sealed/stamped, present the original proof of purchase to the ASC.

Calltoll-free1 800 8321949to ﬁndthenearestASC, for service,parts,

accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product,

and there any faulty piece or component will be replaced without

cost for you. We will cover all freight costs relative with this warranty

process.

Exceptions

This warranty is not valid in the following situations:

a) When the product is used in a different manners from the end-user

guide or instruction manual.

b) When the conditions of use are not normal.

c)Whenthe productwasmodiﬁed orrepairedby peoplenotauthorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTEDAND COMMERCIALIZED BY:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lire toutes les consignes

de sécurité, consignes,

illustrations et spéciﬁcations fournies avec cet

outilélectrique. Ne passuivrel’ensemble desrègles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ﬁns de référence

ultérieure. Le terme «outil électrique» ﬁgurant dans

les avertissements ci-dessous renvoie à l’outil élec-

trique à alimentation par le réseau (à cordon) ou par

batterie (sans ﬁl).

SÉCURITÉ DU LIEU DE TRAVAIL

•Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

•Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence

de liquides, gaz ou poussières inﬂammables.

Les outils électriques produisent des étincelles

risquant d'enﬂammer les poussières ou vapeurs.

•S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser

un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

•Les ﬁches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais

modiﬁer la ﬁche, de quelque façon que ce soit.

Ne jamais utiliser d'adaptateurs de ﬁche avec

des outils mis à la terre. Les ﬁches et prises non

modiﬁées réduisent le risque de choc électrique.

•Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Lerisquedechoc

électriqueestaccru lorsque le corps est misàlaterre.

•Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils ac-

croît le risque de choc électrique.

•Ne pas maltraiter le cordon d'alimentation. Ne

jamaisutiliser le cordond’alimentation pour trans-

porter l’outil électrique etne jamais débrancherce

dernier en tirant sur le cordon. Garder le cordon

à l'écart de la chaleur, de l'huile, des objets tran-

chants et des pièces en mouvement. Un cordon

endommagé ou emmêlé accroît le risque de choc

électrique.

•Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

•Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

sécurité

individuelle

SÉCURITÉ INDIVIDUELLE

•Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout

outil électrique. Ne pas utiliser cet appareil en

cas de fatigue ou sous l’inﬂuence de l’alcool,

de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

•Porter l’équipement de protection individuel

requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque an-

tipoussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive aﬁn

de réduire les blessures.

•Empêcher les démarrages accidentels. S’assurer

que la gâchette est en position d’arrêt avant de

brancher l’outil à une source de courant, d’insérer

la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant

le doigt sur la gâchette ou de mettre sous tension un

outil électrique lorsque la gâchette est en position de

marche favorise les accidents.

•Retirer les clés de réglage avant de mettre l’outil

en marche. Uneclélaisséesurune pièce rotative de

l’outil peut causer des blessures.

•Ne pas travailler hors de portée. Toujours se tenir

bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

•Porter une tenue appropriée. Ne porter ni vête-

ments amples, ni bijoux. Garder les cheveux et les

vêtements à l’écart des pièces en mouvement. Les

vêtements ﬂottants, les bijoux ou les cheveux longs

risquentd’êtrehappésparlespiècesenmouvement.

•Si les outils sont équipés de dispositifs de

dépoussiérage, s'assurer qu'ils sont connectés

et correctement utilisés. L’utilisationd’uncollecteur

de poussière permet de réduire les dangers liés à la

poussière.

•Ne pas laisser la familiaritéavec l'outil acquise par

une utilisation fréquente vous rendre sufﬁsant et

vous amener à ignorer les règles de sécurité. Une

utilisation négligée peut causer une blessure grave

en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

•Ne pas forcer l'outil électrique. Utiliser l'outil

électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et de

façonmoins dangereuse s’il estutilisédansles limites

prévues.

•Ne pas utiliser l'outil électrique si le commuta-

teur ne permet pas de le mettre en marche ou de

l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

•Débrancher l'outil et/ouretirer le bloc-piles,si pos-

sible, avant d’effectuer des réglages, de changer

d’accessoire ou de remiser l’outil. Cesmesuresde

sécurité préventives réduisent les risques de démar-

rage accidentel de l'outil.

•Entreposer l’outil électrique hors de la portée des

enfants et interdire à quiconque de l’utiliser si la

personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

•Entretenir les outils électriques et les acces-

soires. Vériﬁer qu'aucune pièce mobile n'est mal

alignée ou bloquée, qu'aucune pièce n'est brisée

et s'assurer qu'aucun autre problème risque

d'affecter le bon fonctionnement de l'outil. En

cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

•Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont

bienaffûtésrisquent moins de se bloquer et sont plus

faciles à contrôler.

•Utiliser l’outil électrique, les accessoires, les

embouts etc. conformément à ces instructions en

tenant compte des conditions de travail et de la

tâche à effectuer. L'usage d'un outil électrique pour

des applications pour lesquelles il n'est pas conçu

peut être dangereux.

•Garder les poignées et les surfaces de préhen-

sion sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhen-

sion glissantes ne permettent pas de manipuler et de

contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

•Pour recharger le bloc-piles, utiliser seulement le

chargeurspéciﬁé par le fabricant. Unchargeurpou-

vant convenir à un type de bloc-piles peut entraîner

un risque d’incendie lorsqu’il est utilisé avec un autre

type de bloc-piles.

•N’utiliser l’outil électrique qu’avec une batterie

recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

•Lorsque le bloc-piles n’est pas utilisé, le tenir éloi-

gné des objets en métal tels que les trombones,

les pièces de monnaie, les clés, les clous, les vis

ou d’autres petits objets métalliques qui pour-

raient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures ou

un incendie.

•Éviter tout contact avec le liquide pouvant être

éjecté de la pile en cas de manutention abusive.

En cas de contact accidentel, rincer immédiate-

ment les parties atteintes avec de l’eau. Si le

liquide entre en contact avec les yeux, consulter

un médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures.

•N’utiliser aucun bloc-piles ni aucun outil ayant été

endommagé ou modiﬁé. Des piles endommagées

ou modiﬁées peuvent adopter un comportement im-

prévisiblepouvantcauserunincendie,uneexplosion

ou le risque de blessures.

•Ne pas exposer le bloc-piles ou l’outil aux

ﬂammes ou à une température excessive. Une

exposition aux ﬂammes ou à une température supé-

rieure à 130°C (265°F) peut causer une explosion.

•Suivre toutes les instructions de charge et ne pas

charger le bloc-piles ou l’outil en dehors de la

plage de température spéciﬁée. Unechargeincor-

recte ou à des températures en dehors de la plage

spéciﬁée peut endommager la pile et augmenter le

risque d’incendie.

ENTRETIEN

•Les réparations de l’outil électrique doivent être

conﬁées à un technicien qualiﬁé, utilisant exclu-

sivement des pièces identiques à celles d’origine.

Lemaintiendela sûreté de l’outil électrique sera ainsi

assuré.

•Ne jamais effectuer la réparation d’un bloc-piles

endommagé. La réparation du bloc-piles doit être

réaliséeparle fabricant ou lesfournisseursdeservice

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES AUX CLES A CHOCS

ET AUX TOURNEVIS A PERCUSSION

•Lorsque l’outil électrique est utilisé pour un

travail risquant de mettre le dispositif de ﬁxa-

tion en contact avec des ﬁls électriques cachés,

tenez l’outil par les surfaces de prise isolées. Le

contactd’un dispositifdeﬁxation avecunﬁlsousten-

sion « électriﬁe » les pièces métalliques exposées

de l’outil et peut électrocuter l’utilisateur.

•Porter des protège-oreilles avec un marteau

perforateur. Uneexposition au bruit peutprovoquer

une perte auditive.

•N’utilisez que des douilles ou des accessoires

spéciﬁquement conçus pour les clés à chocs

et les visseuses. D’autres douilles ou accessoires

pourraientsebriserou éclater et entraîner des bles-

sures.

•Maintenir en l’état les étiquettes et les plaques

d’identiﬁcation.Des informations importantes y ﬁg-

urent.Sielles sont illisibles ou manquantes,contacter

uncentre de servicesetd’entretien MILWAUKEEpour

un remplacement gratuit.

•

AVERTISSEMENT

Certaines poussières gé-

nérées par les activités de

ponçage, de coupe, de rectiﬁcation, de perforage et

d’autres activités de construction contiennent des

substances considérées être la cause de malforma-

tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances ﬁgurent:

•le plomb contenudanslespeintures à base deplomb;

•la silice cristalline des briques, du ciment et d’autres

matériaux de maçonnerie, ainsi que

•l’arsenicetlechromedessciagestraitéschimiquement.

Lesrisquesencourus parl’opérateurenvers cesexpo-

sitions varient en fonction de la fréquence de ce type

de travail. Pour réduire l’exposition à ces substances

chimiques, l’opérateur doit: travailler dans une zone

bienventilée et porter l’équipementdesécurité appro-

prié, tel qu’un masque anti-poussière spécialement

conçu pour ﬁltrer les particules microscopiques.

DESCRIPTION FONCTIONNELLE

1. Mandrin d’entraînement hexagonal de

6 mm (1/4") (2757-20)

2. DEL

3. Commutateur

4. Gâchette

5. Poignée

6. Porte-embout (2757-20)

7. Commande d’entraînement

8. Crochet de ceinture

9. Pivot d’entraînement carré de 3/8" (2758-20)

10. Pivot d’entraînement carré de 1/2" (2759B-20)

11. Pivot d’entraînement carré de 1/2" avec

cheville d’arrêt (2759-20)

No de Cat. 2757-20

2758-20

2759B-20

2759-20

576

PICTOGRAPHIE

Volts

Tension CD seul.

Tours-minute á vide (RPM)

Impacts par minute á charge (IPM)

CUS Underwriters Laboratories, Inc.

États-Unis et Canada

SPECIFICATIONS

No de Cat.................................................2757-20

Volts.............................................................18 CD

Type de batterie............................................M18™

Type de chargeur..........................................M18™

RPM.........................................................0 - 3 000

IPM..........................................................0 - 3 700

No de Cat.................................................2758-20

Volts.............................................................18 CD

Type de batterie............................................M18™

Type de chargeur..........................................M18™

RPM.........................................................0 - 2 500

IPM..........................................................0 - 3 200

No de Cat.................................................2759-20

Volts.............................................................18 CD

Type de batterie............................................M18™

Type de chargeur..........................................M18™

RPM.........................................................0 - 2 500

IPM..........................................................0 - 3 200

No de Cat.............................................. 2759B-20

Volts.............................................................18 CD

Type de batterie............................................M18™

Type de chargeur..........................................M18™

RPM.........................................................0 - 2 500

IPM..........................................................0 - 3 200

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

qu’avecle chargeur spéci-

ﬁé. Pour les instructions de charge spéciﬁques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est ﬁxée solidement.

AVERTISSEMENT

Il faut toujours retirer la

batterie et verrouiller la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés

pour cet outil peut comporter des risques.

N’utilisez que des douilles ou des accessoires

spéciﬁquement conçus pour les clés à chocs et

les visseuses. D’autres douilles ou accessoires

pourraient se briser ou éclater et entraîner des

blessures.

Installation et retrait d’accessoires

Tournevis à Percussion Hexagonal 6 mm (1/4")

(No de Cat. 2757-20)

Cette tournevis à percussion est conçu p

our être utilisé avec des forets et des

mèches d’entraînement.

1. Pour attacher un accessoire, en-

foncer la queue dans le mandrin

d’entraînement hexagonal.

2. Pour retirer l’accessoire, tirer l’anneau

et enlever l’accessoire. Relâcher

l’anneau.

Clés à Chocs (No de Cat. 2758-20,

2759B-20)

1. Utiliser uniquement les douilles machines à carré

conducteurfemelle qui présentent lesdimen-sions

appropriées.

2. Pour ﬁxer une douille, alignez l’accessoire avec

l’enclume et poussez-le fermement contre la

bague de retenue.

3. Pour retirer l’accessoire, tirez l’accessoire hors

de l’enclume.

Clés à Chocs avec cheville d’arrêt

(No de Cat. 2759-20)

1. Utiliser uniquement les douilles machines à carré

conducteurfemelle qui présentent lesdimen-sions

appropriées.

2. Pourﬁxerunedouille,alignezletroudel’accessoire

aveclacheville d’arrêt sur l’enclume. Maintenezla

cheville d’arrêt tout en enfonçant la douille dans

l’enclume. La cheville d’arrêt s’enclenchera dans

le trou pour ainsi ﬁxer la douille.

3. Pour retirer la douille, insérez un clou ou un autre

objet ﬁn dans le trou de l’accessoire et appuyez

sur la cheville d’arrêt. Tirez ensuite l’accessoire

hors de l’enclume.

ONE-KEY™

Pour en apprendre plus long sur la fonctionnalité

ONE-KEYde cet outil, veuillez consulter le Guide de

démarrage rapide fourni avec ce produit ou visitez

le milwaukeetool.com/One-Key. Pour télécharger

l'application ONE-KEY, visitez l’App Store d'Apple

ou Google Play à l'aide de votre appareil intelligent.

MANIEMENT

AVERTISSEMENT

Pourminimiserlesrisques

de blessures, portez des

lunettes à coques latérales.

Utilisation du commutateur

Le commutateur peut être réglé sur trois positions:

marche avant, marche arrière et verrouillée. En

raison d’un mécanisme de verrouillage, le commu-

tateur ne peut être réglé que lorsque la commande

MARCHE/ARRÊTn’est pas enfoncée.Toujourslais-

serle moteur s’arrêter complètement avant d’utiliser

le commutateur.

Pour une rotation en marche avant (dans le sens

horaire), pousser le commutateur sur le côté droit

de l’outil. Vériﬁer la direction de rotation avant

utilisation.

Pour une rotation en marche arrière (dans le sens

anti-horaire), pousser le commutateur sur le côté

gauche de l’outil. Vériﬁer la direction de rotation

avant utilisation.

Pourverrouiller ladétente,pousser le commutateur

vers la position centrale. La détente ne fonctionne

pas tant que le commutateur est sur la position ver-

rouilléecentrale.Toujoursverrouillerladétente avant

d’effectuerun entretien, de changerd’accessoire,de

remiserl’outilettouteslesfois que l’outil est inutilisé.

Sélection de la vitesse

Attendezl’arrêt completdel’outil avant dechangerde

vitesse.Appuyezsur le bouton de sélection pour

basculer entre les divers modes. Presser le bouton

sans-ﬁl pour changer les réglages par défaut de

votreoutilàl'aidedel'applicationONE-KEYde votre

appareil intelligent.

R/MIN max par défaut

Réglage 1 Réglage 2 Réglage 3 Réglage 4

2757-20 850 1 500 2 100 3 000

2758-20

2759-20

2759B-20 900 1 400 1 900 2 500

Démarrage, arrêt et contrôle de vitesse

Ces outils peuvent être utilisés à n’importe quelle

vitesse entre 0 et le plein régime.

1. Pour mettre l’outil en marche, appuyez sur la

détente.

N.B. : LED allume quand la détente est tirée.

2. Pour varier la vitesse de rotation, il s’agit simple-

ment d’augmenter ou de diminuer la pression sur

ladétente.Plusladétenteesttirée, plus la vitesse

estgrande;jusqu’à la vitesse maximale réglée par

voie de la commande de vitesse.

3. Pour arrêter l’outil, relâchez la gâchette et le frein

électrique arrête l’outil instantanément.

10 11

Techniques de serrage

Ledegré de serrageduboulon,de la visoude l’écrou

est proportionnel à la durée de la percussion. Pour

éviter d’endommager les ﬁxations ou le matériau,

limitezladuréedelapercussion.Soyezparticulière-

ment prudent lorsque vous serrez des ﬁxations de

petit calibre qui requièrent moins de percussion.

Pratiquez le serrage à percussion avec divers types

de ﬁxations aﬁn d’apprendre quelle est la durée de

percussionnécessairepourobtenirlecoupledésiré.

Vériﬁezleserrageà l’aided’uneclé dynamométrique.

Si la ﬁxation est trop serrée, réduisez la durée de

percussion. Si la ﬁxation n’est pas serrée à fond,

augmentez la durée de percussion.

L’huile, la poussière ou d’autres saletés sur le ﬁle-

tage ou sous la tête de la ﬁxation peuvent affecter

le degré de serrage.

Le couple nécessaire pour desserrer une ﬁxation

est,enmoyenne,75%à80%ducouplenécessaire

pour la serrer, selon l’état des surfaces en contact.

Pour les simples tâches de joint d’étanchéité, per-

cutez chaque ﬁxation pour un serrage relativement

léger et terminez le serrage à la main à l’aide de la

clé dynamométrique.

ENTRETIEN

AVERTISSEMENT

Pourminimiserlesrisques

de blessures corporelles,

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

travaux d’entretien. Ne démontez jamais l’outil,

la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE

accrédité. Entretien de l’outil

Gardezl’outil, la batterieetlechargeur en bonétaten

adoptant un programme d’entretien ponctuel.Après

une période de six mois à un an, selon l’utilisation,

renvoyezl’outil,labatterie et le chargeur à un centre

de service MILWAUKEE accrédité pour les services

suivants:

• Lubriﬁcation

• nspection et nettoyage de la mécanique (engre-

nages, pivots, coussinets, boîtier etc.)

• Inspection électrique (batterie, chargeur, moteur)

• Vériﬁcation du fonctionnement électromécanique

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de ser-

vice MILWAUKEE accrédité, aﬁnqu’on en effectue

la réparation (voir “Réparations”).

Batterie interne

Unebatterieinterne est utilisée pour faciliterlapleine

fonctionnalité de ONE-KEY ™.

Pour remplacer la batterie :

1. Retirer le bloc-piles.

2. Enlever les deux vis qui main-

tiennent le compartiment de

la batterie.

3. Retirer la plaque de batterie

et enlever la vieille batterie.

4. Insérer la nouvelle batterie (3V CR2032) avec le

côté positif éloigné de la plaque.

5. Remettre la plaque dans l'outil et replacer le cou-

vercle et les vis du compartiment de la batterie.

AVERTISSEMENT

Pourminimiserlesrisques

de blessures ou de dom-

mages à l'outil, n'immergez jamais l'outil, la bat-

terie ou le chargeur et ne laissez pas de liquide

s'y inﬁltrer. Nettoyage

Débarrassez les évents du chargeur et de l’outil

des débris et de la poussière. Gardez les poignées

de l’outil propres, à sec et exemptes d’huile ou de

graisse. Le nettoyage de l’outil, du chargeur et de

la batterie doit se faire avec un linge humide et un

savon doux. Certains nettoyants tels l’essence, la

térébenthine, lesdiluants à laque ou à peinture, les

solvants chlorés, l’ammoniaque et les détergents

d’usage domestique qui en contiennent pourraient

détériorer le plastique et l’isolation des pièces. Ne

laissezjamaisdesolvants inﬂammables ou combus-

tibles auprès de l’outil.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

ACCESOIRES

AVERTISSEMENT

Retirez toujours labatterie

avant de changer ou

d’enlever les accessoires. L’utilisation d’autres

accessoires que ceux qui sont spéciﬁquement

recommandés pour cet outil peut comporter des

risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez

un distributeur local.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique MILWAUKEE (y compris les produits sans ﬁl

[outils,piles,chargeur depiles,lampe detravail];consulter lesénoncés

delaGARANTIE LIMITÉE DESBLOCS-PILESSANS FIL) estgaranti

à l’acheteur d’origine être exempt de vice de matériau et de fabrica-

tion. Sous réserve de certaines exceptions, MILWAUKEE réparera

ou remplacera toute pièce d’un outil électrique qui, après examen par

MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de

fabricationpendantune période decinq(5) ans*aprèsladate d’achat,

sauf indication contraire. Retourner l’outil électrique, à un centre de

réparations en usine MILWAUKEE ou à un poste d’entretien agréé

MILWAUKEE, en port prépayé et assuré. Une copie de la preuve

d’achat doit être présentée au moment de retourner le produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine

être causés par des réparations ou des tentatives de réparation par

quiconqueautreque le personnelagréépar MILWAUKEE,des utilisa-

tionsincorrectes,desaltérations, des utilisations abusives,uneusure

normale, une carence d’entretien ou des accidents.

*La période de garantie applicable pour les radios de chantier, le port

d’alimentationM12™,Source d'énergieM18™,Ventilateurde chantier

etleschariotsde travail industrielsTradeTitan™ estd’unedurée d’un

(1) an à partir de la date d’achat. La période de la garantie couvrant la

lampe de travail à DÉL et l’ampoule améliorée à DÉLest une garantie

À VIE limitée à l’acheteur d’origine seulement; si, lors d’une utilisation

normale, l’ampoule à DÉL présente une défectuosité, la lampe de

travail et l’ampoule seront remplacées sans frais.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-

matiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour

outils sans ﬁl, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charge – électrique, à levier et à chaîne

(manuel), aux vestes chauffantes M12™, aux produits réusinés, ni

aux produits d’essai et de mesure. Il existe des garanties distinctes

pour ces produits.

L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁcier

de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si

aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est présentée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE

CONDITIONDUCONTRATD’ACHATDE TOUTPRODUIT MILWAU-

KEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE

DEVEZPASACHETERLE PRODUIT.ENAUCUN CASMILWAUKEE

NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE AC-

CESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFSOUDETOUTEDÉPENSE,D’HONORAIRESD’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION

OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,

LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE AP-

PLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE

TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE

OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAU-

KEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS,

SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À

UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE

STIPULATIOND’EXONÉRATIONN’EST PASPERMISE PAR LALOI,

LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA

PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE

DÉCRITPRÉCÉDEMMENT.CERTAINS ÉTATS ETPROVINCESNE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES

IMPLICITES, LES RESTRICTIONS CIDESSUS PEUVENT NE PAS

ÊTREAPPLICABLES.LAPRÉSENTECONFÈREÀ L’UTILISATEUR

DESDROITSLÉGAUX PARTICULIERS;ILBÉNÉFICIE ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la sec-

tion Pièces & Service du site Web de MILWAUKEE, à l’adresse www.

milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-

3878) aﬁn de trouver le centre de réparations en usine MILWAUKEE

le plus près.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à

partir de la date d’achat d’origine. Le présent bon de garantie couvre

tous les vices de matériau et de fabrication que peut afﬁcher cet outil

électrique. Pour assurer la validité de la présente garantie, veuillez

présenter le bon de commande, estampillé du sceau du distributeur

ou du magasin où le produit a été acheté, au centre de réparations

agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir

la preuve d’achat d’origine au centre de réparations agréé. Pour

un entretien, des pièces, des accessoires ou d’autres composants,

composersansfrais le 1-800-832-1949aﬁnd’obtenir lescoordonnées

du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du

bondecommandeestampillé du sceaududistributeur ou dumagasin

oùleproduit a étéacheté.Toutepièce défectueuse outoutcomposant

défectueuxseraremplacé sans frais.Milwaukeeassume tous lesfrais

de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une ﬁn autre que celle indiquée dans

le guide de l’utilisateur ﬁnal ou le manuel d’instructions.

b) Si les conditions d’utilisations ne sont pas habituelles.

c)Sile produit aétémodiﬁé ouréparépar unepersonnenon autorisée

par TECHTRONIC INDUSTRIES.

Note:Si le cordonélectriqueest endommagé,ildoit être remplacépar

un centre de réparations agréé pour éviter les risques d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Ph. 52 55 4160-3547

IMPORTÉ ET COMMERCIALISÉ PAR :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Modèle :

Date d’achat :

Sceau du distributeur ou du magasin :

12 13

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias

de seguridad, instrucciones,

ilustraciones y especiﬁcaciones con esta her-

ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones

para consultarlas en el futuro. El término “herra-

mientaeléctrica”entodaslasadvertenciasincluidas

más abajo se reﬁere a su herramienta operada por

conexión (cable) a la red eléctrica o por medio de

una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

•Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras son propicias

para los accidentes.

•No utilice herramientas eléctricas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inﬂamables. Las herramientas eléc-

tricas generan chispas que pueden encender el polvo

o los vapores.

•Mantenga a los niños y a los espectadores aleja-

dos mientras utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar la pérdida de control.

SEGURIDAD ELÉCTRICA

•Los enchufes de la herramienta eléctrica deben

coincidir con el tomacorriente. Nunca modiﬁque el

enchufe de ningunamanera. Noutilice adaptadores

de enchufe con herramientas eléctricas aterriza-

das. Losenchufesytomacorrientescorrespondientes

sinmodiﬁcarreducirán el riesgo de descarga eléctrica.

•Evite el contacto corporal con superﬁcies aterri-

zadas, tales como tuberías, radiadores, estufas y

refrigeradores. Existe un riesgo mayor de descarga

eléctrica si su cuerpo está aterrizado.

•No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo de

descarga eléctrica.

•No maltrate el cable. Nunca utilice el cable para

cargar, jalar odesconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los

bordes aﬁlados o las partes en movimiento. Los

cables dañados o enredados aumentan el riesgo de

descarga eléctrica.

•Al utilizar una herramienta eléctrica en exteriores,

utilice una extensión adecuada para uso en exteri-

ores.El uso deunaextensiónadecuada para elusoen

exteriores disminuye el riesgo de descarga eléctrica.

•Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de

corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de un

GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

•Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica.No utilice una herramientaeléctrica mien-

tras está cansado o bajo la inﬂuencia de drogas,

alcoholo medicamentos. Unmomentode distracción

al utilizar herramientas eléctricas puede ocasionar

lesiones personales graves.

•Utilice equipo de protección personal. Siempre

use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado

antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

•Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectarlo a una fuente de poder y/o batería,

levantar o trasladar la herramienta. Trasladar her-

ramientas con el dedo en el interruptor o energizar

herramientas eléctricas que tienen el interruptor

encendido propicia accidentes.

•Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

•No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

•Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados

de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en las

partes móviles.

•Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos

recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

•No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e

ignorar los principios de seguridad de las herrami-

entas. Un descuido puede provocar lesiones graves

en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

•No fuerce la herramienta eléctrica. Utilice la her-

ramienta eléctrica correcta para su aplicación. La

herramientaeléctrica correcta realizaráeltrabajo mejor

y con mayor seguridad a la velocidad para la que fue

diseñada.

•No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,

si es posible, antes de realizar cualquier ajuste,

cambiar accesorios o almacenar las herramientas

eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

•Almacene las herramientas eléctricas que no se

estén utilizando fuera del alcance de los niños y no

permita que personas que no estén familiarizadas

con la herramienta eléctrica o con estas instruc-

ciones la utilicen. Las herramientas eléctricas son

peligrosas en manos de usuarios sin capacitación.

•Dé mantenimiento a las herramientas eléctricas y

accesorios. Veriﬁque que no haya desalineación,

amarre de partesmóviles, partes rotaso alguna otra

condición que pueda afectar el funcionamiento de

la herramienta eléctrica. Si se daña, asegúrese de

que la herramienta eléctrica sea reparada antes de

quese utilice.Muchos accidentesson ocasionadospor

herramientas eléctricas con mantenimiento deﬁciente.

•Mantenga las herramientas de corte aﬁladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte aﬁlados son menos

propensas a atorarse y son más fáciles de controlar.

•Utilice laherramienta eléctrica, los accesoriosy las

puntas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y el

trabajo a realizar. El uso de la herramienta eléctrica

para operaciones diferentes a las previstas podría

generar una situación peligrosa.

•Mantenga las empuñaduras y ñas superﬁcies de

sujeción secas, limpias y libres de aceite y grasa.

Lasempuñaduras y superﬁciesdesujeción resbalosas

no permiten el manejo y control seguros de la her-

ramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

•Recargueúnicamente conel cargadorespeciﬁcado

por el fabricante. Uncargadorqueesadecuadopara

un tipo de batería puede crear un riesgo de incendio

si se utiliza con otra batería.

•Utilice las herramientas eléctricas únicamente

con baterías especíﬁcamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo de

lesiones e incendio.

•Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como sujeta-

papeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan formar

una conexión de una terminal a otra. Crearuncorto

entre las terminales de la batería puede ocasionar

quemaduras o un incendio.

•Bajo condiciones de maltrato, el líquido puede ser

expulsado de la batería, evite el contacto. En caso

de contacto accidental, lave con agua. Si el líquido

entra en contacto con los ojos, busque además

ayuda médica. El líquido expulsado de la batería

puede causar irritación o quemaduras.

•No use una batería o herramienta que se haya

dañado o modiﬁcado. Las baterías dañadas o modi-

ﬁcadaspueden mostrar un comportamiento impredec-

ible,causandoincendios,explosión o riesgo de lesión.

•No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130° C (265° F) puede causar

explosiones.

•Siga todas las instrucciones de carga y no car-

gue la batería o la herramienta fuera del rango de

temperatura especiﬁcado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especiﬁcado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

•Lleve su herramienta eléctrica a servicio con un

técnico caliﬁcado que use únicamente piezas de

reemplazo idénticas. Esto asegurará que la seguri-

dad de la herramienta eléctrica se mantenga.

•Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA LLAVES Y

DESTORNILLADORES DE IMPACTO

•

Sostenga la herramienta eléctrica de las super-

ﬁcies de sujeción aisladas al llevar a cabo una

operación donde el tornillo pueda hacer contacto

con cableado oculto. El contacto de los tornillos

con un cable que conduzca electricidad puede

hacer que las partes metálicas de la herramienta

se electriﬁquen y podría ocasionar una descarga

eléctrica al operador.

•Lleve protectores auditivos cuando use la broca

de impacto. La exposición a ruido puede producir

la pérdida de la audición.

•Utilice únicamente adaptadores y otros acceso-

rios especíﬁcamente diseñados para uso con

impulsores y llaves de impacto. Otros adaptado-

res y accesorios podrían fragmentarse o romperse

y ocasionar lesiones.

•Conserve las etiquetas y las placas nominales.

Contieneninformación importante. Sisonilegibleso no

estánpresentes,comuníquesecon un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

ADVERTENCIA

Algunos polvos generados por

el lijado eléctrico, aserrado,

pulido, taladrado y otras actividades de construcción

contienen químicos identiﬁcados como causantes de

cáncer, defectos congénitos u otros daños reproduc-

tivos. Algunos ejemplos de estos químicos son:

•plomo de pintura basada en plomo

•dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

•arsénico ycromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.

Para reducir su exposición a estos químicos: trabaje

en un área bien ventilada y trabaje con equipo de se-

guridadaprobado, comomascarillasprotectoras contra

polvo especialmente diseñadas para ﬁltrar partículas

microscópicas.

SIMBOLOGÍA

Volts

Corriente directa

Revolucionesporminutosincarga(RPM)

Impactos por minuto bajo carga (IPM)

CUS Underwriters Laboratories, Inc.

Estados Unidos y Canadá

ESPECIFICACIONES

Cat. No.....................................................2757-20

Volts.............................................................. 18 cd

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™
