PERSONAL SAFETY

GENERAL POWER TOOL SAFETY WARNINGS

WORK AREA SAFETY

ELECTRICAL SAFETY

•Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

•Do not operate power tools in explosive atmo-

spheres,suchasinthepresenceofﬂammable

liquids,gasesordust.Powertoolscreatesparks

which may ignite the dust or fumes.

• Do not operate power tool in an area where it

could contact electrical wiring or an electri-

cally charged object. Contact with a “live”

wire or object will make exposed metal parts

of the tool “live” and shock the operator.

• Do not operate power tool near moving ma-

chinery. The cable can be tangled in moving

parts, pulling in the power tool and your hands

and arms.

• Do not use near any heat sources such as ra-

diators,heatregisters, stoves, or otherapparatus

(including ampliﬁers) that produce heat.

• Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

• Do not expose power tools to rain or wet con-

ditions. Waterenteringapowertool will increase

theriskofelectric shock. Dry hands before turning

toolon or off and before removingor installing the

battery pack.

WARNING READ ALL SAFETY WARNINGS AND INSTRUCTIONS. Failure to

follow the warnings and instructions may result in electric shock, ﬁre and/or serious

injury. Save all warnings and instructions for future reference

POWER TOOL USE AND CARE

• Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool operation. Do not use if power tool

smokes orgives offfumes. Ifdamaged, havethe

power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

• Use the power tool, accessories and tool bits

etc., in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Useofthe power

tool for operations different from those intended

could result in a hazardous situation. Only use

accessories speciﬁcally recommended for this

tool. Others may be hazardous.

• Clean only with dry cloth. Certain cleaning

agents and solvents are harmful to plastics and

other insulated parts. Some of these include:

gasoline, turpentine, lacquer thinner, paint thin-

ner, chlorinated cleaning solvents, ammonia and

householddetergentscontainingammonia.Clean

dust and debris from vents. Keep the apparatus

handle clean, dry and free of oil or grease.

• Always remove the battery pack before

cleaning.

• This tool isdesigned to bepowered by a 12volt

•Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inﬂuence of drugs, alcohol or medi-

cation. A moment of inattention while operating

power tools may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protectiveequipment such

as dust mask, non-skid safety shoes, hard hat, or

hearingprotectionused for appropriate conditions

will reduce personal injuries.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

BATTERY TOOL USEAND CARE

SERVICE

• Contact a MILWAUKEE service facility for ALL

repairs. Have your power tool serviced by a

qualiﬁed repair person using only identical

SPECIFIC SAFETY RULES

FUNCTIONAL DESCRIPTION

Federal

Communications

Commission

Cat. No.

2311-20 Volts

12 DC

Speciﬁcations

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

MILWAUKEEbatterypack.Donotattempttouse

with any other voltage or power supply.

• Recharge only with the charger speciﬁed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of ﬁre

when used with another battery pack.

• Use power tools only with speciﬁcally desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and ﬁre.

• When battery pack is not in use, keep it away

from other metal objects like paper clips, coins,

keys, nails,screws, or othersmall metalobjects

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or a ﬁre.

• Under abusive conditions, liquid may be eject-

ed from the battery, avoid contact. If contact

accidentally occurs, ﬂush with water. If liquid

contacts eyes, additionally seek medical help.

Liquidejectedfromthebatterymaycauseirritation

or burns.

Memory Card

SD Interface Cable

USB A/USB Mini B

Direct Current

Symbology

To prevent electric shock, do not allow

product to contact live electrical parts

Federal Communications Commission

User must read operator’s manual

Wear eye protection

1. Camera

2. Camera LED

3. Cable

4. Socket sleeve

5. Memory card

slot/Interface port

6. Microphone

7. LCD

8. Power button

9. Picture Mode

10. Movie Mode

11. Playback Mode

12. Increase/Up button

13. Left Arrow button

14. Decrease/Down button

15. Select button

16. Right Arrow button

367

WARNING: This is a class

A product. In a domestic

environment this product

may cause radio interference in which case the user

may be required to take adequate measures.

This equipment has been tested and found to comply

with the limits for a Class A digital device, pursuant to

Part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interfer-

ence when the equipment is operated in a commercial

environment.This equipment generates, uses, and can

radiate radio frequency energy and, if not installed and

used in accordance with the instruction manual, may

cause harmful interference to radio communications.

Operation of this equipment in a residential area is

likely to cause harmful interference in which case the

user will be required to correct the interference at his

own expense.

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) this device may not cause harmful interference,

and

(2) this device must accept any interference received,

including interference that may cause undesired

operation.

ASSEMBLY

WARNING Recharge only with the

charger speciﬁed for the battery. For speciﬁc

charging instructions, read the operator’s

manual supplied with your charger and

battery.

Inserting/Removing the Battery

To remove thebattery,push in the releasebuttons

and pull the battery pack away from the tool.

To insert thebattery,slide thepack into the body of

the tool. Make sure it latches securely into place.

Connecting the Cable

1. Slide back the socket sleeve.

2. Line up the tab on the cable with the detent on

the socket.

3. Pressthesocketandcabletogetherandslidethe

sleeve over the connection. Tighten the sleeve

securely.

• This Visual Inspection Camera is not intended

for medical use or personal inspection.

• Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Powertoolsare dangerous in the

hands of untrained users.

Fig. 1

Detent/Tab

replacement parts. This will ensure that the

safety of the power tool is maintained.

• Never disassemble the power tool or try to

do any rewiring on the power tool’s electrical

system.

Inserting/Removing the Memory Card

1. Openthe protective cover to access thememory

card slot.

2. Slide the memory card into the slot, the top of

thecard should face away from the LCD screen.

Press in the card securely. It should click in

place.

3. Close the protective cover.

4. To remove the memory card, press it in and

release. It will pop out.

Fig. 2

Set-up Menu

Toentertheset-up menu, turn on the tool and press

the Playback button. Use the buttons to

selectSet-upMenu .Note:The Set-up Menu

is also available from other Playback screens.

Language:

Use the buttons to highlight Lan-

guage.

Press the Select button.

Use the buttons to select the desired

language to be displayed.

Press the Select button to accept.

Format:

Use the buttons to highlight For-

mat.

Press the Select button. “ERASE ALL DATA” is

displayed.

Select NO to return to the menu without• erasing all memory card data.

Select YES to erase all memory card data.•

Factory Default:

Use the buttons to highlight Factory

Default.

Press the Select button. “RESTORE DEFAULT”

is displayed.

Select NO to return to the menu without• restoring factory defaults.

Select YES to restore all factory defaults.•

Flicker Filter (50/60 Hz):

Use the buttons to highlight Flicker

Filter.

Press the Select button.

Usethe buttons to highlight “50 Hz”or “60 Hz”.

Set to “60 Hz” for North America use.

Press the Select button to accept.

Date/Time:

Use the buttons to highlight Date/

Time.

Press the Select button.

Use the buttons to set the date and time

to be displayed on the pictures and movies.

Press the Select button to accept.

Screen Brightness:

Use the buttons to highlight Bright-

ness.

Press the Select button.

Use the buttons to change LCD brightness.

Press the Select button to accept.

Interface

port

Protective cover

SD Memory card

Momentary Screen:

Momentary screens show the temporary button

layout for different functions. For example, the

select button becomes the shutter button when in

Picture mode.

Use the buttons to highlight Momen-

tary Screen. Press the Select button.

Use the buttons to select “Always on”, “1 sec”

or “3 sec”.

Press the Select button to accept.

Mic:

Use the buttons to highlight Mic.

Press the Select button.

Use the buttons to turn microphone on or off.

Press the Select button to accept.

Version:

Use the buttons to highlight Version.

Press the Select button to display the software

version.

OPERATION

WARNING To reduce the risk of

injury, wear safety goggles or glasses with

side shields. Always remove battery pack

before changing accessories or making

adjustments.

Turning On/Off

Pressthe Power button to turn thetool on. Press

and hold the Power button to turn the tool off.

Sleep Mode

The tool will shut off automatically if unused for 5

minutes. To reset, press the Power button again.

Fuel Gauge

Thefuelgaugeis displayed in the lower right corner

of the LCD while the tool is on.

Full Battery Life 1/3 Battery Life

2/3 Battery Life Charge Battery

WARNING To reduce the risk of explo-

sion, electric shock and property damage,

always check the work area before begining

a job. Do not allow cable to contact electrical,

chemical, or moving hazards.

Behind walls: Shut off circuit breakers to the

entire area.

Inside Pipes: Ensure there is no electrical

charge to the pipes before beginning inspec-

tion. Do not allow liquid to ﬂow down cable

and into tool.

Auto use: Turn off the engine andallow to cool

before beginning inspection. Do not allow the

visual inspection camera or cable to contact

oil, gas, or other corosive materials.

CAUTION To reduce the risk of damage to

the tool, do not use excesssive force or “kink”

the cable. Do not use in areas where visual

inspection camera and cable will contact cor-

rosive or oily substances.

Do not use the cable to clear clogs or move

obstructions. This is not a drain cleaner!

Note:Whenthe memory card is “locked”

withthe write-protection tab inthe lower

position, the Locked icon will be dis-

played when taking a picture or movie

isattempted. No pictures or movies can

be saved to the memory card.

The number of pictures that can be taken or movies

recordedisbasedonthesizeof the memory card. If

the memory card is full, the Full

icon is displayed

when taking a picture or movie is attempted. Noth-

ing additional is saved to the memory card.

Downloading to a Computer

Insert the interface cable into the port on the side

of the tool. Connect the USB end into the USB port

on your computer.

NOTE: If you are unable to view the videos on

your computer it may be because your computer

is missing the DIVX or XVID codec. The AVI ﬁle

is recorded in MPEG4 format and your computer

needs a DIVX or XVID codec to decode and play

it. For more trouble shooting tips, instructions and

a link to download the missing codec, please go to

Milwaukeetool.com,andthensearch the key words

“M-Spector AV”.

Picture/Movie Modes

Select the Picture or Movie mode button.

Adjustthecable to best ﬁt the opening.Aftercheck-

ing the workspace for hazards, insert the cable.

Make any picture adjustments, as follows. Picture

Mode screens are used for examples:

LED Brightness

To increase or decrease

the brightness of the

camera LED, use the

buttons to select

Brightness . Use the

to increase and

decreasethebrightness,

or turn the LED off.

Zoom

To zoom in or out, use

the buttonstoselect

Zoom .

Use the

to zoom in and out.

Rotate

To rotate the camera

view by 180°, use the

buttons to select

Rotate . Usethe

to rotate the view.

Taking a Picture

Press the Select button to take a picture. It

is saved onto the memory card. The remaining

number of pictures that can be taken is displayed

in the lower left corner.

Taking a Movie

Press the Select

button to start recording

a movie. Press the

Select button again

to stop the recording.

The movie is saved onto

the memory card. The

remaining recording time is displayed in the lower

left corner.

3664

00:43:54

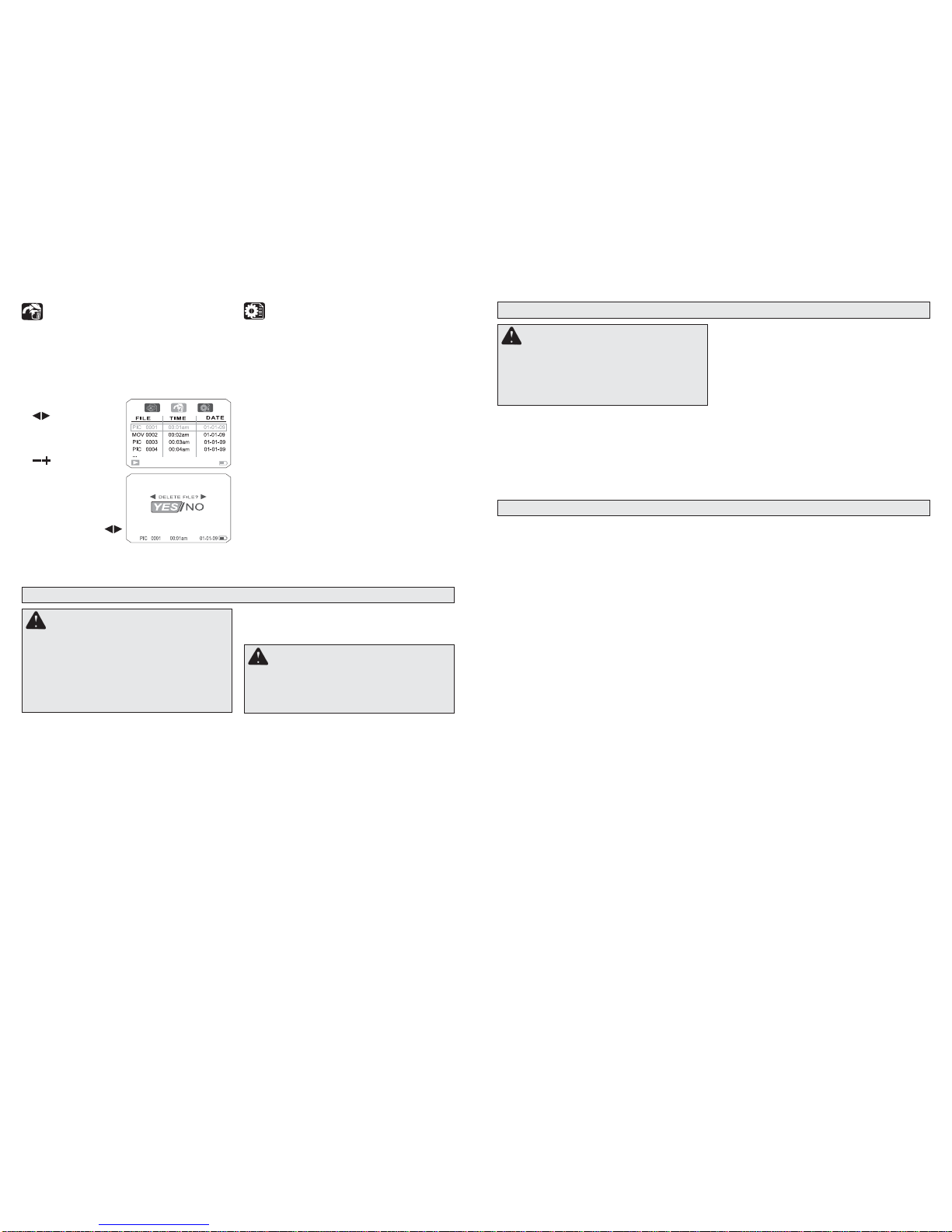

Playback

Select the Playback button.

Picture Mode screens are used for examples:

VIEW

To view a picture or movie:

1. Use the buttons

to select View .

2. Use the buttons

to select the ﬁle to be

viewed.

3. Press the Select but-

tontoview the ﬁle and

options.

4. To return to the main

Playback screen,

usethe buttons to

select View .

Use

the buttons to

move to the next

or previous ﬁle.

5. Tozoominoroutwhen

viewing a picture, use

the buttons to

select Zoom .

Use

the buttons to

zoom in/out. (Zoom is

not available in Movie

playback). Press the

Select button to pan

the picture. Use the

buttons to

pan in any direction.

Press the Select but-

ton to return to Zoom

6. To Play the movie,

use the buttons

to select Play/Pause

. The movie will

begin. Use the

buttonsto fast forward

or rewind . Press

the select button to pause.

7. To rotate the ﬁle view,

use the buttons

to select Rotate .

Use the to rotate

the ﬁle view. In Picture

playback, the ﬁle

is rotated by 90°. In

Movie playback, the ﬁle is rotated by 180°.

8. To delete the ﬁle, use

the buttons to

select Delete .

Press the Select

button.

Usethe buttonto

selectYES. Press the

Select button.

DELETE

NOTE: Deleting ﬁles from the Playback screen

does not allow you to preview the ﬁle before delet-

ing. Use the Delete function from the View screen

to view the ﬁle before deleting.

To delete a picture or movie:

1.Usethe buttonsto

select DELETE.

2.Use the buttons

to select the ﬁle to be

deleted.

3.Press the Select but-

ton.

4.Use the button to

select YES.

5.Press the Select but-

ton.

SET-UP MENU

See “Set-up Menu” under “Assembly” for menu

functions.

MAINTENANCE

WARNING To reduce the risk of per-

sonal injury and damage, never immerse your

tool, battery pack or charger in liquid or allow

a liquid to ﬂow inside them.

WARNING To reduce the risk of injury,

always unplug the charger and remove the

battery pack from the charger or tool before

performing any maintenance. Never disas-

semble the tool, battery pack or charger.

Contact a MILWAUKEE service facility for

ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good

repairbyadopting a regular maintenanceprogram.

After six months to one year, depending on use,

return the tool, battery pack and charger to a

MILWAUKEE service facility for:

• Lubrication

• Mechanical inspection and cleaning (gears,

spindles, bearings, housing, etc.)

• Electrical inspection (battery pack, charger,

motor)

• Testing to assure proper mechanical and

electrical operation

If the tool does not start or operate at full power

withafullychargedbattery pack, clean the contacts

on the battery pack. If the tool still does not work

properly, return the tool, charger and battery pack,

to a MILWAUKEE service facility for repairs.

Cleaning

Clean dust and debris from charger and tool

vents. Keep tool handles clean, dry and free of oil

or grease. Use only mild soap and a damp cloth

to clean the tool, battery pack and charger since

certaincleaningagents and solvents are harmfulto

plastics and other insulated parts. Some of these

include gasoline, turpentine, lacquer thinner, paint

thinner, chlorinated cleaning solvents, ammonia

and household detergents containing ammonia.

Never use flammable or combustible solvents

around tools.

Repairs

For repairs, return the tool, battery pack and char-

ger to the nearest service center listed on the back

cover of this operator's manual.

ACCESSORIES

For a complete listing of accessories refer to your

MILWAUKEE Electric Tool catalog or go online to

www.milwaukeetool.com.To obtaina catalog, con-

tact your local distributor or a service center listed

on the back cover of this operator’s manual.

WARNING Always remove battery

pack before changing or removing acces-

sories. Only use accessories specifically

recommended for this tool. Others may be

hazardous.

M-Spector AV Replacement Digital Camera

Cable (17 mm) Cat. No. 48-53-0125

M-Spector AV Replacement Analog Camera

Cable (9.5 mm) Cat. No. 48-53-0130

M-Spector AV 8-Foot Extension

Cat. No. 48-53-0140

M-Spector AV 3-Foot Extension

Cat. No. 48-53-0141

The M-Spector AV Digital Camera Cable (17 mm)

can be extended up to 19 feet.

TheM-SpectorAVAnalogCamera Cable(9.5 mm)

can be extended up to 30 feet.

FIVE YEAR TOOL LIMITED WARRANTY

EveryMILWAUKEEpowertool(includingcordlessproduct–tool,

battery pack(s) and battery charger and Work Lights – cordless

ﬂashlights) is warranted to the original purchaser only to be free

from defects in material and workmanship. Subject to certain

exceptions, MILWAUKEE will repair or replace any part on an

electric power tool which, after examination, is determined by

MILWAUKEE to be defective in material or workmanship for a

period of ﬁve (5) years* after the date of purchase. Return the

electricpowertoolandacopyofproofofpurchasetoaMILWAU-

KEEfactoryServiceCenterlocationorMILWAUKEEAuthorized

ServiceStation,freightprepaidand insured. This warranty does

not apply to damage that MILWAUKEE determines to be from

repairs made or attempted by anyone other than MILWAUKEE

authorized personnel, misuse, alterations, abuse, normal wear

and tear, lack of maintenance, or accidents.

*EveryMILWAUKEEV™-technologyLITHIUM-IONBatteryPack

andXCLITHIUM-IONBatteryPackiswarrantedforﬁve(5)years

/2000chargesfromthedateofpurchase,whicheverﬁrstoccurs.

Theﬁrst 1000 charges or 2 years of the warranty, whichever ﬁrst

occurs, are covered through free replacement of the defective

battery. This means that for the earlier of the ﬁrst 1000 charges

ortwo(2)yearsfromthedateofpurchase/ﬁrstcharge,areplace-

ment battery will be provided to the customer for any defective

batteryfreeofcharge. Thereafter,theremainingchargesuptoa

total of 2000 or the remainder of the ﬁve (5) year period from the

dateofpurchase,whicheverﬁrstoccurs,willbecoveredonapro

rata basis. This means that every customer gets an additional

1000 charges or three (3) years of pro rata warranty on the V™-

technology LITHIUM-ION Battery Pack and XC LITHIUM-ION

Battery Pack depending upon the amount of use.

*The warranty period for ALL non V™-technology and non

XC LITHIUM-ION battery packs is two (2) years from the date

of purchase.

*The warranty period for M12 2-Beam Laser & M12 Power

Port, all Ni-CD Battery Packs, Job Site Radios, and Trade

Titan™ Industrial Work Carts is one (1) year from the date

of purchase.

WarrantyRegistrationisnot necessary to obtainthe applicable

warranty on a MILWAUKEE product. The manufacturing date

of the product will be used to determine the warranty period if

no proof of purchase is provided at the time warranty service

is requested.

ACCEPTANCEOFTHEEXCLUSIVEREPAIRANDREPLACE-

MENT REMEDIES DESCRIBED HEREIN IS A CONDITION

OF THE CONTRACT FOR THE PURCHASE OF EVERY

MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS

CONDITION,YOUSHOULDNOTPURCHASETHE PRODUCT.

IN NO EVENT SHALL MILWAUKEE BE LIABLE FORANY IN-

CIDENTAL,SPECIAL,CONSEQUENTIALOR PUNITIVE DAM-

AGES,ORFORANYCOSTS,ATTORNEYFEES,EXPENSES,

LOSSESORDELAYSALLEGEDTOBEASACONSEQUENCE

OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY

PRODUCT INCLUDING, BUTNOT LIMITED TO,ANY CLAIMS

FOR LOSS OF PROFITS. THIS WARRANTY IS EXCLUSIVE

AND IN LIEU OF ALL OTHER WARRANTIES OR CONDI-

TIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED.

WITHOUT LIMITING THE GENERALITY OF THE FOREGO-

ING,MILWAUKEEDISCLAIMSANY IMPLIED WARRANTYOF

MERCHANTABILITY OR FITNESS FORAPARTICULAR USE

OR PURPOSE,AND ALLOTHER WARRANTIES.

This warranty applies to product sold in the U.S.A., Canada

and Mexico only.

Pleaseconsult the ‘Service Center Search’inthe Parts & Serv-

icesection of MILWAUKEE’swebsitewww.milwaukeetool.com

orcall 1.800.SAWDUST(1.800.729.3878)to locate yournear-

est service facility for warranty and non-warranty service on a

Milwaukee electric power tool.

RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS

AVERTISSEMENT

LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ.

Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un

incendie ou des blessures graves.

Conserver les règles et les instructions à des ﬁns de référence ultérieure.

• Veillez à ce que l’aire de travail soit propre

et bien éclairée. Le désordre et le manque de

lumière favorisent les accidents.

• Ne pas utiliser un outil électrique dans un

environnement propice aux explosions, par

exemple en présence de liquides, de gaz

ou de poussières inﬂammables. Les outils

électriques génèrent des étincelles qui peuvent

enﬂammer la poussière ou les fumées.

• Ne pas utiliser l’outil électrique dans un en-

droit où celui-ci risque d’entrer en contact

avec le câblage électrique ou un objet porteur

d’une charge électrique. Le contact avec

un ﬁl sous tension « électriﬁe » les pièces

métalliques exposées de l’outil et peut élec-

trocuter l’utilisateur.

• Ne pas faire fonctionner l’outil électrique à

proximité de la machinerie en mouvement.

Le câble peut s’emmêler dans les pièces en

mouvement, tirant ainsi sur l’outil et entraînant

les mains et les bras de l’utilisateur.

• Ne pas faire fonctionner l’outil électrique à

proximité de sources de chaleurs comme

des radiateurs, des registres de chaleur, des

poêles ou d’autres appareils (notamment des

ampliﬁcateurs) produisant de la chaleur.

• S’assurer que les enfants et les curieux se

trouvent à une bonne distance au moment

d’utiliser ce produit. Les distractions peuvent

résulter en une perte de contrôle.

• Ne pas utiliser l’outil électrique sous la pluie

ou dans des endroits humides. L’inﬁltration

d’eaudansl’outilélectriqueaugmentelesrisques

dedéchargeélectrique.Biensesécherles mains

avant de mettre l’outil en marche ou à l’arrêt ou

avant de retirer ou d’installer la batterie.

• Rester vigilant, se concentrer sur son

travail et faire preuve de bon sens au mo-

ment d’utiliser un outil électrique. Ne pas

utiliser cet appareil en cas de fatigue ou

sous l’inﬂuence de l’alcool, de drogues ou

SÉCURITÉ INDIVIDUELLE

SÉCURITÉ ÉLECTRIQUE

SÉCURITÉ DU LIEU DE TRAVAIL

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Cette caméra d’inspection visuelle n’est

pas conçue à des ﬁns médicales ou pour

procéder à des inspections corporelles.

• Entreposer l’outil électrique hors de la por-

tée des enfants et interdire à quiconque de

l’utiliser si la personne ne connaît pas bien le

produitou les instructions. Lesoutilssontdan-

gereux dans les mains d’utilisateurs novices.

• Bien entretenir l’outil électrique. Être at-

tentif à tout désalignement ou coincement

des pièces en mouvement, à tout bris ou à

toute autre condition préjudiciable au bon

fonctionnement de l’outil. Ne pas utiliser le

produit s’il émet de la fumée. En cas de dom-

mages, faire réparer l’outil avant de l’utiliser.

Plusieursaccidentssontcauséspar des produits

mal entretenus.

• Utiliser l’outil électrique, les accessoires, les

grains etc. conformément à ces instructions

en tenant compte des conditions de travail

et de la tâche à effectuer. L’utilisation de cet

outil électrique pour effectuer une opération

pour laquelle il n’est pas conçu peut oc-

casionner une situation dangereuse. Utiliser

seulement des accessoires conçus spéciale-

ment pour cet outil. L’utilisation d’autres types

d’accessoires peut s’avérer dangereuse.

• Nettoyer seulement l’outil avec un chiffon

sec. Certains agents de nettoyage et certains

solvants peuvent détériorer le plastique et

l’isolation des pièces. En voici des exemples :

de médicaments. Un instant d’inattention sufﬁt

pour entraîner des blessures graves.

• Porter de l’équipement de protection de

qualité professionnelle. Toujours porter une

protection oculaire. Selon les conditions, porter

aussi un masque antipoussières, des bottes de

sécurité antidérapantes, un casque protecteur

ou une protection auditive aﬁn de réduire les

blessures.

• Ne pas travailler hors de portée. Se tenir bien

campé et en équilibre en tout temps. Une

bonne stabilité procure un meilleur contrôle de

l’outil électrique en cas d’imprévus.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

UTILISATION ET ENTRETIEN

DE LA BATTERIE

ENTRETIEN

• Pour toute réparation, communiquer avec

un centre de service MILWAUKEE. Conﬁer la

réparation de l’outil électriqueà un réparateur

qualiﬁé qui utilise des pièces de rechange

identiques aux pièces d’origine, cequipréser-

vera la sûreté de l’outil électrique.

• Ne jamais démonter l’outil électrique ou

tenter de procéder à la réfection du câblage

électrique de son système électrique.

• Cet outil fonctionne avec une batterie de

12 V de MILWAUKEE. Ne pas tenter d’utiliser

le produit à une autre tension ou avec un autre

type d’alimentation.

• Ne recharger la batterie qu’avec le chargeur

spéciﬁépar le fabricant. Un chargeur qui convi-

ent à un type de batterie peut créer un risque

d’incendie s’il est utilisé avec un autre type de

batterie.

• N’utiliser l’outil électrique qu’avec une bat-

terie recommandée. L’utilisation de toute autre

batterie peut créer un risque de blessures et

d’incendie.

• Lorsque la batterie n’est pas utilisée, la tenir

éloignée des objets en métal tels que les

trombones, les pièces de monnaie, les clés,

les clous, les vis ou d’autres petits objets mé-

talliques qui pourraient connecter lesbornes.

Lecourt-circuitagedesbornes de la batterie peut

entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant

être éjecté de la batterie en cas de manuten-

tion abusive. En cas de contact accidentel,

rincer abondamment avec de l’eau. Si le

liquide entre en contact avec les yeux, con-

sulter un médecin. L’électrolyte qui s’échappe

de la batterie peut causer des démangeaisons

ou des brûlures.

l’essence, la térébenthine, les diluants à laque

ouàpeinture,lessolvantschlorés,l’ammoniaque

et les détergents à usage domestique qui en

contiennent. Nettoyer les évents de l’outil des

débris et de la poussière. Garder les poignées

del’outil propres, sèches et exemptes d’huile ou

de graisse.

• Toujours retirer la cartouchede batterie avant

de procéder au nettoyage de l’outil.

• Maintenir en l’état les étiquettes et les

plaques d’identification. Des informations

importantes y ﬁgurent. Si elles sont illisibles ou

manquantes, contacter un centre de services et

d’entretienMILWAUKEE pour un remplacement

gratuit.

AVERTISSEMENT Ils’agit d’unproduit de classeA.Dans

un environnement domestique, ce produit peut causer un

brouillage radio, ce qui peut obliger l’utilisateur à prendre

des mesures adéquates.

Cetéquipement a été mis à l’essai et il a été déterminé qu’il

estconforme aux normes sur lesappareils numériques de

classeA, selon la partie 15 des règles de laFCC (Commis-

sion fédérale des communications des États-Unis). Ces

normes ont été ﬁxées pour fournir une protection raison-

nablecontre unbrouillage préjudiciablesi l’équipementest

utilisé dans un environnement commercial. Cet équipe-

mentproduit etutilise de l’énergie RF. S’il n’est pas installé

et utilisé conformément au manuel d’instructions, il peut

brouiller de manière préjudiciable les radiocommunica-

tions. Le fait d’utiliser cet équipement dans un secteur

résidentiel risque de produire un brouillage préjudiciable

que l’utilisateur devra éliminer à ses frais.

Ce dispositif est conforme à la partie 15 des règles de

la FCC (Commission fédérale des communications des

États-Unis).Son utilisation est sujette auxdeux conditions

suivantes : (1) cet appareil ne doit produire aucun brouil-

lage préjudiciable; (2) l’appareil doit fonctionner en dépit

de tout brouillage produit, y compris le brouillage pouvant

mener à une opération non désirée.

Federal

Communications

Commission

No de

cat.

2311-20

Volts

12 c.d.

Spéciﬁcations

Carte

mémoire

Câble

d’interface

Câble USB A/mini

câble USB B

Pictographie

Tension CD seul.

L’utilisateur doit lire le manuel

d’utilisation

Porter une protection oculaire

Pour éviter les décharges

électriques, faire en sorte

que le produit n’entre pas en

contact avec des composants

électriques sous tension.

Federal Communications

Commission (FCC)

10 11

DESCRIPTION FONCTIONNELLE

MONTAGE DE L'OUTIL

AVERTISSEMENT Ne recharger la

batterie qu’avec le chargeur spéciﬁé. Pour

les instructions de charge spéciﬁques, lire le

manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion et retrait de la batterie

Pourretirer la batterie, appuyer sur lesboutons de

relâchement puis extraire la batterie de l’outil.

Pourinsérer la batterie, la glisserdans le corps de

l’outil. S’assurer qu’elle y est bien insérée.

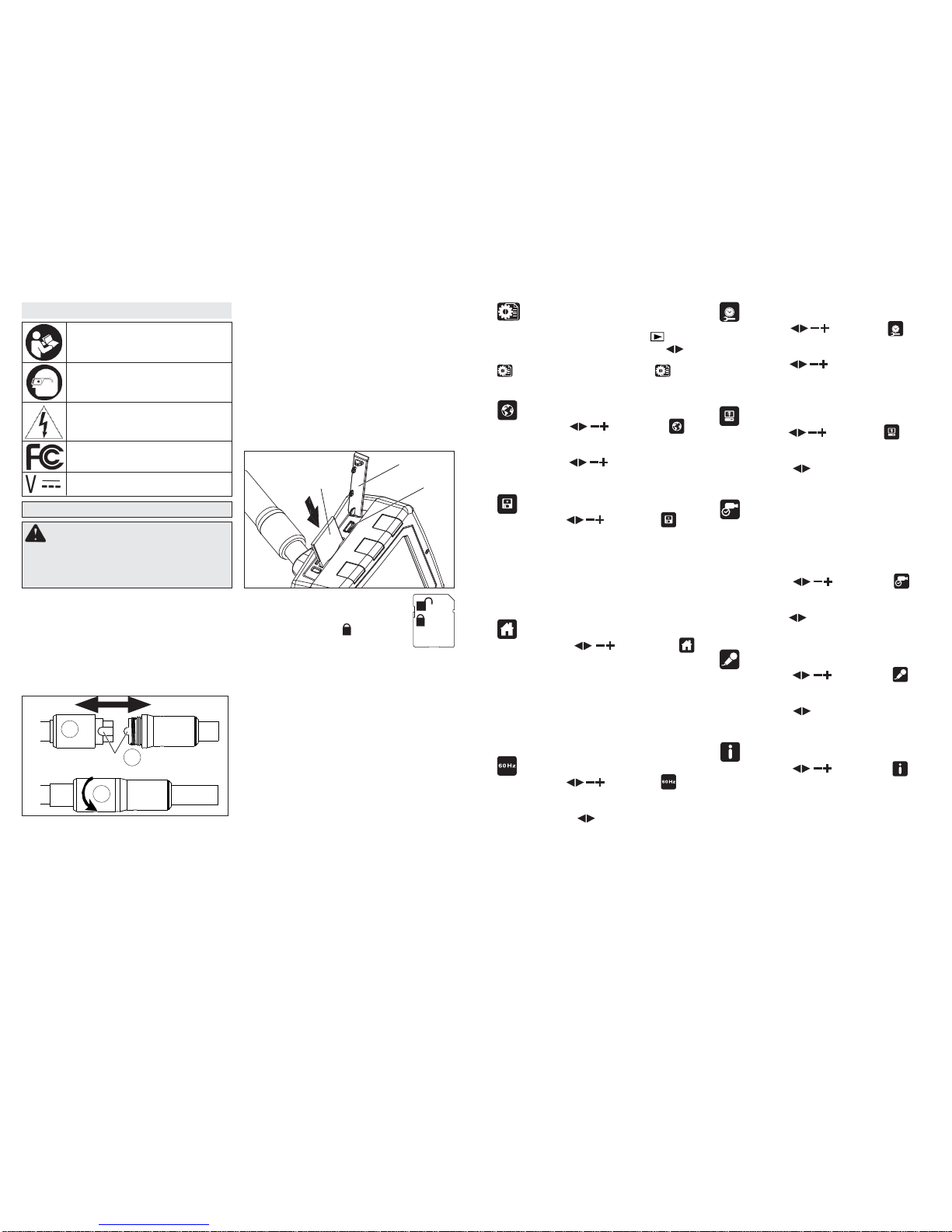

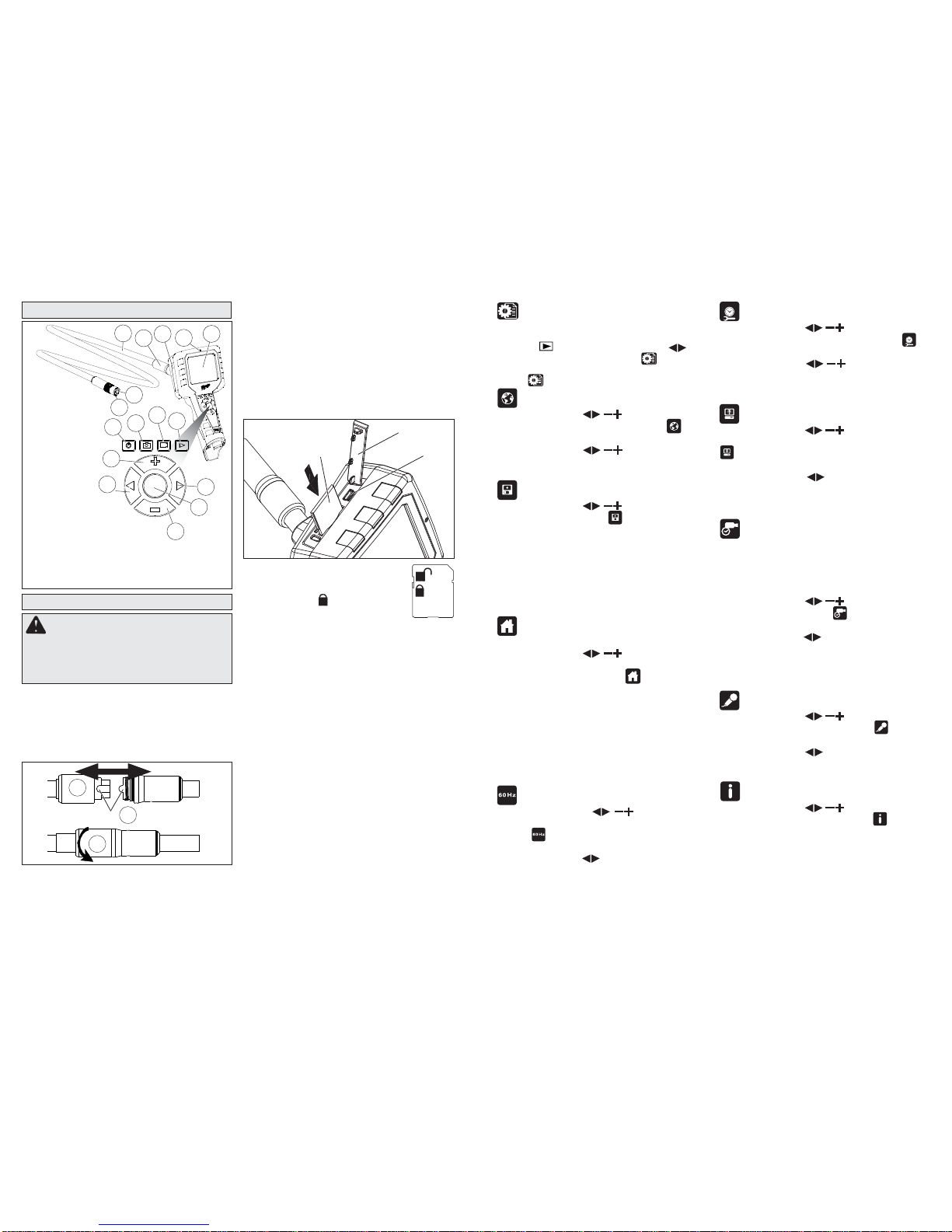

Raccord du câble

Fig. 1

Insertion et retrait de la carte mémoire

1. Ouvrir le couvercle protecteur pour accéder à la

fente de la carte mémoire.

2. Glisser la carte mémoire dans la fente, en

s’assurant que le dessus de la carte est à

l’opposédel’afﬁcheurACL.Enfoncer solidement

la carte. Elle doit s’enclencher en place.

3. Fermer le couvercle protecteur.

4. Pour retirer la carte mémoire, appuyer dessus

et la relâcher. Elle se dégagera de la fente.

Fig. 2

Accès d’interface

Couvercle protecteur

Fente de la carte

mémoire Secure

Digital (SD)

Encoche/ergot

Menu des réglages

Pour accéder au menu des réglages, mettre l’outil

en marche et appuyer sur le bouton « Playback »

(Lecture) Utiliserles boutons ﬂèches pour

sélectionnerle menu des réglages . Note: Il est

également possible d’accéder au menu des ré-

glages à partir des autres écrans de lecture.

Langues

Utiliser les boutons pour mettre en évi-

dence l’option « Language » (Langues) .

Appuyer sur le bouton « Select » (Sélectionner).

Utiliser les boutons pour sélectionner la

langued’afﬁchagedésirée.Appuyersur le bouton«

Select » (Sélectionner) pour conﬁrmer son choix.

Format

Utiliser les boutons pour mettre en évi-

dence l’option « Format » .

Appuyer sur le bouton « Select » (Sélectionner).

L’indication« ERASEALLDATA »(VOULEZ-VOUS

EFFACER TOUTES LES DONNÉES) s’afﬁche.

Sélectionner « NO » (NON) pour retourner au• menu sans effacer toutes les données de la

carte mémoire.

Sélectionner « YES » (OUI) pour effacer toutes• les données de la carte mémoire.

Réglages par défaut programmés en

usine

Utiliser les boutons pour mettre en évi-

dence l’option « Factory Default » (Réglages par

défaut programmés en usine) .

Appuyer sur le bouton « Select » (Sélectionner).

L’indication « RESTORE DEFAULT » (VOULEZ-

VOUS RESTAURER LES RÉGLAGES PAR

DÉFAUT) s’afﬁche.

Sélectionner « NO » (NON) pour retourner au• menu sans restaurer les réglages par défaut

programmés en usine.

Sélectionner « YES » (OUI) pour restaurer tous• les réglages par défaut programmés en usine.

Filtre de scintillement (50-60 Hz)

Utiliser les boutons pour mettre en

évidence l’option « Flicker Filter » (Filtre de scintil-

lement) .

Appuyer sur le bouton « Select » (Sélectionner).

Utiliser les boutons pour mettre en évidence

« 50 Hz » ou « 60 Hz ». Régler le ﬁltre à « 60 Hz »

pourune utilisation enAmérique du Nord.Appuyer

sur le bouton « Select » (Sélectionner) pour con-

ﬁrmer son choix.

Date/Heure

Utiliser les boutons pour mettre en évi-

dence l’option « Date/Time » (Date/Heure) .

Appuyer sur le bouton « Select » (Sélectionner).

Utiliser les boutons pour régler la date

et l’heure qui seront afﬁchées sur les photos et les

ﬁlms.Appuyer sur le bouton « Select » (Sélection-

ner) pour conﬁrmer son choix.

Intensité lumineuse

Utiliser les boutons pour mettre en évi-

dencel’option « Brightness »(Intensité lumineuse)

Appuyer sur le bouton « Select » (Sélectionner).

Utiliser les boutons pour modiﬁer l’intensité

lumineuse de l’afﬁcheur ACL.

Appuyer sur le bouton « Select » (Sélectionner)

pour conﬁrmer son choix.

Écran momentané

Les écrans momentanés présentent la topologie

temporairedes boutons pour différentesfonctions.

Par exemple, le bouton « Select » (Sélectionner)

devientlebouton « Shutter » (Obturateur)en mode

« Picture » (Photos).

Utiliser les boutons pour mettre en évi-

dence l’écran momentané .

Appuyer sur le bouton « Select » (Sélectionner).

Utiliser les boutons pour sélectionner les op-

tions « Always on » (Toujours activé), « 1 sec »

(1 seconde) ou « 3 sec » (3 secondes).

Appuyer sur le bouton « Select » (Sélectionner)

pour conﬁrmer son choix.

Microphone

Utiliser les boutons pour mettre en évi-

dence l’option « Mic » (Microphone) .

Appuyer sur le bouton « Select » (Sélectionner).

Utiliser les boutons pour allumer et éteindre

le microphone. Appuyer sur le bouton « Select »

(Sélectionner) pour conﬁrmer son choix.

Version

Utiliser les boutons pour mettre en évi-

dence l’option « Version » (Version) .

Appuyer sur le bouton « Select » (Sélectionner)

pour afﬁcher la version logicielle.

1.Caméra

2.Voyant DÉL

de la caméra

3.Câble

4.Manchon de

la douille

5.Fente de la carte

mémoire Secure

Digital (SD)/

accès d’interface

6.Microphone

7.Afﬁcheur ACL

8.Bouton d’alimentation

9.Mode « Picture » (Photos)

10.Mode « Movie » (Films)

11. Mode « Playback » (Lecture)

12.Bouton d’augmentation/ de montée

13.Flèche vers la gauche

14.Bouton de réduction/de descente

15.Bouton de sélection

16.Flèche vers la droite

367

1. Glisser le manchon de la douille vers l’arrière.

2. Aligner l’ergot du câble avec l’encoche de la

douille.

3. Presser la douille et le câble ensemble et glis-

ser le manchon par-dessus le raccord. Serrer

solidement le manchon.

Note : Si la carte mémoire est « ver-

rouillée » et que le dispositif de pro-

tection d’écriture est abaissé, l’icône

de verrouillage s’affiche lorsque

l’utilisateur tente de prendre une photo

ou d’enregistrer un ﬁlm.

Le nombre de photos qui peuvent être prises

ou de ﬁlms qui peuvent être enregistrés dépend

de la taille de la carte mémoire. S’il n’y a plus

d’espace libre sur la carte mémoire, l’icône « F»

(Full) (Pleine) s’afﬁche quand l’utilisateur tente de

prendre une photo ou d’enregistrer un ﬁlm.

Téléchargement de photos vers un ordinateur

Insérer le câble d’interface dans le port situé sur

le côté de l’outil. Brancher l’extrémité USB dans le

port USB de l’ordinateur.

NOTE : Si vous êtes incapable de voir les vidéos

survotre ordinateur,il se peut quevotre ordinateur

ne soit pas doté des codecs DIVX ou XVID. Le

ﬁchierAVI est enregistréen format MPEG4 et votre

ordinateurrequiert un codec DIVX ou XVID pour le

décoder et le lire. Pour obtenir plus de trucs de dé-

pannage,des directives et unlien pour télécharger

lecodec manquant, veuillez vous rendre sur le site

Web Milwaukeetool.com, et chercher à l’aide des

mots-clés « M-Spector AV ».

12 13

Mise en marche et à l’arrêt

Appuyer sur le bouton d’alimentation pour

mettre en marche l’outil. Appuyer sur le bouton

d’alimentation et le tenir enfoncé pour mettre

l’outil à l’arrêt.

Mode veille

L’outils’éteintautomatiquementaprèscinq minutes

d’inutilisation. Pour le réinitialiser, appuyer encore

sur le bouton d’alimentation.

Indicateur de charge de la batterie

L’indicateur de charge de la batterie apparaît dans

le coin inférieur droit de l’afﬁcheur ACL lorsque

l’outil est en marche.

Charge pleine 1/3 de la charge

2/3 de la charge Charge requise

MANIEMENT

AVERTISSEMENT Pour minimiser

les risques de blessures, portez des lunettes

à coques latérales. Retirez toujours la bat-

terie avant de changer les accessoires ou

d’effectuer des réglages.

AVERTISSEMENT Pour réduire les

risques d’explosion, de déchargesélectriques

ou de dommagesmatériels, toujours examiner

le lieu de travail avant de débuter le travail.

S’assurer que le câble n’entre pas en contact

avec descomposants électriques,des produits

chimiques ou des pièces en mouvement.

Derrière les murs : Éteindre tous les disjonc-

teurs du lieu de travail.

À l’intérieur des tuyaux : S’assurer que les

tuyaux ne sont pas sous tension avant de

débuter l’inspection. S’assurer qu’aucun liq-

uide ne coule le long du câble ou ne s’inﬁltre

dans l’outil.

Mode automatique : Arrêter le moteur et le

laisser refroidir avant de débuter l’inspection.

S’assurer que la caméra d’inspection visuelle

et le câble n’entrent pas en contact avec de

l’huile, de l’essence ou d’autres substances

corrosives.

AVERTISSEMENT Pour réduire les

risques de dommages matériels, ne pas ma-

nipuler le câble avec trop de vigueur et éviter

de l’entortiller. Ne pas utiliser l’outil dans des

endroits où ce dernier, ou ses composants

(le câble, par exemple), risquent d’entrer en

contact avec des substances huileuses ou

corrosives.

Ne pas utiliser le câble pour retirer ou dé-

placer des objets représentant un obstacle.

Il ne s’agit pas d’un dégorgeoir!

3664

Modes« Picture»(Photos) et«Movie »

(Films)

Sélectionner le mode « Picture » (Photos) et

« Movie » (Films)

Ajuster le câble de manière à ce qu’il s’insère par-

faitementdansl’ouverture.Aprèss’être assuré que

le lieu de travail est sécuritaire, insérer le câble.

Apporter les modiﬁcations aux photos de la façon

suivante.Les écrans du mode « Picture » (Photos)

sont utilisés à titre d’exemples :

Intensité lumineuse

Pour augmenter ou

réduire l’intensité lu-

mineuse du voyant DÉL

de la caméra, utiliser

les boutons pour

sélectionner l’option «

Brightness » (Intensité

lumineuse) . Utiliser les boutons pour

augmenteret réduire l’intensité lumineuse, oupour

éteindre le voyant DÉL.

Fonction de zoom

Pour effectuer un zoom

avant ou arrière, utiliser

les boutons pour

sélectionner l’option

« Zoom » . Utiliser

les boutons pour

effectuer un zoom avant

ou arrière.

Fonction de pivot

Pourfaire pivoter l’angle

de prise de vue de la

caméra de 180°, util-

iser les boutons…pour

sélectionner la fonction

« Rotate » (Pivot) .

Utiliser les boutons

pour faire pivoter l’angle de prise de vue.

Prise de photos

Appuyer sur le bouton

« Select » (Sélection-

ner) pour prendre

une photo. Elle est en-

registrée sur la carte

mémoire. Le nombre de

photos restant est af-

ﬁché dans le coin inférieur gauche de l’écran.

Enregistrement de ﬁlms

Appuyersurlebouton« Select » (Sélectionner)

pour commencer à enregistrer un ﬁlm.Appuyer de

nouveausurlebouton«Select»(Sélectionner)

pourarrêter l’enregistrement. Le ﬁlm estenregistré

sur la carte mémoire. Le temps d’enregistrement

restant (en secondes) est afﬁché dans le coin

inférieur gauche.

Lecture

Sélectionner le bouton « Playback » (Lecture)

Les écrans du mode « Picture » (Photos) sont

utilisés à titre d’exemples :

FONCTION DE VISUALISATION

Pour visualiser une photo ou un ﬁlm :

1. Utiliser les boutons

pour sélectionner

la fonction de visuali-

sation « View »

2. Utiliser les boutons

pour sélectionner

le ﬁchier à visualiser.

3. Appuyer sur le bouton « Select » (Sélectionner)

pour visualiser le ﬁchier et les options.

4.Pour retourner à

l’écran principal «

Playback » (Lecture)

, utiliser les bou-

tons pour sélec-

tionner l’option « View

» (Visualisation) .

Utiliserlesboutons pour se déplacer vers le

ﬁchier suivant ou le ﬁchier précédent .

5.Pour effectuer un

zoom avant ou ar-

rière au moment de

visualiser une photo,

utiliser les boutons

pour sélectionner

la fonction « Zoom »

.Utiliser les boutons pour effectuer un

zoomavant ou arrière (lafonction de zoom n’est

pas disponible en mode « Movie playback »

(Lecture de ﬁlms).

3664

00:43:54

Appuyer sur le bou-

ton « Select » (Sé-

lectionner) pour pan-

oramiquer une photo.

Utiliser les boutons

pour pan-

oramiquerdans toutes

les directions. Appuyer sur le bouton « Select »

(Sélectionner) pour retourner au « Zoom » .

6. Pourlire le ﬁlm, utiliser

les boutons pour

sélectionner la fonc-

tion « Play/Pause »

(Lecture/pause) .

Leﬁlmdébute. Utiliser

les boutons pour

avancerrapidement ourembobiner le ﬁlm.

Appuyer sur le bouton « Select » (Sélectionner)

pour interrompre le ﬁlm.

7. Pour faire pivoter

l’afﬁchage, utiliser les

boutons poursé-

lectionner la fonction

« Rotate » (Pivot)

. Utiliser les boutons

pour faire pivoter

l’afﬁchage. En mode « Picture playback » (Lec-

ture de photos) , on pivote l’afﬁchage de 90°.

En mode « Movie playback » (Lecture de ﬁlms)

, on pivote l’afﬁchage de 180°.

8.Pour supprimer le

fichier, utiliser les

boutons pour

sélectionner la fonc-

tion « Delete » (Sup-

pression) .

Appuyer sur les bou-

tons « Select » (Sé-

lectionner) .

Utiliserle bouton

pour sélectionner «

YES » (OUI). Ap-

puyer sur le bouton

« Select » (Sélectionner).

14 15

Entretien de l’outil

Gardez l’outil, la batterie et le chargeur en bon état

en adoptant un programme d’entretien ponctuel.

Après une période de six mois à un an, selon

l’utilisation, renvoyez l’outil, la batterie et le char-

geuràun centre de service MILWAUKEEaccrédité

pour les services suivants:

• Lubriﬁcation

• Inspection et nettoyage de la mécanique (engre-

nages, pivots, coussinets, boîtier etc.)

• Inspection électrique (batterie, chargeur, mo-

teur)

• Vérification du fonctionnement électroméca-

nique

Si l’outil ne démarre pas ou ne fonctionne pas à

pleine puissance alors qu’il est branché sur une

batteriecomplètementchargée,nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne

fonctionne toujours pas correctement, renvoyez

ENTRETIEN

AVERTISSEMENT Pour minimiser

les risques de blessures corporelles, dé-

branchez le chargeur et retirez la batterie

du chargeur ou de l’outil avant d’y effectuer

des travaux d’entretien. Ne démontez jamais

l’outil, la batterie ou le chargeur. Pour toute

réparation, consultez un centre de service

MILWAUKEE accrédité.

AVERTISSEMENT Pour minimiser

les risques de blessures ou de dommages à

l'outil, n'immergez jamais l'outil, la batterie

ou le chargeur et ne laissez pas de liquide

s'y inﬁltrer.

l’outil, le chargeur et la batterie à un centre de ser-

vice MILWAUKEE accrédité, aﬁnqu’on en effectue

la réparation (voir “Réparations”).

ACCESOIRES

AVERTISSEMENT Retirez toujours

la batterie avant de changer ou d’enlever les

accessoires. L’utilisation d’autres acces-

soires que ceux qui sont spécifiquement

recommandés pour cet outil peut comporter

des risques.

Pourune liste complète des accessoires, prière de

sereporteraucatalogueMILWAUKEEElectricTool

ou visiter le site internet www.milwaukeetool.com.

Pour obtenir un catalogue, il sufﬁt de contacter

votre distributeur local ou l'un des centres-service

énumérés sur la page de couverture de ce

manuel.

Câble de remplacement de 17 mm pour ca-

méra numérique audiovisuelle M-Spector,

N˚de cat. 48-53-0125;

Câble de remplacement de 9,5 mm pour ca-

méra analogique audiovisuelle M-Spector,

N˚de cat. 48-53-0130;

Rallonge de 244 cm (8 pi) pour caméra

M-Spector, N˚de cat. 48-53-0140;

Rallonge de 91 cm (3 pi) pour caméra

M-Spector, N˚de cat. 48-53-0141.

Le câble de 17 mm pour caméra numérique audio-

visuelle M-Spector s’allonge jusqu’à 5,8 m (19 pi).

Le câble de 9,5 mm pour caméra analogique audio-

visuelle M-Spector s’allonge jusqu’à 9,1 m (30 pi).

FONCTION DE SUPPRESSION

NOTE : Le fait de supprimer des ﬁchiers de l’écran

«Playback » (Lecture) nepermet pas à l’utilisateur

de prévisualiser le ﬁchier avant de le supprimer.

Utiliserla fonction « Delete »(Suppression) à partir

de l’écran « View » (Visualisation) pour visualiser

le ﬁchier avant de le supprimer.

Pour supprimer une photo ou un ﬁlm :

1. Utiliser les boutons

pour sélectionner

« DELETE » (SUP-

PRESSION).

2. Utiliser les boutons

pour sélec-

tionner le fichier à

supprimer.

3. Appuyer sur le bouton

« Select » (Sélection-

ner).

4. Utiliserle bouton

pour sélectionner

« YES » (OUI).

5. Appuyer sur le bouton « Select » (Sélectionner).

MENU « RÉGLAGES »

Examiner le menu « Set-up » (Réglages) sous la

section«Assembly» (Assemblage) aﬁnde prendre

connaissance des fonctions du menu.

Nettoyage

Débarrassez les évents du chargeur et de l’outil

desdébris et de lapoussière. Gardez les poignées

de l’outil propres, à sec et exemptes d’huile ou de

graisse. Le nettoyage de l’outil, du chargeur et de

la batterie doit se faire avec un linge humide et un

savon doux. Certains nettoyants tels l’essence, la

térébenthine,lesdiluants à laqueou à peinture, les

solvants chlorés, l’ammoniaque et les détergents

d’usage domestique qui en contiennent pourraient

détériorer le plastique et l’isolation des pièces. Ne

laissez jamais de solvants inﬂammables ou com-

bustibles auprès de l’outil.

Réparations

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près,

selon la liste apparaissant à la derniè page de ce

manuel.

GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS

Chaqueoutil électrique MILWAUKEE(ycomprisles produitssans ﬁl[outils, batteries, chargeursde batterie,et leslampes

de travail-lampes de poche sans ﬁl]) est garanti à l’acheteur d’origine être exempt de vice du matériau et de fabrication.

Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après

examenpar MILWAUKEE,s’est avérée être affectée d’un vice du matériau oude fabrication pendant unepériode de cinq

(5) ans* après la date d’achat. Retourner l’outil électrique, accompagné d’une copie de la preuve d’achat, à un centre

de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Cette

garantie ne couvre pas les dommages que MILWAUKEEdétermine être causés par des réparations ou des tentatives

de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations,

des utilisations abusives, une usure normale, une carence d’entretien ou les accidents.

*Toutes lesbatteries MILWAUKEEV™au LITHIUM-IONet XC au LITHIUM-ION sont garanties pendant cinq(5) ans ou

pour2 000charges, selon la première échéance.La garantie couvre les 1 000 premièrescharges ou les deux premières

annéesde la garantie, selon la première échéance. Cela signiﬁe que pour les 1 000 premières charges, ou pendant les

deux premières années de la garantie à partir de la date d’achat ou de la première charge, une batterie de rechange

seraremise tout à fait gratuitement à l’utilisateur si la batterie d’origineest défectueuse. Parla suite, la garantie couvrira

les charges restantes, jusqu’à concurrence de 2 000, ou les années restantes de la période de garantie de cinq (5) ans

à partir de la date d’achat, selon la première échéance, et ce, au pro rata. Cela signiﬁe que chaque consommateur

bénéﬁcie de 1 000 charges supplémentaires ou d’une garantie supplémentaire de proportionnalité de trois (3) ans sur

les batteries avec technologie V™ au LITHIUM-ION et XC au LITHIUM-ION, selon la durée de l’utilisation.

*La période de la garantie applicable à TOUTES les batteries autres que les batteries avec technologie V™ et les

batteries XC au LITHIUM-ION est d’une durée de deux (2) ans à partir de la date d’achat.

*La période de garantie applicable pour le laser à deux faisceauxM12 et leport d’alimentation M12, toutes les batteries

au nickel-cadmium, les radios de chantier et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1)

an à partir de la date d’achat.

L’enregistrementde la garantie n’est pasnécessaire pour bénéﬁcierde lagarantie en vigueursur unproduit MILWAUKEE.

Ladate defabrication du produit servira à établir lapériode de garantie si aucune preuve d’achatn’est fournie lorsqu’une

demande de service sous garantie est faite.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX

PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS

N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS

MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT,

DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE

PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE

AUTRE GARANTIE OU CONDITION, ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER LA

GÉNÉRALITÉ DES DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE ET TOUTE

AUTRE GARANTIE.

Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique uniquement.

Veuillez consulter la rubriqueCentre SAVMILWAUKEE,dansla section Pièces & Servicedu site Web deMILWAUKEE,

à l’adresse www.milwaukeetool.fr, ou composer le 1-800-SAWDUST (1-800-729-3878) aﬁn de trouver le centre de

service de votre région le plus près pour l’entretien, sous garantie ou non, de votre outil électrique MILWAUKEE.

16 17

SEGURIDAD EN EL ÁREA

DE TRABAJO

SEGURIDAD ELÉCTRICA

REGLAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS

OPERADAS POR BATERÍA

• Mantenga limpia y bien iluminada el área de

trabajo. Las áreas desordenadas u oscuras

contribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en lugares

donde se puedanproducir explosiones, como

en aquéllos donde hay líquidos, gases o

polvo inﬂamables. Lasherramientas eléctricas

producenchispasque pueden encender el polvo

o las emanaciones.

• No utilice herramientas eléctricas en un área

donde pudiera haber cables eléctricos u ob-

jetos con carga eléctrica. Si la herramienta

entra en contacto con un cable u objeto “con

carga”, la electricidad se transmitirá a sus

piezas metálicas y le provocará una descarga

eléctrica al operador.

• No utilice la herramienta eléctrica cerca de

maquinaria en movimiento. El cable se podría

enredar en las partes móviles y jalarle la her-

ramienta eléctrica, las manos y los brazos.

• No la utilice cerca de fuentes de calor, como

radiadores,rejillasdecalefaccióncentral,estufas

uotros dispositivos (incluso ampliﬁcadores) que

irradien calor.

• Mantenga a los niños y otras personas ale-

jadas mientras utiliza una herramienta eléc-

trica. Las distracciones pueden hacerle perder

el control.

• No exponga las herramientas eléctricas a la

lluvia o a condiciones húmedas. El agua que

penetraen una herramienta eléctrica aumentael

riesgodedescargaeléctrica.Séqueselas manos

antesde encender o apagar la herramienta y an-

tes de retirar o instalar el cartucho de baterías.

SEGURIDAD PERSONAL

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar una

descarga eléctrica, un incendio o lesiones graves. GUARDE TODAS LASADVERTENCIAS

E INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO.

• Use un equipo de protección personal. Lleve

siempre protección ocular. Llevar equipo de

protección apropiado para la situación, como

una máscara antipolvo, zapatos de seguridad

antideslizantes, casco o protección auditiva,

reducirá las lesiones personales.

• No estire el cuerpo para alcanzar mayor dis-

tancia. Mantenga los pies bien asentados y

el equilibrio en todo momento. Esto permite

tener mejor control de la herramienta eléctrica

en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• Manténgase alerta, preste atención a lo que

está haciendo y use el sentido común cuando

utilice una herramienta eléctrica. No use una

herramienta eléctrica cuando está cansado

o bajo la influencia de drogas, alcohol o

medicinas. Un instante de distracción cuando

se utiliza una herramienta eléctrica puede tener

como resultado lesiones graves.

• Esta cámara para inspección visual no está

diseñadaparaeluso médico ni para la inspec-

ción personal.

• Almacene las herramientas eléctricas fuera

del alcance de los niños y no permita que

las utilicen personas no familiarizadas con

estos productos o estas instrucciones. Las

herramientas eléctricas son peligrosas en las

manos de usuarios no capacitados.

• Mantenimiento de las herramientas eléctricas.

Revise que no haya piezas móviles que estén

desalineadas o que se agarroten, piezas rotas

ni ninguna otra condición que pueda afectar

el funcionamiento de la herramienta eléctrica.

No utilice la herramienta si ésta emite humo u

otras emanaciones. Si se encuentran daños,

haga que le reparen la herramienta antes de

usarla. Lasherramientas mal mantenidas sonla

causa de muchos accidentes.

• Use la herramienta eléctrica, los accesorios,

las brocas, etc. según estas instrucciones,

teniendo en cuenta lascondiciones de trabajo

y la tarea que se va a realizar. El uso de la her-

ramienta eléctrica para operaciones diferentes

de aquellas para las que se diseñó podría oca-

sionar una situación peligrosa. Use solamente

accesoriosespecíﬁcamenterecomendadospara

esta herramienta. El uso de otros puede resultar

peligroso.

• Límpiela sólo con un paño seco. Ciertosagen-

tes limpiadores y disolventes son perjudiciales

para los plásticos y para otras piezas aisladas.

Algunos de estos agentes son los siguientes:

gasolina, turpentina, decapante para laca, de-

capante para pintura, soluciones limpiadoras

MANTENIMIENTO

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Póngaseencontactoconuncentrode repara-

ciones MILWAUKEE para TODAS las repara-

ciones. Permita que un técnico de reparación

caliﬁcado preste servicio a la herramienta

eléctrica sólo con piezas de repuesto idénti-

cas. Esto asegurará que se mantenga la segu-

ridad de la herramienta eléctrica.

• No desarme la herramienta eléctrica ni intente

cambiar el cableado del sistema eléctrico de

la herramienta eléctrica.

REGLAS ESPECIFICAS

DE SEGURIDAD

• Esta herramienta está diseñada para ser

alimentada por una batería MILWAUKEE de

12 voltios. No intente utilizar otras fuentes de

voltaje ni de alimentación.

• Recárguela solamente con el cargador es-

peciﬁcado por el fabricante. Un cargador que

sea apropiado para un tipo de batería puede

crear riesgo de incendio cuando se use con otra

batería.

• Use las herramientas eléctricas solamente

con baterías especíﬁcamente diseñadas. El

usode cualquier otro tipo de batería puedecrear

riesgo de lesiones o incendio.

• Cuando no se use la batería manténgalo

alejado de otros objetos de metal como

clips para papel, monedas, llaves, clavos,

tornillos u otros objetos de metal pequeños

que puedan realizar una conexión entre los

bornes. Realizarun cortacircuito en los termina-

les de la batería puede provocar quemaduras o

un incendio.

• En condiciones extremas, puede salir líquido

de la batería. Evite el contacto. Si se produce

un contacto accidental, lavar con agua. Si el

líquido entra en contacto con los ojos, buscar

ayuda médica adicional. El líquido que sale

despedidodelabateríapuede causar irritaciones

o quemaduras.

con cloro, amoníaco y detergentes para la casa

que contengan amoníaco. Limpie el polvo y los

fragmentos de los oriﬁcios de ventilación. Man-

tenga el asidero de la herramienta limpio, seco

y sin aceite o grasa.

• Antes de limpiar, siempre debe retirar el car-

tucho de baterías.

ADVERTENCIA Este es un

producto de clase A. En un

ambiente doméstico este

productopuede causar inter-

ferencia con la radio; en tal caso, se solicitará al usuario

tomar las medidas adecuadas.

Este equipo ha sido probado y se estableció que cumple

con los límites de un dispositivo digital de Clase A, según

lo dispone la Parte 15 de las reglas de la FCC (Comisión

FederaldeComunicaciones).Estos límitesestándiseñados

parabrindarunaprotección razonable contralainterferencia

dañina cuando se opera el equipo en un ambiente comer-

cial. Este equipo genera, utilizay puede irradiar energíade

radiofrecuencia,ysi no seinstala y seutilizade acuerdo con

el manual de instrucciones, puede ocasionar interferencia

dañina en las radiocomunicaciones. Es probable que el

funcionamiento de este equipo en áreas residenciales

causeinterferenciadañina;en tal caso,elusuarionecesitará

corregir la interferencia por cuenta propia.

Estedispositivo cumple con la Parte 15 de las reglas de la

FCC(Comisión Federalde Comunicaciones). El funciona-

miento está sujeto a las dos condiciones siguientes:

(1) este dispositivo no puede causar interferencia dañina

y (2) este dispositivo debe aceptar cualquier interferencia

recibida,incluidas las que pueden ocasionar un funciona-

miento no deseado.

• Mantenga las etiquetas y las placas de iden-

tiﬁcación. Tienen información importante. Si no

sepuedenleeronoestáncolocadas,póngaseen

contacto con un centro de servicio MILWAUKEE

para obtener un repuesto gratuito.

Federal

Communications

Commission

Cat. No.

2311-20

Volts

12 cd

Especiﬁcaciones

Tarjeta de

memoria

Cable de interfaz

USB A/USB Mini B

DESCRIPCION FUNCIONAL

1. Cámara

2. Diodo luminoso

(LED) de la cámara

3. Cable

4. Cobertura del casquillo

5. Ranura de la

tarjeta SD/

puerto de interfaz

6. Micrófono

7. Pantalla de cristal líquido

8. Botón de

encendido

9. Modo de fotografía

10. Modo de video

11. Modo de reproducción

12. Botón aumentar/arriba

13. Botón de ﬂecha hacia la izquierda

14. Botón disminuir/abajo

15. Botón de selección

16. Botón de ﬂecha hacia la derecha

14 15

367

18 19

Volts corriente directa

Simbología

Para evitar una descarga eléctrica, no

permita que el producto entre en con-

tacto con partes eléctricas con carga.

Comisión Federal de Comunicaciones

El usuario debe leer el manual del

operador.

Use protección ocular

ENSAMBLAJE

ADVERTENCIARecárguela solamente

con el cargador especiﬁcado para la batería.

Para obtener instrucciones especíﬁcas de

carga, lea el manual del operador que se

incluye con el cargador y la batería.

Cómo colocar y retirar el cartucho de baterías

Para retirar el cartucho de baterías, presione los

botones de liberación y jale del cartucho de bat-

erías para sacarlo de la herramienta.

Para colocar el cartucho de baterías, deslícelo

en el cuerpo de la herramienta.Asegúrese de que

quede correctamente colocado.

Conexión del cable

Retén y presilla

Introducción/Extracción de la tarjeta de

memoria

1. Abra la tapa de protección para tener acceso a

la ranura para la tarjeta de memoria.

2. Deslice la tarjeta de memoria dentro de la ra-

nura. La parte superior de la tarjeta debe estar

orientada en sentido opuesto a la pantalla de

cristal líquido. Presione ﬁrmemente la tarjeta

hacia adentro. Debe escucharse un chasquido

que indique que está en su lugar.

3. Cierre la tapa de protección.

4. Para retirar la tarjeta de memoria, presiónela y

suéltela. Emergerá de su ubicación.

Fig. 1

Fig. 2

Puerto de interfaz

Tapa de protección

Ranura de la tarjeta

1. Deslice la cobertura del casquillo hacia atrás.

2. Alinee la lengüeta del cable con el retén del

casquillo.

3. Unaa presión el casquillo y el cable, y deslice la

coberturasobre la conexión.Apriete ﬁrmemente

la cobertura.

Nota: Si la tarjeta de memoria está

“trabada” con la lengüeta de protección

contra escritura en la posición inferior,

se mostrará el ícono de traba al

intentar tomar una fotografía o grabar

un video.

La cantidad de fotografías que se pueden tomar

o la cantidad de videos que se pueden grabar

dependen del tamaño de la tarjeta de memoria.

Si la tarjeta de memoria está llena, se mostrará el

íconoF(Full[llena]) al intentar tomar una fotografía

o grabar un video.

Descarga de fotografías a una computadora

Introduzca el cable de interfaz en el puerto que se

encuentra a un lado de la herramienta. Conecte

el extremo del cable USB al puerto USB de su

computadora.

NOTA: Si no puede ver los videos en su computa-

dora,esposiblequeno cuente con el códec DIVX o

XVID. El archivo AVI se graba en formato MPEG4

y la computadora necesita un códec DIVX o XVID

para decodificarlo y reproducirlo. Si necesita

más sugerencias para resolver problemas, in-

strucciones y un vínculo para poder descargar

el códec faltante, ingrese en Milwaukeetool.com

y efectúe una búsqueda con las palabras clave

“M-Spector AV”.

Menú de conﬁguración

Para ingresar al menú de conﬁguración, encienda

la herramienta y presione el botón de repro-

ducción. Use los botones de ﬂechas para

seleccionarSet-Up Menu (menú deconﬁguración)

. Nota: El menú de conﬁguración también

está disponible desde otras pantallas del modo

reproducción.

Idioma:

Use los botones para resaltar Lan-

guage (idioma).

Presione el botón de selección.

Use los botones para seleccionar el idi-

oma que desea que se muestre.

Presione el botón de selección para aceptar.

Formato:

Uselos botones para resaltar Format

(formato).

Presione el botón de selección. Se muestra el

mensaje “ERASE ALL DATA” (Borrar todos los

datos).

Seleccione NO para regresar al menú sin borrar• todos los datos de la tarjeta de memoria.

Seleccione YES (sí) para borrar todos los datos• de la tarjeta de memoria.

Conﬁguración predeterminada de fábrica:

Use los botones para resaltar la

conﬁguración predeterminada de fábrica.

Presione el botón de selección. Se muestra el

mensaje “RESTORE DEFAULT” (Restaurar con-

ﬁguración predeterminada).

Seleccione NO para regresar al menú sin res-• taurar las configuraciones predetermianadas

de fábrica.

SeleccioneYES (sí)para restaurar todas lascon-• ﬁguraciones predeterminadas de fábrica.

Filtro de parpadeo (50/60 Hz):

Uselos botones para resaltar Flicker

Filter (ﬁltro de parpadeo).

Presione el botón de selección.

Use los botones para resaltar “50 Hz” o

“60 Hz”. Conﬁgurar a “60 Hz” para uso en Nortea-

mérica.

Presione el botón de selección para aceptar.

Fecha/Hora:

Use los botones para resaltar Date/

Time (fecha/hora).

Presione el botón de selección.

Use los botones para conﬁgurar la fecha

y la hora que se mostrarán en las fotografías y

los videos.

Presione el botón de selección para aceptar.

Brillo:

Uselos botones para resaltar Bright-

ness (brillo).

Presione el botón de selección.

Use los botones para cambiar el brillo de la

pantalla de cristal líquido.

Presione el botón de selección para aceptar.

Pantalla momentánea:

La pantalla momentánea muestra la distribución

temporal de los botones para distintas funciones.

Por ejemplo, el botón de selección se convierte en

elbotón de disparo cuando la unidad seencuentra

en el modo de fotografía.

Use los botones para resaltar Mo-

mentary Screen (pantalla momentánea).

Presione el botón de selección.

Uselos botones para seleccionar “Always on”

(siempre encendido), “1 sec” (1 s) o “3 sec” (3 s).

Presione el botón de selección para aceptar.

Micrófono:

Use los botones para resaltar Mic.

(micrófono).

Presione el botón de selección.

Use los botones para encender o apagar el

micrófono.

Presione el botón de selección para aceptar.

Versión:

Use los botones para resaltar Ver-

sion (versión).

Presione el botón de selección para mostrar la

versión de software.

20 21

OPERATION

Encendido/apagado

Presione el botón de encendido para encender

la herramienta. Presione y no suelte el botón de

encendido para apagar la herramienta.

Modo de espera

La herramienta se apagará automáticamente si

no está en uso durante 5 minutos. Para reiniciar,

presione el botón de encendido otra vez.

Indicador de carga

El indicador de carga se muestra en el ángulo

inferior derecho de la pantalla de cristal líquido

mientras la herramienta está encendida.

Vida útil completa de la batería

2/3 de vida útil de la batería

1/3 de vida útil de la batería

Cargar batería

ADVERTENCIAPara reducir el riesgo

de una lesión,use siempre lentesde seguridad

o anteojos con protectores laterales. Extraiga

la batería antes de cambiar algún accesorio o

de hacerle algún ajuste.

ADVERTENCIA Para reducir el

riesgo de explosión, descarga eléctrica y

daños materiales, revise siempre el área de

trabajo antes de comenzar una tarea. No

permita que el cable entre en contacto con

objetos eléctricos o móviles, o con sustancias

químicas que impliquen un riesgo.

Detrás de las paredes: Corte los disyuntores

de toda el área.

Dentro de las cañerías: Asegúrese de que no

haya carga eléctrica en las cañerías antes de

comenzar la inspección. No permita que el

líquido ﬂuya por el cable hasta el interior de

la herramienta.

Usoenautomóviles:Apagueel motoryespere a

que se enfríe antesde comenzar la inspección.

No permita que la cámara para inspección

visual o el cable entre en contacto con aceite,

gasolina u otras sustancias corrosivas.

PRECAUCIÓN Para reducir el riesgo de

daño de la herramienta, no ejerza demasiada

fuerza ni “retuerza” el cable. No utilice en

áreas donde la cámara de inspección visual

y el cable entren en contacto con sustancias

corrosivas o aceitosas.

No utilice el cable para desbloquear

obturaciones o mover obstrucciones. ¡Este

dispositivo no es un destapa cañerías!

Modos de fotografía/video

Seleccione el botón de modo de fotografía o

video .

Ajuste el cable para que se adapte a la abertura

lo mejor posible. Después de veriﬁcar que no

haya peligros en el lugar de trabajo, introduzca

el cable.

Haga cualquier ajuste para tomar las fotografías,

como se detalla a continuación. Las pantallas

del modo de fotografía se usan en los siguientes

casos:

Brillo

Para aumentar o re-

ducir el brillo del diodo

luminoso (LED) de la

cámara,uselosbotones

para seleccionar

Brightness (brillo).

Use los botones

paraaumentar y reducir el brillo, o apague el diodo

luminoso (LED).

Función de ampliación y reducción de la

imagen

Para reducir o ampliar la

imagen,use los botones

paraseleccionar

Zoom (función de am-

pliación y reducción de

la imagen). Use los bo-

tones para reducir

y ampliar la imagen.

3664

00:43:54

Rotación

Pata rotar la vista de la

cámara180°,uselosbo-

tones paraseleccio-

nar Rotate(rotación).

Use los botones

para rotar la vista.

Para tomar una fotografía

Presione el botón de selección para tomar

una fotografía. Esta se guarda en la tarjeta de

memoria. La cantidad restante de fotografías que

pueden tomarse se muestra en el ángulo inferior

izquierdo.

Para grabar un video

Presione el botón de

selección para em-

pezar a grabar un video.

Presione nuevamente

el botón de selección

para detener la gra-

bación.El video se guar-

da en la tarjeta de memoria. El tiempo restante de

grabación (en segundos) se muestra en el ángulo

inferior izquierdo.

Reproducción

Seleccione el botón de reproducción .

Las pantallas del modo de fotografía se usan en

los siguientes casos:

VER

Para ver una fotografía o un video:

1. Use los botones

para seleccionar

View (ver).

2. Use los botones

paraseleccionarel ar-

chivo que desea ver.

3. Presione el botón de

selección para ver el archivo y las opciones.

4. Para regresar a la

pantalla principal del

modo reproducción

, use los botones

para seleccionar

View (ver). Use

losbotones para

ir al archivo siguiente o al anterior .

3664

5.Parareducir o ampliar

la imagen, cuando

esté viendo una fo-

tografía, use los bot-

ones para selec-

cionar Zoom (fun-

ción de ampliación

y reducción de la imagen). Use los botones

para reducir/ampliar la imagen. (La fun-

ción de ampliación y reducción de la imagen

no está disponible en el modo reproducción

de videos).Presione

el botón Select (Se-

leccionar) para crear

una imagen pan-

orámica. Utilice los

botones

para desplazarse en

cualquier dirección. Presione el botón Select

para regresar al Zoom .

6. Para reproducir el

video,uselosbotones

para seleccio-

nar Play/Pause

(reproducir/pausa).

El video empezará a

reproducirse. Use los

botones para avanzar o retroceder

rápido el video. Presione el botón de selección

(Select) para hacer una pausa.

7. Para rotar la vista

del archivo, use los

botones para

seleccionar Ro-

tate (rotación). Use

losbotones para

rotar la vista del ar-

chivo. En el modo reproducción de fotografías

,elarchivo rota 90°. En el modo reproducción

de videos , el archivo rota 180°.

8. Para borrar el ar-

chivo,uselosbotones

para seleccionar

Delete (borrar).

Presione el botón de

selección (Select)

Use los botones

para seleccionar

YES (sí). Presione

el botón de selección

(Select).

22 23

Adopte un programa regular de mantenimiento

y mantenga sus baterías y cargador en buenas

condiciones. Despues de 6 meses a un año,

dependiendo del uso dado, envíe su herra-

mienta, batería y cargador, al Centro de Servicio

MILWAUKEE mas cercano para que le hagan:

• Lubricación

• Inspección mecánica y limpieza (engranes,

ﬂechas, baleros, carcaza, etc.)

• Inspección eléctrica (batería, cargador, mo-

tor)

• Probarla para asegurar una adecuada oper-

ación mecánicay eléctrica

Mantenimiento de la herramienta

Si la herramienta no arranca u opera a toda su

potenciacon una batería completamentecargada,

limpie, con una goma o borrador, los contactos de

la batería y de la herramienta. Si aun asi la her-

ramientano trabaja correctamente, regrésela ,con

el cargador y la batería, a un centro de servicio

MILWAUKEE para que sea reparada.

MANTENIMIENTO

ADVERTENCIA Para reducir el

riesgo de una lesión, desconecte siempre la

herramienta antes de darle cualquier man-

tenimiento. Nunca desarme la herramienta ni

trate de hacer modiﬁcaciones en el sistema

eléctrico de la misma. Acuda siempre a un

Centro de Servicio MILWAUKEE para TODAS

las reparaciones.

ADVERTENCIA Para reducir el

riesgo de una explosión, no queme nunca

una batería, aun si está dañada, “muerta” o

completamente descargada.

Limpieza

Limpie el polvo y suciedad de las ventilas del

cargador y la herramienta. Mantenga los mangos

y empuñaduras limpios, secos y libres de aceite o

grasa. Use solo jabón neutro y un trapo húmedo

para limpiar la herramienta, batería y el cargador,

yaque algunos substancias y solventeslimpiadores

sondañinosalos plásticos y partes aislantes.Algu-

nos de estos incluyen: gasolina, turpentina,thíner,

lacas,thínerpara pinturas, solventes para limpieza

con cloro, amoníaco y detergentes caseros que

tengan amonia. Nunca usa solventes inﬂamables

o combustibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están daña-

dos, envíela al centro de servicio más cercano de

loslistados en la cubiertaposterior de este manual

del operario.

Para una lista completa de accessorios, reﬁérase

a su catálogo MILWAUKEE Electric Tool o visite

nuestrositio en Internet: www.milwaukeetool.com.

Para obtener un catálogo, contacte su distribuidor

local o uno de los centros de servicio listos en la

página de cubierta de este manual.

ACCESORIOS

ADVERTENCIA Para reducir el

riesgo de lesiones, siempre extraiga la batería

antes de cambiar o retirar accesorios. Utilice

únicamenteaccesoriosespecíﬁcamentereco-

mendados para esta herramienta. El uso de

accesorios no recomendados podría resultar

peligroso.

CableAVpara cámara digitalderepuesto M-Spector

17 mm. Cat. No. 48-53-0125

Cable AV para cámara analógica de repuesto para

M-Spector de 9,5 mm Cat. No. 48-53-0130

Cable de extensión de 244 cm (8 pies) para

M-Spector Cat. No. 48-53-0140

Cable de extensión de 91 cm (3 pies) para

M-Spector Cat. No. 48-53-0141

El cable de la cámara digital M-Spector AV de 17 mm

puede extenderse hasta 5,8 m (19 pies). El cable AV

paracámara analógicaM-SpectorAVde9,5 mmpuede

extenderse hasta 9,1 cm (30 pies).

BORRAR

NOTA: Borrar archivos desde la pantalla del modo

reproducciónno le permite previsualizar el archivo

antes de borrarlo. Use la función borrar desde la

pantalla Ver para visualizar el archivo antes de

borrarlo.

Para borrar una fotografía o un video.

1. Use los botones

para seleccionar DE-

LETE (borrar).

2. Use los botones

para seleccionar el

archivo que desea

borrar.

3. Presione el botón de

selección (Select).

4. Use los botones

paraseleccionarYES

(sí).

5. Presione el botón de

selección (Select).

MENÚ DE CONFIGURACIÓN

Consulte el “Menu de conﬁguración” en la sección

“Armado” para ver las funciones del menú.

GARANTÍA LIMITADA DE CINCO AÑOS

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluidos el

producto, la herramienta, las baterías, el cargador, y las lámparas de trabajo-linternas inalámbricas) pre-

sentan defectos en material ni mano de obra. En un plazo de cinco (5) años a partir de la fecha de compra

y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta

eléctricaque,luegodeserexaminada, MILWAUKEEcompruebequepresentadefectos en material o mano

de obra. Devuelva la herramienta, con gastos de envío prepagados y asegurada, y un comprobante de

compraa un centro de mantenimiento dela fábrica MILWAUKEEo a un centrode reparaciones autorizado

por MILWAUKEE. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasio-

nados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE,

uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

*Todas las baterías de IONES DE LITIO con tecnología V™ de MILWAUKEE y las baterías de IONES

DE LITIO de XC cuentan con una garantía de cinco (5) años o de 2 000 cargas, lo que ocurra primero,

a partir de la fecha de compra. Las primeras 1 000 cargas o 2 años de garantía, lo que ocurra primero,

están cubiertos con el reemplazo gratuito de la batería defectuosa. Esto signiﬁca que tras las primeras

1 000 cargas o los primeros dos (2) años a partir de la fecha de compra/el primer cambio, se le ofrecerá

una batería de repuestos al cliente por cualquier batería defectuosa sin cargo. A partir de ese momento,

las cargas restantes hasta llegar a las 2 000 o el tiempo restante del período de cinco (5) años desde el

momento de la compra, lo que ocurra primero, estarán cubiertos por un prorrateo. Esto signiﬁca que cada

consumidor obtiene una garantía prorrateada de 1 000 cargas adicionales o tres (3) años por la batería

de IONES DE LITIO con tecnología V™ y la batería de IONES DE LITIO XC según el uso.

*El período de la garantía para TODAS las baterías de IONES DE LITIO que no tienen tecnología V™ o

no son XC es de dos (2) años a partir de la fecha de compra.

*El período de la garantía para el láser con dos rayos M12 y el puerto de alimentación M12, todas las

baterías de níquel-cadmio, las radios para la obra y las carretillas de trabajo industrial Trade Titan™ es

de un (1) año a partir de la fecha de compra.

Nose necesita registro de garantía para obtener la garantía correspondiente de los productos MILWAUKEE.

La fecha de fabricación del producto se utilizará para determinar el periodo de garantía si no se presenta

un comprobante de compra en el momento en que se solicita el servicio de garantía.

LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DE-

SCRITOS EN EL PRESENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR

LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE

COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS

INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE

ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSE-

CUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A

MODO DE EJEMPLO, RECLAMOS POR PÉRDIDADE GANANCIAS. ESTAGARANTÍA ES EXCLUSIVA

Y SUSTITUYEATODA OTRA GARANTÍAO CONDICIÓN, ESCRITA U ORAL, EXPRESA O IMPLÍCITA.

SIN LIMITAR LA GENERALIDAD DE LO ANTES MENCIONADO, MILWAUKEE SE EXIME DE TODA

GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN

PARTICULAR Y DE CUALQUIER OTRA GARANTÍA.

Esta garantía se aplica únicamente a los productos vendidos en E.U.A., Canadá y México.

Consulte el sitio web de MILWAUKEE, www.milwaukeetool.com, o llame al 1.800.SAWDUST

(1.800.729.3878) para identiﬁcar el centro de servicio más cercano a ﬁn de obtener servicio de garantía

y fuera de garantía de una herramienta eléctrica de MILWAUKEE.

MILWAUKEE ELECTRIC TOOL CORPORATION

13135 West Lisbon Road • Brookﬁeld, Wisconsin, U.S.A. 53005

58-14-2375d3 09/09 Printed in China

UNITED STATES - MILWAUKEE Service

MILWAUKEE prides itself in producing a premium

quality product that is NOTHING BUT HEAVY DUTY®.

Your satisfaction with our products is very impor-

tant to us! If you encounter any problems with the

operationof this tool, or you would like to locatethe

factoryService/SalesSupportBranchorauthorized

service station nearest you, please call...

Canada - Service MILWAUKEE

MILWAUKEE est ﬁer de proposer un produit de pre-

mière qualité NOTHING BUT HEAVY DUTY®. Votre satisfac-

tion est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour loca-

liser le centre de service/ventes ou le centre d’entretien

le plus proche, appelez le...

416.439.4181

fax: 416.439.6210

Milwaukee Electric Tool (Canada) Ltd

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Notre réseau national de distributeurs agréés se

tient à votre disposition pour fournir l’aide technique,

l’outillage et les accessoires nécessaires. Composez

le 416.439.4181 pour obtenir les noms et adresses

des revendeurs les plus proches ou bien consultez la

section «Où acheter» sur notre site web à l’adresse

www.milwaukeetool.com

MEXICO - Soporte de Servicio

MILWAUKEE

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with

yourtoolandaccessoryneeds.Checkyour“Yellow

Pages” phone directory under “Tools-Electric” for

thenames&addressesofthosenearestyouorsee

the 'Where To Buy' section of our website.

Contact our Corporate After Sales Service

Technical Support about ...

•Technical Questions

•Service/Repair Questions

•Warranty call: 1-800-SAWDUST

fax: 1.800.638.9582

email: [email protected]

www.milwaukeetool.com and...

• receive important notiﬁcations regarding

your purchase

• ensure that your tool is protected under the

warranty

• become a HEAVY DUTY club member

For service information, use the 'Service Center

Search' icon found in the 'Parts & Service' section.

Herramientas Alerka

Dr. Andrade 140 Local B, Col. Doctores

Delegación Cuauhtemoc, México D.F.

Telefono sin costo 01 800 832 1949

www.ttigroupmexico.com

Adicionalmente, tenemos una red nacional de distribui-

doresautorizados listospara ayudarle con su herramienta

ysus accesorios.Por favor,llame al01 800 8321949 para

obtener los nombres y direcciones de los más cercanos

a usted, o consulte la sección ‘Where to buy’ (Dónde

comprar) de nuestro sitio web en

www.ttigroupmexico.com

Registre su herramienta en línea, en

www.ttigroupmexico.com y...

• reciba importantes avisos sobre su compra

• asegúrese de que su herramienta esté

protegida por la garantía

• conviértase en integrante de Heavy Duty

Table of contents

Languages:

Popular Digital Camera manuals by other brands

Konica Minolta

Konica Minolta DiMAGE G500 instruction manual

Sony

Sony SLT-A33 Specifications

Nikon

Nikon 2500 - Coolpix Digital Camera Firmware update guide

HP PhotoSmart R607 user manual

AgfaPhoto

AgfaPhoto CC2700 user manual

Panasonic

Panasonic Lumix DMC-FS15 operating instructions

Photon Force

Photon Force PF32 quick start guide

Nikon

Nikon COOLPIX P340 quick start guide

ECAM

ECAM Plus KP2 Quick start installation guide

Minolta

Minolta DiMAGE F100 instruction manual

Konica Minolta

Konica Minolta MAXXUM 5D instruction manual

Sakar

Sakar 59097 owner's manual

Mini Gadgets

Mini Gadgets B3000 manual

Olympus

Olympus D630 - CAMEDIA D 630 Zoom Digital Camera manual

Panasonic

Panasonic Lumix DMC-FZ150 Basic owner's manual

Omron

Omron STC-MBS322U3V Product specifications and user's guide

Kodak

Kodak PIXPRO FZ45-WH user manual

Messoa

Messoa HED110 user manual
