Molpir COMPACT 1.6 Operating instructions

Diagnosis de averías ES
Troubleshooting EN
Diagnostic de pannes FR
Diagnose bei Ausfällen GE
Diagnosi dei guasti IT
1001043481
F-4220 rev.01
COMPACT 1.6

ES COMPACT 1.6
2

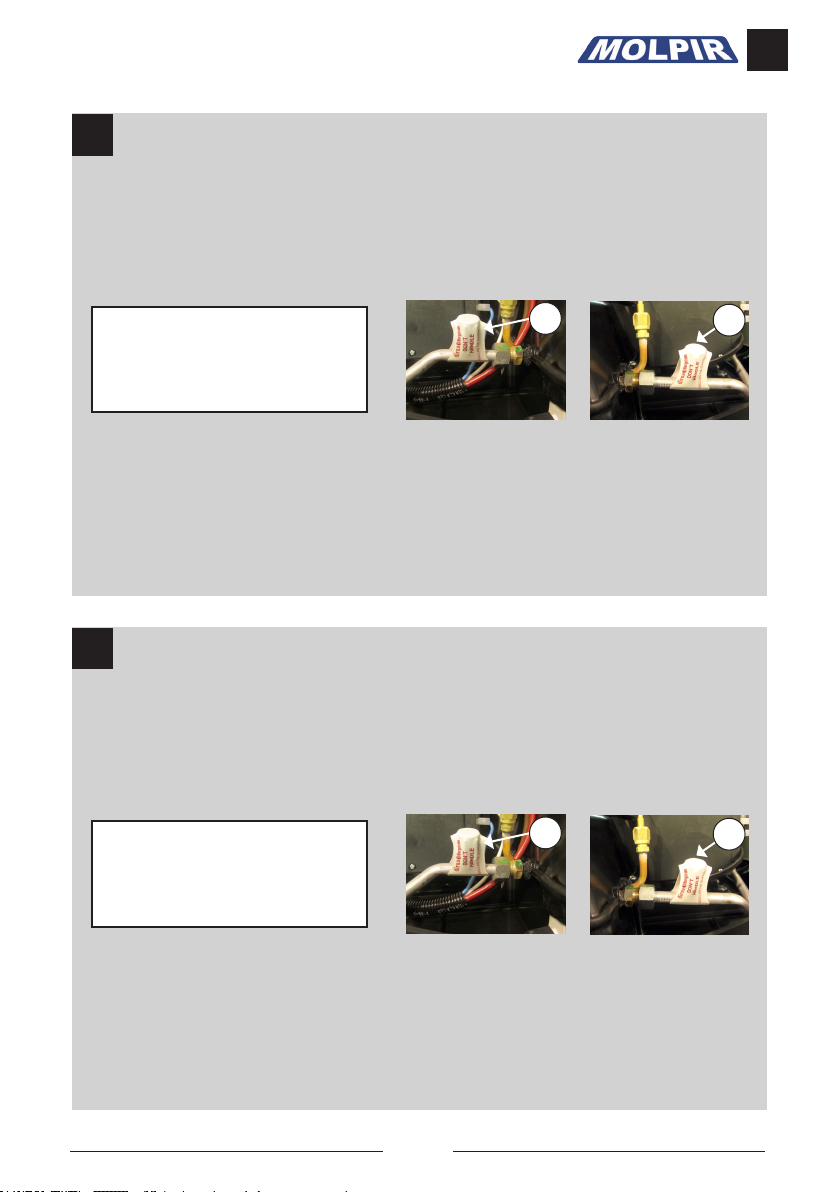

ATENCIÓN
Equipo precargado de gas r-134a
con maquina de alta precisión.
A- manipular la carga del equipo lo deja automáticamente
Fuera de garantía.
B- la conexión a batería o punto autorizado en instrucciones
de montaje es absolutamente obligatoria.
En caso de no hacerlo perdemos el control de la batería Y la
electrónica queda dañada irreparablemente.
Anulando la garantía del equipo.
Los Racores de carga del
equipo (R) van autosellados,
si estos se manipulan se pierde
automáticamente LA GARANTÍA.
RR
ATTENTION
Unit pre-loaded of gas r-134a
with high precision machine.
A- by manipulating the load of the unit leaves
it out of warranty.
B- The connection to the battery or any authorised point set in the
mounting instructions is absolutely compulsory.
In case of not doing so, the battery control is lost
and the electronics will be damaged irreversively
cancelling the warranty of the unit
The charge ttings of the (R)
unit are autosealed.If these are
manipulated, THE WARRANTY is
automatically lost.
RR
ES
EN

ES
COMPACT 1.6
3
ATTENTION
Appareil préchargé avec du gaz r-134a
avec machine de grande precision.
A- Toute manipulation de la charge de l’appareil en
annule automatiquement la garantie
B- Le branchement à la batterie ou au point autorisé dans les instructions
de montage est imperatif.
Si ce branchement n’est pas effectué, vous perdrez le contrôle de la
batterie et l’électronique s’en verrait endommagée de façon irreversible,
annulant ainsi la garantie de l’appareil.
Les Raccords de charge de
l’appareil (R) sont auto-scellés,
s’ils sont manipulés, la GARANTIE
est automatiquement annulée.
R
ACHTUNG
Anlage mit Gasvorlling r-134a
Mit Hochpräzisionsmaschine.
A- Jede Manipulierung der Ladung der Anlage
setzt die Garantie automatiisch ausser Kraft.
B- Anschluss an eine Batterie oder an einen nach den Anweisuingen
zulässigen Einbaupunkt ist zwingend vorgeschrieben.
Anderenfalls geht die Batteriesteuerung verloren und die Elektronik
wird irreparabel beschädigt. Die Gewährleistung der Anlage wird damit
wirkungslos.
Die Ladeverschraubungen der
Anlage (R) sind selbstversiegelt. Ihre
Manipulierung setzt die GARANTIE
automatisch außer Kraft.
R
FR
GE
R
R

ES COMPACT 1.6
4
ATTENZIONE
Attrezzatura precaricata con gas r-134a
Con macchina ad alta precisione
A- la manomissione del carico dell’attrezzatura comporta
la decadenza automatica della garanzia.
B- È Assolutamente Obbligatoria La Connessione Alla Batteria O Ad Un
Punto Autorizzato Indicato Nelle Istruzioni Di Montaggio.
In caso di mancata connessione, si perde il controllo della batteria,
l’elettronica ne è danneggiata irreparablemente
E decade la garanzia dell’attrezzatura.
I raccordi di carico dell’attrezzatura
(R) sono autosigillati: in caso di
manomissione LA GARANZIA
decade automaticamente.
RR
IT

ES
COMPACT 1.6
5

ES COMPACT 1.6
6
Síntoma Causa Solución
• Si el display no se enciende o
durante su funcionamiento se apaga
el display y el equipo.
• Fusible de alimentación fundido o
desconectado (en cable de alimentación 30A).
• Control electrónico defectuoso.
• Cable de alimentación desconectado,
con mal contacto o cortado.
• Fusible de alimentación del control
electrónico (15A) desconectado o fundido.
• Polaridad del cable de alimentación
invertida.
• Conectar o sustituir el fusible del cable de alimentación.
• Sustituir control electrónico.
• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de
alimentación.
• Conectar o sustituir el fusible de la alimentación del control electrónico (para
acceder es necesario desmontar el panel interior de distribución de aire).
• Comprobar y corregir la posición de los cables de conexión a la alimentación (Az
con fusible 30A a + y M a -).
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante su
funcionamiento se muestra en el
display E0 alternando con CA (fallo
en sensor aire de retorno). Durante
este error el equipo funciona,
pero no regula el sensor de aire
de retorno (y no se puede subir ni
bajar la temperatura). Para apagar
pulsar una vez el botón ON/OFF del
teclado o del mando.
• Mala conexión en terminales o cables del
sensor de aire de retorno.
• Sensor aire de retorno desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor de aire de retorno.
• Conectar o sustituir sensor aire de retorno.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En el display aparece E6
parpadeando.
• Mala conexión en terminales o cables del
sensor antihielo.
• Sensor antihielo desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor antihielo.
• Conectar o sustituir sensor antihielo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES
COMPACT 1.6
7
Síntoma Causa Solución
• Si el display no se enciende o
durante su funcionamiento se apaga
el display y el equipo.
• Fusible de alimentación fundido o
desconectado (en cable de alimentación 30A).
• Control electrónico defectuoso.
• Cable de alimentación desconectado,
con mal contacto o cortado.
• Fusible de alimentación del control
electrónico (15A) desconectado o fundido.
• Polaridad del cable de alimentación
invertida.
• Conectar o sustituir el fusible del cable de alimentación.
• Sustituir control electrónico.
• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de
alimentación.
• Conectar o sustituir el fusible de la alimentación del control electrónico (para
acceder es necesario desmontar el panel interior de distribución de aire).
• Comprobar y corregir la posición de los cables de conexión a la alimentación (Az
con fusible 30A a + y M a -).
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante su
funcionamiento se muestra en el
display E0 alternando con CA (fallo
en sensor aire de retorno). Durante
este error el equipo funciona,
pero no regula el sensor de aire
de retorno (y no se puede subir ni
bajar la temperatura). Para apagar
pulsar una vez el botón ON/OFF del
teclado o del mando.
• Mala conexión en terminales o cables del
sensor de aire de retorno.
• Sensor aire de retorno desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor de aire de retorno.
• Conectar o sustituir sensor aire de retorno.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En el display aparece E6
parpadeando.
• Mala conexión en terminales o cables del
sensor antihielo.
• Sensor antihielo desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor antihielo.
• Conectar o sustituir sensor antihielo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES COMPACT 1.6
8
Síntoma Causa Solución
• Al encender el equipo o durante
su funcionamiento, emite pitidos
intermitentes, y cuando cesan éstos
el display muestra Lb (batería baja).
El equipo se para automáticamente.
• Mal contacto en conexiones o terminales
de alimentación.
• Batería descargada o defectuosa.
• Comprobar y corregir posibles malos contactos en conexiones o terminales del
cable de alimentación.
• Cargar o sustituir la batería.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En el display aparece E2 , se
apaga el equipo automáticamente
quedando en el display el error E2
hasta que se repare la anomalía.
Para que deje de aparecer en el
display pulsar una vez la tecla
ON/OFF del teclado ó del mando
a distancia.
• Soplador centrifugo o ventilador del
condensador bloqueado en cortocircuito
o desconectado.
• Fusible 7,5A del soplador centrífugo o del
ventilador del condensador fundido.
• Control electrónico defectuoso.
• Reparar la posible obstrucción del soplador centrifugo o del ventilador del
condensador; si persiste el error, sustituir el soplador centrífugo o ventilador del
condensador (para acceder al soplador o al electro es necesario desmontar la tapa
exterior del equipo, para el soplador centrífugo también la tapa del evaporador).
• Sustituir fusible 7,5A. Para acceder a los fusibles del soplador centrífugo o del
ventilador del condensador es necesario desmontar el panel interior de distribución
de aire.
• Sustituir control electrónico.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Un compresor no funciona.
• Mala conexión de los terminales.
• Módulo electrónico del compresor
defectuoso.
• Compresor averiado.
• Mucha presión en el circuito por exceso
de carga o temperatura muy elevada.
• Conectar correctamente terminal del módulo electrónico del compresor. (según
esquema eléctrico anexo).
• Sustituir módulo electrónico del compresor.
• Sustituir compresor.
• Vericar presión (a partir de 6 bares los compresores desconectan), si es
necesario recuperar gas y cargar de nuevo 520 grs en el circuito.
!Para acceder a los compresores, módulos electrónicos de los compresores o
tomas de carga es necesario desmontar la tapa exterior del equipo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES
COMPACT 1.6
9
Síntoma Causa Solución
• Al encender el equipo o durante
su funcionamiento, emite pitidos
intermitentes, y cuando cesan éstos
el display muestra Lb (batería baja).
El equipo se para automáticamente.
• Mal contacto en conexiones o terminales
de alimentación.
• Batería descargada o defectuosa.
• Comprobar y corregir posibles malos contactos en conexiones o terminales del
cable de alimentación.
• Cargar o sustituir la batería.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• En el display aparece E2 , se
apaga el equipo automáticamente
quedando en el display el error E2
hasta que se repare la anomalía.
Para que deje de aparecer en el
display pulsar una vez la tecla
ON/OFF del teclado ó del mando
a distancia.
• Soplador centrifugo o ventilador del
condensador bloqueado en cortocircuito
o desconectado.
• Fusible 7,5A del soplador centrífugo o del
ventilador del condensador fundido.
• Control electrónico defectuoso.
• Reparar la posible obstrucción del soplador centrifugo o del ventilador del
condensador; si persiste el error, sustituir el soplador centrífugo o ventilador del
condensador (para acceder al soplador o al electro es necesario desmontar la tapa
exterior del equipo, para el soplador centrífugo también la tapa del evaporador).
• Sustituir fusible 7,5A. Para acceder a los fusibles del soplador centrífugo o del
ventilador del condensador es necesario desmontar el panel interior de distribución
de aire.
• Sustituir control electrónico.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Un compresor no funciona.
• Mala conexión de los terminales.
• Módulo electrónico del compresor
defectuoso.
• Compresor averiado.
• Mucha presión en el circuito por exceso
de carga o temperatura muy elevada.
• Conectar correctamente terminal del módulo electrónico del compresor. (según
esquema eléctrico anexo).
• Sustituir módulo electrónico del compresor.
• Sustituir compresor.
• Vericar presión (a partir de 6 bares los compresores desconectan), si es
necesario recuperar gas y cargar de nuevo 520 grs en el circuito.
!Para acceder a los compresores, módulos electrónicos de los compresores o
tomas de carga es necesario desmontar la tapa exterior del equipo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES COMPACT 1.6
10
Síntoma Causa Solución
• El equipo no responde al mando a
distancia.
• Mando desprogramado.
• Batería del mando agotada, no se enciden
el led.
• Control electrónico averiado.
• Mando defectuoso.
• Reprogramar mando.
• Sustituir pila de mando y volver a programar.
• Sustituir control electrónico.
• Sustituir mando.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El equipo emite pitidos intermitentes.
• Cable conexión panel de control y control
electrónico mal conectado o invertido en
control electrónico o panel de control.
• Desmontar el panel interior de distribución de aire y conectar correctamente
cable conexión panel de control y control electrónico.
• Al encender el equipo o durante
su funcionamiento se muestra
en display E9 (protección
compresor). El equipo se apaga
automáticamente quedando en
display E9 hasta que el equipo
tenga una inclinación menor de 45º.
• Inclinación del equipo 45º o más. • Poner el equipo con menos de 45º de inclinación (El equipo no debe funcionar con
una inclinación de 45º ó más para que no se produzcan daños en el compresor).
El control electrónico es el que detecta la inclinación por lo que debe estar también
a menos de 45º.
• En el interior de la cabina cae agua
o se ltra del exterior.
• Tubos de desagüe o válvulas obstruidos.
• Junta EPDM mal pegada o defectuosa.
• Las salidas de los cableados que salen
de la tapa interior del habitáculo del
evaporador y el soplador centrífugo no
están bien sellados.
• Limpiar la obstrucción del tubo de desagüe y válvula (Para acceder es necesario
desmontar la tapa exterior del equipo).
• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie
donde se va a pegar la junta EPDM).
• Sellar la salida de los cableados en la tapa del habitáculo del evaporador y soplador
centrífugo (Para acceder es necesario desmontar la tapa exterior del equipo).

ES
COMPACT 1.6
11
Síntoma Causa Solución
• El equipo no responde al mando a
distancia.
• Mando desprogramado.
• Batería del mando agotada, no se enciden
el led.
• Control electrónico averiado.
• Mando defectuoso.
• Reprogramar mando.
• Sustituir pila de mando y volver a programar.
• Sustituir control electrónico.
• Sustituir mando.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El equipo emite pitidos intermitentes.
• Cable conexión panel de control y control
electrónico mal conectado o invertido en
control electrónico o panel de control.
• Desmontar el panel interior de distribución de aire y conectar correctamente
cable conexión panel de control y control electrónico.
• Al encender el equipo o durante
su funcionamiento se muestra
en display E9 (protección
compresor). El equipo se apaga
automáticamente quedando en
display E9 hasta que el equipo
tenga una inclinación menor de 45º.
• Inclinación del equipo 45º o más. • Poner el equipo con menos de 45º de inclinación (El equipo no debe funcionar con
una inclinación de 45º ó más para que no se produzcan daños en el compresor).
El control electrónico es el que detecta la inclinación por lo que debe estar también
a menos de 45º.
• En el interior de la cabina cae agua
o se ltra del exterior.
• Tubos de desagüe o válvulas obstruidos.
• Junta EPDM mal pegada o defectuosa.
• Las salidas de los cableados que salen
de la tapa interior del habitáculo del
evaporador y el soplador centrífugo no
están bien sellados.
• Limpiar la obstrucción del tubo de desagüe y válvula (Para acceder es necesario
desmontar la tapa exterior del equipo).
• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie
donde se va a pegar la junta EPDM).
• Sellar la salida de los cableados en la tapa del habitáculo del evaporador y soplador
centrífugo (Para acceder es necesario desmontar la tapa exterior del equipo).

ES COMPACT 1.6
12
Síntoma Causa Solución
• El equipo funciona pero no enfría.
• Falta o exceso de carga en el circuito.
• Clema del ventilador del condensador
invertida.
• Suciedad en el condensador.
• Ventilador del condensador defectuoso.
• Tapón en el circuito.
• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar
o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga en el
circuito defectuoso y hacer vacío de al menos 30 minutos en el mismo e introducir
520 gr.
• Comprobar y corregir conexión clema ventilador del condensador.
• Limpiar condensador con aire a presión.
• Sustituir el ventilador del condensador.
• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo en
funcionamiento hacer limpieza en el circuito defectuoso o sustituir componentes
obstruidos (posiblemente el tubo capilar de ujo continuo debido a ser el
componente de menos diámetro).
* Cada vez que sea necesario extraer o introducir la carga de gas del circuito, es preciso
hacerlo con la maquinaria adecuada, y siempre, respetando el medio ambiente.

ES
COMPACT 1.6
13
Síntoma Causa Solución
• El equipo funciona pero no enfría.
• Falta o exceso de carga en el circuito.
• Clema del ventilador del condensador
invertida.
• Suciedad en el condensador.
• Ventilador del condensador defectuoso.
• Tapón en el circuito.
• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar
o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga en el
circuito defectuoso y hacer vacío de al menos 30 minutos en el mismo e introducir
520 gr.
• Comprobar y corregir conexión clema ventilador del condensador.
• Limpiar condensador con aire a presión.
• Sustituir el ventilador del condensador.
• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo en
funcionamiento hacer limpieza en el circuito defectuoso o sustituir componentes
obstruidos (posiblemente el tubo capilar de ujo continuo debido a ser el
componente de menos diámetro).
* La recuperación del gas nunca será exacta debido a que parte del gas queda en los
tubos de los manómetros.

ES COMPACT 1.6
14

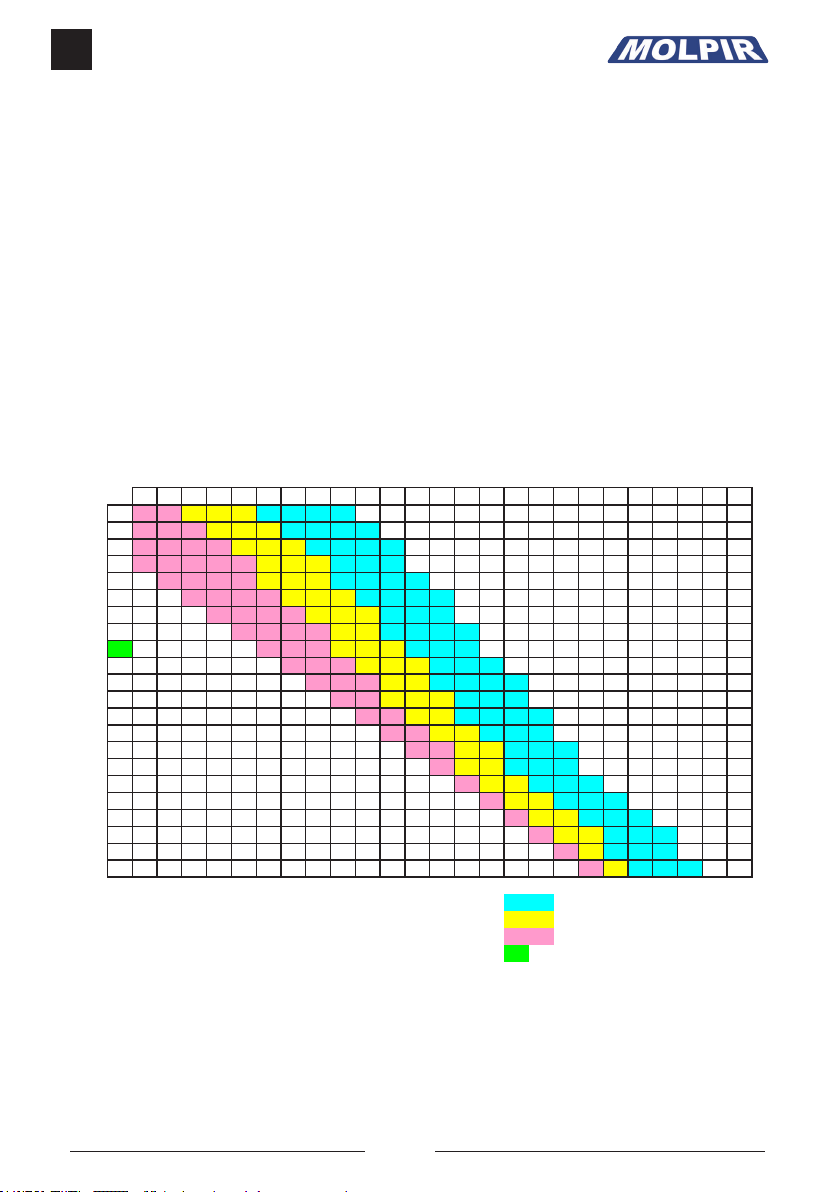

TABLA DE EFICIENCIA DEL COMPACT 1.6
Validez: Equipo Compact 1.6
Datos: A tomar con un termometro digital
T1: Temperatura de aire reciclado
T2: Temperatura de salida ventanilla
Condiciones
La cabina debe de estar a la sombra, con las puertas y ventanas cerradas
La bateria ha de estar completamente cargada; deben medirse 24Vcc en la conexión
al COMPACT 1.6
El motor debe estar parado
Antes de tomar medidas debe dejarse trabajar al equipo un minimo de 15 minutos.
Tomar las medidas con los dos compresores en marcha
Las temperaturas se mediran en ºC
Solo una persona.
La temperatura exterior debe ser igual o inferior a 35º
T2 (ºC) >Temperatura salida ventanilla
T1 (ºC) Temperatura de recirculacion
T1 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9876
35 56789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
34 456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
33 3456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
32 23456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
31 123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
30 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
29 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23
28 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22
27 0123456789 10 11 12 13 14 15 16 17 18 19 20 21
26 0123456789 10 11 12 13 14 15 16 17 18 19 20
25 0123456789 10 11 12 13 14 15 16 17 18 19
24 012345678910 11 12 13 14 15 16 17 18
23 0123456789 10 11 12 13 14 15 16 17
22 0123456789 10 11 12 13 14 15 16
21 0123456789 10 11 12 13 14 15
20 0123456789 10 11 12 13 14
19 0123456789 10 11 12 13
18 0123456789 10 11 12
17 0123456789 10 11
16 0123456789 10
15 0123456789
14 012345678
Correcto
Algo pobre
Pobre
De acuerdo a la norma J.I.S.
Diferencia de temperaturas de entrada y salida

ES
COMPACT 1.6
15
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto
sucediera la placa no se encenderá, el equipo no funcionará y se producirán daños irreparables
en los módulos de los compresores.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Sensor
antihielo
Control
electrónico
Soplador
centrífugo
Cable comunicación
Batería
Compresor
Módulo
electrónico
compresor
Ventilador
del condensador

EN COMPACT 1.6
16
Symptom Cause Solution
• If the unit does not come on or the
display and the unit go off during
operation.
• Power fuse blown or disconnected (in 30A
power supply cable).
• Electronic control defective.
• Power cable disconnected, with poor
contact or cut.
• Electronic control power fuse (15A)
disconnected or blown.
• Power cable polarity inverted.
• Connect or replace the power cable fuse.
• Replace the electronic control.
• Check and correct any possible poor contacts, splits or disconnections of the
power cable.
• Connect or replace the electronic control power fuse (rst take down the interior
air distribution panel).
• Check and correct the position of the power cables (Az with 30A fuse to + and M
to -).
!(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs,
the display switches E0 and CA
(return air sensor failure). The unit
works during this error, but without
return air sensor regulation (and the
temperature cannot be changed).
Press the ON/OFF button on the
keypad or remote control once to
turn off.
• Poor connection in return air sensor
cables or terminals.
• Return air sensor disconnected or faulty.
• Check and correct any possible poor contacts in cables or terminals of the return
air sensor.
• Connect or replace the return air sensor.
!(If the error persists, contact the Authorised Technical Service).
• The display shows E6 ashing.
• Poor connection in anti-freeze sensor
cables or terminals.
• Anti-freeze sensor disconnected or faulty.
• Check and correct any possible poor contacts in cables or terminals of the anti-
freeze sensor.
• Connect or replace the anti-freeze sensor.
!(If the error persists, contact the Authorised Technical Service).

EN
COMPACT 1.6
17
Symptom Cause Solution
• If the unit does not come on or the
display and the unit go off during
operation.
• Power fuse blown or disconnected (in 30A
power supply cable).
• Electronic control defective.
• Power cable disconnected, with poor
contact or cut.
• Electronic control power fuse (15A)
disconnected or blown.
• Power cable polarity inverted.
• Connect or replace the power cable fuse.
• Replace the electronic control.
• Check and correct any possible poor contacts, splits or disconnections of the
power cable.
• Connect or replace the electronic control power fuse (rst take down the interior
air distribution panel).
• Check and correct the position of the power cables (Az with 30A fuse to + and M
to -).
!(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs,
the display switches E0 and CA
(return air sensor failure). The unit
works during this error, but without
return air sensor regulation (and the
temperature cannot be changed).
Press the ON/OFF button on the
keypad or remote control once to
turn off.
• Poor connection in return air sensor
cables or terminals.
• Return air sensor disconnected or faulty.
• Check and correct any possible poor contacts in cables or terminals of the return
air sensor.
• Connect or replace the return air sensor.
!(If the error persists, contact the Authorised Technical Service).
• The display shows E6 ashing.
• Poor connection in anti-freeze sensor
cables or terminals.
• Anti-freeze sensor disconnected or faulty.
• Check and correct any possible poor contacts in cables or terminals of the anti-
freeze sensor.
• Connect or replace the anti-freeze sensor.
!(If the error persists, contact the Authorised Technical Service).

EN COMPACT 1.6
18
Symptom Cause Solution
• When the unit starts up or runs, it
gives out a beeping sound followed
by the display showing Lb (low
battery). The unit shuts down
automatically.
• Poor contact in power terminals or
connections.
• Battery discharged or defective.
• Check and correct any possible poor contacts in connections or terminals of the
power cable.
• Charge or replace the battery.
!(If the error persists, contact the Authorised Technical Service).
• The display shows E2 and the unit
goes off automatically, with the
display continuing to show error
E2 until the anomaly is repaired.
To remove from the display, press
the ON/OFF key once on the
keypad or remote control.
• Centrifugal blower or condenser fan
blocked in short-circuit or disconnected.
• 7.5A fuse of the centrifugal blower or the
condenser fan blown.
• Electronic control defective.
• Repair the possible obstruction of the centrifugal blower or the condenser fan; if
the error persists, replace the centrifugal blower or the condenser fan (remove
the outside cover of the unit in order to access the blower or the electro; for the
centrifugal blower, also remove the evaporator cover).
• Replace the 7.5A fuse. To access the condenser fan or centrifugal blower fuses, it
is necessary to take down the interior air distribution panel.
• Replace the electronic control.
!(If the error persists, contact the Authorised Technical Service).
• A compressor does not work.
• Poor terminal connection.
• Compressor electronic module defective.
• Compressor failed.
• A lot of pressure in the circuit due to
excess load or very high temperature.
• Correctly connect the terminal of the compressor’s electronic module. (see
attached wiring diagram).
• Replace the compressor’s electronic module.
• Replace the compressor.
• Check the pressure (the compressors disconnect as of 6 bars); if necessary,
recover gas and load 520 g again in the circuit.
!To access the compressors, modules or load points it is necessary to take
down the unit’s outside cover.
!(If the error persists, contact the Authorised Technical Service).

EN
COMPACT 1.6
19
Symptom Cause Solution
• When the unit starts up or runs, it
gives out a beeping sound followed
by the display showing Lb (low
battery). The unit shuts down
automatically.
• Poor contact in power terminals or
connections.
• Battery discharged or defective.
• Check and correct any possible poor contacts in connections or terminals of the
power cable.
• Charge or replace the battery.
!(If the error persists, contact the Authorised Technical Service).
• The display shows E2 and the unit
goes off automatically, with the
display continuing to show error
E2 until the anomaly is repaired.
To remove from the display, press
the ON/OFF key once on the
keypad or remote control.
• Centrifugal blower or condenser fan
blocked in short-circuit or disconnected.
• 7.5A fuse of the centrifugal blower or the
condenser fan blown.
• Electronic control defective.
• Repair the possible obstruction of the centrifugal blower or the condenser fan; if
the error persists, replace the centrifugal blower or the condenser fan (remove
the outside cover of the unit in order to access the blower or the electro; for the
centrifugal blower, also remove the evaporator cover).
• Replace the 7.5A fuse. To access the condenser fan or centrifugal blower fuses, it
is necessary to take down the interior air distribution panel.
• Replace the electronic control.
!(If the error persists, contact the Authorised Technical Service).
• A compressor does not work.
• Poor terminal connection.
• Compressor electronic module defective.
• Compressor failed.
• A lot of pressure in the circuit due to
excess load or very high temperature.
• Correctly connect the terminal of the compressor’s electronic module. (see
attached wiring diagram).
• Replace the compressor’s electronic module.
• Replace the compressor.
• Check the pressure (the compressors disconnect as of 6 bars); if necessary,
recover gas and load 520 g again in the circuit.
!To access the compressors, modules or load points it is necessary to take
down the unit’s outside cover.
!(If the error persists, contact the Authorised Technical Service).

EN COMPACT 1.6
20
Symptom Cause Solution
• The unit does not respond to the
remote control.
• Remote control not programmed.
• Remote control battery at; the LED does
not come on.
• Electronic control faulty.
• Remote control defective.
• Reprogramme the remote control.
• Replace the remote control’s battery and reprogramme.
• Replace electronic control.
• Replace the remote control.
!(If the error persists, contact the Authorised Technical Service).
• The unit gives out a beeping sound.
• Control panel and electronic control
connection cable poorly connected or
inverted in electronic control or control
panel.
• Take down the interior air distribution panel and correctly connect the electronic
control and control panel connection cable.
• When the unit starts up or runs,
the display shows E9 (compressor
protection). The unit goes off
automatically, with the display
showing E9 until the unit has a
slant of less than 45º.
• Unit slant 45º or over. • Position the unit with a slant of less than 45º (The unit should not work with a slant
of 45º or over as it may result in damage in the compressor). The electronic control
detects the slant, meaning it must also be less than 45º.
• Water is entering the cabin or is
ltering in from outside.
• Valves or wastewater pipes obstructed.
• EPDM seal poorly attached or defective.
• The cable outputs which protrude from
the inside cover of the evaporator cabin
and the centrifugal blower are not properly
sealed.
• Clear the valve and wastewater pipe obstruction (Remove the outer cover of the
unit for access).
• Replace the EPDM seal (take down the unit and thoroughly clean the surface
where the EPDM seal is to be attached).
• Seal the wire output in the blower and evaporator cabin cover (Remove the unit’s
outside cover for access).
