MonsterShop Chimenea User manual

27845
Chimenea
INSTRUCTION MANUAL
www.monstershop.co.uk

02
PRODUCT DESCRIPTION
SPECIFICATION

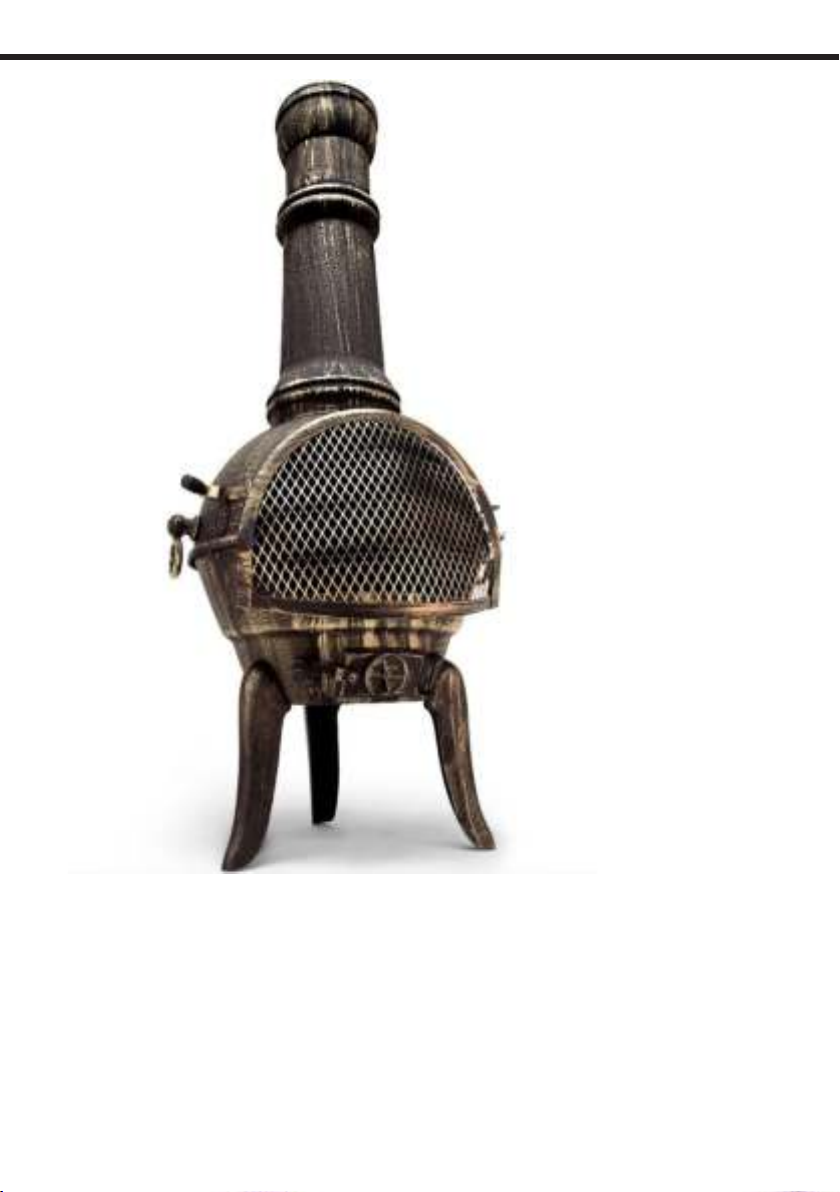

The Monster Chimenea will aid in warming up your garden and patio space in the chilly
summer evenings and nights. Whether you plan small gatherings in your back-yard, or
larger BBQ parties, you will make an impression with your new heat source! With its
sturdy and robust build, this chimenea can burn wood, coal and charcoal.
PRODUCT SPECIFICS
Metal, cast iron finish
112 (H) cm
28KG
MATERIAL:
DIMENSIONS:
WEIGHT:
ITEM CONTENTS
Part No. Description Quantity
1Leg X 3
2 Base bowl X 1
3 Air vent X 1
4 Air vent lock X 2
5 Bracket X 3
6 Cover bowl X 1
7 Handle X 2
8 Mesh door frame X 1
9 Coal grate X 2
When first unpacking your new chimenea, check each part against this list to
ensure that they are all present. If any are missing contact us before attempting
to assemble.

03
27845 - CHIMENEA
SPECIFICATION
PRODUCT DESCRIPTION
Monster Group UK Limited’s liability will be limited to the commercial value of the
product only.
10 Door frame lock X 1
11 Door frame plate X 1
12 Chimney (base) X 1
13 Chimney X 1
14 Chimney cover X 1
15 Screw M6*L25 X 6
16 Screw M5*L60 X 1
17 Screw M6*L15 X 27
18 Nut M6 X 25
19 Nut M5 X 1
20 Grill shelf X 2
21 Grill X 1
22 Grill handles X 2
23 Poker X 1

04
E
D
A
B
H
I
K
J
C
G
F
SPECIFICATION
PRODUCT FEATURES
A. Leg
B. Base bowl
C. Air vent
D. Air vent lock
E. Cover bowl
F. Handle
G. Mesh door frame
H. Door frame lock
I. Chimney (base)
J. Chimney
K. Chimney cover

05
SAFETY ADVICE
SAFE WORKING PRACTICE
Please read through the Safe Working Practice to ensure prevention of injury or
damage to the device.
• Do not use the chimenea for anything other than its intended purposes.
• Ensure you have read and fully understood the instruction manual and safety advice
before using the chimenea.
• Do not leave the chimenea unattended.
• Keep away from children and pets.
• Never use the chimenea indoors.
• Ensure the chimenea is placed outside, on a flat, non-flammable surface. Keep away from
anything flammable such as grass, sheds, trees and bushes.
• Please do not overload the chimenea with fuel.
• Please remove the chimney cover when starting a fire, so the smoke can escape through
the chimney and not through the mouth of the chimenea.
• The product will get very hot during use. Please do not touch it during use.
• The chimenea can remain hot for several hours aer use. Please allow the chinemea to
cool down completely before handling or moving it.
• Please do not cover the chimenea with the rain cover until the chimenea is completely
cooled down aer use.
27845 - CHIMENEA

USER GUIDE
06
ASSEMBLY INSTRUCTIONS

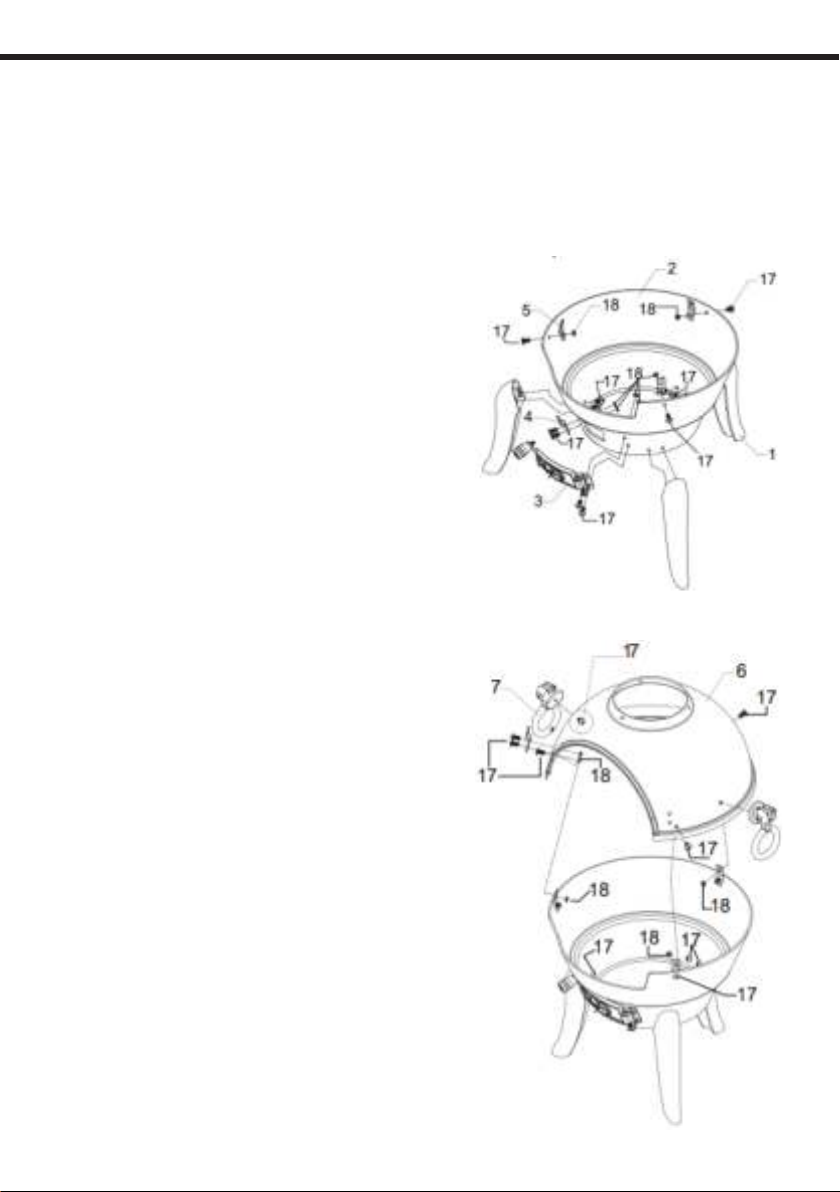

1. Check you have each part that is needed to
assemble the Chimenea.
2. Start by attaching the 3 legs (1) to the base (2)
using the screws (17) provided.
3. Now, screw the 3 brackets (5) in place, as shown
in the diagram. Screw them in place by using
three of the screws (17) and three nuts (18).
4. Attach the air vent (3) underneath the door frame
indent in the base (2) on the right side, and then
the air vent lock (4) on the le side, using the
screws (17) and nuts (18) provided.
5. Place the cover bowl (6) on top of the base (2),
and align the pre-made holes to line up with the
remaining holes in the brackets. Use three screws
(17) and three more nuts (18) to securely lock the
cover in place.
6. Continue by attaching the handles (7) to each
side of the chimenea. Screw the handles on tight
using the screws (17).
7. Place the 2 coal grate parts (9) together at the
bottom of the base (2).
8. Attach the mesh door frame (8) to the cover
bowl (6) by first screwing the door frame plate
(11) in place using the screws (17) and nuts (18)
provided. Then attach the mesh door frame (8)
to the plate (11) by using the long screw (16) and
the nut (19) provided.
9. Next, screw the door frame lock (10) in place with
the provided screws (17) and nuts (18).

07
USER GUIDE
ASSEMBLY INSTRUCTIONS
10. Inside the chimenea and above the coal grate, attach the shelves (20) on the right and
le side, using the screws (17) and nuts (18). Proceed by placing the grill (21) between
the shelves (20).
11. To complete the chimenea, connect the chimney base (12) to the cover bowl (6), and
then connect the chimney (13) to the chimney base (12). Use the screws (15) and
nuts (18) to attach these parts.
27845 - CHIMENEA
12. Lastly, place the chimney cover (14) on top of the
assembled chimney.

08
USER GUIDE
MAINTENANCE
CLEANING
To ensure the appearance of your chimenea, clean the surface with a so cloth. Apply a
chimenea surface oil with a rag if desired. Do not use a wire bursh to clean the surface, as
this may scratch or damage the surface material.
STORING
Cover the chimenea with its rain cover when not in use, to protect it against harsh weather
conditions. Preferably, bring the chimenea inside over winter time. Please allow the
chimenea to cool down completely before covering it with its rain cover.
CORROSION
Rusting may happen to all cast iron products. To avoid this as much as possible ensure the
above storing measures are followed, and that the chimenea is not overfired. If corrosion
has already happened, high temperature paints may be used to touch up the rusting on
the chimenea.

09
TROUBLESHOOTING
RESOLUTION GUIDE
If there appears to be any part missing from your order, contact our friendly and helpful
Customer Support Team within 7 days of receipt.
WHAT DO I DO IF THERE ARE MISSING PARTS FROM MY ORDER?
FOR ALL OTHER ISSUES, PLEASE CONTACT OUR
CUSTOMER SUPPORT TEAM.
27845 - CHIMENEA

SPÉCIFICATIONS
DESCRIPTION DU PRODUIT
10
La cheminée d’extérieur Monster vous aidera à vous réchauer dans votre jardin
et sur votre terrasse lors des soirées d’été et nuits fraîches. Qu’il s’agisse de petits
rassemblements dans votre cour ou de grands BBQ, vous ferez bonne impression grâce
à cette nouvelle source de chaleur ! Grâce à sa construction robuste et solide, cette
cheminée d’extérieur peut brûler du bois, du charbon et du charbon de bois.
Métal, finition en fonte
112 (H) cm
28KG
MATIÈRE:
DIMENSIONS:
POIDS:
Part No. Description Quantité
1 Pieds de Support X 3
2 Cuvette de base X 1
3 Évent X 1
4 Verrou de l’évent X 2
5 Support X 3
6 Couvercle de la cuvette X 1
7 Poignée X 2
8 Cadre de porte grillagé X 1
9 Grille de charbon X 2
Lors du déballage de votre nouvelle cheminée, vérifiez chaque pièce par rapport à cette
liste pour vous assurer qu’elles sont toutes présentes. Si des pièces sont manquantes,
veuillez nous contacter avant d’essayer de l’assembler.
DÉTAILS DU PRODUIT
LISTE DES PIÈCES

11
27845 - CHEMINÉE D’EXTÉRIEUR
La responsabilité de Monster Group UK Limited sera limitée à la valeur commerciale
du produit.
10 Serrure du cadre de porte X 1
11 Plaque du cadre de porte X 1
12 Cheminée (base) X 1
13 Couvercle de cheminée X 1
14 Chimney cover X 1
15 Vis M6*L25 X 6
16 Vis M5*L60 X 1
17 Vis M6*L15 X 27
18 Écrou M6 X 25
19 Écrou M5 X 1
20 Étagère Grille X 2
21 Grille X 1
22 Poignées de Grille X 2
23 Tisonnier X 1
SPÉCIFICATIONS
CARACTÉRISTIQUES DU PRODUIT

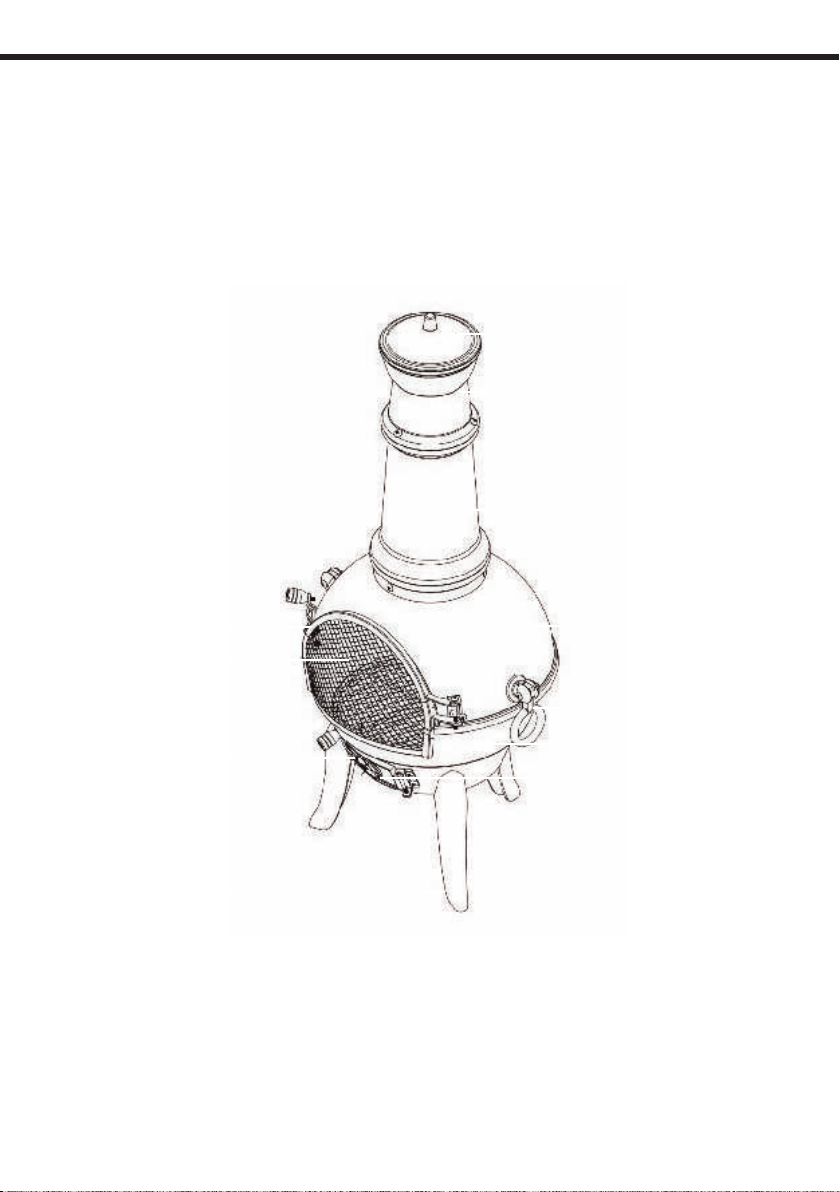

E
D
A
B
H
I
K
J
C
G
F
A. Support
B. Cuvette de base
C. Évent
D. Verrou de l’évent
E. Couvercle de la cuvette
F. Poignée
G. Cadre de porte grillagé
H. Verrou du cadre de porte
I. Cheminée (base)
J. Cheminée
K. Couvercle de Cheminée
12
SPÉCIFICATIONS
CARACTÉRISTIQUES DU PRODUIT

Veuillez lire les pratiques de travail sécuritaires afin d’éviter les blessures ou tout
dommage sur l’appareil.
• N’utilisez pas la cheminée à d’autres fins que celles pour lesquelles elle a été conçue.
• Assurez-vous d’avoir bien lu et compris le manuel d’instructions et les conseils de sécurité
avant d’utiliser la cheminée.
• Ne laissez pas la cheminée sans surveillance.
• Tenir à l’écart des enfants et des animaux.
• N’utilisez jamais la cheminée à l’intérieur.
• Assurez-vous que la cheminée est placée à l’extérieur, sur une surface plane et
ininflammable. Tenir à l’écart de tout objet inflammable tel que l’herbe, les abris de jardin,
les arbres et les buissons.
• Veuillez ne pas surcharger la cheminée avec du carburant.
• Veuillez retirer le couvercle de la cheminée lorsque vous allumez un feu, afin que la fumée
puisse s’échapper par la cheminée et non par l’ouverture de la cheminée.
• Le produit deviendra très chaud pendant son utilisation. Veuillez ne pas le toucher
pendant l’utilisation.
• La cheminée peut rester chaude pendant plusieurs heures après son utilisation. Veuillez
laisser la cheminée refroidir complètement avant de la manipuler ou de la déplacer.
• Veuillez ne pas couvrir la cheminée avec la housse de pluie après utilisation tant que la
cheminée ne soit complètement refroidie .
13
27845 - CHEMINÉE D’EXTÉRIEUR
CONSEILS DE SÉCURITÉ
PRATIQUE DE TRAVAIL SÉCURITAIRE

14
1. 1.Vérifiez que vous disposez de toutes les pièces
nécessaire pour assembler la Cheminée.
2. 2. Commencez par attacher les 3 pieds (1) à la
base (2) à l’aide des vis (17) fournies.
3. Maintenant, vissez les 3 supports (5), comme
indiqué sur le schéma. Vissez-les en utilisant trois
des vis (17) et trois écrous (18).
4. Fixez l’évent (3) sous le renfoncement du cadre
de porte dans la base (2) sur le côté droit, puis le
verrou d’évent (4) sur le côté gauche, en utilisant
les vis (17) et les écrous (18) fournis.
5. Placez le couvercle de la cuvette (6) sur le dessus
de la base (2) et alignez les trous pré percés avec
les trous restants dans les supports. Utilisez trois
vis (17) et trois autres écrous (18) pour verrouiller
solidement le couvercle.
6. Continuez en attachant les poignées (7) de
chaque côté de la cheminée. Visser fermement
les poignées à l’aide des vis (17).
7. Placez les 2 parties de la grille à charbon (9)
ensemble au bas de la base (2).
8. Fixez le cadre de porte grillagé (8) au couvercle.
De la cuvette (6) en vissant d’abord la plaque de
cadre de porte (11) à l’aide des vis (17) et des
écrous (18) fournis. Fixez ensuite le cadre de
porte grillagé (8) à la plaque (11) en utilisant la
longue vis (16) et l’écrou (19) fournis.
9. Ensuite, vissez le verrou du cadre de porte (10)
avec les vis (17) et écrous (18) fournis.
MODE D’EMPLOI
INSTRUCTIONS DE MONTAGE

15
10. À l’intérieur de la cheminée et au-dessus de la grille à charbon, fixez les étagères (20) à
droite et à gauche à l’aide des vis (17) et des écrous (18). Procédez en plaçant la grille
(21) entre les étagères (20).
11. Pour terminer la cheminée, connectez la base de la cheminée (12) au couvercle de la
cuvette (6), et puis connectez la cheminée (13) à la base de cheminée (12). Utilisez les
vis (15) et les écrous (18) pour fixer ces pièces.
12. Enfin, placez le couvercle de cheminée (14) sur le
dessus de la cheminée assemblée.
27845 - CHEMINÉE D’EXTÉRIEUR
MODE D’EMPLOI
INSTRUCTIONS DE MONTAGE

16
NETTOYAGE
Pour conserver l’esthétique de votre cheminée, nettoyez la surface avec un chion doux.
Appliquer une huile de surface pour cheminée d’extérieur avec un chion si besoin.
N’utilisez pas de fraise métallique pour nettoyer la surface, car ceci pourrait rayer ou
endommager la matière présente sur la surface.
STOCKAGE
Couvrez la cheminée avec la housse de pluie lorsqu’elle n’est pas utilisée, et ce pour la
protéger des intempéries. De préférence, rangez la cheminée à l’intérieur pendant l’hiver.
Veuillez laisser refroidir complètement la cheminée avant de la recouvrir avec la housse de
pluie.
CORROSION
Tous les produits en fonte peuvent rouiller. Pour éviter cela autant que possible, assurez-
vous que les mesures de stockage ci-dessus soient respectées et que la cheminée n’est
pas surchauée. Si la corrosion s’est déjà produite, des peintures spéciales hautes
températures peuvent être utilisées pour retoucher la rouille sur la cheminée.
ENTRETIEN
MODE D’EMPLOI

17
DÉPANNAGE
GUIDE DE RÉSOLUTION
S’il semble manquer des pièces à votre commande, contactez notre équipe du service
client dans les 7 jours suivant la réception.
QUE FAIRE S’IL MANQUE DES PIÈCES À MA COMMANDE?
POUR TOUT AUTRE PROBLÈME, VEUILLEZ
CONTACTER NOTRE ÉQUIPE DU SERVICE CLIENT.
27845 - CHEMINÉE D’EXTÉRIEUR

18
SPEZIFIKATIONEN
PRODUKTBESCHREIBUNG
Der Monster Kamin wird Ihnen helfen, Ihren Garten und Ihre Terrasse in den kühlen
Sommerabenden und Nächten aufzuwärmen. Egal, ob Sie kleine Versammlungen
in Ihrem Hinterhof oder größere Grillpartys planen, Sie werden mit Ihrer neuen
Wärmequelle Eindruck wecken! Mit seiner stabilen und robusten Bauweise kann dieser
Kamin Holz, Kohle und Holzkohle verbrennen.
Metall, Oberfläche Gusseisen
112 cm (H)
28 kg
MATERIAL:
ABMESSUNGEN:
GEWICHT:
Art.-Nr. Beschreibung Menge
1 Bein X 3
2 Bodenschale X 1
3 Entlüung X 1
4 Entlüerverschluss X 2
5 Halterung X 3
6 Abdeckung Schale X 1
7 Gri X 2
8 Maschentürrahmen X 1
9 Kohlerost X 2
Prüfen Sie beim ersten Auspacken Ihres neuen Kamins jedes Teil anhand dieser Liste, um
sicherzustellen, dass alle Teile vorhanden sind. Sollten Teile fehlen, setzen Sie sich mit uns
in Verbindung, bevor Sie mit dem Zusammenbau beginnen.
PRODUKTSPEZIFIKA
TEILELISTE

19
Die Haung von Monster Group UK Limited ist auf den Handelswert des Produkts
beschränkt.
10 Türrahmenschloss X 1
11 Türrahmenplatte X 1
12 Schornstein (Sockel) X 1
13 Schornstein X 1
14 Schornsteinabdeckung X 1
15 Schraube M6*L25 X 6
16 Schraube M5*L60 X 1
17 Schraube M6*L15 X 27
18 Mutter M6 X 25
19 Mutter M5 X 1
20 Grillrost X 2
21 Grill X 1
22 Grie für Grill X 2
23 Schürhaken X 1
SPEZIFIKATIONEN
PRODUKTBESCHREIBUNG
27845 - KAMIN

E
D
A
B
H
I
K
J
C
G
F
A. Bein
B. Basisschale
C. Entlüung
D. Entlüungssperre
E. Abdeckschale
F. Gri
G. Gittertürrahmen
H. Türrahmenschloss
I. Schornstein (Sockel)
J. Schornstein
K. Schornsteinabdeckung
SPEZIFIKATION
PRODUKTMERKMALE
