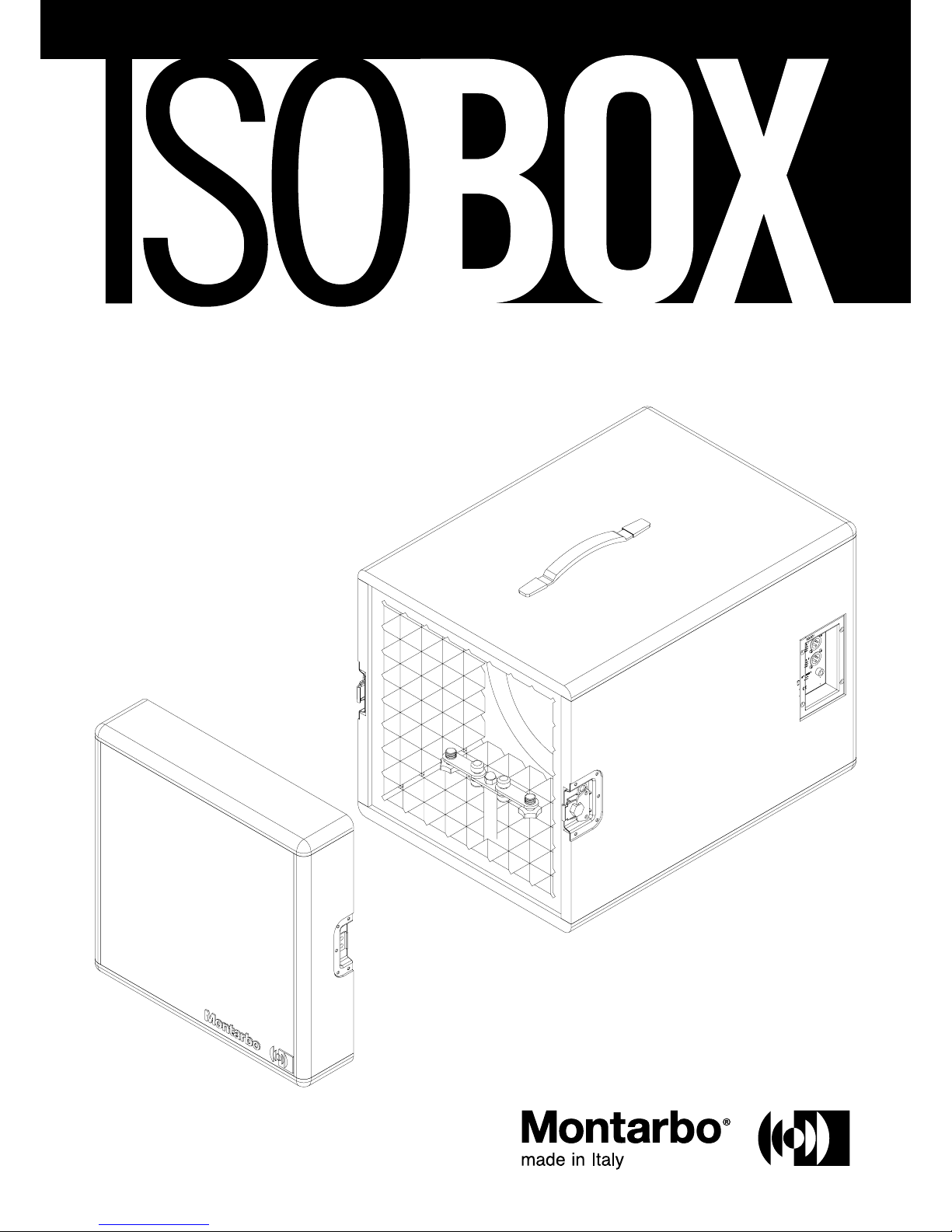

Montarbo isoBOX User manual

MANUALE D’ISTRUZIONI
OWNER’S MANUAL
sistema elettroacustico electroacoustic system

Manuale d’istruzioni | IsoBox
2
IsoBox
Luglio 2013
July 2013
ITALIANO 3 - 6
ENGLISH 7 - 10
APPENDIX 11 - 15
Dati tecnici | Technical specifications
Curva di risposta | Response curve
Connettori | Connectors
Esempi di collegamento | Connection examples
Parti di ricambio | Spare parts
     
Important safety istruction 19
©2013 Elettronica Montarbo srl | M000051 | Rev. 00

IsoBox | Manuale d’istruzioni
3
INDICE
Introduzione..........................................................4
Descrizione.............................................................4
Pannello controlli e connessioni..........................5
Importante.............................................................6
Appendix
Dati tecnici ..........................................................12
Curva di attenuazione.... ....................................12
Connettori .........................................................13
Esempi di collegamento .....................................14
Parti di ricambio ..................................................15
ITALIANO
CONTENUTO DELL’IMBALLO
◗Sistema elettroacustico IsoBox
◗Manuale d’istruzioni
◗Certificato di garanzia
Il punto esclamativo inserito in un triangolo equilatero avvisa l'utilizzatore della presenza di
importanti istruzioni per l'utilizzo e per la manutenzione nella documentazione che accompa-
gna il prodotto.
ATTENZIONE
Nell'interesse della propria e della altrui sicurezza, e per non
invalidare la garanzia, si raccomanda una attenta lettura di questa
sezione prima di adoperare il prodotto.
-Questo apparecchio è stato progettato e costruito per venire utilizzato come
sistema di altoparlanti nel contesto tipico di un sistema di amplifica-zione
sonora e/o di un sistema di registrazione sonora. L'utilizzo per scopi diversi da
questi non è contemplato dal costruttore, ed avviene pertanto sotto la diretta
responsabilità dell'utilizzatore/installatore.
PER EVITARE IL RISCHIO DI DANNEGGIAMENTO:
•Non esporre il prodotto alla pioggia, non utilizzarlo in presenza di elevata
umidità o vicino all'acqua. Non lasciare penetrare all'interno dell'apparecchio
alcun liquido, né alcun oggetto solido. In caso ciò avvenga, non utilizzare
l’apparecchio e rivolgersi ad un servizio di assistenza qualificato prima di
adoperarlo nuovamente.
•Collegare questo apparecchio seguendo le istruzioni contenute nel presente
manuale.
•Nell’installazione, accertarsi che i cavi di collegamento non costituiscano
intralcio o inciampo. Se possibile, non posarli mai in zone accessibili al pubblico
o al personale non qualificato. Se posati a terra in zone accessibili, fissarli al
pavimento mediante nastro adesivo o inserirli in idonei canali passacavo. Assi-
curarsi che nessuno possa, urtando o inciampando in un cavo di collegamento,
causare la caduta del sistema di altoparlanti.
Se il sistema viene semplicemente appoggiato ad un supporto, accertarsi
che la sua eventuale caduta non possa causare danni a persone o cose. Nel
caso si sovrappongano due casse, assicurarsi che la stabilità sia garantita
dall’incastro tra i piedini della cassa superiore e gli incavi di quella inferiore.
In presenza di bambini o di animali, si rende necessaria una sorveglianza
strettissima.
•Prima di effettuare qualsiasi operazione di collegamento, assicurarsi che
l’amplificatore cui è collegato sia spento.
•Per scollegare l'apparecchio non tirare mai lungo il cavo, ma afferrarlo sempre
per il connettore.
-Questo prodotto è in grado di generare pressioni acustiche molto elevate,
pericolose per la salute del sistema uditivo.
Evitarne quindi l'utilizzo ad elevati livelli acustici se lo sportello di ispezione
è aperto e se il pubblico si trova eccessivamente vicino (a meno di 1m di
distanza) al prodotto.
[!] Non esporre i bambini a forti sorgenti sonore.
IMPORTANTE !
ATTENZIONE!
Per qualsiasi intervento di manutenzione o riparazione, rivolgersi
a Elettronica Montarbo srl e/o a personale altamente qualificato
specificamente segnalato da questa.

Manuale d’istruzioni | IsoBox
4
IsoBox

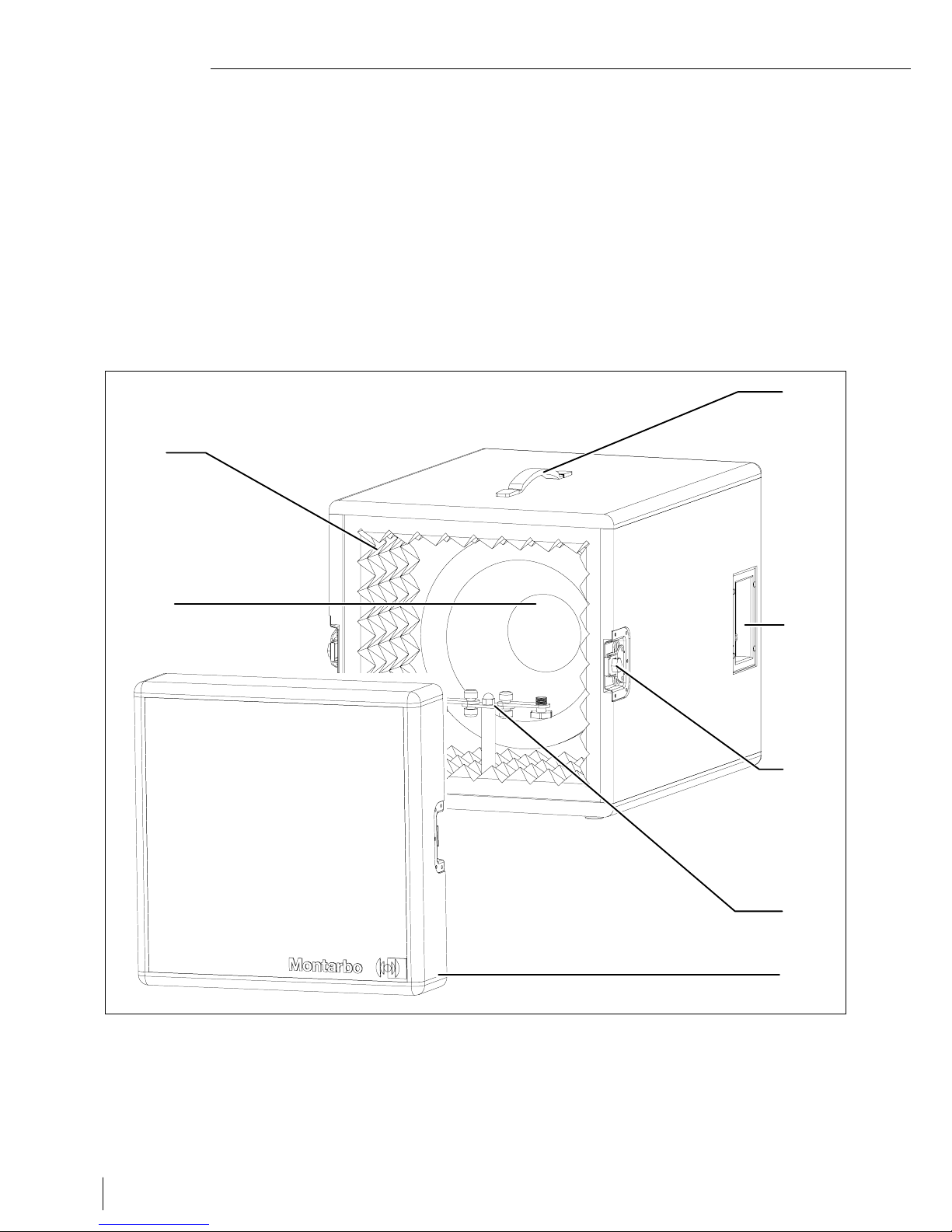

[A] Materiale fonoassorbente
[B] Altoparlante
[C] Supporto mic.
[D] Pannello connessioni
[E] Maniglia per il trasporto
[F] Cerniera di chiusura
[G] Coperchio
I materiali e la costruzione rispettano i più alti standard
professionali per assicurare la massima affidabilità.
Introduzione
IsoBox permette di ottenere la timbrica di un vero amplificatore per
chitarra mantenendo la pressione acustica a livelli che permettono,
nell'uso live, di lasciare al fonico il completo controllo dei volumi sul
palco e, nell'uso in studio, di ridurre drasticamente la necessitàdi
isolamenti ambientali.
Progetto e costruzione soddisfano uno standard qualitativo non comune
ai prodotti di questa categoria, con risultati di affidabilità, versatilità e
prestazioni musicali ai massimi livelli.
Trasduttori selezionati da Montarbo appositamente per le caratteristiche
di questo sistema.
Altoparlante Celestion specifico per chitarra, microfoni Five0 by
Montarbo (opzionali).
Cabinet in multistrato di betulla. Isolante in espanso a cella
aperta ad alto coefficiente di assorbimento.
Descrizione
[B]
[A]
[C]
[E]
[F]
[D]
[G]

IsoBox | Manuale d’istruzioni
5
[1] Spine XLRM per il collegamento dei microfoni al mixer o alla scheda
audio del computer. Ogni connettore corrisponde ad uno dei due
microfoni installabili.
Pannello controlli e connessioni
[2] Presa Jack TS per il collegamento dell'altoparlante all'amplificatore
[1]
[2]
Non collegare due amplificatori allo stesso sistema di altoparlanti:
questo potrebbe causare danni molto gravi agli amplificatori.

Manuale d’istruzioni | IsoBox
6
IsoBox
Importante
CURA E MANUTENZIONE DEL PRODOTTO
• Posizionate la cassa lontano da fonti di calore (lampade, fari, sorgenti
luminose di alta potenza, caloriferi o qualsiasi altro oggetto che produca
calore).
• Evitate di esporre la cassa alla radiazione solare diretta, ad eccessive
vibrazioni e ad urti violenti.
• Evitate l’uso ed il deposito dell’apparecchio in ambienti polverosi o
umidi: eviterete così cattivi funzionamenti e deterioramento anticipato
delle prestazioni.
• Proteggete l’apparecchio dal rovesciamento accidentale di liquidi o
sostanze di qualsiasi tipo. In particolare nelle condizioni di utilizzo tipiche,
prestare la massima attenzione alla collocazione dell’apparecchio onde
evitare che il pubblico, i musicisti, i tecnici o chicchessia possa poggiarvi
sopra bicchieri, tazze, contenitori di cibo o di bevande, posacenere o
sigarette accese.
• Per rimuovere la polvere usate un pennello o un sofo d’aria, non usate
mai detergenti, solventi o alcool.
• Abbiate cura dei cavi di collegamento, avvolgeteli evitando nodi e torsioni.
• Non forzate i connettori.
• Prima di effettuare qualsiasi collegamento, accertarsi che l’amplicatore
o il mixer amplificato siano spenti.
COLLEGAMENTO DELL'ALTOPARLANTE
•Utilizzare solo cavi di potenza (non schermati) di adeguata sezione
(almeno 2 x 1 mm
2
) e qualità. Non attorcigliare i cavi e non permettere che
si formino nodi, che potrebbero danneggiare l’isolamento.
•Verificare che i connettori siano sufficientemente robusti e adatti
all’impiego. Non utilizzare connettori di scarsa qualità: potrebbero
facilmente causare corto circuiti e falsi contatti.
COLLEGAMENTO DELLE USCITE
• Utilizzare solo cavi schermati adeguati all'uso microfonico

IsoBox | Owner’s manual
7
ENGLISH
INDEX
Introduction..........................................................8
Description.............................................................8
Control and connection panel..............................9
Important.............................................................10
Appendix
Technical specifications.......................................12
Attenuation curve ..............................................12
Connectors ..........................................................13
Connection examples..................... ...................14
Spare parts......... .................................................15
PACKAGE CONTENTS
◗Electroacoustic system IsoBox
◗Owner’s manual
◗Warranty certificate
-This product has been designed and manufactured to be operated as a
speaker system in the typical applications of a sound reinforcement system or
of a sound recording system. Operation for purposes other than these is not
provided for by the manufacturer and is therefore to be undertaken at the end
user's and/or installer's sole risk and responsability.
TO AVOID THE RISK OF DAMAGE:
•Never expose this product to rain or moisture, never use it in proximity of
water or in high humidity conditions. Never let any liquid, as well as any object,
penetrate the product. Should this be the case, do not use the speaker system
and refer to qualified servicing before operating it again.
•This product must be connected according to the instructions described on
this manual.
•When setting up the speakers, make sure that the connecting cables do not
create any obstruction or danger. As a general rule, never lay them down in
any area that may be accessed by the audience or by unqualified personnel.
If they are laid on the floor in an accessible area, secure them to the floor
using adhesive tape (“gaffa” tape) or insert them in a suitable cable channel.
Make sure that in no case the speaker system can fall down because someone
has pushed or stumbled over a speaker cable.
If the speaker is simply placed on a support, make sure that no harm or da-
mage to people or to goods may be caused by the speaker falling to ground.
When two loudspeakers are laid one upon the other, make sure that
stability is guaranteed by matching the upper loudspeaker feet to the lower
loudspeaker cavities.
If children and/or animals may have access to the installation site, a close
supervision is required.
•Before moving the product after it has been installed, or while it is operating,
make sure that the power amplifier is switched off.
•To disconnect this product from connecting cable never pull the cable directly:
hold it by the plug instead.
-This product can generate very high acoustic pressures which are dangerous for
the hearing system. Always avoid operation at loud levels if the coverage taken
off or in case anyone is excessively close (less than 1m distance) to the product.
[!] Never expose children to high sound sources.
The exclamation point in an equilateral triangle, is intended to alert the user to the presence
of important operating and maintenance instructions in the literature accompanying the
product.
WARNING
In order to protect your own and others' safety and to avoid inva-
lidating this product's warranty, please read this section carefully
before operating this product.
CAUTION!
For maintenance and repairs always refer to the official Montarbo
Distributor in your State or to qualified personnel specifically
authorised by the Distributor.
IMPORTANT ! SAFETY INSTRUCTIONS

Owner’s manual | IsoBox
8
IsoBox
[A] Phono absorbent foam
[B] Loudspeaker
[C] Mic stand
[D] Connection panel
[E] Transport handle
[F] Butterfly latch
[G] Cover
Construction and components conform to the highest
professional standards for maximum reliability.
Introduction
IsoBox allows you to get the sound of a real guitar amp, keeping
the acoustic pressure at certain levels, giving the sound technicians
the opportunity to completely control the volumes during the live
performance on stage.
Even in the rehearsal rooms it helps you providing you with the right
environmental acoustic isolation.
Conceived according to high quality standards, even higher then the
average in this category, in order to provide the best reliability, versatility
and top-level performances.
High quality transducers, selected by Montarbo®in order to specifically
fit the system.
Celestion Vintage 30 woofer for guitar, FiveO by Montarbo mics
(optional). Birch plywood cabinet. Phono absorbent foam with
high acoustic absorption coefficient.
Description
[B]
[A]
[C]
[E]
[F]
[D]
[G]

IsoBox | Owner’s manual
9
[1] XLR male socket to connect the mics to the mixer console or to the
audio card of your computer. Every connector matches one of the
two usable microphones.
Control and connection panel
[2] Jack TS socket for connecting the loudspeaker to the amp.
[1]
[2]
Never connect two power amplifiers to the same speaker system:
doing this may result in serious damage to the amplifier.

Owner’s manual | IsoBox
10
IsoBox
Important
Product care and maintenance:
• Do not expose the enclosure to heat sources (lamps, lights, high
power light sources, radiators or other products that produce heat).
• Never expose the enclosure to direct sunlight, excessive vibrations
or mechanical shocks.
• Avoid operating and storing the enclosure in damp or dusty
places: this may lead to malfunctions and premature degrading of
specifications.
• Care should be taken so that objects do not fall and liquid are not
spilled into the enclosure. In public event don’t let people, musicians,
technicians or anyone put glasses, cups, ashtrays or cigarettes on the
enclosure.
• Use a soft brush or a jet of air to clean the enclosure. Do not use
alcohol, solvents or detergents.
• Take care of your connecting cables. Make sure that they are not
damaged, knotted or twisted.
• Do not force connectors and controls.
• Before performing any connection, make certain that the power
amplifier or the powered mixer are switched off.
Connection to the input sockets.
• Use only loudspeaker cables (unscreened) having suitable cross
section (at least 2 x 1 mm2) and quality. Do not twist or sharply bend
the cables and do not allow for knots to be formed, because they may
result in insulation damage.
• Make sure of using a sturdy type connectors, suitable for speaker
use. Do not use low quality connectors: they may easily lead to short
circuits or intermittent contacts.
Connection to the output sockets.
• Make sure of using only bulk cables suitable for microphone usage.

IsoBox | Appendix
11
__________________________________________
__________________________________________
__________________________________________
__________________________________________
_________________________________________
__________________________________________
Dati tecnici
Technical Specifications
Curva di risposta
Response curve
Connettori
Connectors
Esempi di collegamento
Connection examples
Parti di ricambio
Spare parts
APPENDIX
12
12
13
14
15

Appendix | IsoBox
12
IsoBox
Dati tecnici | Technical specifications
Curva di attenuazione | Attenuation curve
Speaker: Celestion Vintage Guitar loudspeaker
Microphones (opt.) Five0 by Montarbo :
PM75, dynamic 50Hz-16kHz +/- 3dB
Calipso, condenser 20Hz-20kHz +/- 3dB
Max attenuation: -55dB @ 3.5kHz
Min attenuation: -16dB @ 0.33kHz
Connections: Jack TS for loudspeaker
XLR male for microphones
Construction: multiply birch
Dimensions (wxhxd): 445x445x715 mm
Weight: 21kg.
[a] Open Box max SPL @ 1m
[b] Closed Box max SPL @ 1m
[c] Attenuation vs frequency
[a]
[b]
[c]

IsoBox | Appendix
13
Connettori | Connectors
1 GND Ground
2+Hot
3–Cold
(IEC 268 standard)
balanced
XLR female connector
– +
JACK connector

Appendix | IsoBox
14
IsoBox
Esempi di connessioni | Connection examples
Typical connection

IsoBox | Appendix
15
Parti di ricambio | Spare parts
A300006
altoparlante
woofer
A088660
maniglia
handle
B010017
supporto microfoni
mics stand
B010016
supporto filettato
threaded bracket
B01W246
chiusura
butterfly latch
D51ISO1
pannello connessioni
connections panel
[A300006]
[A088660]
[B010017]
[B010016]
[B01W246]
[D51ISO1]
[B01W246]

Appendix | IsoBox
16
IsoBox

IsoBox | Appendix
17
    !

IMPORTANT SAFETY INSTRUCTIONS
English
18
19

Appendix | IsoBox
18
IsoBox
            
              
 
            
              
              
              
          
       
              
              
                
      
            
    (  ) 
             
             
       
                  
  
           

                
                 
             
        
               
                 

                 
           
            
             
    
                  
  
         
              
             
             
             
   
         
         
              
              
)                
            
   (  )             (  
               
             
       
                 
                
            
 
               
)              
(       
        
    !

!!

IsoBox | Appendix
19
WARNING!
In order to protect your own and other's safety and to avoid invalidation of the
warranty of this product, please read this section carefully before operating this
product.
This product has been designed and manufactured for being operated as active
speaker system in the applications typical of a sound reinforcement system or a
sound recording system. Operation for purposes and in applications other than
these has not been covered by the manufacturer in the design of the product, and is
therefore to be undertaken at end user's and/or installer's sole risk and responsabiIity.
TO AVOID THE RISK OF FIRE AND/OR ELECTRIC SHOCK:
The apparatus shall not be exposed to dripping or splashing and no objects lled
with liquids, such as vases, shall be placed on the apparatus. Never let any liquid,
as well as any object, enter the product. In case, immediately disconnect it from the
mains supply and refer to servicing before operating it again.
This unit conforms to CLASS I insulation, and for safe use it is required that the
protective earth contact is connected to a grounded (earthed) outlet.
Never place burning candles or other sources of open ame on top of the device.
Before connecting this product to the mains supply, always make sure that the
voltage on the mains outlet corresponds to that stated on the product.
This product must be connected only to a grounded mains outlet complying to the
safety regulations in force via the supplied power cable.
In case the power cable needs to be substituted, use exclusively a cable of the same
type and characteristics.
This device is connected to the power line even when the mains switch is in the
'O' (=o) position and the power indicator is o. As long as it is plugged in there
are dangerous electrical potentials inside the device, so, before undertaking any sort
of maintenance work etc., always make sure it has been unplugged from the mains
socket.
Never place any object on the power cable. Never lay the power cable on a walkway
where one could trip over it. Never press or pinch it.
Never install the product without providing adequate air ow to cool it.
Never obstruct the air intake openings on it. Leave enough room to get to the mains
power socket and the mains connector on the back panel.
In case the external fuse needs replacement, substitute it only with one of the same
type and rating, as stated on the product.
Always make sure the Power switch is in its 'O' (=o) position before doing any
operation on the connections of the product.
Before attempting to move the product after it has been installed, remove alI the
connections.
To disconnect the power cable of this product from the mains supply never pull the
cable directly. Hold the body of the plug rmly and pull it gently from the mains
supply outlet.
CAUTION!
This product does not contain user serviceable parts.
To prevent re and/or electrical shock, never disassemble it or
remove the rear panel. For maintenance and servicing always
refer to the ocial Montarbo Distributor in your Country or to
qualied personnel specically authorized by the Distributor.
Before placing the product on a surface of any kind, make sure that
its shape and load rating safely match the product size and weight.
Never attempt to hang the product by any means not expressly
provided or approved by the manufacturer (i.e. ropes, chains,
belts or whatever medium, through carrying handles, bolts, hooks
or whatever). In case the product is factory-tted with specic
mounting hardware, always verify before installation that the
lifting and/or hanging system you intend to use is of a proper type
and can carry the product weight with the safety ratio required by
the regulations in force.
To avoid shocks, kicks, or whatever action, always reserve a
protected area with no access to unqualied personnel as
installation site of the product. In case the product is used near
children and animals, closest supervision is necessary.
This product can generate very high acoustic pressures which are
dangerous for the hearing system. Always avoid operation at loud
levels if anyone is excessively near to the product (at least 1 m of
distance).
Never expose children to high sound sources.
IMPORTANT SAFETY INSTRUCTIONS English

Le informazioni contenute in questo manuale sono state attentamente redatte e controllate.
Tuttavia non si assume alcuna responsabilità per eventuali inesattezze. Questo manuale
non può contenere una risposta a tutti i singoli problemi che possono presentarsi
durante l’installazione e l’uso dell’apparecchio. Siamo a vostra disposizione per fornirvi
eventuali ulteriori informazioni e consigli. Elettronica Montarbo srl non può essere ritenuta
responsabile per danni o incidenti a cose o persone, causati o connessi all’utilizzazione
o malfunzionamento dell’apparecchio.
Prodotto in Italia. Prodotto conforme alle normative della Comunità Europea.
Made in Italy. The product is compliant with the EU legislation.
Elettronica Montarbo srl
via G. di Vittorio 13 | 40057 Cadriano Granarolo Emilia (BO) ITALY
T+39 051 6047711
F+39 051 765226
@[email protected]
www.montarbo.com
Company under the control of EKO Music Group SpA
The information contained in this manual have been carefully drawn up and checked.
However no responsibility will be assumed for any incorrectness. This manual cannot
cover all the possible contingencies which may arise during the product installation
and use. Should further information be desired, please contact us or our local
distributor. Elettronica Montarbo srl can not be considered responsible for damages
which may be caused to people and things when using this product.
Direttiva RAEE
Attenzione!
Il prodotto è contrassegnato da questo simbolo che segnala di non smaltire le apparecchiature elettriche ed elettroniche tramite la normale procedura di smaltimento dei rifiuti domestici.
Per questi prodotti è previsto un sistema di raccolta differenziato in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.
Per maggiori informazioni si prega di contattare l’autorità locale competente.
La barra nera sotto il simbolo indica che il prodotto è stato immesso sul mercato dopo il 13 Agosto 2005.
INFORMAZIONI PER UN CORRETTO SMALTIMENTO
Per gli utenti privati
Nell’Unione europea | Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura! Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in
conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti. In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire
gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*. In alcuni paesi (*), anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l’utente acquista un
altro nuovo di tipologia simile. *Per maggiori informazioni si prega di contattare l’autorità locale competente.
In paesi che non fanno parte dell’UE | Contattare le autorità locali e informarsi sul metodo di smaltimento corretto.
In Svizzera | Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle
homepage di www.swico.ch o di www.sens.ch.
Per gli utenti professionali
Nell’Unione europea | Attenzione: Se il prodotto è impiegato a scopi professionali, procedere come segue per eliminarlo: contattare il proprio rivenditore Montarbo®che fornirà informazioni circa il ritiro del
prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.
In Spagna | contattare il sistema di raccolta ufficiale o l’ente locale preposto al ritiro dei prodotti usati.
In paesi che non fanno parte dell’UE | Contattare le autorità locali e informarsi sul metodo di smaltimento corretto.
Waste from Electrical and Electronic Equipment
Attention!
The crossed out wheeled bin symbol that can be found on this product means that the product is covered by the Waste from Electrical and Electronic Equipment Directive.
The symbol is intended to indicate that waste from electrical and electronic equipment must be subject to a selective collection.
For more details on available collection facilities please contact your local government office or the retailer where you purchased this product.
The solid bar underneath indicates that the product has been put on the market after 13th August 2005.
INFORMATION ON PROPER DISPOSAL
Information on Disposal for Users (private households)
In the European Union | Attention: If you want to dispose of this equipment, please do not use the ordinary dust bin! Used electrical and electronic equipment should not be disposed of via the normal household
waste stream but must be treated separately and in accordance with legislation that requires proper treatment, recovery and recycling of used electrical and electronic equipment. Following the implementation by
member states, private households within the EU states may return their used electrical and electronic equipment to designated collection facilities free of charge*. In some countries* your local retailer may also
take back your old product free of charge if you purchase a similar new one. *Please contact your local authority for further details.
In other Countries outside the EU | If you wish to dispose of this product, please contact your local authorities and ask for the correct method of disposal.
In Switzerland | Used electrical or electronic equipment can be returned free of charge to the dealer, even if you don’t purchase a new product. Further collection facilities are listed on the homepage of
www.swico.ch or www.sens.ch.
Information on Disposal for Professional Users
In the European Union | If the product is used for business purposes and you want to discard it: please contact your Montarbo®dealer who will inform you about the take-back of the product. You might be
charged for the costs arising from take-back and recycling. Small products (and small amounts) might be taken back by your local collection facilities.
In Spain | Please contact the established collection system or your local authority for takeback of your used products.
In other Countries outside the EU | Please contact your local authorities and ask for the correct method of disposal.
Caratteristiche e dati tecnici possono essere modificati senza preavviso.
Specifications and features are subject to change without prior notice.
©2013 Elettronica Montarbo srl | M000051 | Rev. 00
