MOULDPRO DP 15 A User manual

DP 15 A
DP 30 A
User’s manual - Use and Maintenance
Descaling pumps
Notice technique - Utilisation et entretien
Pompes pour le détartrage
GB
F

Dear Customer, thank you for choosing a MOULDPRO descaling pump.
MANUAL
This manual is a safe guide for the use of the pump. Please read it carefully in all its parts before use.
This manual contains important information for the proper working and use of the equipment.
MOULDPRO reserve the right to introduce any future changes without notice or replacement.
PRELIMINARY INSPECTION
Upon receipt of the pump, take it out from the carton and check it is in perfect condition. Also check
that the data on the rating plate correspond to required ones. For any problem, immediately contact
the supplier specifying the kind of fault.
In case of doubts about the safety of the machine, do not use it.
DESCRIPTION
The pumps DP 15 A and DP 30 A are fitted with programmable automatic flow reverser. Particularly
recommended for difficult descaling treatments, they work in complete safety and autonomy enabling
the operator to carry out other works at the same time.
Vertical axis pumps with tank for descaling boilers by using specific non-acid restoring products.
The pumps are equipped with special fittings and valves to adjust the flows and purge the sludge, built
up by the operation, which is then rapidly removed.
Pumps are supplied ready to use, in strong carton boxes with related user’s manual.
Below are the main deposits which can be removed with these pumps:
- Scale deposits
- Calcium and silica deposits.

ENGLISH
3
CONTENTS
1 - REGULATIONS – CE MARK page 4
2 - THE ADVANTAGES OF THE PUMPS DP 15 A AND DP 30 A page 4
3 - TECHNICAL FEATURES page 5
4 - CUSTOMER SERVICE page 5
5 - USE page 5
6 - SAFETY INSTRUCTIONS page 7
7 - DESCALING CHEMICALS page 7
8 - EXPLODED VIEWS page 8
9 - DIRECTIONS FOR DISPOSAL page 10
10 - WARRANTY TERMS AND AFTER-SALE ASSISTANCE CONDITIONS page 10

4
1 - REGULATIONS – CE MARK
Declaration of Conformity
The pumps are in conformity with the following European Directives, Laws and Regulations:
Low Voltage Directive:
73/23/EEC
93/68/EEC
Electromagnetic Compatibility Directive:
89/336/EEC
92/31/EEC
93/68/EEC
93/97/EEC
Directives RoHS and WEEE:
02/98/EEC
02/96/EEC
03/108/EEC
QUALITY
MOULDPRO equipments are manufactured with high-quality acid-resistant materials and submitted to
severe operating tests.
Follow these instructions to avoid any operating and servicing problems.
2 - THE ADVANTAGES OF THE PUMPS DP 15 A AND DP 30 A
Time and, above all, temperature increase make
calcium salts, usually present in water, precipitate in the
form of microcrystals and settle on metallic surfaces of
pipes, plant coils and heat exchangers, thus reducing
flow rate and thermal efficiency.
To restore the original plant performance it is necessary
to carry out a descaling with specific products and
equipments.
The automatic flow reverser device attacks scale on
both sides, thus making descaling particularly effective
and fast (as the normal dissolving action is combined
with the detachment in flakes of scale, which is made
friable by the double attack), even when pipes and
exchangers are almost totally obstructed.
Clockwise
circulation
Heat exchanger
Counterclockwise
circulation

ENGLISH
5
3 - TECHNICAL FEATURES
DP 15 A
Vertical axis pump
Motor 220 V - Hp 0,17
Degree of protection IP 54
Max. temperature 50° C
Flow rate 40* l/min.
Head 10* m
Fittings 1/2”
Tank capacity 15 l
Dimensions ø x H 35 x 48 cm
Weight Kg 6
DP 30 A
Vertical axis pump
Motor 220 V - Hp 0,45
Degree of protection IP 54
Max. temperature 50° C
Flow rate 90* l/min.
Head 20* m
Fittings 1/2”
Tank capacity 24 l
Dimensions ø x H 40 x 63 cm
Weight Kg 10,5
* Data referred to the pump body outlet.
4 - CUSTOMER SERVICE
For enquiries on spare parts, please specify serial number of pump (shown on product and
carton).

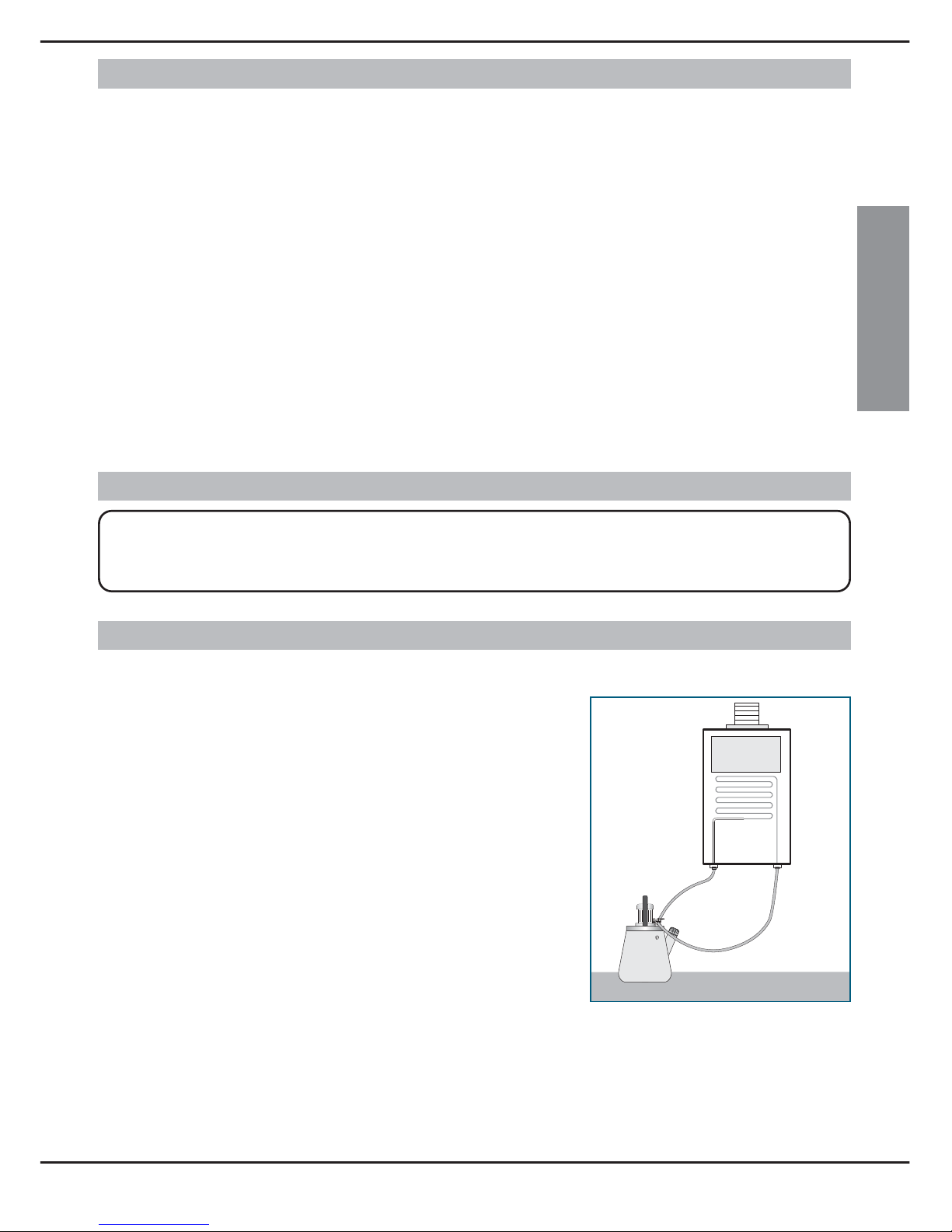

5 - USE
5.1 - HOW TO PREPARE THE PUMP AND CHECK THE SEAL
- Fill the tank with enough water to ensure that the pump rotor
housing is submerged during operation.
- Screw the outer ends of the flexible hoses securely to the
exchanger to be descaled.
- Connect the power cable to a single-phase 220 V power
supply.
- Switch on the pump and check the seal of the hose fittings on
the exchanger and on the pump. In case of leaks of liquid,
check hoses and fittings and replace the defective
components, if necessary.
- When seal is safe, switch off the pump.
- If necessary, add more descaling product by referring to the
dilution specified in the data sheet of the product.

6

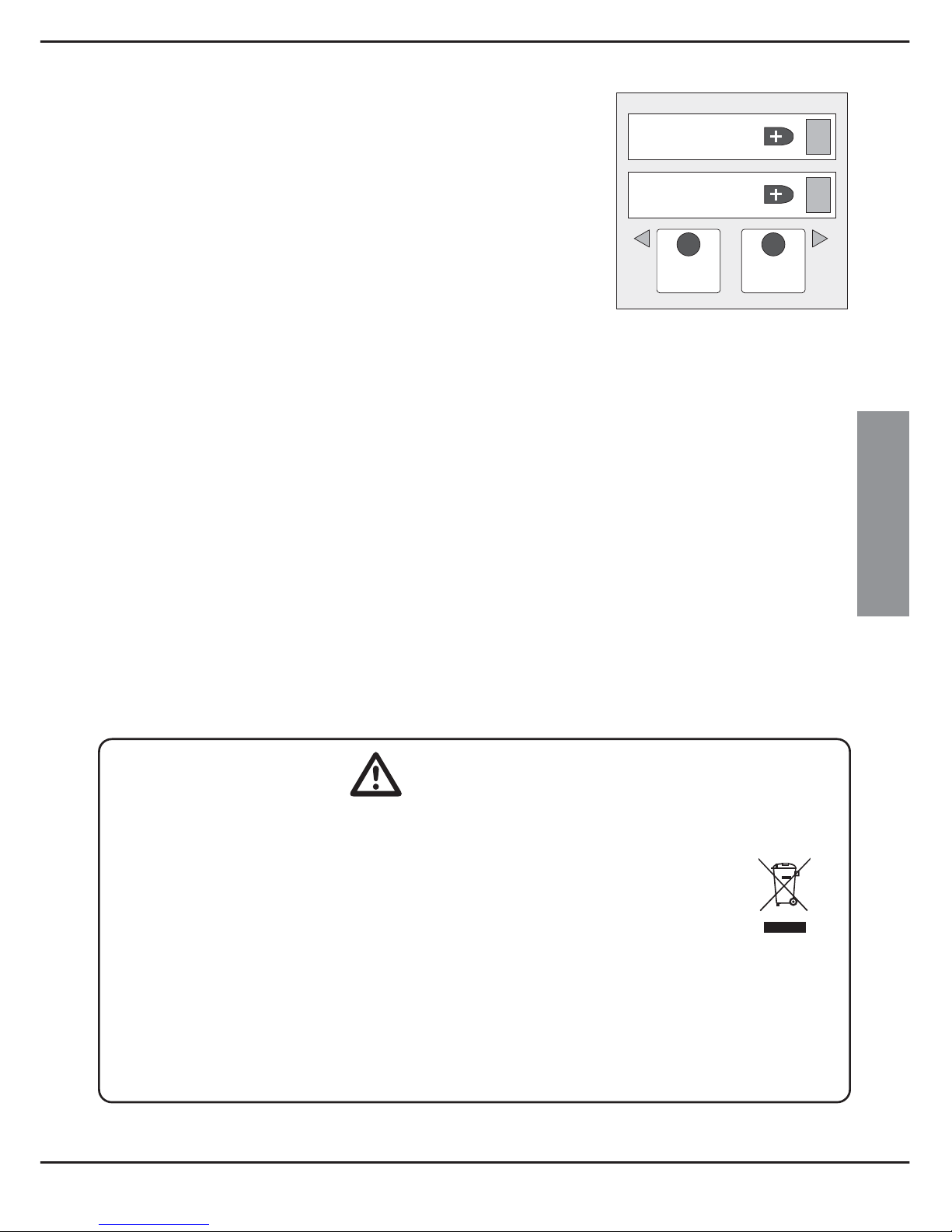

5.2 - PROGRAMMING
Switch on the pump.
When switching on, the led for “OPERATE HOURS” is blinking and
is on 0 (zero). Press keys DX (right) or SX (left) to start manual
mode; the value 1 will be displayed.
For automatic programming follow the instructions below:
1. By press key + “BACKFLOW INTERV. MIN” the value 1 will be
fixed on display; this means the flow reversion will be carried out
every minute.
2. To modify the value press once the key +, the value will start
blinking; only during this stage it is possible to increase the value
(up to 9) by pressing again key +. After 3 seconds the value is
confirmed.
3. The displayed value decreases as minutes go by. To know the actual value set at the beginning,
press key + for 1 second and the actual value will start blinking.
4. To modify the value for “OPERATE HOURS” please refer to steps 2 and 3 above.
5. During automatic operation, to operate in manual mode, press twice in succession keys SX and DX.
6. Once the time set on the display “OPERATE HOURS” is finished, the pump will stop and the display
will be blinking and indicate the value 0 (zero).
7. To restart the pump press keys DX or SX; the pump will start working in manual mode and the display
“OPERATE HOURS” will show the value 1.
Scale removal can be considered complete when bubbles no longer form in the return pipe and the
solution is still acidic.
5.3 - HOW TO CLEAN THE PUMP
After descaling REMOVE THE DESCALING LIQUID FROM THE TANK and wash out the pump by
circulating clean water through it for at least 10 minutes.
PRECAUTIONS
Only use “MOULDPRO” chemicals in order to ensure good working and avoid damaging the
equipments.
Once the lifetime of the pump has expired, do not dispose of it with household
waste. The pump must be recycled in authorized centres and can be assimilated
to a household appliance.
During handling lift the pump and do not drag it in order to avoid damages to the tank.
Temperature of the descaling solution must never exceed 50 °C.
Flexible hoses and fittings can be damaged in time; make sure to check the seal whenever
using the pump, as indicated in the pump preparation instructions.
INTERVALLO INVERS.MIN.
UMKEHRINTERVALLMIN.
BACKFLOW INTERV.MIN.
FUNZIONAMENTO ORE
FUNKTIONIEREN STUNDEN
OPERATE HOURS
SX DX
MANUAL
BLOCK
MANUAL
BLOCK

ENGLISH
7
6 - SAFETY INSTRUCTIONS
- Avoid using the pump in rooms where there are liquids, gases, flammable powders or with risk of
explosion.
- Before plugging in the pump to the outlet, make sure the switch is off.
- The outlet must be suitable for the plug of the pump. Do not use non CE-marked defective outlets.
- Use (CE) approved extensions, only if necessary.
- Do not use plug adapter. Do not carry out any modifications to the plug nor to the electrical cable.
- Pump shall always kept in perfect efficiency.
- During maintenance operations, check the switch is off and the plug is not connected.
- All maintenance operations must be carried out by the authorized Technical Assistance Service.
- Only use MOULDPRO original spare parts.
- Do not carry out any modifications to the pump if not authorized by MOULDPRO Technical
Department (ask for written authorization).
- Keep children and unauthorized persons away from the pump.
- Keep the pump out of reach of children and unauthorized persons.
- Do not use the pump if tired or under the effect of alcohol, medicines or drugs.
- When using the pump, wear overalls, do not wear jewellery, keep hair away from the pump.
- When handling descaling liquids, be very careful. It is necessary to use Individual Protection
Equipment (IPE).
7 - CHEMICALS
Copper Steel Stainless Aluminium Brass Tin Light Galvanised
steel alloys iron
DESCALING CHEMICALS
REMOVER LIQUID ••
Concentrated descaling liquid
with powerful reaction for
systems and heat exchangers.
REMOVER PLUS LIQUID ••
Concentrated descaling liquid
(non-fuming), with degreasing
action, for systems and heat
exchangers.
REMOVER PLUS POWDER •••••
Concentrated descaling powder
(non-corrosive, non-fuming) for
systems and heat exchangers.
NEUTRALIZING CHEMICALS
NEUTRALIZER ••••••••
Neutralizing powder to remove
residual acidity after descaling
systems and heat exchangers.
Also suitable for neutralizing
descaling chemicals after use,
thus making it possible to
drain them.

8
70
90 91
30
2
24
1
10
27
31
47
64
26
14
33
18
17
19
71
74
72
73
69
68
4
6
7
45
9
20
12
5
8
13
15
23
1. Metal handle
2. Motor 220/50
4. Brass nut 6 MA
5. Blind nut 16 M
6. Circlip
7. Arnite washer
8. O-Ring for rotor/ impeller
9. PP bolt 12 MA
10. Flange + pump body
12. Shaft sleeve
13. PP rotor/ impeller
14. Bulkhead
15. Rotor cover in PP
17. PP bolt 8 MA
18. Bolt 6 MA
19. Tank
20. O-ring, bolt M 12
23. Tank cap
24. O-Ring for motor flange
26. O-Ring for rotor cover
27. Fairlead for flange
30. Transparent hose m. 2x2 +
hose fitting 1/2”
31. Ring nut 3/4”
33. O-Ring for rotor/ impeller bolt
45. O-Ring for reverser butterfly valve
47. Pipe fitting 3/4” x 16
64. Elbow 3/4”
68. Electronic card
69. Keyboard
70. Motor fan cover
71. Motor fan
72. Seal bearing
73. Switch
74. Motor flange
90. Thread adaptors
91. Hose end fitting 1/2”

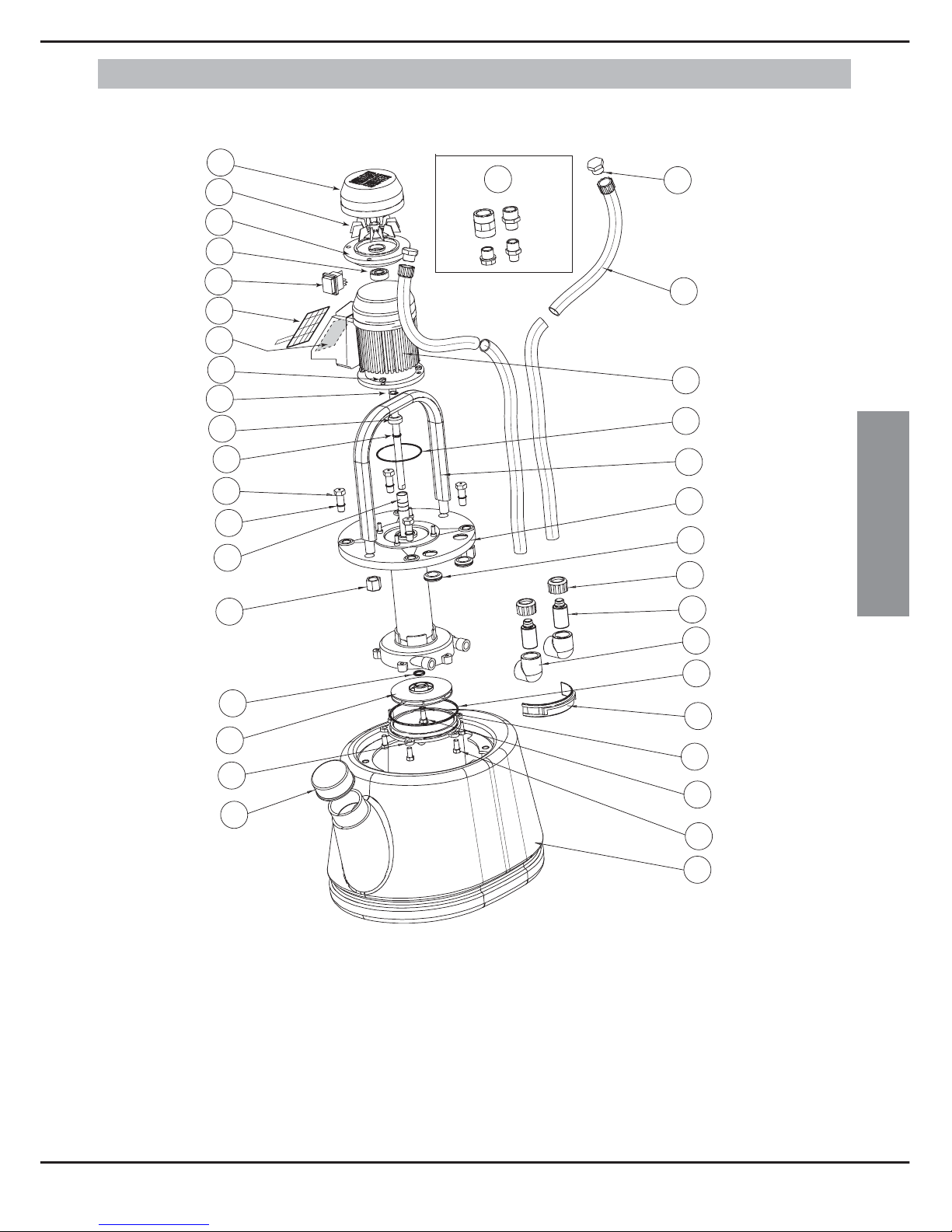

8 - EXPLODED VIEWS AND SPARES DIAGRAMS
DP 15 A
P.S..: For enquiries on spare parts, please specify always if needed for the model DP 15 A.

ENGLISH
9

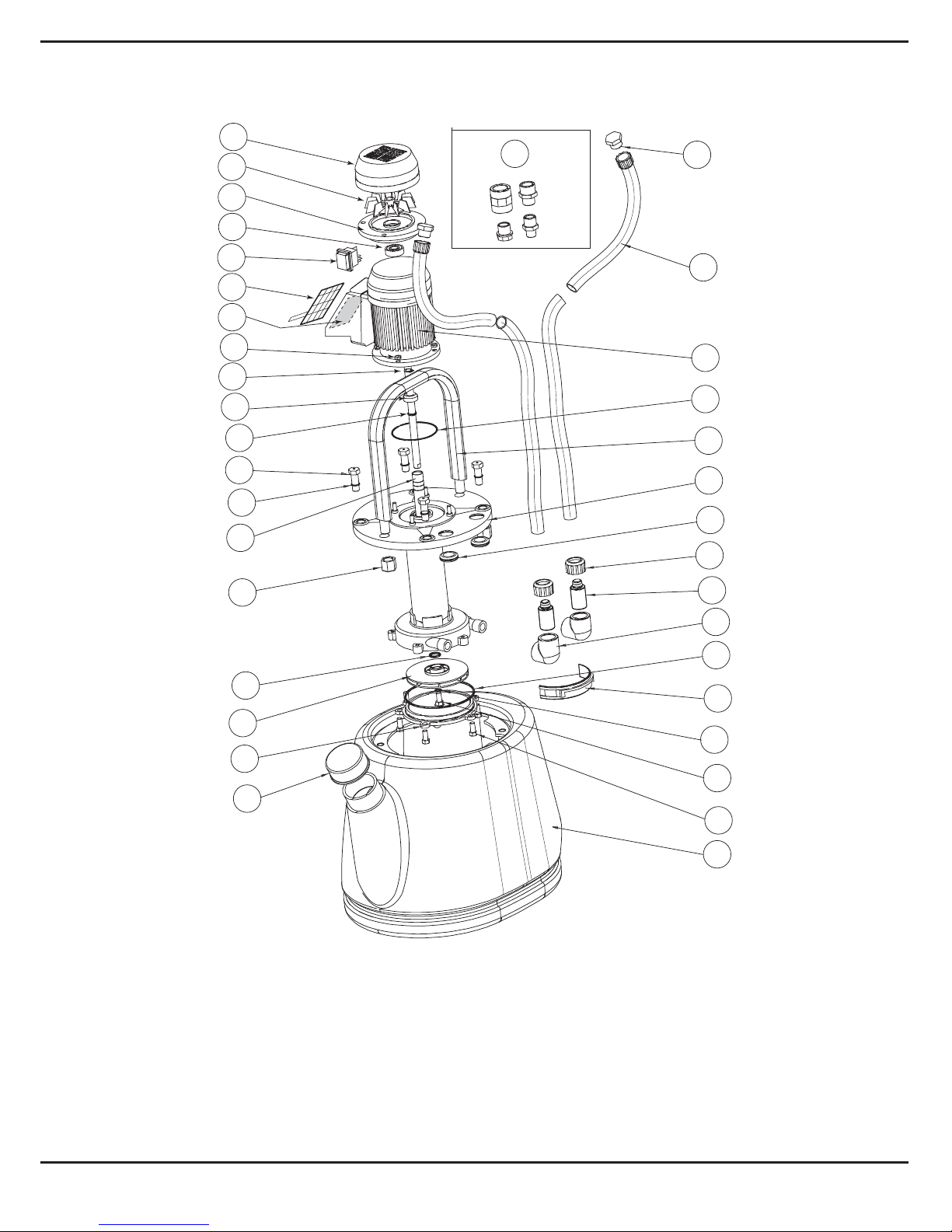

DP 30 A
P.S.: For enquiries on spare parts, please specify always if needed for the model DP 30 A.
70
90 91
30
2
24
1
10
27
31
47
64
26
14
33
18
17
19
71
74
72
73
69
68
4
6
7
45
9
20
12
5
8
13
15
23
1. Metal handle
2. Motor 220/50
4. Brass nut 6 MA
5. Blind nut 16 M
6. Circlip
7. Arnite washer
8. O-Ring for rotor/ impeller
9. PP bolt 12 MA
10. Flange + pump body
12. Shaft sleeve
13. PP rotor/ impeller
14. Bulkhead
15. Rotor cover in PP
17. PP bolt 8 MA
18. Bolt 6 MA
19. Tank
20. O-ring, bolt M 12
23. Tank cap
24. O-Ring for motor flange
26. O-Ring for rotor cover
27. Fairlead for flange
30. Transparent hose m. 2x2 +
hose fitting 1/2”
31. Ring nut 3/4”
33. O-Ring for rotor/ impeller bolt
45. O-Ring for reverser butterfly valve
47. Pipe fitting 3/4” x 16
64. Elbow 3/4”
68. Electronic card
69. Keyboard
70. Motor fan cover
71. Motor fan
72. Seal bearing
73. Switch
74. Motor flange
90. Thread adaptors
91. Hose end fitting 1/2”

10
9 - DIRECTIONS FOR DISPOSAL
In accordance with the WEEE directive 2002/96/EC on waste electrical and
electronic equipment, the pump, when no longer used, shall be disposed of in a
RAEE – WEEE collection centre authorized for disposal of waste electrical and
electronic equipment, or directly contact your dealer.
10 - WARRANTY TERMS AND AFTER-SALE ASSISTANCE CONDITIONS
MOULDPRO guarantee that the equipments sold are free from designing, manufacturing and material
defects, under normal operating conditions and according to the directions contained in the instruc-
tions manual supplied with the equipment.
In compliance with the directive 1999/44/CE valid in the EEC countries, the warranty rights apply only
to the purchaser.
MOULDPRO, placed in Baltorpbakken 10, DK - 2750 Ballerup - Denmark, guarantee the equipments
against any conformity defects appearing within 24 (twenty-four) months from the purchase date, even
when warranty operations have been carried out during this period, if only proved by a document.
The warranty covers all components of the equipment and provides for the repairing or, if necessary,
the free replacement of those parts that, according to your Dealer, have conformity defects.
The warranty does not cover the aesthetic parts and the parts subject to wear and tear, nor does it
cover all damages or failures whose cause is not due to the manufacturer, such as: transport, wrong
installation or maintenance, tampering, sudden changes of electric voltage and/or hydraulic pressure,
thunderbolts, corrosions, excess of humidity, accidental bumps or events beyond our control.
The warranty is valid only if the equipments have been installed, used and properly maintained accor-
ding to all directions supplied by MOULDPRO in the instructions manual attached to the equipment.
Should any conformity defects of the product be found during the warranty period, the Customer shall
notify the Dealer to agree upon the terms of repairing and/or replacing of the product.

FRANÇAIS
11
Cher Client, nous vous remercions d’avoir choisi une pompe détartreuse MOULDPRO .
NOTICE TECHNIQUE
Cette notice représente un guide sûr pour l’utilisation de cette pompe MOULDPRO, il est donc
nécessaire de bien en lire chaque partie avant de les utiliser.
Cette notice contient des informations importantes pour un fonctionnement et une utilisation corrects
de ces appareils.
MOULDPRO se réserve le droit d’apporter des modifications sans obligation de préavis ni de
remplacement.
CONTROLES PRELIMINAIRES
Au moment de la livraison, sortir la pompe de l’emballage et en vérifier l’intégrité. Vérifier que les
inscriptions sur l’étiquette correspondent aux caractéristiques choisies. En cas d’anomalie, contacter
immédiatement le fournisseur et lui signaler la nature des défauts. En cas de doutes sur la sécurité de
l’appareil, ne pas l’utiliser.
DESCRIPTION
Les pompes DP 15 A et DP 30 A sont pourvues d’inverseur de flux automatisé programmable, et sont
recommandées pour le détartrage difficile. Elles travaillent en complète autonomie et sécurité en
permettant à l’utilisateur d’effectuer plusieurs opérations à la fois.
Pompes à axe vertical avec réservoir pour le détartrage des chaudières par l’intermédiaire de produits
spécifiques détartrants non acides.
Les pompes sont pourvues de raccords spéciaux avec vannes pour régler les flux et effectuer
rapidement la vidanges des boues formées à la suite de l’intervention.
Les pompes sont fournies dans des cartons robustes avec la notice d’instructions prêtes à l’emploi.
Synthèse des dépôts éventuels qui peuvent être éliminés grâce à ces pompes :
- incrustations calcaires
- incrustations de calcium et de silice.

12
INDEX
1 - NORMES - MARQUE CE page 13
2 - LES AVANTAGES DES POMPES DP 15-30 A page 13
3 - CARACTERISTIQUES TECHNIQUES page 14
4 - SERVICE ASSISTANCE CLIENTS page 14
5 - UTILISATION page 14
6 - INSTRUCTIONS POUR LA SECURITE page 16
7 - PRODUITS DETARTRANTS page 16
8 - VUES ECLATEES page 17
9 - INSTRUCTIONS POUR L’ELIMINATION page 19
10 - CONDITIONS DE GARANTIE ET ASSISTANCE APRES VENTE page 19

FRANÇAIS
13
1 - NORMES-MARQUE CE
Déclaration de conformité
Ces pompes sont conformes aux Directives, Lois et Règlements européens.
Directive Basse Tension:
73/23/EEC
93/68/EEC
Directive Compatibilité Electromagnétique:
89/336/EEC
92/31/EEC
93/68/EEC
93/97/EEC
Directive RoHS et WEEE:
02/98/EEC
02/96/EEC
03/108/EEC
QUALITE
Nos appareils sont construits avec des matériaux antiacides de la meilleure qualité et sont soumis à
des tests rigoureux de fonctionnement.
La maintenance et le fonctionnement ne créent aucun problème si l’on respecte ces instructions.
2 - LES AVANTAGES DE LA POMPE DP 15 A ET DP 30 A
Avec l’augmentation de la température, le temps
passant, les sels de calcium qui se trouvent
normalement dans l’eau précipitent sous forme de
microcristaux et se déposent sur les surfaces
métalliques des tuyaux, des serpentins, des
installations et échangeurs de chaleur avec diminution
consécutive du débit et du rendement thermique.
Pour rétablir les prestations d’origine des installations il
faut effectuer un détartrage avec des produits et des
appareils spécifiques.
Le dispositif Inverseur de flux automatique permet
d’attaquer les incrustations des deux cotés, en rendant
la désincrustation particulièrement rapide (en plus de
l’action de dissolution normale, on a un effet de
décollement du calcaire sous forme d’écailles devenu
friable à la suite de la double attaque subie) et efficace,
même en présence de tuyaux et d’échangeurs
quasiment bouchés.
Circulation
dans le sens horaire
Echangeur de chaleur
Circulation
dans le sens antihoraire

14
3 - CARACTERISTIQUES TECHNIQUES
DP 15 A
Pompe à axe vertical
Moteur 220 V - Hp 0,17
Degré de protection IP 54
Température max. 50° C
Débit 40* l/min.
Hauteur d’élévation 10* m
Raccords 1/2”
Capacité réservoir 15 l
Dimensions ø x H 35 x 48 cm
Poids Kg 6
DP 30 A
Pompe à axe vertical
Moteur 220 V - Hp 0,45
Degré de protection IP 54
Température max. 50° C
Débit 90* l/min.
Hauteur d’élévation 20* m
Raccords 1/2”
Capacité réservoir 24 l
Dimensions ø x H 40 x 63 cm
Poids Kg 10,5
* Données se référant à la sortie de pompe
4 - SERVICE ASSISTANCE CLIENTS
A chaque fois que vous appelez il faut spécifier le N° de matricule de la pompe (reporté sur le
produit et sur la boite d’emballage)
5 - MODE D’EMPLOI
5.1 - PREPARATION DE LA POMPE ET VERIFICATION DE L’ETANCHEITE
- Remplir le réservoir avec la quantité d’eau nécessaire pour
maintenir le corps de la pompe submergé pendant le
fonctionnement.
- Visser les bouts des tuyaux flexibles à l’échangeur à détartrer
- Brancher le câble d’alimentation à une prise de courant 220
V monophasé
- Mettre en marche la pompe grâce à l’interrupteur et contrôler
la tenue des raccords sur l’échangeur et sur la pompe. En
cas de pertes liquides vérifier l’intégrité des raccords et des
tuyaux et pourvoir au remplacement des pièces abimées.
- Quand l’étanchéité est sure éteindre la pompe.
- Ajouter avec précaution la quantité d’acide nécessaire pour
le détartrage en se référant à la dilution spécifiée sur la fiche
technique du produit.

FRANÇAIS
15
5.2 - PROGRAMMATION
Mettre en marche la pompe grâce à l’interrupteur.
Au moment de l’allumage le voyant lumineux “FONTIONNEMENT
HEURES” clignote sur le 0; en appuyant sur les touches DX ou SX
la pompe s’enclenchera en mode manuel et la valeur 1 s’affichera
sur l’écran.
Pour la programmation en mode automatique suivre les phases
suivantes:
1. En appuyant sur la touche + “INTERVALLE INVERS.MIN” la
valeur 1 est affichée cela signifie que l’inversion de flux se produit
toutes les minutes.
2. Pour modifier la valeur il faut appuyer une fois la touche +, cette
valeur commencera à clignoter et seulement pendant cette
phase en appuyant encore sur + cette valeur pourra être augmentée ( jusqu’à 9). Trois secondes
après cette valeur est confirmée.
3. La valeur sur l’afficheur se met à jour en décroissant. Pour connaitre la valeur imposée au début
appuyer sur la touche + pendant une seconde, la valeur se mettra à clignoter.
4. Pour modifier la valeur du “FONCTIONNEMENT HEURES” voir 2. et 3. ci dessus.
5. Pendant le fonctionnement en mode automatique, pour passer au mode manuel, il suffit d’appuyer
deux fois de suite sur les touches SX et DX.
6. Une fois terminé le temps imposé sur l’afficheur “ FONCTIONNEMENT heures” la pompe s’arrête et
l’afficheur clignote en indiquant la valeur 0.
7. Pour faire repartir la pompe il suffit d’appuyer sur les touches DX ou SX la pompe commencera à
travailler en mode manuel et sur l’afficheur “FONCTIONNEMENT HEURES” la valeur 1 sera
indiquée.
Le détartrage sera considéré terminé quand il n’ya aura plus de formation de bulles dans le tuyau de
retour et la solution est encore acide.
5.3 - NETTOYAGE DE LA POMPE
Une fois terminé le détartrage ENLEVER LE LIQUIDE ANTITARTRE DU RESERVOIR et effectuer un
lavage en faisant circuler de l’eau propre pendant 10 minutes minimum.
PRECAUTIONS
Pour garantir un bon fonctionnement et pour éviter des dommages aux appareils utiliser
exclusivement les détartrants « MOULDPRO ».
Une fois terminée la durée de la pompe, ne pas la jeter à la poubelle . La pompe
devra être transportée dans un centre autorisé pour le recyclage et elle est
considérée un électroménager.
Pendant la manutention soulever la pompe en évitant de la faire glisser pour éviter tout
dommage au réservoir.
La solution détartrante ne doit jamais dépasser la température de 50°C.
Les flexibles et les raccords peuvent s’abimer au cours du temps, prendre soin de vérifier à
chaque utilisation la tenue comme cela est indiqué dans les instructions de préparation de la
pompe.
INTERVALLO INVERS.MIN.
UMKEHRINTERVALLMIN.
BACKFLOW INTERV.MIN.
FUNZIONAMENTO ORE
FUNKTIONIEREN STUNDEN
OPERATE HOURS
SX DX
MANUAL
BLOCK
MANUAL
BLOCK

16
6 - INSTRUCTIONS POUR LA SECURITE
- Eviter l’utilisation de la pompe dans un environnement où se trouvent des liquides, gaz et poudres
inflammables ou à risque d’explosions.
- Avant de brancher la fiche à la prise électrique, s’assurer que l’interrupteur soit éteint.
- La prise de courant doit être adaptée à la fiche de la pompe. Ne pas utiliser de fiches défectueuses
ou non conformes aux normes CE.
- Si cela est nécessaire, utiliser des rallonges homologuées (CE)
- Ne pas employer d’adaptateurs pour prise. Ne pas apporter de modifications à la prise, ni au câble
électrique.
- La pompe doit être maintenue en parfaite efficience
- Durant les interventions de maintenance, contrôler que l’interrupteur est éteint et que la fiche est
débranchée.
- Les interventions de maintenance doivent être effectuées exclusivement par le personnel spécialisé
- Utiliser uniquement les pièces de rechange originales MOULDPRO
- Ne pas apporter de modifications à la pompe si elles n’ont pas été préalablement autorisées par
MOULDPRO ( demander une autorisation écrite)
- Garder la pompe hors de la portée des enfants et des personnes externes.
- Ne pas utiliser la pompe en cas de fatigue, sous l’effet de l’alcool, de médicaments ou de drogues.
- Lors de l’utilisation de la pompe, utiliser une combinaison de travail, ne pas utiliser de bijoux et
garder les cheveux attachés.
- La manipulation de liquides désincrustants demande une grande attention.
- Il faut utiliser les dispositifs de protection individuels (DPI)
7 - PRODUITS CHIMIQUES
Cuivre Acier Acier Aluminium Laiton Etain Alliages Zingués
inox légers
PRODUITS DETARTRANTS
REMOVER LIQUID ••
Détartrant liquide concentré à
action énergique pour les
installations et les échangeurs.
REMOVER PLUS LIQUID ••
liquide détartrant concentré
( non fumigatoire) action
dégraissante pour les
installations et les échangeurs.
REMOVER PLUS POWDER •••••
Détartrant en poudre concentré
( non corrosif, non fumigatoire)
pour les installations
et les échangeurs.
PRODUITS NEUTRALISANTS
NEUTRALIZER ••••••••
Poudre neutralisante pour
l’élimination de l’acidité résiduelle
après la désincrustation des
installations et des échangeurs.
Elle peut être aussi utilisée
comme neutralisant pour les
solutions détartrantes en
permettant la décharge directe
à l’égout.

FRANÇAIS
17
70
90 91
30
2
24
1
10
27
31
47
64
26
14
33
18
17
19
71
74
72
73
69
68
4
6
7
45
9
20
12
5
8
13
15
23
1. Poignée métallique
2. Moteur 220/50
4. Ecrou en laiton 6 MA
5. Frette borgne M16
6. Bague de retenue
7. Rondelle en Arnite
8. Joint pour turbine
9. Vis en PP 12b MA
10. Bride + corps pompe
12. Tuyau pour arbre
13. Turbine en PP
14. Cloison
15. Bouchon filtre en PP
17. Vis 8 MA en PP
18. Vis M6
19. Réservoir
20. Joint vis 12 M
23. Bouchon réservoir
24. Joint bride moteur
26. Joint bouchon filtre
27. Porte-câble pour bride
30. Tube transp. mt 2x2 + racc. 1/2”
31. Bague 3/4”
33. Joint vis turbine
45. Joint pour papillon inverseur
47. Raccord 3/4” x 16
64. Coude 3/4”
68. Carte électronique
69. Clavier
70. Couvre-hélice de ventilation
pour moteur
72. Palier d’étanchéité
73. Interrupteur
74. Bride moteur
90. Réductions
91. Raccord terminal 1/2”
8 - VUE ECLATEE
DP 15 A
N.B.: pour le choix des pièces de rechange spécifier toujours le modèle DP 15 A

18
DP 30 A
N.B.: pour le choix des pièces de rechange spécifier toujours le modèle DP 30 A
70
90 91
30
2
24
1
10
27
31
47
64
26
14
33
18
17
19
71
74
72
73
69
68
4
6
7
45
9
20
12
5
8
13
15
23
1. Poignée métallique
2. Moteur 220/50
4. Ecrou en laiton 6 MA
5. Frette borgne M16
6. Bague de retenue
7. Rondelle en Arnite
8. Joint pour turbine
9. Vis en PP 12b MA
10. Bride + corps pompe
12. Tuyau pour arbre
13. Turbine en PP
14. Cloison
15. Bouchon filtre en PP
17. Vis 8 MA en PP
18. Vis M6
19. Réservoir
20. Joint vis 12 M
23. Bouchon réservoir
24. Joint bride moteur
26. Joint bouchon filtre
27. Porte-câble pour bride
30. Tube transp. mt 2x2 + racc. 1/2”
31. Bague 3/4”
33. Joint vis turbine
45. Joint pour papillon inverseur
47. Raccord 3/4” x 16
64. Coude 3/4”
68. Carte électronique
69. Clavier
70. Couvre-hélice de ventilation
pour moteur
72. Palier d’étanchéité
73. Interrupteur
74. Bride moteur
90. Réductions
91. Raccord terminal 1/2”

FRANÇAIS
19
9 - INSTRUCTIONS POUR L’ELIMINATION
Selon les la directive WEEE 2002/96/EC sur les déchets électriques et
électroniques, lorsque la pompe n’est plus utilisée elle devra être éliminée dans un
centre de stockage des déchets RAEE – WEEE autorisé pour l’élimination des
déchets électriques et électroniques, ou bien contacter directement votre
revendeur.
10 - CONDITIONS DE GARANTIE ET D’ASSISTANCE APRES-VENTE
MOULDPRO garantit que les produits vendus sont exempts de défauts de conception, de fabrication
ou de vices inhérents aux matériaux utilisés, dans les conditions d’utilisation normales et selon les
instructions reportées dans cette notice technique fournie avec ce produit.
MOULDPRO ayant siège à Baltorpbakken 10, DK - 2750 Ballerup - Denmark,, garantit ses propres
appareils contre tous défauts de conformité se manifestant dans les 24 mois à partir de la date d’achat,
même dans le cas où des interventions de garantie aient été effectuées durant cette période du
moment qu’elle soit prouvée par un document fiscal ou équivalent.
La garantie couvre toutes les parties composant l’appareil et inclut la réparation, ou si nécessaire le
remplacement, gratuit des pièces qui, selon l’avis de l’Assistance technique présente des défauts de
conformité.
La garantie ne couvre pas les parties esthétiques ou les parties qui sont sujettes à l’usure. Elle ne
couvre pas non plus tous les dommages ou les pannes dues à des causes non imputables au
producteur, par exemple transport, mauvaise installation ou manutention, écarts de tension électriques
et/ou de pression hydrauliques, coups de foudre, corrosion, excès d’humidité, chocs ou causes de
force majeure.
La garantie est valable à condition que durant l’installation, utilisation ou manutention, toutes les
indications fournies par MOULDPRO avec le produit aient été respectées.
Si des défauts de conformité du produit pendant la période de garantie devaient se présenter, le Client
doit s’adresser à la structure d’assistance compétente pour des accords sur les modalités de
réparation et/ou de remplacement du produit.

Mouldpro Aps - Baltorpbakken 10 DK - 2750 Ballerup - Denmark
Phone: [phone] Fax: [phone]
www.mouldpro.com [e-mail]
ZCA.016.21 REV. 00/11
