Msw Msw-md32-eco User manual

BEDIENUNGSANLEITUNG

EXPONDO.DE

MAGNETIC DRILL

MSW-MD32-ECO

MSW-MD32-PRO

MSW-MD60-ECO

MSW-MD60-PRO

 Deutsch

 English

 Polski

 Česky

 Français

 Italiano

 Español

NAZWA PRODUKTU WIERTARKA MAGNETYCZNA

PRODUKTNAME MAGNETBOHRMASCHINE

PRODUCT NAME MAGNETIC DRILL

NOM DU PRODUIT PERCEUSES MAGNÉTIQUES

NOME DEL PRODOTTO TRAPANO MAGNETICO

NOMBRE DEL PRODUCTO TALADRO MAGNÉTICO

NÁZEV VÝROBKU MAGNETICKÁ VRTAČKA

MODEL PRODUKTU

MSW-MD32-ECO

MSW-MD32-PRO

MSW-MD60-ECO

MSW-MD60-PRO

MODELL

PRODUCT MODEL

MODÈLE

MODELLO

MODELO

MODEL VÝROBKU

NAZWA PRODUCENTA

EXPONDO POLSKA SP. Z O.O. SP. K.

NAME DES HERSTELLERS

MANUFACTURER NAME

NOM DU FABRICANT

NOME DEL PRODUTTORE

NOMBRE DEL FABRICANTE

NÁZEV VÝROBCE

ADRES PRODUCENTA

UL. DEKORACYJNA 3, 65-155 ZIELONA GÓRA | POLAND, EU

ANSCHRIFT DES HERSTELLERS

MANUFACTURER ADDRESS

ADRESSE DU FABRICANT

INDIRIZZO DEL FORNITORE

DIRECCIÓN DEL FABRICANTE

ADRESA VÝROBCE

Rev. 27.03.2018

BEDIENUNGSANLEITUNG

Rev. 27.03.2018

Die originale Anweisung ist die deutschsprachige Fassung.

Sonstige Sprachfassungen sind Übersetzungen aus der

deutschen Sprache.

I. GRUNDLEGENDE SICHERHEITSHINWEISE

1. Der Arbeitsplatz ist sauber zu halten. Nicht

aufgeräumte Zonen können zu Unfällen führen.

2. Bedingungen am Arbeitsplatz müssen beachtet

werden. Nicht in feuchter bzw. nasser Umgebung

arbeiten (Regen, feuchter Boden). Der Arbeitsplatz

sollte gut gesichert sein. Die Maschine kann

im Betrieb sowie beim Ein – und Ausschalten

Funken erzeugen. Nicht in explosionsgefährdeter

Umgebung (in der Nähe von Lack, Farben, Benzin,

Lösungsmitteln, Gasen, Klebestoen, leicht

entammbaren bzw. explosiven Flüssigkeiten und

Gasen) verwenden.

3. Ausreichend Schutz vor elektrischem Schlag sowie

vor dem Kontakt mit geerdeten Oberächen,

z.B. Rohren, Radiatoren, Heizkörpern, Öfen und

Kühlschrankgehäusen gewährleisten.

4. Kinder und Dritte vom Arbeitsplatz fernhalten.

5. Nicht verwendete Maschinen sollen trocken und in

einem geschlossenen Raum aufbewahrt werden.

6. Maschine nicht überlasten. Die Maschine bietet

optimale Leistung und Sicherheit bei den

vorgegebenen Parametern.

7. Nur geeignetes, zweckmäßiges Werkzeug

verwenden. Für keine Aufgaben verwenden, für die

das Werkzeug, bzw. Ansatzstück, nicht bestimmt ist.

Nicht zweckentfremdet einsetzen.

8. Entsprechende Bekleidung tragen. Lose

Kleidungsstücke und Schmuck können sich in

beweglichen Bauteilen der Maschine verfangen. Bei

der Arbeit im Freien werden Gummihandschuhe und

Antirutsch-Schuhwerk empfohlen. Langes Haar muss

bei der Arbeit abgedeckt sein.

9. Bei besonders staubreichen Arbeitsvorgängen

Schutzbrille und Staubmaske tragen.

10. Anschlusskabel nicht überlasten. Die Maschine nicht

am Kabel tragen. Zum Ausschalten nicht am Kabel

ziehen. Kabel von Wärmequellen, Ölbehältern und

scharfen Kanten fernhalten.

Die Bedienungsanleitung ist sorgfältig zu lesen.

Elektrische Geräte dürfen nicht mit dem

Hausmüll entsorgt werden.

Das Gerät entspricht der CE-Erklärung.

Es sind Schutzbrillen zu verwenden.

Es sind Hörschutzmittel zu verwenden.

Es ist eine Schutzmaske zu verwenden.

Es sind Schutzschuhe zu verwenden.

Dies ist ein Gerät der 2. Schutzklasse mit

doppelter Isolierung.

Achtung! Schutzhandschuhe tragen.

HINWEIS! In der vorliegenden Anleitung sind

Beispielbilder vorhanden, die von dem tatsächlichen

Aussehen der Maschine abweichen können.

11. Arbeitsplatz sichern. Es wird empfohlen,

Schraubzwingen bzw. Schraubstöcke zur Fixierung

zu verwenden. Während der Arbeit immer auf die

Hände achten.

12. Man sollte sich nicht übernehmen. Immer

entsprechende Körperhaltung und Gleichgewicht

beim Arbeiten halten.

13. Die Maschine muss fest in der Hand gehalten

werden. Wenn die Maschine in Betrieb ist, immer an

dem daran befestigten Gri halten.

14. Werkzeuge in einem einwandfreien Zustand halten.

Die Werkzeuge sollten für optimale Leistung scharf

und sauber sein. Hinweise bezüglich Schmieren und

Erneuern von Zubehör einhalten. Kabelverlängerung

immer auf Beschädigungen prüfen und ggf.

erneuern. Handgrie müssen immer trocken, sauber,

sowie öl-und schmierfrei sein.

15. Vor Wartung und Zubehöraustausch (Meißel, Bohrer,

Messer) und bei Nichtverwendung die Maschine

ausschalten und den Stecker ziehen.

16. Einstellschlüssel entfernen. Immer vor

Inbetriebnahme überprüfen, dass alle

Einstellschlüssel entfernt sind.

17. Zufälliges Einschalten vermeiden. Die Maschine

nicht an Strom angeschlossen und mit dem Finger

auf dem Hauptschalter tragen. Sicherstellen,

dass der Hauptschalter sich in Position „AUS”

bendet, während die Maschine an das Stromnetz

angeschlossen wird.

18. Bei der Arbeit im Freien nur entsprechendes

Verlängerungskabel für den Außenbereich

verwenden.

19. Die Arbeit mit der Maschine erfordert Wachsamkeit

und Sorgfalt. Maschine nicht bei Müdigkeit

bedienen.

20. Beschädigte Bauteile sind sorgfältig zu prüfen. Vor

Fortsetzung des Betriebs sollten Gehäuseteile und

sonstige Bauteile sorgfältig geprüft werden um

festzustellen, ob diese Bauteile eine entsprechende

Funktion gewähren. Bewegliche Bauteile auf

Ausrichtung, Verbindungen, Montage und sonstige

Bedingungen prüfen, die die Funktion der Bauteile

beeinträchtigen können. Bei Beschädigung

die betroenen Geräteteile entsprechend vom

zugelassenen Service instand setzen oder erneuern

lassen, sofern nichts anderes in der vorliegenden

Anleitung beschrieben ist. Beschädigte Schalter

sind vom zugelassenen Service auszutauschen. Die

Maschine darf nicht betrieben werden, wenn die

Schalter ihre Funktionen nicht gewähren.

21. Maschine nur bestimmungsgemäß verwenden.

22. Zur Gewährleistung der operativen Integrität

der Maschine dürfen werkseitig installierte

Schutzvorrichtungen oder Schrauben nicht entfernt

werden.

23. Keine beweglichen Bauteile anfassen, wenn die

Maschine an das Stromnetz angeschlossen ist.

24. Es wird empfohlen, das Werkzeug mit niedrigerer

Eingangsbelastung zu verwenden, als auf dem

Typenschild angegeben, damit die Eektivität der

Maschine erhöht und der Verschleiß reduziert

werden kann.

25. Kunststoteile nicht mit Lösungsmitteln reinigen.

Benzin, Verdünnungsmittel, Benzol, Alkohol oder Öl

können die Kunststoteile beschädigen. Mit einem

weichen Tuch mit Wasser und Seife reinigen.

2 3

Produktname Magnetbohrmaschine

Modell MSW-

MD32-

ECO

MSW-

MD32-

PRO

MSW-

MD60-

ECO

MSW-

MD60-

PRO

Nennspan-

nung [V~]/

Frequenz [Hz]

230/50

Nennleistung

[W]

1380 1680

Gewicht [kg] 20

Kapazität

Kühlbehälter

[ml]

300

Leerlaufdreh-

zahl ohne Last

[U/min]

600 370

Max. Anzie-

hung [N]

18000

Durchmesser

Gewinde-

schneide-

bohrer

M14 M25

Durchmesser

Krohnenboh-

rer [mm]

35 60

Durchmesser

Bohrer [mm]

19 28

4 5

26. Bei Störungen sich an den zugelassenen Service

wenden.

27. Nur originale Ersatzteile verwenden.

28. Die Maschine nur zum Wechsel der Kohlebürsten

demontieren.

29. Beim Transport und der Verlagerung der

Magnetbohrmaschine vom Lagerplatz zum

Verwendungsort sollten die Grundsätze der

Sicherheit und des Gesundheitsschutzes bei der

Arbeit im Zusammenhang mit Transportarbeiten

per Hand in dem Land, in dem die Abbruchhämmer

verwendet werden, berücksichtigt werden.

30. Es ist nicht gestattet, auf die Maschine zu steigen.

II. SICHERHEITSHINWEISE FÜR DIE NUTZUNG DES GERÄTES

1. Augen mit Schutzbrille schützen.

2. Tragen Sie eine Staubmaske.

3. Gehörschutz verwenden.

4. Auf die richtige Einstellung des Handgris achten.

5. Es wird empfohlen den Seitenhandgri zu

verwenden.

6. Sichere Arbeit hängt von der Körperhaltung ab.

7. Bei der Arbeit in der Höhe auf Personen und

Gegenstände auf tiefer gelegenen Flächen achten.

8. Beider Arbeit mit dem Gerät immerSicherheitsschuhe

tragen.

Werden die Anweisungen und Sicherheitshinweise

verletzt kann das zu ernsthaften Körperverletzungen

oder zum Tod führen!

III. TECHNISCHE DATEN

IV. EINSATZBEREICHE

Magnetbohrer sind für das präzise Bohren in

ferromagnetischen Materialien ausgelegt. Das Bohren kann

in einer vertikalen, horizontalen Position sowie über dem

Kopf durchgeführt werden.

ACHTUNG! Es sollte daran erinnert werden, dass während

des Betriebs eine geeignete Oberäche und Dicke

(mindestens 10 mm) aus ferromagnetischem Material zur

Verfügung stehen sollte.

V. VOR VERWENDUNG

1. Stromquelle.

Es ist sicherzustellen, dass die Spannung an der

Stromquelle den Angaben auf dem Typenschild des

Produkts entspricht.

2. Hauptschalter.

Es ist sicherzustellen, dass der Hauptschalter in

Position „AUS” steht. Wird das Gerät an das Stromnetz

angeschlossen, während der Hauptschalter sich in

Position „AN” bendet, kann das zu Unfällen führen.

3. Verlängerungskabel.

Verfügt der Arbeitsplatz nicht über eine

Stromquelle, sollte ein Verlängerungskabel mit

einem ausreichenden Querschnitt (Dicke) und einer

ausreichenden Nennleistung verwendet werden. Das

Verlängerungskabel sollte so kurz wie möglich sein.

4. Überprüfung der Werkzeuge im Gerät.

Umden Bohrerin derSpindel zumontieren, schrauben

Sie das Bohrfutter mit dem Bohrfutterschlüssel ab,

führen den Bohrer in die Spindel ein und schrauben

dann die Spindel mit einem Bohrschlüssel ein.

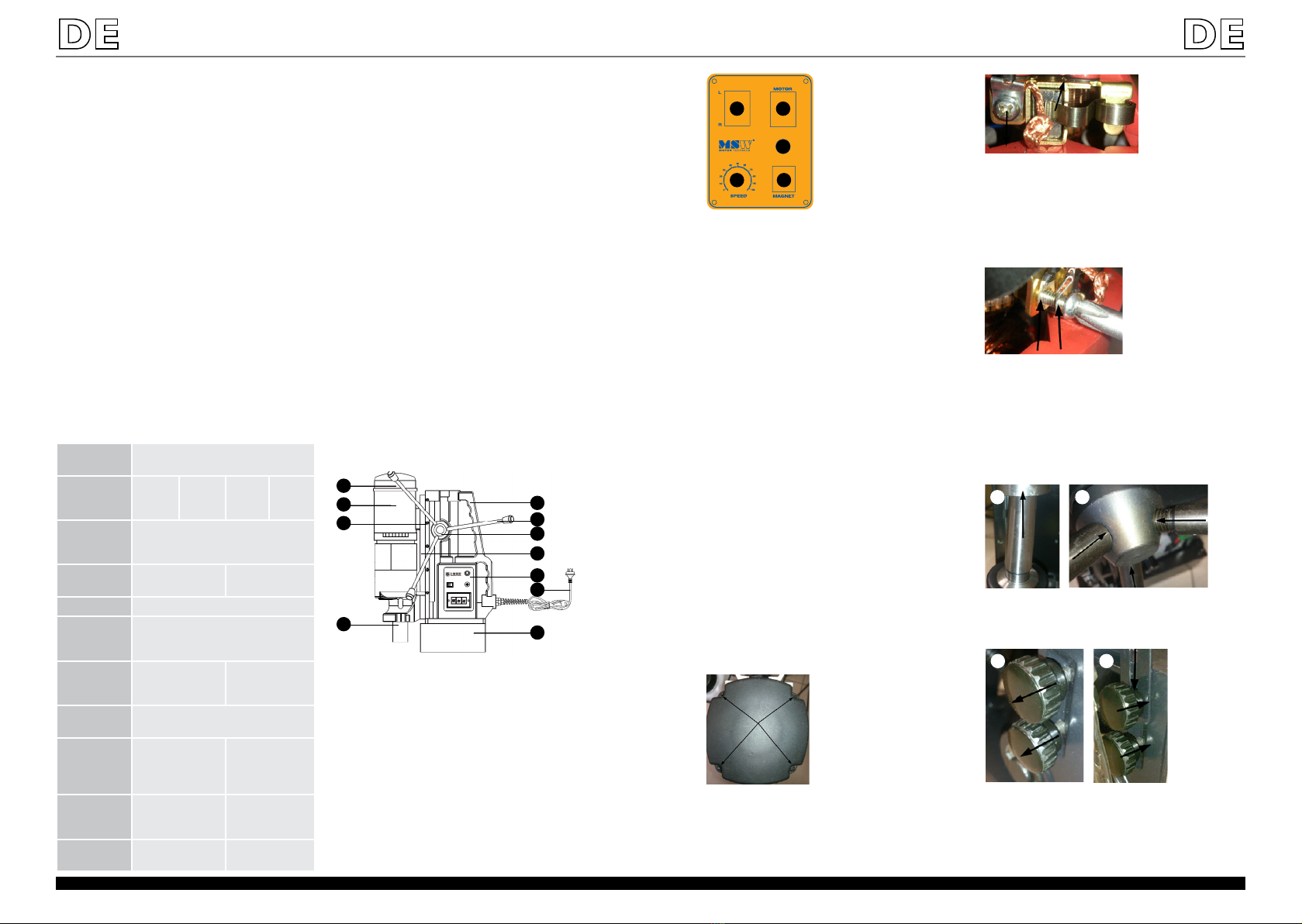

VI. BESCHREIBUNG DES GERÄTES

1. Luftansaug-/Motorkohlebürsten-Abdeckung

2. Motor

3. Befestigungsschrauben

4. Spindel

5. Halterung/Transportgri

6. Grie zum Einstellen der Bohrerhöhe

7. Hebel zum Anheben/Absenken des Geräts

8. Schiene

9. Bedienfeld

10. Netzkabel

11. Magnet

Beschreibung des Bedienfeldes:

Modelle MSW-MD32-ECO/MSW-MD32-PRO/

MSW-MD60-ECO/MSW-MD60-PRO:

A. Umdrehungen:

L – links; R – rechts;

O – neutrale Stellung

B. Schalter Bohrmotor:

I – Gerät einschalten;

0 – Gerät ausschalten

C. Sicherung

D. Magnetschalter:

I – Magnet aktiv;

0 – Magnet inaktiv

E. Bohrgeschwindigkeits-

regler

VII. VERWENDUNG DES GERÄTES

1. Gießen Sie sauberes Wasser oder ein anderes

Kühlmittel in den Kühlmittelbehälter.

2. Das Gerät ist auf das Werkstück aufzusetzen und

mit einem Gurt zu befestigen; das Gerät an die

Stromversorgung anschließen und den Magneten

einschalten.

3. Stellen Sie die Drehrichtung ein; schalten Sie das Gerät

ein, stellen Sie die Geschwindigkeit entsprechend der

durchzuführenden Arbeit ein; beginnen Sie mit der

niedrigsten Umdrehungszahl zu arbeiten.

4. Schrauben Sie das Ventil des Kühlmittelbehälters ab

und stellen Sie den Schlauch des Kühlmitteltanks auf

die Bohrung ein.

5. Heben Sie das Gerät nach Abschluss der Arbeit

mit dem Handgri für die Höheneinstellung an,

reduzieren Sie die Geschwindigkeit des Geräts und

schalten Sie das Gerät aus.

6. Schalten Sie den Magneten aus, trennen Sie das Gerät

vom Stromnetz, schnallen Sie den Sicherheitsgurt ab.

ACHTUNG! Nach max. 3 Stunden ununterbrochenen

Betriebs sollte eine Pause von ca. 30 Minuten

eingelegt werden.

VIII. AUSTAUSCH DER KOHLENBÜRSTE

Beim Betrieb werden die Kohlenbürsten gleichmäßig

abgenutzt. Wird das Isolierungsstück im Innenbereich

der Bürste blank und kommt es zum Kontakt mit dem

Kommutator wird der Motor automatisch ausgeschaltet.

Danach müssen die Bürsten gleichzeitig gegen Neue

desselben Typs ausgetauscht werden.

Achtung! Vor dem Austausch der Bürsten hat man sich

zu vergewissern, dass das Gerät ausgeschaltet und die

Versorgungsleitung abgetrennt wurde.

Um die Kohlenbürsten auszutauschen hat man folgendes

zu tun:

Die vier Schrauben des Kohlebürstengehäuses lösen:

Heben Sie das Gehäuse vorsichtig an, bewegen Sie

den Bürstenschutz nach oben und schrauben Sie die

Befestigungsschraube ab:

Entfernen Sie die gebrauchte Kohlebürste. Setzen

Sie eine neue Kohlebürste des gleichen Typs ein.

Ziehen Sie die Bürstenbefestigungsschraube fest

und den Kohlebürstenschutz an. Ziehen Sie dann das

Kohlebürstengehäuse an und schrauben Sie es fest.

ACHTUNG! Achten Sie beim Einbau und Einschrauben einer

neuen Bürste darauf, die Befestigungsschraube durch beide

Ösen zu führen:

IX. INSTALLATION/DEMONTAGE BESTIMMTER

KOMPONENTEN

1. Montage des Bohrfutters:

Schieben Sie das Bohrfutter in das Gerät, drehen Sie

den Gri am Ende der Einführung vorsichtig, damit

dieser richtig "einschnappt”:

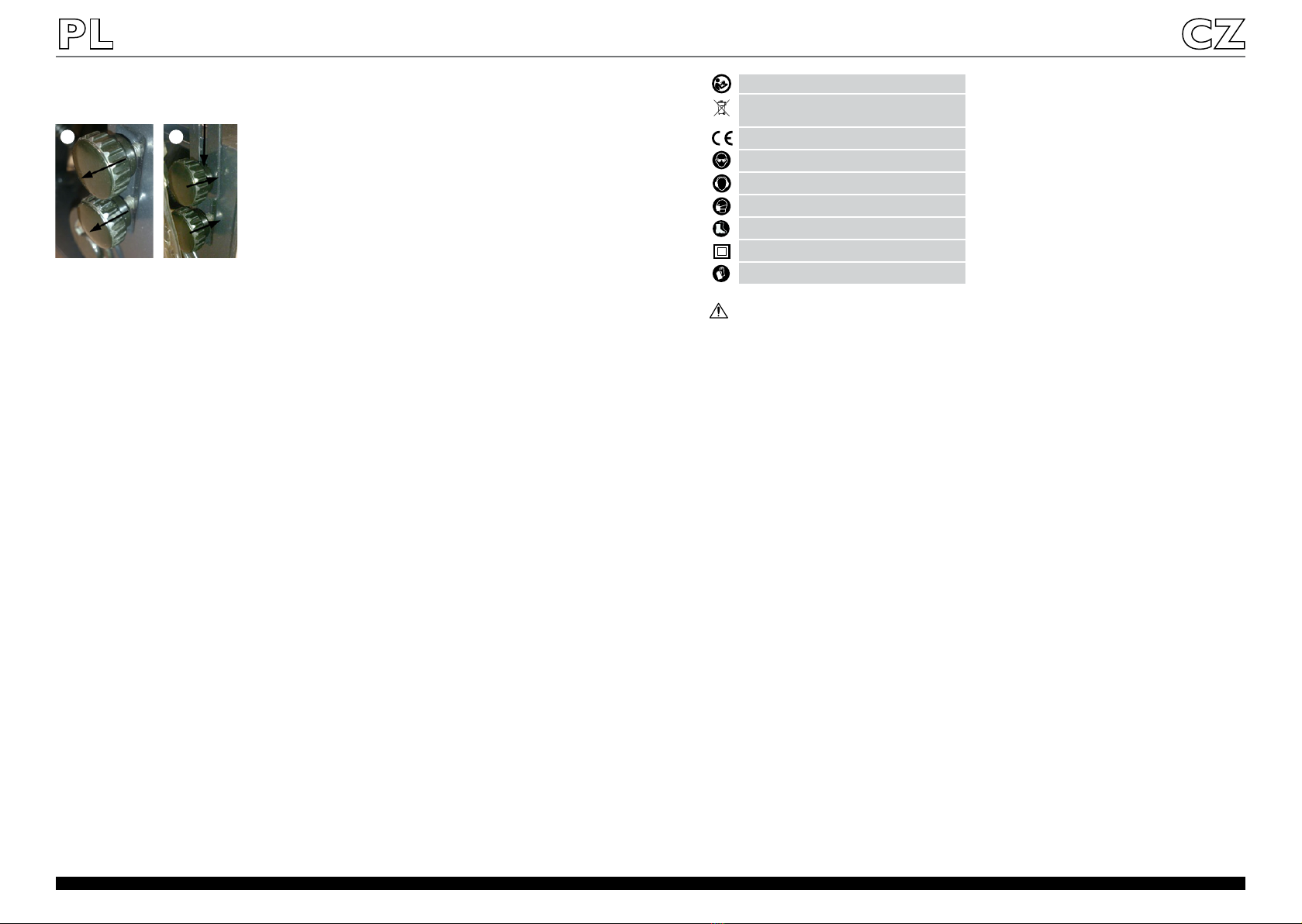

2. Installation der Bohrhöhenverstellungsklammern:

Die Grie müssen im Uhrzeigersinn geschraubt

werden:

1 2

A B

E D

3. Installation des Kühlmittelbehälters:

Lösen Sie die Befestigungsmuttern des Behälters:

4. Schieben Sie den Halter des Behälters auf die losen

Muttern und drehen Sie diese dann fest:

3 4

X. BEDIENUNG UND KONTROLLE DES GERÄTES

1. Gerätekontrolle.

Da der Verschleiß von Werkzeugen die Motorleistung

beeinträchtigt, sind abgenutzte Verschleißteile

umgehend zu erneuern.

Rev. 27.03.2018 Rev. 27.03.2018

2. Kontrolle der Befestigungsschrauben.

Befestigungsschrauben sind regelmäßig auf festen

Sitz zu prüfen und ggf. festzuziehen. Wird dies nicht

getan, besteht Verletzungsgefahr.

3. Bedienung des Motors.

Der Rotor des Motors ist das Herzstück des Gerätes.

Er soll vor Beschädigung und Verunreinigung mit

Wasser bzw. Öl geschützt werden.

4. Kontrolle der Motorbürsten.

Der Motor verwendet Kohlebürsten, die

abgenutzt werden. Stark abgenutzte Kohlebürsten

beeinträchtigen die Motorleistung. Bei Kohlebürsten

mit der Auto-Stop-Funktion wird der Motor

automatisch angehalten. Abgenutzte Kohlebürsten

müssen erneuert werden, wobei beide Kohlebürsten

durch neue zu ersetzen sind. Kohlebürsten sollten

immer sauber gehalten werden. Ihr ungehindertes

Gleiten innerhalb der Kohlebürstenhalter muss

gewährleistet werden.

5. Reinigung des Geräts.

Um das Gerät sauber zu halten, ist es mit Wasser

und Seife unter Anwendung von einem sanften Tuch

zu reinigen. Man darf weder Bürsten noch andere

Reinigungsgeräte verwenden, die zur Entstehung

von Rissen/zur Beschädigung des Geräts führen

können. Man muss vermeiden, dass Wasser durch

die Belüftungsönungen am Gehäuse ins Innere

gelangt. Die Belüftungsönungen sind mit Pinsel

und Druckluft zu reinigen.

XI. TRANSPORT UND LAGERUNG

Beim Transport sollte die Maschine vor Schütteln und

Stürzen geschützt und nicht auf den Kopf gestellt werden.

Lagern Sie sie in einer gut durchlüfteten Umgebung mit

trockener Luft und ohne korrosive Gase.

XII. REGELMÄSSIGE PRÜFUNG DER MASCHINE

Prüfen Sie regelmäßig, ob Elemente der Maschine

Beschädigungen aufweisen. Sollte dies der Fall sein, darf

die Maschine nicht mehr benutzt werden. Wenden Sie

sich umgehend an Ihren Verkäufer, um Nachbesserungen

vorzunehmen.

Was tun im Problemfall?

Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende

Angaben vor:

• Rechnungs – und Seriennummer (letztere nden Sie

auf dem Typenschild).

• ggf. ein Foto des defekten Teils.

• Ihr Servicemitarbeiter kann besser eingrenzen worin

das Problem besteht, wenn Sie es so präzise wie

möglich beschreiben. Je detaillierter Ihre Angaben

sind, umso schneller kann Ihnen geholfen werden!

ACHTUNG: Önen Sie die Maschine niemals ohne

Rücksprache mit dem Kundenservice. Dies kann Ihren

Gewährleistungsanspruch beeinträchtigen!

The original operation manual is in German. Other

language versions are translations from German.

I. SAFETY INSTRUCTIONS

1. Keep the work area clean. Cluttered areas can cause

injuries.

2. Consider the work area environment before starting

to work. Don’t expose power tools to rain or wet soil.

Don’t use power tools in damp or wet locations. The

work area should be well secured. Don’t use the tool

in the presence of ammable liquids or gases. Power

tools produce sparks during normal operation or

when switching ON/OFF. Never use power tools in

dangerous sites containing lacquer, paint, benzene,

thinner, gasoline, gases, adhesive agents, and other

materials which are combustible or explosive.

3. Provide sucient protection against electric shock.

Prevent body contact with grounded surfaces.

For example: pipes, radiators, ranges, refrigerator

enclosures.

4. Keep children and third parties away from the work

area.

5. Store unused tools. When not in use, tools should be

stored in dry and high or locked-up place out of the

reach of children.

6. Do not overload the machine! To ensure an optimum

performance and safety of the machine, only use it

within the set parameters.

7. Use only suitable tools. Don’t use small tools or

attachments. Don’t use tools for not intended

purposes. For example: don’t use circular saws for

cutting tree limbs or logs.

8. Dress appropriately. Do not wear loose clothing

or jewellery. They can get caught in the moving

parts. Rubber gloves and non-skid footwear are

recommended when working outdoors. Wear

protective hair covering to contain long hair.

9. Use safety glasses. Also use face or dust mask if the

cutting operation is dusty.

10. Do not damage the connection cable. Never carry

the tool by the cord or yank the cord to disconnect

it from the power source. Keep the cord away from

heat and oil sources and sharp edges.

Operation manual must be read carefully.

Never dispose of electrical equipment together

with household waste.

This machine conforms to CE declarations.

Safety goggles must be used.

Ear protection must be used.

Safety mask must be used.

Protective footwear must be used.

II protection class machine with double

insulation.

Attention! Wear protective gloves.

PLEASE NOTE! Drawings in this manual are for

illustration purposes only and in some details may

dier from the actual machine.

11. Secure the work area. It is recommended to use

clamps or a vice for xation. Please pay special

attention to your hands when operating the machine.

12. Do not overreach yourself. Keep proper footing and

balance at all times.

13. Hold the machine rmly with both hands. When

using the machine, hold it by the handles provided

with the machine.

14. Maintain tools with care. Keep tools clean for a better

and safer performance. Follow the instructions for

changing accessories. Inspect the extension cords

periodically and replace if damaged. Keep handles

dry, clean, and free from oil and grease.

15. Switch o the machine and disconnect the cable

before performing maintenance or changing

accessories.

16. Remove adjusting keys and wrenches. Always make

sure that keys and adjusting wrenches are removed

from the tool before turning it on.

17. Avoid unintentional starting. Don’t carry a plugged-

in tool with your ngers on the switch. Be sure the

tool is switched o when plugging it in.

18. During outdoor work use extension cords intended

for outdoor use.

19. Stay alert when operating the machine. Do not

operate the tool when you are tired.

20. Check damaged parts. Before further use of the

tool, any part of the casing or other parts that are

damaged should be carefully checked to determine

if they will operate properly and perform their

intended function. Check for alignment of moving

parts, mounting, and any other conditions that

may aect its operation. A damaged part should

be properly repaired or replaced by an authorized

service centre unless otherwise indicated elsewhere

in this instruction manual. Defective switches should

be replaced by an authorized service centre. Do not

use the tool if the switch does not turn it on and o.

21. Do not use power tools for applications other than

those specied in the instructions (other than that

for which it was designed).

22. To ensure the designed operational integrity of

power tools, do not remove installed covers or

screws.

23. Do not touch movable parts or accessories unless

the power source has been disconnected.

24. Use your tool at a lower input load than specied

on the nameplate to increase working eciency and

decrease the wearing out process.

25. Do not wipe any plastic parts with solvents. Solvents

such as gasoline, thinner, benzene, alcohol, ammonia

and oil may damage and crack the plastic parts. Do

not wipe them with such solvents. Wipe the plastic

parts with a soft cloth lightly dampened with soapy

water.

26. Consult an authorized service agent in the event of

power tool failure.

27. Use only original replacement parts.

28. This tool should only be disassembled for

replacement of carbon brushes.

29. For transporting and moving magnetic drills from

storage to the place of use, it is necessary to take into

account the health and safety rules during manual

transport works that are in force in the country where

the demolition hammers are used.

30. It is not allowed to climb onto the machine.

USER MANUAL

Rev. 27.03.2018 Rev. 27.03.2018

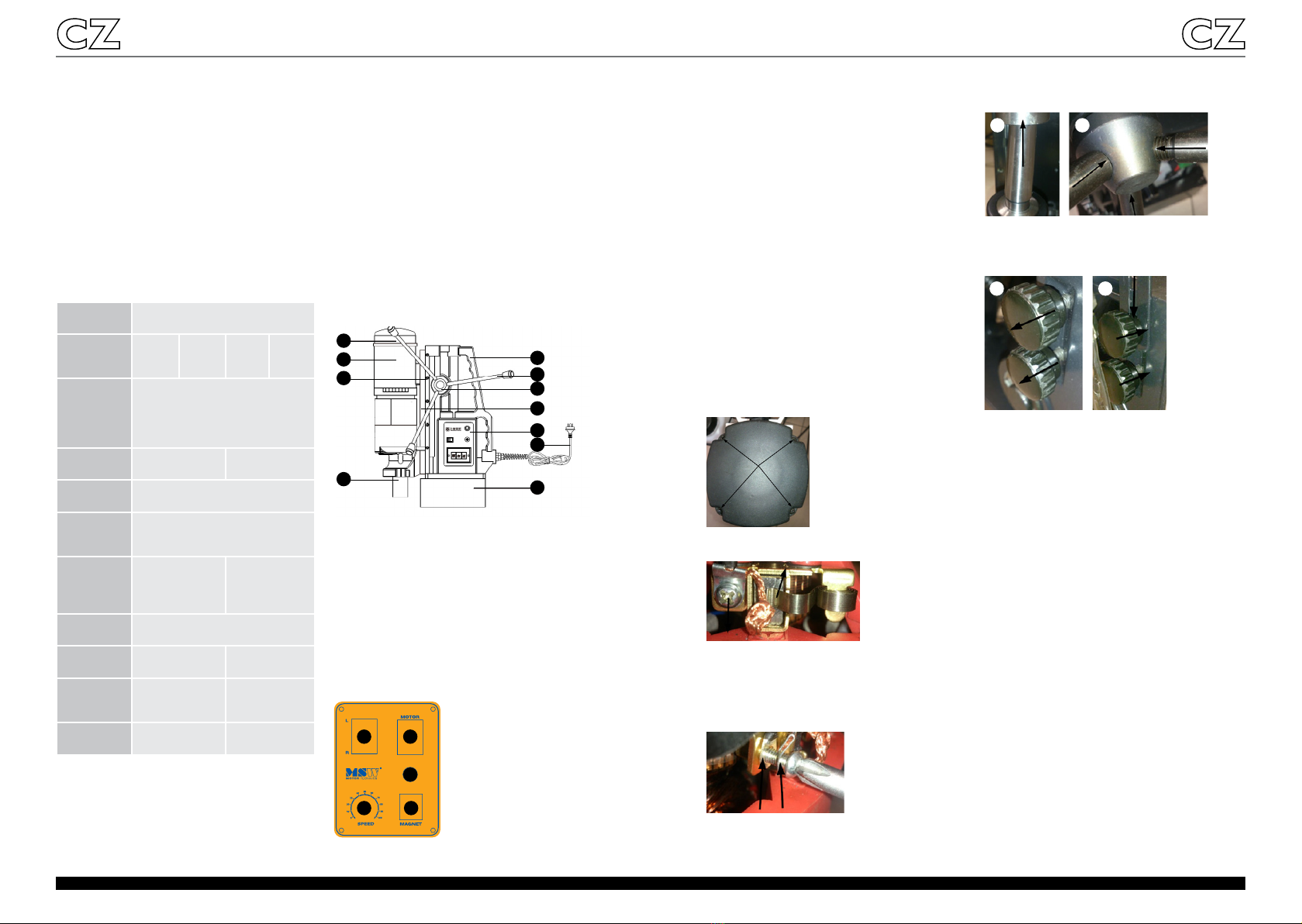

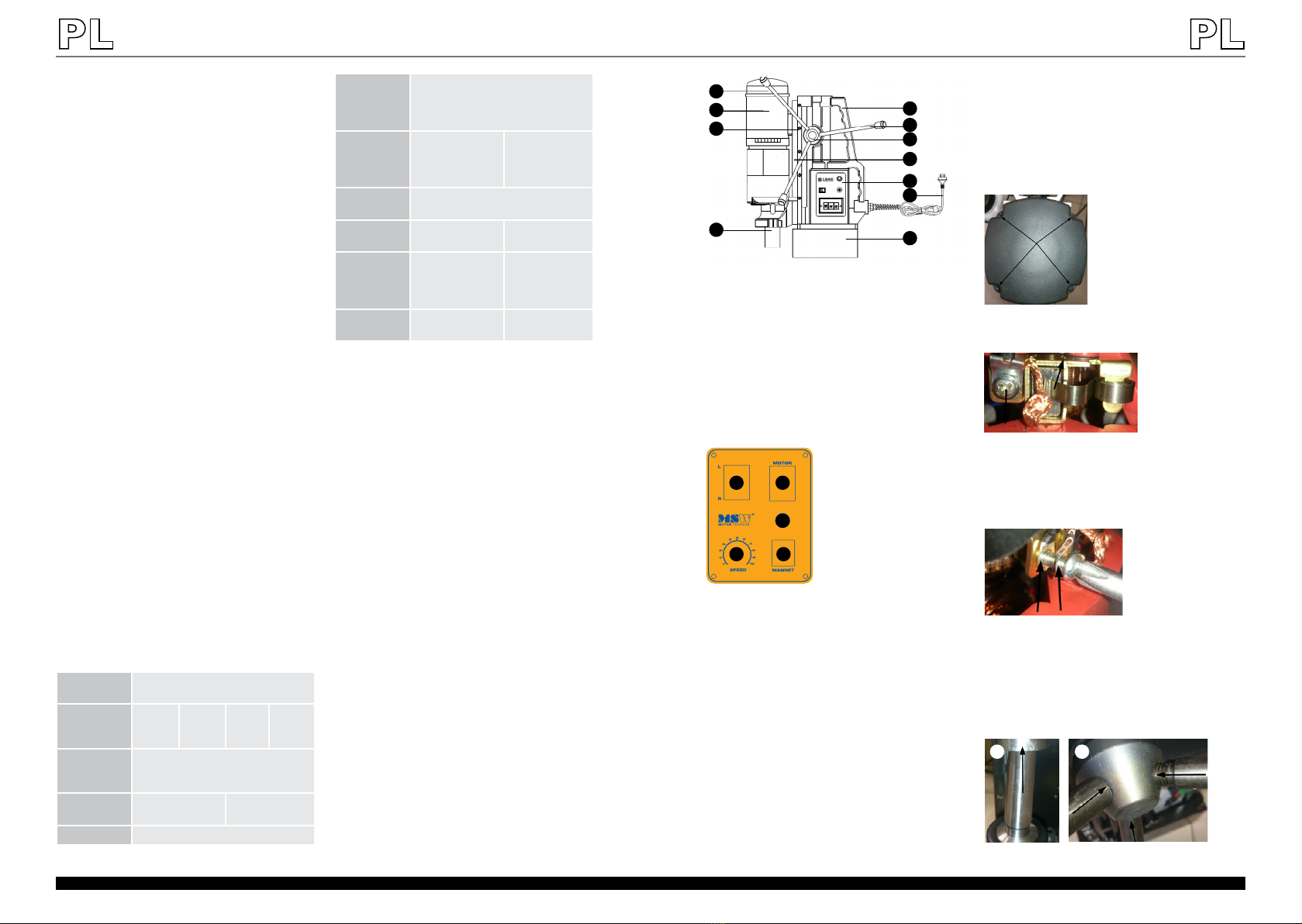

A. rotations: L – left;

R – right; O – neutral

position

B. drill motor switch:

I – switching on the

device; 0 – switching

o the device

C. fuse

D. magnet switch:

I – active magnet;

0 – magnet inactive

E. drill rotation speed

controller

3. Set the rotation direction, switch on the device, adjust

the rotations to the operation performed and start

operation at the lowest rotation speed.

4. Unscrew the valve of the small coolant reservoir, set

the hose of the small coolant tank to the hole being

made.

5. After the operation is nished, lift the device up by

means of the height adjustment handle, reduce the

device rotation speed and switch the device o.

6. Switch o the magnet, disconnect the device from the

power supply, unclip the safety belt.

NOTE! After max. 3h of continuous operation with the

device, it is necessary to take a break of ca. 30 min. at

work with the device.

VIII. REPLACING CARBON BRUSHES

When the device is operated, carbon brushes steadily wear

out. When the insulation tip integrated inside the brush gets

revealed and touches the commutator it will trip the engine

automatically. When this happens, both brushes must be

replaced with new brushes of the same type.

Attention! Before commencing carbon-brush replacement,

make sure the device is switched o and the power cord is

unplugged.

To replace carbon brushes:

Unscrew the 4 bolts of the carbon brush housing:

Lift the housing gently and move the brush protection

upwards and unscrew the brush xing screw:

Remove the used carbon brush, in its place it is necessary

to insert a new carbon brush of the same type. Tighten the

brush xing screw, put on the carbon brush protection and

put on and screw the carbon brush housing.

NOTE! When installing and screwing a new brush, remember

to put the xing screw through both eyelets:

IX. ASSEMBLY/DISASSEMBLY OF THE

DEVICE’S ELEMENTS

1. Assembling of the drill chuck:

Slide the drill chuck into the device, at the end of

inserting, gently turn the handle so that it will “click”

properly:

2. Installation of the drill height adjustment handles:

The handles must be screwed by turning them

clockwise:

1 2

Product name Magnetic Drill

Model MSW-

MD32-

ECO

MSW-

MD32-

PRO

MSW-

MD60-

ECO

MSW-

MD60-

PRO

Rated volt-

age[~V]/Fre-

quency [Hz]

230/50

Rated power

[W]

1380 1680

Weight [kg] 20

Capacity of

the small

cooling tank

[ml]

300

Rotational

speed without

load [rpm]

600 370

Maximum

attraction [N]

18000

Screw tap

diameter

M14 M25

Diameter of

lace drill [mm]

35 60

Drill diameter

[mm]

19 28

II. PRECAUTIONS ON USING THE MACHINE

1. Wear protective glasses to protect your eyes.

2. Use dust masks.

3. Use earplugs to keep your ears noise-free while

working.

4. Check for the proper handle adjustment.

5. The tool becomes very hot during operation.

6. Safe operation depends on one’s work posture.

7. When working in an elevated location, pay attention

to objects and persons below.

8. Wear protective shoes to protect your feet.

Failure to follow safety recommendations and

instructions may result in serious injuries or death!

III. TECHNICAL SPECIFICATIONS

If the plug is connected to a power receptacle while

the power switch is in the ON position, serious

accidents can occur.

3. Extension cord.

When the work area has no power source, use an

extension cord of sucient thickness and rated

capacity. The extension cord should be kept as short

as possible.

4. Mounting tools in the device.

In order to mount the drill in the spindle, unscrew the

drill chuck using the drill chuck key, insert the drill

into the spindle and then tighten the spindle with the

drilling key.

VI. DESCRIPTION OF THE DEVICE

1. air inlet/cover of engine carbon brushes

2. engine

3. xing screws

4. spindle

5. console/transport handle

6. handles for adjusting the height of the drill

7. lever for raising/lowering the device

8. rail

9. control panel

10. power cord

11. magnet

Description of control panels:

Models MSW-MD32-ECO/MSW-MD32-PRO/

MSW-MD60-ECO/MSW-MD60-PRO:

IV. APPLICATIONS

Magnetic drills are designed for precise drilling in

ferromagnetic materials. Drilling can take place in a vertical

or horizontal position, as well as above the head.

NOTE! It should be remembered that a suitable surface and

thickness (minimum 10mm) of ferromagnetic material must

be available during operation.

V. BEFORE FIRST USE

1. Power source.

Ensure that the power source which is utilized

conforms to the power requirements specied on

the product name.

2. Power switch.

Ensure that the power switch is in the OFF position.

3. Installation of the small coolant tank:

Loosen the nuts fastening the small tank:

4. Slide the holder of the small tank onto the loose nuts

and then tighten them:

3 4

X. MAINTENANCE AND INSPECTION

1. Inspecting the tool.

Since the use of a dull tool will cause the motor to

malfunction, it should be replaced with a new one

without delay when abrasion is noted.

2. Inspecting the mounting screws.

Regularly inspect all mounting screws and ensure

that they are properly tightened. Should any of the

screws be loose, retighten them immediately. Failure

to do so could result in serious hazard.

3. Maintenance of the motor.

The motor unit winding is the very “heart” of the

power tool. Exercise due care to ensure the winding

does not become damaged and/or wet with oil or

water.

4. Inspecting the carbon brushes.

The motor employs carbon brushes which are

consumable parts. When they become worn or near

the ”wear limit”, it could result in motor trouble.

When an auto-stop carbon brush is equipped, the

motor

will stop automatically. At that time, replace both

carbon brushes with new ones. In addition, always

keep carbon brushes clean and ensure that they slide

freely within the brush holders.

5. Cleaning the device.

To keep the device clean, clean it using a soft cloth

damped in water with soap. Never use brushes or

other cleaning tools that may scratch/damage the

device. Remember to prevent water from penetrating

inside the device through vents in the housing of

the device. Clean the vents with a paintbrush and

compressed air.

XI. TRANSPORTATION AND STORAGE

Shaking, crashing and turning the machine upside down

should be prevented when it is transported. Store it in

a properly ventilated surrounding with dry air and without

any corrosive gas.

VII. HOW TO USE THE MAGNETIC DRILL

1. Pour clean water or another cooling liquid into the

small coolant tank.

2. The device should be placed on the workpiece and

fastened with a belt, connect the device to the power

supply and switch on the magnet.

A B

E D

Rev. 27.03.2018 Rev. 27.03.2018

XII. REGULAR CONTROL OF THE DEVICE

Regularly check the machine for signs of damage. Should it

be damaged, please stop using it immediately and contact

your customer service to solve the problem.

What to do in case of a problem?

Please contact your customer service and prepare following

information:

• Invoice number and serial number (the latter is to be

found on the technical plate on the machine).

• If relevant, a picture of the damaged, broken or

defective part.

• It will be easier for your customer service clerk to

determine the source of the problem if you give

a detailed and precise description of the matter. The

more detailed your information, the better customer

service will be able to solve your problem rapidly and

eciently!

CAUTION: Never open the machine without the

authorization of your customer service. This can lead to

a loss of warranty!

Instrukcją oryginalną jest niemiecka wersja instrukcji.

Pozostałe wersje językowe są tłumaczeniami z języka

niemieckiego.

I. PODSTAWOWE ZASADY BEZPIECZEŃSTWA

1. Miejsce pracy należy utrzymywać w czystości.

Nieporządek może prowadzić do wypadków.

2. Należy mieć na uwadze warunki miejsca pracy.

Nie należy wystawiać urządzenia na działanie

deszczu. Nie należy używać urządzenia w miejscach

wilgotnych lub mokrych. Miejsce pracy winno być

dobrze zabezpieczone. Nie należy używać urządzenia

w pobliżu łatwopalnych cieczy lub gazów. Narzędzie

w trakcie pracy jak również w trakcie włączania /

wyłączania tworzy iskry. Nie wolno używać narzędzia

w miejscach niebezpiecznych, w pobliżu lakierów,

farb, benzyny, rozpuszczalników, gazów, środków

klejących i innych materiałów, które są łatwopalne

lub wybuchowe.

3. Należy zapewnić ochronę przed porażeniem

elektrycznym. Należy zabezpieczyć się przed

kontaktem z uziemionymi powierzchniami,

np. rurami, radiatorami, grzejnikami, piecami,

obudowami lodówek.

4. Nie należy dopuszczać dzieci w pobliże miejsca

pracy. Osoby postronne również powinny zachować

odstęp od miejsca prowadzenia robót.

5. Nieużywane narzędzia powinny być schowane

w suchym zamkniętym miejscu niedostępnym dla

dzieci.

6. Nie należy przeciążać urządzenia. Urządzenie będzie

pracować lepiej i bezpieczniej w tempie dla którego

zostało zaprojektowane.

7. Należy używać odpowiednich narzędzi. Nie należy

na siłę wykonywać małym narzędziem pracy

przeznaczonej dla ciężkich narzędzi. Należy używać

narzędzi przeznaczonych do odpowiednich celów.

Na przykład: nie używaj piły tarczowej do cięcia

gałęzi lub pni.

8. Należy stosować odpowiedni ubiór. Nie należy

nosić luźnych ubrań oraz biżuterii, mogą one zostać

wkręcone w ruchome części urządzenia.

Należy zapoznać się z instrukcją obsługi.

Nie wolno wyrzucać urządzeń elektrycznych

razem z odpadami gospodarstwa domowego.

Urządzenie jest zgodne z deklaracją CE.

Należy stosować okulary ochronne.

Należy stosować środki ochrony słuchu.

Należy stosować maskę ochronną.

Stosuj obuwie ochronne.

Urządzenie II klasy ochronności z izolacją

podwójną.

Uwaga! Załóż rękawice ochronne.

UWAGA! Ilustracje w niniejszej instrukcji obsługi

mają charakter poglądowy i w niektórych

szczegółach mogą różnić się od rzeczywistego

wyglądu maszyny.

W przypadku prowadzenia prac na zewnątrz

zaleca się używanie gumowych rękawic oraz

antypoślizgowego obuwia. Należy również nosić

nakrycie głowy, by ochronić długie włosy.

9. Należy używać okularów ochronnych. Również

należy stosować maskę przeciwpyłową na twarz

celem zabezpieczenia przed kurzem w przypadku

gdy prowadzone prace powodują nadmierne

powstawanie pyłów i kurzu.

10. Nie wolno nadmiernie obciążać przewodu

zasilającego. Nie należy przenosić urządzenie

chwytając za przewód zasilający, jak również nie

należy szarpać i ciągnąć za przewód aby odłączyć

urządzenie od zasilania. Przewód należy prowadzić

z dala od źródeł ciepła, zbiorników oleju, ostrych

krawędzi.

11. Należy zabezpieczyć miejsce pracy. Wskazane jest

używanie zacisków lub imadła przy wykonywaniu

robót. Jest to znacznie bardziej bezpieczne niż

używanie rąk a dodatkowo zwalnia dłonie do

trzymania urządzenia.

12. Nie wychylaj się. Zachowaj bezpieczną postawę

i równowagę w każdym momencie prowadzenia

robót.

13. Trzymaj urządzenie mocno w rękach. Podczas

korzystania z urządzenia trzymaj za uchwyty

dostarczone wraz z urządzeniem.

14. Należy dbać o narzędzia. Narzędzia powinny

być przechowywane ostre i czyste dla lepszego

i bezpieczniejszego działania. Należy postępować

zgodnie z instrukcjami dla smarowania i wymiany

akcesoriów. Przewody przedłużające powinny

być stale sprawdzane i należy je wymienić w razie

uszkodzenia. Uchwyty powinny być suche, czyste

i wolne od oleju i smaru.

15. Odłącz urządzenia. Gdy nie są używane, przed

naprawami i podczas wymiany akcesoriów takich jak

ostrza, wiertła, noże.

16. Należy pamiętać o usunięciu kluczy regulacyjnych.

Należy zawsze sprawdzić czy klucze regulacyjne są

usunięte z urządzenia przed jego włączeniem.

17. Należy unikać przypadkowego włączenia. Nie należy

przenosić urządzenia podłączonego do zasilania

z palcem na przełączniku. Należy upewnić się, że

wyłącznik urządzenia jest w pozycji „wyłączone”

w momencie podłączania przewodu do zasilania.

18. W przypadku pracy urządzenia na zewnątrz należy

używać przewodów przedłużających wykonanych

i przeznaczonych do użytku zewnętrznego.

19. Podczas pracy z urządzeniem należy zachować

czujność i uważać na wykonywane czynności kierując

się zdrowym rozsądkiem. Nie należy wykonywać prac

z urządzeniem kiedy jest się zmęczonym.

20. Należy sprawdzać uszkodzone części. Przed

ponownym użyciem narzędzia należy dokładnie

sprawdzić osłonę lub inne części, które mogą ulec

uszkodzeniu, aby określić, czy będą poprawnie

działać i wykonywać swoje funkcje. Należy sprawdzać

ustawienie ruchomych części, montażu, oraz

wszelkie inne warunki, które mogą mieć wpływ na

działanie urządzenia. Osłona lub inne części, które są

uszkodzone, powinny być naprawione lub wymienione

przez autoryzowany serwis, chyba że zaznaczono

inaczej w innym miejscu w tej instrukcji obsługi.

Uszkodzone przełączniki winny być wymienione przez

autoryzowany serwis. Nie wolno używać urządzenia,

jeżeli włącznik nie może go włączyć i wyłączyć.

INSTRUKCJA OBSŁUGI

Rev. 27.03.2018 Rev. 27.03.2018

A. obroty: L – lewe;

R – prawe;

O – pozycja neutralna

B. włącznik silnika

wiertarki: I – włączanie

urządzenia;

0 – wyłączanie

urządzenia

C. bezpiecznik

D. włącznik magnesu:

I – magnes aktywny;

0 – magnes nieaktywny

E. regulator obrotów

wiertarki

VII. JAK UŻYWAĆ URZĄDZENIE

1. Do zbiorniczka na ciecz chłodzącą należy wlać czystą

wodę lub inny płyn chłodzący.

2. Urządzenie należy umiejscowić na obrabianym

materiale i przymocować pasem, podłączyć

urządzenie do zasilania oraz włączyć magnes.

3. Ustawić kierunek obrotów, włączyć urządzenie,

dopasować obroty do wykonywanej pracy i zacząć

pracę na najniższych obrotach.

4. Odkręcić zawór zbiorniczka cieczy chłodzącej, ustawić

wężyk zbiorniczka cieczy chłodzącej na wykonywany

otwór.

5. Po skończonej pracy należy podnieść urządzenie do

góry za pomocą uchwytu do regulacji wysokości,

zredukować obroty urządzenia oraz wyłączyć

urządzenie.

6. Wyłączyć magnes, odłączyć urządzenie od zasilania,

odpiąć pas zabezpieczający.

UWAGA! Po max. 3h pracy ciągłej urządzeniem należy

zrobić ok. 30min. przerwę w pracy urządzeniem.

Unieść delikatnie obudowę do góry i przesunąć

zabezpieczenie szczotek do góry oraz odkręcić śrubę

mocującą szczotkę:

Wyjąć zużytą szczotkę węglową, na jej miejsce należy

wsadzić nową szczotkę węglową takiego samego typu.

Zakręcić śrubę mocującą szczotkę, założyć zabezpieczenie

szczotki węglowej oraz założyć i przykręcić obudowę

szczotek węglowych.

UWAGA! Przy zakładaniu i skręcaniu nowej szczotki należy

pamiętać aby śrubę mocującą przełożyć przez oba oczka:

Nazwa Wiertarka magnetyczna

Model MSW-

MD32-

ECO

MSW-

MD32-

PRO

MSW-

MD60-

ECO

MSW-

MD60-

PRO

Napięcie[~V]/

Częstotli-

wość[Hz]

230/50

Moc [W] 1380 1680

Waga [kg] 20

21. Urządzenie nie może być używane do prac innych niż

te, do których zostało ono przeznaczone.

22. Aby zapewnić zaprojektowaną integralność

operacyjną urządzenia, nie należy usuwać

zainstalowanych fabrycznie osłon lub odkręcać śrub.

23. Nie wolno dotykać części lub akcesoriów ruchomych,

chyba że urządzenie zostało odłączone od zasilania.

24. Wskazane jest aby używać narzędzia z mniejszym

obciążeniem wejściowym niż podane na tabliczce

znamionowej, dzięki temu urządzenie będzie

pracowało z większą wydajnością zmniejszając jego

zużycie.

25. Nie należy wycierać elementów z tworzyw

sztucznych rozpuszczalnikami. Rozpuszczalniki

takie jak benzyna, rozcieńczalnik, benzen, alkohol,

amoniak czy olej mogą zniszczyć elementy z tworzyw

sztucznych. Elementy te czyścić przy użyciu miękkiej

ściereczki zwilżonej wodą z mydłem.

26. W przypadku awarii urządzenia należy skontaktować

się z autoryzowanym serwisem.

27. Należy używać tylko oryginalnych części zamiennych.

28. To urządzenie może być zdemontowane tylko w celu

wymiany węglowych szczotek do silnika.

29. Przy transportowaniu i przenoszeniu wiertarek

magnetycznych z miejsca magazynowania do

miejsca użytkowania należy uwzględnić zasady

bezpieczeństwa i higieny pracy przy ręcznych

pracach transportowych obowiązujących w kraju,

w którym młoty wyburzeniowe są użytkowane.

30. Nie wolno wspinać się na maszynę.

II. ZASADY BEZPIECZNEGO UŻYTKOWANIA URZĄDZENIA

1. Należy chronić oczy używając okularów ochronnych.

2. Należy używać masek przeciwpyłowych.

3. Należy chronić słuch poprzez stosowanie

odpowiednich ochronników słuchu.

4. Należy pamiętać o prawidłowym ustawieniu uchwytu

narzędzia w urządzeniu.

5. Narzędzie ulega mocnemu nagrzaniu podczas pracy

urządzenia.

6. Bezpieczna praca uzależniona jest od prawidłowej

postawy operatora.

7. W trakcie pracy na wysokościach należy mieć uwagę

na osoby i rzeczy znajdujące się poniżej.

8. W trakcie pracy z urządzeniem należy nosić obuwie

ochronne.

Nieprzestrzeganie zaleceń i instrukcji bezpieczeństwa

grozi poważnymi obrażeniami ciała lub śmiercią!

III. DANE TECHNICZNE

IV. ZASTOSOWANIE

Wiertarki magnetyczne przeznaczone są do precyzyjnego

wiercenia w materiałach ferromagnetycznych. Wiercenie

może odbywać się w położeniu pionowym, poziomym, jak

również nad głową.

UWAGA! Należy pamiętać aby podczas pracy była dostępna

odpowiednia powierzchnia i grubość (min. 10mm) materiału

ferromagnetycznego.

V. PRZED UŻYCIEM

1. Źródło zasilania.

Należy się upewnić, że źródło zasilania jest zgodne

z wymogami zasilania zaznaczonymi na tabliczce

znamionowej produktu.

2. Włącznik zasilania.

Należy upewnić się, że przełącznik zasilania jest

w pozycji OFF (wyłączony). Jeśli wtyczka jest

podłączana do gniazdka zasilania gdy przełącznik

elektronarzędzia jest w pozycji ON (włączony) może

to prowadzić do wypadku.

3. Stosowanie przedłużaczy.

Kiedy miejsce pracy pozbawione jest źródła zasilania,

należy użyć przedłużacza o odpowiednim przekroju

przewodów i mocy znamionowej. Przedłużacz

powinien być tak krótki, jak to możliwe.

4. Montowanie narzędzi w urządzeniu.

Aby zamontować wiertło we wrzecionie należy

odkręcić uchwyt wiertarski za pomocą klucza do

uchwytu wiertarskiego, włożyć wiertło do wrzeciona,

a następnie zakręcić wrzeciono kluczem wiertarskim.

VI. OPIS URZĄDZENIA

Opis paneli sterowania:

Modele MSW-MD32-ECO/MSW-MD32-PRO/

MSW-MD60-ECO/MSW-MD60-PRO:

Pojemność

zbiorniczka

chłodzącego

[ml]

300

Max. prędkość

obrotowa bez

obciążenia

[obr/min]

600 370

Maks. przy-

ciąganie [N]

18000

Średnica

gwintownika

M14 M25

Średnica

wiertła

koronkowego

[mm]

35 60

Średnica wier-

tła [mm]

19 28

1. wlot powietrza/pokrywa szczotek węglowych silnika

2. silnik

3. śruby mocujące

4. wrzeciono

5. wspornik / uchwyt transportowy

6. uchwyty do regulacji wysokości wiertarki

7. dźwignia do podnoszenia/opuszczania urządzenia

8. szyna

9. panel sterowania

10. przewód zasilania

11. magnes

VIII. WYMIANA SZCZOTEK WĘGLOWYCH

W trakcie pracy urządzenia szczotki węglowe zużywają się

miarowo. Gdy końcówka izolacyjna umieszczona wewnątrz

szczotki zostanie odsłonięta i zetknie się z komutatorem,

spowoduje automatyczne wyłączenie silnika. Gdy to nastąpi,

obie szczotki należy wymienić na nowe, tego samego typu.

UWAGA! Przed wymianą szczotek należy upewnić się,

że urządzenie jest wyłączone a przewód zasilający został

odłączony.

Aby wymienić szczotki węglowe należy:

IX. MONTAŻ/DEMONTAŻ POSZCZEGÓLNYCH ELEMENTÓW

URZĄDZENIA

1. Montaż uchwytu wiertarskiego:

Wsunąć uchwyt wiertarski do urządzenia, pod koniec

wsuwania należy delikatnie pokręcić uchwytem aby

poprawnie „zaskoczył”:

2. Montaż uchwytów do regulacji wysokości wiertarki:

Uchwyty należy wkręcić przekręcając nimi zgodnie

z kierunkiem wskazówek zegara:

1 2

A B

E D

Rev. 27.03.2018 Rev. 27.03.2018

3. Montaż zbiorniczka na ciecz chłodzącą:

Poluźnić nakrętki mocujące zbiorniczek:

4. Wsunąć uchwyt zbiorniczka na poluźnione nakrętki

a następnie je skręcić:

X. OBSŁUGA I KONTROLA URZĄDZENIA

1. Sprawdzanie urządzenia.

Ponieważ używanie tępego narzędzia spowoduje

nieprawidłowe działanie silnika oraz jego skuteczną

degradację, w momencie zauważenia ścierania

narzędzi należy natychmiast wymienić je na nowe.

2. Sprawdzanie śrub mocujących.

Należy regularnie sprawdzać śruby mocujące

oraz upewnić się, że są one właściwie dokręcone.

W przypadku gdy jakakolwiek śruba będzie luźna,

należy ją natychmiast dokręcić. Niespełnienie tego

wymogu może powodować poważne zagrożenie.

3. Obsługa silnika.

Wirnik silnika jest „sercem” elektronarzędzia. Należy

zadbać, by wirnik nie został uszkodzony i/lub nie

został zalany wodą lub olejem.

4. Sprawdzanie szczotek silnika.

Silnik wykorzystuje szczotki węglowe, które ulegają

zużyciu. Kiedy szczotki ulegają zużyciu lub są blisko

„granicy zużycia”, może to spowodować kłopoty

z silnikiem. Gdy szczotki są wyposażone w funkcję

automatycznego zatrzymywania (auto-stop),

silnik zatrzyma się automatycznie. W przypadku

stwierdzenia zużycia szczotek, należy je wymienić

obie na nowe. Dodatkowo należy zawsze utrzymywać

je w czystości i zapewnić swobodne ślizganie się

wewnątrz uchwytów.

5. Czyszczenie urządzenia.

Aby urządzenie utrzymać w czystości, należy czyścić

je wodą z domieszką mydła przy pomocy miękkiej

szmatki. Nie wolno używać szczotek lub innych

narzędzi czyszczących, które mogą doprowadzić

do zarysowania/uszkodzenia urządzenia. Należy

pamiętać aby przez otwory wentylacyjne znajdujące

się w obudowie nie dostała się woda. Otwory

wentylacyjne należy czyścić pędzelkiem i sprężonym

powietrzem.

XI. TRANSPORT I PRZECHOWYWANIE

Podczas transportu urządzenie należy zabezpieczyć przed

wstrząsami i przewróceniem się oraz nie ustawiać go „do

góry nogami”. Urządzenie należy przechowywać w dobrze

wentylowanym pomieszczeniu, w którym obecne jest suche

powietrze i nie występują gazy powodujące korozję.

XII. REGULARNA KONTROLA URZĄDZENIA

Należy regularnie sprawdzać czy elementy urządzenia

nie są uszkodzone. Jeżeli tak jest, należy zaprzestać

użytkowania urządzenia.

Proszę niezwłocznie zwrócić się do sprzedawcy w celu

przeprowadzenia naprawy.

Co należy zrobić w przypadku pojawienia się problemu?

Należy skontaktować się ze sprzedawcą i przygotować

następujące dane:

• Numer faktury oraz numer seryjny urządzenia (numer

seryjny podany jest na tabliczce znamionowej).

• Ewentualnie zdjęcie niesprawnej części.

• Pracownik serwisu jest w stanie lepiej ocenić, na

czym polega problem, jeżeli opiszą go Państwo

w sposób tak precyzyjny, jak jest to tylko możliwe. Im

bardziej szczegółowe są dane, tym szybciej można

Państwu pomóc!

UWAGA: Nigdy nie wolno otwierać urządzenia bez

konsultacji z serwisem klienta. Może to prowadzić do utraty

gwarancji!

3 4

Originálním návodem je německá verze návodu. Ostatní

jazykové verze jsou překladem z německého jazyka.

I. ZÁKLADNÍ BEZPEČNOSTNÍ PRAVIDLA

1. Pracoviště je nutno udržovat v čistotě. Nepořádek

může vést k nehodám.

2. Zohledněte podmínky na pracovišti. Nepoužívejte

zařízení na vlhkých nebo mokrých místech (vyvarujte

se vlivům deště, mokrým povrchům apod.). Pracoviště

musí být dobře zabezpečeno. Nepoužívejte zařízení

poblíž hořlavých kapalin nebo plynů. Zařízení během

práce a také při zapínání / vypínání vytváří jiskry.

Zařízení nesmí být používáno v blízkosti hořlavého

nebo výbušného materiálu (laků, barev, benzínu,

ředidel, plynů, lepících prostředků apod.).

3. Chraňte se před úrazem elektrickým proudem.

Vyvarujte se kontaktu s uzemněnými povrchy, např.

trubkami, topením, radiátory, pecemi, povrchy

ledniček.

4. Zabraňte dětem v přístupu do okolí pracoviště.

Třetí osoby musí rovněž zachovat odstup od místa

provádění prací.

5. Nepoužívané nástroje musí být uskladněny na

suchém a uzavřeném místě mimo dosah dětí.

6. Nepřetěžujte zařízení. Zařízení bude pracovat

nejlépe a nejbezpečněji v paramentrech, pro které

bylo navrženo.

7. Používejte pouze vhodné nástroje. Neprovádějte

úkony, pro něž nástroj nebo jeho součásti nejsou

určeny.

8. Používejte vhodný oděv. Nenoste volné oděvy

a bižuterii, protože mohou být vtaženy do

pohyblivých částí zařízení. V případě provádění prací

venku se doporučuje použití gumových rukavic

a protiskluzové obuvi. Noste rovněž pokrývku hlavy,

chraňte dlouhé vlasy.

9. V případě vzniku velkého množství prachu používejte

při práci ochranné brýle a ochrannou masku proti

prachu.

10. Napájecí kabel nesmí být nadměrně zatěžován.

Nepřemisťujte zařízení taháním za napájecí kabel,

netrhejte kabelem a netahejte za něj za účelem

odpojení zařízení od elektrického proudu. Udržujte

kabel v bezpečné vzdálenosti od zdrojů tepla,

olejových nádrží a ostrých hran.

Seznamte se s návodem k obsluze.

Elektrická zařízení nesmí být vyhozena se

směsným domovním odpadem.

Zařízení je v souladu s prohlášením o shodě CE.

Používej ochranné brýle.

Používej chrániče sluchu.

Použij respirátor.

Používej ochrannou obuv.

Zařízení II. třídy ochrany s dvojitou izolací.

POZOR! Požívej ochranné rukavice.

POZOR! Ilustrace v tomto návodu mají náhledovou

povahu, a v některých detailech se od skutečného

vzhledu stroje mohou lišit.

11. Zabezpečte pracoviště. Při provádění prací se

doporučuje použití svorek a svěráku. Během práce

dávejte pozor na své ruce.

12. Nepřepínejte své síly. Zachovejte bezpečné držení těla

a rovnováhu v každém okamžiku provádění prací.

13. Zařízení držte silně rukama. Je-li v provozu, držte jej

vždy pevně za úchyty na zařízením.

14. Udržujte zařízení vždy v perfektním stavu. Nástroje

je nutné uchovávat ostré a čisté, umožní to jejich

optimální funkci. Postupujte v souladu s návody

pro mazávání a výměnu příslušenství. Prodlužovací

kabely musí být pravidelně kontrolovány a v případě

poškození musí být vyměněny. Úchyty musí být

suché, čisté a nezašpiněné olejem či mazivem.

15. V případě provádění údržby či výměny příslušenství

(ostří, vrtáky, nože) vypněte a odpojte zařízení od

zdroje elektrického proudu.

16. Pamatujte, že je nutno odstranit regulační klíče. Před

zapnutím zařízení je vždy nutno zkontrolovat, zda

jsou regulační klíče ze zařízení odstraněny.

17. Zabraňte náhodnému zapnutí. Nepřemisťujte

zařízení s prstem na hlavním spínači pokud je

zařízení zapojené ke zdroji napájení.

18. Práce se zařízením vyžaduje bdělost a pečlivost.

Nepracujte se zařízením, pokud jste unaveni.

19. Během práce se zařízením je nutno zachovat

pozornost a kontrolovat prováděné práce podle

zdravého rozumu. Nepracujte se zařízením, pokud

jste unaveni.

20. Kontrolujte poškozené díly. Před opětovným

použitím zařízení je nutné důkladně zkontrolovat

kryt a jiné části zařízení, které mohou být poškozeny,

a ujistit se, že budou správně plnit svou funkci.

Kontrolujte nastavení pohyblivých částí, montáž

a jiné podmínky, které mohou mít vliv na funkci

zařízení. Poškozený kryt či jiné díly je nutno opravit

nebo vyměnit v autorizovaném servisu, pokud na

jiném místě v tomto návodu nebylo stanoveno

jinak. Poškozené přepínače je nutno vyměnit v

autorizovaném servisu. Zařízení nesmí být používáno,

pokud jej nelze zapnout ani vypnout spínačem.

21. Zařízení nesmí být používáno k jiným pracím, nežli ke

kterým bylo určeno.

22. Za účelem zajištění navržené operační integrity

zařízení nesmí být odstraněny továrně nainstalované

kryty nebo odšroubovány šrouby.

23. Nedotýkejte se pohyblivých dílů nebo příslušenství

pokud nebylo zařízení odpojeno od napájení.

24. Doporučuje se, aby zařízení bylo používáno s menší

vstupní zátěží než je uvedeno na technickém

štítku, díky tomu bude zařízení pracovat výkonněji

a prodlouží se jeho životnost.

25. Díly z umělé hmoty nečistěte rozpouštědly. Benzín,

ředidlo, benzen, alkohol, amoniak či olej mohou

poškodit díly z umělé hmoty. Tyto části je nutno

čistit pomocí měkkého hadříku navlhčeného vodu a

mýdlem.

26. V případě poruchy zařízení je nutno kontaktovat

autorizovaný servis.

27. Používejte pouze originální náhradní díly.

28. Toto zařízení může být demontováno pouze za

účelem výměny uhlíkových kartáčů pro motor.

29. Při přepravě a přenášení magnetických vrtaček

z místa skladování na místo použití je nutné

dodržovat předpisy bezpečnosti a ochrany zdraví pro

ruční práci v dopravě, platné v zemi, kde se bourací

kladiva používají.

NÁVOD K OBSLUZE

Rev. 27.03.2018 Rev. 27.03.2018

VII. JAK ZAŘÍZENÍ POUŽÍVAT

1. Do nádržky na chladicí kapalinu nalijte čistou vodu

nebo jinou chladicí kapalinu.

2. Zařízení umístěte na obráběném materiálu a upevněte

pásem, připojte zařízení k napájení a zapněte magnet.

3. Nastavte směr otáček, zapněte zařízení, upravte

otáčky podle vykonávané práce a začněte pracovat na

nejnižších otáčkách.

4. Odšroubujte ventil nádržky na chladicí kapalinu,

namiřte hadičku nádržky na chladicí kapalinu na

vrtaný otvor.

5. Po skončení práce zvedněte zařízení nahoru pomocí

rukojeti pro nastavení výšky, snižte otáčky zařízení

a vypněte zařízení.

6. Vypněte magnet, odpojte zařízení od napájení,

odepněte zajišťovací pás.

UPOZORNĚNÍ! Po max. 3 hod. nepřetržitého provozu

zařízení je nutné udělat cca 30 min. přestávku.

VIII. VÝMĚNA UHLÍKOVÝCH KARTÁČŮ

Během práce zařízení se uhlíkové kartáče úměrně

opotřebovávají. Pokud bude izolační koncovka umístěná

uvnitř kartáče odkryta a dotkne se komutátoru, automaticky

dojde k vypnutí motoru. V takovém případě je nutno oba

kartáče vyměnit za nové kartáče stejného typu.

POZOR! Před výměnou kartáčů je nutno ujistit se, že zařízení

je vypnuto a napájecí kabel byl odpojen.

Za účelem výměny uhlíkových kartáčů je nutno:

Odšroubovat 4 šrouby krytu uhlíkových kartáčů:

Opatrně zdvihněte víko, posuňte pojistku kartáčů směrem

nahoru a odšroubujte šroub upevňující kartáč:

Vyjměte opotřebovaný uhlíkový kartáč a na jeho místo

vložte nový uhlíkový kartáč stejného typu. Zašroubujte šroub

upevňující kartáč, nasaďte pojistku uhlíkového kartáče, pak

nasaďte a přišroubujte kryt uhlíkových kartáčů.

UPOZORNĚNÍ! Při nasazování a přišroubování nového

kartáče dbejte na to, abyste upevňovací šroub provlékli

oběma uchy:

IX. MONTÁŽ/DEMONTÁŽ JEDNOTLIVÝCH DÍLŮ ZAŘÍZENÍ

1. Montáž vrtací hlavy:

Zasuňte vrtací hlavu do zařízení, na závěr zasouvání

hlavou lehce otočte, aby správně „zapadla”:

2. Montáž rukojetí pro nastavení výšky vrtačky:

Rukojeti je nutné našroubovat otáčením ve směru

pohybu hodinových ručiček:

1 2

Název

výrobku

Magnetická vrtačka

Model MSW-

MD32-

ECO

MSW-

MD32-

PRO

MSW-

MD60-

ECO

MSW-

MD60-

PRO

Jmenovi-

té napětí

napájení [V~]/

Frekvence

[Hz]

230/50

Jmenovitý

výkon [W]

1380 1680

Hmotnost

[kg]

Objem chla-

dicí nádržky

[ml]

300

Rychlost

otáčení bez

zátěže

[ot./min]

600 370

Max. přitaho-

vání [N]

18000

Průměr

závitníku

M14 M25

Průměr

korunového

vrtáku [mm]

35 60

Průměr vrtáku

[mm]

19 28

30. Je zakázáno stoupat na stroj.

II. PRAVIDLA BEZPEČNÉHO UŽÍVÁNÍ ZAŘÍZENÍ

1. Chraňte oči pomocí použití ochranných brýlí.

2. Požívejte ochranné masky.

3. Chraňte svůj sluch pomocí vhodných chraničů

sluchu.

4. Dbejte na správné nastavení úchytu nástroje

v zařízení.

5. Nástroj se během práce zařízení silně nahřívá.

6. Bezpečná práce závisí na správném držení těla.

7. Při práci ve výškách je nutno dávat pozor na osoby

a předměty nacházející se níže.

8. Během práce se zařízením používejte ochrannou

obuv.

Nedodržováním doporučení a bezpečnostních pokynů

hrozí vážný úraz nebo usmrcení!

III. TECHNICKÉ ÚDAJE

V. PŘED POUŽITÍM

1. Zdroj napájení.

Ujistěte se, že zdroj napájení je v souladu s požadavky

pro napájení uvedenými na technickém štítku

výrobku.

2. Hlavní spínač.

Ujistěte se, že hlavní spínač je v poloze OFF

(vypnuto). Pokud je zástrčka zapojena do elektrické

zásuvky, a přepínač elektrického zařízení je v poloze

ON (zapnuto), může dojít k úrazu.

3. Prodlužovací kabel.

Pokud v místě provádění prací chybí elektrická

zásuvka, použijte prodlužovací kabel

s vhodným průřezem kabelů a jmenovitým výkonem.

Prodlužovací kabel musí být co možná nejkratší.

4. Kontrola nástrojů v zařízení.

Pro upevnění vrtáku ve vřetenu je nutné odšroubovat

vrtací hlavu klíčem k vrtací hlavě, vložit vrták do

vřetena a pak zašroubovat vřeteno vrtacím klíčem.

VI. POPIS ZAŘÍZENÍ

1. vstupní otvor vzduchu/kryt uhlíkových kartáčů

motoru

2. motor

3. upevňovací šrouby

4. vřeteno

5. vzpěra/přepravní držák

6. rukojeti pro nastavení výšky vrtačky

7. páka ke zvedání/sklápění zařízení

8. kolejnice

9. ovládací panel

10. napájecí kabel

11. magnet

Popis ovládacích panelů:

Modely MSW-MD32-ECO/MSW-MD32-PRO/

MSW-MD60-ECO/MSW-MD60-PRO:

IV. POUŽITÍ

Magnetické vrtačky jsou určeny k přesnému vrtání ve

feromagnetických materiálech. Vrtání může probíhat ve

svislé i vodorovné poloze a také nad hlavou.

UPOZORNĚNÍ! Pamatujte na to, aby byl při práci

dostupný odpovídající povrch a tloušťka (min. 10mm)

feromagnetického materiálu.

A. otáčky: L – levé;

R – pravé;

O – neutrální poloha

B. vypínač motoru vrtačky:

I – zapínání zařízení;

0 – vypínání zařízení

C. jistič

D. vypínač magnetu:

I – magnet aktivní;

0 – magnet neaktivní

E. regulátor otáček vrtačky

3. Montáž nádržky na chladicí kapalinu:

Povolit matice upevňující nádržku:

4. Nasunout držák nádržky na povolené matice a pak

je dotáhnout:

3 4

X. OBSLUHA A KONTROLA ZAŘÍZENÍ

1. Kontrola zařízení.

Jelikož opotřebení nástrojů má negativní vliv na

výkon motoru, je nutné opotřebované součástky

neprodleně vyměnit za nové.

2. Kontrola upevňovacích šroubů.

Pravidelně kontrolujte upevňovací šrouby a ujišťujte

se, že jsou správně utaženy. V případě, že kterýkoliv

ze šroubů bude volný, je nutno okamžitě takový

šroub utáhnout. Nebude-li tak učiněno, existuje

nebezpečí poranění.

3. Obsluha motoru

Rotor motoru je „srdcem” zařízení. Dbejte na to, aby

rotor nebyl poškozen a / nebo nebyl zalit vodou

nebo olejem.

4. Kontrola motorových kartáčů.

Motor využívá uhlíkové kartáče, které se

opotřebovávají. V případě, že jsou kartáče

opotřebeny nebo jsou blízko „hranice opotřebení“,

může dojít k potížím s motorem. Pokud jsou kartáče

vybaveny funkcí automatického zastavení (auto-

stop), motor se zastaví automaticky. V případě

zjištění opotřebení kartáčů je nutno oba kartáče

vyměnit za nové. Kromě toho musí být kartáče vždy

udržovány čisté a je nutno zajistit nerušené skluzy

uvnitř úchytů.

5. Čištění zařízení.

Pro udržování zařízení v čistém stavu používejte vodu

s příměsí mýdla a čistěte pomocí měkkého hadříku.

Nepoužívejte kartáče nebo jiné čistící nátroje, neboť

ty mohou způsobit poškrábání / poškození zařízení.

Dbejte na to, aby se přes ventilační otvory na krytu

zařízení nedostala voda. Ventilační otvory čistěte

pomocí štětečku a stlačeného vzduchu.

A B

E D

Rev. 27.03.2018 Rev. 27.03.2018

XI. PŘEPRAVA A USKLADNĚNÍ

Během přepravy je zařízení nutno zabezpečit proti otřesům

a převrácení, a nepokládejte jej nohama nahoru. Zařízení

skladujte v dobře ventilované místnosti, ve které je suchý

vzduch, a nevyskytují se plyny způsobující korozi.

XII. PRAVIDELNÁ KONTROLA ZAŘÍZENÍ

Pravidelně kontrolujte, zda díly zařízení nejsou poškozeny.

V případě poškození přestaňte zařízení používat.

Neprodleně se obraťte na prodejce za účelem provedení

opravy.

Jak je nutno postupovat v případě výskytu problému?

Kontaktujte prodejce a připravte si následující údaje:

• Číslo faktury a sériové číslo zařízení (sériové číslo je

uvedeno na technickém štítku).

• Případná fotograe nefunkčního dílu.

• Zaměstnanec servisu bude schopen lépe vyhodnotit

problém, pokud ho popíšete co nejpřesněji. Čím

podrobnější budou uvedené údaje, tím rychleji

získáte pomoc!

POZOR: Zařízení nesmí být v žádném případě otevíráno bez

konzultace zákaznického servisu. Hrozí ztráta záruky!

La version originale de ce manuel a été rédigée en allemand.

Les autres versions sont des traductions de l‘allemand.

I. CONSIGNES FONDAMENTALES DE SÉCURITÉ

1. Garder le poste de travail propre. Des zones non

rangées peuvent entraîner des accidents.

2. Respecter les conditions s'appliquant au poste de

travail. Ne pas travailler dans un environnement

humide ou mouillé (pluie, sol humide). Le poste

de travail doit être bien sécurisé. La machine peut

produire des étincelles en état de fonctionnement

ainsi que lors de la mise en marche et de la mise en

arrêt. Ne pas utiliser dans un environnement explosif

(à proximité de vernis, peintures, essence, solvants,

gaz, colles, liquides et gaz hautement inammables

ou explosifs).

3. Assurer une protection susante contre le choc

électrique ainsi que du contact avec des surfaces

mises à la terre, comme par exemple des tuyaux, des

radiateurs, des éléments de chauage, des fours et

des réfrigérateurs.

4. Tenir les enfants et tierces personnes éloignés du

poste de travail.

5. Les machines non utilisées doivent être conservées

à un endroit sec et dans une pièce fermée.

6. Ne pas surcharger la machine. La machine ore

une performance et une sécurité optimale pour les

paramètres prédénis.

7. N'utiliser que des outils adaptés et fonctionnels. Ne

pas utiliser pour des travaux pour lesquels l'outil ou

l'embout n'est pas prévu. Ne pas utiliser à d'autres

ns.

8. Porter des vêtements adéquats. Les vêtements

lâches et les bijoux peuvent se coincer dans les

pièces mobiles de la machine. Il est recommandé

d'utiliser des gants en caoutchouc et des chaussures

antiglisse pour travailler à l'extérieur. Les cheveux

longs doivent être recouverts pendant le travail.

9. Lors des étapes de travail qui engendrent

particulièrement beaucoup de poussière, porter des

lunettes de protection et un masque anti-poussière.

Veuillez lire attentivement ces instructions

d'emploi.

Les appareils électriques ne doivent pas être

jetés dans des poubelles ménagères.

L'appareil est conforme aux directives

européennes en vigueur.

Lunettes de protection obligatoires.

Serre-tête anti-bruit obligatoire.

Masque obligatoire.

Chaussures de sécurité obligatoires.

Appareil de classe 2 avec double isolation.

Gants de protection obligatoires.

ATTENTION! Certaines illustrations, présentes

dans cette notice, peuvent diérer de la véritable

apparence de l‘appareil.

10. Ne pas surcharger les câbles de raccordement. Ne

pas porter la machine par le câble. Ne pas tirer sur

le câble pour éteindre la machine. Tenir les câbles

à l'écart des sources de chaleur, des récipients

d'huile et des bords coupants.

11. Sécuriser le poste de travail. Il est recommandé

d'utiliser des serre-joints ou des étaux pour la

xation. Toujours faire attention aux mains pendant

le travail.

12. Ne pas se surmener. Toujours garder une posture et

un équilibre adéquats pendant le travail

13. Tenir la machine fermement dans les mains. Lorsque

la machine est en marche, toujours la tenir à la

poignée qui y est xée.

14. Maintenir les outils en parfait état. Les outils

doivent être aiguisés et propres pour garantir une

performance optimale. Respecter les indications

concernant la lubrication et le renouvellement

d'accessoires. Toujours vérier que les rallonges de

câbles ne sont pas endommagées et les remplacer

le cas échéant. Les poignées doivent toujours être

sèches, propres et exemptes d'huile ou de lubriant.

15. Éteindre la machine et retirer la che avant l'entretien

et l'échange d'accessoires (burins, forets, couteaux)

ou en cas de non utilisation de la machine.

16. Retirer les clés de réglage. Toujours vérier avant la

mise en marche que toutes les clés de réglages sont

retirées.

17. Éviter la mise en marche par hasard. Ne pas porter

la machine lorsque celle-ci est branchée et avec le

doigt posé sur l'interrupteur principal. Assurez-vous

que l'interrupteur principal est en position « arrêt »

pendant le branchement de la machine au réseau

électrique.

18. Pour les travaux en extérieur, utiliser uniquement des

câbles de raccordement adaptés pour l'extérieur.

19. Le travail avec la machine requiert de la vigilance et

de l'attention. Ne pas se servir de la machine en cas

d'état de fatigue.

20. Contrôler minutieusement les pièces endommagées.

Avant de continuer à utiliser la machine, contrôler

minutieusement les pièces du boîtier et autres

pièces an de déterminer si ces pièces garantissent

une fonction appropriée. Contrôler l'orientation, la

liaison, le montage et autres conditions des pièces

mobiles pouvant nuire à la fonction des pièces. En

cas d'endommagement, faire réparer ou remplacer

en conséquence les pièces concernées de l'appareil

par le service agrée, dans la mesure où rien d'autre

n'est décrit dans la notice d'utilisation présente. Les

interrupteurs endommagés doivent être remplacés

par le service agrée. Ne pas faire fonctionner la

machine si les interrupteurs ne garantissent pas leurs

fonctions.

21. Utiliser la machine uniquement conformément à sa

destination.

22. An de garantir l'intégrité opérative de la machine,

les dispositifs de protection ou les vis installés par

l'usine ne doivent pas être retirés.

23. Ne toucher à aucune pièce mobile tant que la

machine est branchée au réseau électrique.

24. Il est recommandé d'utiliser l'outil avec une charge

d'entrée plus basse que celle indiquée sur la plaque

signalétique an de pouvoir augmenter l'ecacité

de la machine et réduire l'usure.

MANUEL D‘UTILISATION

Rev. 27.03.2018 Rev. 27.03.2018

A. Rotations: L – gauche;

R – droite; O – Position

neutre

B. Interrupteur du moteur

de forage: I – Mise en

marche de l'appareil;

0 – Mise à l'arrêt de

l'appareil

C. Fusible

D. Interrupteur de

l'aimant: I – Aimant

actif; 0 – Aimant inactif

E. Régulateur de vitesse

du foret

VII. UTILISATION DE L'APPAREIL

1. Versez de l'eau propre ou un autre liquide réfrigérant

dans le conteneur de l'agent réfrigérant.

2. Poser l'appareil sur la pièce à traiter et le xer avec une

sangle; Brancher l'appareil à l'alimentation électrique

et mettre en marche l'aimant.

3. Réglez le sens de rotation; Mettez l'appareil en

marche, réglez la vitesse en fonction du travail

à réaliser; commencez à travailler avec la vitesse de

rotation la plus basse.

4. Dévissez la soupape du conteneur de l'agent

réfrigérant et ajustez le tuyau du réservoir d'agent

réfrigérant sur le trou de forage.

5. Une fois le travail terminé, soulevez l'appareil par la

poignée du réglage de la hauteur, réduisez la vitesse

de l'appareil et éteignez l'appareil.

6. Éteignez l'aimant, débranchez l'appareil, détachez la

sangle de sécurité.

ATTENTION! Il faut faire une pause d'environ 30

minutes après un fonctionnement ininterrompu de 3

heures maximum.

VIII. REMPLACEMENT DU BALAI DE CHARBON

Lors du fonctionnement, les balais de charbon sont

usés uniformément. Si le morceau d'isolation dans

l'espace intérieur du balai est nu et s'il y a contact avec le

commutateur, le moteur est automatiquement mis en arrêt.

Les balais doivent ensuite simultanément être remplacés par

des nouveaux du même type.

ATTENTION! Avant le remplacement des balais, vériez que

l'appareil est éteint et débranché. Pour remplacer les balais

de charbon, il faut procéder de la manière suivante:

Desserrer les quatre vis du boîtier des balais de charbon:

Soulevez prudemment le boîtier, bougez la protection des

balais vers le haut et dévissez la vis de xation:

Retirez le balai de charbon usé. Placez un nouveau balai de

charbon du même type. Resserrez la vis de xation du balai

et replacez la protection du balai de charbon. Resserrez le

boîtier du balai de charbon et revissez-le.

ATTENTION! Lors du montage et du vissage d'un nouveau

balai, veillez à faire passer la vis de xation dans les deux

œillets.:

IX. INSTALLATION/DÉMONTAGE DE CERTAINS

COMPOSANTS

1. Montage du mandrin:

Enfoncez le mandrin dans l'appareil, tournez

prudemment la poignée à la n de l'introduction an

que celle-ci soit correctement encliquetée.:

2. Installation de l'attache pour le réglage de la hauteur

du foret:

Les poignées doivent être vissées dans le sens des

aiguilles d'une montre:

1 2

Nom du

produit

Perceuse magnétique

Modèle MSW-

MD32-

ECO

MSW-

MD32-

PRO

MSW-

MD60-

ECO

MSW-

MD60-

PRO

Tension

nominale [V]/

Fréquence

[Hz]

230/50

Puissance [W] 1380 1680

Poids [kg] 20

Capacité du

conteneur

réfrigéré [ml]

300

Régime maxi-

mal à vide

[U/min]

600 370

Attraction

max [N]

18000

Diamètre

taraud

M14 M25

Diamètre fo-

ret couronne

35 60

Diamètre

foret [mm]

19 28

25. Ne pas nettoyer les pièces en plastique avec des

solvants. L'essence, les diluants, le benzène l'alcool

ou l'huile peuvent endommager les pièces en

plastique. Nettoyer à l'aide d'un chion doux avec

de l'eau et du savon.

26. Adressez-vous au service agrée en cas de

dysfonctionnement.

27. N'utilisez que des pièces de rechange originales.

28. Ne démonter la machine que pour changer les balais

de charbon.

29. Lors du transport et du transfert de la perceuse

magnétique de l'entrepôt au lieu d'utilisation, tenir

compte des principes de sécurité et de protection

de la santé au travail en rapport avec les travaux

de transports manuels dans le pays dans lequel les

brise-roches sont utilisés.

30. Il n'est pas permis de monter sur la machine.

II. CONSIGNES DE SÉCURITÉ POUR L'UTILISATION DE

L'APPAREIL

1. Protéger les yeux avec des lunettes.

2. Portez un masque anti-poussière.

3. Utiliser une protection auditive.

4. Veiller au réglage correct de la poignée.

5. Il est recommandé d'utiliser la poignée latérale.

6. La sécurité du travail dépend de la position du corps.

7. Lors d'un travail en hauteur, faire attention aux

personnes et aux objets situés en contrebas.

8. Toujours porter des chaussures de sécurité pendant

que vous travaillez avec l'appareil.

Une enfreinte des instructions et des consignes de

sécurité peut entraîner de sérieuses blessures corporelles

ou la mort!

III. DÉTAILS TECHNIQUES

IV. DOMAINES D'UTILISATION

Les forets magnétiques sont conçus pour le forage précis

dans des matériaux ferromagnétiques. Le forage peut être

réalisé en position verticale, horizontale ainsi qu'au-dessus

de la tête.

ATTENTION! Il convient de rappeler qu'il faut disposer d'une

surface et d'une épaisseur (au moins 10 mm) appropriées en

matériau ferromagnétique pendant le fonctionnement.

V. AVANT UTILISATION

1. Source de courant.

Assurez-vous que la tension à la source du courant

correspond aux données gurant sur la plaque

signalétique du produit.

2. Interrupteur principal.

Assurez-vous que l'interrupteur principal est en

position « ARRÊT ». Si vous branchez l'appareil au

réseau électrique alors que l'interrupteur principal

est en position « MARCHE », cela peut entraîner des

accidents.

3. Câbles de rallonge.

Si le poste de travail ne dispose pas de source de

courant, il faut utiliser un câble de rallonge avec une

section transversale (épaisseur) et une puissance

nominale susante. Le câble de rallonge doit être

aussi court que possible.

4. Contrôle des outils dans l'appareil.

Pour monter le foret dans la broche, dévissez le

mandrin avec la clé à mandrin, introduisez le foret

dans la broche et vissez ensuite la broche avec une

clé de perçage.

VI. DESCRIPTIF DE L'APPAREIL

1. Couvercle d'aspiration d'air/du balai de charbon du

moteur

2. Moteur

3. Vis de xation

4. Broche

5. Support/Poignée de transport

6. Poignées de réglage de la hauteur du foret.

7. Roue pour élever/abaisser l'appareil

8. Glissière

9. Tableau de commande

10. Câble d'alimentation

11. Aimant

Descriptif du tableau de commande:

Modèles MSW-MD32-ECO/MSW-MD32-PRO/

MSW-MD60-ECO/MSW-MD60-PRO:

3. Installation du conteneur d'agent réfrigérant:

Desserrez les écrous de xation du conteneur:

4. Enfoncez le support du conteneur sur les écrous

desserrés et serrez ceux-ci:

X. FONCTIONNEMENT ET CONTRÔLE DE L'APPAREIL

1. Contrôle de l'appareil.

Étant donné que l'usure des outils nuit à la puissance

du moteur, les pièces d'usure usées doivent

immédiatement être remplacées.

2. Contrôle des vis de xation.

Vérier régulièrement que les vis de xation sont

bien serrées et le cas échéant les resserrer. Si cela

n'est pas fait, il y a un risque de blessures.

3. Fonctionnement du moteur.

Le rotor du moteur est la pièce centrale de l'appareil.

Il doit être protégé des dommages et des salissures

avec de l'eau ou de l'huile.

4. Contrôle des balais du moteur.

Le moteur utilise des balais de charbon qui s'usent.

3 4

A B

E D

Rev. 27.03.2018 Rev. 27.03.2018

Il manuale originale è stato scritto in tedesco. Le versioni in

altre lingue sono traduzioni dalla lingua tedesca.

I. AVVERTENZE DI SICUREZZA ESSENZIALI

1. Mantenere il luogo di lavoro pulito. Luoghi di lavoro

in disordine possono portare ad incidenti.

2. Condizioni da osservare sul posto di lavoro. Non

lavorare in un ambiente umido o bagnato (pioggia,

terreno umido). La postazione deve essere sicura.

La macchina può produrre scintille durante il

funzionamento, l'accensione e lo spegnimento.

Non utilizzare il dispositivo in ambienti a rischio

esplosione (nelle vicinanze di vernici, colori, benzina,

solventi, gas, sostanze adesive, liquidi inammabili

o esplosivi e gas).

3. Garantire una protezione adeguata contro le scosse

elettriche e il contatto con superci con messa a terra

come tubi, radiatori, forni e alloggiamenti frigoriferi.

4. Tenere i bambini e i terzi lontano dal luogo di lavoro.

5. Le macchine non utilizzate devono essere tenute

asciutte.

6. Non sovraccaricare la macchina. La macchina ore il

successo e la sicurezza ottimali solo con i parametri

dati.

7. Utilizzare soltanto attrezzi adatti allo scopo. Non

utilizzare questo attrezzo per scopi diversi da quelli

previsti.

8. Indossare indumenti appropriati. Gioielli e indumenti

larghi possono impigliarsi nelle parti della macchina

in movimento. Si consiglia di indossare guanti di

gomma e calzature antiscivolo se si lavora all'aperto.

I capelli lunghi devono essere coperti durante il

lavoro.

9. Indossare degli occhiali protettivi e una maschera

antipolvere per processi di lavoro particolarmente

polverosi.

10. Non sovraccaricare il cavo di collegamento. Non

trascinare la macchina dal cavo. Non scollegare

il cavo per spegnere il dispositivo. Tenere il cavo

lontano da fonti di calore, contenitori di olio e bordi

taglienti.

Leggere attentamente questo manuale di

istruzioni.

Non smaltire apparecchi elettrici insieme a riuti

domestici.

Il dispositivo è confacente alla dichiarazione di

conformità CE.

Utilizzare degli occhiali protettivi.

Utilizzare dei mezzi di protezione dell'udito.

Indossare una mascherina protettiva.

Utilizzare scarpe di protezione.

Dispositivo con classe di protezione 2 con

doppio isolamento.

Attenzione! Indossare dei guanti di protezione.

AVVERTENZA! Le immagini in questo manuale

sono puramente dimostrative per cui i singoli

dettagli possono dierire dall'aspetto reale

dell'apparecchio.

11. Mettere in condizioni di sicurezza il posto di lavoro.

Si consiglia di utilizzare morsetti o morse per il

ssaggio. Mentre si lavora, fare sempre attenzione

alle mani!

12. Non sbilanciarsi. Quando si lavora, mantenere

sempre una postura adeguata e l'equilibrio.

13. La macchina deve essere tenuta in mano saldamente.

Quando la macchina è in funzione, tenerla sempre

per la maniglia ssata.

14. Mantenere gli utensili in buone condizioni. Per

un lavoro ottimale gli strumenti devono essere

puliti e alati. Istruzioni per la lubricazione e il

ricambio degli accessori. Controllare sempre se sono

presenti danni sulla prolunga e nel caso sostituirla.

Le maniglie devono essere sempre asciutte, pulite

e prive di olio e lubricante.

15. Prima della manutenzione e della sostituzione degli

accessori (scalpello, trapano, lama) e quando non la

si utilizza, spegnere sempre la macchina e staccare la

spina.

16. Rimuovere la chiave di regolazione. Controllare

sempre che tutte le chiavi di regolazione siano

rimosse prima di avviare la macchina.

17. Evitare l'accensione accidentale. Mentre il dispositivo

è collegato alla corrente non spostarlo con le dita

appoggiate sopra all'interruttore. Assicurarsi che

l'interruttore principale si trovi sulla posizione

"SPENTO", quando si collega la macchina alla

corrente elettrica.

18. Per l'utilizzo all'aperto scegliere solo dei cavi di

prolungamento specici per l'uso nelle aree esterne.

19. Lavorare con la macchina richiede attenzione e cura.

Non utilizzare la macchina se si è stanchi.

20. Componenti danneggiati devono essere controllati

con cura. Prima di proseguire con l'utilizzo, la

cassa e i vari componenti devono essere controllati

attentamente per assicurarsi che tutto funzioni

correttamente. Controllare i componenti mobili

nel loro allineamento, collegamento, montaggio

e altre condizioni che possano eventualmente

limitare il funzionamento dei componenti stessi. In

caso di danni provvedere alla manutenzione come

indicato dal Servizio di Assistenza o, a meno che non

sia indicato diversamente in questo manuale, far

sostituire il componente danneggiato. Gli interruttori

danneggiati devono essere sostituiti soltanto da

personale qualicato e autorizzato. Il dispositivo non

deve essere utilizzato se l'interruttore non funziona

correttamente.

21. Utilizzare la macchina solo secondo disposizioni.

22. Per garantire l'integrità operativa del dispositivo non

devono essere rimossi sistemi di sicurezza o viti già

installate.

23. Non toccare alcuna componente mobile quando la

macchina è collegata alla corrente elettrica.

24. Si consiglia di utilizzare il dispositivo con un carico

basso in entrata come indicato sulla targhetta in

modo tale da aumentare l'ecienza del dispositivo

e ridurne l'usura.

25. Non pulire le parti in plastica con solventi.

Benzina, diluente, benzene, alcool o olio possono

danneggiare le parti in plastica. Pulire con un panno

morbido e con acqua e sapone.

26. In caso di malfunzionamenti rivolgersi al servizio

assistenza autorizzato.

27. Utilizzare solo ricambi originali.

2322

Des balais de charbons fortement usés nuisent

à la puissance du moteur. Dans le cas des balais de

charbon ayant une fonction Auto-Stop, le moteur

est automatiquement arrêté. Les balais de charbon

usés doivent être remplacés et dans ce cas les deux

balais de charbon doivent être remplacés par des

nouveaux. Les balais de charbon doivent toujours

être maintenus propres. Leur glissement sans

entraves à l'intérieur du support de balai de charbon

doit être assuré.

5. Nettoyage de l'appareil.

Pour maintenir l'appareil propre, il faut le nettoyer

avec de l'eau et du savon à l'aide d'un chion doux.

On ne doit ni utiliser de brosses, ni d'autres appareils

de nettoyage qui pourraient entraîner l'apparition de

ssures / de dommages de l'appareil. Il faut éviter

que de l'eau pénètre à l'intérieur par les ouvertures

de ventilation du boîtier. Nettoyer les ouvertures de

ventilation avec un pinceau et de l'air comprimé.

IX. TRANSPORT ET STOCKAGE

Si vous transportez cet appareil, veuillez-le protéger

des secousses et des chutes. Ne posez rien sur la partie

supérieure de l‘appareil. Stockez-le dans un environnement

sec et bien aéré, à l‘abri des gaz corrosifs.

XII. EXAMEN RÉGULIER DE L‘APPAREIL

Contrôlez régulièrement le bon état des diérents éléments

de l‘appareil. Si l‘un d‘entre eux est endommagé, l‘appareil

ne doit plus être utilisé. Adressez-vous immédiatement

à votre vendeur pour faire réparer l‘appareil. Que faire en

cas de problème? Prenez contact avec votre vendeur et

préparez les éléments suivants:

• Vos numéros de facture et de série (vous trouverez

ce dernier sur la plaque signalétique)

• Le cas échéant, une photo de l‘élément endommagé

• Une description précise du problème aidera votre

conseiller à en identier la cause. Plus détaillées

seront vos indications, plus rapidement nous

pourrons vous aider!

ATTENTION: N‘ouvrez jamais l‘appareil sans l‘accord

préalable du service client. Cela pourrait compromettre

votre droit à la garantie!

ISTRUZIONI PER L’USO

Rev. 27.03.2018 Rev. 27.03.2018

A. Rotazioni: L – sinistra;

R – destra;

O – posizione neutra

B. Interruttore del

motore del trapano:

I – Accendere il

dispositivo; 0 –

Spegnere il dispositivo

C. Dispositivo di sicurezza

D. Interruttore magnetico:

I – Magnete attivo;

0 – Magnete inattivo

E. Regolatore della

velocità di foratura

VII. UTILIZZO DEL DISPOSITIVO

1. Versare acqua pulita o un altro liquido di

rareddamento nel serbatoio del liquido di

rareddamento.

2. Il dispositivo deve essere posizionato sul pezzo

da lavorare e ssato con un cinturino; collegare il

dispositivo all'alimentatore e accendere il magnete.

3. Impostare il senso di rotazione; accendere il

dispositivo, impostare la velocità in base al lavoro da

svolgere; iniziare a lavorare con il numero di giri più

basso.

4. Svitare la valvola del serbatoio del refrigerante

e regolare il tubo essibile del serbatoio del

refrigerante sul foro.

5. Una volta terminato il lavoro con la maniglia di

regolazione dell'altezza, sollevare il dispositivo,

ridurne la velocità e spegnerlo.

6. Spegnere il magnete, scollegare il dispositivo

dall'alimentazione elettrica, sganciare la cintura di

sicurezza.

ATTENZIONE! Dopo massimo 3 ore di funzionamento

ininterrotto, fare una pausa di circa 30 minuti.

VIII. SOSTITUZIONE DELLE SPAZZOLE DI CARBONE

Durante il funzionamento le spazzole in carbonio sono

consumate uniformemente. Se l'isolante all'interno della

spazzola è vuoto e si verica il contatto con il commutatore,

il motore si spegne automaticamente. In seguito, le spazzole

devono essere sostituite contemporaneamente con una

nuova dello stesso tipo.

Rimuovere la spazzola usata. Inserire una nuova spazzola in

carbonio dello stesso tipo. Serrare la vite di ssaggio della

spazzola e il coperchio della spazzola in carbonio. Serrare

quindi il corpo della spazzola in carbonio e avvitarlo.

ATTENZIONE! Quando si installa e si avvita una spazzola

nuova, assicurarsi di far passare la vite di ssaggio attraverso

entrambi gli occhielli:

IX. INSTALLAZIONE / SMONTAGGIO DI ALCUNI

COMPONENTI

1. Montaggio del mandrino:

Farscorrereil mandrinodi foratura nell'utensile,ruotare

con cautela la maniglia alla ne dell'inserimento per

assicurarsi che scatti in posizione corretta:

2. Installazione dei morsetti di regolazione dell'altezza

di foratura:

Le maniglie devono essere avvitate in senso orario:

1 2

3. Montare il serbatoio del refrigerante:

Allentare i dadi di ssaggio del contenitore:

4. Far scorrere il supporto del contenitore sui dadi

allentati e serrarli a fondo:

Descrizione del pannello di controllo:

Modelli MSW-MD32-ECO/MSW-MD32-PRO/

MSW-MD60-ECO/MSW-MD60-PRO:

1. Copertura per l'aspirazione dell'aria/spazzole di

carbone del motore

2. Motore

3. Bulloni di ssaggio

4. Mandrino

5. Sostegno/maniglia di trasporto

6. Leva per la regolazione dell'altezza del martello

7. Leva per sollevare/abbassare il dispositivo

8. Guida

9. Pannello dei comandi

10. Cavo di alimentazione

11. Magnete

28. Smontare la macchina solo per sostituire le spazzole

in carbonio.

29. Quando si trasporta e si sposta il trapano magnetico

dal luogo di stoccaggio al luogo di utilizzo, si deve

tener conto dei principi di sicurezza e di tutela della

salute sul luogo di lavoro in relazione ai lavori di

trasporto manuale nel paese in cui vengono utilizzati

i martelli demolitori.

30. Non è consentito salire sulla macchina.

II. ISTRUZIONI DI SICUREZZA PER L'USO DEL DISPOSITIVO

1. Utilizzare degli occhiali protettivi.

2. Indossare una mascherina per la polvere.

3. Utilizzare una protezione per l'udito.

4. Assicurarsi che l'impugnatura sia regolata

correttamente.

5. Si consiglia di utilizzare la maniglia laterale.

6. Il lavoro sicuro dipende dalla postura.

7. Quando si lavora in quota, prestare attenzione alle

persone e agli oggetti in situati più in basso.

8. Indossare sempre scarpe di sicurezza quando si

utilizza il dispositivo.

Non rispettare le istruzioni d'uso e di sicurezza può

portare a gravi lesioni personali o alla morte.

III. DATI TECNICI

IV. IMPIEGHI

Le punte magnetiche sono progettate per forare con

precisione materiali ferromagnetici. La foratura può essere

eettuata in posizione verticale, orizzontale e sopra la testa.

ATTENZIONE! Si ricorda che durante il funzionamento

devono essere disponibili una supercie e uno spessore

adeguati (almeno 10 mm) di materiale ferromagnetico.

V. PRIMA DELL'UTILIZZO

1. Fonte di corrente

Assicurarsi che la tensione sulla fonte di

alimentazione corrisponda a quella indicata sulla

targhetta del prodotto.

2. Interruttore principale

Assicurarsi che l'interruttore principale sia in

posizione "OFF". Il collegamento dell'apparecchio

all'alimentazione di rete con l'interruttore principale

in posizione "ON" può causare un incidente.

3. Cavo di estensione

Se la postazione di lavoro non dispone di una fonte

di alimentazione, utilizzare un cavo di prolunga di

sezione (spessore) e potenza nominale sucienti. Il

cavo di prolunga deve essere il più corto possibile.

4. Controllare gli strumenti del dispositivo.

Per montare la punta del trapano nel mandrino,

svitare il mandrino con la chiave, inserire la punta nel

mandrino e avvitare il mandrino con una chiave per

trapano.

VI. DESCRIZIONE DEL DISPOSITIVO

Nome del

prodotto

Trapano magnetico

Modello MSW-

MD32-

ECO

MSW-

MD32-

PRO

MSW-

MD60-

ECO

MSW-

MD60-

PRO

Tensione no-

minale [V~]/

Frequenza

[Hz]

230/50

Potenza no-

minale [W]

1380 1680

Peso [kg] 20

Capacità

serbatoio di

raredda-

mento [ml]

300

Velocità di

rotazione con

funzionamen-

to a vuoto

senza carico

[rpm]

600 370

Max. attrazio-

ne [N]

18000

Diametro del

maschio per

lettatura

M14 M25

Diametro

della punta

a corona

[mm]

35 60

Diametro del

trapano [mm]

19 28

Sollevare con cautela l'alloggiamento, spostare la protezione

della spazzola verso l'alto e svitare la vite di ssaggio:

Attenzione! Prima di sostituire le spazzole assicurarsi che

l'apparecchio sia spento e che il cavo di alimentazione sia

scollegato.

Per sostituire le spazzole in carbonio è necessario procedere

come segue:

Allentare le quattro viti dell'alloggiamento della spazzola in

carbonio:

X. FUNZIONAMENTO E CONTROLLO DEL DISPOSITIVO

1. Controllo del dispositivo.

Poiché l'usura degli utensili compromette le

prestazioni del motore, le parti usurate devono

essere sostituite immediatamente.

2. Controllo delle viti di ssaggio.

Le viti di ssaggio devono essere controllate

regolarmente e serrate se necessario. Se ciò non

viene fatto, sussiste il rischio di lesioni.

3 4

A B

E D

Rev. 27.03.2018 Rev. 27.03.2018

3. Funzionamento del motore.

Il rotore del motore è il cuore del dispositivo. Deve

essere protetto da danni e contaminazioni con

acqua e olio.

4. Controllo delle spazzole del motore.

Il motore utilizza spazzole in carbonio che si

consumano. Le spazzole in carbonio molto usurate

compromettono le prestazioni del motore. Per le

spazzole in carbonio con funzione Auto-Stop, il

motore si arresta automaticamente. Le spazzole

usurate devono essere sostituite con nuove

spazzole. Le spazzole in carbonio devono essere

sempre tenute pulite. È necessario garantire che le

spazzole possano scivolare liberamente all'interno

dei supporti.

5. Pulizia del dispositivo.

Pulire il dispositivo con acqua e sapone utilizzando

un panno morbido. Non utilizzare spazzole o altri

dispositivi di pulizia che potrebbero causare crepe

o danni all'unità. È importante evitare che l'acqua

entri nell'alloggiamento attraverso le aperture di

ventilazione. Le aperture di ventilazione devono

essere pulite con una spazzola e aria compressa.

XI. TRASPORTO E STOCCAGGIO

Durante il trasporto la macchina deve essere protetta da

scosse e cadute e non capovolta. Conservare in luogo ben

ventilato con aria secca senza gas corrosivi.

XII. CONTROLLO REGOLARE DELLA MACCHINA

Vericare regolarmente che gli elementi dell'apparecchio

non presentino danni. Nel caso in cui si riscontrassero

danni, è severamente vietato qualsiasi impiego del

dispositivo. Contattare immediatamente il venditore per

portare a termine i miglioramenti. Cosa fare in caso di

problemi? Contattare il venditore e fornire i seguenti dati:

• Numero di fatturazione e numero di serie (dei quali

l'ultimo si trova sulla targhetta del dispositivo).

• Se possibile fornire una foto del pezzo difettoso

• Provvedere a descrivere il problema riscontrato nel

modo più preciso possibile in modo che il servizio

clienti sia in grado di circoscrivere il problema

e di risolverlo. Più dettagliate sono le informazioni

fornite, maggiore è l'aiuto che possiamo fornire!

ATTENZIONE: Non aprire mai o smontare l'apparecchio

senza l'autorizzazione del servizio clienti. Ciò comporta la

decadenza della garanzia a eetto immediato!

El texto en alemán corresponde a la versión original.

Los textos en otras lenguas son traducciones de las

instrucciones en alemán.

I. MEDIDAS BÁSICAS DE SEGURIDAD

1. Mantenga limpia la zona de trabajo. Un área de

trabajo desordenada puede provocar accidentes.

2. Tenga en cuenta las condiciones de trabajo. No

trabaje en entornos con humedad (lluvia, suelo

mojado o húmedo). La zona de trabajo debe ser

siempre segura. El equipo puede generar chispas

cuando está en funcionamiento, así como durante

el encendido/apagado. No utilice el aparato

en entornos con riesgo de explosión (en las

proximidades de laca, pintura, gasolina, disolventes,

gases, pegamentos, líquidos y gases altamente

inamables o explosivos).

3. Garantice una suciente protección contra descargas

eléctricas y contra un posible contacto con supercies

conectadas a tierra, como tubos, radiadores, paneles

de calefacción, hornos o frigorícos.

4. Mantenga a niños y terceras personas alejadas de la

zona de trabajo.

5. Guarde el dispositivo en un lugar cerrado y seco,

siempre que no lo esté utilizando.

6. No sobrecargue la máquina. Respete los parámetros

de funcionamiento del dispositivo para garantizar un

óptimo rendimiento y un uso seguro. Parámetros.

7. Utilice las solamente herramientas adecuadas

y en buen estado. No utilice la herramienta para un

propósito para el que no haya sido diseñada.

8. Utilice ropa adecuada. No use joyas ni ropa oja.

Además, asegúrese de mantener su cabello, ropa

y guantes alejados de las partes móviles para evitar

que se enganchen.Cuando trabaje en el exterior

porte siempre guantes de goma y zapatos de

seguridad antideslizantes.

9. Use gafas de protección y mascarilla antipolvo.

10. No sobrecargue el cable de conexión. No desplace

la máquina tirando del cable. No tire del cable

para desconectar el dispositivo. Mantenga el cable

alejado de aceites, fuentes de calor y cantos alados.

Lea este manual de instrucciones con

detenimiento.

Los dispositivos eléctricos no se pueden

desechar con la basura doméstica.

El equipo cumple con la normativa CE.

Utilice siempre gafas de protección.

Se debe utilizar protectores auditivos.

Utilice siempre gafas de protección.

Utilice zapatos de seguridad.

Este equipo tiene un aislamiento de clase II

(doble aislamiento).

Utilice guantes de seguridad.

ATENCIÓN! En este manual se incluyen fotos

ilustrativas, que podrían no coincidir exactamente

con la apariencia real del producto.

11. Asegure el lugar de trabajo. Se recomienda el uso de

sargentos para jar la pieza a la supercie de trabajo.

¡Tenga siempre mucho cuidado con las manos!

12. No incline el cuerpo. Mientras trabaje, mantenga una

óptima postura corporal que le permita garantizar el

equilibrio.

13. Mientras el dispositivo esté en funcionamiento,

sujete rmemente el aparato por la empuñadura.

14. Mantenga los componentes del dispositivo en

perfecto estado. Las herramientas deben estar

siempre aladas y limpias para lograr un óptimo

rendimiento. Respete las indicaciones referentes a la

lubricación y al cambio de accesorios. Asegúrese

siempre de que los cables no estén deteriorados

y sustitúyalos si fuera necesario. Las empuñaduras

deben estar siempre secas, limpias y sin restos de

aceite o lubricante.

15. Antes de realizar el mantenimiento del dispositivo

o cambio de accesorios desenchufe la máquina.

16. Retire las llaves de ajuste. Antes de poner en marcha

el dispositivo, compruebe siempre que todas las

llaves de ajuste hayan sido retiradas.

17. Evite el encendido accidental del aparato. Cuando

el equipo esté enchufado al suministro eléctrico no

lo transporte con el dedo apoyado en el interruptor.

Asegúrese de que el interruptor del aparato esté

siempre en posición de apagado cuando lo enchufe

a la corriente.

18. Cuando trabaje al aire libre, utilice un prolongador

apto para exteriores.

19. Trabajar con este dispositivo requiere mucha

atención y precaución: No utilice el aparato cuando

esté cansado.

20. Examine con regularidad los componentes del

equipo. Antes de continuar con el trabajo cerciórese

de que todos los componentes están en buen

estado. En caso de detectar alguna anomalía, no

utilice el aparato y póngase en contacto con el

servicio técnico para proceder con la reparación de

las piezas dañadas.

21. Utilice la máquina solamente para el n previsto.

22. Para garantizar un óptimo funcionamiento de la

máquina no se deben de retirar los dispositivos de

seguridad ni los tornillos suministrados de fábrica.

23. No toque las partes móviles de la máquina cuando

esté enchufada.

24. Se recomienda utilizar herramientas eléctricas de

ajuste con baja carga de entrada, tal y como se indica

en la placa de características técnicas para elevar la

ecacia del aparato y reducir el desgaste.

25. No limpie las piezas de plástico con disolventes.

Gasolina, disolventes, benzol, alcohol o aceite

pueden deteriorar las piezas de plástico. Para realizar

la limpieza, utilice un paño suave con agua y jabón.

26. En caso de avería póngase en contacto con el

servicio técnico ocial.

27. Utilice solamente piezas de repuesto originales.

28. La máquina solo se debe desmontar para cambiar las

escobillas de carbón.

29. Al transportar el taladro magnético del lugar de

almacenamiento al lugar de uso, deben tenerse

en cuenta las normas vigentes de seguridad

y protección laboral del país.

30. No se permite para subirse a la máquina.

MANUAL DE INSTRUCCIONES

Rev. 27.03.2018 Rev. 27.03.2018

A. Revoluciones

L – izquierda;

R – derecha;

O – posición neutral

B. Interruptor del taladro:

I – Encender del

equipo; 0 Apagar el

equipo

C. Fusible

D. Interruptor del imán:

I – imán activo; 0 imán

inactivo

E. Regulador de la

velocidad de taladrado

VII. USO DEL EQUIPO

1. Vierta agua limpia u otro refrigerante en el depósito

de refrigerante.

2. El dispositivo debe colocarse sobre la pieza de

trabajo y sujetarse con una correa. Conecte el

dispositivo a la fuente de alimentación y encienda

el imán.

3. Ajuste el sentido de giro; encienda el aparato,

ajuste la velocidad en función del trabajo a realizar

y empiece a trabajar con el menor número de

revoluciones posible.

4. Desenrosque la válvula del depósito de líquido

refrigerante y ajuste la manguera al oricio del

tanque.

5. Cuando haya terminado de trabajar levante el

aparato con las palancas de regulación de la altura,

reduzca su velocidad y apáguelo.

6. Apague el imán, desconecte el dispositivo de

la fuente de alimentación y suelte la correa de

seguridad que sujeta la pieza de trabajo.

ATENCIÓN: Después de un máximo de 3 horas de

funcionamiento ininterrumpido, debe hacerse una

pausa de aprox. 30 minutos.

VIII. SUSTITUCIÓN DE LOS ESCOBILLAS DE CARBÓN

Durante el funcionamiento, las escobillas de carbón se

desgastan uniformemente. Si la pieza aislante en el interior

de la escobilla está gastada y entra en contacto con el

conmutador, el motor se desconecta automáticamente.

Dado el caso, todas las escobillas deben ser sustituidas por

nuevas.

Atención: Antes de cambiar las escobillas, asegúrese de

que la unidad está apagada y desenchufada de la corriente.

Para sustituir las escobillas de carbón hay que hacer lo

Aoje los cuatro tornillos de la carcasa de las escobillas:

Levante con cuidado la carcasa, mueva el protector de la

escobilla hacia arriba y desatornille el tornillo de jación:

Retire la escobilla de carbón gastada e inserte una nueva.

Apriete el tornillo de jación y la protección de la nueva

escobilla de carbón. A continuación, apriete la carcasa de la

escobilla y atorníllela.

Atención: Cuando instale y atornille una escobilla nueva,

asegúrese de guiar el tornillo a través de ambos oricios:

IX. MONTAJE/DESMONTAJE DE DETERMINADOS

COMPONENTES

1. Montaje del portabrocas:

Inserte el portabrocas en la herramienta y gírelo

cuidadosamente del mango para asegurarse de que

encaja en su lugar correctamente:

2. Instalación de las palancas de ajuste de la altura de

perforación:

Las palancas se deben apretar en sentido horario:

1 2

3. Instalación del depósito de refrigerante:

Aoje las tuercas de jación del depósito:

4. Deslice el soporte del recipiente sobre las tuercas

sueltas y apriételas:

Descripción del panel de control:

Modelos MSW-MD32-ECO/MSW-MD32-PRO/

MSW-MD60-ECO/MSW-MD60-PRO:

1. Tapa de la entrada de aire/de escobillas de carbón

del motor

2. Motor

3. Pernos

4. Husillo/portabrocas

5. Asa de transporte

6. Palancas para ajustar la altura de perforación

7. Palanca para levantar/bajar el equipo

8. Carril

9. Panel de control

10. Cable de alimentación

11. Imán

II. INSTRUCCIONES DE SEGURIDAD PARA EL USO DEL

EQUIPO

1. Use gafas protectoras.

2. Porte siempre una máscara antipolvo.

3. Utilice protección para los oídos

4. Garantice siempre un ajuste correcto de la

empuñadura.

5. Se recomienda utilizar la empuñadura lateral.

6. La seguridad en el trabajo depende también de la

postura corporal.

7. Para trabajos sobre personas u objetos, preste

atención a la supercie situada por debajo de usted.

8. Use siempre zapatos y guantes de seguridad.

No respetar las advertencias de seguridad puede

conllevar graves lesiones e incluso la muerte.

III. DATOS TÉCNICOS

2. Interruptor principal.

Asegúrese de que el interruptor principal esté en

la posición "OFF". La conexión del aparato a la red

eléctrica con el interruptor principal en posición

"ON" puede provocar un accidente.

3. Prolongador.

Si el puesto de trabajo no tiene fuente de

alimentación, se debe utilizar un cable alargador con

suciente sección transversal (espesor) y potencia

nominal. El prolongador debe ser lo más corto

posible.

4. Compruebe las herramientas de la unidad.

Para montar la broca desatornille el portabrocas con

la llave, introduzca la broca en el husillo y atorníllelo

con la llave del portabrocas.

VI. DESCRIPCIÓN DEL EQUIPO

Nombre del

producto

Taladro magnético

Modelo MSW-

MD32-

ECO

MSW-

MD32-

PRO

MSW-

MD60-

ECO

MSW-

MD60-

PRO

Tensión [V]/

Frecuencia

[Hz]

230/50

Potencia [W] 1380 1680

Peso [kg] 20

Capacidad del

deposito de

refrigerante

[ml]

300

Velocidad sin

carga [RPM]

600 370

Fuerza

máxima del

imán [N]

18000

Diámetro del

macho de

roscar

M14 M25

Diámetro de

la broca de

corona [mm]

35 60

Diámetro de

la broca [mm]

19 28

IV. ÁREA DE USO

Las taladros magnéticos están diseñados para la

perforación precisa en materiales ferromagnéticos. La

perforación se puede hacer en posición vertical, horizontal

y por encima de la cabeza.

ATENCIÓN: Se debe tener en cuenta que durante el

funcionamiento debe disponerse de una supercie

y un espesor adecuados (al menos 10 mm) de material

ferromagnético.

V. ANTES DEL USO

1. Fuente de energía.

Asegúrese de que el suministro eléctrico coincida

con la placa de información técnica del producto.

3 4

X. USO Y CONTROL DEL DISPOSITIVO

1. Control del equipo.

Dado que el desgaste de las herramientas perjudica

el rendimiento del motor, las piezas desgastadas

deben sustituirse inmediatamente.

2. Control de tornillos de jación

Verique regularmente que los tornillos de jación

están correctamente jados y, en caso necesario,

apriételos.

3. Operación del motor.

El rotor del motor es el corazón del dispositivo.

Debe protegerse contra daños por suciedad de agua

o aceite.

4. Control de las escobillas del motor.

El motor utiliza escobillas de carbón que se

desgastan. Las escobillas de carbón muy desgastadas

perjudican el rendimiento del motor. En los modelos

con la función Auto-Stop, el motor se detiene

automáticamente. Las escobillas de carbón gastadas

deben ser sustituidas por otras nuevas. Estos

componentes deben mantenerse siempre limpios.

Debe asegurarse el deslizamiento libre dentro de los

portaescobillas.

A B

E D

Rev. 27.03.2018 Rev. 27.03.2018

5. Limpieza del equipo.

Antes de limpiar el equipo desenchúfelo de la

corriente. Para mantener el equipo limpio, utilice un

trapo suave con agua y jabón. No se pueden utilizar

cepillos u otros aparatos de limpieza, que puedan

dañar el producto.Evite que el agua entre por los

oricios de ventilación de la carcasa en el interior.

Las aberturas de ventilación deben limpiarse con un

pincel y aire comprimido.La cuchilla se debe limpiar

con el cepillo suministrado, una vez se haya enfriado

por completo.

XI. TRANSPORTE Y ALMACENAJE

Para transportar la maquina protéjala tanto de sacudidas

como de caídas y evite colocar objetos en la parte superior.

Almacenar en un espacio bien ventilado, seco y lejos de

gases corrosivos.

XII. REVISIÓN PERIÓDICA DEL PRODUCTO

Compruebe regularmente que los componentes del

aparato no estén deteriorados. Dado el caso no continúe

utilizando el aparato. Contacte de inmediato al vendedor

para realizar la reparación correspondiente.

¿Qué hacer en caso de problemas?

Póngase en contacto con el vendedor y prepare la siguiente

información:

• Número de factura y número de serie (este último

lo encontrará en la placa de características técnicas).

• En caso necesario incluya una foto de la pieza

defectuosa.

• El personal del servicio técnico podrá determinar

mejor cuál es el problema cuanto más detallada sea

la descripción. Cuanto más detallada y precisa sea la

información, más rápido podremos ayudarle.

ATENCIÓN: Nunca intente reparar o abrir el aparato sin

consultar previamente con el servicio técnico. ¡Esto puede

conllevar la extinción de la garantía!

DE | EN |PL | FR | IT | ES | CZ

nDoC www.riskCE.pl rev.29-05-2017

EG-Konformitätserklärung | EU Declaration of conformity | Deklaracja zgodności WE |

Déclaration UE de conformité | Dichiarazione di conformità UE | Declaración UE de

conformidad | Prohlášení o shodě ES,

2018/06-02/20

Hersteller (Name, Adresse) | Manufacturer (name, address) | Producent (nazwa, adres) | Fabricant (nom, adresse) |

Produttore (denominazione, sede) | Fabricante (nombre, dirección) | Výrobce (jméno, adresa):

EXPONDO POLSKA SP. Z O.O. SP. K., ul. Dekoracyjna 3, 65-155 Zielona Góra, Poland, EU

Mit voller Verantwortung erkläre ich, dass | declare under his sole responsibility that the product | z pełną

odpowiedzialnością deklaruje, że | Je déclare et affirme que | sotto la mia esclusiva responsabilità, DICHIARO che | Bajo

mi total responsabilidad, declaro que | Na svoji výlučnou odpovědnost prohlašuji, že:

Magnetbohrmaschine | Magnetic Drill | Wiertarka

magnetyczna | Perceuses magnétiques | Trapano magnetico | Taladro magnético | Magnetická vrtačka

MSW-MD32-ECO, MSW-MD32-PRO, MSW-MD60-ECO,

MSW-MD60-PRO

000000000000 –999999999999

die Grundanforderungen erfüllt | meets the following essential requirements | spełnia zasadnicze wymagania | est

conforme aux exigences réglementaires suivantes| ed é conforme alle seguenti direttive | y cumple con los siguientes

requisitos básicos | splňuje

základní požadavky:

•

MD2006/42/EC,

•

EMC 2014/30/UE,

•

RoHS 2011/65/UE,

außerdem erfüllt dieses Produkt die Anforderungen der folgenden harmonisierten Normen | complies with the

requirements of the following harmonized standards | spełnia wymagania następujących norm zharmonizowanych | ce

produit est conforme aux normes harmonisées suivantes | inoltre il prodotto soddisfa i requisiti previsti dalle seguenti

norme armonizzate | además, este producto cumple con los requisitos de las siguientes normas armonizadas | kromě toho

splňuje tento produkt požadavky následujících harmonizovaných norem:

•

EN ISO 12100:2010,

•

EN 60204-1:2006+A1:2009+AC:2010,

•

EN 61000-6-1:2007,

•

EN 61000-6-3-2007+AC:2012.

Diese Erklärung bezieht sich nur auf die Maschine im Zustand, in dem sie auf dem Markt eingeführt wurde und schließt

keine Komponenten, die vom Endverbraucher hinzugefügt wurden und keine vom Endverbraucher durchgeführten

Tätigkeiten/Umbauarbeiten, ein., Die technische Dokumentation befindet sich im Firmensitz von EXPONDO Polska sp. z

o.o. sp. k., und über ihre Verfügbarkeit entscheidet die dazu befugte Person Piotr R. Gajos.

This declaration relates

exclusively to the product in the state in which it was placed on the market. Any components added, handling effected or

modifications carried out subsequently are expressly excluded. The present declaration ceases to be valid in the event that

the use of the product is not in conformance with the conditions specified in the applicable regulations and in the product’s

technical documentation., The technical documentation can be obtained at the premises of EXPONDO Polska sp. z o.o. sp.

k. and is available from the authorised person Piotr R. Gajos.

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w

jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub

przeprowadzonych przez niego późniejszych działań. Dokumentacja techniczna znajduje się w siedzibie firmy EXPONDO

Polska sp. z o.o. sp. k., a osobą upoważnioną do jej dysponowaniem jest Piotr R. Gajos.

Cette délaration concerne

exclusivement le produit dans l’éat dans lequel il a ééintroduit sur le marchéet ne comprend aucun composant, déontage

ou autre modification ajoutéou effectuépar l’utilisateur final. La documentation technique se trouve au sièe de l’entreprise

EXPONDO Polska sp. z o.o. sp. k. et peut êre mise àdisposition sous rélamation àla personne morale compéente Piotr R.

Gajos.

La presente dichiarazione fa riferimento esclusivamente allo stato del macchinario al momento dell´immissione

sul mercato e non include componenti e/o modifiche apportati/e allo stesso da parte del consumatore finale., La relativa

documentazione tecnica si trova presso la sede legale dell´azienda EXPONDO Polska sp. z o.o. sp. k., ed in merito ad

un´eventuale divulgazione decide esclusivamente la persona avente piena titolarità Piotr R. Gajos.

Esta declaración se

refiere únicamente al estado en que la máquina ha sido introducida en el mercado con exclusión de los elementos añadidos

y las operaciones o modificaciones llevadas a cabo por el usuario final., La documentación técnica se encuentra en el

domicilio social de EXPONDO Polska sp. z o.o. sp. k., y sobre su disponibilidad decide la persona autorizada para ello, Piotr

R. Gajos.

Toto prohlášení se vztahuje výlučně na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nevztahuje se

na součásti, které byly následně přidány konečným uživatelem, nebo následně provedené zásahy konečného uživatele.

Technická dokumentace se nachází v sídle společnosti EXPONDO Polska sp. z o.o. sp. k., a o její dostupnosti rozhoduje k

tomu povolaná osoba Piotr R. Gajos.:

Gdynia, 06-02-2018

Piotr R. Gajos

Ingenieur für die

Richtlinienüberprüfung der Produkte |

Product Compliance Engineer |

Inżynier ds. Oceny

zgodności produktów | Ingénieur

responsable des analyses de conformité des

produits | Ingegnere della sicurezza dei

prodotti| ingeniero para la evaluación de la

directiva de productos |

inženýr oddělení hodnocení bezpečnosti výrobků

Ort, Datum | Place, Date | Miejsce,

Data | Lieu, Date | Luogo, Data |Lugar,

Fecha | Místo, Datum

Unterschrift | Signature | Podpis | Signature |

Firma |

Firma, |

Podpis

Name, Vorname, Stelle | Name, function, | Imię,

Nazwisko, Funkcja | Nom, Prénom, Position |

Cognome, Nome, Titolo del responsabile, |

Apellidos, Nombre, Puesto | Příjmení, Jméno, místo

Rev. 27.03.2018 Rev. 27.03.2018

NAMEPLATE TRANSLATIONS

5 6 7 8 9 10

DE Max.

Anziehung

Frequenz Leerlaufdrehzahl ohne

Last

Spannung Durchmesser des

Krohnenborers

Durchmesser

des Bohrers

EN Max.

Attraction

Frequency Max. No-Load Speed Voltage Core drill Twist drill

PL Maks.

przyciąganie

Częstotliwość Max. prędkość obrotowa

bez obciążenia

Napięcie Średnica wiertła

koronkowego

Średnica wiertła

Maximální

přitažlivost

Frekvence Vitesse de ralenti sans

chargé

Jmenovité

napájecí

napětí

Průměr

korunkové

vrtačky

Průměr vrtačky

Attraction

maximale

Fréquence Numero di giri con

funzionamento a vuoto

senza carico

Tension Diamètre foret

couronne

Diamètre

forage

IT Attrazione

massima

Frequenza Velocidad de ralentí sin

carga

Tensione Diametro della

punta a corona

Diametro del

trapano

ES Atracción

máxima

Frecuencia Rychlost volnoběhu bez

zatížení

Voltaje Diámetro del

taladro corona

Diámetro del

taladro

11 12 13 14

DE Durchmesser Gewindeschneidebohrer Gewicht Produktionsjahr Ordnungsnummer

EN Max. Tapping Weight Production Year Serial No.

PL Średnica gwintownika Waga Rok produkcji Numer serii

CZ Průměr vrtačky Hmotnost Rok výroby Sériové číslo

FR Diamètre forage taraudage Poids Année de production Numéro de serie

IT Diametro del maschio per lettare Peso Anno di produzione Numero di serie

ES Diámetro del taladro roscado Peso Año de producción Número de serie

1 2 3 4

DE Hersteller Produkt-

name

Modell Leistung

EN Manufacturer Product

Name

Model Power

PL Producent Nazwa

produktu

Model Moc

CZ Výrobce Název

výrobku

Model Jmenovitý

výkon

FR Fabriquant Nom du

produit

Modèle Puissance

IT Produttore Nome del

prodotto

Modello Potenza

ES Fabricante Nombre del

producto

Modelo Potencia

Product name Magnetic drill

Model

Power

Max. Attraction 230V~/50Hz

Frequency

Max. No-Load Speed

Voltage

Core drill φ

Twist drill φ

Max Tapping φ

Weight

Production year

Serial-No.

Manufacturer

expondo Polska sp. z o.o. sp. k.

ul. Dekoracyjna 3, 65-155 Zielona Góra | Poland, EU

DESIGN MADE IN GERMANY | expondo.de

3332

NOTES/NOTIZEN

Rev. 27.03.2018 Rev. 27.03.2018

Hiermit bestätigen wir, dass die hier in dieser Anleitung aufgeführten Geräte CE-konform sind.

We hereby certify that the appliances listed in this manual are CE compliant.

Par la présente, nous conrmons que les appareils présentés dans ce mode d´emploi sont conformes aux normes CE.

Niniejszym potwierdzamy, że urządzenia opisane w tej instrukcji są zgodne z deklaracją CE.

Con la presente documentazione si certica che i dispositivi descritti all´interno del manuale sono conformi alle vigenti

norme CE.

Por la presente conrmamos que los dispositivos detallados en este manual son conformes con las normativas de la CE.

Tímto potvrzujeme, že všechy produkty uvedené v této uživatelské příručce disponují CE prohlášním o shodě.

3534

NOTES/NOTIZEN

Rev. 27.03.2018 Rev. 27.03.2018

expondo.de

CONTACT

expondo Polska sp. z o.o. sp. k.

ul. Dekoracyjna 3

65-155 Zielona Góra | Poland, EU

e-mail: info@expondo.de

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall

gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit

der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr

weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung

zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen

Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die

rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem

Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Umwelt – und Entsorgungshinweise

Utylizacja produktu

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego

punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie

z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji

i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych

i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem,

nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

For the disposal of the device please consider and act according to the national and local rules and regulations.

This manual suits for next models

Table of contents

Languages:

Other MSW Drill manuals

MSW

MSW MSW-DDM150 User manual

MSW

MSW MSW-DDM230 User manual

MSW

MSW MSW-DDM230 UK User manual

MSW

MSW MSW-DDM260 User manual

MSW

MSW MSW-DDM205P24 User manual

Popular Drill manuals by other brands

Milwaukee

Milwaukee DD 3-152 Original instructions

Chicago Electric

Chicago Electric VARIABLE SPEED 18 VOLT CORD- LESS DRILL/HAMMER DRILL... operating instructions

Casals

Casals CID18K-2 Original instructions

Black & Decker

Black & Decker 5148415-00 instruction manual

Bosch

Bosch GBM 23-2 Professional Original instructions

Urrea

Urrea RM812B User manual and warranty

Craftsman

Craftsman 320.10320 Operator's manual

Makita

Makita 6510LVR Parts Breakdown

Makita

Makita HP1640 instruction manual

PRETUL

PRETUL ROTO-1/2P6 manual

Hitachi

Hitachi DS 12DM Handling instructions

Bosch

Bosch PS32 Operating/safety instructions

Hitachi

Hitachi DS10DFL - 12V 1.5Ah Lithium Ion 3/8" Micro Driver... instruction manual

Makita

Makita DDF484 instruction manual

Skil

Skil 2354 Operating/safety instructions

Metabo

Metabo PowerMaxx SSE 12 BL Original instructions

DeWalt

DeWalt D25223 manual

Unibor

Unibor EQ35 Original instructions

MSW MSW-MD32-ECO User manual

Popular Drill manuals by other brands
