MTX RTT8P User manual

mtxaudio.eu facebook.com/MTXEuropetwitter.com/MTXEurope
RTT8P
20cm (8“) Class-D Powered Tube - 140W RMS - 420W Peak
Designed by MTX in Phoenix, AZ - USA

Left Right
Power
+12V REM GND
High Level
Input
EBC
Remote
Input
Gain
4V - 0,1V
Ch.1 Ch.2
Protection
Power
Owner’s Manual - MTX RTT8P
Thank You !
Thank you for purchasing an MTX Audio High-End amplifier. Proper installation matched with MTX speakers and subwoofers provide
superior sound and performance for endless hours of waking the neighbors, slammin’your friends or flat out stomping wanna-be
players. Congrats and enjoy the ultimate audio experience with MTX !
Specifications :
• Powered vented tube enclosure
• Mono block class-D amplifier
• Subwoofer : 20cm (8”)
• Amplifier Max Power : 420W
• Amplifier RMS Power : 140W
• High and low level inputs
• EBC (External Bass Control) remote included
• Dimensions : 25,5x26x48cm
Power Terminal (+12V) : This is the main power input for the amplifier and must be connected directly to the positive terminal of the
vehicles battery for proper operation. Use caution when installing (+12V) power cable in the vehicle. Avoid running this cable parallel
with RCA cables, antennas, or other sensitive equipment due to massive currents that can induce noise into the audio system. It is
also very important to have a tight, secure connection for maximum performance. MTX recommends using a minimum of 6mm2 full
copper power wire with the MTX RTT8P.
RemoteTerminal (REM) : The amplifier can be turned on by applying 12 volts to this terminal.Typically this voltage is supplied by a wire
from the source unit marked“remote”or“power antenna”.
GroundTerminal (GND) : A proper ground is required for your amplifier to operate at peak performance. A short ground cable the same
diameter as the power cable should be used to attach the ground terminal directly to the chassis of the vehicle. Always remove paint,
dirt or debris to expose bare metal where the ground will be attached.
Protection LED (Prot.) : When the amp is in thermal protection, the LED turns to red.
PowerOn LED (PWR.) : The LED illuminates red when the amp is switched on.
RCA Inputs (Input) : These RCA inputs are used with source units that have RCA or Line level outputs. (Source units need a minimum
level of 100mV output for proper operation of the amplifier). MTX recommends only high quality RCA cables to decrease the possibility
of radiated noise entering the system.
Gain Control (Gain) : The gain control matches the input sensitivity of the amplifier to the source unit being used.
The operating range varies from 100mv to 4V. Adjusting the gain:
1. Turn the gain control on the amplifier all the way down (counter clockwise).
2. Turn up the volume control on the source unit to approximately 3⁄4 of maximum.
3. Adjust the gain control on the amplifier until audible distortion occurs.
4. Adjust the gain control down until audible distortion disappears.
5. The amplifier is now calibrated to the output of the source unit.
Speaker level inputs (High Level Input) : This input will allow the amplifier to operate from source units with speaker-level outputs.
Output speaker leads from the source unit should be tied directly to the wire harness provided with the amplifier.
Note :When speaker level inputs are used, a remote turn on wire must used to switch the amplifier on and off.
Remote bass control port (EBC) : use this port to connect the optional MTX EBC. It alows you to control the output level siting at the
front of the car.

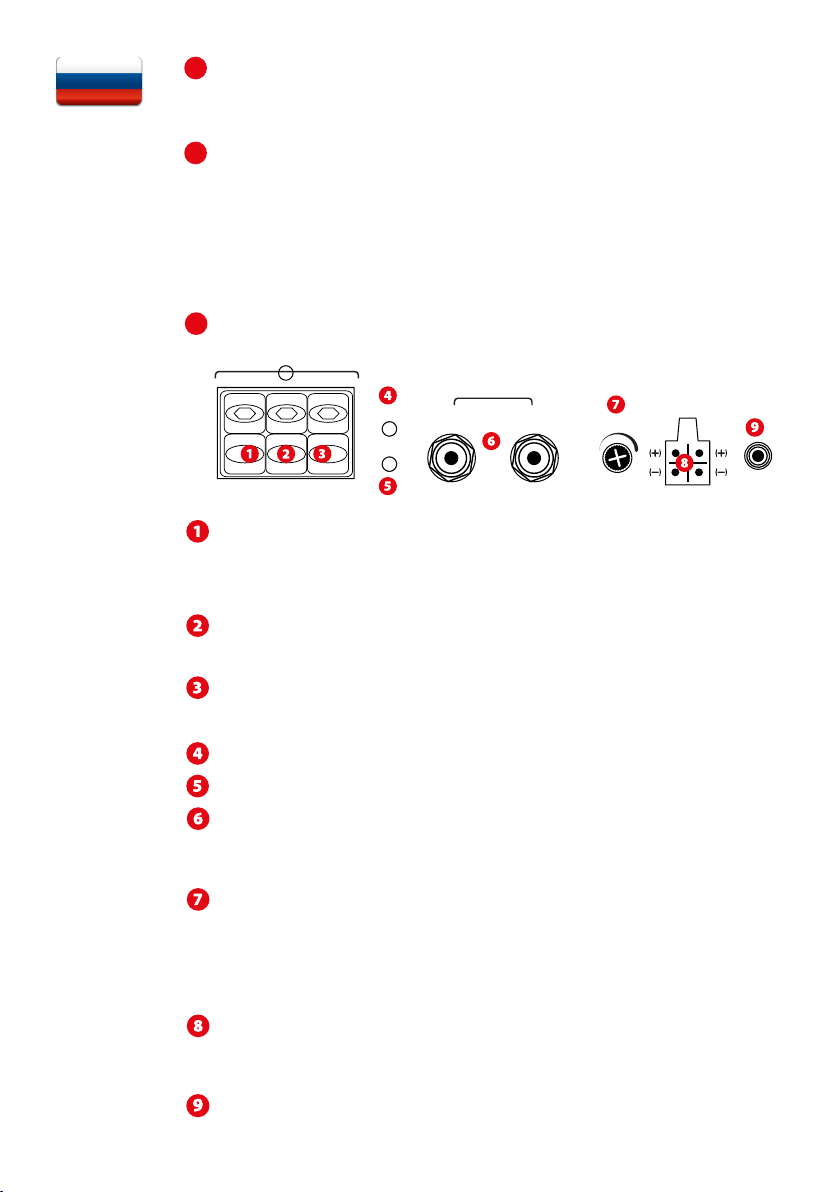

Control Panel on the Amplifier :

Installation & Mounting :
MTX recommends your new MTX RTT8P to be installed by an Authorized MTX retailer. Any deviation from specified installation instruc-
tions can cause serious damage to the amplifier, speakers and/or vehicles electrical system. Damage caused from improper installation
is NOT covered under warranty. Please verify all connections prior to turn on your system !
1. Disconnect the vehicle’s negative battery cable.
2. Determine the mounting place for your MTX RTT8P. Keep in mind there should be sufficient air flow for proper cooling.
3. Install a positive (+) power cable from the vehicle’s battery through the firewall using a grommet or firewall bushing to avoid cable
damage from sharp edges of the firewall. Run the cable through the interior of the vehicle and connect it to the amplifier (+12V)
terminal (1). Do Not connect to the battery at this time.
Note : Use only proper gauge wire for both positive and negative connections.
4. Install a circuit breaker or fuse within 20cm of the battery. This effectively lowers the risk of severe damage to you or your vehicle
in case of a short circuit or accident. Make sure the circuitbreaker is switched off or the fuse is taken out of the fuse holder untill all
connections are made. Now connect your positive power cable to the positive battery terminal of the battery.
5. Grounding - Locate a proper ground point on the vehicle’s chassis and remove all paint, dirt or debris to reveal a bare metal surface.
Attach the ground wire to that contact point. Connect the opposite end of the ground wire to the (GND) terminal on the amplifier (3).
6. Connect a remote turn-on wire from the source unit to amplifier remote terminal (2). If the source unit does not have a dedicated
RemoteTurn-on lead, you may connect to the source unit’s Power Antenna lead.
7. Connecting signal cables to the amplifier :There are two ways to supply the signal to your MTX RTT8P.
• To get maximum performance, we suggest connecting a high quality RCA to the corresponding outputs at the source unit and inputs
of the amplifier.
• If a source unit is being used without RCA outputs, use the included high-level amplifier’s speaker terminals (8) using the right
gauge speaker wire.
8. Double check all previous installation steps, in particular, wiring and component connections. Once verified, reconnect the vehicle’s
negative battery cable, turn the circuit breaker on or place the fuse in the fuse holder.
Note : Gain Levels on the amplifier should be turned all the way down (counter clockwise) before proceeding with adjustments.
How To Stay Tuned :
https://www.facebook.com/MTXEurope
https://twitter.com/MTXEurope
http://www.mtxaudio.eu

Left Right
Power
+12V REM GND
High Level
Input
EBC
Remote
Input
Gain
4V - 0,1V
Ch.1 Ch.2
Protection
Power
Manuel - MTX RTT8P
Merci !
Merci d’avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RFL. Une bonne installation combinée
à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures
(des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...
Caractéristiques :
• Tube de grave amplifié
• Amplificateur mono classe-D
• Subwoofer : 20cm (8”)
• Ampli puissance Max : 420W
• Ampli puissance RMS : 140W
• Commande EBC incluse
• Entrées haut et bas niveau
• Dimensions : 25,5x26x48cm
Connecteur d’alimentation (+12V) : C’est l’alimentation de l’amplificateur. Ce bornier doit être connecté directement à la borne +12V
de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d’alimentation à moins de 15cm du système
électrique de la voiture ou des câbles RCA. MTX recommande l’utilsation de câble de 6mm2 100% en cuivre.
Connecteur“Remote”(REM) : C’est la commande d’allumage et d’extinction de l’amplificateur. Pour allumer l’ampli, il faut appliquer
un +12V sur cette borne. La commande“Remote”se trouve dans les câbles de votre source avec l’inscription“Remote”ou “Power
Antenna”.
Connecteur de masse (GND) – C’est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est
indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus
la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l’alimentation (6mm2).
LED de protection (Prot.) : Lorsque l’amplificateur est en protection thermique (trop chaud) ce LED s’allume en rouge.
LED temoin d’allumage (PWR.) : Ce LED est allumé en rouge lorsque l’amplificateur est en fonction.
Entrées RCA (Input) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,1
Volt, le niveau maximum est de 4Volts. MTX recommande d’utiliser des câbles RCA“twistés”de qualité (comme chez StreetWires par
exemple) pour éliminer les problèmes de parasite.
Niveau de sensibilité (GAIN) – Ce réglage permet d’aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur
l’amplificateur de 0,1V à 4V. Cette commande n’est pas un volume ! Cela ne sert à rien de la mettre à fond.
Ajuster le niveau de sensibilité (Gain)
1. Tourner le potentiomètre dans le sens contraire des aiguilles d’une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiomètre“Gain”jusqu’à entendre de la distortion (son dégradé)
4. Diminuer le niveau d’une heure sur le potentiomètre
5. Votre amplificateur est calibré avec la source
Entrées haut-niveau (High Level Input) :Votre tube amplifié MTX accepte le signal provenant des câbles haut-parleur de votre source
(dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d’y brancher vos câbles
haut-parleurs et de brancher les adaptateurs dans le connecteur“High Level Input”.
Port EBC (External Bass Control - EBC Port) : Ce port permet la connexion de la commande déportée EBC livrée de
série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.
Connecteurs et réglages :

Installation et montage :
MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre MTX RTT8P. Tout mauvais branchement
peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux
fois les branchements avant de mettre en marche votre système audio.
1. Déconnectez la masse de la batterie du véhicule.
2. Déterminez l’emplacement de votre MTX RTT8P. Pour un bon fonctionnement, il faut laisser de l’air devant la section amplificateur
(pour son refroidissement) et devant le subwoofer.
3. Faites passer un câble d’alimentation de la batterie jusqu’au connecteur marqué ”+12V” sur l’amplificateur. Ne pas connecter ce
câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s’endom-
mage pas. Attention à bien utiliser la section de câble recommandée.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C’est une protection très importante pour
vous et votre véhicule en cas d’accident ou de court-circuit. Vous pouvez maintenant connecter le câble d’alimentation +12V sur la
borne positive (rouge) de la batterie.
5. Trouvez une très bonne masse, la plus courte possible (donc proche de l’amplificateur). Le point de contact doit être décapé (plus de
peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l’alimenta-
tion. Branchez la masse au connecteur marqué“GND”sur l’amplificateur puis visser l’autre extrémité à la tôle du véhicule.
6. Connectez un câble de commande d’allumage (remote) et d’extinction de votre source au bornier marqué“Rem.”sur l’amplificateur.
Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l’arrière de votre source. Il est parfois marqué“remote”
ou“power antenna”.
7. Connectez les câbles RCA de votre source aux borniers marqués“INPUT”. Si votre source n’est pas équipée de câbles RCA, vous pouvez
utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors brancher les câbles haut-parleur de votre source à ces
adaptateurs, puis brancher l’adaptateur dans le bornier“High Level Input”.
8. Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez recon-
necter la masse de la batterie. Puis placez le fusible dans son porte fusible.
Attention : pour commencer les réglages, la sensibilité“GAIN”sur l’amplificateur doit être en position minimum, donc à fond dans
le sens contraire des aiguilles d’une montre.
Comment rester connecté :
https://www.facebook.com/MTXEurope
https://twitter.com/MTXEurope
http://www.mtxaudio.eu

Left Right
Power
+12V REM GND
High Level
Input
EBC
Remote
Input
Gain
4V - 0,1V
Ch.1 Ch.2
Protection
Power
Manual de usuario - MTX RTT8P
Muchas Gracias !
Gracias por elegir el producto MTX para un máximo de sonido en tu vehículo. Con los amplificadores, altavoces y subs MTX y conexiones
StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó.
Especificaciones :
• Caja Reflex Auto-amplificada
• Amplificador Monobloque clase D
• Subwoofer : 20cm (8”)
• Potencia Máxima del amplificador: 420W
• Potencia RMS del amplificador: 140W
• Control remoto EBC incluido
• Entradas de Alta y Baja señal
• Dimensiones : 25,5x26x48cm
Terminal Power (+12V) : Esta es la entrada principal de alimentación positiva, la cual se debe conectar directamente al terminal pos-
itivo de la batería. Evite pasar el cable de alimentación junto a cableado RCA para evitar la intrusión de ruido. Es muy importante que
asegure bien las conexiones para unas máximas prestaciones. MTX recomienda el uso de cable mínimo de 6mm2 para el MTX RTT8P.
RemoteTerminal (REM) : The RTT8P can be turned on by applying 12 volts to this terminal.Typically this voltage is supplied by a wire
from the source unit marked“remote”or“power antenna”.
Terminal de masa (GND) : Se precisa de una buena conexión de masa o negativo para un correcto funcionamiento. Utilice el mismo
diámetro de cable que con el positivo. Conéctelo a algún punto del chasis del vehículo, el cual habrá lijado para retirar la pintura y
limpiado de suciedad. Ha de garantizar una buena conductividad.
LED de protección (Prot.) : Cuando el amplificador está en protección térmica el diodo LED se encenderá en color rojo.
LED PowerOn (PWR.) : El LED se iluminará en color rojo cuando el amplificador se encuentre encendido.
Entradas RCA (Input) : Estas entradas se usarán cuando la salida del auto-radio disponga de salidas RCA o salidas de línea de volta-
je, mínimo de 100mV. MTX recomienda solo cables de alta calidad apantallados para reducir la posibilidad de intrusión de ruidos y
parásitos.
Control de Ganancia (Gain) : Ajusta la sensibilidad de entrada, operando desde los 100mV a los 4V
Ajuste de ganancia :
1. Gire el ajuste de ganancia al mínimo.
2. Ajuste el volumen del auto-radio al 75% o 3/4 de recorrido máximo.
3. Suba el ajuste de sensibilidad del amplificador hasta que aprecie distorsión en la escucha
4. Baje la sensibilidad del amplificador hasta que desaparezca dicha distorsión.
5. 5. El amplificador ya está ajustado al auto-radio.
Entradas de señal de alta o altavoz (High Level Input) : Estas entradas se conectarán a las salidas de altavoz del auto-radio mediante
cableado directo.
Nota: Cuando se utilicen las entradas de alta, se precisará de un cable de remoto para encender y apagar el amplificador.
Puerto EBC (Control externo de graves) : El control remoto del nivel de subwoofer se conecta directamente a este puerto. Así le per-
mitirá disponer de este control en cualquier parte del vehículo. El EBC está incluido.
Panel de control en el Amplificador :

Instalación y montaje :
MTX le recomienda que su nuevo MTX RTT8P sea instalado por un instalador autorizado MTX. Cualquier desviación en la instalación
respecto de las especificadas en este manual de instrucciones puede causar serios daños serios al amplificador, altavoces incluso al
sistema eléctrico del propio automóvil. Los daños causados por una instalación inapropiada e indebida NO quedan cubiertas por la
garantía. Por favor, verifique todas las conexiones antes de encender el equipo!
1. Disconnect the vehicle’s negative battery cable.
2.Determineun lugarpara alojarsu tubo auto-amplificado.Tenga enmente que debería habersuficiente espaciopara asegurarel flujo
necesario de aire para su correcta ventilación y disipación del calor.
3. Instale un cable de positivo (+) desde el terminal positivo de la bacteria usando los correspondientes pasa-muros para evitar cortes
en los cables debido a los perfiles cortantes de las chapas metálicas. Pase el cable haciéndolo llegar al terminal (+12V) o terminal (1)
del amplificador. No conecte la bacteria al mismo tiempo.
Nota: Use la misma sección de cable tanto para positive como para negativo en la alimentación del amplificador.
4. Instale un fusible general a no más de 20cm de la bacteria en la línea positiva. Esto efectivamente reduce el riesgo de daños severos
en si vehículo en caso de corto-circuito o accidente. Asegúrese de no colocar el fusible en el portafusibles hasta que todas las conex-
iones hayan sido realizadas correctamente en el sistema. Ahora conecte el cable de positivo al terminal (+) de la batteria.
5. Terminal de masa: Localice una buena conexión de masa o negativo para un correcto funcionamiento. Utilice el mismo diámetro
de cable que con el positivo. Conéctelo a algún punto del chasis del vehículo, el cual habrá lijado para retirar la pintura y limpiado de
suciedad. Ha de garantizar una buena conductividad. Conecte el correspondiente cable de negativo al terminal (GND) del amplificador
MTX (3).
6. Conecte un cable de encendido remoto desde la salida a tal efecto en su unidad principal al terminal de encendido remoto de su
tubo auto-amplificado, terminal (2). Si su unidad principal no dispone de esta salida de encendido remoto puede conectar la entrada
de encendido remoto a la salida de alimentación de antena activa de su unidad principal.
7. Conecte los cables de señal al amplificador: Hay dos maneras de suministrar señal a su MTX RTT8P.
• Para conseguir las máximas prestaciones, le sugerimos usar cableados RCA de alta calidad.
• Si el auto-radio no dispone de salidas RCA, use la entrada de alta del amplificador con un cable de la sección adecuada, use los
terminales de entradas de alta del amplificador utilizando una sección de cable de altavoz adecuada.
8. Revise nuevamente todos los pasos realizados hasta este punto, en particular los que hacen referencia a inter-conexionado. Una vez
verificados conecte el cable de negativo, y reponga el fusible en el porta-fusibles.
Nota: Los niveles de ganancia del amplificador deberán ajustarse al mínimo antes de proceder con el ajuste mencionado.
Cómo estar Sintonizado :
https://www.facebook.com/MTXEurope
https://twitter.com/MTXEurope
http://www.mtxaudio.eu

Left Right
Power
+12V REM GND
High Level
Input
EBC
Remote
Input
Gain
4V - 0,1V
Ch.1 Ch.2
Protection
Power
Bedienungsanleitung - MTX RTT8P
Vielen Dank !
Vielen Dank, dass Sie sich für einen MTX Audio High EndVerstärker entschieden haben. Fachmännischer Einbau und eine Kombination
mit MTX Lautsprechern und Subwoofern garantieren optimale Leistung und ein hervorragendes Klangerlebnis.Viel Spass!
Technische Daten :
• Aktives Bassreflexgehäuse
• Mono ClassD Verstärker
• Subwoofer : 20cm (8”)
• Max. Verstärkerleistung : 420W
• RMS Verstärkerleistung : 140W
• EBC Fernbedienung im Lieferumfang
• Cinch und Hochpegeleingänge
• Abmessungen : 25,5x26x48cm
(+12V) Stromanschluss : Dies ist der Stromanschluss des Verstärkers. Dieser muss – um einen optimalen Betrieb sicherzustellen –
direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass
Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlegen. Der besonders starke Stromfluss in
diesem Kabel könnte zu Störgeräuschen im Audiosystem führen. Auch eine festeVerbindung des Kabels ist sehr wichtig, um maximale
Leistung zu erzielen.Wir empfehlen für die MTX RTT8P einen Kabelquerschnitt von mindestens 6mm2 aus reinem Kupfer.
Remote-Anschluss : Liegen hier 12 Volt an, so schaltet derVerstärker ein. Nutzen Sie hierzu den„Remote“-Ausgang oder den Ausgang
für die elektrische Antenne des Radios.
Masseanschluss : Ein guter Massepunkt ist für die maximale Leistung desVerstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem
gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an
dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.
Schutzschaltung LED (Prot.) : Bei Überhitzung desVerstärkers leuchtet die LED rot.
Betriebsanzeige LED (PWR.) : Die LED leuchtet bei eingeschaltetemVerstärker rot.
Cincheingänge : Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge verfügen. Für einen einwandfreien Betrieb sind
mind. 100mV Spannung des Radios erforderlich. Um ungewünschte Störgeräusche zu vermeiden, empfehlen wir ein hochwertiges
Cinchkabel mit“Twisted Pair”Aufbau.
Pegelregler : Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit desVerstärkers an die Ausgangsspannung Ihres Radios anzu-
passen. Die mögliche Empfindlichkeit liegt zwischen 100mV und 4V.
Einstellung des Pegels :
1. Stellen Sie den Pegelregler desVerstärkers auf Null (gegen den Uhrzeigersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel desVerstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keineVerzerrungen mehr hörbar sind.
5. Der Verstärker ist nun optimal auf Ihr Radio eingestellt.
Hochpegel-Eingänge : Sollte Ihr Radio nur über Lautsprecherausgänge verfügen, so nutzen Sie diese Eingänge. Die Lautsprecherkabel
des Radios sollten direkt mit dem Adapter der Endstufe verbunden werden. Sollte Ihr Radio nur über Lautsprecherausgänge verfügen,
so nutzen Sie diese Eingänge. Die Lautsprecherkabel des Radios sollten direkt mit dem Adapter der Endstufe verbunden werden.
EBC Anschluss : Zum Anschluss der mitgelieferten Bassfernbedienung. Mit dieser Fernbedienung können Sie
den Basspegel vom Fahrersitz aus einstellen.
Einstellungen am Verstärker - Anschlussleiste :

Installation & Befestigung :
MTX empfiehlt den Einbau Ihrer MTX RTT8P durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier ge-
zeigten Anschlussmöglichkeiten können zu ernsthaften Schäden an der Endstufe, den Lautsprechern und/oder der Fahrzeugelektrik
führen. Bitte prüfen Sie die Anschlüsse daher sehr genau, bevor Sie Ihr System einschalten.
1. Klemmen Sie den Minuspol der Batterie ab.
2. Suchen Sie nach einem geeigneten Einbauort für Ihre MTX RTT8P. Bedenken Sie hierbei, dass ausreichen de Luftzufuhr am Kühlkörp-
er vorhanden ist, um eine entsprechende Kühlung des Verstärkers sicherzustellen.
3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschließen) durch den Innenraum des Fahrzeuges und
schließen Sie dieses an das Terminal +12V (1) des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummihülle oder
ähnliches um eine Beschädigung des Kabels zu vermeiden. Schließen Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt
auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.
4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für Ihre und die Sicherheit des Fahrzeuges
sehr wichtig. Stellen Sie sicher, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfernt ist solange noch nicht
alle Anschlüsse fertiggestellt sind. Schließen Sie nun das positive Stromkabel an das positive Batterieterminal an.
5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfernen Sie an dieser Stelle den Lack bis Sie
an der Stelle blankes Metall sehen. Schließen Sie das Massekabel an diesem Punkt an und verbinden Sie das andere Ende mit dem
GND Terminal Ihres MTX RTT8P (3).
6. Verbinden Sie ein Remote-Kabel von Ihrem Radio (Remoteausgang) mit dem Remote Terminal der MTX Aktivröhre (2). Sollte Ihr
Radio über keinen Remoteausgang verfügen, so können Sie auch den Anschluss für die elektrische Antenne verwenden.
7. Signalkabel an den Verstärker anschliessen. Es gibt zwei Möglichkeiten, Ihren MTX Verstärker mit einem Signal zu versorgen. Um
maximale Klangqualität und Leistung zu erreichen, empfehlen wir ein hochwertiges Cinchkabel zur Verbindung zwischen Radio und
Verstärker. Sollte Ihr Radio nur über Lautsprecherausgänge verfügen, so verwenden Sie diese in Verbindung mit den mitgelieferten
Lautsprecherterminals (8) der RTT8P. Verwenden Sie den richtigen Kabelquerschnitt.
8. Prüfen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung - insbesondere die Verkabelung und den korrekten An-
schluss der Komponenten.Wenn alles korrekt ist, schließen Sie den Minuspol der Batterie wieder an, schalten Ihre Sicherung ein oder
legen eine Sicherung in den Sicherungshalter.
Anmerkung : Bevor Sie mit den weiteren Einstellungen fortfahren stellen Sie sicher, dass der Pegelregler desVerstärkers auf Null steht
(gegen den Uhrzeigersinn).
So geht’s : Aktuelle Infos
https://www.facebook.com/MTXEurope
https://twitter.com/MTXEurope
http://www.mtxaudio.eu

Left Right
Power
+12V REM GND
High Level
Input
EBC
Remote
Input
Gain
4V - 0,1V
Ch.1 Ch.2
Protection
Power
Manuale Istruzioni - MTX RTT8P
Grazie !
Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplificatore MTX, abbinato a subwoofers ed alto-
patlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell’artista.
Caratteristiche :
• Subwoofer Attivo in Bass-Reflex
• Amplificatore monoblocco in classe D
• Altoparlante: 20cm (8”)
• Potenza Max amplificatore : 420W
• Potenza RMS Amplificatore : 140W
• Controllo remoto dei bassi
• Ingressi a basso ed alto livello
• Dimensioni : 25,5x26x48cm
Terminale di alimentazione Positivo (+12V) :Va collegato direttamente al terminale positivo della batteria. Utilizzate un cavo di ade-
guata sezione, preferibilmente 20 mmq, e comunque mai inferiore a 6 mmq. Il cavo di alimentazione va posizionato lontano dal cavo
di segnale RCA e da qualsiasi dispositivo elettrico sensibile che possa generare ronzii e rumore nel sistema.
Terminale di Accensione : Applicando 12Volts a questo terminale l’amplificatore si accende. Questo voltaggio si preleva dalla sorgente
utilizzando l’apposito cavo marcato“remote”o“power antenna”.
Terminale di Massa : Un corretto collegamento a massa è fondamentale per avere prestazioni ottimali. Utilizzate un cavo dello stesso
diametro di quello di alimentazione collegando questo terminale direttamente allo chassis della vettura. Il punto dello chassis deve
essere il più vicino possibile all’amplificatore, pulito da grassi e completamente sverniciato.
Led di protezione (Prot.) : Si illumina di rosso quando l’amplificatore entra in protezione termica.
Led di stato (PWR.) : Si illumina di rosso quando l’amplificatore è in funzione.
Ingresso a basso livello : Questo ingresso di segnale audio si utilizza quando la sorgente è provvista di uscite RCA. Per un funzionamen-
to corretto del prodotto è necessario che la sensibilità di uscita della sorgente non sia inferiore a 100mV.
Controllo del guadagno (Gain) : Serve ad uniformare la sensibilità di ingresso dell’amplificatore a quella di uscita della sorgente. La
gamma operativa di questo controllo è 100mV-4V.
Come regolare il Gain :
1. Girare completamente in senso antiorario il controllo del Gain.
2. Fissare il volume della sorgente approssimativamente a ¾ del massimo.
3. Girare in senso orario il controllo del Gain fino a che non avvertite distorsione.
4. Girare in senso antiorario il controllo del Gain fino allo scomparire della distorsione.
5. Ora l’amplificatore è calibrato sull’uscita della sorgente.
Ingressi ad alto livello : Si utilizzano per fornire il segnale audio all’amplificatore direttamente dai cavi altoparlanti in uscita dalla
sorgente.
Nota : quando si collega il segnale in questo modo è indispensabile usare un cavo remote per l’accensione e lo spegnimento dell’am-
plificatore.
IngressoEBC (External BassControl): Ilcontrolloremoto dei bassi, inclusonella confezione,va inseritodirettamentein questoingresso.
Pannello Controlli dell’Amplificatore :
