Multilaser One p3213 User manual

1
Sumário
ÍNDICE | PORTUGUÊS
1. Instruções de Segurança...............................................................................................................4
2. Diagrama de Ligações do Painel Traseiro .....................................................................................5
3. Passos de Instalação e Remoção..................................................................................................6
3.1 Instalação................................................................................................................................6
3.2 Desmontagem.........................................................................................................................7
4. Funções do Painel .........................................................................................................................8
5. Operação básica............................................................................................................................9
6. Especificações.............................................................................................................................13
6.1 FM .........................................................................................................................................13
6.2 Potência Amplificadora..........................................................................................................13
6.3 Geral......................................................................................................................................13
7. Solução de Problemas.................................................................................................................15
INDEX | ENGLISH
1. Safety Instruction.........................................................................................................................17
2. Back Panel Wiring Diagram.........................................................................................................18
3. Installation and Removal Steps ...................................................................................................19
3.1 Installation.............................................................................................................................19
3.2 Dismantling...........................................................................................................................20
4. Panel Key Functions ....................................................................................................................21
5. The basic operation .....................................................................................................................22
6. Specifications..............................................................................................................................26
6.1 FM ........................................................................................................................................26
6.2 Power amplifier section........................................................................................................26
6.3 General.................................................................................................................................26

2
7. Troubleshooting ...........................................................................................................................28
INDICE | ESPAÑOL
1. Instrucciones de Seguridad.........................................................................................................30
2. Diagrama de Cableado del Panel Trasero....................................................................................31
3. Pasos de Instalación y Remoción................................................................................................32
3.1 Instalación.............................................................................................................................32
3.2 Remoción ..............................................................................................................................33
4. Funciones del Panel.....................................................................................................................34
5. Operación básica.........................................................................................................................34
6. Especificaciones..........................................................................................................................38
6.1 FM .........................................................................................................................................38
6.2 Potencia Amplificadora..........................................................................................................39
6.3 General..................................................................................................................................39
7. Solución de Problemas................................................................................................................40

3
Português

4
1. Instruções de Segurança
•Esse aparelho é apropriado para veículos com sistema de fornecimento de energia de +12V, não
instale-o em ônibus ou caminhões com voltagem +24V ou o aparelho será danificado.
•Não substitua o fusível sem a orientação adequada. O uso impróprio dos fusíveis pode causar
fogo ou danos.
•Para garantir a segurança e o uso correto, recomenda-se que o aparelho seja instalado somente
por profissionais. Não desmonte ou conserte o aparelho por conta própria. Contate seu revendedor
de som automotivo para qualquer consulta.
•Para evitar danos, fogo ou choques elétricos causados por curto circuitos, mantenha o produto
longe de água e de ambientes úmidos.
Observação:
1. Quando o aparelho não estiver operando normalmente, pressione
o botão Reset no painel. O aparelho irá retornar às configurações de
fábrica.
2. Quando a temperatura interna ou externa estiver mais alta ou mais
baixa, ajuste a temperatura interior e, então, use o aparelho.
3. Evite que o aparelho sofra impactos fortes, que podem danificar os
componentes estruturais do aparelho.
4. Utilize o aparelho de acordo com as instruções no manual.
Operações não permitidas que danifiquem o produto não são cobertas
pela garantia.
1. Instruções de Segurança

5
2. Diagrama de Ligações do Painel Traseiro
2. Diagrama de Ligações do Painel Traseiro

6

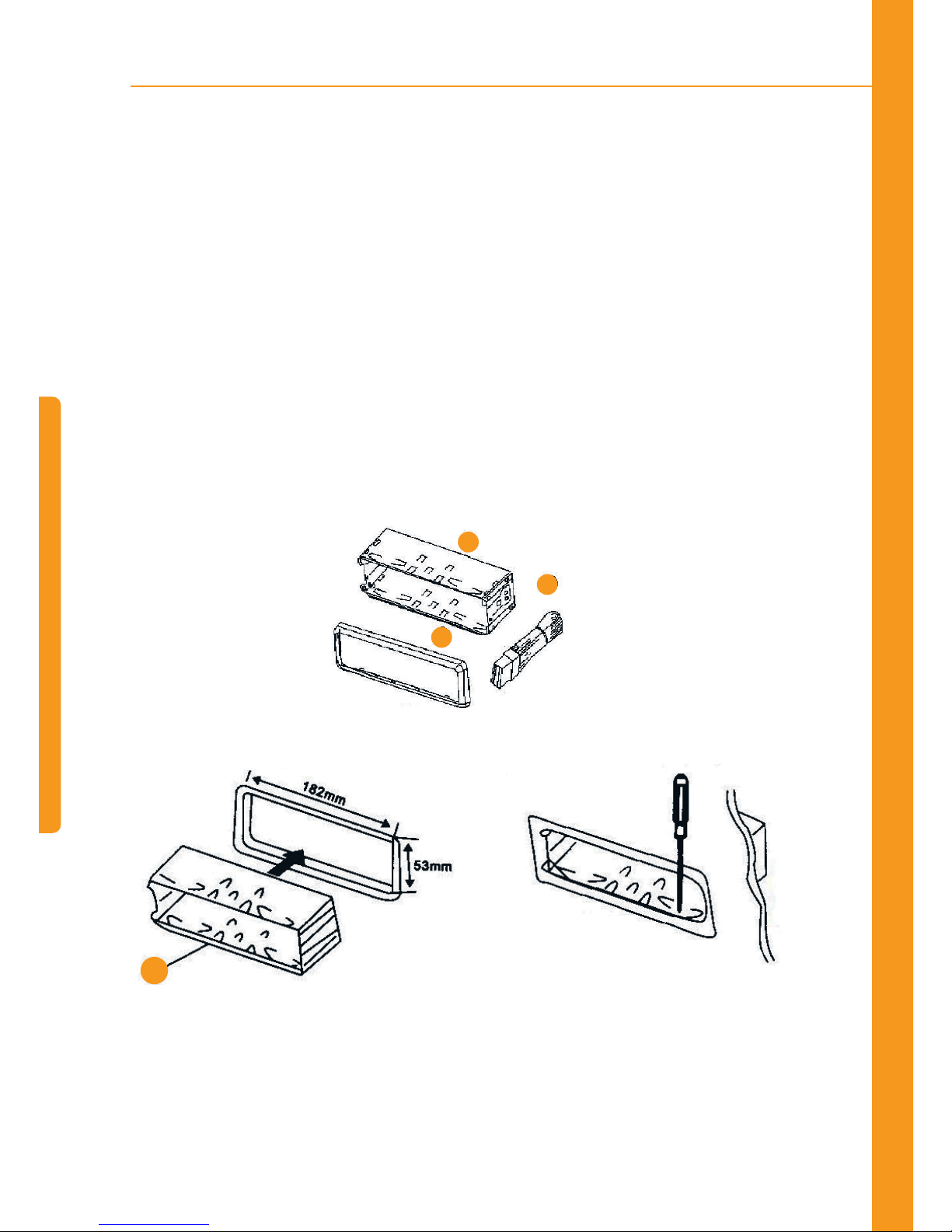

3. Passos de Instalação e Remoção
3. Passos de Instalação e Remoção
3.1 Instalação
Essa é a instalação de segurança, consulte a ilustração e a instalação detalhada no passo a passo:
1. Posicione o aparelho no local correto no carro e conecte-o como as referências do diagrama de
ligações. Teste se o aparelho funciona corretamente.
2. Depois do teste positivo, envolva o fio conectado com fita isolante para garantir que a fiação
esteja isolada.
3. Pressione os ganchos do conjunto 1 para dentro, ajuste-os para dentro do painel e fixe.
4. Empurre o aparelho 2 na cinta de fixação de metal e trave-o.
Lista de partes
1 .
Insira a cinta de fixação.
1
2
3
1
2.
Dobre as linguetas para fora para encaixar
firmemmente, se necessário.

7
3. Passos de Instalação e Remoção
3. Aperte os parafusos do
suporte da parte traseira eo
chicote elétrico e fixe bem a
unidade Para remover, insira a chave entre o
aparelho e a cinta de fixação e puxe o
aparelhodo pianel
3.2 Desmontagem
Insira a chave de desmontagem no orifício até que a trava se abra; então, retire o aparelho e a
chave.
Observação:
1. Não instale o aparelho em um lugar que possa atrapalhar a
condução ou machucar o passageiro em caso de frenagem de
emergência.
2. Para fazer a instalação correta use apenas nossos acessórios para
evitar danos. Se for necessário o uso de brocas ou se houver alguma
mudança necessária durante o processo de instalação, entre em
contato com o revendedor mais próximo.

8
4. Funções do Painel
Volume,Ligar/desligar,EQ
Números 1~4/4+
Mudo, Ligar/desligar luz
RPT/Pause/Play/Scan
PREV/voltar pasta
Next/avançar pasta
Botão de modo
Reset
Tela
Entrada SD
Entrada Aux
Entrada USB
4. Funções do Painel

9
5. Operação básica
Ligar/Desligar
No modo de espera, pressione e segure o botão (2 segundos) para desligar; pressione
para ligar.
Modo
Com o rádio ligado, pressione o botão para navegar entre as opções:
FM > LIN > USB > SD > FM (Observação: certifique-se de que as funcionalidades desejadas estão
disponíveis, do contrário, não serão exibidas) Status padrão: FM.
Volume
Gire o botão para a esquerda/direita para diminuir ou aumentar o volume.
Vol Class: 0 ~ 40
Codificador de seleção
Pressione o botão repetidamente, para mostrar:
“BASS > TREBLE > BALANCE > FADER > EQ > LOUD > VOL”
•BASS: Gire o botão para a esquerda/direita para diminuir/aumentar o Bass. Intervalo de Bass:-7
~ +7.
•TREBLE: Gire o botão para a esquerda/direita para diminuir/aumentar o Treble. Intervalo de Tre-
ble:-7 ~ +7.
•BALANCE: Controla o balanço dos alto-falantes direitos/esquerdos, gire para a direita pra aumen-
tar desse lado e diminuir do outro, e para a esquerda para aumentar desse lado e diminuir o outro.
Intervalo de balanço de alto-falantes: L9 ~ R9.
•FADER: Controla o balanço dos alto-falantes de traseiros/frontais. Gire para a esquerda para au-
mentar o balanço traseiro e diminuir o dianteiro; gire para a direita para aumentar o balanço diantei-
ro e diminuir o traseiro. Intervalo de balanço do alto-falante traseiro/dianteiro: F9 ~ B9
•EQ: Para navegar entre POP > ROCK > JAZZ > CLAS > NORM
5. Operação básica

10
•LOUD: Gire o botão para a esquerda/direita para ligar/desligar o LOUD.
•VOL: Gire o botão para a esquerda/direita para diminuir/aumentar o volume. Intervalo de Volume:
0 ~ 40
Mudo / Luz do Botão
Com o rádio ligado, pressione o botão para ligar/desligar a função mudo.
A luz do botão fica ligada por padrão. Pressione e segure o botão (2 segundos) para desligar a
luz do botão, pressione e segure novamente (2 segundos) para ligá-la.
Função FM
•Varredura Automática (SCAN)
No modo FM, pressione o botão para iniciar a varredura automática.
A estação de rádio encontrada será tocada por 1 segundo e salva; em seguida, a varredura
procederá para a próxima estação. Para parar a função de varredura, pressione o botão
novamente.
•Sintonia de estação de rádio,ajuste fino da frequência de rádio e varredura semi-automática(PREV/
NEXT)
No modo FM, pressione e segure o botão para alternar entre o ajuste fino de frequência e o
modo de sintonia de estação de rádio. Padrão: Modo de sintonia de estação de rádio.
Pressione para voltar as estações de rádio, pressione e segure (2 segundos) para procurar
estações de rádio anteriores.
Pressione para avançar as estações de rádio, pressione e segure 2 segundos) para procurar
as próximas estações de rádio.
Ajuste fino do modo de frequência: pressione o botão para retroceder (0.1MHz. Pressione o
botão para avançar (0.1MHz).
Pressione e segure esses dois botões para iniciar a função de varredura semi-automática.
5. Operação básica

11
•Salvar estação de rádio manualmente
É possível salvar até 50 estações de rádio no modo FM. Pressione e segure um número para salvar
a estação de rádio atual na posição respectiva. Os botões numéricos podem ser usados sozinhos,
continuamente ou misturados.
•Número único
1. Pressione e segure o número 2 para salvar a estação de rádio atual em P02; repita o processo
para outros números.
2. Pressione o número 2 e, em seguida, pressione e segure (2 segundos) o número 2 novamente
para salvar a estação de rádio atual em P22; repita o processo para outros números.
3. Pressione o número 2 e, em seguida, pressione e segure (2 segundos) o número 3 para salvar a
estação de rádio atual em P23; repita o processo para outros números.
•Números compostos
1. Pressione o número 4+ e, em seguida, pressione e segure o número 3 para salvar a estação de
rádio atual em P07; repita o processo para outros números.
2. Pressione o número 4+ duas vezes seguidas e pressione e segure o número 3 para salvar a
estação de rádio atual em P11; repita o processo para outros números.
Selecione a estação de rádio pelos números
No modo FM, pressione um número para mudar para a estação de rádio salva. Os números podem
ser usados sozinhos, continuamente ou misturados.
•Número único
1. Pressione e segure o número 2 para salvar a estação de rádio atual em P02; repita o processo
para outros números.
2. Pressione o número 2 e, em seguida, pressione e segure (2 segundos) o número 2 novamente
para salvar a estação de rádio atual em P22; repita o processo para outros números.
3. Pressione o número 2 e, em seguida, pressione e segure (2 segundos) o número 3 para salvar a
estação de rádio atual em P23; repita o processo para outros números.
5. Operação básica

12
•Número composto
1. Pressione o número 4/4+ e, em seguida, o número 3 para mudar para a estação de rádio salva
em P07; repita o processo para outros números.
2. Pressione o número 4/4+ duas vezes seguidas e, em seguida, o número 3 para mudar para a
estação de rádio salva em P11; repita o processo para outros números.
Função de Reprodução de Música
•Play/Pause
No modo de reprodução de música, pressione e segure o botão (2 segundos) para pausar, e
pressione novamente o botão para reiniciar a reprodução.
•Repetir música
No modo de execução de música, pressione o botão repetidas vezes para navegar entre as
opções “Repetir todas > Aleatório > Repetir única vez > Repetir única pasta”.
•Mudar de pasta/ PREV/NEXT PREV/NEXT
INo modo de reprodução de música, pressione o botão para voltar a música; pressione e segure
o botão (2 segundos) para voltar a pasta.Pressione o botão para avançar a música; pressione
e segure o botão (2 segundos) para avançar a pasta.
•Números
No modo de reprodução de música, os números podem ser usados sozinhos, continuamente,ou
misturados.
Função Estéreo LINE IN
•Modo AUX
Pressione o botão MODE para acessar o modo AUX. Fontes externas de áudio podem ser
conectadas à porta AUX.
(Observação: os outros botões não têm função neste modo, exceto os
botões POWER / MODE / MUTE / VOLUME)
5. Operação básica

13
6. Especificações
6.1 FM
Faixa de Sintonia Intervalo de sintonia FM:
100 kHz
comutável
87.5 – 107.9 MHz
Terminal de antena Conector de antena externa
Frequência Intermediária 10.7 MHz
Sensibilidade Utilizável 11 dBf
Seletividade 75 dB em 400 kHz
Relação sinal/ruído 65 dB (estéreo)
68 dB (mono)
Distorção harmônica em 1 kHz 0.7 % (estéreo),
0.5 % (mono)
Separação 33 dB em 1 kHz
Resposta de frequência 30 – 15,000 Hz
6.2 Potência Amplificadora
Saídas Saídas dos alto-falantes
(certifique-se da selagem dos conectores)
Impedância do alto-falante 4 – 8 ohms
Potência maxima 4 saídas de 12,5 W
6.3 Geral
Saídas Saídas de áudio
Potência do controle do relé da antena elétrica
6. Especificações

14
Controles de Tom Bass ± 9 dB em 100 Hz
Treble ± 9 dB em 10 kHz
Requisitos de energia 12 V DC bateria automotiva
(pólo negativo)
Dimensões Aprox 178 ••50 ••130 mm
(w/h/d)
Dimensões de montagem Aprox. 187 ••57 ••137 mm
(w/h/d)
Massa Aprox. 0.7 kg
6. Especificações

15
7. Solução de Problemas
Caso se depare com algum dos problemas descritos na tabela a seguir, primeiro verifique se os
fios estão conectados corretamente. Se estiverem e mesmo assim houver problemas, entre em
contato com os provedores de serviço mais próximos. Não desmonte o aparelho por conta própria.
Problemas Análise de causas Soluções
Falha ao ligar
Sem som
Não está ligado Se a potência do veículo estiver instalada
apropriadamente, gire o comutador para ACC
Fusível queimado Certifique-se de que não haja curto circuito
na linha e substitua o fusível.
Falha ao ler o disco U
ou no cartão
Está mudo ou o volume está
em zero
Ajuste o volume para a altura desejada.
Fios não estão conectados
corretamente
Verifique o diagrama de ligações e certifique-
se de que os fios estejam propriamente
conectados.
Falha ao ler o disco U
ou no cartão
Mau contato Remova o dispositivo e insira-o novamente
Ruídos e distorção
de som
Cabos do alto-faltante
pressionados pelos
parafusos
Verifique os cabos do alto-falante
Cabos do alto-falante estão
em curto
Conecte os fios apropriadamente
Falha no Rádio Antena não está levantada
ou a conexão está ruim
Conecte a antena adequadamente e
levante-a o máximo possível
Sinal fraco Gire a antena para a direção correta
Parou de funcionar A CPU não funciona
normalmente
Desligue o aparelho e ligue-o novamente
Arquivos estão danificados Pule esse arquivo e selecione o próximo
7. Solução de Problemas

16
English

17
1. Safety Instruction
•This machine is suitable for +12V vehicle power supply system, please do not install the unit to a
+24V truck or bus, otherwise the machine will be damaged.
•Please do not replace the power fuse without professional guidance. Improper use of fuses may
cause damage or fire.
•To ensure safety and normal use, please install by professional staff. Do not disassemble or repair
the machine by yourself. Please contact your local professional car audio sales stations for any
consultation.
•To avoid electric shock caused by short circuit , or any unnecessary damage and fire, please
prevent the product from a wet environment and water.
Note:
1. When the machine is abnormal in operation, please tip the Reset key
on the panel, the machine will resume to factory settings.
2. When the inside temperature of car is higher or lower, please adjust
the interior temperature, and then use the machine.
3. EAvoid the machine suffered a strong impact, which will damage to
structural components of the machine.
4. Operate the unit in accordance with the instruction manual, illegal
operation in damage is not covered under warranty.
1. Safety Instruction

18
2. Back Panel Wiring Diagram
2. Back Panel Wiring Diagram

19
3. Installation and Removal Steps
3. Installation and Removal Steps
3.1 Installation
This is security installation, please refer to the illustration and detailed step-by-step installation:
1. Put the machine on the right location in the car, connect the machine with reference to the wiring
diagram , test if machine can work properly.
2. After test OK, wrap the connect wire with insulating tape to ensure that the wiring completely
insulated.
3. Press hook of sets 1 inward, set sets 1 into the dashboard and fix it.
4. Push machine 2 into metal frame and lock it.
Parts List
1.
Put into the mounting sleeve.
1
2
3
1
2.
Bend these clown outward for a thig fit, if
necessary..

20
3. Installation and Removal Steps
3. Fasten the rear bracket
serows and back side
hamess, and fix the unit well.
Remooac, inset key into the set then pull
the set out trow dash board.
3.2 Dismantling
Insert the dismantling key into the key hole of device until the hook lock is open, then get the device
and key out.
Remark:
1. Don’t install the device in the place of impeding driving or may hurt
passenger by emergency brake.
2. In order to install the device properly, please use our accessories
only, or else it may cause unnecessary damages. If it needs to drill or
have any necessary changes during the installation process, please
contact with the nearby dealer.
