MUSICIAN PISCES User manual

PISCES 高保真数字界面
MUSICIAN
PISCES
EX.CLOCK I2S 48K 8X 16X
PCM DSD 44.1K 2X 4X
SETUP OK

技术亮点 PISCES
专有 FPGA DSP 处理架构
内部晶振的 FIFO 缓冲器和时钟恢复
TCXO温补有源晶振
O型单晶铜变压器
光隔离全数字输入接口
基于 STM32F446 高级 AMR 的 MCU 的专有 USB 音频解决方案
适用于 Windows 平台的许可 Thesycon USB 驱动程序
Mac 和 Linux 上的无需驱动程序
支持外部时钟输入 ( 45.1548MHz/49.152MHz )
DSD
同轴/AES/OPT 输入和输出支持DSD64(DoP)。
USB 输入和 I²S 输出上支持DSD512
产品信息

PCM
所有输出支持24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz。
USB输入支持768KHz，I²S 输出支持384KHz。
数字输入
USB2.0 Type B
外部时钟输入
45.1548MHz ，49.152MHz
数字输出
AES/EBU、I²S HDMI LVDS 、 I²S RJ45 LVCMOS、光纤、同轴
请注意，双鱼座的 RJ45/HDMI 端口不是典型的网络/多媒体 RJ45/HDMI 端口。
它们是专门构建的 I²S 端口。请不要将其连接到典型的多媒体 HDMI 端口
(即蓝光播放器/电视等)/以太网网络。

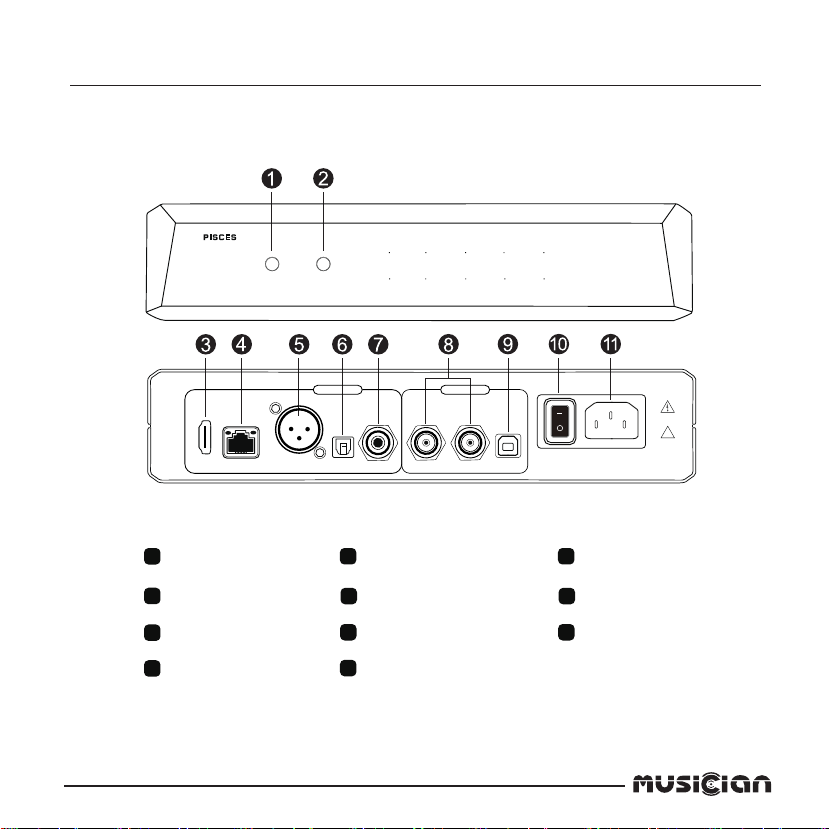

SETPU按钮
确认按钮
HDMI输出
网口输出
AES/EBU输出
光纤输出
同轴输出
时钟输入
USB输入
电源开关
电源输入
1
2
3
4
5
6
7
8
9
10
11
面板信息
MUSICIAN
PISCES
EX.CLOCK I2S 48K 8X 16X
PCM DSD 44.1K 2X 4X
SETUP OK
DIGITAL OUT DIGITAL IN
I2S-A I2S-C AES/EBU OPT COAX 49.152M 45.1584M USB AC INPUT 115V/60Hz
230V/60Hz
~
！

下载并安装适用于 Windows 的 Thesycon USB 驱动程序
无需安装驱动，连接即可使用
连接后在声音设置，检测是否连接到机器
1. 将标准USB电缆从PC USB端口连接到USB输入
2. 选择 USB 输入。USB 输入 LED 应亮起
3. 检查PC音频设备面板，检测是否连接到机器
Mac 和 Linux 上的无需安装驱动程序
双鱼座配备了由STM32F446驱动的专有USB音频解决方案,
支持24bit/768KHz PCM数据流和本级处理的DSD到DSD512.
Windows 平台的许可 Thesycon USB 驱动程序
驱动

根据输入信号的采样率n倍频率变化而变化
灯灭：输入信号不是该采样率的n倍频率
灯亮：输入信号是该采样率的n倍频率
2x / 4x / 8x / 16x
灯灭：内部时钟 / 灯亮：外部时钟
EX.CLOCK 灯灭：DSD左右声道为L/R
灯亮：DSD左右声道为R/L
I2S
灯灭：关机状态/输入信号不是DSD音频
灯亮：开机状态/输入信号为DSD音频
DSD
灯灭：关机状态/输入信号不是PCM音频
灯亮：开机状态/输入信号为PCM音频
PCM
根据输入信号的采样率变化而变化
灯灭：输入信号不是该采样率
灯亮：输入信号是该采样率
44K1 / 48K
LED灯指示

在主页模式：按下按键并且PCM灯闪+DSD灯闪进入菜单模式
在菜单模式：按下按键循环选择菜单列表
在功能设置：按下按键无反应
SETUP 按键
在主页模式：按下按键无反应
在菜单模式：按下按键进入相对应的菜单列表中的设置
在功能设置：按下按键切换功能
OK 按键
在菜单模式或功能设置中大概6秒时间按键无动作则返回主页模式，
在USB开始升级时不可返回
无动作
按键说明

功能设置
外部时钟功能设置
I2S引脚功能设置
DSD左右声道功能设置
按键操作 LED灯指示
可循环按下SETUP按键
选中功能设置后按下OK按键
再按OK按键进行切换
可循环按下SETUP按键
选中功能设置后按下OK按键
再按OK按键进行切换
PCM灯闪+DSD灯闪+EX.CLOCK灯闪
PCM灯闪+DSD灯闪+EX.CLOCK灯亮
44K1灯灭或48K灯灭：关闭外部时钟
44K1灯亮或48K灯亮：开启外部时钟
PCM灯闪+DSD灯闪+I2S灯闪
PCM灯闪+DSD灯闪+I2S灯亮
44K1(DATA)，2X(BCK)，4X(LRCK)灯灭为正
44K1(DATA)，2X(BCK)，4X(LRCK)灯亮为负
按下SETUP按键进入菜单模式并且正确
按照LED灯指示则为选中外部时钟功能
设置
选中外部时钟功能设置后再按下OK按键
则进入外部时钟功能设置并且正确按照
LED灯指示
在外部时钟功能设置中按下OK按键
进行外部时钟功能的关闭和开启
按下SETUP按键进入菜单模式并且正确
按照LED灯指示则为选中I2S引脚功能设置
选中I2S引脚功能设置后再按下OK按键
则进入I2S引脚功能设置并且正确按照
LED灯指示
在I2S引脚功能设置中按下OK按键进行
I2S引脚切换
功能设置说明
可循环按下SETUP按键
选中功能设置后按下OK按键
再按OK按键进行切换
PCM灯闪+DSD灯闪+48K灯闪
PCM灯闪+DSD灯闪+48K灯亮
16X灯灭：L/R
16X灯亮：R/L
按下SETUP按键进入菜单模式并且正确
按照LED灯指示则为选中DSD左右声道
功能设置
选中DSD左右声道功能设置后再按下OK
按键则进入DSD左右声道功能设置并且
正确按照LED灯指示
在DSD左右声道功能设置中按下
OK按键进行DSD左右声道切换

功能设置
USB升级功能设置
按键操作 LED灯指示
按下SETUP按键进入菜单模式并且正确按照
LED灯指示则为选中USB升级功能设置 可循环按下SETUP按键
再按OK按键进行切换
PCM灯闪+DSD灯闪+8X灯闪
PCM灯闪+DSD灯闪+2X+4X+8X+16X灯亮
开始升级，在此状态时大概6秒时间按键
无动作不可返回主页模式
PCM灯闪+DSD灯闪+8X灯亮
退出升级，在此状态时大概6秒时间按键
无动作可以返回主页模式
PCM灯闪+DSD灯闪+8X灯亮
选中功能设置后按下OK按键
选中USB升级功能设置后再按下OK按键
则进入USB升级功能设置并且正确按照
LED灯指示
在USB升级功能设置中按下OK按键
进行USB升级和退出USB升级的切换

44K1(DATA)
灭:DATA+ 灭:BCK+ 灭:LRCK+
亮:DATA- 灭:BCK+ 灭:LRCK+
灭:DATA+ 亮:BCK- 灭:LRCK+
亮:DATA- 亮:BCK- 灭:LRCK+
灭:DATA+ 灭:BCK+ 亮:LRCK-
亮:DATA- 灭:BCK+ 亮:LRCK-
灭:DATA+ 亮:BCK- 亮:LRCK-
亮:DATA-
*对应LED指示灯
亮:BCK- 亮:LRCK-
2X(BCK) 4X(LRCK)
I2S引脚
8种模式
1
2
3
4
I2S引脚
5
6
7
8

双鱼座I2S引脚
I²S与DAC匹配的建议
建议进行音频音调测试，以确保L/R通道，同相/异相的正确。
请注意：I2S连接没有行业标准。不同的品牌/产品有不同的I2S线序。
如果您想使用 I²S 连接，必须正确配置与 DAC 匹配的 I²S 引脚。I²S 引脚分配不匹配
可能导致静态/噪声输出。过高的噪音输出电平可能会损坏扬声器/耳机驱动器。
1. 连接 I2S 电缆（优质HDMI电缆 <3ft/1m）
2. 调低音量（能听见的最小音量）
3. 播放音乐 (首先是PCM，然后是DSD）
4. 运行 DAC 的 I²S 设置 ( 详情请咨询DAC制造商 )
5. 播放PCM和DSD时，其中一种模式应与播放的源相匹配

基本参数
功能按键：SETUP按键，OK按键
输入方式：USB2.0 Type B、外部时钟 (45.1548MHz / 49.152MHz)
输出方式：AES/EBU、I²S HDMI LVDS / I²S RJ45 LVCMOS、
光纤、同轴
电源输入：100-240VAC，50/60Hz（全球电压）

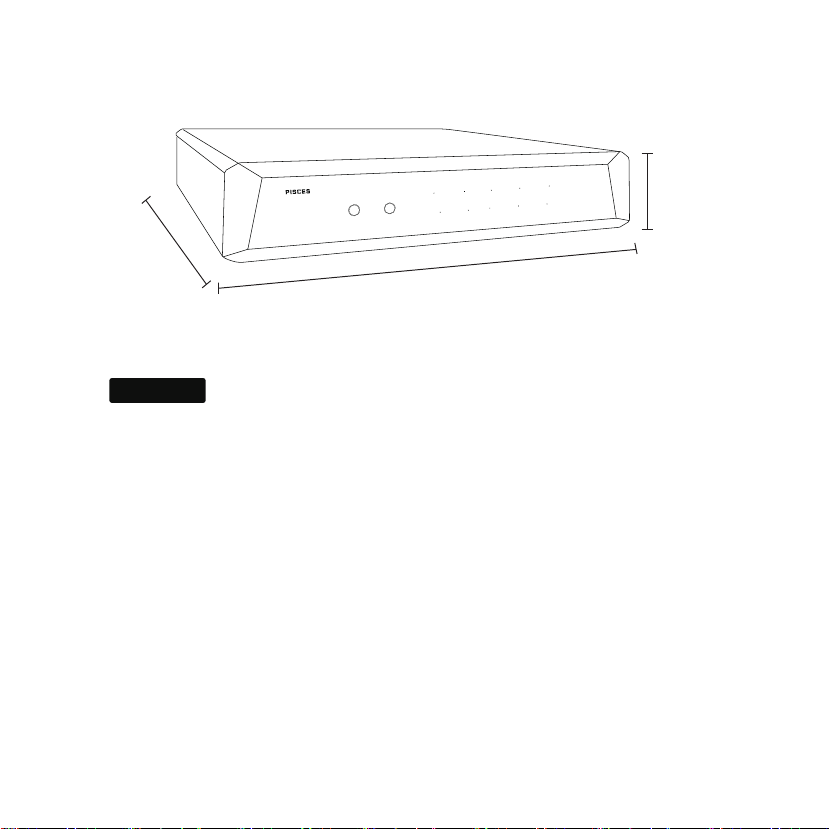

裸机尺寸：250mm*235mm*70mm(高度包含底座)
裸机重量：3.5KG
包装重量：4.5KG
250mm
70mm
(含底座)
235mm
MUSICIAN
PISCES
EX.CLOCK I2S 48K 8X 16X
PCM DSD 44.1K 2X 4X
SETUP OK

PISCES
MUSICIAN
PISCES
EX.CLOCK I2S 48K 8X 16X
PCM DSD 44.1K 2X 4X
SETUP OK
HIFI Digital Interface

Guangzhou LEZHIJIA Technology Co.,Ltd.(MUSICIAN Audio) was formally
establishedin 2020. The R & D team is formed by a group of enthusiasts
with more than 20 years of audio research and development experience.
It is committed to the following product: R2R discrete balanced decoders,
balanced headphone amplifiers, balanced amplifiers, balanced pre-amplifiers,
headphones, passive speakers,and other audio products.



Product information
Technical Highlights PISCES
Proprietary FPGA DSP Processing Architecture
FIFO Buffer and Reclock with Internal Crystal
TCXO temperature compensated active crystal oscillator
O-type single crystal copper transformer
Optical Isolated All Digital Input Interfaces
Proprietary USB Audio Solution via STM32F446 Advanced
AMR Based MCU
Licensed Thesycon USB Driver For Windows Platform
Driverless On Mac & Linux
External Clocks Input Supported ( 45.1548MHz/49.152MHz )
DSD
DSD64(DoP) on Coax/AES/Opt Input & Output
Up to DSD512 On USB Input & I²S Output

PCM
24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz On All Output
Up to 768KHz On USB Input & Up to 384KHz on I²S Output
Digital Input
USB2.0 Type B
External Clock Input
45.1548MHz，49.152Mhz
Digital Output
AES/EBU, I²S HDMI LVDS/I²S RJ45 lvcmos,
Optical, Coaxial
Please note that the RJ45/HDMI ports of PISCES are not typical
network/multimedia RJ45/HDMI ports. They are purpose-built I²S ports.
Please do not connect it to the typical multimedia HDMI port
(i.e. Bluray player/TV etc) / Ethernet network.

Power Switch
Power input
1
2
3
4
5
6
7
8
9
10
11
MUSICIAN
PISCES
EX.CLOCK I2S 48K 8X 16X
PCM DSD 44.1K 2X 4X
SETUP OK
DIGITAL OUT DIGITAL IN
I2S-A I2S-C AES/EBU OPT COAX 49.152M 45.1584M USB AC INPUT 115V/60Hz
230V/60Hz
~
！
SETUP button AES/EBU output
I²S HDMI LVDS
I²S RJ45 LVCMOS
Optical output
Coaxial output
USB input
OK button
Clock input
Panel information

Download and install Thesycon USB Driver for Windows.
No need to install the driver, it can be used by connecting
After connection, check whether it is connected to the machine in the
sound setting
1. Connect the standard USB cable from PC USB port to the USB input
2. Select USB input. The USB input LED should illuminate
3. Check the PC audio device panel to see if it is connected to the machine
Driverless On Mac & Linux
PISCES is equipped with a proprietary USB audio solution driven
by STM32F446, which supports 24bit/768khz PCM data stream
and DSD to DSD512 processed at this level.
Licensed Thesycon USB Driver For Windows Platform
Driver
