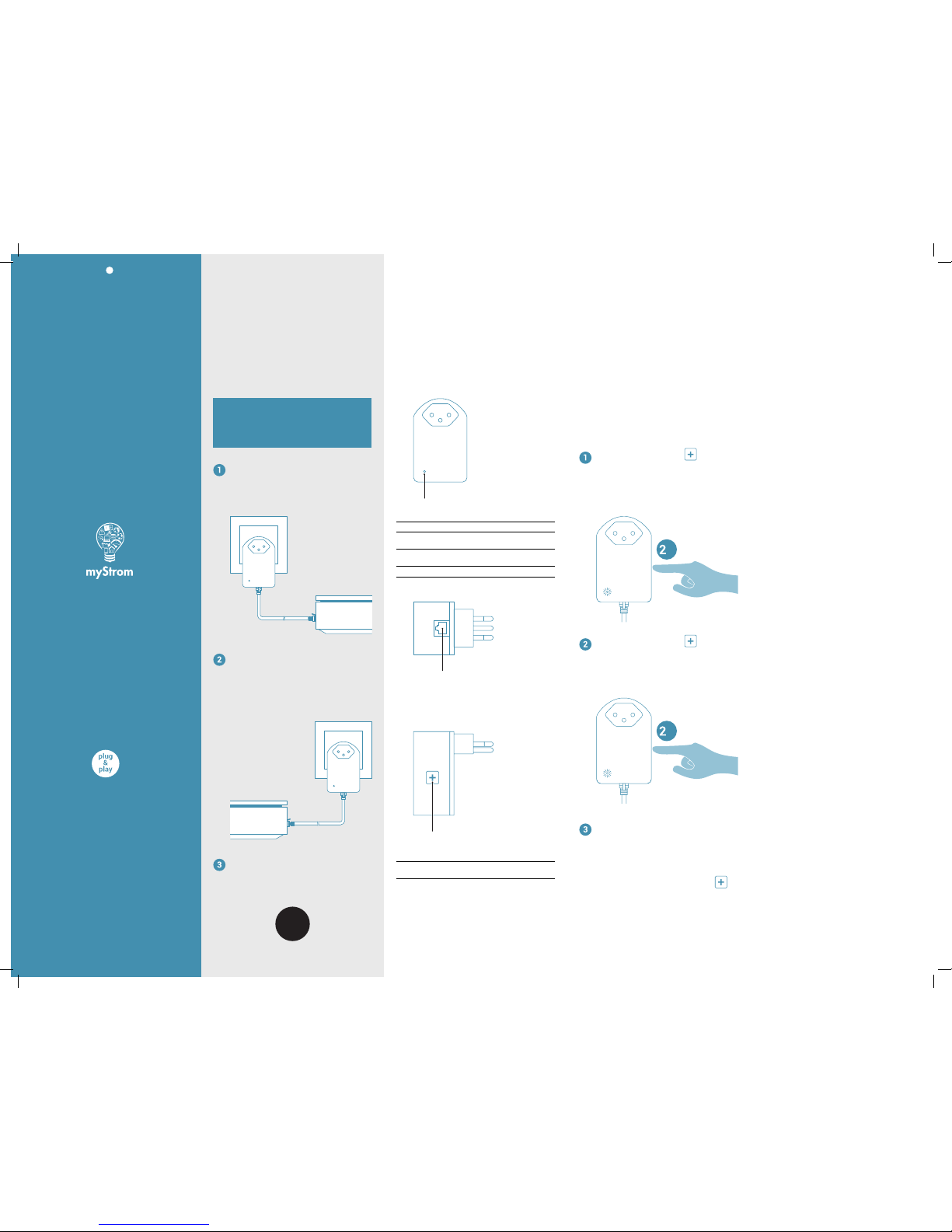

myStrom Powerline LAN 500 Mbps User manual

Wichtig
Stecken Sie die Adapter immer direkt in die
Wandsteckdose. So vermeiden Sie mögliche
Störeinüsse.
Stecken Sie den einen Adapter direkt in die
Wandsteckdose gleich beim DSL-/Fiber-
Router.
Verbinden Sie den Adapter mit dem Modem mit
dem mitgelieferten Ethernet Kabel.
DSL-/Fiber-Router
Stecken Sie den anderen Adapter direkt in
die Wandsteckdose neben dem beliebigen
Internet-fähigen Gerät mit Ethernet-Anschluss
(z.B. PC/MAC, Internet-TV-Box oder Game
Konsole).
Verbinden Sie den Adapter mit dem Gerät mit
dem mitgelieferten Ethernet Kabel.
z.B. TV-Box
Die LEDs der beiden Adapter wechseln auf
«konstant weiss» sobald die Powerline
Verbindung erfolgreich hergestellt wurde. Ihr
Gerät ist nun mit dem Internet verbunden.
Anschlüsse, Druckknopf und
Anzeige/LED
Quick-Start Der Adapter im
Detail
FAQ und Support
Powerline Adapter immer direkt in eine
Wandsteckdose – Warum?
 PowerlineAdapterreagierenempndlichauf
Störquellen, die parallel zum Adapter an das
Stromnetz angeschlossen werden. Solche
Störquellen sind vor allem Netzteile, Ladegeräte
usw. Wenn die Powerline Adapter direkt in die
Wandsteckdose eingesteckt werden und alle
anderen Verbraucher in die Steckdose des
Powerline Adapters, werden Störungen mittels
eingebautemFilterunterdrücktunddieFunktion
ist wesentlich zuverlässiger. Aus diesem Grund
blockiert der Adapter bei einer 3-fach Steckdose
die beiden anderen Steckdosen.
Mögliche Störungen
Störungen können vor allem dann entstehen,
wenn Sie folgende Verbraucher in Betrieb haben –
Mikrowelle,Haarfön,Bügeleisen,Bohrmaschine.
DieseStörquellenkönnendazuführen,dassdie
Verbindung kurzzeitig unterbrochen wird, oder im
Fall von Internet-TV, dass das Bild oder der Ton
kurz einfriert.
Powerline funktioniert nicht
Die einwandfreie Funktion von Powerline hängt
stark vom vorhandenen Stromnetz ab. Falls die
Adapter nicht funktionieren tun Sie folgendes –
Schliessen Sie beide Powerline an 2 Steckdosen
im gleichen Raum an. Falls die Anzeige weiss
leuchtet, dann funktionieren die Powerline Adapter
einwandfrei. Die Ursache liegt dann mit grosser
Wahrscheinlichkeit bei Ihrem Stromnetz welches
evtl.alteSicherungenoderPhasensprünge
aufweist. In diesem Fall kann evtl. ein Elektriker
helfen oder Sie können die Adapter auch innert 14
Tagenzurückgeben.
Weitere Hilfestellungen nden Sie hier
www.mystrom.ch/de/help/faq
Support
Falls Sie eine Frage haben oder direkten
Supportwünschen,sonutzenSiebitteunser
Kontaktformular auf
www.mystrom.ch/de/help/contacts
Powerline
Connection-Kit
500 Mbps Chipset
Installationsanleitung
Manuel d’installation (au verso)
Installationmanual(2ndleaet)
Istruzioni d’installazione (dépliant di 2pg)
myStrom AG
Alte Tiefenaustrasse 6
3050 Bern / Switzerland
www.mystrom.ch
Anzeige/LED
Aus Kein Strom
Weiss Powerline Verbindung OK
Weiss schnell Pairing Modus
blinkend
Weiss langsam Eco/Stromspar-Modus
blinkend
Rot blinkend Keine Powerline Verbindung
Ethernet-Anschluss
Verbinden Sie den DSL-/Fiber-Router oder ein beliebiges
Internet-fähiges Gerät mit Ethernet-Anschluss (z.B. PC/Mac,
Internet-TV-Box oder Game Konsole)
Drucknopf
Pairing Adapter neu oder mit einem bestehenden
Powerline Netzwerk verbinden – 2 s drücken
Reset Setzt den Adapter auf seine Werkseinstellungen
zurück.Pairinggehtverloren–10 s drücken
Adapter miteinander neu
verbinden (Pairing)
Falls die Adapter nicht mehr miteinander
kommunizierenodermittelsResetzurückgesetzt
wurden,somüssensieneugepairtwerden.Stecken
SiedieAdapterfürdenPairing-Vorgangimmerdirekt
in Wandsteckdosen im selben Raum.
DrückenSie2Sekundenden Druckknopf
des Adapters, welcher am DSL-/Fiber-Router
angeschlossen ist.
Die LED beginnt weiss zu blinken.
Falls sie nicht blinkt, wiederholen Sie diesen
Schritt.
Sek.
DrückenSie2Sekundenden Druckknopf
des anderen Adapters.
Die LED beginnt weiss zu blinken.
Falls sie nicht zu blinken beginnt, wiederholen
Sie diesen Schritt.
Sek.
Die LEDs der beiden Adapter wechseln auf
«konstant weiss» sobald die Powerline
Verbindung erfolgreich hergestellt wurde. Falls
das Pairing nicht erfolgreich war, versuchen Sie
esnochmals.FührenSievordemPairingein
Reset bei beiden Adapter durch.
 DrückenSiedazu10Sekundenaufden
Druckknopf des jeweiligen Adapters.
Tipps zur
Fehlerbeseitigung
myStrom Powerline Adapter
sindplug&play–d.h.keineKonguration
nötig – einfach einstecken und fertig!
Fertig
Adapter installieren
V8 – 01.2015

Important
Connectez les adaptateurs toujours directement
àlapriseélectriquemurale,and’éliminerles
interférences.
Connectez un adaptateur directement à la prise
murale à proximité immédiate du routeur DSL
ou Fiber. Connectez l’adaptateur au routeur
DSL ou Fiber au moyen du câble réseau
Ethernet.
Routeur DSL/Fibre Optique
Connectez l’autre adaptateur à une prise
électrique murale de votre choix.
Connectez l’adaptateur à l’appareil de votre
choix (p.ex. PC/MAC, Internet-TV-Box ou
console de jeux) au moyen du câble réseau
Ethernet fourni.
p.ex. TV-Box
Les LED des deux adaptateurs s’allument
en continu en blanc, dès que la connexion
Powerline est établie. Votre appareil est à
présent connecté à Internet.
Ports, bouton et voyant/LED
Quick-Start L’adaptateur en
détail
Astuces de
dépannage
FAQ et assistance
Pourquoi doit-on toujours connecter les adaptateurs
Powerline directement à la prise murale?
Les adaptateurs Powerline réagissent
de manière très sensible aux sources
d’interférence. De telles sources sont surtout
des transformateurs, des chargeurs etc. Si
les adaptateurs Powerline sont directement
branchés à la prise murale et les appareils sont
branchés à l’adaptateur, les interférences sont
minimisées par un filtre intégré à l’adaptateur et
ainsi ils fonctionnement de manière plus fiable.
Pour cette raison, l’adaptateur Powerline couvre
les 3 emplacements de la prise murale.
Interférences possibles
Les interférences surviennent principalement
lorsque vous êtes en train d’utiliser les appareils
suivants: four micro-ondes, sèche-cheveux,
aspirateur, fer à repasser, perceuse…
Ces interférences peuvent générer une courte
interruption de la connexion, ou lors de
l›utilisation de la TV par Internet, à de brefs gels
de l›image ou du son.
La connexion Powerline ne fonctionne pas
Le bon fonctionnement de la connexion
Powerline dépend fortement de votre réseau
électrique existant. Si les adaptateurs ne
fonctionnent pas, branchez 2 adaptateurs
aux prises murales dans la même pièce. Si le
voyant s’allument en blanc, cela signifie que les
adaptateurs fonctionnent. Le problème se situe
alors au niveau de votre installation électrique
qui contient peut-être de vieux fusibles ou des
problèmes de phase. Dans ce cas, adressez-
vous à votre électricien qui pourra peut-être
faire quelque chose. Le cas échéant vous
pouvez nous retourner les adaptateurs sous 15
jours.
Vous trouverez davantage d’informations en
consultant www.mystrom.ch/fr/help/faq
Assistance directe
Si vous avez besoin de plus d’aide ou avez une
question d’ordre général, merci de compléter le
formulaire sur www.mystrom.ch/fr/help/contacts
Powerline
Connection-Kit
500 Mbps Chipset
Manuel d’installation
Installationsanleitung(Rückseite)
Installationmanual(2ndleaet)
Istruzioni d’installazione (dépliant di 2pg)
myStrom AG
Alte Tiefenaustrasse 6
3050 Bern / Switzerland
www.mystrom.ch
Reconnectez les adaptateurs
les uns aux autres (Pairing)
Au cas où les adaptateurs ne communiquent plus
entre eux ou qu’ils ont été réinitialisés, vous devez
les connecter (Pairing) à nouveau les uns aux autres.
Pour ce faire, branchez les adaptateurs directement
à la prise murale et ce dans la même pièce.
Appuyez 2 secondes sur le bouton de
l’adaptateur qui est connecté directement au
routeur DSL ou Fiber.
La LED commence à clignoter en blanc.
Si elle ne clignote pas, répétez cette étape.
sec.
Appuyez 2 secondes sur le bouton de
l’autre adaptateur qui est connecté à l’appareil
de votre choix.
La LED commence à clignoter en blanc.
Si elle ne clignote pas, répétez cette étape.
sec.
Les LEDs des deux adaptateurs s’allument
en blanc en continu dès que la connexion
Powerline est établie. Si le Pairing n’a pas pu
être effectué, réessayez. Avant d’effectuer
le Pairing, nous vous recommandons de
réinitialiser (Reset) les deux adaptateurs.
Pour ce faire, appuyez durant 10 secondes sur
le bouton de chaque adaptateur.
Les adaptateurs myStrom Powerline LAN sont
plug&play–c.à.d.qu’ilnefautriencongurer–
ilsutdelesbrancheretc’estparti!
Voyant/LED
Off Pas en service
Blanc Connexion Powerline OK
Clignote rapidement Mode Pairing
en blanc
Clignote lentement Mode Eco/Economie d’énergie
en blanc
Clignote rouge Pas de connexion Powerline
Connexion réseau
Connectez l’appareil de votre choix muni d’un port Ethernet
et qui peut accéder à Internet (p.ex. PC, Internet TV-Box ou
console de jeux.)
Bouton
Pairing Reconnectez les adaptateurs ou connectez-le à
un réseau Powerline existant – Appuyez
2 secondes
Reset Réinitialisezl’adaptateuràsaconguration
d’origine. Le Pairing est annulé – Appuyez
10 secondes
C'est
tout!
Installez les adaptateurs
V8 – 01.2015

Quick-Start The adapter in
detail
Troubleshooting
tips
Important
Plug the adapters directly into the
wall power socket to reduce interferences.
Plug one Powerline adapter directly into the
wall power socket next to the DSL-/Fiber-
Gateway.
Connect the adapter and the DSL-/Fiber-
Gateway using the provided network cable.
DSL-/Fiber router
Plug the 2nd Powerline adapter directly into
any wall power socket next to the device you
want to connect.
Connect the Powerline adapter to any Internet
device (e.g. PC, Internet-TV-Box or game
console) using the provided network cable.
e.g. TV-Box
The LEDs of both adapters light up
continuously in white as soon as the Powerline
connection is established. Your device is now
connected to the Internet.
Ports, button and LED
Powerline
Connection-Kit
500 Mbps Chipset
Installation manual
Istruzioni d’installazione (retro)
Manuel d’installation (2ème dépliant)
Installationsanleitung (2-tes Faltblatt)
myStrom AG
Alte Tiefenaustrasse 6
3050 Bern / Switzerland
www.mystrom.ch
Reconnect the adapters to
each other (Pairing)
In case the adapters no longer communicate with
each other or have been reset, you have to pair them
again. To execute the Pairing process, plug the
adapters directly into the wall sockets in the same
room.
Push the button of the adapter connected
with the DSL-/Fiber-Gateway for 2 seconds.
The LED starts to blink white.
If it does not blink, please repeat this step.
sec.
Push the button of the 2nd adapter for 2
seconds.
The LED starts to blink.
If it does not blink, please repeat this step.
sec.
The LEDs of both adapters light up
continuously in white as soon as the Powerline
connection has been successfully established.
If the Pairing was not successful, please try
again. And before Pairing them again, please
reset both adapters.
In order to do so, press the button of each
adapter for 10 seconds.
FAQ and Support
Always connect the Powerline adapters to the wall
socket - why?
Powerline adapters react sensitively to
interference sources that are also connected
to your electrical network. Those interference
sources can be power adapters, chargers
etc. When you plug the Powerline adapters
directly into the wall socket and then connect
the devices to the Powerline adapter, the
interferences are minimized thanks to the
integrated filter - so the adapters work more
reliably. For this reason the adapters cover all 3
plugs of your wall socket.
Possible interferences
Interferences occur mainly when you are using
the following devices - microwave oven, hair
dryer, vacuum cleaner, iron, power drill ...
Those interference sources can lead to a brief
interruption of the connection or - in case you
are watching Internet-based TV - to a sound or
picture freeze.
Powerline is not working
The good functioning of Powerline strongly
depends on the existing electrical network. If
the adapters are not working, plug 2 adapters
to wall sockets in the same room. If the LED
lights up continuously in white, the Powerline
adapters are working without any problems. The
reason is most probably your electrical network
that may contain old fuses or phase jumps. In
this case your electrician might be able to help.
Otherwise you can return the adapters after 14
days and get your money back.
You can nd more information about using or
troubleshooting the Powerline adapters online on
www.mystrom.ch/en/help/faq
Support
If you have a general question please use our
contact form on www.mystrom.fr/en/help/
contacts
myStrom Powerline LAN adapters are
plug&play–nocongurationnecessary–
connect and you are ready to go!
All
done!
LED
Off Not powered
White Powerline connection OK
Blinks white fast Pairing Mode
Blinks white slowly Eco/Energy Saving Mode
Blinks red No Powerline connection
Ethernet-Port
Connect your DSL-/Fiber-Gateway or any other
device with an Ethernet port (e.g. PC, Internet-TV-Box
or game console).
Button
Pairing Reconnect the adapters or connect them to an
existing Powerline network – press 2 s
Reset Sets the adapter to its factory setting. Pairing is
lost – press 10 s
Installing the adapters
V8 – 01.2015

Importante
Inserite sempre gli adattatori direttamente
nella presa da parete. Così facendo evitate
possibili fonti di disturbo.
Inserire un adattatore direttamente nella presa
della parete alla prossimità del router DSL o
bra.
Collegare il router DSL con l’adattatore tramite
il cavo di rete Ethernet fornito in dotazione.
Inserire l‘altro adattatore nella presa di corrente
posta alla parete.
Collegate l’adattatore con un qualsiasi
apparecchio compatibile con Internet (ad es.
PC/MAC, TV-Box o console da gioco) con il
cavo Ethernet fornito in dotazione.
p.e. TV-Box
I LED di entrambi adattatori cambiano a
«costante bianco» non appena il collegamento
Powerline è riuscita. Il dispositivo è ora
connesso a Internet.
V8 – 01.2015
Powerline
Connection-Kit
500 Mbps Chipset
Istruzioni d’installazione
Installation manual (Backside)
Manuel d’installation (2ème dépliant)
Installationsanleitung (2-tes Faltblatt)
myStrom AG
Alte Tiefenaustrasse 6
3050 Bern / Switzerland
www.mystrom.ch
FAQ e supporto
Perché l’adattatore Powerline va sempre inserito
direttamente in una presa da parete?
Gli adattatori Powerline sono molto sensibili a
fonti di disturbo che vengono allacciate alla rete
elettrica parallelamente all’adattatore. Queste
fonti di disturbo sono soprattutto elementi di
rete, dispositivi di ricarica ecc. Se gli adattatori
Powerline vengono inseriti direttamente nella
presa da parete e tutti gli altri dispositivi
collegati all’adattatore Powerline, i disturbi
vengono soppressi mediante un filtro integrato e
quindi funzionano in modo molto più affidabile.
Possibili disturbi
Disturbi possono sorgere soprattutto se sono in
funzione i seguenti dispositivi: forno a microonde,
asciugacapelli, ferro da stiro, trapano.
Queste fonti di disturbo possono causare una
breve interruzione dellla connessione o, nel caso
di Internet TV, che l’immagine o il suono blocca
temporaneamente.
Powerline non funziona
Il funzionamento ineccepibile di Powerline
dipende molto dalla rete elettrica esistente. Se
l’adattatore non dovesse funzionare, procedete
nel modo seguente: allacciate entrambi gli
adattatori Powerline a 2 prese nella stessa
stanza. Se la spia è bianco, i due adattatori
Powerline funzionano regolarmente. La causa è
pertanto da ricercare con molta probabilità nella
vostra rete elettrica che forse presenta vecchi
fusibili o problemi di fase. In questi casi può
essere d’aiuto un elettricista o potete restituire
gli adattatori entro 14 giorni.
Per maggiori informazioni clicchi qui
www.mystrom.ch/it/help/faq
Supporto
Se ha delle domande o vuole un supporto
diretto, la preghiamo di utilizzare il nostro
modulo di contatto su www.mystrom.ch/it/
help/contacts
Allacci, pulsanti e spie (LED) Ricollegare gli adattatori
(Pairing)
Se le schede non comunicano tra di loro o sono stati
ripristinati, è necessario collegare (pairing) ancora
una volta gli uni agli altri. Per fare questo, collegare
l’adattatore direttamente alla parete, e questo nella
stessa stanza.
Premere per due secondi ca. il pulsante
dell’adattatore che è connesso al router DSL/
bra.
Il LED inizia a lampeggiare bianco.
Se non lampeggia, ripetere questa operazione.
sec.
Premere per due secondi ca. il pulsante
dell’ l’altro adattatore.
Il LED inizia a lampeggiare bianco.
Se non lampeggia, ripetere questa operazione.
sec.
I LED di entrambi adattatori cambiano a
«costante bianco» non appena il collegamento
Powerline è riuscita. Se il pairing non è stato
effettuato, riprovare. E prima di eseguire il
pairing si consiglia di reimpostare (reset)
entrambe le schede.
Per fare questo, premere per 10 secondi il
pulsante su ogni scheda.
myStrom Powerline adattatori sono
plug&play–lacongurazionenonè
necessaria – asta inserirli nella presa.
Quick-Start L’adattatore in
dettaglio
Suggerimenti per
rettica errori
Terminato
Spie/LED
Spento Senza corrente
Bianco Connessione Powerline OK
Lampeggiare veloce Pairing Mode
bianco
Lampeggiare Modus Eco/risparmio
lentamente bianco
Lampeggiare rosso Nessuna connessione Powerline
Collegamento Ethernet
CollegareilrouterDSL-/braoqualsiasidispositivoabilitato
a Internet con allaccio Ethernet (ad es. PC/Mac, TV-Box o
console da gioco).
Button
Pairing Connessione a una rete Powerline esistente –
premere 2 secondi
Reset Ripristinacongurazioneoriginedellascheda.Il
pairing viene annullata – premere 10 secondi
Installare gli adattatori
