Neo tools 04-705 User manual

PL INSTRUKCJA OBSŁUGI (ORYGINALNA) ..............................................................................................4

EN OPERATING MANUAL (ORIGINAL)........................................................................................................6

DE BEDIENUNGSANLEITUNG (ORIGINAL).................................................................................................8

RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ОРИГИНАЛЬНОЕ)............................................................11

UA ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ (ОРИГІНАЛЬНА)..............................................................................13

HU KEZELÉSI UTASÍTÁS (EREDETI)..........................................................................................................16

RO MANUAL DE OPERARE (ORIGINAL) ...................................................................................................18

CZ NÁVOD K OBSLUZE (ORIGINÁL) .........................................................................................................20

SK NÁVOD NA OBSLUHU (ORIGINÁL)......................................................................................................22

SL NAVODILA ZA UPORABO (ORIGINAL)................................................................................................25

LT NAUDOJIMO VADOVAS (ORIGINALAS)..............................................................................................27

LV LIETOŠANAS ROKASGRĀMATA (ORIĢINĀLĀ).................................................................................29

EE KASUTUSJUHEND (ORIGINAAL) .........................................................................................................31

BG РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ (ОРИГИНАЛ)......................................................................33

HR UPUTSTVO ZA UPOTREBU (ORIGINAL).............................................................................................36

SR УПУТСТВО ЗА УПОТРЕБУ (ОРИГИНАЛ)...........................................................................................38

GR ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ (ΠΡΩΤΟΤΥΠΟ)..........................................................................................40

ES MANUAL DE FUNCIONAMIENTO (ORIGINAL)....................................................................................43

IT MANUALE OPERATIVO (ORIGINALE) .................................................................................................45

PT MANUAL DE OPERAÇÃO (ORIGINAL) ................................................................................................48

FR MANUEL D'UTILISATION (ORIGINAL) .................................................................................................50

NL GEBRUIKSAANWIJZING (ORIGINEEL)................................................................................................52

INSTRUKCJA OBSŁUGI (ORYGINALNA)

Myjka ciśnieniowa 04-705

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆNINIEJSZĄ

INSTRUKCJĘI ZACHOWAĆJĄDO DALSZEGO WYKORZYSTANIA.

Szczegółowe przepisy bezpieczeństwa

WARUNKI BEZPIECZEŃSTWA DLA MYJKI CIŚNIENIOWEJ

OSTRZEŻENIE!

Podczas używania urządzenia należy przestrzegaćprzepisów

bezpieczeństwa. Dla bezpieczeństwa własnego i osób postronnych

prosi sięo przeczytanie niniejszej instrukcji przed rozpoczęciem

pracy. Prosi sięo zachowanie instrukcji w celu późniejszego

wykorzystania.

OSTRZEŻENIE!

Myjka jest zaprojektowana do stosowania ze środami czyszczącym

przeznaczonymi do tego typu urządzeń. Zastosowanie innych

środków czyszczących może miećniekorzystny wpływ na

bezpieczeństwo urządzenia. Jako środek czyszczący nie wolno

stosowaćkwasów, benzyny, nafty lub innych palnych płynów.

Można stosowaćtylko detergenty przeznaczone do domowego

użytku (pH 6÷8).

Nie wolno stosowaćurządzenia w pobliżu innych osób, jeżeli nie są

ubrane w odzieżochronną.

Wysoko ciśnieniowy strumieńwody może byćniebezpieczny w

przypadku niewłaściwego zastosowania. Strumieńnie może być

kierowany na osoby, zwierzęta, sprzęt elektryczny i na samo

urządzenie.

Nie wolno kierowaćstrumienia przeciwko sobie lub innym osobom

w celu czyszczenia odzieży lub obuwia.

Myjka wysokociśnieniowa nie powinna byćużytkowana przez dzieci

lub nieprzeszkolony personel.

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby

(w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub

psychicznej, lub osoby nie mające doświadczenia lub znajomości

sprzętu, chyba że odbywa sięto pod nadzorem lub zgodnie z

instrukcjąużytkowania sprzętu przez osoby odpowiadające za ich

bezpieczeństwo.

Należy zwrócićuwagęna dzieci, aby nie bawiły sięsprzętem.

PRZYGOTOWANIE

Przed podłączeniem myjki do sieci zawsze należy upewnićsięczy

napięcie sieci jest zgodne z napięciem podanym na tabliczce

znamionowej urządzenia.

Do podłączenia myjki stosuj odpowiedni przewód zasilający

przystosowany do pracy na zewnątrz pomieszczeńi zabezpieczony

przed rozbryzgami wody.

Połączenie wtykowe przewodu z przedłużaczem nie może leżećw

wodzie.

UŻYTKOWANIE

Nie wolno stosowaćmyjki, jeżeli przewód zasilający jest uszkodzony

lub inna ważna część urządzenia jest uszkodzona np. elementy

bezpieczeństwa, przewody wysokociśnieniowe, pistolet natryskowy.

Jeżeli stosowany jest przedłużacz przewodu zasilającego wtyczka i

gniazdo powinny byćkonstrukcji bryzgoszczelnej.

Niewłaściwe przedłużenie przewodu zasilającego może prowadzić

do porażenia prądem.

Jeśli nie zadziała wyłącznik nadciśnieniowy nie wolno pozwolić, aby

myjka pracowała dłużej niżdwie minuty z pistoletem w pozycji

zamkniętej. Po tym czasie temperatura wody w obiegu wzrośnie i

może spowodowaćuszkodzenie uszczelek pompy.

Myjka przeznaczona jest do zastosowania wewnątrz i na zewnątrz

pomieszczeń.

Nigdy nie należy wtyczki ani gniazda dotykaćwilgotnymi rękami.

Wszystkie elementy przewodzące prąd w miejscu pracy musząbyć

zabezpieczone przed wodą.

Wtyczka przedłużacza musi byćszczelna i nie może znajdowaćsię

w wodzie.

Należy zwrócićszczególnąuwagęaby nie uszkodzićprzewodu

zasilającego na skutek przejechania, zgięcia i przetarcia. Trzeba

równieżchronićgo przed wysokątemperaturąi ostrymi

krawędziami.

Przed włączeniem urządzenia przedłużacz należy całkowicie

rozwinąć z bębna.

Działające urządzenie nigdy nie pozostawiaćbez nadzoru.

Przy dłuższych przerwach w użytkowaniu wyłączaćzasilanie i

dopływ wody.

Pracującego urządzenia nie należy pozostawiaćbez nadzoru.

Praca w terenie zagrożonym wybuchem jest zabroniona.

KONSERWACJA

Należy odłączyćmyjkęod zasilania w przypadku wykonywania prac

związanych z konserwacją.

Dla zapewnienia bezpieczeństwa należy stosowaćjedynie

oryginalne części zamienne lub zatwierdzone przez producenta.

Stosuj tylko przewody wysokociśnieniowe, złączki i osprzęt

rekomendowany przez producenta. Sąto elementy stanowiące o

bezpieczeństwie użytkownika urządzenia.

Przed użyciem sprawdźrozwinięty przewód zasilający pod

względem wystąpienia uszkodzenia lub zużycia. Wymianę

uszkodzonego przewodu zlećw serwisie producenta.

Jeśli przewód zasilający uszkodzi siępodczas pracy, odłącz

bezzwłocznie zasilanie. NIE DOTYKAĆPRZEWODU PRZED

ODŁĄCZENIEM ZASILANIA.

UWAGA: Mimo zastosowania konstrukcji bezpiecznej z samego

założenia, stosowania środków zabezpieczających i dodatkowych

środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania

urazów podczas pracy.

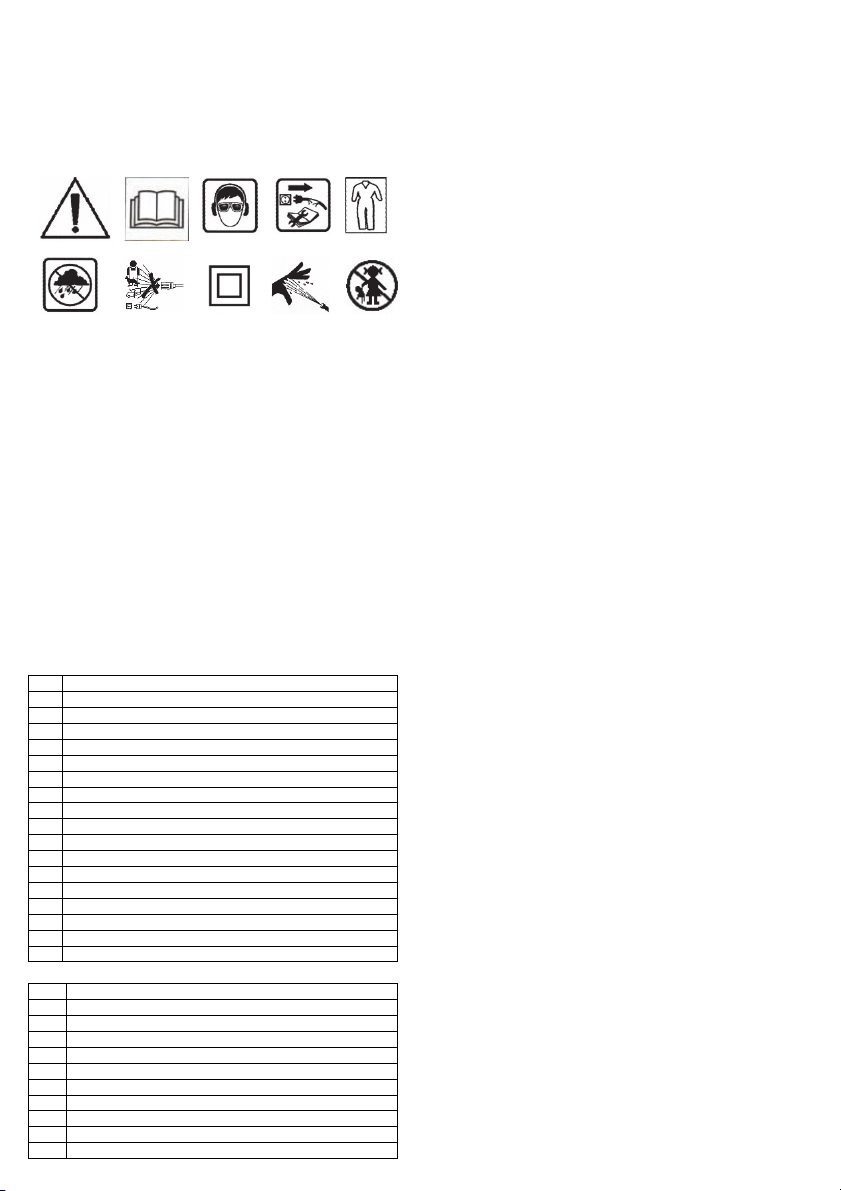

Objaśnienie zastosowanych piktogramów:

1 2 3 4 5

6 7 8 9 10

1. UWAGA: Zachowaj szczególne środki ostrożności,

2. Przeczytaj instrukcjęobsługi, przestrzegaj ostrzeżeńi warunków

bezpieczeństwa w niej zawartych,

3. Używaj środki ochrony osobistej,

4. Odłącz przewód zasilający przed rozpoczęciem czynności

obsługowych lub naprawczych,

5. Używaj odzieży ochronnej,

6. Chrońprzed deszczem,

7. Nie kieruj strumienia na ludzi, zwierzęta i na instalacje pod napięciem,

8. Druga klasa ochronności,

9. Zagrożenie uszkodzenia ciała wysokim ciśnieniem,

10.Nie dopuszczaćdzieci.

BUDOWA I ZASTOSOWANIE

Myjka ciśnieniowa jest urządzeniem klasy II ochronności elektrycznej

przeznaczona do mycia powierzchni, oraz przedmiotów pod dużym

ciśnieniem wody. Myjka ciśnieniowa znajduje szerokie zastosowanie w

gospodarstwach domowych, transporcie, budownictwie, rolnictwie i

innych obszarach działalności. Szczególnie nadaje siędo mycia

samochodów, przyczep samochodowych, budynków, łodzi, płytek

ceramicznych itp. Odpowiednie akcesoria umożliwiajądomieszanie

preparatów czyszczących. Urządzenie umieszczone jest na

ergonomicznym wózku z uchwytami na akcesoria i nawijarkąbębnowądo

węża wysokociśnieniowego.

Nie wolno używaćurządzenia niezgodnie z jego przeznaczeniem.

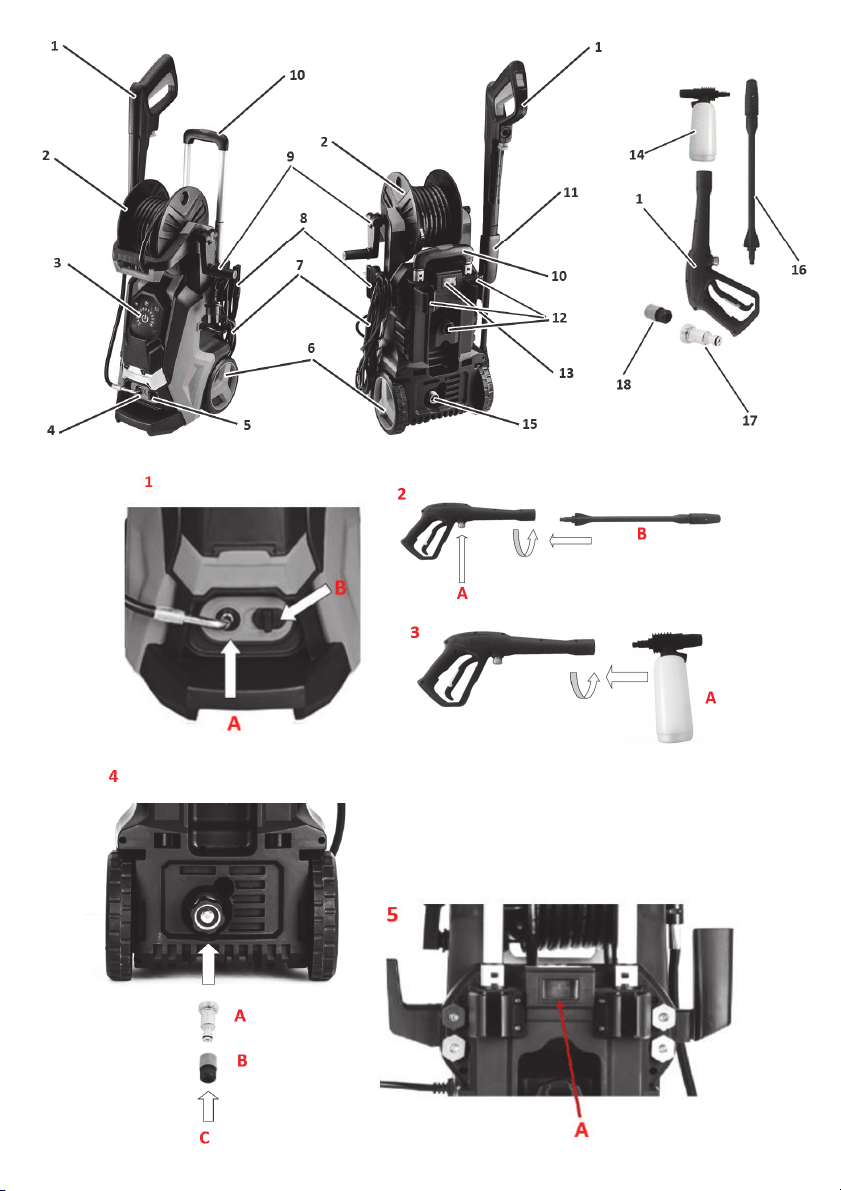

Elementy graficzne

1 Lanca

2 Bęben z przewodem wysokociśnieniowym

3 Dotykowy panel sterowania

4 Wyjście węża wysokociśnieniowego

5 Blokada/zwolnienie przewodu wysokociśnieniowego

6 Koła transportowe

7 Przewód zasilający

8 Uchwyt przewodu zasilającego

9 Korba

10 Uchwyt transportowy

11 Uchwyt na lancę

12 Uchwyty na akcesoria

13 Włącznik główny

14 Pojemnik na detergent

15 Króciec wlotowy wody

16 Regulowana dysza

17 Szybkozłaczka z filtrem

18 Szybkozłaczka do węża wody

Wyposażenie myjki

1 Myjka wysokociśnieniowa

2 Dysza regulowana

3 Lanca

4 Pojemnik na detergent

5 Dokumentacje użytkowe

6 Szybkozłączka z filtrem

7 Szybkozłączka do węża doprowadzającego wodę

8 Uchwyt na lancę

9 Uchwyt przewodu zasilającego

10 Uchwyt na akcesoria

11 Korba bębna

PRZYGOTOWANIE MYJKI DO PRACY

Montażwęża wysokociśnieniowego

Podłącz wąż wysokociśnieniowy (2) zintegrowany z bębnem do wylotu

myjki znajdującego sięz przodu myjki rys. 1A, upewnij się, że jest on

dobrze podłączony.

Aby odłączyćwąż wysokociśnieniowy, naciśnij przycisk (5) w prawo rys.

1B, a następnie wyjmij wąż rys. 1

Połączenie lancy

Podłącz regulowanądyszę(16) do lancy rys. 2. Obróćlancępistoletu w

kierunku zgodnym z ruchem wskazówek zegara, ażzablokuje sięna

swoim miejscu. Podłącz wąż wysokociśnieniowy do złącza lancy rys. 2A

upewnij się, że jest on dobrze podłączony.

Połączenie pojemnika na detergent

Podłącz pojemnik na detergent (14) do lancy rys. 3A. Obróćpojemnik w

kierunku przeciwnym do ruchu wskazówek zegara, ażzablokuje sięna

swoim miejscu. Upewnij się, że jest on dobrze podłączony.

Przyłącze węża wlotowego

Przykręć szybkozłaczkęz filtr do wlotu wody rys. 4A . Następnie podłącz

wąż doprowadzający wodęrys. 4C do wlotu wody w myjce poprzez

szybkozłączkęrys. 4B.

Zalecana minimalna długość węża doprowadzającego wodęto 10 metrów

(ale nie więcej niż25 metrów) przy średnicy 12,5 mm, aby uniknąć

przeciwciśnienia i potencjalnego uszkodzenia urządzenia. Upewnij się, że

wąż wytrzyma wodęo maksymalnym ciśnieniu 10 barów (0,1 MPa). Jeśli

chcesz podłączyćurządzenie do innych źródełwody, upewnij się, że ich

maksymalne ciśnienie wylotowe wody wynosi 10bar (0,1Mpa).

Naciśnij spust lancy, aby upewnićsięże całe powietrze zostanie

wypchnięte z maszyny i woda wypłynie z pistoletu. Oznacza to, że teraz

pompa jest wypełniona wodą.

PRACA MYJKĄ

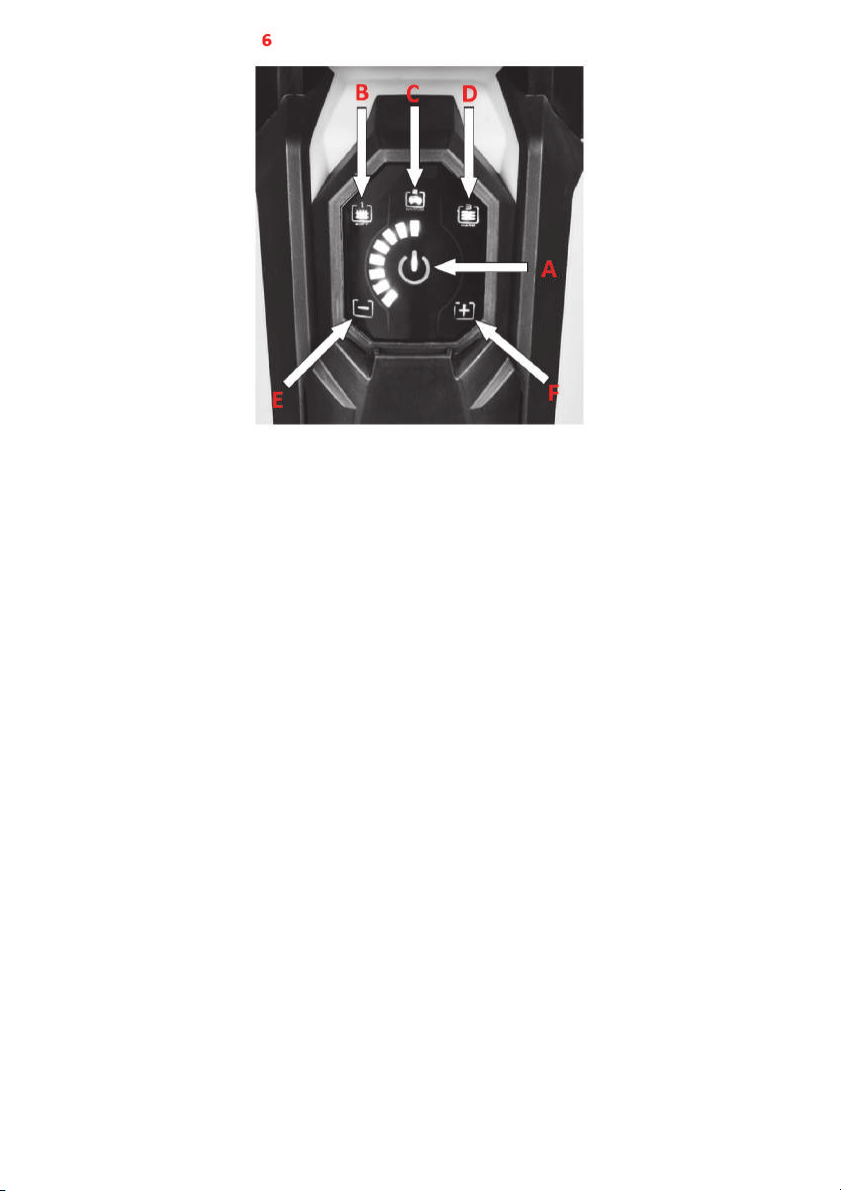

Dotykowy panel sterowania

Upewnij sięże wąż doprowadzający wodędo myjki jest podłączony do

wlotu w myjce a następnie odkręć kran. Upewnij się, że układ hydrauliczny

w myjce jest odpowietrzony. Następnie włącz wyłącznik główny (13)

znajdujący sięz tyłu myjki rys. 5A. Najważniejsząrzecząjest nie

zapomniećnacisnąć przycisk rys. 6A w dotykowym panelu sterowania,

aby uruchomićurządzenie.

Panel sterowania ma do wyboru trzy tryby pracy / ciśnienia wody. Jest tryb

lekki rys. 6B, średni rys. 6C i mocny rys. 6D. Dobierając odpowiedni

nacisk wody, należy kierowaćsięjaka jest czyszczona powierzchnia oraz

nasadką, którąnajlepiej pasuje do danej pracy.

Jeśli chcesz zwiększyćpoziom ciśnienia, naciśnij przycisk +rys. 6F na

panelu sterowania. Jeśli chcesz obniżyćpoziom ciśnienia, naciśnij

przycisk -rys. 6E na panelu sterowania.

Gdy zwiększysz poziom ciśnienia, aby wskaźnik ciśnienia zmienia kolor

na czerwony, oznacza to, że maszyna pracuje z maksymalnym

ciśnieniem.

UWAGA! Nie pozwól, aby myjka pracowała nieprzerwanie dłużej niż

15 minut pod maksymalnym ciśnieniem.

KONSERWACJA I PRZECHOWYWANIE

Przed przystąpieniem do jakichkolwiek czynności konserwacji lub

przeglądu odłącz urządzenie od zasilania elektrycznego. Zakręć

dopływ wody i naciśnij spust, aby pozbyćsięwody z układu.

Okresowo smaruj mocowanie szybkozłaczki z filtrem przy pomocy

oleju smarującego.

Gdy ciśnienie wody w myjce nie jest stałe lub zbyt wysokie, pokazuje

sięsygnałuszkodzenia węża lub nagromadzenia wapnia w dyszy.

Należy wówczas natychmiast wyłączyćurządzenie.

Używaj systematycznie środka do czyszczenia dysz, aby wyczyścić

wąż i filtr wlotu wody.

Należy kontrolowaći wymieniaćzużyty bądźuszkodzony filtr.

Upewnij się, że maszyna jest czysta i w razie potrzeby wyczyść

elementy.

Postępuj zgodnie z instrukcjami obsługi różnych części. Wtykowe

nakrętki oczkowe służą do łączenia pistoletu, węża i innych części.

Uszczelki połączeńnakrętki pierścieniowej nie mogąulec

uszkodzeniu.

Obróćzbiornik detergentu i przymocuj go do dyszy piany. Połącz

dyszępianowąz pistoletem strumieniowym. Włącz maszynę.

wprowadzićśrodek czyszczący w proporcji 1%. Ostrzeżenie:

Używaj wyłącznie dedykowanych środków czyszczących.

Przechowuj urządzenie w bezpiecznym miejscu i suchym miejscu.

Zawsze przechowuj maszynępoza zasięgiem dzieci.

Unikaj przechowywania my w temperaturach poniżej punktu

zamarzania wody.

Odetnij zasilanie, jeśli urządzenie działa nieprawidłowo.

Ze względów bezpieczeństwa upewnij się, że urządzenie jest czyszczone,

co 3 miesiące. Przed rozpoczęciem pracy sprawdźfiltr i dyszę, upewnij

się, że nie ma zanieczyszczeń. Po zakończeniu pracy upewnij się, że w

pompie i wężu nie ma wody.

PARAMETRY TECHNICZNE 04-705

Myjka ciśnieniowa 04-705

Parametr Wartość

Napięcie zasilania 230 V AC

Częstotliwość zasilania 50 Hz

Moc znamionowa 2000 W

Klasa ochronności II

Stopieńodporności IPX5

Ciśnienie znamionowe 10 MPa

Max. Ciśnienie znamionowe 15 MPa

Znamionowy przepływ wody 6L/min

Maksymalny przepływ wody 7L/min

Maksymalna temperatura wody zasilającej 40°C

Masa 9,5kg

Rok produkcji

04-705 oznacza zarówno typ oraz określenie maszyny

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego LpA= 80dB (A) K= 3dB(A)

Zmierzony poziom mocy akustycznej LwA= 85dB (A) K= 3dB(A)

Wartość przyśpieszeńdrgańa

h≤2,5 m/s² K= 1,5 m/s²

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom

emitowanego ciśnienia akustycznego LpA oraz poziom mocy akustycznej

LWA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez

urządzenie opisano poprzez wartość przyśpieszeńdrgańa

h(gdzie

K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia

akustycznego LpA, poziom mocy akustycznej LWA oraz wartość

przyśpieszeńdrgańa

hzostały zmierzone zgodnie z EN 60335-2-69.

Podany poziom drgańahmoże zostaćużyty do porównywania urządzeń

oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgańjest reprezentatywny jedynie dla podstawowych

zastosowańurządzenia. Jeżeli urządzenie zostanie użyte do innych

zastosowańlub z innymi narzędziami roboczymi, poziom drgańmoże ulec

zmianie. Na wyższy poziom drgańbędzie wpływaćniewystarczająca czy

zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą

spowodowaćzwiększenie ekspozycji na drgania podczas całego okresu

pracy.

Aby dokładnie oszacowaćekspozycjęna drgania, należy uwzględnić

okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale

nie jest używane do pracy. Po dokładnym oszacowaniu wszystkich

czynników łączna ekspozycja na drgania może okazaćsięznacznie

niższa.

W celu ochrony użytkownika przed skutkami drgańnależy wprowadzić

dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja

urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej

temperatury rąk oraz właściwa organizacja pracy.

ROZWIĄZYWANIE PROBLEMÓW

Przed skontaktowaniem sięz serwisem upewnij się, że sprawdziłeś

następujące elementy:

Problem Możliwa przyczyna Rozwiązanie

Nie można

uruchomić

myjki

1. Brak zasilania

2. Nieprawidłowe napięcie

zasilania.

3. Pierścieńblokujący

pompy zbyt ciasny.

1. Skontaktuj sięz serwisem

Brak

wystarczającej

ilości wody,

nierówne

ciśnienie

robocze

1. Filtr jest zablokowany

2. Połączenie wlotowe nie

jest poprawne, powietrze w

rurze wlotowej.

3. zawór jest zablokowany

4. Dysza wylotowa nie jest

gładka.

1. Wyczyść filtr.

2. Sprawdźpołączenie, dokręcić

uszczelkę. Sprawdź, czy wąż jest

zatkany lub czy nie ma wystarczającej

ilości wody wlotowej.

3. Wyczyść zawór i zainstaluj go

ponownie

4. Skontaktuj sięz serwisem

Z pompy

wycieka woda

3 krople wody co minutęsą

dopuszczalne, ale jeśli

wycieka więcej wody, może

to oznaczać, że uszczelka

jest zużyta.

1. Skontaktuj sięz serwisem

Silnik nagle się

zatrzymuje

1. Zadziałała kontrola

ciśnienia.

2. Zabezpieczenie termiczne

mogło wyłączyćsilnik, aby

zapobiec przegrzaniu.

1. Sprawdź, czy dysza wylotowa jest

zablokowana. Wyczyść dyszę

2. Wyłączyćmyjkę, pozostawić

maszynęna kilka minut do ostygnięcia.

3. Skontaktuj sięz serwisem

Zadziałanie

zabezpieczenia

elektrycznego

1. Zbyt mała wartość

bezpiecznika

1. Zmieńwartość prądową

bezpiecznika.

2. Myjka może byćzużyta lub

uszkodzona.

3. Możesz spróbowaćpracębez

przedłużacza.

Urządzenie

drga

1. Powietrze w wężu/pompie

wlotowej

2. Niewystarczające

zaopatrzenie w wodę

wodociągową

3. Dysza częściowo

zablokowana

4. Zatkany filtr wody

5. Załamany wąż

1. Pozwól maszynie pracowaćz

otwartym spustem, ażdo przywrócenia

normalnego ciśnienia roboczego.

2. Sprawdź, czy dopływająca woda

odpowiada wymaganym parametrom.

3. Wyczyść dyszę.

4. Wyczyść filtr.

5. Wyprostuj wąż.

Myjka

uruchamia się

ale woda nie

wypływa

1. Zamarznięta pompa/wąż

lub akcesoria

2. Brak dopływu wody

3. Zatkany filtr wody

4. Dysza zablokowana

1. Poczekaj na rozmrożenie

pompy/przewodów lub akcesoriów.

2. Podłącz dopływ wody.

3. Wyczyść filtr.

4. Wyczyść dyszę.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucaćwraz z

domowymi odpadkami, lecz oddaćje do utylizacji w odpowiednich

zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu

lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny

zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt

nie poddany recyclingowi stanowi potencjalne zagrożenie dla

środowiska i zdrowia ludzi.

„Grupa Topex Spółka z ograniczonąodpowiedzialnością” Spółka komandytowa z

siedzibąw Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iżwszelkie

prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu,

zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą

wyłącznie do Grupy Topex i podlegająochronie prawnej zgodnie z ustawąz dnia 4 lutego

1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z

późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach

komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy

Topex wyrażonej na piśmie, jest surowo zabronione i może spowodowaćpociągnięcie do

odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. +48 22 364 53 50 02-285 Warszawa e-mail

[email protected]

SiećPunktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych

dostępna na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdźna gtxservice.pl

OPERATING MANUAL (ORIGINAL)

Pressure washer 04-705

CAUTION: BEFORE USING THE APPLIANCE, READ THIS MANUAL

CAREFULLY AND KEEP THIS MANUAL FOR FURTHER REFERENCE.

Detailed safety regulations

SAFETY CONDITIONS FOR PRESSURE WASHER

WARNING!

Observe the safety regulations when using the device. For your own

safety and that of third parties, please read this manual before

starting work. Please keep this manual for future reference.

WARNING!

The washer is designed for use with cleaning agents intended for

this type of devices. The use of other cleaning agents may adversely

affect the safety of the appliance. Do not use acids, gasoline,

kerosene or other flammable liquids as a cleaning agent. Only

household detergents (pH 6 ÷ 8) can be used.

Do not use the device in the vicinity of other people unless they are

wearing protective clothing.

High pressure water jet can be dangerous if not used properly. The

stream must not be directed at people, animals, electrical equipment

and the device itself.

Do not point the jet at yourself or other people to clean clothes or

shoes.

The high-pressure washer should not be used by children or

untrained staff.

This equipment is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or

people with no experience or knowledge of the equipment, unless it

is done under the supervision or in accordance with the instructions

for use of the equipment by persons responsible for their security.

Make sure that children do not play with the equipment.

PREPARATION

Before connecting the washer to the mains, always make sure that

the mains voltage corresponds to the voltage specified on the rating

plate of the device.

To connect the washer, use a suitable power cord suitable for

outdoor operation and protected against splashes of water.

The plug connection of the cable with the extension cord must not

lie in the water.

USE

It is not allowed to use the washer if the power cord is damaged or

other important part of the device is damaged, e.g. safety elements,

high pressure hoses, spray gun.

If a power cord extension cord is used, the plug and socket should

be splash-proof.

Incorrect extension of the power cord may result in electric shock.

If the pressure relief switch does not trip, do not allow the washer to

run longer than two minutes with the gun in the closed position. After

this time, the temperature of the water in the circuit will increase and

may damage the pump seals.

The washer is intended for indoor and outdoor use.

Never touch the plug or socket with wet hands.

All electrically conductive parts in the workplace must be protected

against water.

The plug on the extension cord must be tight and not in water.

Pay special attention not to damage the power cord as a result of

running over, bending or chafing. You also need to protect it from

heat and sharp edges.

Before switching on the machine, fully unwind the extension cord

from the drum.

Never leave the device running unattended.

Turn off the power and water supply during longer breaks in use.

Do not leave the operating device unattended.

Work in potentially explosive areas is forbidden.

MAINTENANCE

Disconnect the washer from the power supply when carrying

out maintenance work.

To ensure safety, use only original spare parts or parts approved by

the manufacturer.

Use only high-pressure hoses, couplings and accessories

recommended by the manufacturer. These are the elements that

determine the safety of the device user.

Inspect the unrolled power cord for damage or wear before

use. Have a damaged cable replaced at the manufacturer's service

center.

If the power cord becomes damaged during operation, disconnect

the power immediately. DO NOT TOUCH THE CABLE BEFORE

DISCONNECTING THE POWER SUPPLY.

ATTENTION: Despite the use of an inherently safe structure, the use of

safety measures and additional protective measures, there is always a

residual risk of injury during work.

Explanation of the pictograms used:

1 2 3 4 5

6 7 8 9 10

1. NOTE: Take special precautions to

2. Read the operating manual, observe the warnings and safety

conditions contained in it,

3. use personal protective equipment,

4. Disconnect the power cord before starting maintenance or repair

activities,

5. use protective clothing,

6. protect against rain,

7. Do not direct the stream at people, animals or live installations,

8. Second class of protection,

9. Risk of injury by high pressure,

10.Keep children away.

CONSTRUCTION AND APPLICATION

A pressure washer is a class II electrical protection device designed for

cleaning surfaces and objects under high water pressure. The pressure

washer is widely used in households, transport, construction, agriculture

and other areas of activity. It is especially suitable for washing cars, car

trailers, buildings, boats, ceramic tiles, etc. Appropriate accessories

enable mixing of cleaning agents. The device is placed on an ergonomic

trolley with handles for accessories and a drum for high pressure hose.

Do not use the device contrary to its intended use.

Graphic elements

1 Lance

2 High pressure hose drum

3 Touch control panel

4 High pressure hose outlet

5 Blockage / release of high pressure hose

6 Transport wheels

7 Power cord

8 Power cord holder

9 Crank

10 Transport handle

11 Lance holder

12 Accessory holders

13 Main switch

14 Detergent container

15 Water inlet connection

16 Adjustable nozzle

17 Quick coupler with filter

18 Water hose quick connector

Washer equipment

1 High pressure washer

2 Adjustable nozzle

3 Lance

4 Detergent container

5 User documentation

6 Quick coupler with filter

7 Quick coupler for water supply hose

8 Lance holder

9 Power cord holder

10 Accessory holder

11 Drum crank

PREPARING THE WASHER FOR WORK

Installation of the high pressure hose

Connect the high-pressure hose (2) integrated with the drum to the

washer outlet on the front of the washer Fig. 1A , make sure it is well

connected.

To disconnect the high pressure hose, push the button (5) to the right Fig.

1B and then remove the hose Fig. 1

Lance connection

Connect the adjustable nozzle (16) to the lance Fig. 2 . Turn gun lance

clockwise until it locks into place. Connect the high pressure hose to the

lance connector Fig. 2A, make sure it is connected securely.

Detergent container connection

Attach the detergent container (14) to the lance Fig. 3A . Turn the canister

counterclockwise until it locks into place. Make sure it is connected

securely.

Inlet hose connection

Screw the quick-release fitting with the filter to the water inlet Fig. 4A. Then

connect the water inlet hose Fig. 4C to the water inlet of the washer

through the quick coupler Fig. 4B .

The recommended minimum length of the water supply hose is 10 meters

(but not more than 25 meters) with a diameter of 12.5 mm to avoid back

pressure and possible damage to the unit. Make sure the hose can

withstand water up to a pressure of 10 bar (0.1 MPa). If you want to

connect the machine to other water sources, please make sure their

maximum water outlet pressure is 10bar (0.1Mpa).

Squeeze the lance trigger to make sure all air is pushed out of the machine

and water flows out of the gun. This means that the pump is now filled with

water.

WASHING WORK

Touch control panel

Make sure that the water supply hose to the washer is connected to the

inlet of the washer and then turn on the tap. Make sure that the washer's

hydraulic system is deaerated. Then turn on the main switch (13) on the

back of the washer Fig. 5A . The most important thing is not to forget to

press the button Fig. 6A on the touchscreen control panel to start the

device.

The control panel has a choice of three operating / water pressure

modes. There is a light mode in Fig. 6B , a medium mode in Fig. 6C and

a strong mode in Fig. 6D . When choosing the right pressure of water, you

should consider what the surface is being cleaned and the cap that best

suits the job.

If you want to increase the pressure level, press the button + Fig. 6F on

the control panel. If you want to lower the pressure level, press the

button - fig. 6E on the control panel.

When you increase the pressure level so that the pressure indicator turns

red, the machine is operating at maximum pressure.

ATTENTION! Do not let the washer run continuously for more than

15 minutes at maximum pressure.

MAINTENANCE AND STORAGE

Before performing any maintenance or inspection, disconnect the

device from the power supply. Turn off the water supply and

squeeze the trigger to drain the water in the system.

Periodically lubricate the quick coupler fitting with the filter with

lubricating oil.

When the water pressure in the washer is not constant or too high,

the signal shows hose damage or calcium accumulation in the

nozzle. In this case, switch off the device immediately.

Regularly use nozzle cleaner to clean the hose and water inlet filter.

A worn or damaged filter should be inspected and replaced.

Make sure the machine is clean and clean the components if

necessary.

Follow the operating instructions for the various parts. Plug-in ring

nuts are used to connect the gun, hose and other parts. The seals

at the connections of the ring nut must not be damaged.

Turn the detergent tank over and attach it to the foam

nozzle. Connect the foam nozzle to the blast gun. Turn on the

machine. introduce cleaning agent in a proportion of 1%. Warning:

Use only dedicated cleaners.

Store the device in a safe and dry place. Always store the machine

out of the reach of children.

Avoid storing my us at temperatures below the freezing point of

water.

Cut off the power if the device malfunctions.

For safety reasons, make sure the device is cleaned every 3

months. Before starting work, check the filter and nozzle, make sure that

there is no debris. After finishing work, make sure that there is no water in

the pump and hose.

TECHNICAL PARAMETERS 04-705

Pressure washer 04-705

Parameter Value

Supply voltage 230 V AC

Power frequency 50 Hz

Rated power 2000 W.

Protection class II

Degree of resistance IPX5

Rated pressure 10 MPa

Max. Rated pressure 15 MPa

Rated water flow 6L / min

Maximum water flow 7L / min

Maximum supply water temperature 40 ° C

Mass 9.5 kg

Year of production

04-705 designates both the type and designation of the machine

NOISE AND VIBRATION DATA

Sound pressure level L pA = 80dB (A) K = 3dB (A)

The measured sound power level Lw A = 85dB (A) K = 3dB (A)

Vibration acceleration value a h ≤2.5 m / s² K = 1.5 m / s²

Information on noise and vibration

The level of noise emitted by the device is described by: the level of the

emitted sound pressure L pA and the sound power level L WA (where K is

the measurement uncertainty). The vibrations emitted by the device are

described by the value of the vibration acceleration a

h (where K is the

measurement uncertainty).

The following information: emitted sound pressure level L pA , sound power

level L

WA and vibration acceleration a

h were measured in accordance

with EN 60335-2-69. The given vibration level a

h can be used for the

comparison of devices and for the initial assessment of vibration exposure.

The stated vibration level is representative only for the basic use of the

device. If the machine is used for different applications or with different

working tools, the vibration level may change. The higher level of

vibrations will be influenced by insufficient or too rare maintenance of the

device. The reasons given above may result in an increased exposure to

vibration during the entire period of operation.

To accurately estimate exposure to vibration, consider periods when

the equipment is turned off or when it is turned on but not in

use. After all factors have been carefully assessed, the overall

vibration exposure may be significantly lower.

In order to protect the user against the effects of vibrations, additional

safety measures should be implemented, such as: periodic maintenance

of the device and working tools, protection of the appropriate temperature

of hands and proper organization of work.

TROUBLESHOOTING

Before contacting the service, make sure that you have checked the

following:

Problem Possible cause Solution

Washer does

not start

1. No power

2. Incorrect supply

voltage.

3. Pump locking ring too

tight.

1. Contact the service

Not enough

water, uneven

operating

pressure

1. The filter is blocked

2. The inlet connection

is not correct, air in the

inlet pipe.

3. the valve is blocked

4. The discharge nozzle

is not smooth.

1. Clean the filter.

2. Check the connection,

tighten the gasket. Check if the

hose is clogged or if there is not

enough inlet water.

3. Clean the valve and reinstall

4. Contact the service

Water is

leaking from

the pump

3 drops of water every

minute is acceptable,

but if more water is

leaking out, the gasket

may be worn.

1. Contact the service

The engine

stops

suddenly

1. Pressure control has

tripped.

2. The thermal protector

may have shut down

the motor to prevent

overheating.

1. Check that the discharge

nozzle is blocked. Clean the

nozzle

2. Turn off the washer, let the

machine cool down for a few

minutes.

3. Contact the service

Electric

protection

tripped

1. Too low fuse value 1. Change the current value of

the fuse.

2. Washer may be worn or

damaged.

3. You can try to work without

an extension cord.

The device

vibrates

1. Air in hose / intake

pump

2. Insufficient supply of

tap water

3. Nozzle partially

blocked

4. Clogged water filter

5. A broken hose

1. Let the machine run with the

drain open until the operating

pressure returns to normal.

2. Check that the incoming

water complies with the

required parameters.

3. Clean the nozzle.

4. Clean the filter.

5. Straighten the hose.

The washer

starts, but no

water comes

out

1. Pump / hose or

accessories frozen

2. No water supply

3. Clogged water filter

4. Nozzle blocked

1. Wait for the pump (s) or

accessories to defrost.

2. Connect the water supply.

3. Clean the filter.

4. Clean the nozzle.

ENVIRONMENTAL PROTECTION

Electrically powered products should not be disposed of with household

waste, but should be disposed of in appropriate facilities. Information on

disposal is provided by the dealer of the product or local

authorities. Waste electrical and electronic equipment contains

substances that are not neutral for the natural environment. Non-recycled

equipment is a potential threat to the environment and human health..

"Grupa Topex Spółka z ograniczonąodpowiedzialnością" Spółka komandytowa with its

registered office in Warsaw, ul. Pograniczna 2/4 (hereinafter: "Grupa Topex") informs that

all copyrights to the content of this manual (hereinafter: the "Manual"), including its text,

photos, diagrams, drawings, and its compositions belong exclusively to the Topex Group

and are subject to legal protection in accordance with the Act of February 4, 1994, on

Copying, processing, publishing, modifying for commercial purposes the entire Manual

and its individual elements, without the consent of Grupa Topex expressed in writing, is

strictly prohibited and may result in civil and criminal liability.

BEDIENUNGSANLEITUNG (ORIGINAL)

Hochdruckreiniger 04-705

ACHTUNG: BEVOR SIE DAS GERÄT VERWENDEN, LESEN SIE

DIESES HANDBUCH SORGFÄLTIG DURCH UND BEWAHREN SIE

DIESES HANDBUCH ZUM WEITEREN NACHSCHLAGEN AUF.

Detaillierte Sicherheitsbestimmungen

SICHERHEITSBEDINGUNGEN FÜR HOCHDRUCKREINIGER

WARNUNG!

Beachten Sie die Sicherheitsvorschriften bei der Verwendung des

Gerätes. Lesen Sie diese Anleitung zu Ihrer eigenen Sicherheit und

der Dritter, bevor Sie mit den Arbeiten beginnen. Bitte bewahren Sie

dieses Handbuch zum späteren Nachschlagen auf.

WARNUNG!

Die Waschmaschine ist für die Verwendung mit Reinigungsmitteln

bestimmt, die für diese Art von Geräten bestimmt sind. Die

Verwendung anderer Reinigungsmittel kann die Sicherheit des

Gerätes beeinträchtigen. Verwenden Sie keine Säuren, Benzin,

Kerosin oder andere brennbare Flüssigkeiten als

Reinigungsmittel. Es dürfen nur Haushaltsreiniger (pH 6 ÷ 8)

verwendet werden.

Verwenden Sie das Gerät nicht in der Nähe von anderen Personen,

es sei denn, diese tragen Schutzkleidung.

Hochdruckwasserstrahl kann bei unsachgemäßer Anwendung

gefährlich sein. Der Strom darf nicht auf Menschen, Tiere,

elektrische Geräte und das Gerät selbst gerichtet werden.

Richten Sie den Strahl nicht auf sich selbst oder andere Personen,

um Kleidung oder Schuhe zu reinigen.

Der Hochdruckreiniger sollte nicht von Kindern oder ungeschulten

Personen verwendet werden Mitarbeiter.

Dieses Gerät ist nicht für den Gebrauch durch Personen

(einschließlich Kinder) mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten oder Personen ohne

Erfahrung oder Kenntnis des Geräts bestimmt, es sei denn, dies

erfolgt unter Aufsicht oder in Übereinstimmung mit der

Gebrauchsanweisung des Geräts Ausrüstung durch Personen, die

für ihre Sicherheit verantwortlich sind.

Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

VORBEREITUNG

Bevor Sie die Waschmaschine an das Stromnetz anschließen,

vergewissern Sie sich immer, dass die Netzspannung mit der auf

dem Typenschild des Gerätes angegebenen Spannung

übereinstimmt .

Verwenden Sie zum Anschließen der Waschmaschine ein

geeignetes Netzkabel, das für den Betrieb im Freien geeignet

und gegen Spritzwasser geschützt ist.

Die Steckverbindung des Kabels mit dem Verlängerungskabel darf

nicht im Wasser liegen.

BENUTZEN

Die Waschmaschine darf nicht verwendet werden, wenn das

Netzkabel beschädigt ist oder andere wichtige Teile des Geräts

beschädigt sind, z.B. Sicherheitselemente, Hochdruckschläuche,

Spritzpistole.

Bei Verwendung eines Netzkabelverlängerungskabels sollten

Stecker und Buchse spritzwassergeschützt sein.

Eine falsche Verlängerung des Netzkabels kann zu einem

Stromschlag führen.

Wenn der Druckentlastungsschalter nicht auslöst, lassen Sie die

Waschmaschine bei geschlossener Pistole nicht länger als zwei

Minuten laufen. Nach dieser Zeit steigt die Temperatur des Wassers

im Kreislauf und kann die Pumpendichtungen beschädigen.

Die Waschmaschine ist für den Innen- und Außenbereich bestimmt.

Berühren Sie den Stecker oder die Buchse niemals mit nassen

Händen.

Alle elektrisch leitenden Teile am Arbeitsplatz müssen gegen

Wasser geschützt sein.

Der Stecker des Verlängerungskabels muss fest sitzen und darf

nicht im Wasser stehen.

Achten Sie besonders darauf, dass das Netzkabel nicht durch

Überfahren, Knicken oder Scheuern beschädigt wird. Sie müssen

es auch vor Hitze und scharfen Kanten schützen .

Wickeln Sie vor dem Einschalten der Maschine das

Verlängerungskabel vollständig von der Trommel ab.

Lassen Sie das Gerät niemals unbeaufsichtigt laufen.

Schalten Sie bei längeren Nutzungspausen Strom und Wasser ab.

Lassen Sie das Bediengerät nicht unbeaufsichtigt.

Arbeiten in explosionsgefährdeten Bereichen sind verboten.

WARTUNG

Trennen Sie die Waschmaschine von der Stromversorgung, wenn

Sie Wartungsarbeiten durchführen.

Verwenden Sie aus Sicherheitsgründen nur Originalersatzteile oder

vom Hersteller freigegebene Teile.

Nur vom Hersteller empfohlene Hochdruckschläuche, Kupplungen

und Zubehör verwenden. Dies sind die Elemente, die die Sicherheit

des Gerätebenutzers bestimmen.

Untersuchen Sie das abgerollte Netzkabel vor dem Gebrauch auf

Beschädigungen oder Abnutzung. Lassen Sie ein beschädigtes

Kabel beim Herstellerservice ersetzen.

Wenn das Netzkabel während des Betriebs beschädigt wird,

trennen Sie sofort die Stromversorgung. BERÜHREN SIE DAS

KABEL NICHT, BEVOR SIE DIE STROMVERSORGUNG

TRENNEN.

ACHTUNG: Trotz der Verwendung einer eigensicheren Konstruktion, der

Verwendung von Sicherheitsmaßnahmen und zusätzlichen

Schutzmaßnahmen besteht immer ein Restrisiko von Verletzungen bei

der Arbeit.

Erklärung der verwendeten Piktogramme:

1 2 3 4 5

6 7 8 9 10

1. HINWEIS: Treffen Sie besondere Vorsichtsmaßnahmen, um

2. Betriebsanleitung lesen, darin enthaltene Warnungen und

Sicherheitshinweise beachten,

3. persönliche Schutzausrüstung verwenden,

4. Trennen Sie das Netzkabel, bevor Sie mit Wartungs- oder

Reparaturarbeiten beginnen.

5. Schutzkleidung verwenden,

6. vor Regen schützen,

7. Richten Sie den Strom nicht auf Menschen, Tiere oder lebende

Einrichtungen,

8. Zweite Schutzklasse,

9. Verletzungsgefahr durch hohen Druck,

10.Halten Sie Kinder fern.

AUFBAU UND ANWENDUNG

Ein Hochdruckreiniger ist ein elektrisches Schutzgerät der Klasse II zum

Reinigen von Oberflächen und Gegenständen unter hohem

Wasserdruck. Der Hochdruckreiniger wird häufig in Haushalten,

Transport, Bau, Landwirtschaft und anderen Tätigkeitsbereichen

eingesetzt. Er eignet sich besonders zum Waschen von Autos, Pkw-

Anhängern, Gebäuden, Booten, Keramikfliesen etc. Passendes Zubehör

ermöglicht das Anmischen von Reinigungsmitteln. Das Gerät steht auf

einem ergonomischen Wagen mit Griffen für Zubehör und einer Trommel

für Hochdruckschlauch.

Verwenden Sie das Gerät nicht entgegen seiner

bestimmungsgemäßen Verwendung.

Grafische Elemente

1 Lanze

2 Hochdruckschlauchtrommel

3 Touch-Bedienfeld

4 Hochdruckschlauchausgang

5 Verstopfung / Freigabe des Hochdruckschlauches

6 Transporträder

7 Netzkabel

8 Netzkabelhalter

9 Kurbel

10 Transportgriff

11 Lanzenhalter

12 Zubehörhalter

13 Hauptschalter

14 Waschmittelbehälter

15 Anschluss Wasserzulauf

16 Einstellbare Düse

17 Schnellkupplung mit Filter

18 Schnellkupplung für Wasserschlauch

Waschmaschinenausrüstung

1Hochdruckreiniger

2Einstellbare Düse

3Lanze

4Waschmittelbehälter

5Benutzerdokumentation

6Schnellkupplung mit Filter

7 Schnellkupplung für Wasserversorgungsschlauch

8 Lanzenhalter

9 Netzkabelhalter

10 Zubehörhalter

11 Trommelkurbel

VORBEREITUNG DER UNTERLEGSCHEIBE FÜR DIE ARBEIT

Installation des Hochdruckschlauches

Verbinden Sie den in die Trommel integrierten Hochdruckschlauch (2) mit

dem Waschmaschinenauslass an der Vorderseite der

Waschmaschine Abb. 1A und stellen Sie sicher, dass er gut

angeschlossen ist.

Um den Hochdruckschlauch zu trennen, drücken Sie den Knopf (5) nach

rechts Abb. 1B und entfernen Sie dann den Schlauch Abb. 1

Lanzenanschluss

Verbinden Sie die verstellbare Düse (16) mit der Lanze Abb.

2 . Pistolenlanze im Uhrzeigersinn drehen, bis sie einrastet. Verbinden Sie

den Hochdruckschlauch mit dem Lanzenanschluss Abb. 2A, stellen Sie

sicher, dass es sicher angeschlossen ist.

Anschluss Waschmittelbehälter

Den Reinigungsmittelbehälter (14) an der Lanze befestigen Abb.

3A . Drehen Sie den Kanister gegen den Uhrzeigersinn, bis er

einrastet. Stellen Sie sicher, dass es sicher angeschlossen ist.

Zulaufschlauchanschluss

Schrauben Sie den Schnellverschluss mit dem Filter an den Wasserzulauf

Abb. 4A. Verbinden Sie dann den Wassereinlassschlauch Abb. 4C mit

dem Wassereinlass der Waschmaschine durch die Schnellkupplung Abb.

4B .

Die empfohlene Mindestlänge des Wasserzulaufschlauchs beträgt 10

Meter (jedoch nicht mehr als 25 Meter) mit einem Durchmesser von 12,5

mm, um Staudruck und mögliche Schäden am Gerät zu

vermeiden. Stellen Sie sicher, dass der Schlauch Wasser bis zu einem

Druck von 10 bar (0,1 MPa) standhält. Wenn Sie die Maschine an andere

Wasserquellen anschließen möchten, stellen Sie bitte sicher, dass deren

maximaler Wasserausgangsdruck 10 bar (0,1 MPa) beträgt.

Drücken Sie den Lanzenabzug, um sicherzustellen, dass die gesamte Luft

aus der Maschine gedrückt wird und Wasser aus der Pistole strömt. Das

bedeutet, dass die Pumpe jetzt mit Wasser gefüllt ist.

WASCHARBEITEN

Touch-Bedienfeld

Stellen Sie sicher, dass der Wasserzulaufschlauch zur Waschmaschine

mit dem Einlass der Waschmaschine verbunden ist und drehen Sie dann

den Wasserhahn auf. Stellen Sie sicher, dass das Hydrauliksystem der

Waschmaschine entlüftet ist. Dann den Hauptschalter (13) auf der

Rückseite der Waschmaschine einschalten Abb. 5A . Das Wichtigste ist,

nicht zu vergessen, die Taste Abb. 6A auf dem Touchscreen-Bedienfeld

zu drücken , um das Gerät zu starten.

Am Bedienfeld stehen drei Betriebs-/Wasserdruckmodi zur Auswahl. Es

gibt einen hellen Modus in 6B , einen mittleren Modus in 6C und einen

starken Modus in 6D . Bei der Auswahl des richtigen Wasserdrucks

sollten Sie die zu reinigende Oberfläche und die für die Aufgabe am

besten geeignete Kappe berücksichtigen.

Wenn Sie das Druckniveau erhöhen möchten, drücken Sie die

Taste + Abb. 6F auf dem Bedienfeld. Wenn Sie das Druckniveau senken

möchten, drücken Sie die Taste - Abb. 6E auf dem Bedienfeld.

Wenn Sie das Druckniveau erhöhen, so dass die Druckanzeige rot wird,

arbeitet die Maschine mit maximalem Druck.

AUFMERKSAMKEIT! Lassen Sie die Waschmaschine nicht länger

als 15 Minuten bei maximalem Druck ununterbrochen laufen.

WARTUNG UND LAGERUNG

Trennen Sie das Gerät von der Stromversorgung, bevor Sie

Wartungs- oder Inspektionsarbeiten durchführen. Schalten Sie die

Wasserzufuhr ab und drücken Sie den Auslöser, um das Wasser

aus dem System abzulassen.

Schmieren Sie die Schnellkupplung mit dem Filter regelmäßig mit

Schmieröl.

Wenn der Wasserdruck in der Waschmaschine nicht konstant oder

zu hoch ist, weist das Signal auf Schlauchschäden oder

Kalkablagerungen in der Düse hin. Schalten Sie in diesem Fall das

Gerät sofort aus.

Verwenden Sie regelmäßig Düsenreiniger, um den Schlauch und

den Wassereinlassfilter zu reinigen.

Ein abgenutzter oder beschädigter Filter sollte überprüft und ersetzt

werden.

Stellen Sie sicher, dass die Maschine sauber ist und reinigen Sie die

Komponenten bei Bedarf.

Befolgen Sie die Bedienungsanleitungen der verschiedenen

Teile. Einsteck-Ringmuttern dienen zum Verbinden von Pistole,

Schlauch und anderen Teilen. Die Dichtungen an den Anschlüssen

der Ringmutter dürfen nicht beschädigt werden.

Drehen Sie den Reinigungsmitteltank um und befestigen Sie ihn an

der Schaumdüse. Verbinden Sie die Schaumdüse mit der

Strahlpistole. Schalten Sie die Maschine ein. Reinigungsmittel mit

einem Anteil von 1% einbringen. Warnung: Verwenden Sie nur

spezielle Reinigungsmittel.

Lagern Sie das Gerät an einem sicheren und trockenen

Ort. Bewahren Sie die Maschine immer außerhalb der Reichweite

von Kindern auf.

Vermeiden Sie es, mein Lager bei Temperaturen unter dem

Gefrierpunkt von Wasser zu lagern.

Unterbrechen Sie die Stromversorgung, wenn das Gerät nicht

richtig funktioniert.

Stellen Sie aus Sicherheitsgründen sicher, dass das Gerät alle 3 Monate

gereinigt wird. Vor Arbeitsbeginn Filter und Düse auf Schmutzfreiheit

prüfen. Stellen Sie nach Beendigung der Arbeiten sicher, dass sich kein

Wasser in Pumpe und Schlauch befindet.

TECHNISCHE PARAMETER 04-705

Hochdruckreiniger 04-705

Parameter Wert

Versorgungsspannung 230 V AC

Stromfrequenz 50 Hz

Nennleistung 2000 W.

Schutzklasse II

Widerstandsgrad IPX5

Nenndruck 10 MPa

max. Nenndruck 15 MPa

Nennwasserdurchfluss 6L / min

Maximaler Wasserdurchfluss 7L / min

Maximale Vorlaufwassertemperatur 40 °C

Masse 9,5 kg

Baujahr

04-705 bezeichnet sowohl den Typ als auch die Bezeichnung der

Maschine

GERÄUSCH- UND VIBRATIONSDATEN

Schalldruckpegel L

pA = 80 dB (A) K = 3 dB (A)

Der gemessene Schallleistungspegel Lw A = 85 dB (A) K = 3 dB

(A)

Schwingbeschleunigungswert a

h ≤2,5 m / s² K = 1,5 m / s²

Informationen zu Geräuschen und Vibrationen

Der vom Gerät abgegebene Geräuschpegel wird beschrieben durch: den

Pegel des abgegebenen Schalldrucks L pA und den Schallleistungspegel

L WA (wobei K die Messunsicherheit ist). Die vom Gerät abgegebenen

Schwingungen werden durch den Wert der Schwingbeschleunigung a h

beschrieben (wobei K die Messunsicherheit ist).

Folgende Informationen: Emissionsschalldruckpegel L pA ,

Schallleistungspegel L

WA und Schwingbeschleunigung a

h wurden nach

EN 60335-2-69 gemessen. Der angegebene Schwingungspegel a h kann

zum Gerätevergleich und zur ersten Einschätzung der

Schwingungsbelastung verwendet werden.

Der angegebene Vibrationspegel ist nur für den grundlegenden Gebrauch

des Gerätes repräsentativ. Wenn die Maschine für verschiedene

Anwendungen oder mit verschiedenen Arbeitswerkzeugen verwendet

wird, kann sich das Vibrationsniveau ändern. Die höheren Vibrationen

werden durch unzureichende oder zu seltene Wartung des Gerätes

beeinflusst. Aus den oben genannten Gründen kann es während der

gesamten Betriebsdauer zu einer erhöhten Schwingungsbelastung

kommen.

Um die Vibrationsbelastung genau abzuschätzen, berücksichtigen

Sie Zeiträume, in denen das Gerät ausgeschaltet ist oder wenn es

eingeschaltet, aber nicht verwendet wird. Nach sorgfältiger Prüfung

aller Faktoren kann die Gesamtschwingungsbelastung deutlich

geringer sein.

Um den Benutzer vor den Auswirkungen von Vibrationen zu schützen,

sollten zusätzliche Sicherheitsmaßnahmen getroffen werden, wie zB:

regelmäßige Wartung des Gerätes und der Arbeitswerkzeuge, Schutz der

angemessenen Temperatur der Hände und ordnungsgemäße

Arbeitsorganisation.

FEHLERBEHEBUNG

Bevor Sie sich an den Service wenden, stellen Sie sicher, dass Sie

Folgendes überprüft haben:

Problem Mögliche Ursache Lösung

Waschmaschine

startet nicht

1. Kein Strom

2. Falsche

Versorgungsspannung.

3. Pumpensicherungsring zu

fest angezogen.

1. Kontaktieren Sie den Service

Zu wenig Wasser,

ungleichmäßiger

Betriebsdruck

1. Der Filter ist verstopft

2. Der Einlassanschluss ist

nicht korrekt, Luft im

Einlassrohr.

3. das Ventil ist blockiert

4. Die Austrittsdüse ist nicht

glatt.

1. Reinigen Sie den Filter.

2. Überprüfen Sie die Verbindung,

ziehen Sie die Dichtung fest. Prüfen

Sie, ob der Schlauch verstopft ist

oder nicht genügend Wasser am

Einlass vorhanden ist.

3. Reinigen Sie das Ventil und

installieren Sie es wieder

4. Kontaktieren Sie den Service

Wasser tritt aus

der Pumpe aus

3 Tropfen Wasser pro Minute

sind akzeptabel, aber wenn

mehr Wasser austritt, kann

die Dichtung abgenutzt sein.

1. Kontaktieren Sie den Service

Der Motor stoppt

plötzlich

1. Druckregler hat ausgelöst.

2. Der Thermoschutz hat den

Motor möglicherweise

1. Prüfen Sie, ob die Austrittsdüse

verstopft ist. Reinigen Sie die Düse

abgeschaltet, um eine

Überhitzung zu vermeiden.

2. Schalten Sie die Waschmaschine

aus, lassen Sie die Maschine einige

Minuten abkühlen.

3. Kontaktieren Sie den Service

Elektrischer

Schutz hat

ausgelöst

1. Zu niedriger

Sicherungswert

1. Ändern Sie den aktuellen Wert der

Sicherung.

2. Unterlegscheibe kann abgenutzt

oder beschädigt sein.

3. Sie können versuchen, ohne

Verlängerungskabel zu arbeiten.

Das Gerät vibriert 1. Luft im Schlauch /

Ansaugpumpe

2. Unzureichende

Versorgung mit

Leitungswasser

3. Düse teilweise verstopft

4. Wasserfilter verstopft

5. Ein gebrochener Schlauch

1. Lassen Sie die Maschine mit

geöffnetem Ablauf laufen, bis sich

der Betriebsdruck wieder

normalisiert hat.

2. Prüfen Sie, ob das einlaufende

Wasser den erforderlichen

Parametern entspricht.

3. Reinigen Sie die Düse.

4. Reinigen Sie den Filter.

5. Richten Sie den Schlauch gerade.

Die

Waschmaschine

startet, aber es

kommt kein

Wasser heraus

1. Pumpe / Schlauch oder

Zubehör eingefroren

2. Keine Wasserversorgung

3. Wasserfilter verstopft

4. Düse verstopft

1. Warten Sie, bis die Pumpe(n) oder

das Zubehör abgetaut sind.

2. Schließen Sie die

Wasserversorgung an.

3. Reinigen Sie den Filter.

4. Reinigen Sie die Düse.

UMWELTSCHUTZ

Elektrisch betriebene Produkte dürfen nicht mit dem Hausmüll,

sondern in geeigneten Einrichtungen entsorgt werden. Informationen

zur Entsorgung erhalten Sie vom Händler des Produkts oder den

örtlichen Behörden. Elektro- und Elektronik-

ltgeräte enthalten

Stoffe, die für die natürliche Umwelt nicht neutral sind. Nicht recycelte

Geräte sind eine potenzielle Bedrohung für die Umwelt und die

menschliche Gesundheit.

"Grupa Topex Spółka z ograniczonąodpowiedzialnością" Spółka komandytowa mit Sitz

in Warschau, Ul. Pograniczna 2/4 (im Folgenden: "Grupa Topex") weist darauf hin, dass

alle Urheberrechte am Inhalt dieses Handbuchs (im Folgenden: das "Handbuch"),

einschließlich der Texte, Fotos, Diagramme, Zeichnungen und seiner

Zusammensetzungen, ausschließlich der Topex-Gruppe gehören und unterliegen dem

gesetzlichen Schutz gemäß dem Gesetz vom 4. Februar 1994 über das Urheberrecht

und verwandte Schutzrechte (dh das Gesetzblatt von 2006 Nr. 90 Pos. 631 in der jeweils

gültigen Fassung). Das Kopieren, Bearbeiten, Veröffentlichen, Modifizieren des

gesamten Handbuchs und seiner einzelnen Elemente zu kommerziellen Zwecken ist

ohne die schriftliche Zustimmung von Grupa Topex strengstens untersagt und kann zivil-

und strafrechtlich verfolgt werden.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ОРИГИНАЛЬНОЕ)

Мойка высокого давления 04-705

ВНИМАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ НАСТОЯЩЕЕ РУКОВОДСТВО И

СОХРАНИТЕ ЕГО ДЛЯ ИСПОЛЬЗОВАНИЯ ВБУДУЩЕМ.

Подробные правила безопасности

УСЛОВИЯ БЕЗОПАСНОСТИ ПРИ РАБОТЕ СМОЙКАМИ

ВЫСОКОГО ДАВЛЕНИЯ

ПРЕДОСТЕРЕЖЕНИЕ!

Во время использования устройства соблюдайте правила

безопасности. Для собственной безопасности ибезопасности

посторонних лиц прочитайте данное руководство перед

началом работы. Сохраняйте руководство для дальнейшего

использования.

ПРЕДОСТЕРЕЖЕНИЕ!

Мойка предназначена для использования счистящими

средствами, предназначенными для этого типа оборудования.

Использование других чистящих средств может отрицательно

сказаться на безопасности прибора. Не используйте вкачестве

чистящих средств кислоты, бензин, керосин или другие

легковоспламеняющиеся жидкости. Можно использовать

только бытовые моющие средства (pH 6 ÷ 8).

Нельзя использовать устройство внепосредственной близости

от других людей, если они не носят защитную одежду.

Струя воды под высоким давлением может быть опасной при

неправильном использовании. Струя не должна быть

направлена на людей, животных, электрооборудование исамо

устройство.

Нельзя направлять струю на себя или других людей для чистки

одежды или обуви.

Мойка высокого давления не должна использоваться детьми

или неподготовленным персоналом.

Этот инструмент не предназначен для использования лицами

(втом числе детьми) сограниченными физическими,

сенсорными либо психическими возможностями, атакже

лицами сотсутствием опыта или знания функционирования

инструмента, если они не используют его под надзором или в

соответствии сруководством по эксплуатации инструмента,

предоставленной лицом, ответственным за их безопасность.

Не допускайте, чтобы дети могли играться синструментом.

ПОДГОТОВКА

Перед подключением мойки кэлектросети обязательно следует

убедиться, что напряжение сети соответствует напряжению,

указанному на паспортной табличке устройства.

Для подключения мойки используйте подходящий шнур

питания, предназначенный для работы на открытом воздухе и

защищенный от брызг воды.

Штекерное соединение кабеля судлинителем не должно

лежать вводе.

ЭКСПЛУАТАЦИЯ

Запрещается использовать мойку, если поврежден шнур

питания или повреждена другая важная часть устройства,

например, элементы безопасности, шланги высокого давления,

пистолет-распылитель.

Если используется удлинитель шнура питания, вилка ирозетка

должны быть защищены от брызг.

Неправильное удлинение шнура питания может привести к

поражению электрическим током.

Если реле сброса давления не срабатывает, не позволяйте

мойке работать более двух минут спистолетом взакрытом

положении. По истечении этого времени температура воды в

контуре повысится, что может привести кповреждению

уплотнений насоса.

Мойка предназначена для внутреннего инаружного

использования.

Никогда не следует прикасаться квилке или розетке влажными

руками.

Все токопроводящие части на рабочем месте должны быть

защищены от воды.

Вилка удлинителя должна быть герметичной ине находиться в

воде.

Следует обращать особое внимание на то, чтобы не повредить

шнур питания врезультате перегиба или протирки. Также нужно

беречь его от тепла иострых краев.

Перед включением устройства полностью размотайте

удлинитель сбарабана.

Никогда не оставляйте работающее устройство без присмотра.

Отключайте электроэнергию иводу во время более длительных

перерывов виспользовании.

Не оставляйте работающее устройство без присмотра.

Запрещается работа во взрывоопасных зонах.

УХОД

Следует отключить мойку от источника питания при

выполнении работ по техобслуживанию.

Вцелях безопасности следует использовать только

оригинальные запасные части или детали, одобренные

производителем.

Используйте только шланги высокого давления, муфты и

аксессуары, рекомендованные производителем. От этих

элементов зависит безопасность пользователя устройства.

Перед использованием проверьте развернутый шнур питания

на предмет повреждений или износа. Замену поврежденного

кабеля следует выполнять всервисе производителя.

Если шнур питания повредится во время работы, немедленно

отключите питание. НЕ ПРИКАСАЙТЕСЬ ККАБЕЛЮ ПЕРЕД

ОТКЛЮЧЕНИЕМ ПИТАНИЯ.

ВНИМАНИЕ: Несмотря на использование безопасной конструкции,

использование защитных средств идополнительных защитных

средств, всегда существует остаточный риск получения травм во

время работы.

Объяснение используемых пиктограмм:

1 2 3 4 5

6 7 8 9 10

1. ВНИМАНИЕ: Соблюдайте особые меры предосторожности!

2. Прочтите руководство по эксплуатации, соблюдайте

содержащиеся внем предупреждения иусловия безопасности!

3. Используйте средства индивидуальной защиты

4. Отсоедините шнур питания перед началом операций по

обслуживанию или ремонту

5. Используйте защитную одежду

6. Защищайте от дождя

7. Не направляйте струю воды на людей, животных или установки

под напряжением

8. Второй класс защиты

9. Риск травмы из-за высокого давления

10.Не подпускайте детей кустройству

УСТРОЙСТВО ИПРИМЕНЕНИЕ

Мойка высокого давления - это устройство II класса электрозащиты,

предназначенное для мытья поверхностей ипредметов под высоким

давлением воды. Мойка высокого давления широко применяется в

домашнем хозяйстве, на транспорте, встроительстве, сельском

хозяйстве идругих сферах деятельности. Особенно подходит для

мытья автомобилей, автоприцепов, зданий, лодок, керамической

плитки ит. д. Соответствующие аксессуары позволяют примешивать

чистящие средства. Устройство размещено на эргономичной

тележке сручками для аксессуаров ибарабаном для шланга

высокого давления.

Не используйте устройство не по назначению.

Графические элементы

1 Распылитель

2 Барабан со шлангом высокого давления

3 Сенсорная панель управления

4 Выход шланга высокого давления

5 Блокировка/отсоединение шланга высокого давления

6 Транспортные колеса

7 Кабель питания

8 Держатель шнура питания

9 Кривошип

10 Транспортная ручка

11 Ручка распылителя

12 Держатель для аксессуаров

13 Главный выключатель

14 Емкость для моющего средства

15 Патрубок для подвода воды

16 Регулируемое сопло

17 Быстроразъемное соединение сфильтром

18 Быстроразъемное соединение водяного шланга

Оснащение мойки

1 Мойка высокого давления

2 Регулируемое сопло

3 Распылитель

4 Емкость для моющего средства

5 Пользовательская документация

6 Быстроразъемное соединение сфильтром

7 Быстроразъемное соединение для шланга подачи воды

8 Ручка распылителя

9 Держатель шнура питания

10 Держатель для аксессуаров

11 Кривошип барабана

ПОДГОТОВКА МОЙКИ КРАБОТЕ

Монтаж шланга высокого давления

Подсоедините шланг высокого давления (2), встроенный вбарабан,

квыпускному отверстию мойки на передней части мойки (рис. 1A),

убедитесь, что он надежно подсоединен.

Чтобы отсоединить шланг высокого давления, нажмите кнопку (5)

вправо (рис. 1B), азатем выньте шланг (рис. 1).

Подсоединение распылителя

Подсоедините регулируемое сопло (16) краспылителю (рис.2).

Поверните распылитель пистолета по часовой стрелке, пока он не

заблокируется на своем месте. Подсоедините шланг высокого

давления ксоединению распылителя (рис. 2A), иубедитесь, что он

надежно подсоединен.

Подключение емкости для моющего средства

Присоедините емкость для моющего средства (14) краспылителю

(рис. 3A). Поверните емкость против часовой стрелки, пока она не

заблокируется на своем месте. Убедитесь, что он надежно

подсоединен.

Соединение входного шланга

Прикрутите быстроразъемное соединение сфильтром квпускному

отверстию для воды (рис. 4A). Затем подсоедините шланг подачи

воды (рис. 4C) квпускному отверстию для воды вмойке через

быстроразъемное соединение (рис. 4B).

Рекомендуемая минимальная длина шланга подачи воды

составляет 10 метров (но не более 25 метров) сдиаметром 12,5 мм,

чтобы избежать противодавления ивозможного повреждения

устройства. Убедитесь, что шланг выдержит давление воды до 10

бар (0,1 МПа). Если вы хотите подключить устройство кдругим

источникам воды, убедитесь, что максимальное давление воды на

выходе из них составляет 10 бар (0,1 МПа).

Нажмите на спусковой крючок распылителя, чтобы убедиться, что

весь воздух вышел из машины, авода вытечет из пистолета. Это

означает, что насос теперь заполнен водой.

РАБОТА СМОЙКОЙ

Сенсорная панель управления

Убедитесь, что шланг подачи воды кмойке подключен квходному

отверстию мойки, азатем откройте кран. Убедитесь, что

гидравлическая система мойки деаэрирована. Затем включите

главный выключатель (13) на задней стороне мойки (рис. 5A). Самое

главное - не забыть нажать кнопку (рис. 6А) на сенсорной панели

управления для запуска устройства.

На панели управления можно выбрать один из трех режимов

работы/давления воды. Есть легкий режим (рис. 6B), средний (рис.

6C) исильный (рис. 6D). Выбирая соответствующий напор воды,

следует также обратить внимание за очищаемую поверхность и

выбрать такое сопло, которое лучше всего подходит для данной

работы.

Если вы хотите увеличить уровень давления, нажмите кнопку + (рис.

6F) на панели управления. Если вы хотите снизить уровень

давления, нажмите кнопку - (рис. 6E) на панели управления.

Увеличение давления воды меняет цвет индикатора давления. Когда

индикатор давления горит красным, машина работает с

максимальным давлением.

ВНИМАНИЕ! Не позволяйте мойке работать непрерывно более

15 минут при максимальном давлении.

ТЕХОБСЛУЖИВАНИЕ ИХРАНЕНИЕ

Перед проведением любого действия по техобслуживанию или

техосмотру отключите устройство от источника питания.

Отключите подачу воды инажмите на спусковой крючок, чтобы

слить воду из системы.

Периодически смазывайте быстроразъемное соединение с

фильтром смазочным маслом.

Когда давление воды вмойке непостоянное или слишком

высокое, сигнал показывает, что шланг поврежден или что в

сопле скопился кальций. Вэтом случае немедленно выключите

устройство.

Регулярно используйте средство для очистки сопел, также для

очистки шланга ифильтра на входе воды.

Изношенный или поврежденный фильтр следует проверить и

заменить.

Убедитесь, что машина чистая, ипри необходимости очистите

ее элементы.

Следуйте руководству по эксплуатации мойки иаксессуаров.

Быстроразъемные соединения используются для соединения

пистолета, шланга идругих деталей друг сдругом. Уплотнения

быстроразъемных соединений не должны быть повреждены. В

случае повреждения замените их новыми.

Переверните емкость для моющего средства иприкрепите ее к

насадке для пены. Подсоедините насадку для пены кпистолету.

Включите машину, влейте чистящее средство вколичестве 1%.

Предостережение: Используйте только специальные чистящие

средства.

Храните устройство вбезопасном исухом месте. Всегда

храните устройство внедоступном для детей месте.

Не храните при температуре ниже точки замерзания воды.

Отключите питание, если устройство неисправно.

Вцелях безопасности очищайте устройство каждые 3 месяца. Перед

началом работы проверьте фильтр исопло, убедитесь, что они не

загрязнены. По окончании работы убедитесь, что внасосе ишланге

нет воды.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ 04-705

Мойка высокого давления 04

705

Параметр Значение

Напряжение питания 230 Вперем.т.

Частота питания 50 Гц

Номинальная мощность 2000 Вт

Класс защиты II

Степень защиты IPX5

Номинальное давление 10 МПа

Макс. Номинальное давление 15 МПа

Номинальный расход воды 6 л/мин.

Максимальный расход воды 7 л/мин.

Максимальная температура приточной воды 40°C

Вес 9,5 кг

Год выпуска

04-705 означает итип, имодель машины

ДАННЫЕ, КАСАЮЩИЕСЯ ШУМА ИВИБРАЦИИ

Уровень звукового давления LpA = 80 дБ (A) K=3 дБ (A)

Измеренный уровень звуковой

мощности

LwA= 85 дБ(A) K= 3 дБ(A)

Величина ускорений вибрации a

h=2,5 м/с² K=1,5 м/с²

Информация ошуме ивибрации

Уровень шума, создаваемого инструментом описан: уровнем

звукового давления L

pA иуровнем звуковой мощности L

WA (где K

обозначает погрешность измерения). Вибрация, создаваемая

инструментом, описывается величиной ускорения вибрации ah(где K

обозначает погрешность измерения).

Указанные вданном руководстве: уровень звукового давления LpA,

уровень звуковой мощности LwAивеличина ускорения вибрации ah

были измерены всоответствии сEN 60335:2:69. Указанный уровень

вибрации a

hможно использовать для сравнения устройств идля

предварительной оценки воздействия вибрации.

Указанный уровень вибрации является репрезентативным только

для основных применений устройства. Если устройство

используется для других целей или сдругими рабочими

инструментами, уровень вибрации может измениться. Более

высокий уровень вибрации будет зависеть от недостаточного или

слишком редкого техобслуживания устройства. Приведенные выше

причины могут привести кувеличению воздействия вибрации в

течение всего периода работы.

Чтобы точно оценить воздействие вибрации, учитывайте

периоды, когда устройство выключено или когда оно включено,

но не используется для работы. После тщательной оценки всех

факторов общее воздействие вибрации может оказаться

значительно ниже.

Для защиты пользователя от последствий вибрации необходимо

ввести дополнительные меры безопасности, такие как:

периодическое техническое обслуживание устройства ирабочих

инструментов, обеспечение надлежащей температуры рук и

правильная организация работы.

РЕШЕНИЕ ПРОБЛЕМ

Прежде чем обращаться всервис, убедитесь, что вы проверили

следующие элементы:

Проблема Возможная причина Решение

Мойка не

запускается

1. Нет питания

2. Неправильное сетевое

напряжение

3. Стопорное кольцо

насоса слишком туго

затянуто.

1. Свяжитесь ссервисной службой

Недостаточно

воды,

неравномерное

рабочее

давление

1. Фильтр заблокирован

2. Входной патрубок

неправильный, воздух во

входной трубе.

3. клапан заблокирован

4. Выходное сопло не

является гладким.

1. Очистите фильтр.

2. Проверьте соединение,

затяните прокладку. Проверьте,

не засорен ли шланг или

достаточно ли воды на входе.

3. Очистите клапан иустановите

его заново.

4. Свяжитесь ссервисной службой

Из насоса течет

вода

Допускается вытекание 3

капель воды каждую

1. Свяжитесь ссервисной службой

минуту, но если воды

вытекает больше,

прокладка может быть

изношена.

Двигатель

внезапно

останавливается

1. Сработал регулятор

давления.

2. Устройство тепловой

защиты могло отключить

двигатель, чтобы

предотвратить перегрев.

1. Убедитесь, что напорное сопло

не заблокировано. Очистите

сопло

2. Выключите мойку, дайте

машине остыть втечение

нескольких минут.

3. Свяжитесь ссервисной службой

Сработала

электрическая

защита

1. Слишком низкое

значение предохранителя

1. Измените значение тока

предохранителя.

2. Мойка может быть изношена

или повреждена.

3. Можно попробовать поработать

без удлинителя.

Устройство

вибрирует

1. Воздух вшланге /

всасывающем насосе

2. Недостаточное

водоснабжение из-под

крана

3. Сопло частично

заблокировано

4. Забит водяной фильтр

5. Загиб шланга

1. Дайте машине поработать с

открытым сливом, пока она не

вернется кнормальному рабочему

давлению.

2. Убедитесь, что поступающая

вода соответствует требуемым

параметрам.

3. Очистите сопло.

4. Очистите фильтр.

5. Выпрямите шланг.

Мойка

запускается, но

вода не вытекает

1. Замерз насос/шланг или

аксессуары

2. Нет водоснабжения

3. Забит водяной фильтр

4. Сопло заблокировано

1. Подождите, пока

насос/проводов или аксессуары

оттают.

2. Подключите подачу воды.

3. Очистите фильтр.

4. Очистите сопло.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Изделия сэлектроприводом не следует выкидывать вместе с

бытовыми отходами, их необходимо утилизировать в

соответствующих предприятиях. Информация об утилизации

предоставляется продавцом изделия или местными властями.

Изношенное электрическое иэлектронное оборудование содержит

вещества, которые являются вредными для окружающей среды. Не

утилизированное оборудование представляет собой

потенциальную угрозу для окружающей среды издоровья человека.

„Grupa Topex Spółka z ograniczonąodpowiedzialnością” Spółka komandytowa с

местонахождением вВаршаве, ул. Пограничная 2/4 (далее: «Группа Topex»)

информирует, что все авторские права на содержание данной инструкции (далее:

«Инструкция»), втом числе, среди прочего, его текст, фотографии, диаграммы,

рисунки иего композиция принадлежат исключительно Группе Topex иподлежат

правовой защите всоответствии сЗаконом об авторском праве исмежных правах

от 4 февраля 1994 г. (унифицырованный текст Законодательный вестник 2006 №

90 Поз. 631 споследующими изм.). Копирование, обработка, публикация и

изменение вкоммерческих целях всей Инструкции иее отдельных элементов без

письменного согласия Группы Topex строго запрещено иможет повлечь за собой

гражданскую иуголовную ответственность.

ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ (ОРИГІНАЛЬНА)

Мийка високого тиску 04-705

УВАГА: ПЕРЕД ВИКОРИСТАННЯМ ПРИСТРОЮ УВАЖНО

ПРОЧИТАЙТЕ ЦЮ ІНСТРУКЦІЮ ТА ЗБЕРІГАЙТЕ ЇЇ ДЛЯ

ПОДАЛЬШОГО ВИКОРИСТАННЯ.

Детальні правила техніки безпеки

УМОВИ БЕЗПЕКИ ДЛЯ МИЙКИ ВИСОКОГО ТИСКУ

ПОПЕРЕДЖЕННЯ!

Дотримуйтеся правил техніки безпеки під час використання

пристрою. Для власної безпеки та безпеки сторонніх осіб, будь

ласка, прочитайте цю інструкцію перед початком роботи.

Просимо зберігати інструкцію для подальшого використання.

ПОПЕРЕДЖЕННЯ!

Мийка призначена для використання змиючими засобами,

призначеними для цього типу пристроїв. Використання інших

миючих засобів може негативно вплинути на безпеку пристрою.

Ніколи не використовуйте кислоти, бензин, гас або інші

легкозаймисті рідини вякості миючого засобу Можна

використовувати лише побутові миючі засоби (pH 6–8).

Не використовуйте пристрій поруч зіншими людьми, якщо вони

не носять захисний одяг.

Струмінь води під високим тиском може бути небезпечним при

неправильному використанні. Не можна спрямовувати струмінь

на людей, тварин, електрообладнання або на сам пристрій.

Не можна спрямовувати струмінь на себе або на інших людей з

метою очищення одягу або взуття.

Мийку високого тиску не можуть використовувати діти або

персонал, який не пройшов навчання.

Це обладнання не призначене для використання особами

(зокрема дітьми) зпослабленими фізичними, сенсорними або

розумовими можливостями, або особами, які не ознайомлені з

обладнанням або не мають досвіду роботи зним, окрім ситуації,

якщо це відбувається під наглядом або відповідно до інструкції

зексплуатації обладнання особами, відповідальними за їх

безпеку.

Слідкуйте, щоб діти не гралися зобладнанням.

ПРИГОТУВАННЯ

Перед підключенням мийки до мережі завжди перевіряйте, чи

напруга вмережі відповідає напрузі, зазначеній на заводській

табличці пристрою.

Для підключення мийки використовуйте відповідний кабель

живлення, який підходить для використання поза межами

приміщення та захищений від бризок води.

З’єднання вилки кабелю зподовжувачем не повинно лежати у

воді.

ВИКОРИСТАННЯ

Не використовуйте мийку, якщо кабель живлення пошкоджений,

або пошкоджена інша важлива частина пристрою, наприклад,

елементи безпеки, шланги високого тиску, пістолет-

розпилювач.

Якщо використовується подовжувач, вилка ірозетка повинні

мати конструкцію, що захищає від бризок.

Неправильне подовження кабелю живлення може призвести до

ураження електричним струмом.

Якщо вимикач тиску не спрацює, не допускайте, щоб мийка

працювала більше двох хвилин зпістолетом узакритому

положенні. Після цього часу температура води вконтурі

підвищиться іможе пошкодити сальники насоса.

Мийка призначена для використання всередині та назовні

приміщень.

Ніколи не торкайтеся вилки або розетки вологими руками.

Всі елементи, що проводять електричний струм, вмісці праці

повинні бути захищені від води.

Вилка подовжувача повинна бути герметично закритою та не

може знаходитися уводі.

Будьте особливо обережні, щоб не пошкодити кабель живлення

через його переїзд, зняття, вигин або перетирання. Його також

потрібно захищати від високої температури та гострих країв.

Перед тим, як увімкнути пристрій, подовжувач необхідно

повністю розмотати збарабана.

Ніколи не залишайте працюючий пристрій без нагляду.

Під час тривалих перерв вексплуатації, вимикайте живлення та

подачу води.

Не залишайте працюючий пристрій без нагляду.

Заборонено працювати впотенційно вибухонебезпечних

місцях.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Під час виконання робіт зтехнічного обслуговування

від'єднайте мийку від джерела живлення.

Для запевнення безпеки використовуйте лише оригінальні

запасні частини або деталі, схвалені виробником.

Використовуйте лише шланги високого тиску, з’єднання та

насадки, рекомендовані виробником. Це елементи, від яких

залежить безпека користувача пристрою.

Перед використанням перевірте, чи не пошкоджено або не

зношений розмотаний кабель живлення. Замовте заміну

пошкодженого кабелю увідділі сервісу виробника.

Якщо під час роботи кабель живлення буде пошкоджено,

негайно від'єднайте його від джерела живлення. ПЕРЕД

ВІД'ЄДНАННЯМ ВІД ДЖЕРЕЛА ЖИВЛЕННЯ НЕ ТОРКАЙТЕСЯ

КАБЕЛЮ.

УВАГА: Незважаючи на застосування безумовно безпечної

конструкції, використання засобів індивідуального захисту та

додаткових засобів захисту, завжди існує залишковий ризик

отримання травм під час роботи.

Пояснення піктограм, які використовуються:

1 2 3 4 5

6 7 8 9 10

1. Дотримуйтесь особливих заходів безпеки,

2. Прочитайте інструкцію зексплуатації, дотримуйтеся попереджень

та умов безпеки, що містяться вній.

3. Використовуйте засоби індивідуального захисту,

4. Перед початком операцій зобслуговування або ремонту

від'єднайте кабель живлення,

5. Використовуйте захисний одяг,

6. Бережіть від дощу,

7. Не спрямовуйте струмінь на людей, тварин іустановки під

напругою,

8. Другий клас захисту,

9. Ризик пошкодження тіла під високим тиском,

10. Не допускати дітей.

КОНСТРУКЦІЯ ТА ЗАСТОСУВАННЯ

Мийка високого тиску — пристрій ІІ класу електричної безпеки,

призначений для миття поверхонь, атакож предметів під високим

тиском води. Мийка високого тиску широко використовується у

домогосподарствах, на транспорті, будівництві, усільському

господарстві та інших сферах діяльності. Особливо підходить для

миття автомобілів, автопричепів, будівель, човнів, керамічної плитки

тощо. Відповідні аксесуари дозволяють змішувати миючі препарати.

Пристрій встановлено на ергономічному візку зтримачами для

аксесуарів та барабанним намотувачем для шланга високого тиску.

Не можна використовувати пристрій не за призначенням.

Графічні елементи

1 Рукоятка пістолету

2 Барабан зшлангом високого тиску

3 Сенсорна панель управління

4 Вихід шланга високого тиску

5 Блокування/звільнення шланга високого тиску

6 Транспортні колеса

7 Кабель живлення

8 Тримач кабелю живлення

9 Кривошип

10 Тримач для транспортування

11 Тримач для рукоятки пістолету

12 Тримачі для аксесуарів

13 Головний вимикач

14 Контейнер для миючих засобів

15 Патрубок для подачі води

16 Регульоване сопло

17 Швидке з'єднання зфільтром

18 Швидке з’єднання шланга для води

Обладнання мийки

1 Мийка високого тиску

2 Регульоване сопло

3 Рукоятка пістолету

4 Контейнер для миючих засобів

5 Експлуатаційна документація

6 Швидке з'єднання зфільтром

7 Швидке з’єднання шланга подачі води

8 Тримач для рукоятки пістолету

9 Тримач кабелю живлення

10 Тримач для аксесуарів

11 Кривошип барабана

ПІДГОТОВКА МИЙКИ ДО РОБОТИ

Монтаж шланга високого тиску

Під'єднайте шланг високого тиску (2) ,вбудований вбарабан, до

виходу мийки, який знаходиться впередній частині мийки, мал. 1А,

впевніться, що він надійно під'єднаний.

Щоб від'єднати шланг високого тиску, натисніть кнопку (5) праворуч

мал. 1B, апотім вийміть шланг мал. 1

З’єднання рукоятки пістолету

Під'єднайте регульоване сопло (16) до рукоятки пістолету, мал. 2.

Поверніть рукоятку пістолету за годинниковою стрілкою до фіксації на

своєму місці. Під'єднайте шланг високого тиску до з’єднання рукоятки

пістолету мал.2A, перевірте, що він надійно під'єднаний.

Під'єднання баку для миючих засобів

Під'єднайте контейнер для миючого засобу (14) до рукоятки

пістолету, мал. 3А. Поверніть бак проти годинникової стрілки до

фіксації на своєму місці. Перевірте, що він надійно під'єднаний.

Під'єднання впускного шланга

Прикріпіть швидке з'єднання зфільтром до вхідного отвору для води,

мал. 4А. Потім під'єднайте шланг подачі води, мал. 4Сдо отвору для

води вмийці через швидке з’єднення, мал. 4В.

Рекомендована мінімальна довжина шланга подачі становить 10

метрів (але не більше 25 метрів) при діаметрі 12,5 мм, щоб уникнути

протитиску та можливого пошкодження пристрою. Перевірте, що

шланг витримує воду змаксимальним тиском 10 бар (0,1 МПа). Якщо

ви бажаєте під'єднати пристрій до інших джерел води, перевірте, щоб

їх максимальний тиск виходу води був 10 бар (0,1 МПа).

Натисніть спусковий гачок пістолету, щоб переконатися, що змашини

видуло все повітря, азпістолета витече вода. Це означає, що тепер

насос заповнений водою.

РОБОТА ЗМИЙКОЮ

Сенсорна панель управління

Перевірте, що шланг подачі води до мийки під'єднано до входу в

мийці, апотім відкрутіть кран. Перевірте, що гідравлічна система в

мийці продута повітрям. Потім увімкніть головний вимикач (13) на

задній частині мийки, мал. 5А. Найголовніше - не забудьте натиснути

кнопку, мал. 6A, на сенсорній панелі управління, щоб запустити

пристрій.

Панель управління має три режими роботи / тиску води. Єлегкий

режим – мал. 6В, середній режим - мал.6Сісильний режим - мал.

6D. Підбирайте відповідний тиск води взалежності від поверхні, яка

миється, та сопла, яке найкраще відповідає до цієї роботи.

Щоб підвищити рівень тиску, натисніть кнопку + мал. 6F на панелі

управління. Щоб знизити рівень тиску, натисніть кнопку - мал. 6Ена

панелі управління.

Підвищення рівня тиску води призводить до зміни кольору індикатора

тиску. Якщо індикатор тиску доходить до червоного кольору, це

означає, що машина працює змаксимальним тиском.

УВАГА! Не дозволяйте, щоб мийка працювала безперервно

понад 15 хвилин змаксимальним тиском.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ІЗБЕРІГАННЯ

Перед виконанням будь-якого технічного обслуговування або

огляду від'єднайте пристрій від електромережі. Закрутіть

подачу води та натисніть на спусковий гачок, щоб позбутися

води зсистеми.

Періодично змащуйте кріплення швидкого з'єднання зфільтром

за допомогою змащувального мастила.

Коли тиск води вмийці нестабільний або занадто високий, буде

відображено сигнал про несправність шланга або

нагромадження кальцію всоплі. Потрібно негайно вимкнути

пристрій.

Завжди використовуйте засіб для очищення сопла для чищення

шланга та фільтра подачі води.

Потрібно перевіряти та замінювати зношений або пошкоджений

фільтр.

Впевніться, що машина чиста і, якщо потрібно, вичистіть її

елементи.

Дійте відповідно до інструкції зексплуатації мийки та

використання аксесуарів. Для з'єднання пістолета, шланга та

інших деталей між собою використовуються швидкі з’єднання.

Ущільнювачі швидкого з’єднання не можуть бути

пошкодженими. Вразі виявлення їх пошкодження замінити на

нові.

Поверніть бак для миючого засобу іприєднайте його до сопла

для піни. Під'єднайте сопло для піни до пістолета для струменю.

Увімкніть машину. Додайте миючий засіб впропорції 1%.

Попередження: Використовуйте виключно спеціальні миючі

засоби.

Зберігайте пристрій убезпечному та сухому місці. Завжди

тримайте машину подалі від дітей.

Не зберігайте машину при температурі нижче точки замерзання

води.

Якщо працює неправильно, вимкніть живлення.

Зміркувань безпеки пристрій слід чистити кожні 3 місяці. Перед тим,

як розпочати роботу, перевірте фільтр ісопло та впевніться, що вних

немає забруднень. Після закінчення роботи перевірте, що унасосі та

шлангу немає води.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ 04-705

Мийка високого тиску 04

705

Параметр Значення

Напруга живлення 230 Взмін.т.

Частота живлення 50 Гц

Номінальна потужність 2000 Вт

Клас захисту II

Ступінь стійкості IPX5

Номінальний тиск 10 МПа

Макс. Номінальний тиск 15 МПа

Номінальний потік води 6 л/хв

Максимальний потік води 7 л/хв

Максимальна температура подачі води 40°C

Вага 9,5 кг

Рік випуску:

04-705 означає як тип машини, так іідентифікацію машини

ДАНІ ЩОДО ШУМУ ТА ВІБРАЦІЇ

Рівень звукового тиску LpA= 80 дБ (A) K= 3 дБ (A)

Виміряний рівень звукової потужності LwA= 85 дБ (A) K= 3 дБ (A)

Значення прискорення вібрації a

h≤2,5 м/с² K= 1,5 м/с²

Інформація про шум та вібрацію

Рівень шуму, який генерує пристрій, описується: рівнем звукового

тиску L

pA та рівнем звукової потужності L

WA (де K - невизначеність

вимірювання). Вібрація, що створюється пристроєм, описується

прискоренням вібрації ah(де K - невизначеність вимірювання).

Зазначені вцій інструкції: рівень звукового тиску LpA, рівень звукової

потужності L

WA, атакож значення прискорення вібрацій a

hбуло

виміряно згідно зEN 60335-2-69. Вказаний рівень вібрації a

hможе

використовуватися для порівняння пристроїв та для попередньої

оцінки впливу вібрації.

Приведений рівень вібрації єрепрезентативним лише для основних

застосувань пристрою. Якщо пристрій буде використовуватися для

інших цілей або зіншими робочими інструментами, рівень вібрації

може змінитися. На збільшення рівня вібрації впливатиме недостатнє

або занадто рідке технічне обслуговування пристрою. Вказані вище

причини можуть спричинити збільшення вібрації під час усього

періоду експлуатації.

Для точної оцінки впливу вібрації потрібно враховувати

періоди, коли пристрій вимкнено, або коли він увімкнений, але

не використовується. Після ретельної оцінки всіх чинників

загальний вплив вібрації може бути значно нижчим.

Для захисту користувача від впливу вібрацій слід використовувати

додаткові заходи безпеки, такі як: регулярне технічне обслуговування

пристрою та робочих інструментів, забезпечення належної

температури рук та правильна організація роботи.

ВИРІШЕННЯ ПРОБЛЕМ

Перш ніж зателефонувати до сервісу, впевніться, що ви

перевірили наступні елементи:

Проблема Можлива причина Рішення

Не вдається

запустити мийку

1. Немає живлення

2. Неправильна напруга

живлення.

3. Кільце блокування

насоса занадто тісне.

1. Зв’яжіться зсервісною службою

Недостатня

кількість води,

нерівний робочий

тиск

1. Фільтр заблоковано

2. Вхідне з'єднання

неправильне, повітря у

впускній трубці.

3. клапан заблоковано

4. Вихідне сопло не є

гладким.

1. Почистіть фільтр.

2. Перевірте з'єднання, затягніть

ущільнювач. Перевірте, чи шланг

заблокований та чи на вході є

достатня кількість води.

3. Почистіть клапан і

перевстановіть його

4. Зв’яжіться зсервісною службою

Вода витікає з

насоса

Допускається 3 краплі води

за хвилину, але якщо

витікає більше води, це

може означати, що

ущільнювач зношений.

1. Зв’яжіться зсервісною службою

Двигун раптово

зупиняється

1. Спрацював контроль

тиску.

2. Система теплового

захисту могла вимкнути

двигун, щоб запобігти

перегріванню.

1. Перевірте, чи не заблоковано

вихідне сопло. Почистіть сопло

2. Вимкніть мийку, дайте машині

охолонути кілька хвилин.

3. Зв’яжіться зсервісною службою

Спрацював

електричний

захист

1. Запобіжник має занадто

малий номінал

1. Змініть значення струму

запобіжника.

2. Мийка може бути зношеною або

пошкодженою.

3. Можна спробувати працювати

без подовжувача.

Пристрій вібрує 1. Повітря увхідному

шлангу/насосі

2. Недостатнє постачання

води зводопроводу

3. Сопло частково

заблоковане

4. Забитий фільтр для води

5. Переламаний шланг

1. Дайте машині попрацювати зі

відкритим спусковим гачком, до

відновлення нормального

робочого тиску.

2. Перевірте, що вода, яка

подається, має необхідні

параметри.

3. Почистіть сопло.

4. Почистіть фільтр.

5. Випряміть шланг.

Мийка

запускається,

але вода не

плине

1. Насос/шланг або

аксесуари замерзли

2. Немає подачі води

3. Забитий фільтр для води

4. Сопло заблоковане

1. Почекайте, поки насос/шланги

або аксесуари розморозяться.

2. Підключіть подачу води.

3. Почистіть фільтр.

4. Почистіть сопло.

ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Продукти, що мають електричне живлення, не можна викидати

разом зпобутовими відходами; їх слід здавати на утилізацію у

відповідні заклади. Інформацію про утилізацію можна отримати у

продавця продукту або умісцевих органів влади. Використане

електричне та електронне обладнання містить речовини, які не є

нейтральними для природного середовища. Неперероблене

обладнання становить потенційну загрозу для навколишнього

середовища та здоров'ялюдей.

„Grupa Topex Spółka z ograniczonąodpowiedzialnością” Spółka komandytowa із

зареєстрованим офісом уВаршаві, вул. Погранічна 2/4 (далі: Група Topex)

інформує, що всі авторські права на вміст даної інструкції (далі: Інструкція) втому

числі на текст, розміщені фотографії, схеми, малюнки, атакож її композицію,

належать виключно Групі Topex іпідлягають правовому захисту відповідно до

закону від 4 лютого 1994 року про авторське право та суміжні права (уніфікований

текст Законодавчий вісник 2006 №90 Поз. 631 зподальшими змінами). Копіювання,

обробка, публікування, модифікування укомерційних цілях всієї інструкції або

окремих її елементів без письмової згоди Групи Topex суворо забороняється іможе

спричинити притягнення до цивільної та кримінальної відповідальності.

KEZELÉSI UTASÍTÁS (EREDETI)

Nagynyomású mosó 04-705

FIGYELEM: A BERENDEZÉS ÜZEMELTETÉSÉNEK MEGKEZDÉSE

ELŐTT FIGYELMESEN OLVASSA EL EZT AZ UTASÍTÁST, ÉS ŐRIZZE

MEG A KÉSŐBBI HASZNÁLATRA.

Részletes biztonsági előírások

BIZTONSÁGI FELTÉTELEK NAGYNYOMÁSÚ MOSÓRA

FIGYELMEZTETÉS!

A berendezés használata során be kell tartani a biztonsági

előírásokat. A saját és illetéktelen személyek biztonsága érdekében

kérjük, hogy a munkavégzés megkezdése előtt olvassa el a jelen

utasítást. Kérjük, hogy későbbi használatra őrizze meg az utasítást.

FIGYELMEZTETÉS!

A berendezést az ilyen típusú készülékekhez rendszeresített

tisztítószerek használatára terveztük. Egyéb tisztítószerek

használata kedvezőtlen hatással lehet a berendezés biztonságára.

Tisztítószerként tilos savakat, benzint, petróleumot vagy egyéb

gyúlékony folyadékokat használni. Csak háztartási mosószerek (pH

6÷8) használata megengedett.

Tilos a berendezést nem védőruhát viselőszemélyek közelében

használni.

A nagynyomású vízsugár nem megfelelőhasználat esetén

veszélyes lehet. Tilos a vízsugarat személyekre, állatokra,

elektromos berendezésekre és magára a berendezésre irányítani.

Tilos a vízsugarat önmagára vagy más személyekre irányítani a

ruházat vagy a cipőtisztítása céljából.

Nagynyomású mosót tilos gyermekeknek vagy nem kioktatott

személyeknek működtetniük.

Ez a berendezés nem arra készült, hogy fizikailag, érzékszervileg

vagy pszichésen korlátozott képességűszemélyek (ideértve a

gyermekeket), vagy olyan személyek kezeljék, akik nem

gyakorlottak abban, vagy nem ismerik a berendezést, hacsak ezt

nem felügyelet alatt végzik, vagy olyan utasítás alapján, amelyet a

biztonságukért felelős emberek adtak át nekik.

A gyermekek figyelmét fel kell arra hívni, hogy ne játsszanak a

berendezéssel.

ELŐKÉSZÍTÉS

A mosó hálózatra kapcsolása előtt mindig győződjön meg arról,

hogy a hálózati feszültség azonos-e az adattáblán lévőnévleges

feszültséggel.

A csatlakoztatáshoz használjon megfelelő, kültéri használatra

alkalmas, és fröccsenővíz ellen védett tápkábelt.

A kábel és a hosszabbító dugaszcsatlakozása nem kerülhet víz alá.

HASZNÁLAT

Tilos a mosót használni, ha sérült a tápkábel vagy egyéb fontos

elem, pl. a biztonsági elemek, a nagynyomású vezetékek vagy a

szórópisztoly.

Ha hosszabbítót használ a tápkábelhez, akkor a dugasz és az aljzat

legyen fröccsenővíz ellen védett.

A tápkábel nem megfelelőmeghosszabbítása áramütést okozhat.

Ha nem szólal meg a túlnyomás-kapcsoló, ne engedje, hogy a mosó

két percnél hosszabb ideig lezárt pisztollyal működjön. Ennek

elteltével ugyanis a rendszerben lévővíz hőmérséklete megnő, és

ez tönkreteheti a szivattyú tömítéseit.

A mosó egyaránt alkalmas kül- és beltéri használatra.

Soha ne érintse meg nedves kézzel sem a dugaszt, sem az aljzatot.

A munkahelyen minden áramot vezetőelem legyen víz ellen védett.

A hosszabbító dugasza legyen zárt, és ne legyen vízben.

Fordítson különös figyelmet arra, hogy ne sérüljön meg a tápkábel

járművel való áthajtás, megtörés vagy kopás miatt. Óvni kell magas

hőmérséklettől és éles élektől is.

A mosó bekapcsolása előtt a hosszabbítót teljesen le kell tekerni a

dobról.

Soha ne hagyja felügyelet nélkül a működőberendezést.

Hosszabb üzemszünet esetén zárja el a vizet, és kapcsolja ki a

tápfeszültséget.

Tilos a berendezést felügyelet nélkül hagyni.

Tilos a mosót robbanásveszélyes helyen üzemeltetni.

KARBANTARTÁS

Karbantartás esetén válassza le a mosót a táphálózatról.

A gép biztonságának garantálása érdekében kizárólag eredeti

gyártói vagy a gyártó által jóváhagyott pótalkatrészeket használjon.

Csak a gyártó által ajánlott nagynyomású vezetékeket, csőidomokat

és szerelvényeket használjon. Ezek azok az elemek, amelyek

lényegesek

a felhasználó biztonsága szempontjából.

Használat előtt ellenőrizze a letekert tápkábelt, nincs-e rajta sérülés

vagy kopás. A sérült kábel javítását bízza a gyártói szervizre.

Ha üzem közben megsérül a tápkábel, azonnal válassza le a mosót

a hálózatról. FESZÜLTSÉGMENTESÍTÉS ELŐTT NE ÉRINTSE

MEG A VEZETÉKET!

FIGYELEM: Bár a berendezés konstrukciója eleve biztonságos, továbbá

biztonsági és kiegészítővédelmi eszközöket alkalmaztunk, mindig fennáll

egy maradék kockázat, hogy a munkavégzés közben személyi sérülés

történik.

Alkalmazott piktogramok jelentése:

1 2 3 4 5

6 7 8 9 10

1. FIGYELEM: Tartsa be a különleges óvintézkedéseket.

2. Olvassa el a kezelési utasítást, tartsa be a benne foglalt

figyelmeztetéseket és biztonsági feltételeket.

3. Használja az egyéni védőeszközöket.

4. A karbantartási és javítási tevékenység megkezdése előtt válassza le

a tápforrást.

5. Használjon védőruházatot.

6. Óvja az esőtől.

7. Tilos a vízsugarat emberekre, feszültség alatt lévőelektromos

rendszerre és állatokra irányítani.

8. Második érintésvédelmi osztály

9. Veszély: a magas nyomás testi sérülést okozhat.

10.Ne engedjen gyermekeket a géphez.

FELÉPÍTÉS ÉS FELHASZNÁLÁS

A nagynyomású mosó II. érintésvédelmi osztályú berendezés, és

felületek, tárgyak nagy nyomású vízzel való mosására szolgál. A

nagynyomású mosót széles körben használják a háztartásokban, a

szállítás, építőipar, mezőgazdaság területén és egyéb tevékenységeknél.

Különösen alkalmas gépkocsik, pótkocsik, épületek, csónakok,

kerámialapok, stb. mosására. A megfelelőtartozékok lehetővé teszik

tisztítószerek hozzákeverését. A mosó ergonomikus kocsin nyert

elhelyezést, tartókkal a tartozékok számára, és dobbal a nagynyomású

tömlőfeltekerésére.

Tilos a berendezést rendeltetésétől eltérően használni.

Grafikus elemek

1 Szórócső

2 Dob nagynyomású tömlővel

3 Érintős vezérlőpanel

4 Nagynyomású tömlőkimenet

5 Nagynyomású tömlőreteszelése / kireteszelése

6 Kerekek a szállításhoz

7 Tápkábel

8 Tápkábel tartó

9 Forgatókar

10 Szállítási fogantyú

11 Szórócsőtartó

12 Tartók a tartozékokhoz

13 Főkapcsoló

14 Mosószer-tartály

15 Bemeneti csőcsonk

16 Állítható fúvóka

17 Gyorscsatlakozó szűrővel

18 Víztömlőgyorscsatlakozója

Mosó tartozékai

1 Nagynyomású mosó

2 Állítható fúvóka

3 Szórócső

4 Mosószer-tartály

5 Használati dokumentáció

6 Gyorscsatlakozó szűrővel

7 Vízbevezetőtömlőgyorscsatlakozója

8 Szórócsőtartó

9 Tápkábel tartó

10 Tartó a tartozékokhoz

11 Dob forgatókarja

ELŐKÉSZÍTÉS HASZNÁLATRA

Nagynyomású tömlőszerelése

Csatlakoztassa a dobbal integrált (2) nagynyomású tömlőt a mosó elől

található kimenetére (1A ábra). Győződjön meg arról, hogy a

csatlakoztatás megfelelő-e.

Nagynyomású tömlőlevételéhez nyomja meg jobbra az (5) gombot (1B

ábra), majd vegye le a tömlőt (1. ábra).

Szórócsőszerelése

Csatlakoztassa a (16) állítható fúvókát a szórócsőhöz (2. ábra). Forgassa

el a pisztoly szórócsövét az óramutató járásának irányában, amíg nem

reteszelődik a saját helyén. Csatlakoztassa a nagynyomású tömlőt a

szórócsőhöz. Győződjön meg arról, hogy a csatlakoztatás megfelelő-e.

Mosószer-tartály csatlakoztatása

Csatlakoztassa a szórócsőhöz a (14) mosószer-tartályt (3A ábra).

Forgassa el a tartályt az óramutató járásának irányában, amíg nem

reteszelődik a saját helyén. Győződjön meg arról, hogy a csatlakoztatás

megfelelő-e.

Bemeneti tömlőcsatlakoztatása

Csavarozza fel szűrős gyorscsatlakozót a bemeneti csőcsonkra (4A

ábra). Ezután csatlakoztassa a vízbevezetőtömlőt (4C ábra) a mosó

bemenetéhez gyorscsatlakozóval (4B ábra).

A vízbevezetőtömlőjavasolt min. hosszúsága 12,5 mm átmérőesetén 10

méter (de max. 25 m), ezzel elkerülhetőaz ellennyomás és a mosó

potenciális meghibásodása. Győződjön meg arról, hogy a tömlőkiállja-e

a max. 10 bar (0,1 MPa) víznyomást. Ha a mosót másik vízforráshoz

kívánja csatlakoztatni, győződjön meg arról, hogy annak max. kimeneti

víznyomása 10 bar (0,1 MPa).

Húzza meg a ravaszt, ezzel győződjön meg arról, hogy a gép teljes

légtelenítése megtörtént-e, és a víz kifolyik-e a pisztolyból. Ez jelzi, hogy

a szivattyú megtelt vízzel.

MUNKAVÉGZÉS A MOSÓVAL

Érintős vezérlőpanel

Győződjön meg arról, hogy a vízbevezetőtömlőcsatlakoztatása a mosó

bemenetéhez megtörtént-e, majd nyissa meg a csapot. Győződjön meg

arról, hogy a mosó hidraulikus rendszere légtelenítve van-e. Ezután

kapcsolja be a (13) főkapcsolót a mosó hátoldalán (5A ábra). A

legfontosabb, hogy a mosó beindításához ne felejtse el megnyomni a

nyomógombot a vezérlőpanelen (6A ábra).

A vezérlőpanelen 3 üzemmód / víznyomás közül lehet választani. Ezek

az üzemmódok: könnyű(6B ábra), átlagos (6C ábra) nehéz (6D ábra).

A megfelelővíznyomás kiválasztásánál a tisztítandó felületet, továbbá az

adott munkához legjobban passzoló fúvókát és munkaeszközt kell

figyelembe venni.

Ha növelni kívánja a nyomásszintet, nyomja meg a +nyomógombot a

vezérlőpanelen (6F ábra). A nyomásszint csökkentéséhez pedig nyomja

meg a -nyomógombot a vezérlőpanelen (6E ábra).

Ha a nyomás növelésénél a jelzőszíne vörösre vált, akkor ez azt jelenti,

hogy maximális nyomással dolgozik.

FIGYELEM! Ne engedje, hogy a mosó 15 percnél hosszabb ideig

működjön a maximális nyomáson.

KARBANTARTÁS ÉS TÁROLÁS

A mosón végzett bármiféle karbantartás vagy szemle megkezdése

előtt válassza le azt a táphálózatról. Zárja el a vízforrást, és húzza

meg a ravaszt, hogy leeressze a vizet a rendszerből.

Időnként kenőolajjal kenje meg a szűrős gyorscsatlakozó rögzítését.

Ha a mosóban a víznyomás nem állandó vagy túl magas, akkor

megjelenik a jelzés, hogy megsérült a tömlő, vagy elkövesedett a

fúvóka. Ekkor azonnal kapcsolja ki a mosót.

Használja rendszeresen a fúvóka-tisztító szert, és azzal tisztítsa a

tömlőt és a bemeneti szűrőt is.

Ellenőrizze, és ha sérült vagy elhasználódott, cserélje ki a szűrőt.

Győződjön meg arról, hogy a gép tiszta-e, szükség esetén tisztítsa

meg az elemeket.

Kövesse a gép kezelési utasítását és egyes alkatrészek kezelésére

vonatkozó utasításokat. A gyorscsatlakozók a pisztoly, a tömlőés

egyéb alkatrészek összekötésére szolgálnak. A gyorscsatlakozók

tömítései nem lehetnek sérültek. Ha igen, cserélje ki azokat újra.

Forgassa el a mosószer-tartályt, és rögzítse azt a fúvókához.

Csatlakoztassa a fúvókát a pisztolyhoz. Kapcsolja be a gépet.

Adagolja be a tisztítószert 1% arányban. Figyelmeztetés: Kizárólag

ilyen célra szolgáló tisztítószereket használjon.

A mosót biztonságos, száraz helyen tárolja. A tárolás gyermekek

elől elzárt helyen történjen.

Kerülje a víz fagyáspontja alatti hőmérséklet melletti tárolást.

Ha a mosó nem megfelelően működik, válassza le a táphálózatról.

Biztonsági célokból győződjön meg arról, hogy a gép tisztítása 3

havonként megtörténik-e. A munka megkezdése előtt ellenőrizze a szűrőt

és a fúvókát, hogy nem szennyeződtek-e el. A munka befejezése után

győződjön meg arról, hogy a szivattyúban és a tömlőben nem maradt-e

víz.

MŰSZAKI PARAMÉTEREK 04-705

Nagynyomású mosó 04

705

Paraméte

Érték

Tápfeszültség 230 V AC

Hálózati frekvencia 50 Hz

Névleges teljesítmény 2000 W

Érintésvédelmi osztály II

Védettség IPX5

Névleges nyomás 10 MPa

Max. névleges nyomás 15 MPa

Névleges vízátfolyás 6 l/perc

Max. vízátfolyás 7 l/perc

Vízforrás vizének max. hőmérséklete 40°C

Tömeg 9,5 kg

Gyártási év

59G823 mind a gép típusát, mind a meghatározását jelenti

ZAJRA ÉS REZGÉSEKRE VONATKOZÓ ADATOK

Hangnyomásszint LpA= 80dB (A) K= 3dB(A)

Hangteljesítményszint LwA= 85dB (A) K= 3dB(A)

Rezgésgyorsulás értéke ah≤2,5 m/s² K= 1,5 m/s²

Információ a zajról és a vibrációról

A gép által kibocsátott zajszintet a LpA hangnyomásszint és a L WA

hangteljesítményszint írja le (ahol K a mérési bizonytalanságot jelöli). A

gép által kibocsátott rezgésekethrezgésgyorsulás értéke jellemzi (ahol K

a mérési bizonytalanságot jelöli).

A jelen utasításban megadott LpAhangnyomásszint, LWA

hangteljesítményszint és hrezgésgyorsulás értékek mérése az EN 60335-

2-69 szabvány szerint történt. A megadott ahrezgésszint felhasználható

gépek összehasonlítására és a rezgéseknek való kitettség előzetes

értékelésére.

A megadott rezgésszint csak a gép alapvetőalkalmazásaira nézve

reprezentatív. Ha a gépet más célokra vagy eltérőmunkavégző

eszközökkel használják, akkor a rezgésszint eltérőlehet. A gép elégtelen

vagy túl ritka karbantartása magasabb rezgésszintet okozhat. A fenti okok

miatt a munkaidőegésze alatt nagyobb lehet a rezgéseknek való kitettség.

A rezgéseknek való kitettség pontos becslése céljából figyelembe

kell venni azokat az időszakokat, amikor a gép ki van kapcsolva,

vagy be van kapcsolva, de nem végeznek vele munkát. Az összes

tényezőpontos becslése után kiderülhet, hogy az összesített

kitettség jóval alacsonyabb.

A kezelőnek a rezgések következményei ellen való védelme céljából

járulékos biztonsági intézkedéseket kell bevezetni, mint pl. a gép és a

munkavégzőeszközök rendszeres karbantartása, a kéz megfelelő

hőmérsékletének a biztosítása és megfelelőmunkaszervezés.

PROBLÉMAMEGOLDÁS

Mielőtt kapcsolatba lépne a szervizzel, ellenőrizze az alábbi

elemeket:

Probléma Lehetséges ok Megoldás

mosót nem

lehet beindítani

1. Nincs tápfeszültség

2. Nem megfelelőa

hálózati feszültség.

3. A szivattyút reteszelő

gyűrűtúl szoros.

1. Lépjen kapcsolatba a szervizzel

Nincs

elegendővíz,

nem

egyenletes az

üzemi nyomás

1. A szűrőeltömődött

2. A bemeneti

csatlakozás hibás,

levegős a bemeneti cső.

3. A szűrőeltömődött

4. A kimeneti fúvóka nem

sima.

1. Tisztítsa meg a szűrőt.

2. Ellenőrizze a csatlakozást, húzza meg a

tömítést. Ellenőrizze, hogy a tömlőnincs-e

eldugulva, vagy van-e elegendővíz a

bemeneti csőben.

3. Tisztítsa meg a szelepet, és szerelje

vissza

4. Lépjen kapcsolatba a szervizzel

szivattyúból

szivárog a víz

Percenként 3 csepp

szivárgás megengedett,

ha ennél nagyobb, akkor

a tömítés kopott.

1. Lépjen kapcsolatba a szervizzel

motor

hirtelen leáll

1. Megszólalt a nyomás-

ellenőrzés.

2. A termikus védelem

kikapcsolhatta a motort,

nehogy túlmelegedjen.

1. Ellenőrizze, hogy nincs-e eltömődve a

kimeneti fúvóka. Tisztítsa ki a fúvókát

2. Kapcsolja ki a mosót, és hagyja néhány

percen át lehűlni.

3. Lépjen kapcsolatba a szervizzel

Megszólalt az

elektromos

védelem

1. Túl alacsony a

biztosíték névleges

árama

1. Cserélje ki nagyobb áramúra a

biztosítékot.

2. A gép elhasználódott vagy

meghibásodott.

3. Próbálja hosszabbító nélkül működtetni.

A gép remeg 1. Levegős a bemeneti

tömlő/szivattyú

2. Kevés vizet kap a gép

a vízvezetékből

3. A fúvóka részben

eltömődött

4. Eltömődött a vízszűrő

5. Megtört a tömlő

1. Hagyja, hogy a gép meghúzott ravasz

mellett működjön, mindaddig, amíg vissza

nem tér a normál üzemi nyomás.

2. Ellenőrizze, hogy a beáramló víz teljesíti-

e a kívánt paramétereket.

3. Tisztítsa ki a fúvókát.

4. Tisztítsa meg a szűrőt.

5. Egyenesítse ki a tömlőt.

mosó

bekapcsol, de

nem folyik ki

víz

1. Befagyott a

szivattyú/tömlővagy a

tartozékok

2. Nincs víz-utánpótlás

3. Eltömődött a vízszűrő

4. Eltömődött a fúvóka

1. Várjon, amíg kiolvad a szivattyú/tömlő

vagy a tartozékok.

2. Csatlakoztassa a vízforrást.

3. Tisztítsa meg a szűrőt.

4. Tisztítsa ki a fúvókát.

KÖRNYEZETVÉDELEM

z elektromosan táplált termékeket tilos a háztartási hulladékok

között elhelyezni, hanem ártalmatlanításra át kell azokat adni a

megfelelőüzemeknek. Az ártalmatlanításról az eladótól vagy a helyi

hatóságoktól kaphat információt. A használt elektromos és

elektronikus felszerelés a természeti környezetre nézve nem

semleges anyagokat tartalmaz. Az újrafeldolgozásra nem kerülő

felszerelés potenciális veszélyt jelent a környezet és az emberek

egészsége számára.

A „Topex Csoport Korlátolt felelősségűtársaság” Betéti társaság [„Grupa Topex Spółka z

ograniczonąodpowiedzialnością” Spółka komandytowa], székhelye: Warszawa, ul.

Pograniczna 2/4 (továbbiakban: „Topex Csoport”) közli, hogy a jelen utasítás

(továbbiakban: „Utasítás“) tartalmával kapcsolatos mindenneműszerzői jogok, beleértve

a szövegre, benne lévőfényképekre, vázlatokra, rajzokra, valamint kialakítására

vonatkozóakat, kizárólagosan a Topex Csoportot illetik meg, és jogi védelem alatt állnak,

a szerzői jogról és szomszédos jogokról szóló 1994. február 4-i törvény (Hiv. Közlöny,

2006. évi 90 sz., 631. tétel, a későbbi változtatásokkal) szerint. Az Utasítás egészének és

egyes részeinek a másolása, feldolgozása, publikálása, módosítása kereskedelmi

célokból a Topex Csoport írásos beleegyezése nélkül szigorúan tilos, polgári és

büntetőjogi felelősségre vonást vonhat maga után.

MANUAL DE OPERARE (ORIGINAL)

Aparat de spalat cu presiune 04-705

ATENȚIE: ÎNAINTE DE UTILIZARE A APARATULUI, CITIȚI ACEST

MANUAL CU ATENTIE ȘI PĂSTRAȚI ACEST MANUAL PENTRU

REFERINȚE SUPLIMENTARE.

Reglementări detaliate de siguranță

CONDIȚII DE SIGURANȚĂ PENTRU MAȘINĂDE SPĂLAT CU

PRESIUNE

AVERTIZARE!

Respectați regulile de siguranță atunci când utilizați

dispozitivul. Pentru siguranța dumneavoastrăși a terților, vărugăm

săcitiți acest manual înainte de a începe lucrul. Vărugăm săpăstrați

acest manual pentru referințe viitoare.

AVERTIZARE!

Mașina de spălat este conceputăpentru a fi utilizatăcu agenți de

curățare destinati acestui tip de dispozitive. Utilizarea altor agenți de

curățare poate afecta negativ siguranța aparatului. Nu utilizați acizi,

benzină, kerosen sau alte lichide inflamabile ca agent de

curățare. Pot fi utilizați numai detergenți de uz casnic (pH 6 ÷ 8).

Nu utilizați dispozitivul în apropierea altor persoane decât dacă

acestea poartăîmbrăcăminte de protecție.

Jetul de apăde înaltăpresiune poate fi periculos dacănu este

utilizat corespunzător. Fluxul nu trebuie săfie îndreptat către

oameni, animale, echipamente electrice și dispozitivul în sine.

Nu îndreptați jetul către dumneavoastrăsau către alte persoane

pentru a curăța hainele sau pantofii.

Mașina de spălat cu înaltăpresiune nu trebuie folosităde copii sau

de persoane neinstruite personal.

Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse

sau persoane fărăexperiență sau cunoștințe despre echipament, cu

excepția cazului în care este realizat sub supraveghere sau în

conformitate cu instrucțiunile de utilizare ale echipamente de către

persoanele responsabile de securitatea acestora.

Asigurați-văcăcopiii nu se joacăcu echipamentul.

PREGĂTIREA

Înainte de a conecta mașina de spălat la rețea, asigurați-vă

întotdeauna cătensiunea rețelei corespunde tensiunii specificate pe

plăcuța de identificare a dispozitivului.

Pentru a conecta mașina de spălat, utilizați un cablu de alimentare

adecvat, adecvat pentru funcționarea în aer liber și protejat

împotriva stropilor de apă.

Conexiunea cablului cu prelungitor nu trebuie săse afle în apă.

UTILIZARE

Nu este permisăutilizarea mașinii de spălat dacăcablul de

alimentare este deteriorat sau altăparte importantăa dispozitivului

este deteriorată, de exemplu, elemente de siguranță, furtunuri de

înaltăpresiune, pistol de pulverizare.

Dacăse folosește un prelungitor pentru cablu de alimentare,

ștecherul și priza trebuie săfie rezistente la stropire.

Prelungirea incorectăa cablului de alimentare poate duce la

electrocutare.

Dacăcomutatorul de presiune nu se declanșează, nu lăsați mașina

de spălat săfuncționeze mai mult de douăminute cu pistolul în

poziția închis. Dupăacest timp, temperatura apei din circuit va

crește și poate deteriora garniturile pompei.

Mașina de spălat este destinatăutilizării în interior și exterior.

Nu atingeți niciodatăștecherul sau priza cu mâinile ude.

Toate părțile electrice conductoare de la locul de muncătrebuie

protejate împotriva apei.

Ștecherul prelungitorului trebuie săfie strâns și nu în apă.

Acordați o atenție deosebităsănu deteriorați cablul de alimentare

ca urmare a alergării, îndoirii sau frecării. De asemenea, trebuie să-

l protejați de căldurăși de marginile ascuțite.

Înainte de a porni mașina, desfășurați complet cablul prelungitor din

tambur.

Nu lăsați niciodatădispozitivul săfuncționeze nesupravegheat.

Opriți alimentarea cu energie și apăîn timpul pauzelor mai lungi de

utilizare.

Nu lăsați dispozitivul de operare nesupravegheat.

Lucrările în zone cu potențial explozive sunt interzise.

ÎNTREȚINERE

Deconectați mașina de spălat de la sursa de alimentare când

efectuați lucrări de întreținere.

Pentru a asigura siguranța, utilizați numai piese de schimb originale

sau piese aprobate de producător.

Utilizați numai furtunuri de înaltăpresiune, cuplaje și accesorii

recomandate de producător. Acestea sunt elementele care

determinăsiguranța utilizatorului dispozitivului.

Inspectați cablul de alimentare desfășurat pentru deteriorare sau

uzurăînainte de utilizare. Solicitați înlocuirea unui cablu deteriorat

la service-ul producătorului.

Dacăcablul de alimentare se deterioreazăîn timpul funcționării,

deconectați imediat sursa de alimentare. NU ATINGEȚI CABLUL

ÎNAINTE DE A DECONECTA SURSA DE ALIMENTARE.

ATENȚIE: În ciuda utilizării unei structuri în mod inerent sigure, a utilizării

măsurilor de siguranță și a măsurilor de protecție suplimentare, există

întotdeauna un risc rezidual de rănire în timpul muncii.

Explicația pictogramelor utilizate:

1 2 3 4 5

6 7 8 9 10

1. NOTĂ: Luați precauții speciale pentru a

2. Citiți manualul de utilizare, respectați avertismentele și condițiile de

siguranță conținute în acesta,

3. utilizați echipament individual de protecție,

4. Deconectați cablul de alimentare înainte de a începe activitățile de

întreținere sau reparații,

5. folosiți îmbrăcăminte de protecție,

6. protejați împotriva ploii,

7. Nu direcționați fluxul către oameni, animale sau instalații vii,

8. A doua clasăde protecție,

9. Risc de rănire prin presiune ridicată,

10.Tine copiii departe.

CONSTRUCȚIE ȘI APLICARE

O mașinăde spălat cu presiune este un dispozitiv de protecție electrică

de clasa a II-a conceput pentru curățarea suprafețelor și a obiectelor sub

presiune mare a apei. Spalatorul cu presiune este utilizat pe scara larga

in gospodarii, transport, constructii, agricultura si alte domenii de

activitate. Este potrivit în special pentru spălarea mașinilor, remorcilor de

mașini, clădirilor, bărcilor, plăcilor ceramice etc. Accesoriile adecvate

permit amestecarea agenților de curățare. Aparatul este asezat pe un

carucior ergonomic cu manere pentru accesorii si un tambur pentru furtun

de inalta presiune.

Nu utilizați dispozitivul contrar utilizării prevăzute.

Elemente grafice

1 Lance

2 Tambur pentru furtun de înaltăpresiune

3 Atingeți panoul de control

4 Ieșire furtun de înaltăpresiune

5 Blocarea/eliberarea furtunului de înaltăpresiune

6 Roti de transport

7 Cablu de alimentare

8 Suport cablu de alimentare

9 Manivelă

10 Mâner de transport

11 Suport lance

12 Suporturi de accesorii

13 Intrerupător principal

14 Recipient pentru detergent

15 Conexiune la intrarea apei

16 Duza reglabila

17 Cuplaj rapid cu filtru

18 Conector rapid pentru furtun de apă

Echipamente de spălat

1Mașinăde spălat cu înaltăpresiune

2Duza reglabila

3Lance

4Recipient pentru detergent

5Documentația utilizatorului

6Cuplaj rapid cu filtru

7 Cuplaj rapid pentru furtun de alimentare cu apă

8 Suport lance

9 Suport cablu de alimentare

10 Suport pentru accesorii

11 Manivela tambur

PREGĂTIREA MAȘII DE SPĂLAT PENTRU MUNCĂ

Instalarea furtunului de înaltăpresiune

Conectați furtunul de înaltăpresiune (2) integrat cu tamburul la ieșirea

mașinii de spălat din partea din față a mașinii de spălat Fig. 1A , asigurați-

văcăeste bine conectat.

Pentru a deconecta furtunul de înaltăpresiune, apăsați butonul (5) spre

dreapta Fig. 1B și apoi scoateți furtunul Fig. 1

Conexiune lance

Conectați duza reglabilă(16) la lance Fig. 2 . Rotiți lancea pistolului în

sensul acelor de ceasornic pânăse blocheazăîn poziție. Conectați

furtunul de înaltăpresiune la conectorul lancei Fig. 2A, asigurați-văcă

este conectat în siguranță.

Conexiune recipient pentru detergent

Atașați recipientul pentru detergent (14) la lance Fig. 3A . Rotiți recipientul

în sens invers acelor de ceasornic pânăse blocheazăîn poziție. Asigurați-

văcăeste conectat în siguranță.

Conexiune furtun de admisie

Înșurubați fitingul cu eliberare rapidăcu filtrul la admisia de apăFig.

4A. Apoi conectați furtunul de alimentare cu apăFig. 4C la orificiul de

alimentare cu apăal mașinii de spălat prin intermediul cuplajului rapid Fig.

4B .

Lungimea minimărecomandatăa furtunului de alimentare cu apăeste de

10 metri (dar nu mai mult de 25 de metri) cu un diametru de 12,5 mm

pentru a evita contrapresiunea și posibila deteriorare a unității. Asigurați-

văcăfurtunul poate rezista la apăpânăla o presiune de 10 bar (0,1

MPa). Dacădoriți săconectați mașina la alte surse de apă, vărugăm să

văasigurați căpresiunea maximăde ieșire a apei este de 10 bar (0,1Mpa).

Apăsați declanșatorul lăncii pentru a văasigura cătot aerul este împins

din mașinăși căapa curge din pistol. Aceasta înseamnăcăpompa este

acum umplutăcu apă.

LUCRĂRI DE SPĂLARE

Atingeți panoul de control

Asigurați-văcăfurtunul de alimentare cu apăal mașinii de spălat este

conectat la admisia mașinii de spălat și apoi deschideți

robinetul. Asigurați-văcăsistemul hidraulic al mașinii de spălat este

dezaerat. Apoi porniți întrerupătorul principal (13) de pe spatele mașinii de

spălat Fig. 5A . Cel mai important lucru este sănu uitați săapăsați

butonul Fig. 6A de pe panoul de control cu ecran tactil pentru a porni

dispozitivul.

Panoul de control are o alegere dintre trei moduri de funcționare/presiunea

apei. Existăun mod de luminăîn Fig. 6B , un mod mediu în Fig. 6C şi

un mod puternic în Fig. 6D . Atunci când alegeți presiunea potrivităa

apei, trebuie săluați în considerare care este suprafața curățatăși capacul

care se potrivește cel mai bine lucrării.

Dacădoriți săcreșteți nivelul de presiune, apăsați butonul + Fig. 6F de pe

panoul de control. Dacădoriți săscădeți nivelul de presiune, apăsați

butonul - fig.6E de pe panoul de comandă.

Când creșteți nivelul de presiune, astfel încât indicatorul de presiune să

devinăroșu, mașina funcționeazăla presiune maximă.

ATENŢIE! Nu lăsați mașina de spălat săfuncționeze continuu mai

mult de 15 minute la presiune maximă.

ÎNTREȚINERE ȘI DEPOZITARE

Înainte de a efectua orice întreținere sau inspecție, deconectați

dispozitivul de la sursa de alimentare. Opriți alimentarea cu apăși

apăsați declanșatorul pentru a scurge apa din sistem.

Ungeți periodic cuplajul rapid cu filtrul cu ulei lubrifiant.

Când presiunea apei în mașina de spălat nu este constantăsau prea

mare, semnalul aratădeteriorarea furtunului sau acumularea de

calciu în duză. În acest caz, opriți imediat dispozitivul.

Utilizați în mod regulat agent de curățare a duzelor pentru a curăța

furtunul și filtrul de admisie a apei.

Un filtru uzat sau deteriorat trebuie inspectat și înlocuit.

Asigurați-văcămașina este curatăși curățați componentele dacă

este necesar.

Urmați instrucțiunile de utilizare pentru diferitele părți. Piulițele

inelare sunt utilizate pentru a conecta pistolul, furtunul și alte

piese. Garniturile de la conexiunile inelului nu trebuie deteriorate.

Întoarceți rezervorul de detergent și atașați-l la duza de

spumă. Conectați duza de spumăla pistolul de sablare. Porniți

mașina. introduceți agent de curățare în proporție de

1%. Avertisment: Folosiți numai produse de curățare dedicate.

Păstrați dispozitivul într-un loc sigur și uscat. Depozitați întotdeauna

aparatul la îndemâna copiilor.

Evitați să-mi depozitați noi la temperaturi sub punctul de înghețal

apei.

Opriți alimentarea în cazul în care dispozitivul funcționează

defectuos.

Din motive de siguranță, asigurați-văcădispozitivul este curățat la fiecare

3 luni. Înainte de a începe lucrul, verificați filtrul și duza, asigurați-văcănu

existăresturi. Dupăterminarea lucrărilor, asigurați-văcănu existăapăîn

pompăși furtun.

PARAMETRI TEHNICI 04-705

Aparat de spalat cu presiune 04-705

Parametru Valoare

Tensiunea de alimentare 230 V AC

Frecvența puterii 50 Hz

Putere nominală2000 W.

Clasa de protectie II

Gradul de rezistență IPX5

Presiune nominală10 MPa

Max. Presiune nominală15 MPa

Debitul de apănominal 6L/min

Debit maxim de apă7L/min

Temperatura maximăa apei de alimentare 40°C

Masa 9,5 kg

Anul producției

04-705 desemneazăatât tipul, cât și denumirea mașinii

DATE DE ZGOMOT ȘI VIBRAȚII

Nivelul de presiune al sunetului L pA = 80dB (A) K = 3dB (A)

Nivelul de putere sonorămăsurat Lw

A = 85dB (A) K = 3dB (A)

Valoarea accelerației vibrațiilor a

h ≤2,5 m/s² K = 1,5 m/s²

Informații despre zgomot și vibrații

Nivelul de zgomot emis de aparat este descris prin: nivelul presiunii sonore

emise L

pA și nivelul puterii sonore L

WA (unde K este incertitudinea de

măsurare). Vibrațiile emise de dispozitiv sunt descrise prin valoarea

accelerației vibrației a h (unde K este incertitudinea de măsurare).

Următoarele informații: nivelul presiunii sonore emise L pA , nivelul puterii

sonore L WA și accelerația vibrațiilor a h au fost măsurate în conformitate cu

EN 60335-2-69. Nivelul de vibrație dat a

h poate fi utilizat pentru

compararea dispozitivelor și pentru evaluarea inițialăa expunerii la vibrații.

Nivelul de vibrație declarat este reprezentativ numai pentru utilizarea de

bazăa dispozitivului. Dacămașina este utilizatăpentru aplicații diferite sau

cu unelte de lucru diferite, nivelul vibrațiilor se poate modifica. Nivelul mai

ridicat al vibrațiilor va fi influențat de întreținerea insuficientăsau prea rară

a dispozitivului. Motivele prezentate mai sus pot duce la o expunere

crescutăla vibrații pe toatăperioada de funcționare.

Pentru a estima cu precizie expunerea la vibrații, ia în considerare

perioadele când echipamentul este oprit sau când este pornit, dar nu

este în uz. Dupăce toți factorii au fost evaluate cu atenție, expunerea

totalăa vibrațiilor poate fi semnificativ mai mici.

Pentru a proteja utilizatorul împotriva efectelor vibrațiilor, trebuie

implementate măsuri suplimentare de siguranță, cum ar fi: întreținerea

periodicăa dispozitivului și a instrumentelor de lucru, protejarea

temperaturii corespunzătoare a mâinilor și organizarea corectăa muncii.

DEPANARE

Înainte de a contacta serviciul, asigurați-văcăați verificat

următoarele:

ProblemăCauza posibila Soluţie

Mașina de spălat

nu pornește

1. Fărăputere

2. Tensiune de alimentare

incorectă.

3. Inelul de blocare al pompei

este prea strâns.

1. Contactați serviciul

pa insuficientă,

presiune de

funcționare

neuniformă

1. Filtrul este blocat

2. Conexiunea de admisie nu

este corectă, aer în conducta

de admisie.

3. supapa este blocată

1. Curăţaţi filtrul.

2. Verifica

i conexiunea, strânge

garnitura. Verificați dacăfurtunul

este înfundat sau dacănu este

suficientăapăde admisie.

4. Duza de refulare nu este

netedă.

3. Curăţaţi supapa şi reinstalaţi-o

4. Contactați serviciul

Se scurge apădin

pompă

Sunt acceptabile 3 picături

de apăîn fiecare minut, dar

dacăse scurge mai multă

apă, garnitura poate fi uzată.

1. Contactați serviciul

Motorul se opre

brusc

1. Controlul presiunii a

declanșat.

2. Este posibil ca protectorul

termic săfi oprit motorul

pentru a preveni

supraîncălzirea.

1. Verificați dacăduza de refulare

este blocată. Curățați duza

2. Opriți mașina de spălat, lăsa

mașina săse răceascăcâteva

minute.

3. Contactați serviciul

Protecția electrică

a declanșat

1. Valoarea siguran

ei prea

mică

1. Schimbați valoarea curentăa

siguranței.

2. Mașina de spălat poate fi uzată

sau deteriorată.

3. Puteți încerca sălucrați fărăun

prelungitor.

Aparatul vibrează1. Aer în furtun/pompa de

admisie

2. Alimentare insuficientăcu

apăde la robinet

3. Duza blocatăparțial

4. Filtru de apăînfundat

5. Un furtun rupt

1. Lăsați mașina săfunc

ioneze cu

scurgerea deschisăpânăcând

presiunea de func

ionare revine la

normal.

2. Verificați dacăapa de intrare

respectăparametrii solicitați.

3. Curăţaţi duza.

4. Curăţaţi filtrul.

5. Îndreptați furtunul.

Mașina de spălat

porne

te, dar nu

iese apă

1. Pompă/furtun sau

accesorii înghețate

2. Fărăalimentare cu apă

3. Filtru de apăînfundat

4. Duza blocată

1. A

tepta

i ca pompa (pompele) sau

accesoriile săse dezghețe.

2. Conectați alimentarea cu apă.

3. Curăţaţi filtrul.

4. Curăţaţi duza.

PROTECTIA MEDIULUI

Produsele alimentate electric nu trebuie aruncate împreunăcu de

eurile

menajere, ci trebuie aruncate în instalații adecvate. Informa

iile privind

eliminarea sunt furnizate de distribuitorul produsului sau de autorită

ile

locale. De

eurile de echipamente electrice

i electronice con

in substan

care nu sunt neutre pentru mediul natural. Echipamentele nereciclate

reprezintăo potențialăamenințare pentru mediu și sănătatea umană.

"Grupa Topex Spółka z ograniczonąodpowiedzialnością" Spółka komandytowa cu sediul

social în Varșovia, ul. Pograniczna 2/4 (în continuare: "Grupa Topex") informeazăcătoate

drepturile de autor asupra conținutului acestui manual (în continuare: "Manualul"), inclusiv

textul, fotografiile, diagramele, desenele și compozițiile sale aparțin exclusiv grupului

Topex și sunt supuse protecției juridice în conformitate cu Legea din 4 februarie 1994

privind dreptul de autor și drepturile conexe (adicăJurnalul de legi din 2006 nr. 90 articolul

631, cu modificările ulterioare). Copierea, prelucrarea, publicarea, modificarea în scopuri

comerciale a întregului manual și a elementelor sale individuale, fărăconsimțământul

exprimat în scris de Grupa Topex, este strict interzisăși poate duce la răspundere civilă

și penală.

NÁVOD K OBSLUZE (ORIGINÁL)

Tlaková myčka 04-705

POZOR: PŘED POUŽITÍM SPOTŘEBIČE SI POZORNĚPŘEČTĚTE

TENTO NÁVOD A USCHOVEJTE TENTO NÁVOD PRO DALŠÍ

POUŽITÍ.

Podrobné bezpečnostní předpisy

BEZPEČNOSTNÍ PODMÍNKY PRO TLAKOVÉ MYČKY

VAROVÁNÍ!

Při používání zařízení dodržujte bezpečnostní předpisy. Pro vaši

vlastní bezpečnost a bezpečnost třetích stran si před zahájením

práce přečtěte tento návod. Uschovejte si prosím tento návod pro

budoucí použití.

VAROVÁNÍ!

Myčka je určena pro použití s čisticími prostředky určenými pro tento

typ zařízení. Použití jiných čisticích prostředkůmůže nepříznivě

ovlivnit bezpečnost spotřebiče. Jako čisticí prostředek nepoužívejte

kyseliny, benzín, petrolej nebo jiné hořlavé kapaliny. Je možné

používat pouze čisticí prostředky pro domácnost (pH 6 ÷ 8).

Nepoužívejte zařízení v blízkosti jiných osob, pokud nemají na sobě

ochranný oděv.

Vysokotlaký proud vody může být nebezpečný, pokud není

používán správně. Proud nesmí směřovat na osoby, zvířata,

elektrická zařízení a samotné zařízení.

Nemiřte tryskou na sebe nebo jiné osoby, abyste čistili oblečení

nebo boty.

Vysokotlakou myčku by neměly používat děti ani nezaškolené

personál.

Table of contents

Languages:

Popular Pressure Washer manuals by other brands

Black & Decker

Black & Decker PW2100SPB quick start guide

Craftsman

Craftsman 580.752192 Operator's manual

Kärcher

Kärcher K 5.700 Original instructions

Stanley

Stanley Fatmax SXPW2823K instruction manual

Bavaria

Bavaria BHP 1333 Original operating instructions

Sealey

Sealey PWTF2200 manual

Kärcher

Kärcher K 330 M Operator's manual

Makita

Makita HW001G instruction manual

Craftsman

Craftsman 580.752080 Operator's manual

Chicago Electric

Chicago Electric 47761 Assembly and operating instructions

Kärcher

Kärcher K 2.100 manual

North Star

North Star M157594AF.1 owner's manual

Black & Decker

Black & Decker BW18 Original instructions

Vytronix

Vytronix PW1500 instruction manual

Black Max

Black Max 2800 PSI Operator's manual

Alto

Alto Speed 4050 X-TRA instruction manual

Bosch

Bosch UniversalAquatak 125 Original instructions

Kärcher

Kärcher HDS 8/18-4 C Original instructions

NEO TOOLS 04-705 User manual

Popular Pressure Washer manuals by other brands
