newform X-T Series User manual

istruzioni
instructions
instructions de montage
Bedienungsanleitung
instrucciones
4208-4200
4209-4201
4223
4204-4205
X-T

2
•Il presente manuale è parte integrante del prodotto.
•E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.
•Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.
•
•
•Non disperdere resti di imballaggio nell’ambiente.
•Non creare ostacoli al passaggio dell’acqua.
•Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare
•Soprattutto nel caso di nuove installazioni, onde evitare che impurità o detriti possano giungere all’interno della rubinetteria
dando origine a problemi di funzionamento, spurgare l’impianto prima di mettere in esercizio i prodotti.
•Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.
•atore.
AVVERTENZE PER L’ USO E LA MANUTENZIONE
I
•Das vorliegende Handbuch ist Bestandteil des Produktes.
•Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.
•Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das
Produkt zu montieren und anzuwenden.
•Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.
•Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.
•Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.
•Die Wasserdurchgänge nicht verstopfen.
•
beschädigt wird.
•Vorallem, wenn es sich um neue Installationen handelt sollte man, bevor man die neuen Produkte in Betrieb nimmt, die Anlage
reinigen, um zu verhindern, dass Verunreinigungen und Ablagerungen in die Armaturen gelangen, welche Funktionsstörungen
verursachen könnten.
•Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.
•Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.
HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG
D
•This manual is an integral part of the product.
•Keep it in good conditions and at hand throughout product’s life.
•We recommend reading carefully this manual and all the instructions contained before using and installing the product.
•
•The manufacturer is not liable in case of use of the product with purposes other than those provided for.
•Do not leave the residues of the packaging in the home environment.
•
•Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.
•Especially with new installations, in order to prevent impurities or debris penetrating into the tap and causing working problems,
purge the system before activating the mixer.
•Clean only with water and soap. Carefully rinse and dry with a soft cloth.
•
WARNINGS FOR THE USE AND MAINTENANCE
GB
•El presente manual es parte integrante del producto.
•Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.
•Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar el
producto.
•
•
previstas.
•No tiren los restos de los embalajes al medio ambiente. No creen obstáculos de ninguna forma el pasaje de agua.
•Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían
•Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo
causando problemas de funcionamiento, purgar la instalación antes de poner en funcionamiento el producto.
•Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.
•
ADVERTENCIAS PARA EL USO Y MANUTENCIÓN
E
•Ce manuel est une partie intégrante du produit.
•Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.
•Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le produit.
•
•Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.
•Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.
•Ne pas faire obstacle au passage de l’eau.
•
les surfaces.
•causer
des problèmes de fonctionnement, purger le système avant d’activer les produits.
•Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.
•ux
de raccordement.
AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN
F
2

3

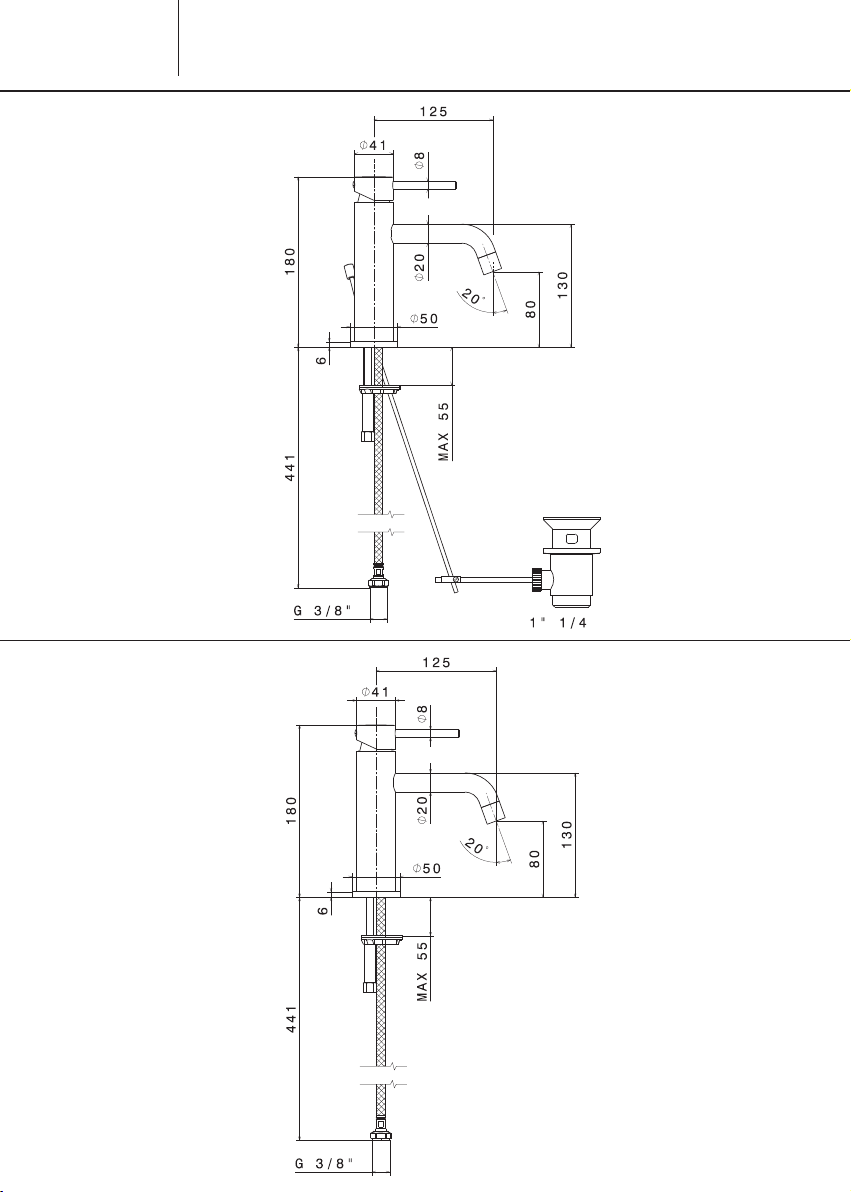

DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA
4200
4208
X-T

4

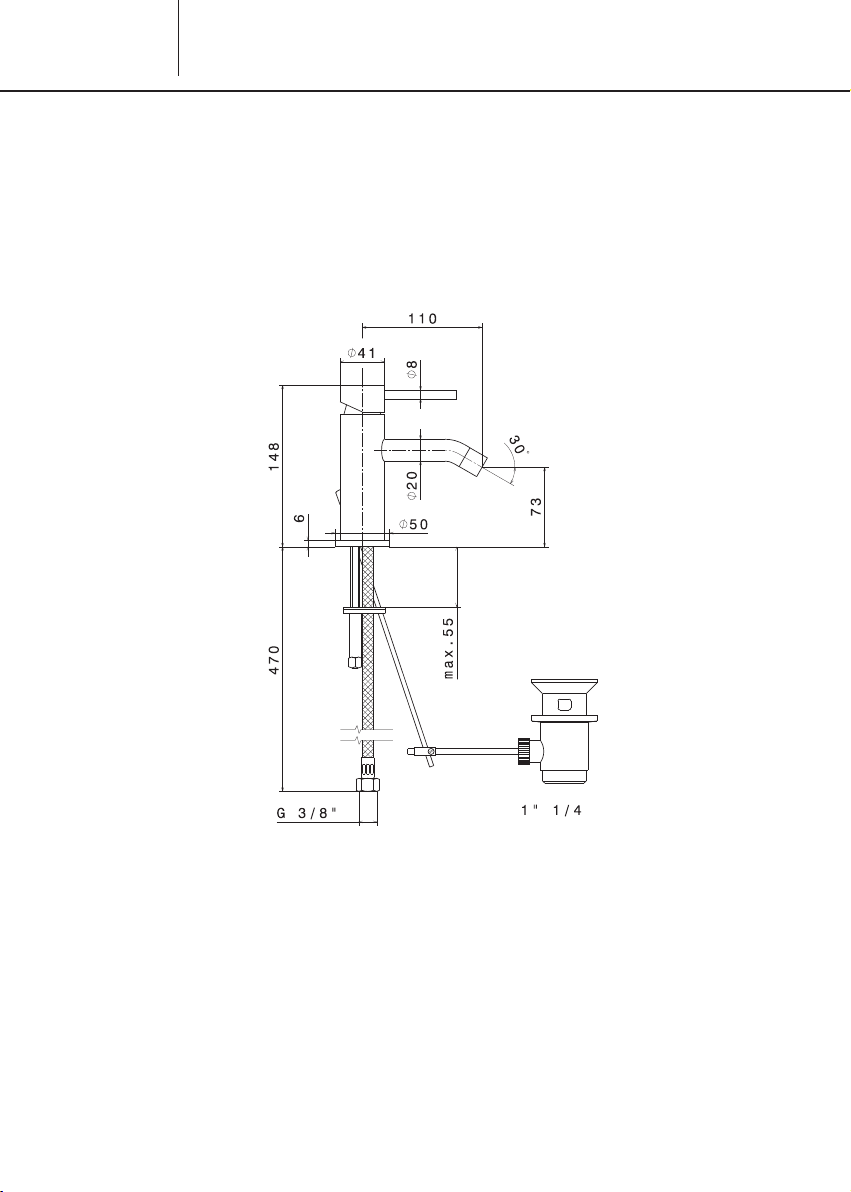

DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA
4201
4209
X-T

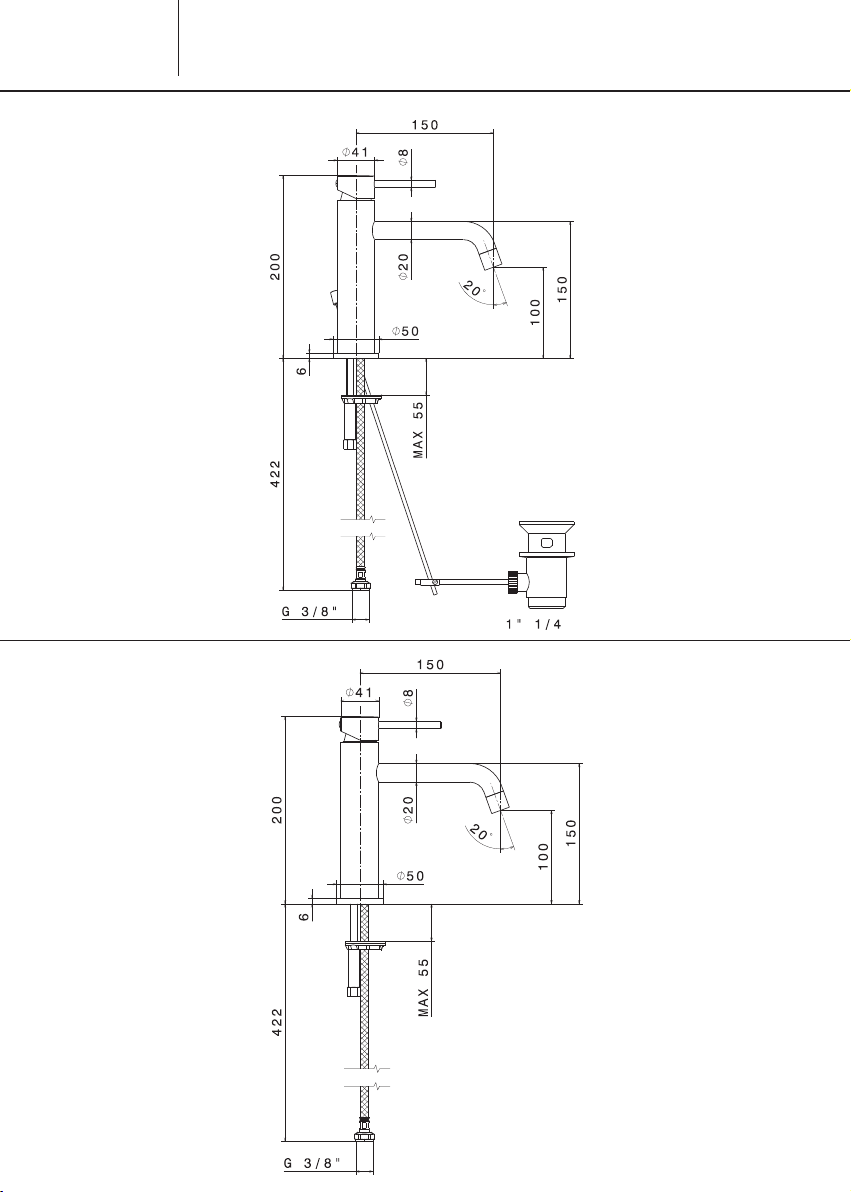

DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA
4205
4204
X-T
5

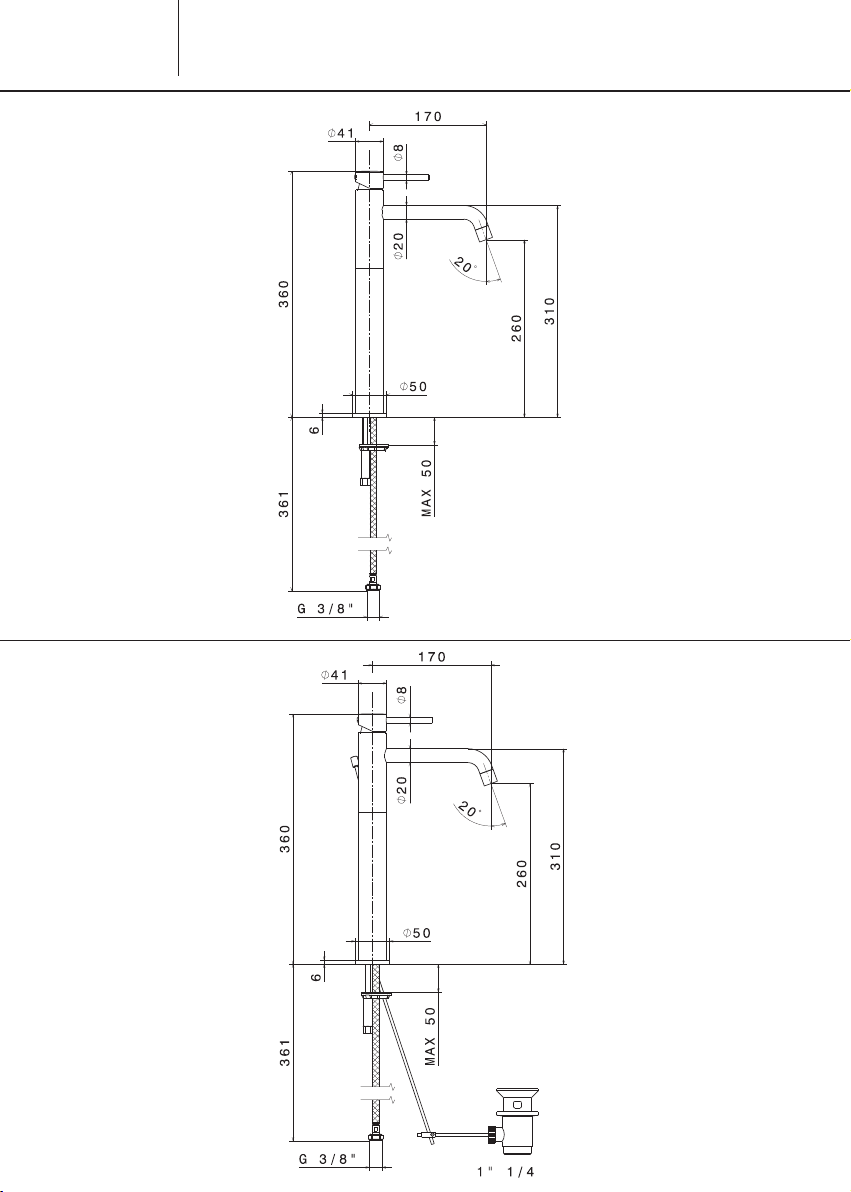

DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE
REFERENZANGABEN_ DATOS DE REFERENCIA
4223
X-T
6

X-T

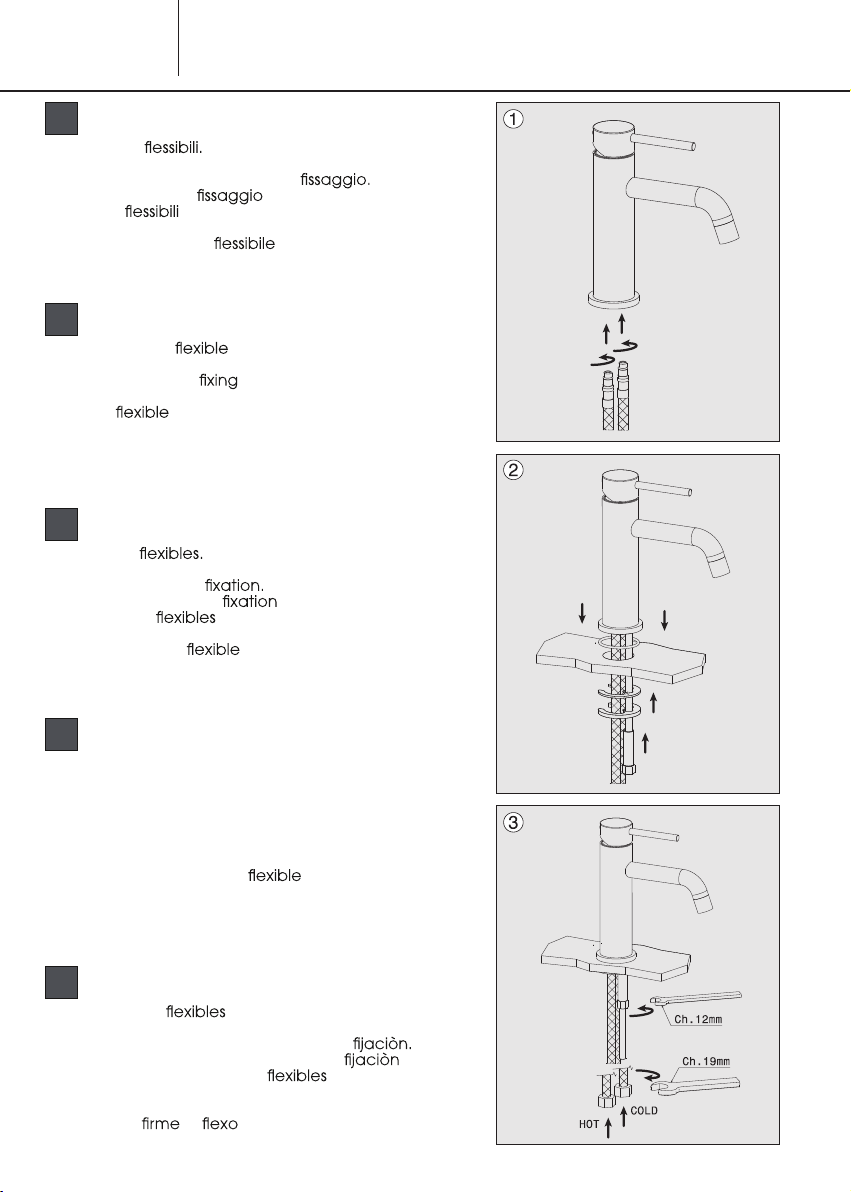

PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INTALLATION_
INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE
I
1- Avvitare i
2- Collocare il rubinetto sul piano del lavabo e
posizionare inferiormente il set di
3- Serrare i dadi di e collegare corret-
tamente i alla rete di alimentazione.
ATTENZIONE: Durante l’allacciamento alla rete
idrica, tenere fermo il per evitare che si
sviti dal corpo del rubinetto.
1- Screw on the hose.
2- Place the tap on the surface of the washba-
sin and position the set below.
3- Tighten the fastening nut and correctly con-
nect the hoses to the water supply.
WARNING: During the connection to the wa-
ter network, keep the hose steady to prevent it
from unscrewing from tap’s body.
GB
F
1- Visser les
2- Placer le robinet sur le plan du lavabo et pla-
cer dessous le kit de
3- Serrer les écrous de et raccorder cor-
rectement les à l’installation d’eau.
ATTENTION: Pendant la connexion au réseau
hydrique, tenir le immobile pour éviter
qu’il se dévisse du corps du robinet.
D
1- Die Schläuche festschrauben.
2- Den Wasserhahn auf dem Waschbecken und
den Befestigungssatz darunter positionieren.
3- Die Befestigungsmuttern anziehen und die
Schläuche korrekt an das Versorgungsnetz an-
schließen.
ACHTUNG: Während des Anschließens dem
elektrischen Netz soll der Schlauch fest
gehalten werden,um zu vermeiden, dass er sich
von dem Mischerkörper herausschraubt.
E
1- Atornillar los
2- Apoyar el grifo sobre el plano del lavatorio y
por debajo del mismo colocar el set de
3- Cerrar fuertemente las tuercas de y
conectar correctamente los a la red de
alimentaciòn.
CUIDADO: Durante la conexión a la red hídrica
mantengan el para evitar que se de-
stornille del cuerpo del grifo.
7

X-T
INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN
INSTANDHALTUNG_ MANTENIMIENTO
E
REEMPLAZO DEL CARTUCHO
Quiten el tapón (1), destornillen el tornillo de
(2) y extraigan la maneta (3). Destornillen la virola de
(4) y remuevan el cartucho (5).
LIMPIEZA DEL FILTRO AIREADOR
Destornillen el aireador (6) y soplen en ello para
eliminar los eventuales residuos de suciedad.Les acon-
sejamos que limpien el después de la primera
utilización y que repitan periódicamente la operación
para evitar una reducción del caudal.
MANTENIMIENTO
Les recomendamos, además, que limpien los grifos utilizan-
do exclusivamente agua y jabón, evitando el empleo de
detergentes abrasivos (en polvo o líquidos),esponjas abrasi-
vas u otros productos que contienen alcohol,ácidos u otras
sustancias agresivas. La Newform s.p.a. no responderà de
los daños causados por el incumplimiento de tales reglas.
D
WECHSEL DER KARTUSCHE
Den Stopfen (1) entfernen, die Befestigungsschraube (2) ab-
schrauben und den Handgriff (3) herausnehmen.Den Befesti-
gungsring (4) abschrauben und die Kartusche (5) entfernen.
REINIGUNG DES LUFTFILTERS
Den (6) herausschrauben und ihn blasen, um die
evtl. Rückstände von Verschmutzung zu entfernen. Es ist
ratsam, den Filter nach dem ersten Einsatz zu reinigen und
danach die Reinigungsoperationen regelmäßig durch-
zuführen, um eine Minderung der Strömung zu vermeiden.
INSTANDSETZUNG
Es ist überdies ratsam,die Hähne nur mit Wasser und Seife zu rei-
nigen, und keine abrasive Reinigungsmittel (in Pulver bzw. Flüs-
sigkeit), schleifende Schwämme oder weitere Produkte, die Al-
kohol, Säuren oder aggressive Stoffe enthalten, zu verwenden.
Die Firma Newform S.p.A. haftet nicht für Schäden, die durch
Nichtbeachtung solcher Vorschriften verursacht werden.
INSTANDHALTUNG
I
SOSTITUZIONE DELLA CARTUCCIA
Togliere il tappino (1), svitare la vite
la maniglia (3). Svitare la ghiera di (4) e togliere
la cartuccia (5).
PULIZIA DEL FILTRO AERATORE
Svitare il aeratore (6) e per eliminare even-
tuali residui di sporco.Si consiglia di pulire dopo il primo
utilizzo e di ripetere periodicamente tale operazione
onde evitare riduzioni di portata.
MANTENIMENTO
Si raccomanda inoltre di eseguire la pulizia dei rubinet-
ti esclusivamente con acqua e sapone, evitando l’im-
piego di detersivi abrasivi (in polvere o liquidi), spugne
abrasive o altri prodotti contenenti alcool, acidi od al-
tre sostanze aggressive. La Newform s.p.a. non rispon-
derà dei danni causati dall’inosservanza di tali regole.
INTERVENTI DI MANUTENZIONE
F
REMPLACEMENT CARTOUCHE
Enlever le bouchon (1), dévisser la vis de (2) et
extraire la poignée (3). Dévisser la virole de (4)
et enlever la cartouche (5).
NETTOYAGE DU FILTRE AERATEUR
Dévisser le aérateur (6) et le pour éliminer
les éventuels résidus de saleté.On conseille de nettoyer
après le premier emploi et de répéter périodiquement
cette opération d’éviter des réductions de débit.
ENTRETIEN
On recommande en plus d’effectuer le nettoyage des
robinets exclusivement avec de l’eau et du savon, évi-
tant l’emploi de détergents abrasifs (en poudre ou li-
quides), d’éponges abrasives ou d’autres produits con-
tenant de l’alcool, des acides ou d’autres substances
agressives.La Maison Newform s.p.a.ne répond pas des
dommages causés par l’inobservation de ces règles.
INTERVENTIONS D’ENTRETIEN
CARTRIDGE REPLACEMENT
Remove the plug (1), unscrew the fastening screw (2)
and remove the handle (3). Unscrew the fastening ring
nut (4) and remove the cartridge (5).
AERATOR FILTER CLEANING
Unscrew the aerator (6) and blow into it to remove
any dirt residues. We recommend cleaning after the
use and periodically repeating this operation in or-
der to avoid rate reductions.
MAINTENANCE
In addition we recommend cleaning the taps exclusively
with water and soap,avoiding using abrasive detergents
(in powder or liquid), abrasive sponges or other products
containing alcohol,acids or other aggressive substances.
Newform s.p.a. will not respond to any damages caused
by failure to observe the above rules.
MAINTENANCE
GB
8

X-T
9
RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
14720
16951
17350
10698
15652
16151
12160
220
16025
13367
15092
15091
16992
10627
15082
15081
13503
16711
CH042
4208
4200
4209
4201
4204
4205
4223

X-T
