68040C
DELUXE
68055

2
•Il presente manuale è parte integrante del prodotto.
•E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto.
•Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto.
•L’installazione dovrà essere effettuata da personale qualicato, conformemente ai regolamenti in vigore.
•Per tutti gli articoli da incasso, testare l’impianto (entrate/uscite), prima di completare il rivestimento esterno.
•Il costruttore declina ogni responsabilità in caso di utilizzazione del prodotto con nalità diverse da quelle previste.
•Non disperdere resti di imballaggio nell’ambiente.
•Non creare ostacoli al passaggio dell’acqua.
•Evitare, in ogni caso, l’utilizzo di spugne metalliche o abrasive o di detergenti o prodotti abrasivi che potrebbero danneggiare le
superci.
•Soprattutto nel caso di nuove installazioni, onde evitare che impurità o detriti possano giungere all’interno della rubinetteria dando
origine a problemi di funzionamento, spurgare l’impianto prima di mettere in esercizio i prodotti.
•Pulire esclusivamente con acqua e sapone. Risciacquare abbondantemente e asciugare con un panno morbido.
•Si consiglia, per una più lunga durata del miscelatore e della cartuccia, l’installazione di rubinetti ltro a monte del miscelatore.
AVVERTENZE PER L’ USO E LA MANUTENZIONE
IT
•Das vorliegende Handbuch ist Bestandteil des Produktes.
•Es soll im Handbereich und in perfektem Zustand während des ganzen Lebenszyklus des Produktes aufbewahrt werden.
•Es ist empfehlenswert, das vorliegende Handbuch und alle darin enthaltenen Informationen sorgfältig zu lesen, bevor das Produkt zu
montieren und anzuwenden.
•Die Montage soll von Fachpersonal unter Beachtung der gültigen Vorschriften durchgeführt werden.
•Bei allen Einbauartikeln ist es ratsam, dass man die Anlage auf korrekte Funktionstätigkeit überprüft (Eingänge/Ausgänge) überprüft,
bevor man die externe Verkleidung vervollständigt.
•Der Hersteller lehnt jegliche Verantwortung für die unsachgemässe Verwendung des produktes ab.
•Keine Rückstände der Verpackung im haushaltsbereich unbewacht lassen.
•Die Wasserdurchgänge nicht verstopfen.
•Keine Metall- bzw. Abrasive schwammen, Reinigungsmittel und Schleifmittel verwenden, um zu vermeiden, dass die Oberäche
beschädigt wird.
•Vorallem, wenn es sich um neue Installationen handelt sollte man, bevor man die neuen Produkte in Betrieb nimmt, die Anlage
reinigen, um zu verhindern, dass Verunreinigungen und Ablagerungen in die Armaturen gelangen, welche Funktionsstörungen
verursachen könnten.
•Nur mit Wasser und Seife reinigen, sorgfältig ausspülen und mit einem weichen Tuch austrocknen.
•Zu einer längeren Dauer des Mischers und der Kartusche, wird es empfohlen, Untertisch-Filterhähne zu installieren.
HINWEISE FÜR DIE VERWENDUNG UND REINIGUNG
DE
•This manual is an integral part of the product.
•Keep it in good conditions and at hand throughout product’s life.
•We recommend reading carefully this manual and all the instructions contained before using and installing the product.
•The installation should be made by qualied staff in compliance with regulations in force.
•As concerns the built-in items, test the system (inlets/ outlets) before completing the external covering.
•The manufacturer is not liable in case of use of the product with purposes other than those provided for.
•Do not leave the residues of the packaging in the home environment.
•Do not hinder the water ow.
•Totally avoid using metallic or abrasive sponges and detergents or abrasive products in order not to damage the surfaces.
•Especially with new installations, in order to prevent impurities or debris penetrating into the tap and causing working problems, purge
the system before activating the mixer.
•Clean only with water and soap. Carefully rinse and dry with a soft cloth.
•In order to maintain the mixer and its cartridge in the best and long-lasting conditions, we suggest to t under-top valves with lter.
WARNINGS FOR THE USE AND MAINTENANCE
EN
•El presente manual es parte integrante del producto.
•Es necesario guardar el manual en buen estado y durante todo el ciclo de vida del producto.
•Les aconsejamos que lean con cuidado el presente manual y todas las disposiciones contenidas antes de utilizar e instalar el
producto.
•La instalación tendrá que ser efectuada por personal calicado conformemente a los reglamentos en vigor.
•Antes de nalizar el revestimiento exterior, ensayen la instalación (entradas / salidas) de todos los artículos por empotrar.
•El constructor declina todo tipo de responsabilidad en caso de utilización del producto con nalidades diferentes de aquellas
previstas.
•No tiren los restos de los embalajes al medio ambiente.
•No creen obstáculos de ninguna forma el pasaje de agua.
•Eviten, de todas formas, la utilización de esponjas metálicas o abrasivas o detergentes o productos abrasivos que podrían perjudicar
las supercies.
•Sobre todo en caso de nuevas instalaciones, para evitar que impurezas o residuos puedan alcanzar el interior del grifo causando
problemas de funcionamiento, purgar la instalación antes de poner en funcionamiento el producto.
•Limpien exclusivamente con agua y jabón. Enjuaguen abundantemente y sequen con un trapo limpio.
•Se recomienda, para una mayor duración del mezclador y su cartucho, la instalación de ltros agua arriba del mezclador.
ADVERTENCIAS PARA EL USO Y MANUTENCIÓN
ES
•Ce manuel est une partie intégrante du produit.
•Il faut le conserver en bon état et à portée pendant tout le cycle de vie du produit.
•Nous conseillons de lire attentivement ce manuel et toutes les consignes qui s’y trouvent avant d’utiliser et d’installer le produit.
•L’installation devra être effectuée par du personnel qualié et conformément aux réglementations en vigueur.
•En cas de tous les articles à encastrer, tester le système (entrées/sorties) avant de terminer le revêtement externe.
•Le constructeur décline toute responsabilité en cas d’utilisation du produit dans des buts différents de ceux prévus.
•Ne pas abandonner les résidus de l’emballage dans l’environnement domestique.
•Ne pas faire obstacle au passage de l’eau.
•Éviter absolument d’utiliser des éponges métalliques ou abrasives et des détergents ou produits abrasifs an de ne pas abîmer les
surfaces.
•Surtout en cas de nouvelles installations, et an d’éviter que des impuretés ou des débris arrivent à l’intérieur du robinet et causer des
problèmes de fonctionnement, purger le système avant d’activer les produits.
•Nettoyer uniquement à l’eau et au savon. Rincer soigneusement et sécher avec un chiffon doux.
•On conseille, pour une plus longue durée du mitigeur et de la cartouche, l’installation de robinets ltre sur les exibles/tuyaux de
raccordement.
AVERTISSEMENTS POUR L’UTILISATION ET ENTRETIEN
FR

3
•Данное руководство является неотъемлемой частью изделия.
•Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия.
•Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой
изделия.
•Установка должна выполняться квалифицированным персоналом в соответствии с действующими правилами.
•Необходимо протестировать работу системы входа/выхода воды всех встроенных элементов до завершения внешней отделки.
•Производитель снимает с себя всякую ответственность в случае использования продукта в целях, отличных от предусмотренных.
•Не выбрасывайте упаковку в окружающую среду.
•Не создавайте препятствий потоку воды.
•Избегайте использования металлических или абразивных губок или абразивных моющих средств, которые могут повредить
поверхности.
•Попадания грязи или посторонних предметов в смесители особенно в новых установках, может привести к проблемам
функционирования. Прочистите систему перед вводом изделий в эксплуатацию.
•Чистить только водой с мылом. Тщательно промыть и высушить мягкой тканью.
•Чтобы продлить срок службы смесителя и картриджа, мы рекомендуем устанавливать фильтры перед смесителем.
РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
RU
•Denna manual är en integrerad del av produkten.
•Den måste förvaras i gott skick och under hela produktens livslängd.
•Det rekommenderas att du noga läser denna manual och alla bestämmelserna i den, innan du använder och installerar produkten.
•Installationen ska utföras av kvalicerad personal i överensstämmelse med gällande förordningar.
•För alla inbyggnadsartiklar måste systemet (ingångar/utgångar) testas, innan den yttre beläggningen slutförs.
•Tillverkaren avsäger sig allt ansvar för användning av produkten i andra syften än de, som förutsetts.
•Kassera inte förpackningsrester i miljön.
•Skapa inte hinder för vattnets passage.
•Undvik, i vilket fall som helst, användning av svampar i metall, eller som skulle kunna nöta, eller nötande rengöringsmedel eller produkter,
som skulle kunna skada ytorna.
•Framför allt, vid nya installationer, för att förhindra att smuts eller skräp skulle kunna tränga in på kranarnas insida och ge upphov till problem
vid användning, ska systemet tappas ur innan produkten tas i bruk.
•Rengör uteslutande med tvål och vatten Skölj rikligt och torka med en mjuk trasa.
•För att blandaren och patronen ska vara så länge som möjligt, rekommenderas det att du installerar lterkranar ovanför blandaren.
VARNINGAR BETRÄFFANDE ANVÄNDNING OCH UNDERHÅLL
SV
•本手册是产品完整不可分割的一部分。
•在产品整个使用寿命期间，请妥善保管手册。
•使用和安装产品前，请仔细阅读本手册，了解手册全部内容。
•产品安装必须由具有资质的人员操作，同时遵守现行规章要求
•外部墙面完成前，所有入墙安装部件均需测试装置（入口/出口）运行
•如将产品用于制造商规定用途之外的其他用途而造成损失，制造商概不承担任何责任
•切勿将剩余包装材料丢弃在环境中。
•切勿阻挡水流通道。
•无论何种情况，避免使用金属丝海绵、研磨性洗涤剂或产品，以免损伤产品表面
•尤其是在产品首次安装后，应避免杂质或碎屑进入管道内部，从而造成运行故障，为此，产品运行前应将设备内清洁干净。
•仅可使用水和肥皂清洁产品。随后用足量清水冲洗，最后再用软布擦干。
•为使混合器和滤芯能够长期使用，建议将水笼头滤网安装在混合器的上游。
使用及维护说明
ZH
AR
.       •
.           •
.             •
.             •
.    (/)        •
.                •
.         •
.      •
.                   •
                    •
.      
.      .     •
.              •
.  

4
DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE
REFERENCIA_СПРАВОЧНЫЕ ДАННЫЕ_REFERENSUPPGIFTER_参考数据_
 
DELUXE
68040C
Si certica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto
(L.166/2009) sono stati accuratamente controllati,assemblati e collaudati nei nostri stabilimenti.

5
DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE
REFERENCIA_СПРАВОЧНЫЕ ДАННЫЕ_REFERENSUPPGIFTER_参考数据_
 
DELUXE
68055
Si certica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto
(L.166/2009) sono stati accuratamente controllati,assemblati e collaudati nei nostri stabilimenti.

6
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL-
LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ УС ТАНОВКА_
INSTALLATIONSPROCEDURER _ 安装程序 _
 
DELUXE
FASE 1_PHASE 1_ÉTAPE 1_ SCHRITT 1_FASE 1_ 1 ЭТАП_FAS 1_步骤一_ 1
Avvitare gli eccentrici al muro (1).Avvitare i decori (2) agli eccentrici.Avvitare le boccole (3) agli eccentrici
interponendo le guarnizioni (4).
Screw the cams (1) to the wall.Screw the décor plates (2) to cams.Screw the bushing (3) to cam interposing
the gasket (4).
Visser les excentriques (1) au mur. Visser les dècors (2) aux excentriques. Visser les douilles (3) au
excentriques en insérant le joint (4).
Zur Mauer die Exzentriker (1) schrauben. Die Leisten (2) zu den Exzentrikern schrauben. Die Buchsen (3) zu
den Exzentriker schrauben,indem man die Dichtungen (4) einfügt.
Atornillar los excéntricos (1) a la pared. Atornillar los ebellecedores (2) a los excéntricos. Atornillar los
casquillos (3) a los excéntricos,introduciendo las juntas (4).
Привинтите эксцентрики к стене (1). Навинтите декоративные накладки (2) на эксцентрики. Привинтите втулки
(3) к эксцентрикам, установив прокладки (4).
Skruva fast excenterfästena på väggen (1). Skruva fast beslagen (2) på excenterfästena. Skruva fast
bussningarna (3) på excenterfästena och för in packningarna (4) emellan.
将偏心件拧紧，安装在墙（1）上。将配饰（2）拧紧在偏心件上。将套筒（3）拧紧在偏心件上，并安装好密封条（4）。
IT
EN
FR
DE
ES
RU
SV
ZH
1

AR
(3)    .   (2)   .(1)     
.(4)      

7
PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL-
LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ УС ТАНОВКА_
INSTALLATIONSPROCEDURER _ 安装程序 _
 
DELUXE
2
FASE 2_PHASE 2_ÉTAPE 2_ SCHRITT 2_FASE 2_2 ЭТАП_FAS 2_步骤二_ 2
Fissare il essibile al corpo (5) e al doccino.
Fix the exible hose to the base (5) and shower.
Fixer le exible au corps (5) et à la douchette.
Den Schlauch am körper (5) und am Brausekopf efestigen.
Fijar el exible al cuerpo (5) y a la lluvia.
Прикрепите шланг к корпусу (5) и лейке для душа.
Fäst slangen vid kroppen (5) ochvid handduschen.
将软管两端分别和淋浴主件（5）和淋浴头固定。
IT
EN
FR
DE
ES
RU
SV
ZH
AR
.  (5)     

8
INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN_ INSTANDHAL-
TUNG_MANTENIMIENTO_ПРОВЕДЕНИЕ ТЕХОБСЛУЖИВАНИЯ _UNDERHÅLLSINGREPP FÖR BYTE
_维护 _   
DELUXE

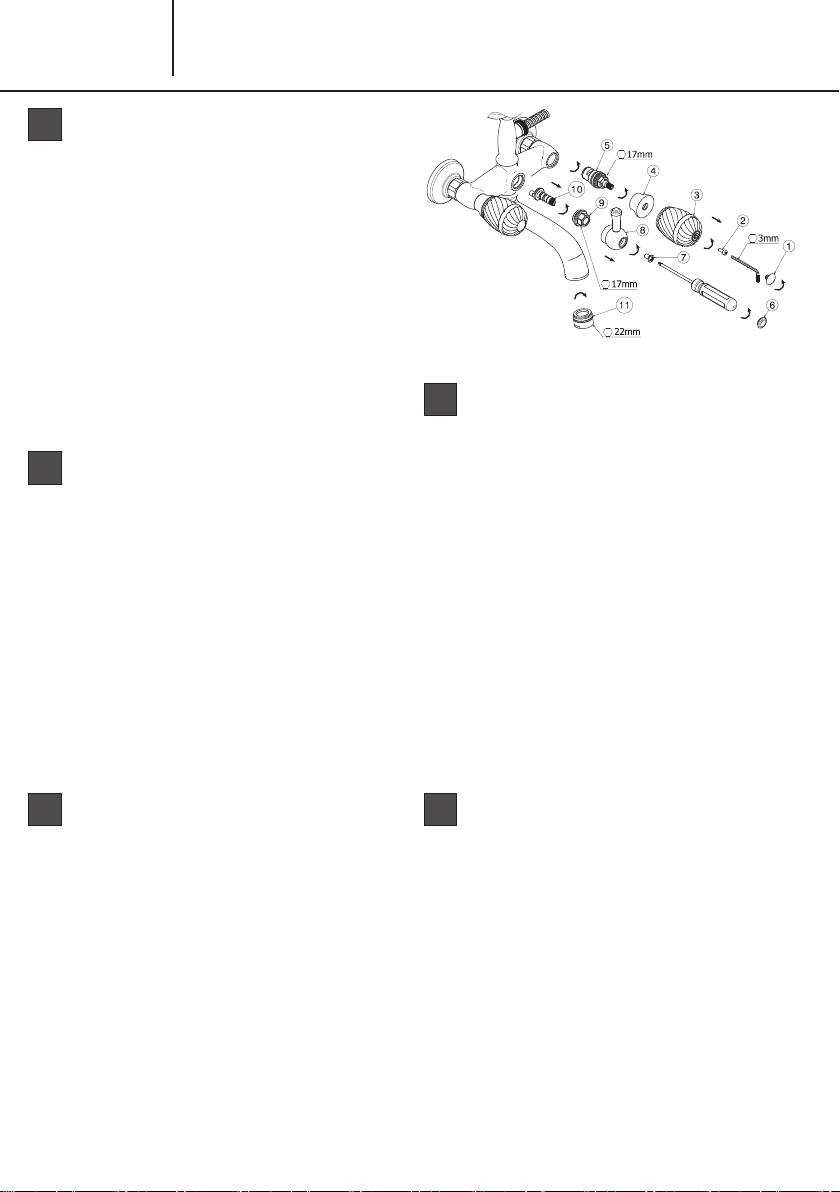

SOSTITUZIONE VITONE
Svitare il tappo di copertura (1), svitare la vite (2) ed estrarre la
maniglia (3).Togliere la boccola (4) svitandola e procedere alla
sostituzione del vitone (5) usando una chiave da 17mm.
PULIZIA DEL FILTRO AERATORE
Svitare il ltro aeratore (11) e sofarlo per eliminare eventuali
residui di sporco. Si consiglia di pulire dopo il primo utilizzo e di
ripetere periodicamente tale operazione onde evitare riduzioni
di portata.
SOSTITUZIONE ASTA DEVIATORE
Togliere il tappo di copertura (6), svitare la vite (7) ed estrarre
la maniglia (8). Togliere la ghiera di ssaggio (9) svitandola e
procedere alla sostituzione dell’asta deviatore (10).
MANTENIMENTO
Si raccomanda inoltre di eseguire la pulizia dei rubinetti
esclusivamente con acqua e sapone, evitando l’impiego
di detersivi abrasivi (in polvere o liquidi), spugne abrasive
o altri prodotti contenenti alcool, acidi od altre sostanze
aggressive. La Newform s.p.a. non risponderà dei danni causati
dall’inosservanza di tali regole.
INTERVENTI DI MANUTENZIONE
IT
HEAD VALVE REPLACEMENT
Unscrew the cover cap (1), unscrew the screw (2) and take the
handle out (3). Unscrew and remove the dome (4) and replace
the screw (5) using a 17mm spanner.
AERATOR FILTER CLEANING
Unscrew the aerator lter (11) and blow into it to remove any
dirt residues. We recommend cleaning after the rst use and
periodically repeating this operation in order to avoid ow rate
reductions.
DIVERTER ROD REPLACEMENT
Remove the cover cap (6), unscrew the screw (7) and take the
handle out (8). Remove the locking ring nut (9) unscrewing it
and proceed with the replacement of the diverter rod (10).
MAINTENANCE
In addition we recommend cleaning the taps exclusively with
water and soap, avoiding using abrasive detergents (in powder
or liquid), abrasive sponges or other products containing
alcohol,acids or other aggressive substances.Newform s.p.a.will
not respond to any damages caused by failure to observe the
above rules.
MAINTENANCE
EN
AUSWECHSELN VOM OBERTEIL
Den Abdeckstopfen (1) herausschrauben, die Schraube (2)
herausschrauben und den Griff (3) herausziehen. Die Buchse
(4) durch Losschrauben entfernen und mit dem Auswechseln
vom Oberteil (5) unter Verwendung eines 17mm-Schlüssels
fortfahren.
REINIGUNG VON LUFTFILTERS
Den Luftlter (11) herausschrauben und ihn blasen, um die
evtl. Rückstände von Verschmutzung zu entfernen. Es ist ratsam,
den Filter nach dem ersten Einsatz zu reinigen und danach die
Reinigungsoperationen regelmäßig durchzuführen, um eine
Minderung der Strömung zu vermeiden.
AUSWECHSELN DER UMSTELLSTANGE
Den Abdeckstopfen (6) entfernen, die Schraube (7)
herausschrauben und den Griff (8) herausziehen. Die zur
Befestigung dienende Gewindehülse (9) durch losschrauben
entfernen und mit dem Auswechseln der Umstellstange (10)
fortfahren.
INSTANDSETZUNG
Es ist überdies ratsam, die Hähne nur mit Wasser und Seife zu
reinigen, und keine abrasive Reinigungsmittel (in Pulver bzw.
Flüssigkeit), schleifende Schwämme oder weitere Produkte, die
Alkohol,Säuren oder aggressive Stoffe enthalten, zu verwenden.
Die Firma Newform S.p.A. haftet nicht für Schäden, die durch
Nichtbeachtung solcher Vorschriften verursacht werden.
INSTANDHALTUNG
DE
SUSTITUCIÓN MONTURA
Destornillen el tapón de cobertura (1), destornillen el tornillo (2)
y extraigan la maneta (3). Desatornillar el casquillo y remplazar
el cartucho con una llave de 17mm.
LIMPIEZA DEL FILTRO AIREADOR
Destornillen el ltro aireador (11) y soplen en ello para eliminar
los eventuales residuos de suciedad. Les aconsejamos que
limpien el ltro después de la primera utilización y que repitan
periódicamente la operación para evitar una reducción del
caudal.
SUSTITUCIÓN VARILLA DESVIADOR
Quiten el tapón de cobertura (6), destornillen el tornillo (7)
y extraigan la maneta (8). Quiten la virola de jación (9),
destornillándola y sustituyan la varilla desviador (10).
MANTENIMIENTO
Les recomendamos, además, que limpien los grifos
utilizando exclusivamente agua y jabón, evitando el empleo
de detergentes abrasivos (en polvo o líquidos), esponjas
abrasivas u otros productos que contienen alcohol, ácidos u
otras sustancias agresivas. La Newform s.p.a. no responderà
de los daños causados por el incumplimiento de tales reglas.
MANTENIMIENTO
ES
REMPLACEMENT DE TÊTE
Dévisser le bouchon de couverture (1), dévisser la vis (2) et
extraire la poignée (3). Enlever la cloche (4) en la dévissant et
procéder au remplacement de la tête en utilisant une clé de
17mm.
NETTOYAGE DU FILTRE AERATEUR
Dévisser le ltre aérateur (11) et le soufer pour éliminer les
éventuels résidus de saleté. On conseille de nettoyer après le
premier emploi et de répéter périodiquement cette opération
an d’éviter des réductions de débit.
REMPLACEMENT DE TIGE DÉVIATEUR
Enlever le bouchon de couverture (6),dévisser la vis (7) et extraire
la poignée (8). Enlever le collier de serrage (9) en le dévissant et
procéder au remplacement de la tige déviateur (10).
ENTRETIEN
On recommande en plus d’effectuer le nettoyage des robinets
exclusivement avec de l’eau et du savon, évitant l’emploi
de détergents abrasifs (en poudre ou liquides), d’éponges
abrasives ou d’autres produits contenant de l’alcool, des acides
ou d’autres substances agressives. La Maison Newform s.p.a. ne
répond pas des dommages causés par l’inobservation de ces
règles.
INTERVENTIONS D’ENTRETIEN
FR

9
INTERVENTI DI MANUTENZIONE_ MAINTENANCE_ INTERVENTIONS D’ENTRETIEN_ INSTANDHAL-
TUNG_MANTENIMIENTO_ПРОВЕДЕНИЕ ТЕХОБСЛУЖИВАНИЯ _UNDERHÅLLSINGREPP FÖR BYTE
_维护 _   
DELUXE
ЗАМЕНА НАЖИМНОГО ВИНТА
Отвинтите заглушку (1), отвинтите винт (2) и снимите ручку (3).
Снимите, отвинтив, втулку (4) и замените кран-буксу (5), используя
ключ на 17 мм.
ОЧИСТКА ФИЛЬТРА АЭРАТОРА
Отвинтите фильтр аэратора (11) и продуйте его, чтобы удалить
возможные остатки грязи. Рекомендуется очищать его после
первого использования и периодически повторять эту операцию,
чтобы избежать снижения производительности.
ЗАМЕНА СТЕРЖЕНЬ ПЕРЕКЛЮЧАТЕЛЯ
Снимите пробку (6), отвинтите винт (7) и снимите ручку (8).
Отвинтите и снимите установочное кольцо (9) и замените
стержень переключателя (10).
УХОД И СОДЕРЖАНИЕ
Кроме этого рекомендуется очищать краны исключительно
водой с мылом, избегая использования абразивных моющих
средств (порошка или жидкости), абразивных губок или других
продуктов, содержащих спирт, кислоты или другие агрессивные
вещества. Компания Newform S.p.A. не несет ответственности за
ущерб, причиненный несоблюдением этих правил.
ПРОВЕДЕНИЕ ТЕХОБСЛУЖИВАНИЯ
RU
BYTE AV KRANÖVERDEL
Skruva loss pluggen (1), skruva loss skruven (2) och dra ut
handtaget (3).Avlägsna bussningen (4) genom att skruva loss
den och byt ut blandarskruven (5) med hjälp av en nyckel på
17 mm.
RENGÖRING AV VENTILATIONSFILTRET
Skruva loss ventilationsltret (11) och blås ur det för att avlägsna
eventuella rester av smuts. Det rekommenderas att du rengör
det efter första användning och att du regelbundet upprepar
detta ingrepp för att undvika ödesminskning.
BYTE AV AVLEDARSTÅNGEN
Avlägsna pluggen (6), skruva loss skruven (7) och dra ut
handtaget (8). Avlägsna låsringen (9) genom att skruva loss
den och byt sen ut avledarstången (10).
UNDERHÅLL
Det rekommenderas dessutom att du rengör kranarna
uteslutande med tvål och vatten och undviker användning av
nötande rengöringsmedel (i pulverform eller ytande), nötande
svampar eller andra produkter, som innehåller alkohol, syror
eller andra aggressiva ämnen. Newform S.p.A. ansvarar inte för
skador, som orsakats av underlåtenhet att följa dessa regler.
UNDERHÅLLSINGREPP FÖR BYTE
SV
更换螺栓
拧开塑料盖（1），松开螺丝（2）并抽出手柄（3）。拧松并除去套
筒（4），使用17毫米扳手更换螺栓（5）。
充气过滤器的清理
拧下充气过滤器 (11)，风吹，清除可能存留的污垢残余。初次使用和
阶段性重复操作后建议进行清理，以避免流量减少。
更换分流管杆
移去塑料盖（6），松开螺丝（7）并抽出手柄（8）。 拧松并移去固
定环螺母（9），更换分流管杆（10）。
维护
另外清理水龙头只能用水和肥皂，避免使用磨蚀洗涤剂（粉状
或液体）、磨蚀海绵或其他含酒精，酸性物质或其他化学制剂物
品。Newform s.p.a. 股份公司对于不遵守规定而导致的损失将不负
任何责任。
维护
ZH
AR
 
 (5)      (4)    .(3)   (2)   (1)   
. 17  
  
          .      (11)   
.  
    
    (9)      .(8)   (7)   (6)    
.(10)  

   (    )             
   .NEWFORM S.p.A  .             
.       
  

10
RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ ЗАПЧАСТИ_
RESERVDELAR_ 备件 _
 
DELUXE
1 28414
2 28473
3 28432
4 10237
5 28434
6 28471
7 14310
8 10956
9 14990
10 14122
11 56
12 13065
13 9496
14 355
68040C
1 28414
2 28473
3 28432
4 10237
5 13065
68055

11
PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ FLÖDESHASTIG-
HETER _ 总量_

DELUXE
0
17,59
24,98
30,76
35,62
39,93
0
10,38
15,03
18,75
21,92
24,67
l/min
l/min
l/min l/min
bar
bar
0
37,10
52,55
64,47
75,00
81,23
l/min
l/min
bar
0
10
20
30
40
50
60
70
80
90
01234 5
0
8
16
24
32
40
01234 5
0
6
12
18
24
30
01234 5
bar l/min 68040C
68040C
68055
bar l/min
bar l/min

L985/3
NEWFORM S.p.A.
via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy
Tel. [phone] (r.a.) www.newform.it [e-mail]
SMALTIMENTO DELL’IMBALLAGGIO
PACKAGING DISPOSAL
ÉLIMINATION DE L’EMBALLAGE
ENTSORGUNG DER VERPACKUNG
ELIMINACIÓN DEL EMBALAJE
УТИЛИЗАЦИЯ УПАКОВКИ
BORTSKAFFANDE AV EMBALLAGET
包装处理
    
SMALTIMENTO DEI COMPONENTI A FINE VITA
DISPOSAL OF THE EOL COMPONENTS
ÉLIMINATION DES COMPOSANTS EN FIN DE VIE
ENTSORGUNG DER BESTANDTEILE AM ENDER DER LEBENSDAUER
ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL
УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ
BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER
理处件元的后束结命寿用使
      
