Noark Ex9UE1 User guide

Ex9UE1
1
Copyright Noark Electric Europe 2014.
All Rights Reserved. www.noark-electric.eu
Surge protective device
Svodič přepětí
Zvodič prepätia
Ogranicznik przepięć
Dispozitiv de protecţie la supratensiune
Überspannungsableiter
Parafoudres
Ограничитель перенапряжений
Арестор(Катодни отводители)
Prenaponska zaštitna jedinica
Viršįtampių ribotuvas
Пристрій захисту від перенапруги
Scaricatore di protezione
Protector de sobretensión
Ex9UE1
2
Mounting instruction
Montážní návod
Montážny návod
Instrukcja montażu
Instructiuni de asamblare
Montageanweisung
Instructions de montage
Инструкция по монтажу
Monteringsanvisning
Istruzioni di montaggio
Instrucciones de montaje
Összeszerelési útmutató
Asennusohjeita
Montage-instructies
Instruções de montagem
Navodila za montažo
Οδηγίες Εγκατάστασης
Инструкции за инсталиране
Monteringsvejledningen
Montažu upute
Montavimo instrukcijos
Instalēšanas instrukcijas
Uputstvo za montažu
Paigaldusjuhendid
Інструкція з монтажу
Ex9UE1
3
Caution: Installation by electricians only
Varování: Montáž pouze osobou s elektrotechnickou kvalikací
Varovanie: Montáž smie vykonávať iba osoba s elektrotechnickou kvalikáciou
Uwaga: Montaż tylko przez uprawnionych instalatorów
Atentie: Instalare numai de catre electricieni
Vorsicht: Montage nur durch Elektrofachkräfte
Attention: Montage uniquement par un électricien
Осторожно: Установка данного оборудования производится только
специалистом – электриком
Attenzione: L‘installazione deve essere eseguita solamente da personale qualicato
Atención: Este dispositivo debe ser manipulado únicamente por personal cualicado
Figyelem: Szerelést kizárólag szakember végezheti
Внимание;Монтаж само от ел.специалисти
Dėmesio: montavimo darbus gali atlikti tik kvalikuotas specialistas-elektrikas
Upozorenje: Montažu izvodi samo stručno lice
Обережно: монтаж виконує виключно електрик
Ex9UE1
4

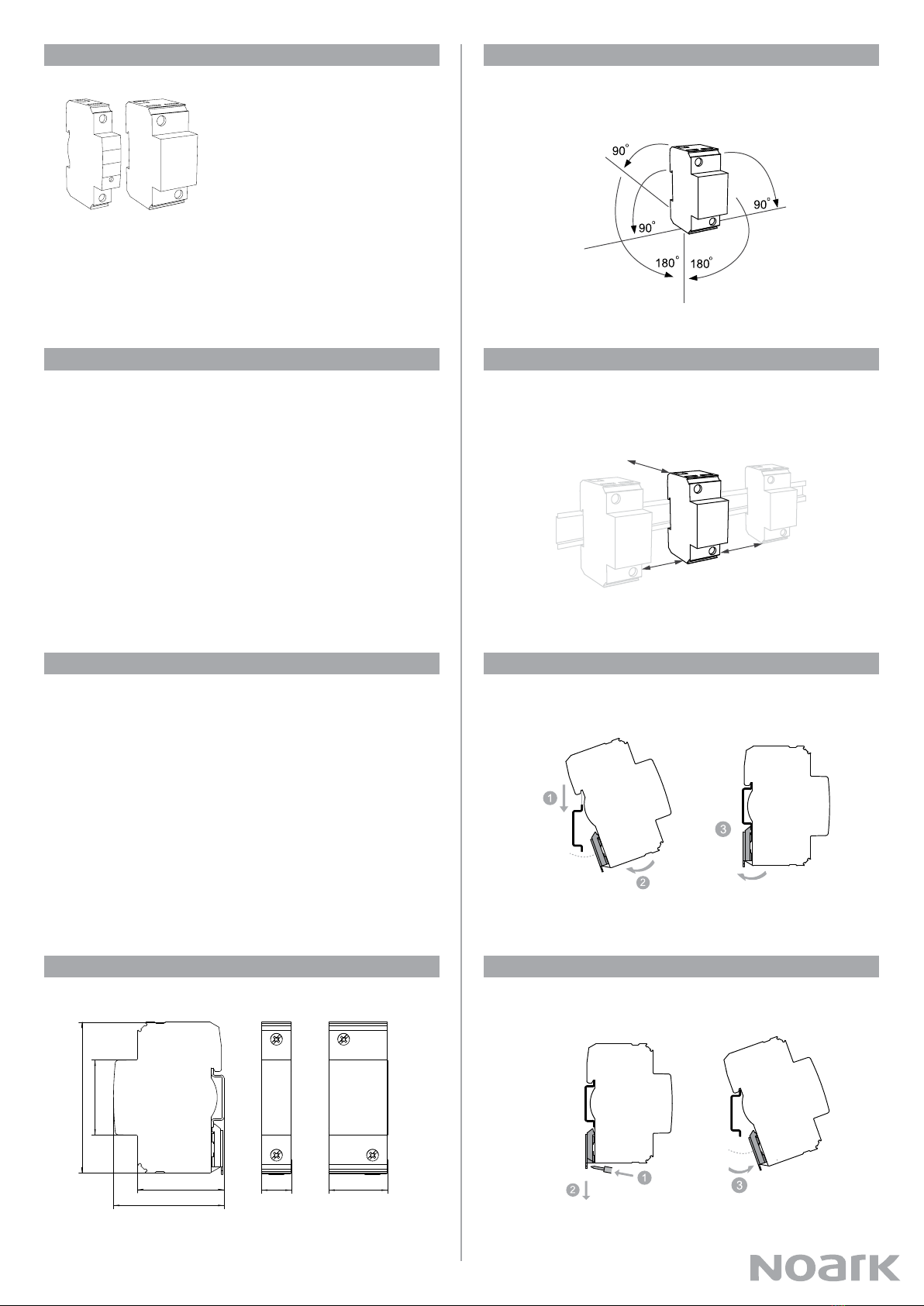

35.817.651.5
65.7
90
45
Ex9UE1
5
Ex9UE1
6
Ex9UE1
7
Ex9UE1
8
35 mm
35 mm
35 mm
0 mm
0 mm
0 mm

Copyright Noark Electric Europe 2014.
All Rights Reserved. www.noark-electric.eu
Ex9UE1
9
Ex9UE1
10
Ex9UE1
11
Ex9UE1
12
L/N( ) N( )/L
N/PE(
)
PE( )/N
Ex9UE1 35 1P 385
Ex9UE1 100 NPE
Ex9UE1 35 1P 385 Ex9UE1 100 NPE
Ø mm210 — 35 mm210 — 50 mm2
Nm 4.5 Nm 8 Nm


F1
F1 ≤ Fmax


L
F1
F2 ≤ Fmax
F1 > F2

L
F2
N / PE / PEN / N / PE / PEN /
F1
F1 > Fmax
L
N / PE / PEN /
F1
F2 > Fmax
F1 > F2
L
F2
N / PE / PEN /

Ex9UE1
13
F1
F1 ≤ Fmax


L
F1
F2 ≤ Fmax
F1 > F2

L
F2
N / PE / PEN /
N / PE / PEN /
F1
F1 > Fmax
L
N / PE / PEN /
F1
F2 > Fmax
F1 > F2
L
F2
N / PE / PEN /



F1
L
F2
PEN
TN-C (1+0)
F1
L
F2
N
TN-S (1+1)
PE
F1
L
F2
N
PE
TN-S (2+0)
L2
PEN
TN-C (3+0)
L3
L1
L2
N
TN-S (3+1)
L3
L1
PE
L2
TN-S (4+0)
L3
L1
N
PE
L2
TT (3+1)
L3
L1
N
EQ
Ex9UE1 35 1P 385
Ex9UE1 100 NPE
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385 Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 100 NPE
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 100 NPE
Ex9UE1 35 1P 385
Ex9UE1 35 1P 385
1x Ex9UE1 35 1P 385
1x Ex9UE1 35 1P 385
+1x Ex9UE1 100 NPE
(1x Ex9UE1 35 1PN)
2x Ex9UE1 35 1P 385
(1x Ex9UE1 35 2P)
3x Ex9UE1 35 1P 385
(1x Ex9UE1 35 3P)
3x Ex9UE1 35 1P 385
+1x Ex9UE1 100 NPE
(1x Ex9UE1 35 3PN)
4x Ex9UE1 35 1P 385
(1x Ex9UE1 35 4P)
3x Ex9UE1 35 1P 385
+1x Ex9UE1 100 NPE
(1x Ex9UE1 35 3PN)
F1
F2
F1
F2
F1
F2
F1
F2

L-N N-PE
IEC / EN EN 61643-11
SPD T1
Un230 / 400 V AC
f50 / 60 Hz
UREF 255 V AC
U
c
385 V AC 260 V AC
In (8/20 µs) 35 kA 100 kA
Iimp (10/350 µs) 35 kA 100 kA
Up@ In4 kV 3 kV
ISCCR
3 kAeff @ 260 V
1.5 kAeff @ 385 V AC -
IPE @ UREF ≤ 0.50 mA ≤ 0.10 mA
IL80 A
Fmax
400 A gG (F1, F2)
-
80 A (F2s) @ 16 mm2
-
Tamb -40 — +85 °C
RH 5 — 95 %
Ex9UE1
14
F1
L
F2
PEN
TN-C (1+0)
F1
L
F2
N
TN-S (1+1)
PE
F1
L
F2
N
PE
TN-S (2+0)
L2
PEN
TN-C (3+0)
L3
L1
L2
N
TN-S (3+1)
L3
L1
PE
L2
TN-S (4+0)
L3
L1
N
PE
L2
TT (3+1)
L3
L1
N
EQ
Ex9UE1 35 1P 385
Ex9UE1 100 NPE
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385 Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 100 NPE
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 35 1P 385 Ex9UE1 35 1P 385
Ex9UE1 100 NPE
Ex9UE1 35 1P 385
Ex9UE1 35 1P 385
1x Ex9UE1 35 1P 385
1x Ex9UE1 35 1P 385
+1x Ex9UE1 100 NPE
(1x Ex9UE1 35 1PN)
2x Ex9UE1 35 1P 385
(1x Ex9UE1 35 2P)
3x Ex9UE1 35 1P 385
(1x Ex9UE1 35 3P)
3x Ex9UE1 35 1P 385
+1x Ex9UE1 100 NPE
(1x Ex9UE1 35 3PN)
4x Ex9UE1 35 1P 385
(1x Ex9UE1 35 4P)
3x Ex9UE1 35 1P 385
+1x Ex9UE1 100 NPE
(1x Ex9UE1 35 3PN)
F1
F2
F1
F2
F1
F2
F1
F2
Copyright Noark Electric Europe 2014.
All Rights Reserved. www.noark-electric.eu
F1
L
F2
N / PE / PEN /
F2s
L
N / PE / PEN /
F1
L
F2
N / PE / PEN /
F2s
L
N / PE / PEN /
