EN - Instruction on mounting and use
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. The hood is conceived for the suction of
cooking fumes and steam and is destined only for domestic
use.
The hood can look different to that illustrated in the
drawings in this booklet. The instructions for use,
maintenance and installation, however, remain the same.
! It is important to conserve this booklet for consultation at
any moment. In the case of sale, cession or move, make
sure it is together with the product.
! Read the instructions carefully: there is important
information about installation, use and safety.
! Do not carry out electrical or mechanical variations on the
product or on the discharge conduits.
! Before proceeding with the installation of the appliance
verify that there are no damaged all components.
Otherwise contact your dealer and do not proceed with
the installation.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.
Caution
WARNING! Do not connect the appliance to the mains until
the installation is fully complete.
Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or knowledge, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated by adults, children
should be monitored to ensure that they do not play with the
appliance.
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance.
Never use the hood without effectively mounted grating!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.
The ducting system for this appliance must not be connected
to any existing ventilation system which is being used for any
other purpose such as discharging exhaust fumes from
appliances burning gas or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.
Accessible parts of the hood may became hot when used with
cooking appliance.
With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH).
This must be completed in accordance with the maintenance
instructions provided in this manual). Failure to follow the
instructions provided in this user guide regarding the cleaning
of the hood and filters will lead to the risk of fires.
Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
We will not accept any responsibility for any faults, damage or
fires caused to the appliance as a result of the non-
observance of the instructions included in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
The symbol on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.
Additional Installation Specifications:
Use only the fixing screws supplied with the product for
installation or, if not supplied, purchase the correct screws
type.
Use the correct length for the screws which are identified in
the Installation Guide.
In case of doubt, consult an authorised service assistance
centre or similar qualified person.
WARNING! Failure to install the screws or fixing device in
accordance with these instructions may result in electrical
hazards.

10
Use
The hood is designed to be used either for exhausting or filter
version.
Ducting version
The hood is equipped with a top air outlet Bfor discharge of
fumes to the outside (exhaust pipe and pipe fixing clamps not
provided). Connect the hood and discharge holes on the walls
with a diameter equivalent to the air outlet (connection flange).
Attention! If the hood is supplied with carbon filter, then it
must be removed.
Filter version
Should it not be possible to discharge cooking fumes and
vapour to the outside, the hood can be used in the filter
version, fitting an activated carbon filter and the deflector F
on the support (bracket) G, fumes and vapours are recycled
through the top grille Hby means of an exhaust pipe
connected to the top air outlet Band the connection ring
mounted on the deflector F(exhaust pipe and pipe fixing
clamps not provided).
Attention! If the hood is not supplied with carbon filter,
then it must be ordered and mounted.
The models with no suction motor only operate in ducting
mode, and must be connected to an external suction device
(not supplied).
The connecting instructions are supplied with the peripheral
suction unit.
Installation
The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
Mounting
The hood is supplied in two versions: model for installation to
the wall and model for installation to the ceiling.
Before beginning installation:
• Check that the product purchased is of a suitable size for
the chosen installation area.
• Remove the charcoal (*) filter/s if supplied (see also
relative paragraph). This/these is/are to be mounted only
if you want lo use the hood in the filtering version.
• Check (for transport reasons) that there is no other
supplied material inside the hood (e.g. packets with
screws (*), guarantees (*), etc.), eventually removing
them and keeping them.
• If possible, disconnect and move freestanding or slide-in
range from cabinet opening to provide easier access to
rear wall/ceiling. Otherwise put a thick, protective
covering over countertop, cooktop or range to protect
from damage and debris. Select a flat surface for
assembling the unit. Cover that surface with a protective
covering and place all canopy hood parts and hardware
in it.
• In addition check whether near the installation area of the
hood (in the area accessible also with the hood mounted)
an electric socket is available and it is possible to
connect a fumes discharge device to the outside (only
suction version).
• Carry out all the masonry work necessary (e.g.
installation of an electric socket and/or a hole for the
passage of the discharge tube).
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this
appliance to the wall. Surface mounting only.
Installation ceiling model (Island)

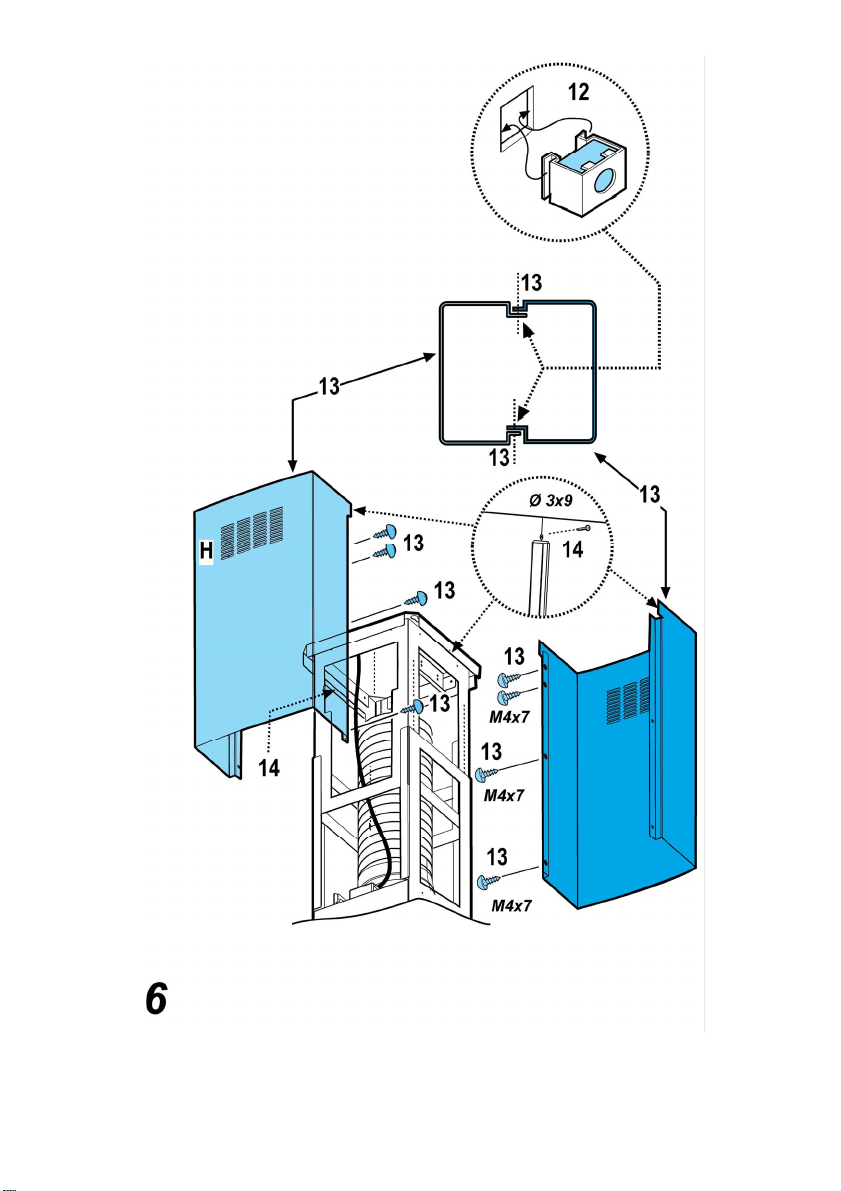

Fig. 5-6-7
1. Adjust the extension of the support structure of the hood.
The final height of the hood depends on this adjustment.
Note: In some cases the upper section of the trellis is
fixed to the lower section with 1 or more screws. Check
and remove them temporarily to allow the adjustment of
the support structure.
2. Fix the two sections with a total of 16 screws (4 per
corner).
Apply 1 or 2 brackets as reinforcement for extensions
greater than the minimum (on the basis of what is
envisaged as equipment).
Note: 1 bracket can already be fixed to the trellis
temporarily with 2 screws during transport. Move it into
the desired position or complete fixing it with 6 additional
screws, as follows:
a. Slightly stretch the brackets to be fixed in order to be
able to apply them outside the structure.

11
b. Position the reinforcement bracket immediately above
the fixing point of the two sections of the structure and fix
with a total of 8 screws (2 per corner).
Fix the second reinforcement bracket, if supplied,in a
position midway between the first reinforcement bracket
and the upper side of the trellis and fix with 8 screws (2
per corner).
Note: check that there is no obstacle to an easy fixing of
the discharge tube (aspiration version) or the deflector
(filtering version) in positioning the reinforcement
bracket(s).
3. Hook the hood to the trellis and make sure that it is
perfectly hooked up. Screw the 16 screws up (4 per
corner) tightly to hook the hood to the trellis.
4. Apply the perforation diagram of the cooking top to the
ceiling vertically (the centre of the diagram must
correspond to the centre of the cooking top and the sides
must be parallel to the sides of the cooking top – the side
of the diagram with the word FRONT corresponds to the
control panel side). Prepare the electrical connection.
5. Make holes as indicated (6 holes for 6 wall dowels – 4
dowels for hooking), and screw 4 screws into the external
holes, leaving a space of about 1 cm between the head
of the screws and the ceiling.
6. Hook the trellis to the ceiling with 4 screws, see operation
4).
7. Screw the 4 screws up tightly.
8. Introduce and screw another 2 screws tightly into the
holes for fixing the safety elements remaining free.
9. Introduce a discharge tube inside the trellis and connect to
the connecting ring of the motor space (discharge tube
and bands not supplied). The discharge tube must be
long enough to reach the exterior (aspiration version) or
the deflector (filtering version).
10. Only for filtering version: mount deflector Fonto the
trellis and fix it with 4 screws to the apposite bracket and
finally connect the discharge tube to the connection ring
placed on the deflector.
11. Connect the electricity to the domestic power. Power
must be supplied only after the installation has been
completed.
12. Put the nuts equipped with fixing hooks inside the
sections of the upper and lower flues in correspondence
with the rectangular slots. A total of 14 nuts should be
mounted.
13. Couple the two upper sections of the flue to cover the
trellis so that one of the slits present on the sections is
placed on the same side of the command panel and the
other on the opposite side.
Screw the two sections up with 8 screws (4 per side –
also see the plan diagram for coupling the two sections).
14. Fix the upper flue set to the trellis near the ceiling with
two screws (one per side).
15. Couple the two lower sections of the flue to cover the
trellis using 6 screws (3 per side - also see the plan
diagram for coupling the two sections).
16. Insert the lower section of the flue into the apposite
housing to cover the motor space and the electrical
connection box completely and fix with two screws from
inside the hood.
17. Apply the 2 tabs (supplied) to cover the fixing points of
the sections of the lower flue (ATTENTION! THE TABS
FOR THE LOWER FLUE ARE RECOGNISABLE
BECAUSE THEY ARE NARROWER AND LESS DEEP).
The larger and deeper tabs are those to use for the upper
flue and are to be cut to measure.
18. Supply the electrical power again acting on the central
electrical panel and check the correct functioning of the
hood.
Installation wall model
When the vapour catcher is disassembled, it must be fixed as
shown in Fig. a,b.

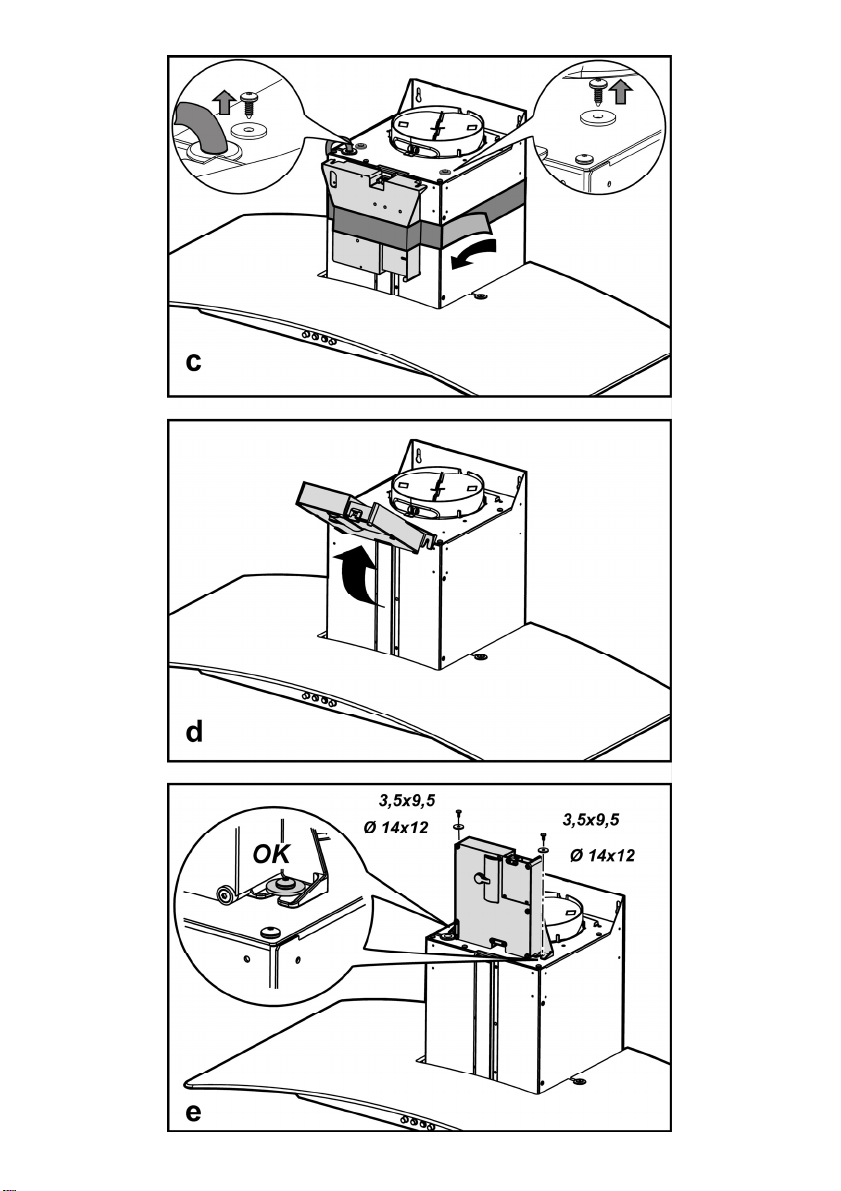

The electric connection box must be assembled as shown in
Fig. c,d,e.
Fig. 9
1. Drawing a line on the wall with a pencil up to the ceiling,
corresponding to the centre line, will make the installation
operations easier.
2. Apply the perforation diagram to the wall: the vertical
centre line printed on the perforation diagram should
correspond to the centre line drawn on the wall. In
addition, the lower edge of the perforation diagram
corresponds to the lower edge of the hood.
3. Make holes as indicated on the template, insert the wall
dowels and screw 2 screws into the upper holes, leaving
a space of about 1 cm between the head of the screw
and the wall.
Note: Always make the holes indicated on the template.
The upper 2 are for hooking the hood up while the lower
holes (generally 1 central or more lateral) are for the
definitive and safety fixing.
4. Apply flues support bracket „G“ to the wall touching the
ceiling. Use the flues support bracket as a perforation
diagram (the small slot in the support must coincide with
the line previously drawn on the wall, if present), and
mark two holes with a pencil. Make the holes and insert 2
dowels.
5. Fix the flues support bracket to the wall with 2 screws.
6. Hang the hood to the two upper screws (see installation
phase 3).
7. Introduce and screw the screws (and washer(s)) up into
the hole(s) for the definitive fixing (COMPULSORY!!).
Then, having checked the setting of the hood, TIGHTEN
ALL THE upper and lower SCREWS.
Note: the lower fixing points are visible removing the fats
filters and they are at the sides and/or at the centre of the
hood (after having removed the frame of the carbon filter,
if present, in the latter case).
In any case, we recommend using the lateral holes, when
available, to increase the stability of the hood.

12
8. Connect a tube (tube and bands for fixing not supplied, to
be purchased) for discharging the fumes to the
connection ring placed over the aspiration motor unit.
The other end of the tube should be connected to a
device for expelling fumes on the outside of the hood in
the aspiration version. If you want to use the filtering
version, fix deflector Fto flues support bracket Gand
connect the other end of the tube to the connection ring
placed on deflector F.
9. Connect the electricity.
10. Apply the flues and fix them above with 2 screws (10a) to
flues support bracket „G“ (10b).
11. Slide the lower section of the flue down to cover the
aspiration set until inserting it completely into the
apposite housing over the hood. Remount the carbon
filter frame and the fat/s filter/s and check the perfect
functioning of the hood.

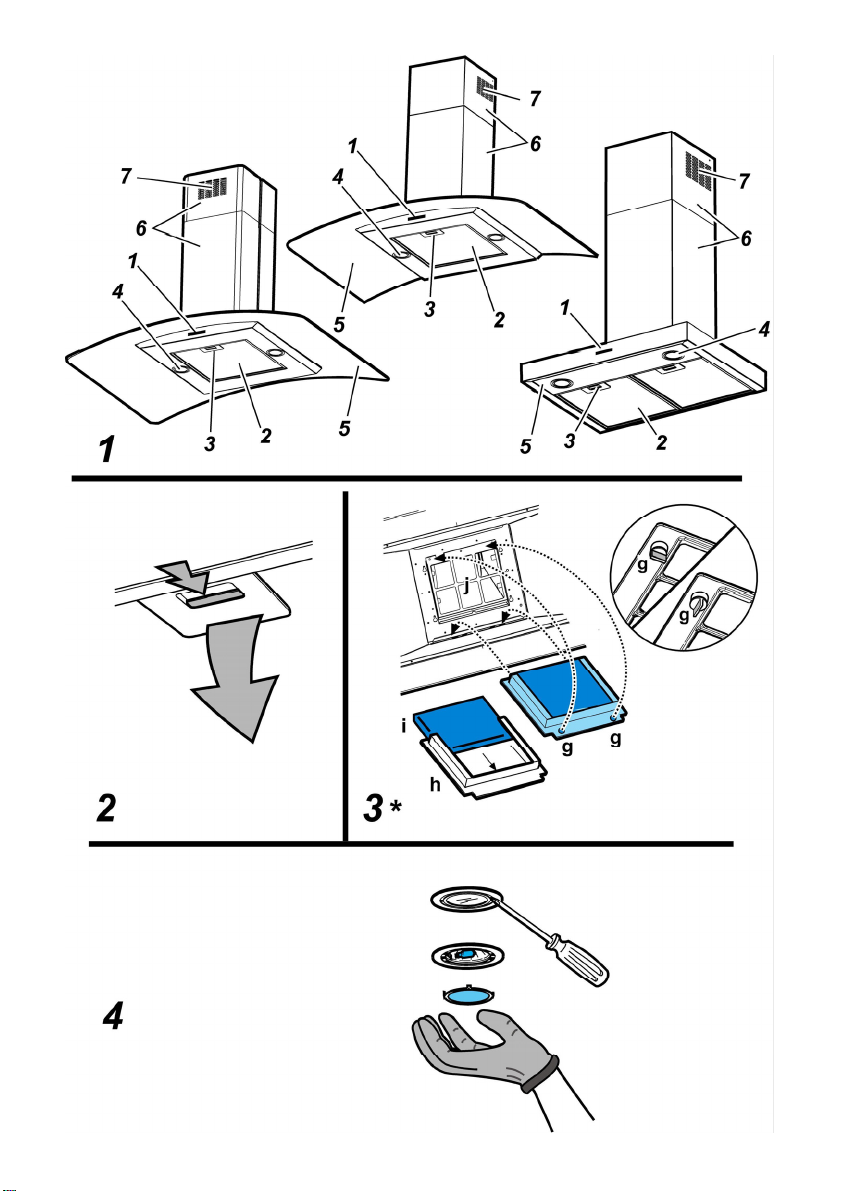

Description of the hood
Fig. 1
1. Control panel
2. Grease filter
3. Grease filter release handle
4. Halogen lamp
5. Vapour catcher
6. Telescopic chimney
7. Air outlet (used for filter version only)
Operation
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.

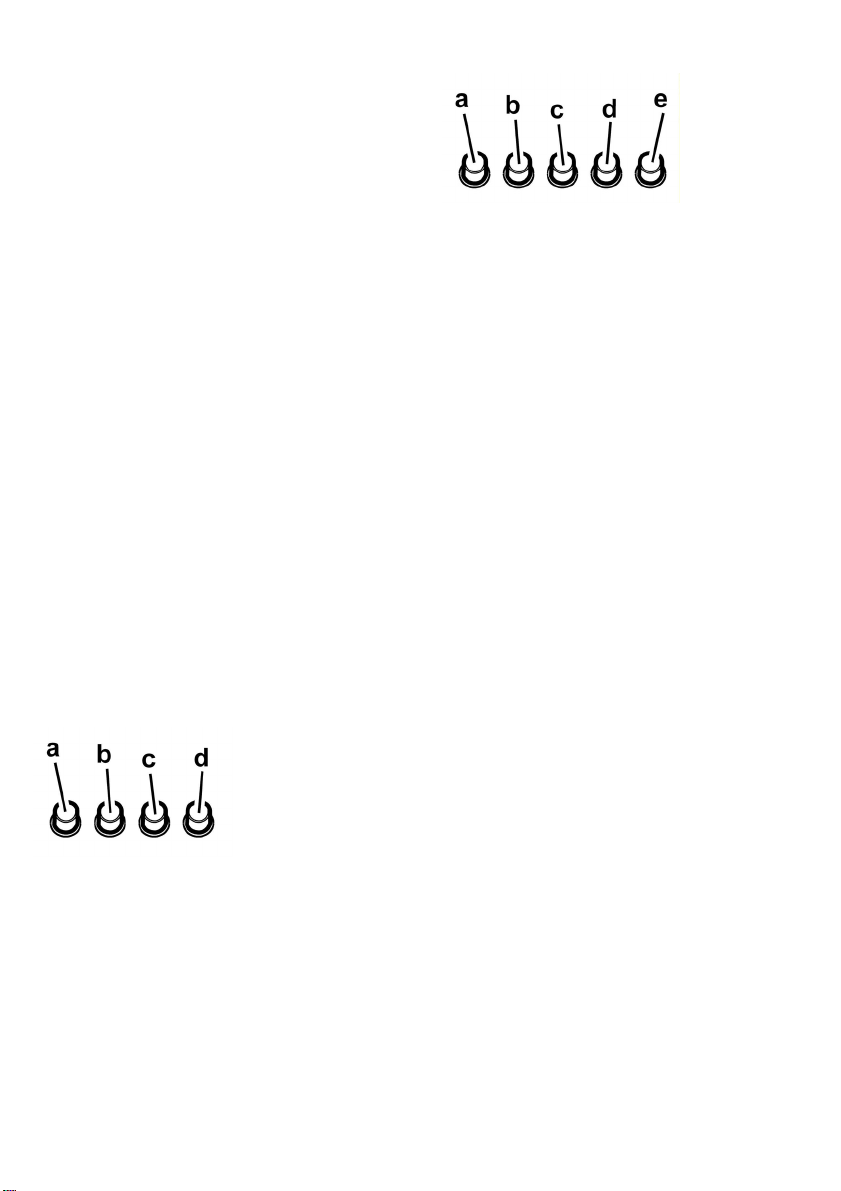

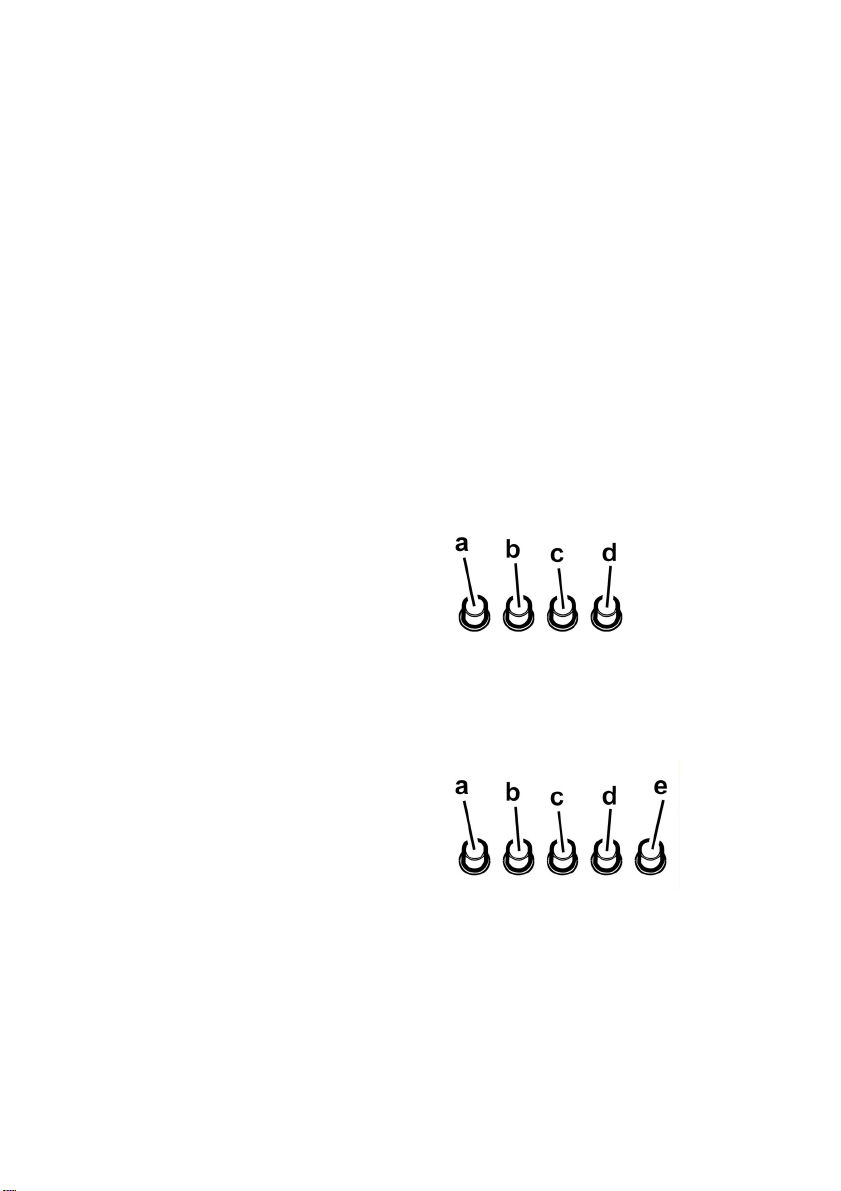

Model with 4 push-buttons control panel
a. ON/OFF light switch
b. Speed 1/OFF switch
c. 2-speed selection
d. 3-speed selection
Model with 5-key keyboard
a. on/off light switch
b. off aspiration switch
c. minimum power selection aspiration switch
d. medium power selection aspiration switch
e. maximum power selection aspiration switch
Maintenance
ATTENTION! Before performing any maintenance operation,
isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.
Cleaning
The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend observing these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.
Grease filter
Traps cooking grease particles.
The grease filter must be cleaned once a month using non
aggressive detergents, either by hand or in the dishwasher,
which must be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolour
slightly, but this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.
Fig. 2

13
Charcoal filter (filter version only)
Fig. 3
It absorbs unpleasant odours caused by cooking.
The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four mounths.
The charcoal filter may NOT be washed or regenerated.
Remove the filter holder frame by turning the knobs (g) 90°
that affix the chimney to the cooker hood.
Insert the pad (i) of activated carbon into the frame (h) and fit
the whole back into its housing (j).
It is possible to use a traditional carbon filter, neither
washable nor regenerable, to be replaced every 3 - 4 months.
The filter holder frame of the carbon filter is welded together;
the eventual frame supplied with the hood is not, therefore, to
be used.
Insert it into its housing and fix it turning the 2 plastic knobs.
Replacing lamps
Disconnect the appliance from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.
Replace the old light bulb with the one of the same type as
specified in the feature label or near the light lamp on the
hood.
Fig. 4
1. Using a flat head screwdriver or equivalent tool, carefully
pry loose the light cover.
2. Remove the damaged light and replace with a new 12
Volt, 20 Watt (Maximum) halogen light made for a G-4
base SUITABLE FOR USE IN OPEN LUMINAIRES.
Follow package directions and do not touch new light
with bare hands.
3. Reinstall the light cover. (it will snap shut).
If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.

14
DE - Montage- und Gebrauchsanweisung
Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube ist fuer die
Absaugung der Kochduenste und Verbrennungsgase, die
waehrend des Kochvorgangs entstehen , entwickelt. Sie ist
nur zum Hausgebrauch geeignet.
Der Dunstabzugshaube kann von der aesthetischen Seite
her ander sein als die Zeichnungen die in diesem
Bedienungsanleitung geschrieben sind.
Die Bedienungsanleitungen , die Wartung und die
Installation sind aber gleich.
! Es ist wichtig diese Bedienungsanleitung zu behalten um
sie in jedem Moment nachzuschlagen. Im Fall von
Verkaufen, Abtretung oder Umziehen, versichern Sie sich
bitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lesen: es gibt
wichtige Informationen ueber die Installation, Benutzen
und Sicherheit.
! Führen Sie keine elektrische oder mechanische
Aenderungen am Produkt oder an den Abgasrohren vor.
! Vor der Installation vergewissern Sie sich, dass das
Gerät keine Transportschäden aufweist. Bei auftretenden
Problemen setzen Sie sich bitte mit Ihrem Händler in
Verbindung.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.
Warnung
Achtung! Das Gerät nicht an das Stromnetz anschließen,
solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der
Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die
Ableitung der Abgase von gas- oder brennstoffbetriebenen
Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener Flamme
zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss
werden. In Bezug auf technische und Sicherheitsmaßnahmen für
die Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt werden
(MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem
Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses
Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube
sowie zur Auswechselung und Reinigung der Filter führt zu
Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden oder
Brände des Gerätes, die durch Nichteinhaltung der in diesem
Handbuch aufgeführten Anweisungen verschuldet wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und
die Gesundheit des Menschen, wenn Sie dieses Gerät einer
gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist
folgendes Symbol einer durchgestrichenen Abfalltonne
abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen
Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im
Recyclinghof mit einer getrennten Sammlung für Elektro- und
Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen
Bestimmungen zur Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu erhalten.
WARNUNG! Erfolgt die Installation der Schrauben oder
Befestigungsvorrichtungen nicht entsprechend den vorliegenden
Anweisungen, führt dies zu Gefahr durch Stromschlag.

15
Betriebsart
Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.
Abluftbetrieb
Die Haube verfügt über einen oberen Luftaustritt B zum
Ableiten der Küchengerüche nach außen (Abluftrohr und
Rohrschellen werden nicht geliefert). Die Dunstabzugshaube
an Abluftrohre und Wandabluftauslass mit dem selben
Durchmesser wie der Luftausgang verbinden
(Anschlussflansch).
Achtung! Sollte die Dunstabzugshaube mit einem
Aktivkohlefilter versehen sein, so muß dieser entfernt
werden.
Umluftbetrieb
Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht
möglich, kann die Haube mit Umluftbetrieb arbeiten; in
diesem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F an
der Halterung (Bügel) Gmontiert werden; auf diese Weise
wird die Luft durch das obere Gitter H mit Hilfe eines
Abluftrohres, das an den oberen Luftaustritt B angeschlossen
ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr
und Rohrschellen sind nicht im Lieferumfang enthalten)
rückgeführt.
Achtung! Sollte die Dunstabzugshaube nicht mit einem
Aktivkohlefilter versehen sein, ist dieser zu bestellen und
vor Inbetriebnahme des Gerätes einzusetzen.
Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb
und müssen an eine externe Saugeinheit (nicht im
Lieferumfang enthalten) angeschlossen werden.
Die Anschlussanleitungen liegen der externe Saugeinheit bei.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein ,
dass die Netzversorgungleitung (Steckdose) ordnungsgemäß
montiert wurde.
Montage
Die Dunstabzugshaube ist in zwei Versionen erhältlich: ein
Modell zur Installation an der Wand und ein Modell zur
Installation an der Decke.
Bevor Sie mit der Montage beginnen:
• Überprüfen Sie, dass das erstandene Produkt von der
Größe her dem Bereich entspricht, in dem es angebracht
werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden
(siehe hierzu auch den entsprechenden Absatz
"Wartung"). Der/die Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese
im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der
Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die
Dunstabzugshaube herum, um besseren Zugriff auf die
hintere Wand/Decke zu haben, wo die Haube angebracht
wird. Sonst legen Sie bitte eine Schutzabdeckung auf die
Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,
um sie vor Schäden oder Schmutz zu schützen. Wählen
Sie eine ebene Oberfläche, um die Einheit
zusammenzubauen. Decken Sie diese Oberfläche mit
einer Schutzfolie ab und legen Sie die
Dunstabzugshaube sowie alle im Lieferumfang
enthaltenen Teile darauf.
• Vergewissern Sie sich zudem, dass in der Nähe der
Fläche, an der die Dunstabzugshaube angebracht
werden soll (eine Fläche, die auch nach der Montage der
Dunstabzugshaube weiter zugänglich sein muss), eine
Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der
Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau
einer Steckdose und/oder Anbringen eines Loches für
den Durchgang des Abluftrohres).
Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.
Installation Modell für die Decke (Inselhaube)
Bild 5-6-7
1. Die Erweiterung der Struktur des
Dunstabzugshaubeshalters regeln, aus dieser
Erweiterung haengt die endgueltige Hoehe des
Dunstabzugshaube.
Hinweis: Manchmal ist das obere Gitterwerksektion an
der unteren Sektion mit einem oder mehreren Schrauben
befestigt, eventuell sollte man ueberpruefen oder die
Schrauben kurz ausmachen um die Regulation des
Halters zu erlauben.

16
2. Die zwei Sektionen der Struktur mit in gesamten
sechzehn Schrauben (vier jeder Ecke).
Auf der oberen Sektion , fuer erweiterungen laenger als
die gereingste, einen oder zwei Steigbuegel
draufmachen (es haengt davon ab wie es in der
Asstattung vorgesehen ist), um den Steigbuegel zu
staerken.
Hinweis: wegen Transportgruende, koennte einen
Steigbuegel schoen kurzfristig mit zwei Schrauben ans
Gitterwerk befestigt werden, eventuel es in die
gewuenschte Position schieben oder es mit sechs
zusaetzlichen Schrauben befestigen. Um das Ziel
zu erreichen wie folgend weiter machen:
a. die Steigbuegel, die befestigt werden muessen, ein
wenig verbreitern um sie an der Aussenstruktur
draufmachen zu koennen.
b. den Verstaerkungsteigbuegel sofort auf den Fixpunkt
der zweit Sektionen der Struktur positionieren und mit in
gesamten acht Schrauben (zwei jeder Ecke) befestigen.
Hinweis: wenn Sie den Steigbuegel oder die Steigbuegel
positionieren und befestigen, bitte nachpruefen dass die
Steigbuegel eine bequeme Befestigung des Abzugsrohrs
(Saug Version) oder des Deflektors (Filter Version)
vermeiden..
3. Den Dunstabzugshaube ans Gitterwerk haengen,
kontrollieren dass sie gut befestigt worden sind – um den
Dunstabzugshaube ans Gitterwerk zu befestigen, bitte
die sechzehn schrauben richtig befestigen (vier jeder
Ecke).
4. Auf der Vertikale der Kochplatte, das Lochenschema an
die Decke draufmachen (das Zentrum der Schema muss
mit dem Zentrum der Kochplatte abstimmen und die
Seiten muessen parallel an den Seiten der Kochplatte –
der Seite des Schemas mit der Schrift FRONT entspricht
der Seite des Kontrollpaneel). Die elektrische Verbindung
vorbereiten.
5. Wie verschrieben bohren (sechs Loecher fuer sechs
Einsatzstuecker – vier Einsatzstuecker fuer das
Haengen). Die vier Schrauben an die ausseren Loechern
befestigen , man muss einen Abstand zwischen dem
Kopf der Schraube und der Decke von zirka ein
Zentimeter.
6. Das Gitterwerk an die Decke an die vier Schrauben
befestigen (bitte Operation vier anschauen)
7. Die vier Schrauben richtig befestigen
8. noch die andere zwei Schrauben an die Loechern fuer
die Sicherheitsfixierung, die noch frei geblieben sind,
hineinfuegen und befestigen..
9. einen Ablaufschlauch ins Gitterwerk hereintun und ihn
mit der Ringverbindung des Motorraums (Ablaufschlauch
und nicht mitgelieferten Befestigungsstreifbander)
verbinden. Der Ablaufschlauch muss lang genug sein um
das Auessere zu erreichen (Abluftversion) oder Deflektor
F(Filterversion).
10. Nur als Filterversion: den Deflektor Faufs Gitterwerk
montieren und mit vier Schrauben and den dazu
bestimmten Steighuegel befestigen, am Ende den
Ablaufschlauch an den auf den daraufgestellten Deflektor
Verbindungsring verbinden.
11. Die elektrische Verbindung an das Versorgungsnetz
erfuellen, das elektrische Netz muss nur alimentiert
werden wenn die Installation erfuellt worden ist.
12. Die mitgelieferten Oese des Befestigungshaengers in die
oberen und unteren Sektionen der Kaminen
daraufmachen in den Bereich der viereckigen Oese. Im
Zusammen muessen vierzehn Oewse montiert werden.
13. Die zwei oberen Sektionen des Kamins verbinden um das
Gitterwerk zu bedecken so dass die in den Sektionen
anwesenden Schliessscharten wie folgendes
posizioniert werden: eine auf der selben Seite des
Steuerungspaneels und die andere auf der anderen
Seite.
14. Auf das Gitterwerk, das oberes kaminensemble, in der
Naehe der Decke , mit zwei Schrauben (eine jeder Seite
) befestigen.
15. Die zwei unteren Sektionen des Kamins verbinden so
dass das Gitterwerk zugedeckt ist, sechs Schrauben
benutzen (drei jeder Seite, auch das Schema in der
Planung anschauen um die zwei Sektionen zu verbinden)
16. Die untere Sektion des Kamins in die richtige Position
hereinfuegen so dass der Motorbereich und die
Schachtel mit elektrischen Verbindungen ganz zubedeckt
werden und mit zwei Schrauben innerhalb der
Dunstabzugshaube befestigen.
17. Zwei Kragenspiegel (mitgelieferten) daraufmachen so
dass die Befestigungspunkte der Sektionen des unteren
Kamins zubedeckt werden (ACHTUNG! DIE
KRAGENSPIEGEL FUER DEN UNTEREN KAMIN SIND
ERKENNBAR WEIL SIE HAENGER UND WENIGER
TIEF SIND).
Die breitersten und tiefersten Kragenspiegel sind die
jenige die fuer den oberen Kamin zu benutzen sind, sie
muessen massgeschneidert geschnitten werden.
18. Das elektrische Netz nochmal zufuehren, man muss auf
das zentrale Paneel arbeiten und den richtigen Ablauf
des Dunstabzugshaube kontrollieren.
Installation des Modells für die Wand
Wenn das Dunstbild ausmontiert mitgeliefert wird, muss man
es , wie im Bild a.b.gezeigt, befestigen.
Die elektrische Verbindungsschachtel muss man, wie in Bild
c,d,e.gezeigt, befestigen.
Bild 9
1. Mit einem Bleistift, eine Streife an die Wand zeichnen ,
bis zur Decke, entsprechend der Mittellinie, das wird die
Installationsoperationen erleichtern.
2. Das Bohrenscheema an die Mauer daraufmachen: die
senkrechte, auf das Bohrenscheema gedruckten
Mittellinie muss der auf die Mauer gezeichnten Mittellinie
entsprechen, die untere Seite des Bohrenscheema
entspricht der unteren Seite der Dunstabzugshaube.

17
3. Wie auf der Radienschablone geschrieben , die Oese
hereintun und zwei Schrauben in die oberen Loecher,
Platz zwischen dem Kopf der Schraube und der Mauer
zon zirka ein Centimeter lassen.
Hinweis: alle die auf der Radienschablonen
geschriebenen Loecher immer erfuellen : die zwei obere
sind dafuer nuetzlich um den Dunstabzugshaube zu
haengen waehrend die untere Loecher (im allgemeinen
eins im Zentrum oder mehrere auf der Seite) sind dafuer
nuetzlich um eine endgueltige Befestigung und Sicherheit
zu haben.
4. Den Kaminhaltersteigbuegel „G“ an die an der Decke
haftende Wand alla daraufmachen, den
Kaminhaltersteigbuegel benutzen, den
Kaminhaltersteigbuegel als Loecherscheema (wenn
anwesend, die kleine Oese die aus dem Halter gezogen
worden ist, sie muss mit der, vorher an die Wand
gezeichnete Linee abstimmen) benutzen und sie
muessen mit dem Bleistift zwei Loecher zeichnen ,die
Loecher machen, die zwei Einsatzstueck hereinfuegen.
5. Den Kaminhaltersteigbuegel an die Wand mit zwei
Schrauben befestigen
6. Die Dunstabzugshaube an die zwei oberen Schrauben
haengen (bitte die Installationphase 3 anschauen).
7. Die Schrauben (und die Unterlegscheibe
)Unterlegscheiben!) hereinfuegen und sie ins Loch oder
in die Loecher befestigen um eine endgueltige
Befestigung zu machen (PFLICHT!!) nach diesem,
nachdem sie die Einrichtung der Dunstabzugshaube
nachgeprueft haben, ALLE DIE SCHRAUBEN
BEFESTIGEN , weder die untere noch die obere.
Hinweis: die untere Befestigungspunkte sind sichtbar
wenn man die Fettfilter wegmacht und sie sind and den
Seiten oder in der Mitte der Dunstabzugshaube
posizioniert (in diesem laetztem Fall , nachdem man das
Filtergeruest aus der Kohle weggemacht hat , sollte es
dabei sein).
Auf jedem Fall, wird es empfohlen die seitlichen Loecher,
wenn sie zur Verfuegung sind , zu benutzen um die
Stabilitaet der Dunstabzugshaube zu steigern.
8. Einen Schauch verbinden (Schauch und Streifbaender
fuer die Befestigung die nicht mitgeliefert sind, sonder
man muss sie selber kaufen) fuer das Entladen der
Rauchen an den Verbindungsring der auf der
Abzugsmotoreinheit positioniert ist .
Das andere Ende des Schlauchs muss an eine
Rauchauswerfvorrichtung verbunden werden in Richtung
nach aussen wenn man die Dunstabzugshabe in Abzug
Version benutzt. Wenn man die Dunstabzugshaube in
Filterversion benutzen moechte, man muss an dem
Kaminhaltersteigbuegel G, den Deflektor Fbefestigen
und das andere Ende des Schlauchs and den auf den
Deflektor F positionierten Verbindungsring befestigen.
9. Die elektrische Verbindung erfuellen.
10. Die Kaminen darauftun und sie mit zwei Schrauben (10a
) an den Kaminhaltersteigbuegel darauf „G“ (10b)
befestigen .
11. Den unteren Teil des Kamins ruetchen lassen damit die
Abzuggruppe ganz bedeckt wird bis diese Abzugsgruppe
in den richtigen Platz auf der Dunstabzugshaube
eingefuegt wird. Das Kohlefiltergestell und den/die
Fettfilter wieder einbauen und den ordnungsgemäßen
Betrieb der Haube prüfen.
Beschreibung der Dunstabzugshaube
Bild 1
1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)
Betrieb
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.
Modell mit 4-Tasten-Bedienfeld
a. Lichtschalter ON/OFF.
b. Schalter OFF/Geschwindlichkeit 1.
c. Geschwindlichkeitauswahl 2 .
d. Geschwindlichkeitauswahl 3 .
Modelle mit der Druckknopftafel mit 5 Tasten.
a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. Schalter zum Einschalten der geringsten Saugstärke
d. Schalter zum Einschalten der mittleren Saugstärke
e. Schalter zum Einschalten der maximalen Saugstärke

18
Wartung
Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung
des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.
Fettfilter
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Der Metallfettfilter muss einmal monatlich gewaschen
werden. Das kann mit einem milden Waschmittel von Hand,
oder in der Spülmaschine bei niedriger Temperatur und
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine abfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Bild 2
Aktivkohlefilter (nur bei der Umluftversion)
Bild 3
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Je nach der Benetzungsdauer des Herdes und der Häufigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Das Gestell, das den Filter trägt, abnehmen, dafür die Knäufe
(g), die es an der Haube befestigen, um 90° drehen. Das
Kohlekissen (i) in den Rahmen (h) schieben und alles wieder
an entsprechender Stelle (j) montieren.
Es besteht die Möglichkeit einen traditionellen Kohlefilter zu
benutzen, welcher weder gewaschen noch regeneriert werden
kann. Dieser Kohlefilter muss alle 3 bis 4 Monate gewechselt
werden.
Das Kohlefiltergestell und der Filter sind
zusammengeschweißt, das eventuell mit der Haube
mitgelieferte Gestell ist daher nicht zu verwenden.
Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und
mit den vorgesehenen 2 Plastikschrauben befestigt.
Ersetzten der Lämpchen
Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass
sie abgekühlt sind.
Ersetzen Sie die defekte lampe durch eine neue des gleichen
Typs und gleicher Leistung, wie im Typenschild angegeben
Bild 4
1. Die Lampenabdeckung mit Hilfe eines kleinen
Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.
Ausschließlich Halogenlampen zu m12V -20W max - G4
verwenden und darauf achten, diese nicht mit den Händen
zu berühren.
3. Die Lampenabdeckung wieder schließen
(Schnappverschluss).
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,
ob die Lampen einwandfrei eingesetzt sind, bevor man sich
an den Kundendienst wendet.

LIB0099994 Ed. 04/14
