Novus NV-KBD50 User manual

NV-KBD50
u s e r ’s m a n u a l

NV-kBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
2
EMC (2004/108/EC) and LVD (2006/95/EC ) Directives
CE Marking
Our products are manufactured to comply with the requirements of the following directives and
national regulations implementing the directives:
 Electromagnetic compatibility EMC 2004/108/EC.
 Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well
as 75VDC and 1500VDC.
WEEE Directive 2002/96/EC
Information on Disposal for Users of Waste Electrical and Electronic Equipment
This appliance is marked according to the European Directive on Waste Electrical and Electronic
Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly,
you will help to prevent potential negative consequences for the environment and human health,
which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this
appliance may not be treated as household waste. It shall be handed over to the applicable collection
point for used up electrical and electronic equipment for recycling purpose. For more information
about recycling of this product, please contact your local authorities, your household waste disposal
service or the shop where you purchased the product.
RoHS Directive 2002/95/EC
Out of concern for human health protection and friendly environment, we assure that our
products falling under RoHS Directive regulations, regarding the restriction of the use of
hazardous substances in electrical and electronic equipment, have been designed and manufactured
in compliance with the above mentioned regulations. Simultaneously, we claim that our products
have been tested and do not contain hazardous substances whose exceeding limits could have
negative impact on human health or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed for
self installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or
inconsistent with user’s manual installation of the device in the system.
INFORMATION

NV-KBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
3
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE
OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO
INSTALLATION AND FURTHER DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE
PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE PERSONNEL AND
SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN PRODUCT IN USER’S
MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR IF IT DOES NOT ARISE FROM
THE USUAL APPLICATION OF THE PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE
RIGOR OF EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTANT SAFEGUARDS AND WARNINGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this
manual is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
7. Device should be supplied only from a power sources whose parameters are in accordance with
those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to
supply the camera from a power sources with unknown parameters, unstable or not meeting
producer’s requirements;
8. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should
be conducted only by qualified service personnel;
10. Unplug the keyboard from the power source immediately and contact the proper maintenance
department in case of:
 Damages to the power cord or to the plug itself;
 Liquids getting inside the device or exposure to strong mechanical shock;
 Device behaves in a way not described in the manual and all adjustments approved by the
manufacturer and possible to apply by user himself, seem not to have any effect;
 Keyboard is damaged;
 Atypical behaviour of the keyboard components may be seen (heard).
ATTENTION!
TECHNICAL CHANGES RESERVED WITHOUT PRIOR NOTICE AND PRINTING ERRORS POSSIBLE.
SAFETY REQUIREMENTS

NV-kBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
4
1. PACKAGE CONTENTS
 Keyboard
 User’s manual
 Power supply 12VDC
If any of the listed equipment has been damaged during transport or if the package is
incomplete, the contents of package should be packed back in to the original box. Please contact
your local NOVUS distributor for further assistance.
2. MAIN CHARACTERISTICS
 Keyboard for remote control of NOVUS DVRs and cameras;
 Implemented DVR control protocols: N-Control;
 Able to control cameras utilizing N-Control, Pelco-D protocols;
 Three level access: ADMINISTRATOR, SUPERVISOR and USER;
 Control of up to 256 cameras, 256 DVRs is possible;
 29 multifunctional buttons;
 1 x 16 characters LCD display;
 12 VDC power supply.
Warning !
Due to risk of water condensation, if the device was brought from a colder environment, please
wait until it achieves its ambient temperature.
FOREWORD INFORMATION

NV-KBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
5
TECHNICAL SPECIFICATION
3. TECHNICAL SPECIFICATION
3.1. Specification
3.2. Front panel description
LED display Numerical and function buttons Joystick
Supported devices
NOVUS digital video multiplexers:
 B series
 E series
cameras:
 N-Control, Pelco-D controlled
DVR control protocols N-Control
Buttons 29, multifunctional
Display 1x16 characters LED
External ports 2 x RS-485
Power supply 12 VDC
Power consumption 3W
Operating temperature -10°C ~ 55°C
Dimensions (mm) 305(W) x 82 (H) x 148(L)
Weight 720g

NV-kBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
6
TECHNICAL SPECIFICATION

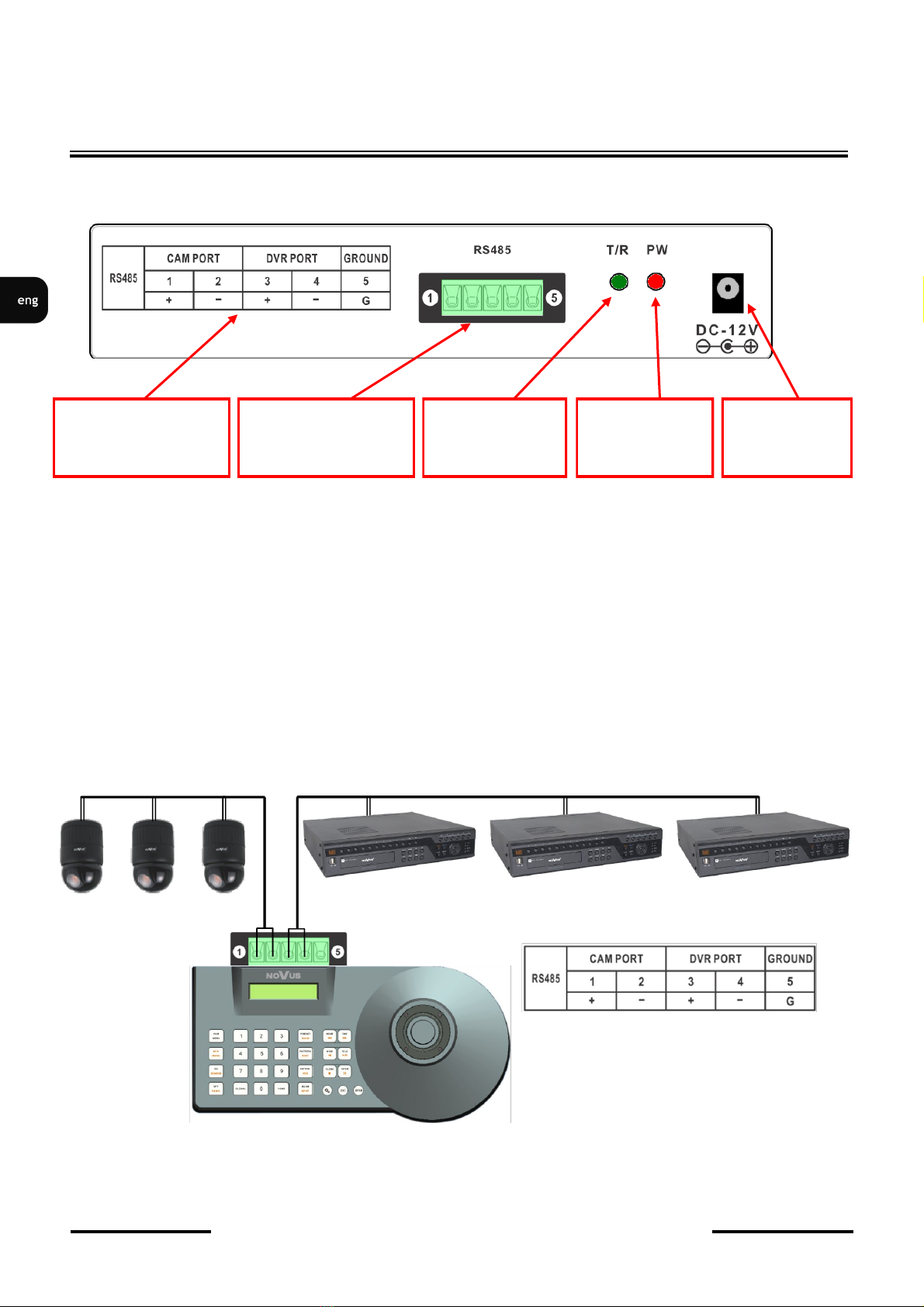

3.3. Rear panel description
3.4. Bus connection
Keyboard has two RS485 ports, which allow for connection with DVRs and cameras. Please
take notice of proper connections. Connect camera bus to 1st, 2nd pin in RS485 socket. Connect
DVR bus 3rd, 4th pin in RS485 socket.
Please use UTP cat.5.when connecting the devices, furthermore please keep in mind the
correct polarization of the pins.
NOTE: Please strictly follow the cascade topology, i.e. use a single line with only short (up to
1.5m) taps allowed. Total bus length should not exceed 1200m. When implementing star
connection usage of active signal splitter, e.g. NVRS-016DD is required.
RS485 screw socket
scheme
Power supply
connector
RS485 screw socket Transmition LED Power Supply
LED

NV-KBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
7
KEYBOARD HANDLING
4. KEYBOARD HANDLING
4.1. Keyboard layout
Keyboard layout is shown below. Numerical keyboard is located in the centrer. On the both
sides there are function keys. Black font refers to PTZ camera functions. Orange font refers to DVR
functions.
Functions depend on button pushing method, combination and keyboard mode. All the
functions are listed and described in further chapters.
For example, when in manual is shown key combination:
- Push the button;
- Push the button and hold for three seconds;
- First choose the preferred number, then push the button;
- First choose the preferred number, then push the button and hold for
three seconds.
4.2. Privilage levels
Keyboard has three privilage levels. Each of them is protected by 4 digit password. After
power on keyboard waits for log on prefered level.
Default passwords are as fallows:
USER : 1111
SUPERVISOR (SUPER) : 6666
ADMINISTRATOR (ADMIN) : 9999
Privilage level determine access to keyboard functions. Only the user with Administrator right can
change keyboard configuration. Passwords can be changed in keyboard menu
(3s)
(3s)
No.+
No.+

NV-kBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
8
4.3. Keyboard menu
To establish a communication between a keyboard and camera or DVR, an appropriate control
protocol must be selected in the keyboard settings. An ID number is assigned permanently to the
DVR/camera, i.e. to control a DVR numbered “1”, selection of address no. 1 is required, when
controlling a DVR no. “2” selection of “2” address is required etc. Free assignment of DVRs/cameras
to the addresses is not possible, however assigning different protocols to different cameras is
possible.
Only the user with Administrator right is allowed to configure the keyboard Push and hold
for 3 second to enter the keyboard configuration menu.
For navigation through keyboard’s menu please joystick and ESC, ENTER buttons:
 Move joystick up or down to change the parameter;
 Move joystick left or right to change value of the parameter;
 Push the ENTER button to enter a particular submenu or apply changes;
 Push the ESC button to discard changes and exit menu or submenu.
Keyboard menu is divided into three sections: SYSTEM SETUP, CAM SETUP, DVR SETUP.
4.3.1. „SYSTEM SETUP” menu
This menu contain keyboard settings. Scheme is shown below. Default values are bolded.
 To change the password in order:
 Enter the old password (OLD PW)
 Enter the new password (NEW PW)
 Confirm the new password (Again PW)
 To restore factory settings (Default), it is necessary to confirm (Sure?), by push the ENTER
button.
KEYBOARD HANDLING

NV-KBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
9

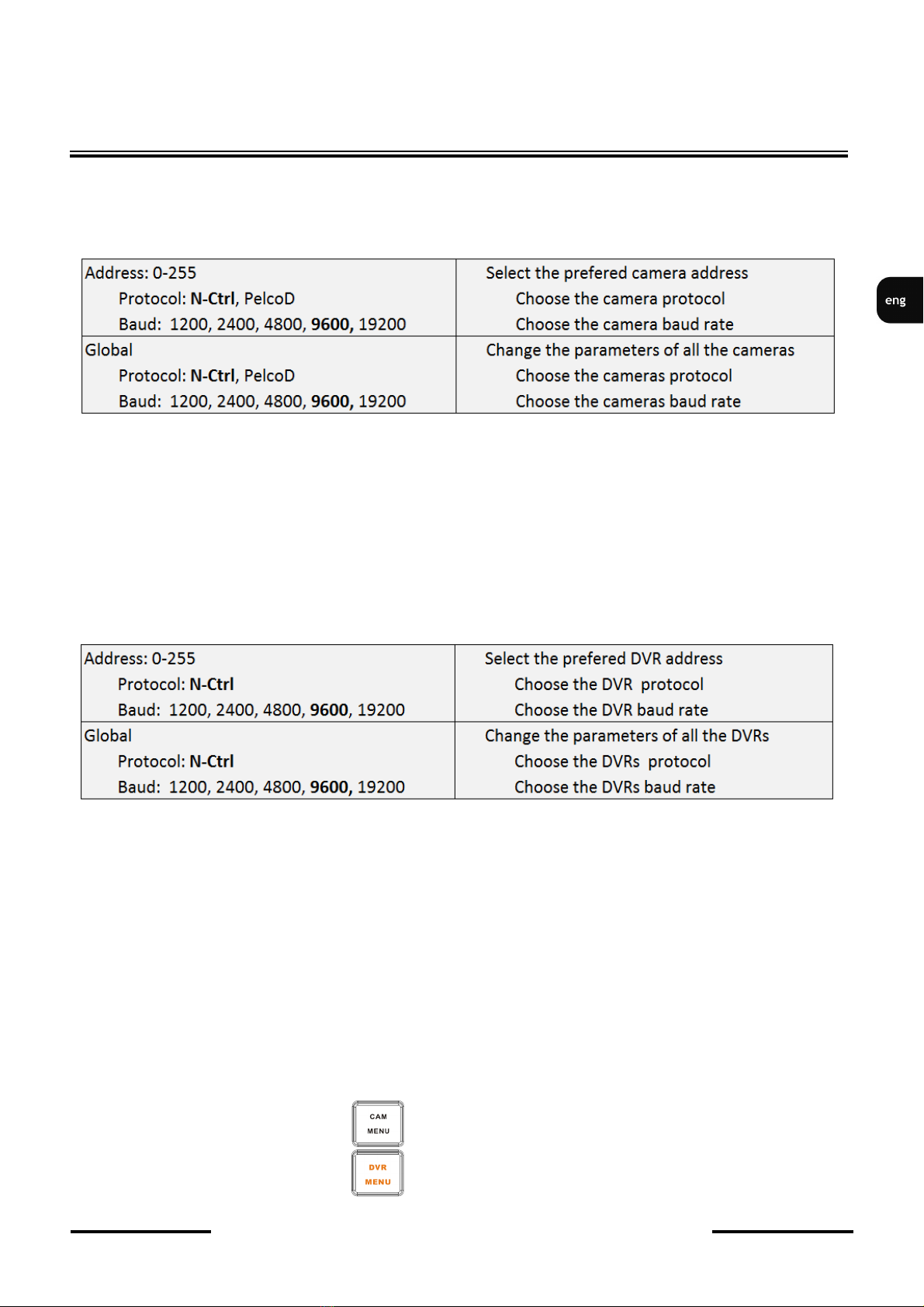

4.3.2. „CAM SETUP” menu
This menu contain cameras settings. Allows to choose the protocol and baud rate. Scheme is
shown below. Default values are bolded.
 Parameters could be changed for particular camera (Address 0-255), or simultaneously for
each cameras (Global).
 Available protocols: N-Control (N-Ctrl) and Pelco-D (Pelco-D);
 Available baud rates 1200, 2400, 4800, 9600, 19200 kb/s.
4.3.3. „DVR SETUP” menu
This menu contain DVRs settings. Allows to choose baud rate. Scheme is shown below. Default
values are bolded.
 Parameters could be changed for particular DVR (Address 0-255), or simultaneously for each
DVRs (Global).
 Protocol is N-Control (N-Ctrl), and can not be changed;
 Available baud rates 1200, 2400, 4800, 9600, 19200 kb/s.
4.4. CAM and DVR mode
Keyboard NV-KBD50 can work in CAM mode (used to control PTZ cameras) or DVR mode (used
to control DVR). Active mode is pointed by > on screen.
Keyboard is in camera mode >CAM001 DVR001
Keyboard is in DVR mode CAM001 >DVR001
Pushing the button activates the CAM mode.
Pushing the button activates the DVR mode.
KEYBOARD HANDLING

NV-kBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
10
5. CONTROLLING THE PTZ CAMERAS

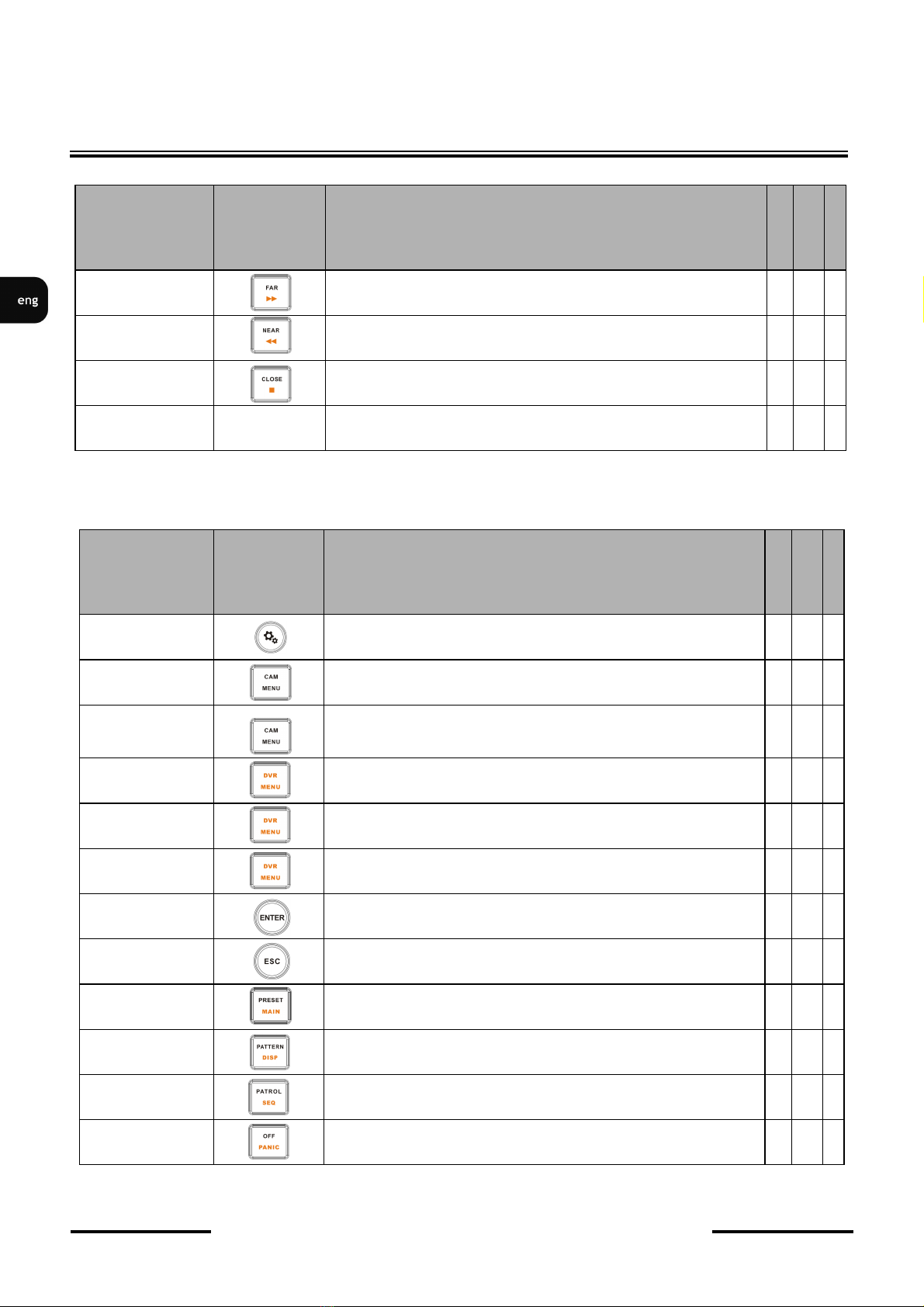

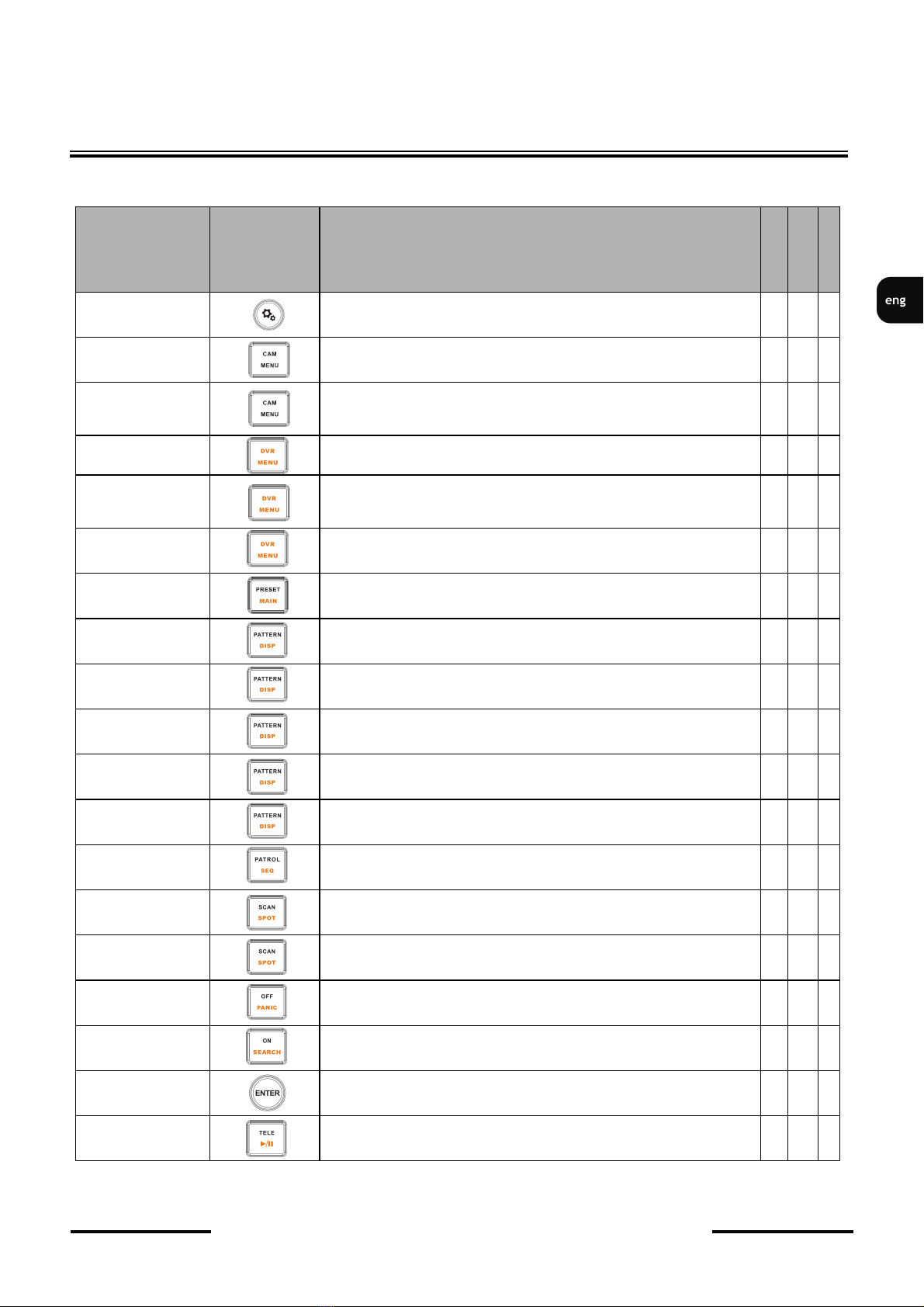

Table below lists the commands in N-Control protocol. User privilages are shown in User,
Supervisor, Administrator column.

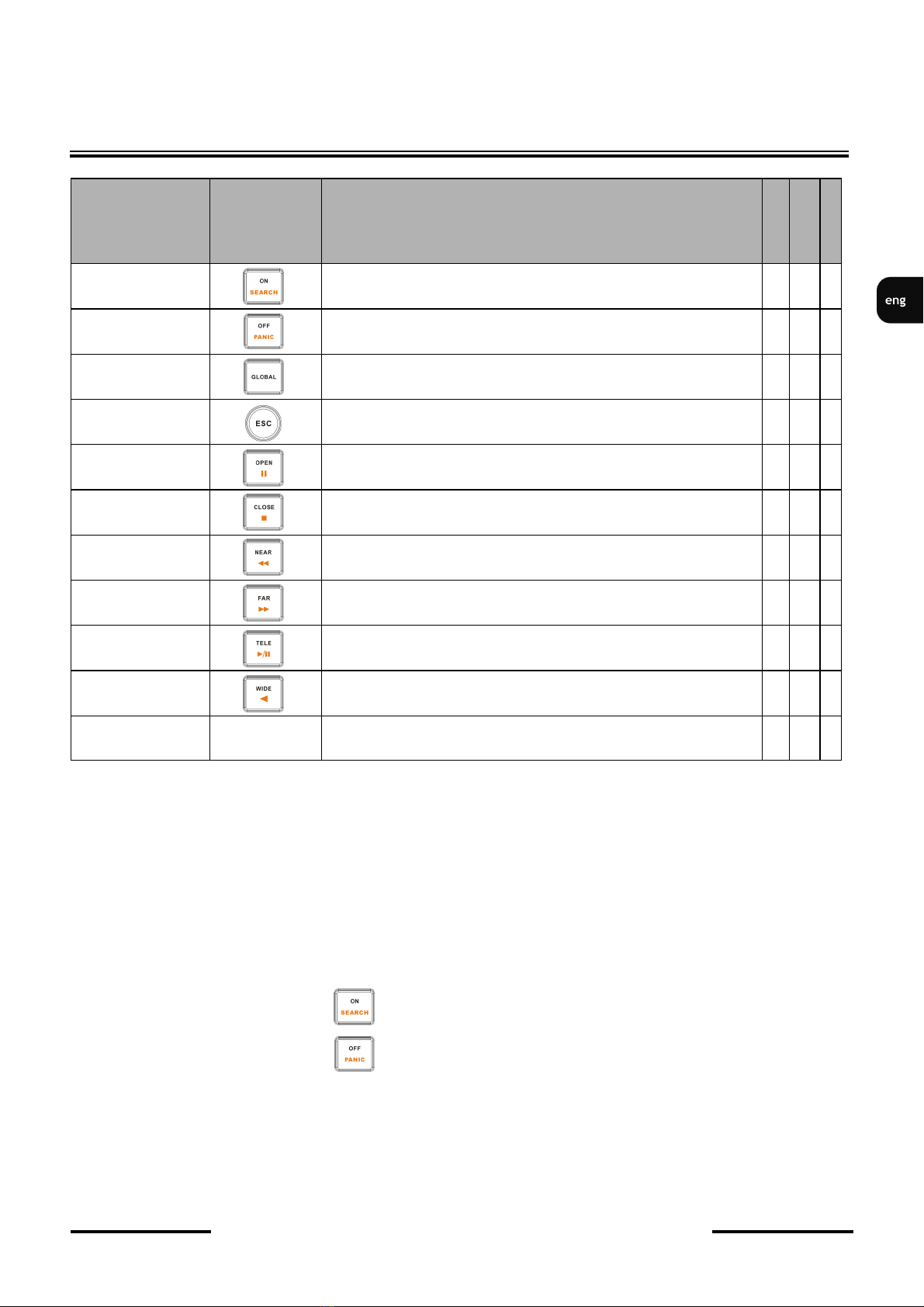

Function Key
combination Description
User
Supervisor
Administrator
Keyboard menu (3s) Enters the keyboard menu x
Camera mode Activates camera mode x x x
Camera selection No.+
Switches on the remote control of the camera No.
Displays channel No. in full screen mode in DVR. It’s recommended to
connect camera No. to channel No. of the DVR.
x x x
Camera menu (3s) Enters the camera menu x x
DVR mode Activates DVR mode x x x
DVR selection No.+
Activates DVR mode
Switches on the remote control of the DVR No. x x x
DVR menu (3s) Enters the DVR menu x x
Preset menu (3s) Opens preset menu x x
Call preset No.+ Calls a stored preset No. x x x
Save preset No.+ (3s) Saves current view as preset No. x x
Pattern menu (3s) Opens pattern menu x x
Call pattern No.+ Calls a stored pattern No. x x x
Record patternu No.+ (3s) Starts recording pattern No. x x
Patrol menu Opens patrol menu x x
Patrol call No.+ Calls patrol No. x x x
Scan menu (3s) Opens scan menu x x
Scan call No.+ Calls a stored scan No. x x x
Parking Parks the camera in home preset. x x x
CONTROLLING THE PTZ CAMERAS

NV-KBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
11
SETTINGS
Functions are shown for cameras working with N-Control protocol. Keyboard could operate
the cameras with Pelco-D protocol also. Due to limited functionality of Pelco-D protocol, commands
are assigned to functions listed above. Some buttons are not used in Pelco-D protocol.
5.1. Special Functions available in NOVUS PTZ cameras.
Special Functions are available in NOVUS PTZ cameras controlling with N-Control protocol. To
activate particular function, press key combination:
No.+ activate the special function
No.+ deactivate the special function
Attention!
Some of the commands are available only in the certain camera models.
CONTROLLING THE PTZ CAMERAS
Function Key
combination Description
User
Supervisor
Admin
Function on No.+ Activates special function No. (Described in chapter 5.1.) x x x
Function off No.+ Deactivates special function No. (Described in chapter 5.1.) x x x
Global No.+ Sets all connected cameras into preset No. x x x
Exit Abandons most recent command, ceases current action , exits menu, etc. x x x
Iris Open Opens iris manually x x x
Iris Close Closes iris manually x x x
Focus „Near” Manual focus setting. Sets the focus „near” x x x
Focus „Far” Manual focus setting. . Sets the focus „far” x x x
Zoom „Tele” Manual zoom setting.
Zoom view - narrower angle of view x x x
Zoom „Wide” Manual zoom setting.
Unzoom view - wider angle of view x x x
Joystick Sets Zoom, PTZ control , menu navigation x x x

NV-kBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
12
SETTINGS
CONTROLLING THE PTZ CAMERAS
Key
combination Function Key combination Function
1 + ON Relay 1 active 1 + OFF Relay 1 inactive
2 + ON Relay 2 active 2 + OFF Relay 2 inactive
3 + ON Relay 3 active 3 + OFF Relay 3 inactive
4 + ON Relay 4 active 4 + OFF Relay 4 inactive
7 + ON Auto focus 7 + OFF Manual focus
8 + ON Automatic AE active 8 + OFF AE set to manual
9 + ON Night Shot set to auto
10 + ON Night Shot enabled
(set to manual) 10 + OFF Night Shot disabled (set to manual)
11 + ON BLC active
(automatic AE) 11 + OFF BLC inactive (automatic AE)
12 + ON Digital Zoom enabled 12 + OFF Digital Zoom disabled
13 + ON OSD enabled 13 + OFF OSD disabled
14 + ON Zone title enabled 14 + OFF Zone title disabled
15 + ON Geographical directions enabled 15 + OFF Geographical directions disabled
100 + ON Shutter set to auto
101 + ON 1/3sec shutter
102 + ON 1/2 sec shutter
103 + ON 1 sec shutter
104 + ON WDR enabled 104 + OFF WDR disabled
105 + ON Digital image stabilization enabled 105 + OFF Digital image stabilization dis-
abled
6. CONTROLLING THE DVRs
NVS-KBD50 allows for controlling up to 256 DVRs utilizing N-Control protocol. Keyboard is
compatible with NOVUS DVRs (B and E Series). Default baud rate is 9600 and can’t be changed. Keys
combination are listed in table on next page of this manual.

NV-KBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
13
CONTROLLING THE DVRs
6.1. Controlling NOVUS E Series DVRs
Function Key
combination Description
User
Supervisor
Admin
Keyboard menu (3s) Enters the keyboard menu x
Camera mode Activates camera mode x x x
Camera selection No.+
Switches on the remote control of the camera No.
Displays channel No. in full screen mode in DVR. It’s recommended to con-
nect camera No. to channel No. of the DVR.
x x x
DVR mode Activates DVR mode x x x
DVR selection No.+ Activates DVR mode
Switches on the remote control of the DVR No. x x x
DVR menu (3s) Enters the DVR menu. Exits from certain submenus x x
Fullscreen No.+ Displays the camera No. full-screen on main monitor x x x
Display 1 + Changes current display division x x x
Audio 2 + Turn on/off audio output x x x
PIP 3 + Displays „Picture in Picture” window x x x
OSD 4 + Changes OSD mode x x x
LOG 5 + Opens Logs menu x x x
Sequence Displays pictures from cameras in sequence when pressed in „live” mode x x x
Spot No.+ (3s) Chooses the spot monitor No. (1-4) x x x
Spot No.+ Displays picture from camera No. on chosen spot monitor x x x
Panic Enables/disables panic recording function. x x x
Archive Opens archive menu x x x
Confirm Selects highlighted component or confirms menu entry. x x x
Playback Turns on playback mode x x x

NV-kBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
14
CONTROLLING THE DVRs
6.2. Controlling NOVUS B Series DVRs
Function Key
combination Description
User
Supervisor
Admin
Play Plays the video forward.
Subsequent pressing speeds up the playback x1 x2 x4 x8 x16 x32 x x x
Play Backward Plays the video backward.
Subsequent pressing speeds up the playback x1 x2 x4 x8 x16 x32 x x x
Pause Pause x x x
Joystick Movement up, down, left, right is used to navigation in menu.
Changes the displayed camera in full screen mode. x x x
Function Key
combination Description
User
Supervisor
Admin
Keyboard menu (3s) Enters the keyboard menu x
Camera mode Activates camera mode x x x
Camera selection No.+
Switches on the remote control of the camera No.
Displays channel No. in full screen mode in DVR. It’s recommended to
connect camera No. to channel No. of the DVR.
x x x
DVR mode Activates DVR mode x x x
DVR selection No.+ Activates DVR mode
Switches on the remote control of the DVR No. x x x
DVR menu (3s) Enters the DVR menu. x x
Confirm Selects highlighted component or confirms menu entry. x x x
Exit Abandons most recent command, ceases current action , exits menu.
Open the additional function menu. x x x
Fullscreen No.+ Displays the camera No. full-screen on main monitor x x x
Display No.+ Changes current display division: full screen, 2x2, 3x2, 3x3, 4x4 x x x
Sequence Displays pictures from cameras in sequence when pressed in „live” mode x x x
Panic Enables/disables panic recording function x x x

NV-KBD50 ver. 1.0 - User’s manual
All rights reserved © AAT Holding sp. z o.o.
15
CONTROLLING THE DVRs
Infotmation:
For changing display to : 4x4, 3x3, 3x2, 2x2 or fullscreen, it is necessary to exit menu, or hide additional menu bar (by
pressing ESCAPE or stop).
Use the key combination :
2 , 3 or 4 + to change the display to 2x2. Pushing again show next display in this group.
5 or 6 + to change the display to 3x2. Pushing again show next display in this group.
7 , 8 or 9 + to change the display to 3x3. Pushing again show next display in this group.
16 + to change the display to 3x3. Pushing again show next display in this group.
Function Key
combination Description
User
Supervisor
Admin
Playback Turns on playback mode.
play / pause x x x
Stop Stops playback video x x x
Play Backward Plays the video backward.
Subsequent pressing change speed of the playback x1 x8 x16 x32 x x x
Play Forward
Plays the video forward.
Subsequent pressing change speed of the playback x2, x4, x8, x16, x1/4,
x1/2, x1
x x x
Next Frame Shows next frame, when playback is paused x x x
Search Enter the search menu x x x
Joystick Up Navigation key „up” / changes division 1x1 x x x
Joystick Down Navigation key „down” / changes division 2x2 x x x
Joystick Left Navigation key „left” / changes division 3x3 x x x
Joystick Right Navigation key „right” / changes division 4x4 x x x

2013-08-14 ver. 1.0 JM, MM
AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland
tel.: [phone], fax: [phone]
www.novuscctv.com

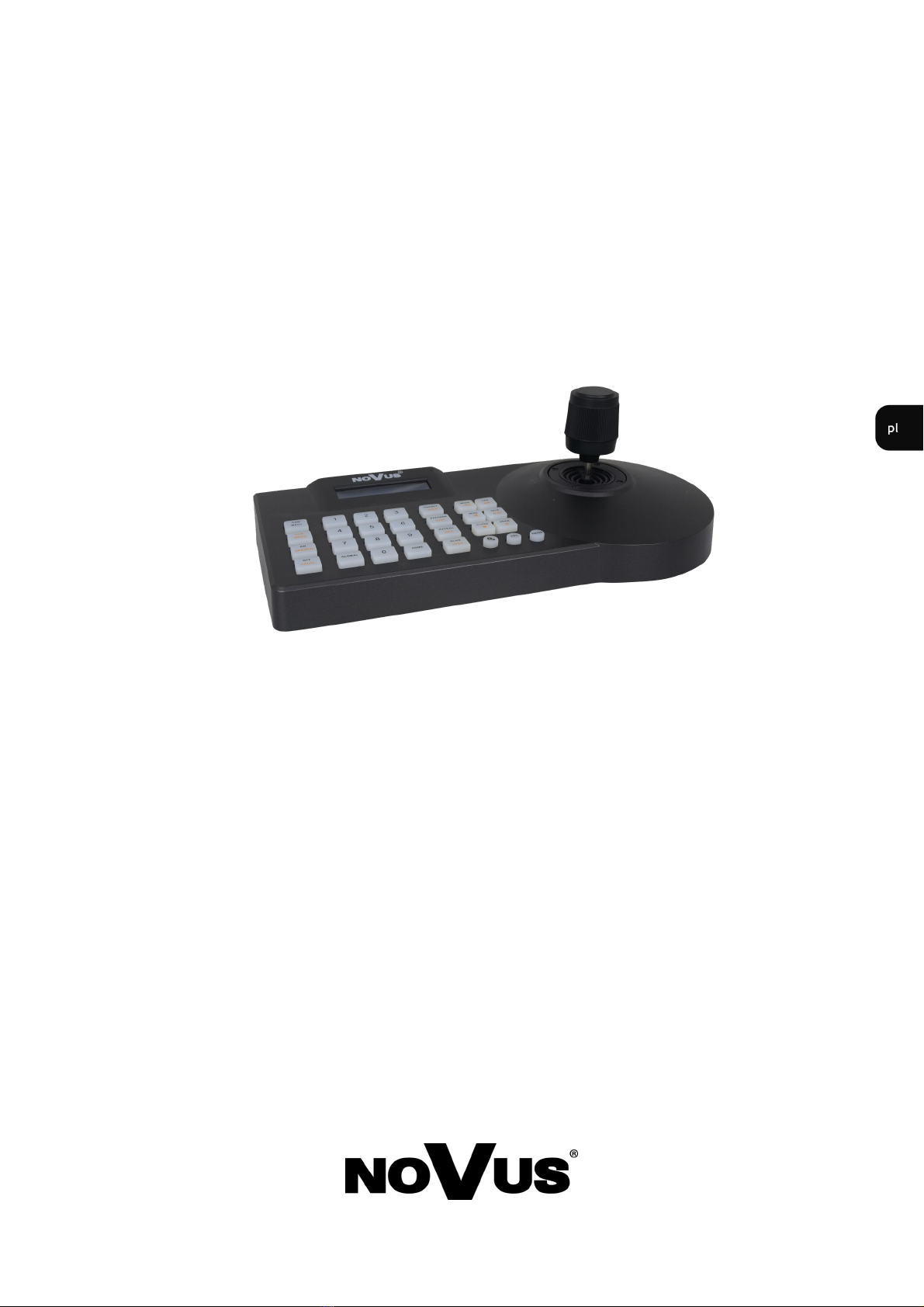

NV-KBD50
i n st r u k c j a o b s ł u g i

NV-KBD50 Instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
2
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC.
Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do
1500VDC.
Dyrektywa WEEE 2002/96/EC
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi
zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe
złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu
produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt
nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do
odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje
dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz
lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla użytkowników dotycząca ograniczenia użycia substancji
niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty
podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie
elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej
dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają
substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub
środowisko naturalne.
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i
kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby
nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i
uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w
systemie.
INFORMACJE

NV-KBD50 Instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
3
UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ
EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO
INSTALACJI I OBSŁUGI KAMERY.
UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają
one bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność
urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;
6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
7. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych klawiatury. Dlatego też, zabrania się zasilania kamery ze
źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez
producenta parametrach.
8. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników autoryzowanego
serwisu;
9. Należy niezwłocznie odłączyć klawiaturę od źródła zasilania i przewodów sygnałowych oraz
skontaktować się z właściwym serwisem w następujących przypadkach:
 Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu;
 Przedostania się cieczy do środka urządzenia lub gdy zostało ono narażone na silny uraz
mechaniczny;
 Urządzenie działa w sposób odbiegający od opisanego w instrukcji, a regulacje dopuszczone
przez producenta i możliwe do samodzielnego przeprowadzenia przez użytkownika nie
przynoszą spodziewanych rezultatów;
 Obudowa została uszkodzona;
 Można zaobserwować nietypowe zachowanie klawiatury.
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi,
innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu,
należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności,
skontaktować się z Producentem.
UWAGA! PRODUCENT ZASTRZEGA SOBIE MOŻLIWOŚĆ WYSTĄPIENIA BŁĘDÓW W DRUKU ORAZ
ZMIAN PARAMETRÓW TECHNICZNYCH BEZ UPRZEDNIEGO POWIADOMIENIA.
WARUNKI BEZPIECZEŃSTWA

NV-KBD50 Instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
4
1. ZAWARTOŚĆ OPAKOWANIA
 Klawiatura
 Instrukcja obsługi
 Zasilacz sieciowy 12V
Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym
wykazem. W przypadku stwierdzenia braków należy zaniechać instalacji i skontaktować się
z dystrybutorem.
2. CHARAKTERYSTYKA OGÓLNA
 Klawiatura do zdalnego sterowania: rejestratorami i kamerami marki NOVUS;
 Protokoły do sterowania rejestratorami: N-Control;
 Protokoły do sterowania kamerami: N-Control, Pelco-D;
 Trzy poziomy dostępu ADMINISTRATOR, SUPERVISOR i USER;
 Możliwość sterowania do 256 kamerami, 256 rejestratorami;
 29 przycisków wielofunkcyjnych;
 Wyświetlacz LCD: 1 x 16 znaków;
 Zasilanie: 12 VDC.
UWAGA !
Jeżeli urządzenie zostało przyniesione z pomieszczenia o niższej temperaturze należy odczekać
aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia
bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja, zawartej w powietrzu
pary wodnej, może spowodować zwarcia i w konsekwencji uszkodzenie urządzenia.
INFORMACJE WSTĘPNE
