Novus NV-IR30/200LED User manual

u s e r ’s m a n u a l
NV-IR30/200LED

NV-IR30/200LED - User’s manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
2
EMC (2004/108/EC) and LVD (2006/95/EC ) Directives
CE Marking
Our products are manufactured to comply with the requirements of the following directives and
national regulations implementing the directives:
 Electromagnetic compatibility EMC 2004/108/EC.
 Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well
as 75VDC and 1500VDC.
WEEE Directive 2002/96/EC
Information on Disposal for Users of Waste Electrical and Electronic Equipment
This appliance is marked according to the European Directive on Waste Electrical and Electronic
Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly,
you will help to prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance
may not be treated as household waste. It shall be handed over to the applicable collection point for
used up electrical and electronic equipment for recycling purpose. For more information about
recycling of this product, please contact your local authorities, your household waste disposal service
or the shop where you purchased the product.
RoHS Directive 2002/95/EC
Out of concern for human health protection and friendly environment, we assure that our
products falling under RoHS Directive regulations, regarding the restriction of the use of
hazardous substances in electrical and electronic equipment, have been designed and manufactured in
compliance with the above mentioned regulations. Simultaneously, we claim that our products have
been tested and do not contain hazardous substances whose exceeding limits could have negative
impact on human health or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed
for self installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or inconsistent
with user’s manual installation of the device in the system.
INFORMATION

NV-IR30/200LED - User’s manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
3
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A
PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE
YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER
DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO
USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE
PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE
PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE
PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE
PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF
EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTANT SAFEGUARDS AND WARNINGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual
is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers
etc.) is not recommended since it may lead to heat build-up and damaging the device itself
as a consequence;
8. Mounting the illuminator on unstable surface or using not recommended mounts is forbidden.
Improperly mounted illuminator may cause a fatal accident or may be seriously damaged itself. The
illuminator must be mounted by qualified personnel with proper authorization, in accordance with
this user’s manual;
SAFETY REQUIREMENTS

NV-IR30/200LED - User’s manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
4
SAFETY REQUIREMENTS
9. Device should be supplied only from a power sources whose parameters are in accordance with
those specified by the producer in the illuminator technical datasheet. Therefore, it is forbidden to
supply the illuminator from a power sources with unknown parameters, unstable or not meeting
producer’s requirements;
10. Signal cables should be placed in a way excluding the possibility of damaging them by accident.
Special attention must be paid to cables getting from the illuminator and connecting the power
supply;
11. Electric installation supplying the device should be designed to meet the specifications given
by the producer in such a way that overloading is impossible;
12. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should
be conducted only by qualified service personnel;
13. Unplug the illuminator from the power source immediately and contact the proper maintenance
department when the following occurs:
 Damages to the power cord or to the plug itself;
 Liquids getting inside the device or exposure to strong mechanical shock;
 Device behaves in a way not described in the manual and all adjustments approved by the
manufacturer and possible to apply by user himself, seem not to have any effect;
 Illuminator is damaged;
 Atypical behaviour of the illuminator components may be seen (heard).
15. In necessity of repairs attention to using only original replacement parts (with their parameters
in accordance with those specified by the producer) should be paid. Non-licensed service and
non-genuine replacement parts may cause fire or electrocution;
16. After maintenance activities tests should be run to ensure proper operation of all the functional
components of the device.
Attention!
Technical changes reserved without prior notice and printing errors possible.

NV-IR30/200LED - User’s manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
5
1. PACKAGE CONTENTS
The package containts:
 IR Illuminator
 User’s Manual
 6*40 Self-tapping Screw (3 pcs)
 Plastic-Conical-Anchor (3 pcs)
 Fixing Bracket
 Hexagonal Wrench
 Spring Pad (2 pcs)
 6*8 Hexagonal Screw (2 pcs)
 Power cable
 Mounting drawing paper
If any of the listed equipment has been damaged during transport or if the package is incomplete,
the contents of package should be packed back in to the original box. Please contact your local
NOVUS distributor for further assistance.
2. MAIN CHARACTERISTICS
Key futures of IR iluminator NV-IR30/200LED:
• High efficiency cooling structure
• Weatherproof enclosure
• Adjustable IR LED intensity
 Adjustable visible light sensor sensitivity
 High Power LED
 IR range: up to 200m outdoor (possibility to increase up to 280m)*
 IR angle: 30° (possibility to increase up to 90°)*
 Extended IR LED life
 Power supply: 12VDC/24VAC
*Using two or three NV-IR30/200LED illuminators, depending on their arrangement, it is possible to
increase the angle of light (up to 60° for two illuminators and up to 90° for three) or their operating
range (up to 240m for two illuminators and up to 280m for three)
Two illuminators can be installed by using NVB-IR2KIT mounting kit.
Three illuminators can be installed by using NVB-IR3KIT mounting kit.
FOREWORD INFORMATION

NV-IR30/200LED - User’s manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
6
3. SPECIFICATION
*Explained on the previous page.

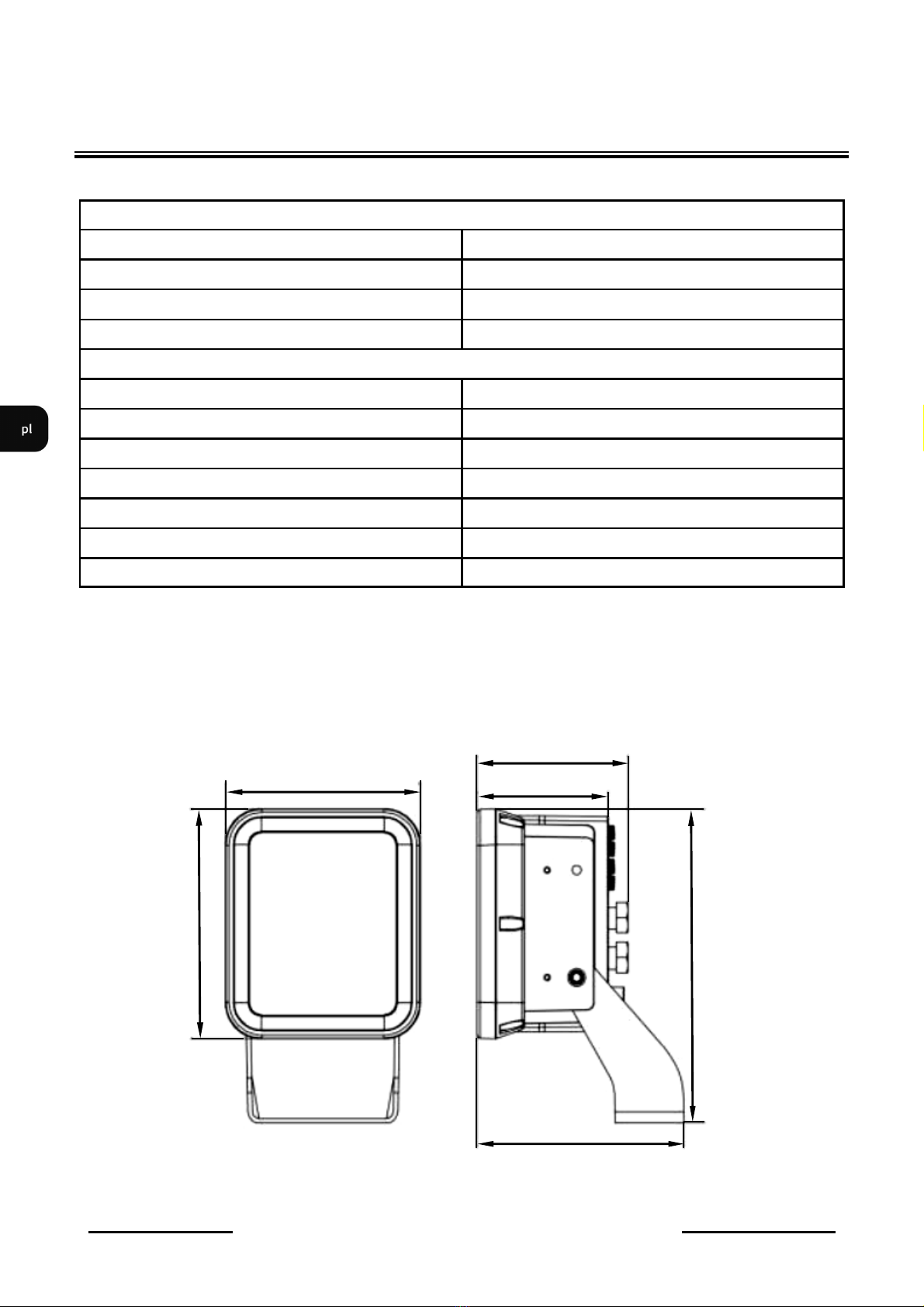

3.1 Dimensions
SPECIFICATION
IR LED
Light source 20 pieces of High Power LEDs
Range 200 m (possibility to increase up to 280m)*
Angle 30° (possibility to increase up to 90°)*
Wavelength 850nm
INSTALLATION PARAMETERS
Dimensions (mm) 127 (W) x 205 (H) x 135 (L)
Weight 1640 g
Enclosure Aluminium, black
Power Supply 12 VDC/24VAC
Power Consumption 42 W
Operating Temperature -30°C ~ 40°C
Degree of Protection IP 66
127
150
98,4
85,6
135
205

NV-IR30/200LED - User’s manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
7

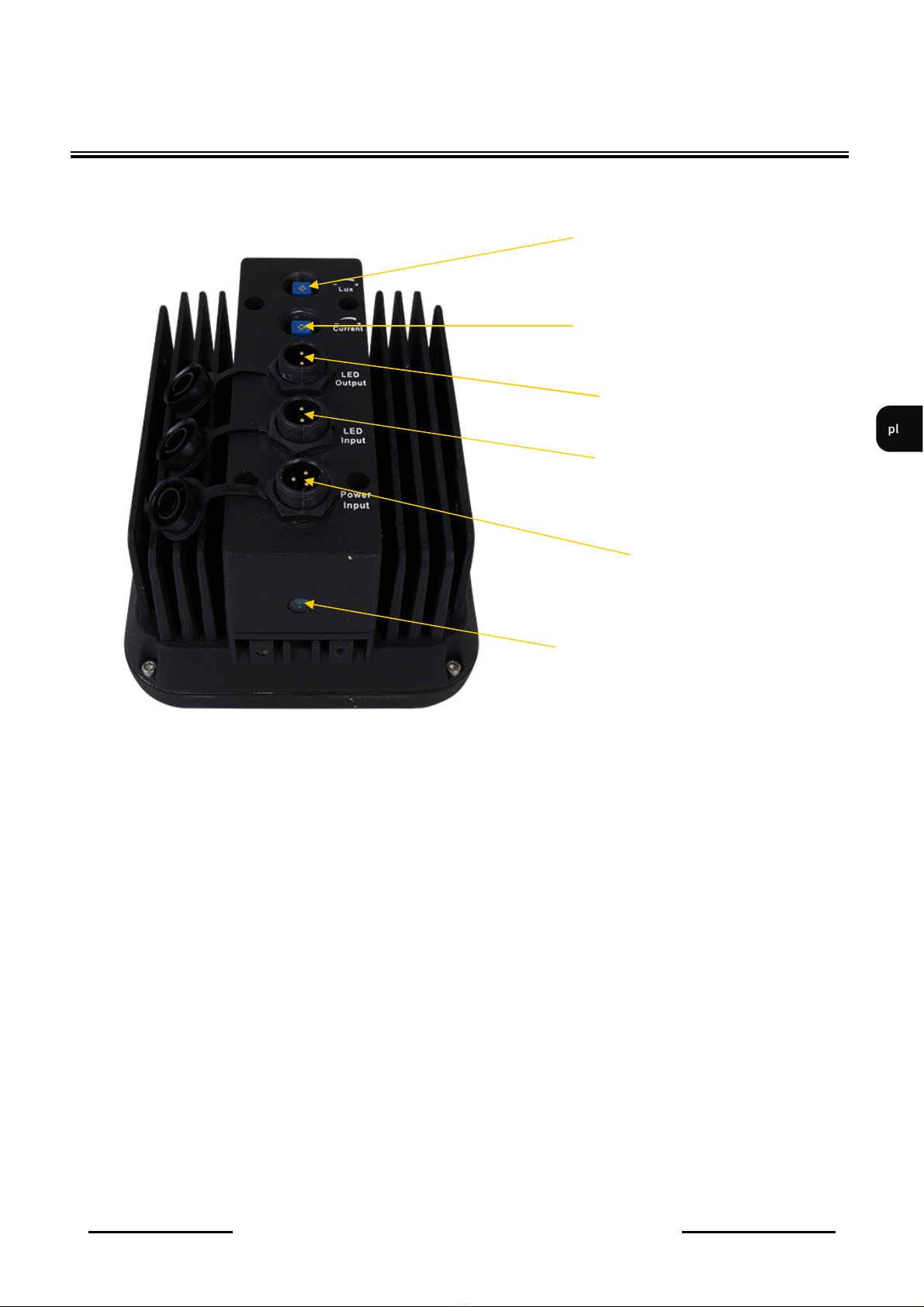

3.2 Layout of important items

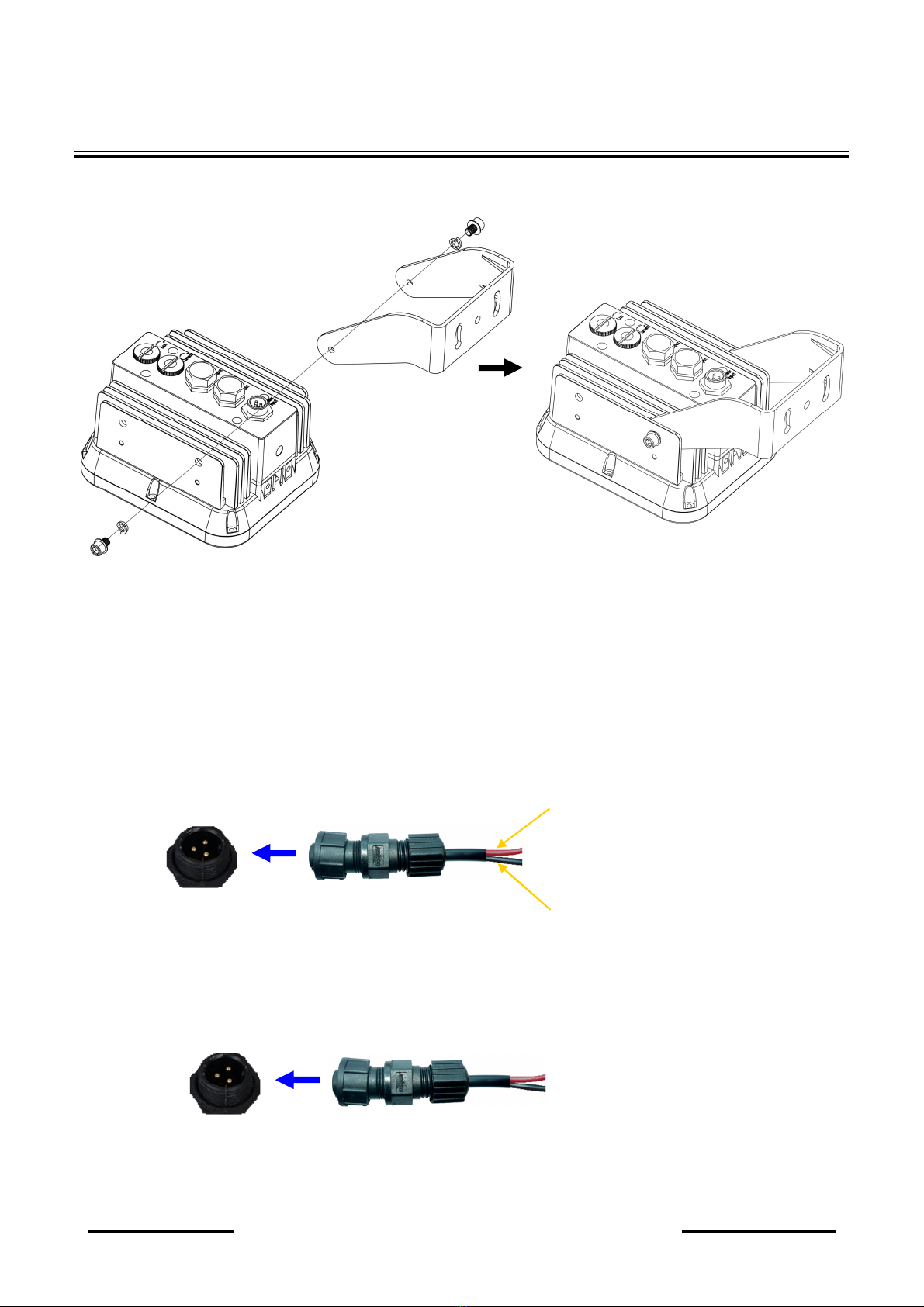

4. INSTALLATION
Please familiarize yourself with the device, its parameters and methods of mounting, before
mounting .
 Put mounting drawing paper to the wall or ceiling and mark drill holes.
 Drill holes using markings.
 Using mounting screws from the package, attach the fixing bracket to the ceiling/wall.
 Gently screw the illuminator to the fixing bracket, using 2 screws and 2 small pads from the
package.
 Manually point the illuminator in a desired direction.
 Screw the illuminator firmly (holding it with hand if needed).
SPECIFICATION
Adjustable IR LED intensity
Adjustable visible light
sensor sensitivity
Control output
Signal input
Power input
Visible light sensor

NV-IR30/200LED - User’s manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
8
4.1 Power supply connection
Warning: Device should be supplied only from a power sources whose parameters are
in accordance with those specified by the producer in the camera technical
datasheet. Therefore, it is forbidden to supply the illuminator from power sources with
their parameters unknown, unstable or not meeting the producer’s requirements.
4.1.1. Zasilanie 12VDC
4.1.2. Zasilanie 24 VAC
INSTALLATION
+ (color red)
- GND (color black)
Polarity makes no difference.

NV-IR30/200LED - User’s manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
9
5. SETTINGS
5.1. Connecting NV-IR30/200LED IR illuminators
NV-IR30/200LED IR illuminator can cooperate with other illuminators of the same type.
After connecting the outoput (LED Output) of master device with signal input (LED Input) of another
device, master iluminator will control the rest of connected devices. It is sufficient to set the right
level of IR LED intensity and the visible light sensor sensitivity for only one (master) device.
LED Output states:
IR LED on => DC 0V
IR LED off => DC 3V-3.3V
LED Input states:
DC 0V => IR LED on
DC 3V-7.5V => IR LED off
5.2. Adjusting the intensity of IR LED
If want to change the intensity of the IR light, open the cover at the back of the iluminator
(Current socket) and adjust the value of this parameter by using a screwdriver.
5.3. Adjusting the sensitivity of visible light sensor
If want to change the sensitivity of visible light sensor, open the cover at the back of the ilu-
minator (Lux socket) and adjust the value of this parameter by using a screwdriver. Increasing this
parameter will cause the IR LED will start working under the darker situation. Decreasing this para-
meter will cause the IR LED will start working under the brighter situation.
SETTINGS

2013-07-19 PR, MM
AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com

ins t r u kcj a obs ł ugi
NV-IR30/200LED

NV-IR30/200LED - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
2
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy:
- Kompatybilność elektromagnetyczna EMC 2004/108/EC.
- Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego
do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
Dyrektywa WEEE 2002/96/EC
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi
zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe
złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na
środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza,
że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do
odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące
recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług
utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla użytkowników dotycząca ograniczenia użycia substancji niebezpiecznych w sprzęcie
elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty
podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych
w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie
z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały
przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na
zdrowie człowieka lub środowisko naturalne.
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli, nie jest
przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające
specjalistycznej wiedzy.
Obowiązek konsultowania się z Producentem przed wykonaniem czynności nieprzewidzianej instrukcją
obsługi albo innymi dokumentami:
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych
dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, należy, pod
rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, skontaktować się
z Producentem.
INFORMACJE

NV-IR30/200LED - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
3
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM
PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA.
PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI
I OBSŁUGI OŚWIETLACZA.
UWAGA !
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji oświetlacza na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;
6.
Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
7. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji
(np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może
doprowadzić do uszkodzenia urządzenia;
8. Nie wolno umieszczać oświetlacza na niestabilnych powierzchniach lub nie zalecanych przez
producenta uchwytach. Źle zamocowany oświetlacz może być przyczyną groźnego dla ludzi
wypadku lub sama ulec poważnemu uszkodzeniu. Oświetlacz musi być instalowany przez
wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej
instrukcji;
9. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych oświetlacza. Dlatego też, zabrania się zasilania oświetlacza ze
źródeł o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta
parametrach;
UWAGI I OSTRZEŻENIA

NV-IR30/200LED - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
4
UWAGI I OSTRZEŻENIA
10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia
przewodów z oświetlacza oraz na miejsce przyłączenia do źródła zasilania.
11. Instalacja elektryczna zasilająca oświetlacz powinna być zaprojektowana z uwzględnieniem
wymagań podanych przez producenta tak, aby nie doprowadzić do jej przeciążenia;
12. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników
autoryzowanego serwisu;
13. Należy niezwłocznie odłączyć oświetlacz od źródła zasilania i przewodów sygnałowych oraz
skontaktować się z właściwym serwisem w następujących przypadkach:
 Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu;
 Przedostania się cieczy do środka urządzenia lub gdy zostało ono narażone na silny uraz
mechaniczny;
 Urządzenie działa w sposób odbiegający od opisanego w instrukcji, a regulacje dopuszczone
przez producenta i możliwe do samodzielnego przeprowadzenia przez użytkownika nie
przynoszą spodziewanych rezultatów;
 Obudowa została uszkodzona;
 Można zaobserwować nietypowe zachowanie oświetlacza.
15. W przypadku konieczności naprawy urządzenia należy upewnić się, czy pracownicy serwisu użyli
oryginalnych części zamiennych o charakterystykach elektrycznych zgodnych z wymaganiami
producenta. Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru
lub porażenia prądem elektrycznym;
16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić
się co do poprawności działania wszystkich podzespołów funkcjonalnych oświetlacza.
Uwaga!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.

NV-IR30/200LED - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
5
1. ZAWARTOŚĆ ZESTAWU
Zestaw zawiera następujące elementy:
 oświetlacz IR,
 instrukcja obsługi,
 wkręt samogwintujący 6*40 (3 szt.),
 kołek rozporowy (3 szt.),
 uchwyt mocujący,
 klucz imbusowy,
 podkładka spręzysta (2 szt.),
 śruba sześciokątna 6*8 (2 szt.),
 kabel zasilający,
 szablon montażowy.
Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym
wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się
z dystrybutorem.
2. CHARAKTERYSTYKA OGÓLNA
Charakterystyczne cechy oświetlacza IR NV-IR30/200LED:
• wysoka efektywność struktury chłodzącej,
• obudowa odporna na warunki pogodowe,
• regulowana intensywność świecenia,
• regulowana czułość czujnika światła widzialnego,
 diody LED wysokiej mocy,
 zasięg do 200m w warunkach zewnętrznych (z możliwością zwiększenia do 280m)*
 kąt świecenia 30° (z możliwością zwiększenia do 90°)*
 wydłużona żywotność LED,
 zasilanie: 12VDC/24VAC.
*Przy zastosowaniu dwóch lub trzech oświetlaczy NV-IR30/200LED, w zależności od ich
rozmieszczenia, istnieje możliwość zwiększenia kąta świecenia (do 60° dla dwóch oświetlaczy i do
90° dla trzech) lub zasięgu ich świecenia (do 240m dla dwóch oświetlaczy i do 280m dla trzech)
Zestaw montażowy NVB-IR2KIT umożliwia instalację dwóch oświetlaczy.
Zestaw montażowy NVB-IR3KIT umożliwia instalację trzech oświetlaczy.
INFORMACJE WSTĘPNE

NV-IR30/200LED - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
6
3. DANE TECHNICZNE
*Wyjaśnienie na poprzedniej stronie.
3.1. Wymiary
DANE TECHNICZNE
OŚWIETLACZ IR
Źródło światła 20 diod LED dużej mocy
Zasięg 200 m (z możliwością zwiększenia do 280m)*
Kąt świecenia 30° (z możliwością zwiększenia do 90°)*
Długość fali 850nm
PARAMETRY INSTALACYJNE
Wymiary (mm) 127 (szer) x 205 (wys) x 135 (dł)
Masa 1640 g
Obudowa aluminiowa, w kolorze czarnym
Zasilanie 12 VDC/24 VAC
Pobór mocy 42 W
Temperatura pracy -30°C ~ 40°C
Klasa szczelności IP 66
127
150
98,4
85,6
135
205

NV-IR30/200LED - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
7
3.2. Wygląd i rozmieszczenie ważnych elementów
4. INSTALACJA
Przed procesem instalacji należy zapoznać się z produktem, z jego parametrami i sposobem instalacji.
 Przyłożyć szablon montażowy do ściany lub sufitu i zaznaczyć miejsca pod otwory na wkręty
mocujące.
 Wywiercić otwory na wkręty mocujące.
 Przykręcić uchwyt mocujący do powierzchni sufitu/ściany za pomocą wkrętów, dołączonych
do zestawu.
 Delikatnie przykręcić oświetlacz do uchwytu mocującego za pomocą śrub i podkładek,
znajdujących się w pudełku.
 Ustawić oświetlacz w położeniu docelowym.
 Przytrzymując oświetlacz, dokręcić go do uchwytu mocującego.
DANE TECHNICZNE
Regulacja intensywności
świecenia
Regulacja czułości czujnika
światła widzialnego
Wyjście sterujące
Wejście sygnałowe
Zasilanie
Czujnik światła widzialnego

NV-IR30/200LED - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
8
INSTALACJA
4.1. Podłączanie zasilania
Uwaga: Oświetlacz należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej.
Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować
nieprawidłową pracą urządzenia lub jego uszkodzeniem.
4.1.1. Zasilanie 12VDC
4.1.2. Zasilanie 24 VAC
+ (kolor czerwony)
- GND (kolor czarny)
Polaryzacja nie ma znaczenia.

NV-IR30/200LED - instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding Sp. z o.o.
9
USTAWIENIA
5. USTAWIENIA
5.1. Łączenie oświetlaczy IR NV-IR30/200LED
Oświetlacz IR NV-IR30/200LED ma możliwość współpracy z innymi oświetlaczami tego
samego typu. Poprzez połączenie, za pomocą odpowiedniego kabla, wyjścia sterującego (LED
Output) urządzenia nadrzędnego z wejściem sygnałowym innego urządzenia (LED Input), oświetlacz
nadrzędny steruje oświetlaczem podrzędnym. Wystarczy więc ustawić odpowiedni poziom
intensywności świecenia i czułości czujnika światła widzialnego tylko dla jednego (nadrzędnego)
urządzenia.
Parametry LED Output:
IR LED włączony => DC 0V
IR LED wyłączony => DC 3V-3.3V
Parametry LED Input:
DC 0V => IR LED włączony
DC 3V-7.5V => IR LED wyłączony
5.2. Regulacja intensywności świecenia diod
Aby zmienić intensywność świecenia diod IR LED należy otworzyć osłonę z tyłu
oświetlacza (gniazdo Current) i ustawić odpowiednią wartość tego parametru przy użyciu wkrętaka.
5.3. Regulacja czułości czujnika światła widzialnego
Aby zmienić czułość czujnika światła widzialnego należy otworzyć osłonę z tyłu oświetlacza
(gniazdo Lux) i ustawić odpowiednią wartość tego parametru przy użyciu wkrętaka. Aby zwiększyć
czułość czujnika należy zwiększyć ten parametr („+”). Oświetlacz będzie włączał się przy wyższym
poziomie oświetlenia. Aby zmniejszyć czułość czujnika należy zmniejszyć ten parametr („-”).
Oświetlacz będzie włączał się dopiero przy niższym poziomie oświetlenia.

2013-07-19 PR, MM
AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com
