oneConcept 10027073 User manual

Autoradio
10027073 10027074

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfäl-
tig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die
durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen
wir keine Haftung.
Technische Daten
Artikelnummer 10027073, 10027074
Stromversorgung DC 12 V
Radio
UKW Frequenzbereich 87.5 MHz - 108 MHz
Signal / Geräusche Verhältnis ≤45 dB
Player
Signal / Geräusche Verhältnis ≤45 dB
MP3 Bitrate 8 - 320 kbps
MP3 Signal / Geräusche Verhältnis ≤45 dB
Verstärker
Ausgangsleitung 4 x 7 W / 14,4V
Lautsprecherimpedanz 4 Ω - 8 Ω
Abmessungen
B x H x T 180 mm x 52 mm x 135 mm
Sicherheitshinweise
Allgemeine Hinweise:
Bedienung nur bei Stillstand des Fahrzeugs. Führen Sie Bedienungen an dem Gerät erst
aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer
an einer sicheren Stelle an bevor Sie das Gerät bedienen. Andernfalls besteht Unfallgefahr.
Betriebslautstärke:
Stellen Sie die Lautstärke so ein, dass Sie Außengeräusche (insbesondere Sirenen und andere
Warnsignale) wahrnehmen können. Zu hohe Lautstärkepegel im Fahrzeug können außerdem
Gehörschäden verursachen.
Önen/Reparieren des Geräts:
Önen Sie das Gerät nicht. Bei einer Önung besteht die Gefahr eines elektrischen Schlags
oder Feuergefahr. Benutzen Sie das Gerät nicht weiter, wenn ein Problem auftritt. Versu-
chen Sie bitte nicht, das Gerat bei auftretenden Problemen eigenmächtig zu reparieren.
Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualizierten
Fachwerkstatt.

3
Stromversorgung:
Verwenden Sie das Gerät ausschließlich mit einem 12 VOLT Bordnetz und wenn MINUS an
MASSE angeschlossen ist. Bei Nichtbeachtung besteht Feuergefahr u.a. Fragen Sie im Zwei-
felsfall Ihren Händler oder in einer Fachwerkstatt.
Austausch von Sicherungen:
Ersetzen Sie Sicherungen immer durch solche mit der richtigen Amperezahl. Es kann sonst
zu elektrischen Schlägen und Brandgefahr kommen.
Umgebungstemperatur
Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Temperatur in der Fahr-
gastzelle zwischen +60°C und -10°C liegt.
Reinigung des Gerätes:
Mit einem weichen, trockenen Tuch das Gerat regelmäßig reinigen. Bei hartnäckigeren Fle-
cken das Tuch bitte nur mit Wasser befeuchten. Andere Mittel außer Wasser können die
Farbe angreifen und den Kunststo beschädigen.

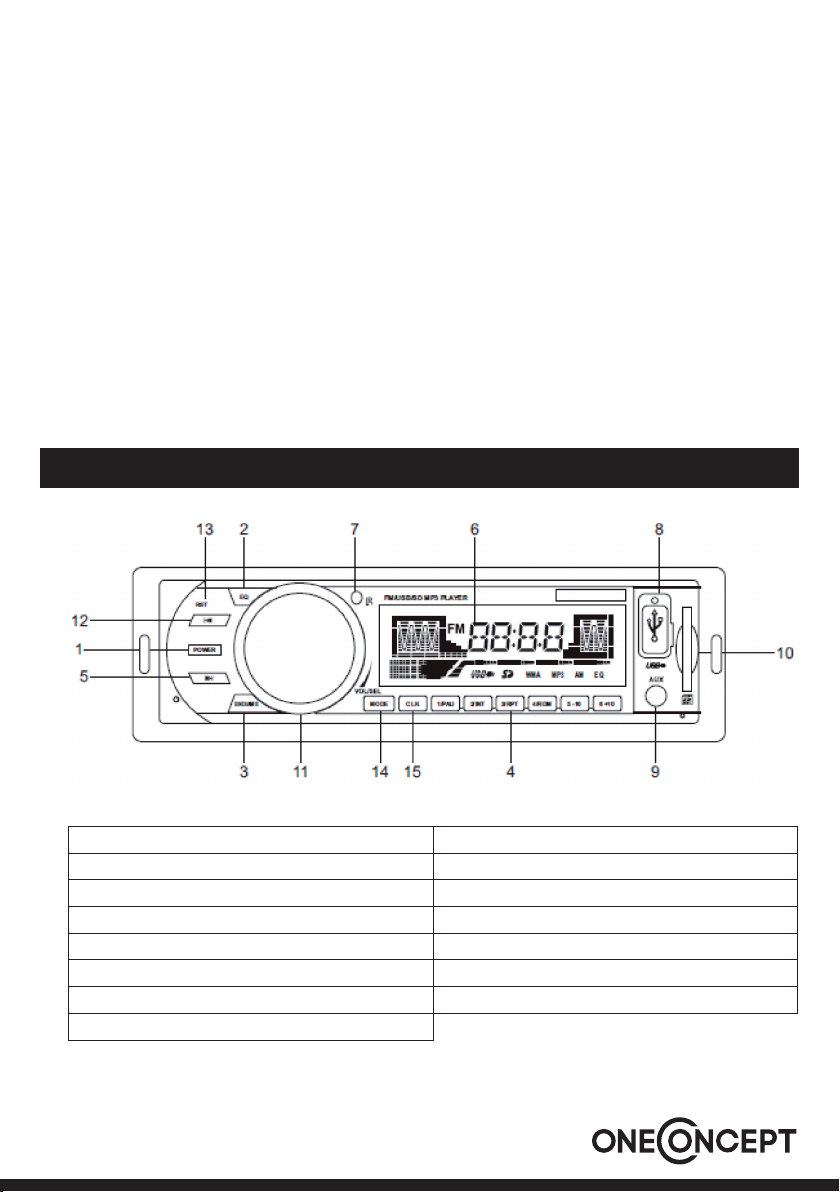

Geräteübersicht
1 Ein / Aus Schalter 9 AUX Anschluss
2 EQ 10 SD/MMC Karten Einschub
3 Senderwahl / Sendersuchlauf / Speicher Taste 11 Regler für Lautstärke / Toneinstellung
4 Radiosender Nummernblock 12 Radiosendersuchlauf zurück / vor
5 Radiosendersuchlauf vorwärts / nächster Titel 13 Reset Taste
6 LCD Display 14 Mode Taste
7 IR Empfänger für Fernbedienung 15 Uhr Taste
8 USB-Slot

4

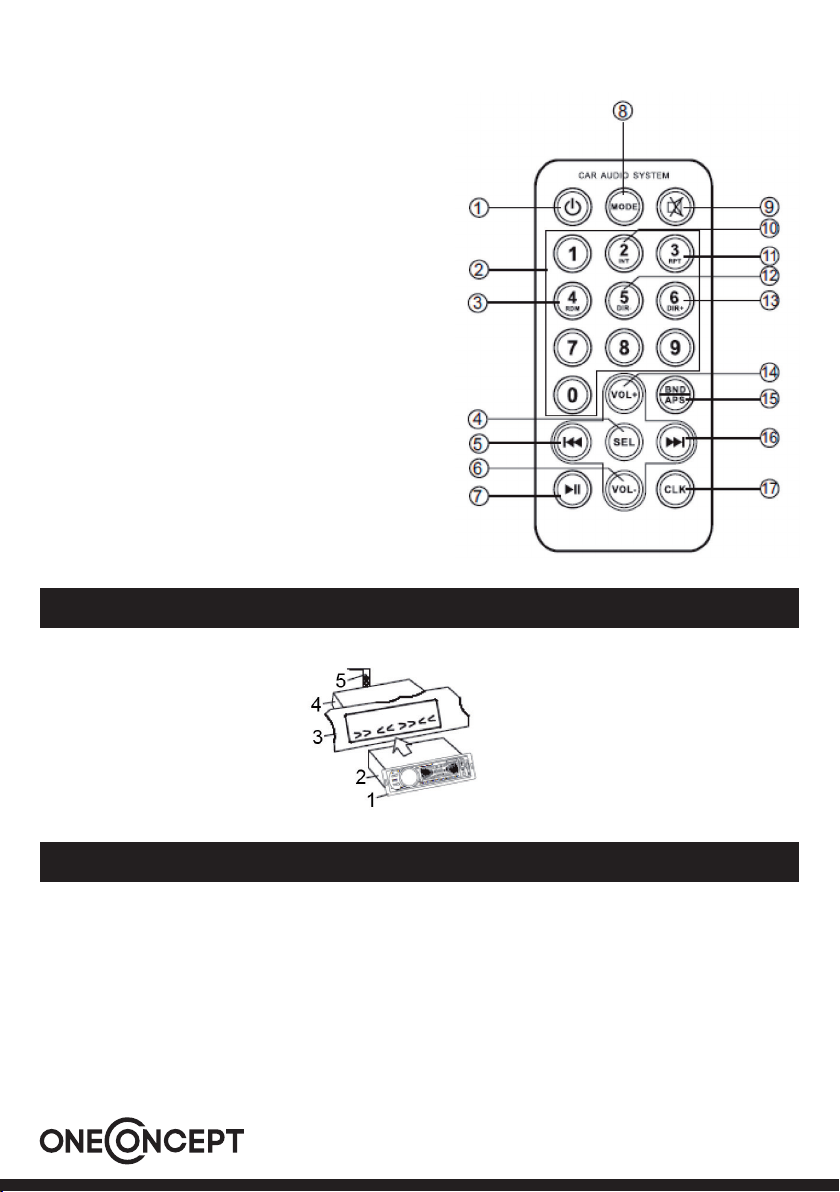

Fernbedienung
1 Ein / Aus Schalter
2 Radiosender / MP3 Titel Nummernblock
3 Zufallswiedergabe
4 Sound Eekt Taste
5 Vorheriger Titel
6 Lautstärke leiser
7 Play / Pause Taste
8 Mode Taste
9 Mute Taste
10 Titel Anspiel-Taste
11 Repeat Taste
12 Vorheriger Ordner
13 Nächster Ordner
14 Lautstärke lauter
15 Radio Band / Radiosender
automatisch speichern
16 Nächster Titel
17 Uhr Taste
Einbau
Installationsdiagramm
1 Platikrahmen
2 Radio
3 Bedienteil
4 Einbaurahmen
5 Einbauarretierung
Bedienung
Ein / Aus Schalter
Drücken Sie kurz den Ein / Aus Schalter um das Gerät ein zu schalten und drücken Sie ihn
lang um das Gerät aus zu schalten.
LCD Display
Es zeigt Íhnen die Radiofrequenz oder den Inhalt des SD/USB Mediums.

5
Regler für Lautstärke / Sound Eekt
Drehen sie den Regler um die Lautstärke ein zu stellen. Drücken Sie auf den Regler um einen
der folgenden Toneinstellungen zu wählen: VOLUME – BASS – TREBLE – FAD - BAL. Durch
Drehen des Lautstärkeregler können Sie die Einstellungen ändern. Kürzes drücken der EQ
Taste erlaubt es ihnen folgende EQ Einstellungen zu wählen: EQ - POPS – ROCK - CLASS
Senderwahl / Sendersuchlauf / Speicher Taste
Im Radio Modus können Sie das Radiofrequenzband wählen. Durch längeres Drücken akti-
vieren Sie den automatischen Sendersuchlauf, welcher die Sender auch speichert.
Mode Taste
Taste zum wählen des Modus: RADIO – SD / MMC – USB
Radiosendersuchlauf rückwärts / vorheriger Titel
Im Radio Modus, durch kurzes drücken startet der automatische Sendersuchlauf rückwärts
und stoppt beim vorherigen Radiosender. Drücken Sie die Taste lang (3 Sek.) um den Ra-
diosender manuell zu suchen, drücken Sie keine Taste für 5 Sekunden, dann beenden Sie
die Funktion.
Radiosendersuchlauf vorwärts / nächster Titel
Im Radio Modus, durch kurzes drücken startet der automatische Sendersuchlauf vorwärts
und stoppt beim nächsten Radiosender. Drücken Sie die Taste lang (3 Sek.) um den Radio-
sender manuell zu suchen, drücken Sie keine Taste für 5 Sekunden, dann beenden Sie die
Funktion.
Uhr Taste
Durch kurzes drücken der Taste wird die Uhrzeit angezeigt, durch längeres drücken beginnt
die Uhrzeit zu blinken und sie können die Uhrzeit mit den Tasten (5) und (12) einstellen.
AUX Anschluss
Durch kurzes drücken der Taste (14) wechsel Sie in den AUX Modus, Der AUX Anschluss
ermöglicht es Ihnen externe Geräte (z.B. MP3 Player, Kassettenabspieler, etc.) über dieses
Gerät wieder zu geben.
Reset Taste
Das Gerät wird auf Werkseinstellungen zurück gesetzt.
SD/ MMC Einschub
Stecken Sie ein SD/ MMC Karten in den Einschub, es kann die Musik von der Karte wieder-
gegeben werden.
USB Anschluss
Stecken Sie einen USB Stick in den Anschluss, es kann die Musik von dem USB Stick wie-
dergegeben werden.

6
MP3 Wiedergabe
• Stecken Sie eine(n) SD/ MMC/ USB-Stick ein. Drücken die Taste (1) und die Musikwieder
ist pausiert, drücken sie die Taste erneut und die Wiedergabe beginnt.
• Stecken Sie eine(n) SD/ MMC/ USB-Stick ein. Drücken die Taste (5), es wird der nächste
Titel gespielt.
• Stecken Sie eine(n) SD/ MMC/ USB-Stick ein. Drücken die Nummer (12) / Taste (4), es
wird der vorherige Titel gespielt.
• Stecken Sie eine(n) SD/ MMC/ USB-Stick ein. Drücken die Nummer (2) / Taste (4), die
Titel werden angespielt.
• Stecken Sie eine(n) SD/ MMC/ USB-Stick ein. Drücken die Nummer (3) / Taste (4), die
Titel werden wiederholt.
• Stecken Sie eine(n) SD/ MMC/ USB-Stick ein. Drücken die Nummer (4) / Taste (4), die
Titel werden zufällig wiedergegebe.
• Stecken Sie eine(n) SD/ MMC/ USB-Stick ein. Drücken die Nummer (5) / Taste (4), die
Wiedergabe spring 10 Titel zurück, langes drücken der vorherige Ordner wird abgespielt.
• Stecken Sie eine(n) SD/ MMC/ USB-Stick ein. Drücken die Nummer (6) / Taste (4), die-
Wiedergabe spring 10 Titel vor, langes drücken der nächste Ordner wird abgespielt.
Fehlersuche und Fehlerbehebung
Viele Fehler können Sie einfach selbst beheben. Bevor Sie sich an den Kundenservice wen-
den gehen sie zunächst die folgende Liste durch. Falls Sie den Fehler nicht selbst beheben
können, kontaktieren Sie den Kundendienst. Bevor Sie anrufen, notieren Sie sich bitte das
Modell, die Seriennummer und das Kaufdatum des Geräts. Der Kundendienst benötigt diese
Informationen.
Problem Grund/Lösung
LCD Display leuchtet nicht
Das Gelbe Kabel ist nicht an die Batterie angeschlossen –
schliesen Sie es an.
Die Sicherung des Roten Kabels ist defekt, tauschen Sie
die Sicherung aus.
Kein Ton
Kein Strom – schliessen sie das Stromkabel an.
Kein Ton aus dem Lautsprecher, schliessen Sie den Laut-
sprecher an.
SD/MMC/USB hat nicht das richtige Dateiformat, – prüfen
Sie SD/MMC/USB
Ton verzehrt
Lautstärke ist zu hoch, Prüfen Sie die Lautstärkeeinstel-
lung und regeln die Lautstärke runter.
Antenne hat schlecheten kontakt, stecken Sie den Anten-
nenstecker richtig ein.

7
Hinweise zur Ensorgung
Be ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rä-
dern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG.
Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt wer-
den. Informieren Sie sich über die örtlichen Regelungen zur getrennten
Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie
sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte
werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen
negativen Konsequenzen geschützt. Materialrecycling hilft, den Ver-
brauch von Rohsto en zu verringern.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)

8
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take
care of the following hints to avoid damages. Any failure caused by ignoring the mentioned
items and cautions mentioned in the instruction manual are not covered by our warranty
and any liability.
Technical Data
Item number 10027073, 10027074
Working voltage DC 12 V
Tuner
Frequency range 87.5 MHz - 108 MHz
Signal to noise ratrio ≤45 dB
Player
Signal to noise ratrio ≤45 dB
MP3 bitrate 8 - 320 kbps
MP3 signal / signal to noise ratrio ≤45 dB
Amplier
Real power output 4 x 7 W / 14,4V
Speaker impedance. 4 Ω - 8 Ω
Dimensions
W x H x D 180 mm x 52 mm x 135 mm
Safety Instructions
General Information:
Operation only when the vehicle is standing. Any function of the device must be o until
the vehicle has stopped. Stop the vehicle in a safe place before operating the equipment.
Otherwise you might cause an accident.
Operating volume:
The volume must be set that you can hear outside noises (sirens and other warning signs in
particular) Excessively high volume levels in the vehicle can also cause hearing loss.
Open / repair of the unit:
Do not open the device. Opening the unit is a risk of electric shock or re hazard. Discon-
tinue using the device if a problem occurs. Do not attempt to repair this product yourself.
Only qualied service personnel should perform servicing.

9
Power supply:
Use the device only with a 12 volt electrical system and if MINUS is connected to ground.
Failure to do so may result in re, among others. If in doubt ask your dealer or in a speci-
alist workshop.
Replacing fuses:
Replace fuses always by some with the proper amperage. Otherwhise you may cause elec-
tric shock and re hazard.
Ambient temperature
Before switching on the device, be sure that the temperature inside the vehicle is between +
60 ° C and -10 °C.
Cleaning the unit:
Clean regularly with a soft, dry cloth. For more severe stains, please dampen the cloth with
water only. Do not use other agents than water, they could damage the plastic.
Product Discription
1 Power on / o 9 AUX in
2 EQ 10 SD/MMC slot
3 Change channel / search automatically / storage 11 Volume button / sound eect select
4 Radio memory number 12 Radio search backward / previous song
5 Radio search forward / next song 13 Reset
6 LCD Display 14 Mode
7 Remote control receive window 15 Clock
8 USB slot

10

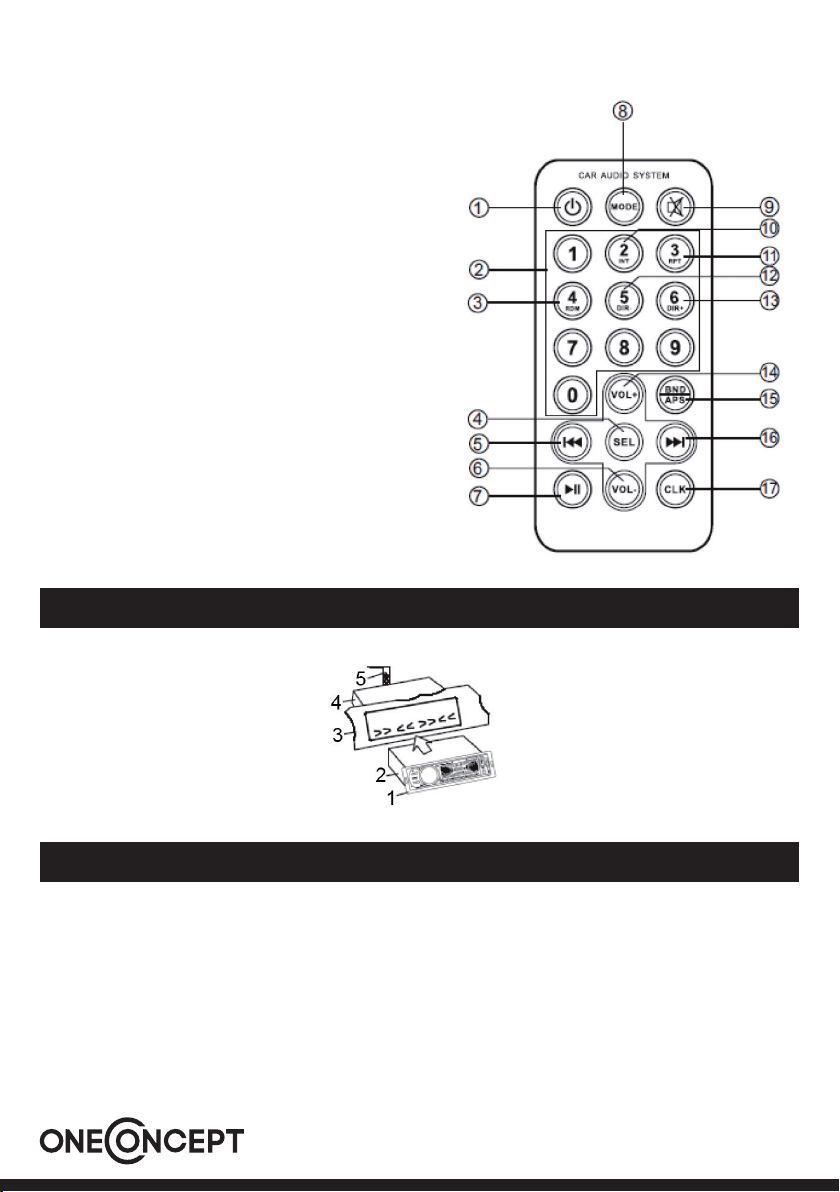

Remote Control
1 Power on / o
2 Radio memory number / MP3 songs
select number
3 Random
4 Sound eect select
5 Previous song
6 Volume decrease
7 Play / Pause
8 Mode
9 Mute
10 Scan
11 Repeat
12 Last folder
13 Next folder
14 Volume increase
15 Band switching / Auto-search
16 Next song
17 Clock
Installation
Installation diagram
1 Plastic frame
2 Radio
3 Panel
4 Fixed box
5 Black xed lm
Operation
Power on / o
Short press this button to power on, long press to power o.
LCD Display
It shows radio freq. and content of SD/MMC and USB.
