Orbit ORBITF2400 User manual

ALL-IN-ONE DATA INTERFACE
REMOTE STARTER / ALARM
QUICK
INSTALLATION GUIDE
FTX44-2W
DCBHIJ
(6-PIN) BYPASS RELAY
(5-PIN) CAN-BUS (4-PIN) RS-232 DATA-LINK & FLASH-LINK UPDATER PORT
BYPASS PROGRAMMING BUTTON
REMOTE STARTER PROGRAMMING LED
CUT LOOP FOR
AUTOMATIC
TRANSMISSION
MODE.
Red White Blue Blue Black
LED Blue CAN ACTIVITY
LED Yellow IGNITION ON
LED Red BYPASS DATA
E6
A
F
G
E
(+) Foot Brake Black In
750mA (-) Parking Light Pink Out
750mA (-) Trunk Release Yellow/Black Out
(-) Hand Brake Brown/White In
(-) Hood Status Pink/Black In
Bypass confi g. Purple/Yellow
Bypass confi g. Green/White
Bypass confi g. Green/Red
Bypass confi g. White/Black Out
Bypass confi g. Lt.Blue
Ground Black In
(+) Ignition Pink Out
(+) Starter Yellow Out
Out White
(+) ParkLight/IGN2
/ACC/START
Programmable Output
(FUNCTION 2 & 31)
Out Orange (+) ACC / IGN2 Programmable Output
(FUNCTION 2 & 31)
In Red (+) 12V
In Yellow (+) Bypass Ignition
Out Purple (-) Lock/Arm 750mA
Out Purple/White (-) Unlock/Disarm 750mA
Out Green (-) Ignition 750mA
Out White (-) Start 750mA
Out Orange (-) Disarm 750mA
Out Orange/Black (-) Horn/Siren 750mA
Out Dk.Blue (-) GWR 750mA
In Red/Blue Bypass confi g.
Lt.Blue/Black Bypass confi g.
750 mA MAXIMUM OUTPUT. Do not exceed the maximum current or permanent damage to the module
will occur that will not be covered under warranty.
(6-PIN) POWER CONNECTOR
(20-PIN) SECONDARY CONNECTOR
Copyright © 2014,
FORTINAUTO RADIO INC
ALL RIGHTS RESERVED
MADE IN CANADA
REV.:20141003
A1
E1
(3-PIN) Shock Sensor
(2-PIN) Valet/Programming Button
A20

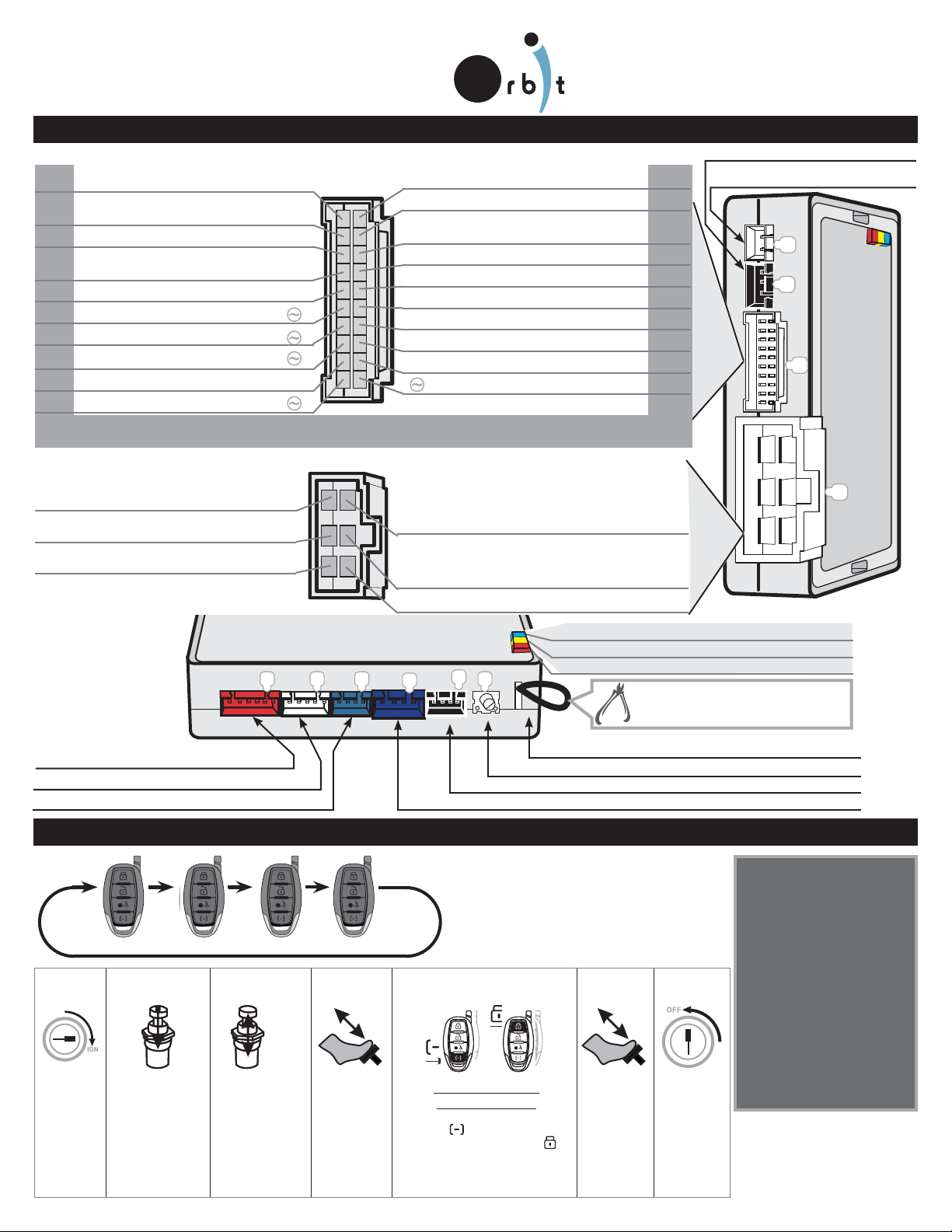

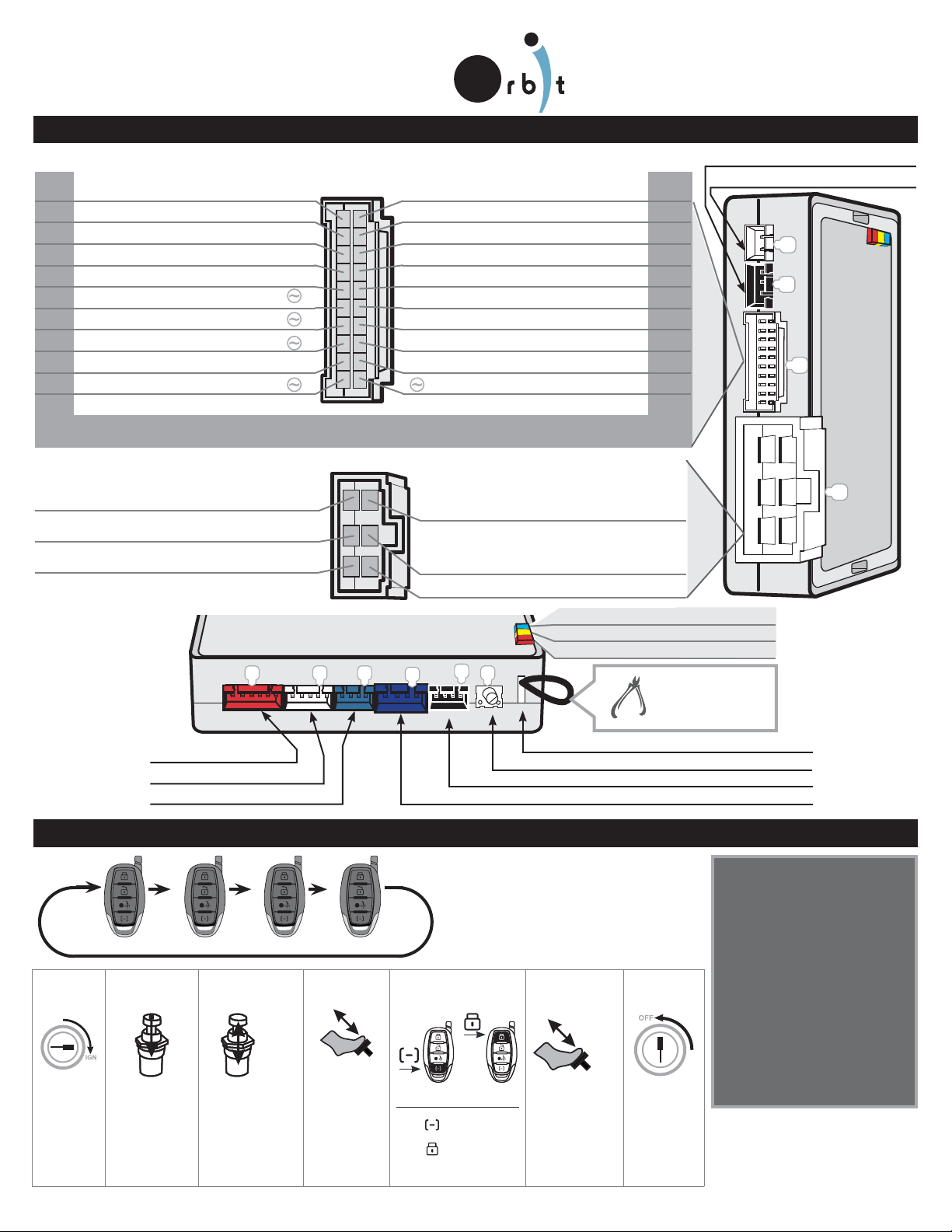

WIRING / CONNECTION GUIDE
PROGRAMMING REMOTE TRANSMITTER(S)
The system can learn up to a maxi-
mum of 4 transmitters.
Any transmitters can be stored in
more than 1 memory slot.
When a 5th transmitter is learned
the 1st remote is erased (FIFO).
Black
White
White
White
(4-PIN) ANTENNA(4-PIN) DATA-LINK ANTENNA
STEP 1STEP 2STEP 3STEP 4STEP 5STEP 6STEP 7
x5 x1 x1
Turn the
Ignition
on.
Press and
hold
the valet-
switch
until the LED
ashes, then
release.
Press and
release the
valet-switch
ve time. The
park-lights
will ash to
conrm.
Press and
release the
brake pedal
once.
On each Transmitter
press and release
the button then
press and release
the button. The
park-lights will ash
to conrm.
Press and
release the
brake-pedal
once.
Turn the
Ignition
off.
1324
ORBITF2400
 
 
 ,
  
  
  
WWW.FORTIN.CA

FUNCTION MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6
1 — — —————
2
Programmable
Output
(+) Ign/Acc/Start
(FUNCTION 31
MODE 4)
White (+)Ignition2 White (+)Accessory2 White (+)Start2 White (+)Start
——
Orange (+)Accessory Orange (+)Accessory Orange (+)Accessory Orange (+)Ignition2
Pink (+)Ignition Pink (+)Ignition Pink (+)Ignition Pink (+)Ignition
Yellow (+)Star t Yellow (+)Star t Yellow (+)Star t Yellow (+)Start2
3 Tachless sensivity Increase
crank time (By default) Decrease
crank time
4Remote car starter
runtime Gas: 15 minutes Diesel: 30 minutes Gas: 7 minutes Diesel: 14 minutes Gas: 3 minutes Diesel: 6 minutes ———
5 Add Remote Add Remote — — — ——
6Door Lock before and after remote-
start No Unlock before remote-
start & Lock after
remote-start.
Lock after remote-
start. Unlock and relock after shut-down. Relock 10 sec. after shut-down. —
7 Safety Locks No Lock after foot-brake & unlock after key is
turned off.
Unlock after key is
turned off. Doorlock Output at Ignition only. ——
8Unlock Pulse
Time Single 0.25 sec Double 0.25 sec Single 4.0 sec Single 2.5 sec Single 1.5 sec Single 0.75 sec
9Active or Passive Alarm & Starter
Kill
Active
Press LOCK to
activate the Alarm and
starter-kill.
Passive (Lock disabled)
Arm alarm activate
starter-kill 30(MODE
4), 60(MODE5), or
120(MODE6) sec. after
the door is closed.
Passive (Lock
enabled)
Arm alarm, activate
starter-kill and lock
doors 30(MODE
4), 60(MODE5), or
120(MODE6) sec. after
the door is closed.
Passive arm
30 seconds (by
default if MODE 2 ot
3 is activated.
Passive arm
60 seconds. (if
MODE 2 ot 3 is
activated.
Passive arm
120 seconds.
(if MODE
2 ot 3 is
activated.
10 — — — — — — —
11 Confi rmation
1st LOCK/UNLOCK
silent
2nd LOCK/UNLOCK
sound
---------------------------
Antenna LED active.
LOCK/UNLOCK
sound always. Antenna LED disabled. Antenna LED disabled with ignition. ——
12 Sound
Confi rmation Horn only. No sound. — Siren only — —
13 Confi rmation
Pulse Long Short — — — —
14 Alarm & Starter
Options
Alarm disabled
Remote-starter
enabled.
Alarm &
Remote-starter enabled.
Alarm enabled
Remote-starter
disabled. ———
15 Smart Door lock relocking and
alarm rearming Disable
(Unlock signal)
Automatically LOCK and
rearm alarm if door(s)
are not opened after 30
seconds.
Lock when starter kill
arms.
Arm pulse only when
the
alarm is disarm. ——
16 Cold Start Timer 3 hours at -5oc/
Runtime 1.5 hours at -5oc/ Runtime 3 hours at -5oc/5 minutes 1.5 hours at -5oc/5 minutes Cold time OFF —
17 — — — — — — —
18 Diesel Mode Disable
Enable (20 seconds)
Delay between Ignition
power up and Starter
(crank).
Enable (10 seconds)
Delay between Ignition
power up and Starter
(crank).
Enable
No delay between
Ignition power up and
Starter (crank).
——
FUNCTION
STEP 1STEP 2STEP 3STEP 4STEP 5STEP 6
X1
MODE 1 - LOCK
MODE 2 - UNLOCK
MODE 3 - START (3 SECONDS)
MODE 4 - FUNCTION (3
SECONDS)
MODE 5 -
FUNCTION LOCK
MODE 6 -
FUNCTION UNLOCK
Disarm alarm,
disable valet.
Turn the Igni-
tion on.
Press and hold
the valet-switch
until the LED
fl ashes, then
release.
Press and release the valet-switch
1-38 times for the desired channel.
The park-lights will fl ash and the
horn/siren will chirp once to confi rm.
Press and
release the
brake-pedal
once.
Press the BUTTON on a programmed remote to select the
mode (X).
The park-lights will fl ash 1-6 times to confi rm.
Turn the Ignition off
to exit programming.
The parklights will
fl ash 4 times.
Return to step 3 to programmed the next option
FUNCTION PROGRAMMING

FUNCTION MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6
19 Turbo timer Disable Run 2 minutes. Run 4 minutes. — — —
20
Engine
supervision:
-Tachless -
-analog tach-
-Tach Data-Link-
Tachless on crank
and supervision Tach
Data-Link.
Tachless only.
(vehicles with automatic
transmission only) —
Start (crank) 8
seconds
on Tachless.
( vehicles with
automatic transmission
only)
Start (Crank)
8 sec +
Supervision by
Data-LInk Tach
Tach Data-
Link only
21 Start Attempts 2 1 3 — — —
22 — — — — ———
23 Master RESET RESET all programming options
at mode 1 (défault). —————
24 Special
application Disable Application 1 Application 2
Turn OFF the engine
when the door is open.
Application 3
Turn OFF the engine
when the foot-brake
is pressed. ——
See www.fortin.ca for the Installation guide (function 24)
25 Yellow/Black (A13)
: Aux1 --> LOCK 0.5 seconds &
disarm alarm 0.5 seconds 10 sec latch or
until a button is
pressed.
20 sec latch or
until a button is
pressed.
30 sec latch or
until a button is
pressed.
Latch until
shutdown
26 Hybrid mode Gas / Diesel vehicle Hybrid vehicle — — — —
27 — — — — — — —
28 — — — — — — —
29 Alarm Duration 30 seconds 60 seconds 120 seconds — — —
30 Valet code Ignition ON
Valet button x3 times.
Ignition ON
Valet button x3 times
and x1 times 3 seconds.
Ignition ON
Valet button x4 times
and x1 times 3
seconds.
Ignition ON
Valet button x5 times
and x1 times 3
seconds.
Ignition ON
Valet button x6
times and x1
times 3 seconds.
Ignition ON
Valet button
x7 times and
x1 times 3
sec.
31
Special
application
Programmable
output (+)
No special application
Priority on function 2
Special application - Function 2 (all option)
not available. White (+)
Parking
Light White (+)
Parking
Light
—
Orange (+)
Accessory Orange Ign.2
White wire (E1) : Enable
at ground out, disable
with vehicle ignition off.
White wire (E1) : Trunk
Output Pink (+) Ignition Pink Ign.1
Yellow (+) Start Yellow (+)
Start
32 Ground Out
Dk.Blue (Ground out):
Shut-down 1 second
after remote start run
time.
Dk.Blue (Ground out):
Shut-down 3 seconds
after remote start run
time.
Dk.Blue
(Ground Out):
Shutdown After
D.k Blue
(Ground Out):
Starter-Kill
D.k Blue
(Ground Out):
Arm / Rearm —
33
Manual
transmission
Ready Mode
Activation
Activated by the
remote starter
remote.
See page 4.
Automatically activated
by hand-brake and
Foot Brake (ON).
Not functionnal on
tachless. Tach must be
connected.
————
34 Trunk output Pulse 0.5 seconds Pulse 2.5 seconds Unlock before trunk
pulse 0.5sec ———
35 Door unlock Special
application No special application Activate vehicle ignition
at unlock.
Activate vehicle
ignition and accessory
at unlock. ———
36
Activation/
desactivation
remote Valet
Mode
— by remote : FUNCTION -->
LOCK + UNLOCK By Valet button only — — —
37
Security Remote
car starter
Special
application
No special application
Security ON: Shutdown
Engine if the door is
opened before UNLOCK
is pressed. (Door trigger
required).
————
38 System control by
OEM Remote Disable Enable (Press 3x Lock
to remote start) (Bypass
module required) —Enable
Alarm controled by
OEM Remote.
Enable (Press
Lock, Unlock
Lock to remote
start) (Bypass
module required)
—
39 Temperature
option Disable Enable : AUX1 activated
at -5oc when remote
started (see function 25) ————
LEGEND: FUNCTION BY DEFAULT
FUNCTION

ALL-IN-ONE DATA INTERFACE
REMOTE STARTER / ALARM
QUICK
INSTALLATION GUIDE
FTX44-2W
Manual
transmission only
supported on
vehicles with door
trigger available
on the CAN
network.

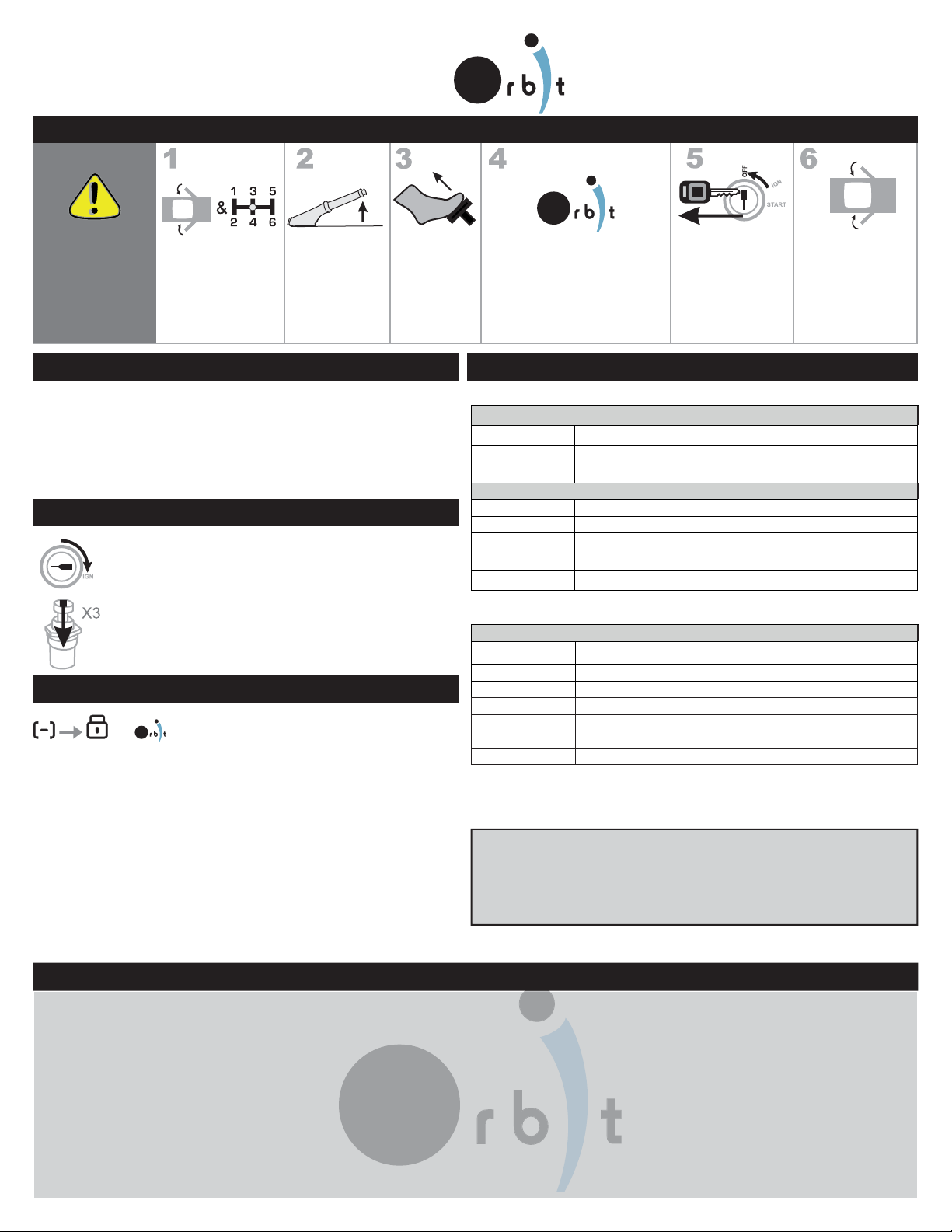

READY MODE
TO DISABLE READYMODE
ENTER/EXIT VALET MODE
COLD START MODE
WARNING
REMOTE START /ALARM DIAGNOSTICS
Make sure that
all doors are
closed and the
transmission is
in the NEUTRAL
position.
Insert the key and turn it to the ignition (ON/RUN)
position.
Within 10 seconds press and release the Valet
switch 3 times.
While the
engine is
running.
Engage the
parking
brake.
Release the
brake pedal. Push the START button (3sec.).
The parking lights will
ash once and then
remain on.
STANDARD
• Open any door(s)
• Open the hood
• Disengage the parking brake
Note : If the parking lights ash 3 times when Remote-
Starting, Ready Mode is not enabled.
Remove the
key from the
ignition barrel.
The vehicle
will remain
running with the
Remote-Starter.
Exit the vehicle
and close all of the
doors.The Remote-
Starter will stop
running once all the
doors are closed.
REMOTE STARTER DIAGNOSTICS
Parking Light fl ashes (before starting) :
3x Ready Mode disabled
4x Valet Mode activated (The LED is on)
5x Hood open
Parking Light fl ashes (after starting) :
1x Normal stop (Brake, Park Brake)
3x Runtime expired or shut down by Transmitter
4x No tachometer signal
5x Hood open
6x Over crank threshold (8 seconds)
ALARM DIAGNOSTICS
Parking Light fl ashes (after disarm) :
3x Door open – zone 3
4x Shock sensor – zone 4
5x Hood open – zone 5
6x Trunk open – zone 6
7x Auxiliary IN– zone 7
8x Tilt Sensor – zone 8
9x Ignition – zone 9
+Press and release the FUNCTION button, within 12
seconds simultaneously press and and hold the LOCK and START buttons for 1
second. The remote’s Green LED will fl ash and beep once to confi rm. The park-
ing lights will fl ash once.
TO DISABLE
• Press and release the FUNCTION button, within 12 seconds simultaneously
press and and hold the LOCK and START buttons for 1 second. The remote’s
Green LED will fl ash and beep once to confi rm. The parking lights will fl ash
twice.
• Put the Remote-Starter/alarm into Valet
• Remote-Start the vehicle
• Open the hood
• Press the brake pedal
• Turn the key to the ignition position.
• Disable Ready Mode (manual transmission).
ORBITF2400
Technical support:
TEL: [phone]
1-877-336-7797
www.fortin.ca
The manufacturer will accept no responsibility for any electrical damage resulting from improper installation of the product, including either
damage to the vehicle itself or to the remote-starter module. This module must be installed by a certied technician including all of the
supplied safety devices. Please note that this guide has been written for trained professional technicians, a certain level of skills and knowledge
is therefore assumed. Please review the Installation Guide carefully before beginning any work.
By default this system is setup for vehicles with a manual transmission. For vehicles with an automatic transmission the safety wire loop on the
main unit must be cut. Before proceeding to the installation, make sure that the vehicle does not attempt to start when the when the vehicle
is in the “drive” or “reverse” position. If an automatic transmission vehicle starts when the transmission is in gear, ensure that the safety wire
loop on the unit is not cut. Once the safety wire loop is cut, the system is considered an automatic transmission remote-starter indenitely.
Once a loop is cut all warranties, guaranties, and liability is immediately void if the unit is install on a manual transmission vehicle.Neither the
manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly caused by this module, except for the
replacement of this module in case of manufacturing defects. This module must be install by qualied technician. This instruction guide may
change without notice. To download the installation guide, user guide, or the latest quick installation guide, visit: www.fortin.ca

TOUT-EN-UN INTERFACE DATA
ET DÉMARREUR À DISTANCE / ALARME
GUIDE D’INSTALLATION
RAPIDE
FTX44-2W
DCBHIJ
(6-PIN) RELAIS POUR CONTOURNEMENT
(5-PIN) CAN-BUS (4-PIN) PORT RS-232 DATA-LINK ET FLASH-LINK UPDATER
(4-PIN) ANTENNE(4-PIN) ANTENNE DATA-LINK
BOUTON DE PROGRAMMATION POUR CONTOURNEMENT
DEL DE PROGRAMMATION DU
DÉMARREUR À DISTANCE
COUPEZ LA BOUCLE POUR
LE MODE TRANSMISSION
AUTOMATIQUE.
Rouge Blanc Bleu Bleu Noir
DEL Bleu ACTIVITÉS DU CAN
DEL Jaune IGNITION ON
DEL Rouge CONTOURNEMENT DE CLÉ ACTIVÉE
FILAGE / GUIDE DE BRANCHEMENTS
PROGRAMMATION DES TÉLÉCOMMANDES
Le système peut apprendre jusqu’à 4
télécommandes.
Une seule télécommande peut prendre les
4 emplacements (programmée 4 fois).
La 5e télécommande programmée
supprime la première.
A
F
G
E
(6-PIN) CONNECTEUR DE PUISSANCE
(20-PIN) CONNECTEUR SECONDAIRE
A1
Détecteur d’impact (3-pin)
Valet/Bouton de programmation
(2pin)
A20
E1
E6
Copyright © 2014
FORTINAUTO RADIO INC
TOUS DROITS RÉSERVÉS
FABRIQUÉ AU CANADA
REV.:20141003
(+) Frein (pied)
Signal Noir In
750mA (-) Lumières de
stationnement Rose Out
750mA (-) Valise Jaune/Noir Out
(-) Frein à main
Signal Brun/Blanc In
(-) Hood Status Rose/Noir In
Confi g. contournement Mauve/Jaune
Confi g. contournement Vert/Blanc
Confi g. contournement Vert/Rouge
Confi g. contournement Blanc/Noir Out
Confi g. contournement Bleu Pâle
Ground Noir In
(+) Ignition Rose Out
(+) Démarreur Jaune Out
Out Blanc
(+) Lumières de stationnement
ou (+) Ignition2 ou (+) Accessoire
ou (+) Démarreur
Sortie programmable (FONCTION
2 et 31)
Out Orange (+) Accessoire ou (+) Ignition2 Sortie programmable (FONCTION
2 et 31)
In Rouge (+) 12V
In Jaune (+) Ignition contournement
Out Mauve (-)Verrouille/Arme 750mA
Out Mauve/Blanc (-)Deverouille/
Désarme 750mA
Out Vert (-) Ignition 750mA
Out Blanc (-) Démarreur 750mA
Out Orange (-) Désarme 750mA
Out Orange/Noir (-) Klaxon/Sirène 750mA
Out Bleu Foncé (-) GWR 750mA
In rouge/Bleu Confi g. contournement
BleuPâle/Noir Confi g. contournement
SORTIE MAXIMUM 750mA. Ne pas dépasser le courant maximum ou des dommages permanents,
non couverts par la garantie, seront causés au module.
Noir
Blanc
Blanc
Blanc
ÉTAPE 1ÉTAPE 2ÉTAPE 3ÉTAPE 4ÉTAPE 5ÉTAPE 6ÉTAPE 7
x5
X1 X1
Tournez
l’ingnition
à ON
Appuyez et
tenez enfoncé
le bouton
valet jusqu’à
ce que la DEL
clignote, puis
relâchez.
Appuyez et
relâchez le
bouton valet
5 fois. Les
feux de posi-
tionnement
clignoteront
pour con-
rmer.
Appuyez
et relâchez
une fois la
pédale de
frein.
Sur chacune des
télécommandes
Appuyez et relâchez le
bouton ensuite appuyez
et relâchez le bouton
Les feux de positionnement
clignoteront pour conrmer.
Appuyez
et
relâchez
la pédale
de frein.
Tournez
l’ignition à
OFF.
1324
ORBITF2400

 
’,
  
’  
  
’

WWW.FORTIN.CA

FONCTIONS MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6
1 — — —— ———
2
Sortie (+) ign/acc/
start programmable
(FONCTION 31
MODE 4)
Blanc (+) Ignition2 Blanc (+) Accessoire2 Blanc (+) Start2 Blanc (+) Démarreur
——
Orange (+) Accessoire Orange (+) Accessoire Orange (+) Accessoire Orange (+) Ignition2
Rose (+) Ignition Rose (+) Ignition Rose (+) Ignition Rose (+) Ignition
Jaune (+) Démarreur Jaune (+) Démarreur Jaune (+) Démarreur Jaune (+) Démar-
reur2
3Sensibilité du Tach
virtuel
Augmentation du
temps de
démarrage (Par défaut)
Diminution
temps dé-
marrage
4Temps de fonc- tionnement du
démarreur
Gaz: 15 minutes
Diesel: 30 minutes Gaz: 7 minutes Diesel: 14 minutes Gaz: 3 minutes Diesel: 6 minutes ———
5Ajouter télécom-
mande
Ajouter télécommande —————
6Contrôle de portes avant et après dé-
marrage à distance Non Déverrouille avant et Ver-
rouille après le démarrage
à distance
Verrouille après le
démarrage à distance Sortie Lock/Unlock à Ignition seulement.
Re-verrouille 10sec.
après le temps de
fonctionnement du
démarreur.
—
7Verrouillage sécu-
ritaire Non
Verrouille lorsque le frein
est appuyé et déverrouille
lorsque la clé est tournée
à off.
Déverrouille lorsque la
clé est tournée à off.
Pulsation de verrouillage
de portes seulement
lorsque l’ignition ——
8Temps de la sortie
du Déverrouillage Simple 0.25 seconde Double 0.25 seconde Simple 4.0 secondes Simple 2.5 secondes Simple 1.5 seconde Simple 0.75 secondes
9Alarme et coupe démarreur
actif ou passif
Actif
Appuyez sur VER-
ROUILLER pour activer
l’alarme ou le coupe
moteur.
Passif (verrouillage dés-
activé.) Après avoir éteint
le moteur, 30(MODE
4), 60(MODE5), ou
120(MODE6) sec. après
la sortie du véhicule
l’alarme et le coupe mo-
teur s’active automatique-
ment.
Passif (verrouillage
activé.) Mettre en
marche l’allumage et
attendre 30(MODE
4), 60(MODE5), ou
120(MODE6) sec. avant
de démarrer le moteur.
Armement passif
30 secondes.
(par défaut si mode 2 ou
3 activé)
Armement passif
60 secondes. (si
mode 2 ou 3 activé)
Armement
passif 120
secondes. (si
mode 2 ou 3
activé)
10 — — — — — — —
11 Confi rmation
1e LOCK/UNLOCK:
silencieux
2ième LOCK/UNLOCK:
confi rmation sonore
----------------------------
Antenne DEL active
Verrouillage/Déverrouil-
lage avec confi rmation
sonore
DEL de l’antenne non
active DEL de l’antenne off avec l’ignition ——
12 Son de Confi rma-
tion Klaxon seulement Pas de son. — Sirène seulement — —
13 Pulse de Confi rma-
tion Long Court — — — —
14 Option alarme et
démarreur Alarme non-actif Démarreur actif Alarme active démarreur actif Alarme active démarreur non actif ———
15
Reverrouillage des
portes et réarme-
ment de l’alarme
intelligent
Désactivé
(Signal Unlock) Verrouille
et arme automatique si
les portes ne sont pas
ouvertes après 30 sec.
Verrouillage lorsque le
coup-démarreur s’arme.
Pulse de réarmement
seulement lorsque
l’alarme n’est pas armée. ——
16 Démarrage péri-
odique 3 heures à -5oc /Durée
d’exécution (Option 4) 1.5 heures à -5oc/Durée d’exécution (Option 4) 3 heures à -5oc/5 minutes 1.5 heures à -5oc/5 minutes Démarrage péri- odique Off —
17 — — — — — — —
18 Mode Diesel Désactivé
Activé
Mettre en marche
l’allumage et attendre
20 secondes avant de
démarrer le moteur.
Activé
Mettre en marche
l’allumage et attendre
10 secondes avant de
démarrer le moteur.
Activé
Mettre en marche
l’allumage et pas
d’attente avant de dé-
marrer le moteur.
——
19 Mode turbo Désactivé Tourne 2 minutes. Tourne 4 minutes. — — —
FONCTIONS
ÉTAPE 1ÉTAPE 2ÉTAPE 3ÉTAPE 4ÉTAPE 5ÉTAPE6
X1
MODE 1 - VERROUILLAGE
MODE 2 - DÉVERROUILLAGE
MODE 3 - DÉMARRAGE (3 SECONDES)
MODE 4 - FONCTION (3 SECONDES)
MODE 5 - FONCTION VERROUILLAGE
MODE 6 - FONCTION DÉVERROUILLAGE
Désarmez
l’alarme,
désactivez
le valet.
Tournez la
clef à igni-
tion.
Appuyez et gar-
dez la pression
sur le com-
mutateur valet
jusqu’à ce que la
DEL clignote et
relâchez.
Appuyez 1 à 38 fois sur le commuta-
teur valet pour sélectionner l’option
désirée. Les feux de stationnement
et le klaxon/sirene confi rment à
chaque pression du commutateur.
Appuyez
et relâchez
une fois la
pédale de
frein.
Appuyez sur les boutons de l’une des télécommandes program-
mées pour sélectionner le mode (x). Les lumières de stationnement
confi rment le mode en clignotant de 1 à 6 fois.
Tournez l’ignition
à OFF pour sortir
du mode de pro-
grammation.
Les lumières de
stationnement
clignotent 4 fois.
Retournez à l’étape 3 pour la prochaine option.
PROGRAMMATION DES FONCTIONS

FONCTIONS MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6
20
Supervision du
moteur:
-Sans tachymetre-
-Tachymetre ana-
logue-
-Tachymetre en
Data-Link-
Sans Tachymètre pour le
démarrage - supervision
tachymetre ensuite en
Data-Link.
Sans Tachymètre seule-
ment.
(véhicules à transmis-
sion automatique seule-
ment)
—
Démarrage (crank) 8
secondes en Tachless.
(véhicules à trans-
mission automatique
seulement)
Démarre (crank)
8sec. + supervision
par Tach en
Data-Link
Tach en Data-
Link seulement
21 Tentative de démar-
rage 213———
22 — — — — — ——
23 Application speciale Réinitialisation de la programmation en mode
1 (par défaut) —————
24 Special
application Désactivé Application 1
Application 2
Le moteur s’éteint
lorsqu’une porte est
ouverte.
Application 3
Le moteur s’éteint
lorsque le frein est ap-
puyé. ——
Voir www.fortin.ca pour le Guide d’installation (fonction 24)
25 Jaune/Noir (A13) : Sortie Aux1 -->
VERROUILLE
0.5 seconde &
désarme l’alarme 0.5 seconde Maintiens 10 sec ou
jusqu’à ce qu’un bouton
soit appuyé
Maintiens 20 sec ou
jusqu’à ce qu’un bouton
soit appuyé
Maintiens 30 sec
ou jusqu’à ce qu’un
bouton soit appuyé
Lorsqu’activée
la commande
est maintenue
le reste du
temps de
démarrage
26 Mode Hybride Véhicule gaz / diesel Véhicule hybride — — — —
27 — — — — — — —
28 — — — — — — —
29 Durée de l’alarme 30 secondes 60 secondes 120 secondes — — —
30 Valet codé
pour activer le valet Ignition On 3 fois bouton Valet.
Ignition On
3 fois bouton Valet
et 1 fois 3 secondes.
Ignition On
4 fois bouton Valet
et 1 fois 3 secondes.
Ignition On
5 fois bouton Valet
et 1 fois 3 secondes.
Ignition On
6 fois bouton Valet
et 1 fois 3 sec.
Ignition On
7 fois bouton
Valet et 1 fois
3 sec.
31 Sortie (+) program- mable
Application spéciale
Pas d’application
spéciale
Priorité à la fonction 2.
Application spéciale - Fonction 2 (toutes les options)
non disponible. Blanc (+) Lumières
de sta-
tionnement Blanc (+) Lumières
de sta-
tionnement
—
Orange (+) Acces-
soire Orange (+) Ignition2
Fil Blanc (E1) : S’active
en même temps que la
masse d’activation
désactive avec ignition
off.
Fil Blanc (E1) : Sortie
Valise. Rose (+) Ignition Rose (+) Ignition1
Jaune (+) Démar-
reur Jaune (+) Démar- reur
32 Ground Out
Bleu Foncé (Masse
d’activation):
S’éteint 1 sec. après le
temps de fonctionnement
du démarreur.
Bleu Foncé (Masse
d’activation):
S’éteint 3 sec. après le
temps de fonctionnement
du démarreur.
Bleu Foncé (Masse
d’activation):
Sortie Après arrêt.
Bleu Foncé (Masse
d’activation):
Coupe-moteur
Bleu Foncé (Masse
d’activation):
Arme / Réarme —
33
Activation du Mode
Prêt à démarrer
pour transmission
manuelle
Activé par la télécom-
mande du démarreur.
Voir page 3.
Automatiquement activé
par le frein à main et
le frein pied (ON). Pas
fonctionnelle sans Tach.
Tachymètre doit être
connecté.
————
34 Sortie Valise pulse 0.5 seconde. pulse 2.5 secondes. Déverrouillage avant
Valise (0.5 seconde) ———
35 application Spécia- le pour déverrouil-
lage des portes.
Pas d’application spé-
ciale. Active l’ignition du véhi- cule au déverrouillage.
Active l’ignition et
l’accessoire du véhicule
au déverrouillage. ———
36 Activation / Désac- tivation du mode
Valet —
Par bouton Valet ou
par télécommande:
Function-
->VERROUILLE +
DÉVERROUILLE
Par Bouton Valet
seulement ———
37 Application speciale de sécurité pour dé-
marreur à distance
Pas d’application spé-
ciale.
Activé : le moteur s’éteint
si une porte est ouverte
avant d’avoir appuyé sur
DÉVERROUILLE.
————
38
Contrôle du
système par la
télécommande
d’origine
Désactivé
Activé : Appuyez x3 sur
Verrouille pour démarrer
à distance. (Module de
contournement requis)
—
Activé : Contrôle de
l’alarme par télécom-
mande d’origine. (Mod-
ule de contournement
requis)
Activé : Appuyez sur
Verrouille, Déver-
rouille et Verrouille
pour démarrer à
distance. (Module
de contournement
requis)
—
39 Option de
température Désactivé Activé AUX1 s’active à
-5oc quand démarrer à
distance (voir fonction 25) ————
LEGENDE: FONCTION PAR DÉFAUT
FONCTIONS

TOUT-EN-UN INTERFACE DATA
ET DÉMARREUR À DISTANCE / ALARME
GUIDE D’INSTALLATION
RAPIDE
FTX44-2W
Les véhicules
à transmission
manuelle ne sont
pas compatiblent
si la détection
des portes en
CAN n’est pas
supportés.
MODE PRÊT À DÉMARRER
DÉSACTIVATION DU MODE PRÊT À DÉMARRER
ENTRER/SORTIE MODE VALET
MODE TEMPS FROID
AVERTISSEMENT
DIAGNOSTIQUES DÉMARREUR /ALARME
Assurez-vous
que toutes les
Portières sont
fermées et que le
levier de vitesse
est en position
NEUTRE.
Tournez la clé
de contact en
position d’allumage
(IGNITION ON /
RUN).
En 10 sec. ou moins,
appuyez 3 fois sur la
touche valet pendant
environ 1 sec. et
relâchez-la.
Pendant que le
Moteur est en
marche, serrez
le frein de
stationnement.
Relâchez la
pédale de
frein.
Appuyez sur le bouton
DEMARRAGE (3sec.).
Les Feux de positionnement
clignoteront une fois rapidement
et resteront allumés.
STANDARD
- Ouvrir une ou des porte(s).
- Ouvrir le capot.
- Désengagez le frein de stationnement.
Note : Si les feux de stationnement clignotent 3 fois, le véhicule ne
démarrera pas, l’activation de mode Prêt à démarrer est désactivée.
Retirez la Clé
de contact :
le Moteur se
maintiendra en
fonction.
Sortir du
véhicule. Le
démarreur
à distance
s’éteindra une
fois toutes
les portières
fermées.
DIAGNOSTIC DU DÉMARREUR À DISTANCE
Diagnostique des feux de stationnement avant démarrage :
3x Mode Prêt à démarrer désactivé
4x Mode valet actif (Le témoin est allumé)
5x Capot ouvert
Diagnostique des feux stationnement après démarrage :
1x Arrêt normal
3x Arrêt après 15min ou par la télécommande
4x Pas de tachymètre
5x Capot ouvert
6x Temps de démarrage (crank) supérieur à 8sec
DIAGNOSTIC DE L’ALARME
Diagnostic de l’alarme (feu de stationnement et sirène/klaxon) :
3x Porte – zone 3
4x Détecteur de choc – zone 4
5x Capot – zone 5
6x Valise – zone 6
7x Auxiliaire IN – zone 7
8x Détecteur d’inclinaison (Tilt Sensor) – zone 8
9x Ignition – zone 9
N.B. : Le x signifi e un clignotement des Feux de stationnement.
+Appuyez et relâchez sur le bouton FONCTION, vous
avez ensuite 12 secondes pour appuyez simultanément sur les boutons
VERROUILLAGE et DÉMARRAGE pour 1 seconde jusqu’à ce que les lumières
de stationnement clignotent une fois.
POUR DÉSACTIVER
• Appuyez et relâchez sur le bouton FONCTION, vous avez ensuite 12
secondes pour appuyez simultanément sur les boutons VERROUILLAGE et
DÉMARRAGE pour 1 seconde jusqu’à ce que les lumières de stationnement
clignotent 2 fois.
• Mettre le démarreur à distance/alarme en mode Valet.
• Ouvrir le capot.
• Faites démarrer le moteur par le biais de la télécommande.
• Actionner la pédale de frein.
• Tourner la clé de contact en position d’allumage. (Les feux de
stationnement clignoteront une fois.)
• Désengagement du Mode Prêt à démarrer (Transmission manuelle
seulement).
POUR ACTIVER
ORBITF2400
Support Technique:
TEL: [phone]
1-877-336-7797
WWW.FORTIN.CA
Avis Le fabricant n’acceptera aucune responsabilité quant à des dommages de nature électrique ou mécanique causés par une installation
inadéquate du produit, qu’il s’agisse de dommages au véhicule lui-même ou au système. Ce produit doit être installé par un technicien certié
utilisant tous les dispositifs de sécurité fournis. Veuillez noter que ce guide prend pour acquis que l’installation de ce démarreur à distance a été
faite par des techniciens qualiés.
Avertissement Par défaut le système est conguré pour les véhicules à transmission manuelle. Pour les véhicules équipés d’une transmission
automatique, la boucle de sécurité de l’unité doit être coupée. Avant de procéder à l’installation, assurez-vous que le véhicule ne démarre pas
lorsque le sélecteur de vitesses est en position «drive» ou en position de marche arrière. Si un véhicule à transmission automatique démarre
lorsque la transmission est embrayée, assurez-vous que la boucle sur l’unité n’est pas coupée. Une fois la boucle de sécurité de l’unité coupée,
le système est considéré comme un démarreur à distance pour transmission automatique indéniment. Lorsque la boucle est coupée, toutes
garanties ou responsabilités seront immédiatement annulées si l’unité est installée sur un véhicule à transmission manuelle.
Ni le manufacturier, ni le distributeur ne se considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou
directement, par ce module, excepté le remplacement de ce module en cas de défectuosité de fabrication. Ce module doit être installé par un
technicien qualié. Ce guide d’instruction peut faire l’objet de changement sans préavis. Pour télécharger le guide d’installation, le guide de
l’utilisateur, ou le plus récent guide d’installation rapide, visitez: WWW.FORTIN.CA
