OUTSTEEL COLORS S22-2021 User manual

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
CS50016 -79270 ST-SYMPHORIEN
S22-2021 / DI001509
1 ///
COLORS
PRODUIT / PRODUCT
Pour un montage au sol / For floor mounting
COLORS 6 TUILES
COLORS 6 TILES
INFORMATION IMPORTANTE / IMPORTANT INFORMATION
FR
A lire attentivement. Conserver ces informations pour un usage ultérieur.
!
AVERTISSEMENT
Malgré les précautions de protection, il peut y avoir un risque de cou-
pure au montage. Pour éviter cela, nous conseillons le port de gants
de sécurité EPI (Equipement de Protection Individuelle).
Les visseries de fixation ne sont pas incluses car leur choix dépend du
matériau du sol sur lequel est fixé le cache. Utilisez des visseries de
fixation adaptées au matériau du sol. Visserie de fixation à prévoir
M8 ou M6 minimum. Nous vous conseillons des visseries de fixation
traitées anti-corrosion. Pour obtenir des conseils sur les fixations à
utiliser, adressez-vous à un revendeur spécialisé.
Ne pas monter sur le produit. Ne rien poser dessus.
Prévoir une surface au sol solide et plane, de dimensions suffisantes (*)
pour accueillir l’habillage de votre équipement.
(*) voir configurateur - dimensions minimales (largeur et profondeur
en mm) variables selon la taille et le modèle retenus.
Règlementation d’installation d’une pompe à chaleur
L’installation d’une pompe à chaleur ou d’une climatisation doit être
réalisée conformément aux recommandations du fabricant et dans le
respect des réglementations en vigueur du NF DTU 65.16.
GB
Read carefully. Keep this information for further reference.
!
WARNING
Despite the protective precautions, there may be a risk of cuts during
assembly. To avoid this, we recommend wearing PPE (Personal Protec-
tive Equipment) safety gloves.
Fixing screws are not included as their choice depends on the mate-
rial of the floor to which the cover is attached. Use fixing screws suit-
able for floor in your home. Screwing elements (not provided) : M8
or M6 minimum. We recommend fixing screws treated anti-corrosion.
For advice on which fixing devices to use, contact a specialist dealer.
Do not climb onto the product. Do not put anything on it.
Make sure to have a strong and levelled floor surface, of correct
dimensions (*) for installing the covering on your equipment.
(*) see configurator - minimum dimensions (width and depth in mm)
linked to the size and selected model.
Installation regulations for a heat pump
The installation of a heat pump or air conditioning should be carried
out in accordance with the manufacturer’s recommendations and in
compliance with local codes and standards.
OUTILS / TOOLS
Vous munir de / Provide you with :
Clé Allen de 4
Allen key of 4
Clé mixte de 10
Flat key of 10
10
10
COLORS 8 TUILES
COLORS 8 TILES
COLORS 10 TUILES
COLORS 10 TILES
Scannez pour suivre le montage
en vidéo ou rendez-vous sur
poujoulat.fr/colors

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
COLORS / S22-2021 / DI001509
2 ///
COMPOSANTS DU PRODUIT / PRODUCT COMPONENTS
COMPOSANTS / COMPONENTS
Tuiles
Tiles Ax2
Barres support
modèle 6 tuiles
Support bars
6 tiles model
B1
Barres support
modèle 8 tuiles
Support bars
8 tiles model
B2
Barres support gauche
modèle 10 tuiles
Left support bars
10 tiles model
B3
Barres support droite
modèle 10 tuiles
Right support bars
10 tiles model
B4
Eclisses
pour modèle 10 tuiles
Splices
for 10 tiles model
Cx2
Montants avant
Front uprights D730 x2
Montants arrière
Rear uprights E780 x2
Pieds
Feet Fx4
Petites faces
latérales hautes
Little faces
top side
Gx2
Grandes faces
latérales basses
Big faces
bottom side
Hx2
Capuchon
Cap Ix4
VISSERIE / SCREWS Modèle 6 tuiles
6 tiles model
Modèle 8 tuiles
8 tiles model
Modèle 10 tuiles
10 tiles model
Ecrou M6
Nut M6 Jx20 x24 x28
Rondelle
Washer Kx28 x32 x36
Vis H M6x16
Screw H M6x16 Lx20 x24 x28
Vis TBCE M6x50
Screw TBCE M6x50 Mx16 x16 x16
x2
x2
x2
x2

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
COLORS / S22-2021 / DI001509
3 ///
POSE DU PRODUIT / PRODUCT INSTALLATION

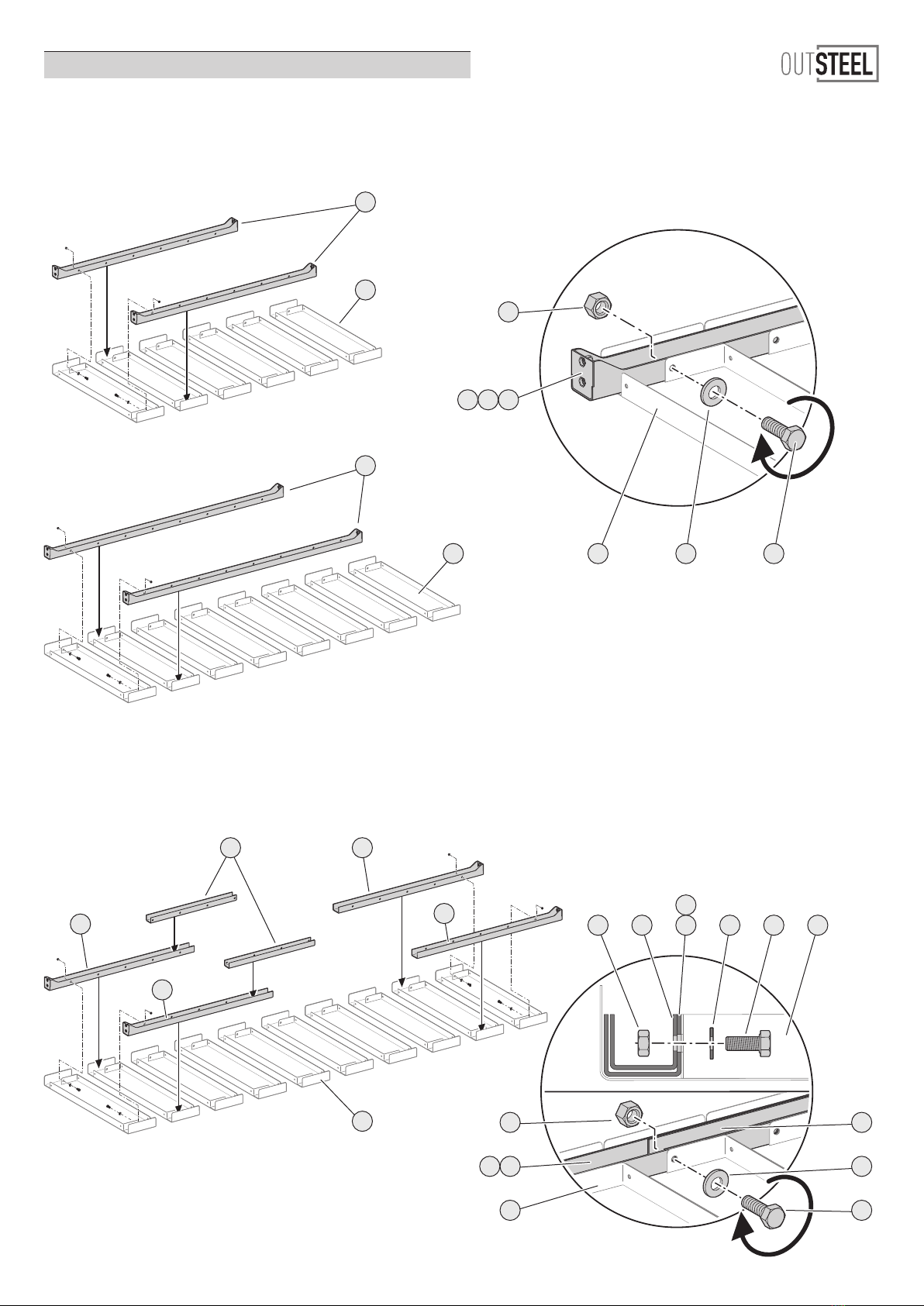

- 1 - Installer et fixer les barres support sur les tuiles (Protéger les tuiles en mettant une couverture au sol)
Install and fix the support bars on the tiles (Protect the tiles by putting a cover on the ground)
MODÈLE 6 TUILES
6 TILES MODEL
MODÈLE 8 TUILES
8 TILES MODEL
MODÈLE 10 TUILES / 10 TILES MODEL
Pour les modèles 10 tuiles, une éclisse est nécessaire pour rigidifier et relier les barres supports
(à placer à l’intérieur des barres supports)
For the 10 tiles models, a splice is necessary to stiffen and connect the support bars
(to be placed inside the support bars)
A
B1
K
KB4
B3
C
LKA
B3 B1B2
J
L
A
J
A
B2
A
B3
B4
B4
B3
C
J L A
B4
B3
C

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
COLORS / S22-2021 / DI001509
4 ///

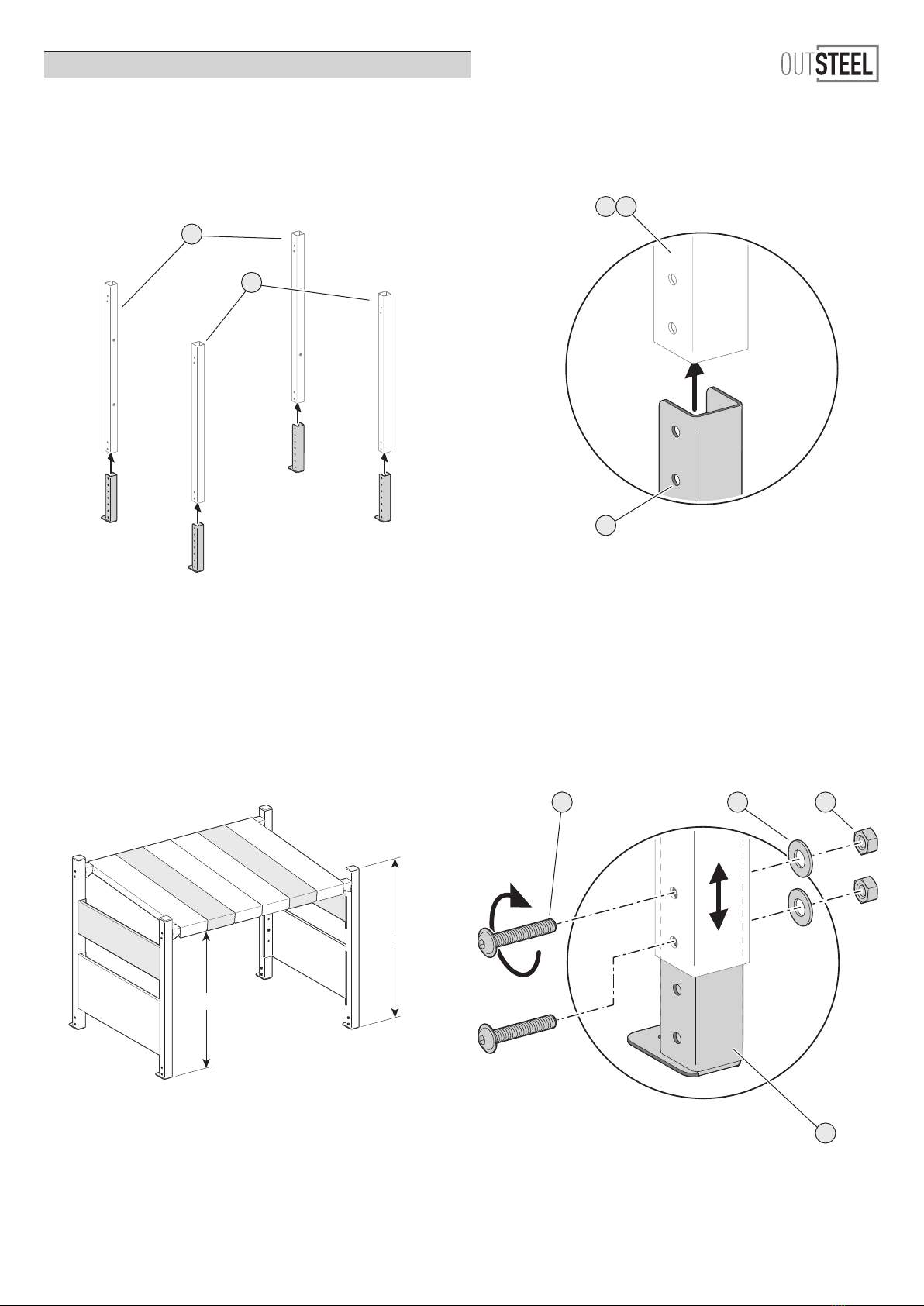

- 2 - Installer et fixer les pieds
Install and fix the feet
MODÈLE 6, 8 ET 10 TUILES / 6, 8 AND 10 TILES MODEL
RÉGLAGES DES PIEDS / FEET ADJUSTMENTS
Régler les pieds pour adapter le cache à votre unité. La hauteur utile Hu est réglable de 660mm minimum à 810mm maximum.
Adjust the feet to adapt OUTSTEEL to your unit. The interior height Hu can be adjusted from 660 to 810 mm.
H
Hu
J
E
DE
D
F
F
M K

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
COLORS / S22-2021 / DI001509
5 ///
- 3 - Installer et fixer les faces latérales
Install and fix the side faces
MODÈLE 6, 8 ET 10 TUILES / 6, 8 AND 10 TILES MODEL
- 4 - Insérer les capuchons
Insert the caps
MODÈLE 6, 8 ET 10 TUILES / 6, 8 AND 10 TILES MODEL
L
G
D
D
E DE
E
H
K
I
I
DE

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
COLORS / S22-2021 / DI001509
6 ///
- 5 - Assembler et fixer les barres support aux montants
Assemble and fix the support bars to the uprights
MODÈLE 6 TUILES / 6 TILES MODEL
MODÈLE 8 TUILES / 8 TILES MODEL
MODÈLE 10 TUILES / 10 TILES MODEL
D
D
D
E
E
E
B1
B2
B3
M
B2 B1B3 DE

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
COLORS / S22-2021 / DI001509
7 ///
FIXATION AU SOL RECOMMANDÉE ! / FLOOR FIXING RECOMMENDED!
Utilisez des visseries de fixation adaptées au matériau du sol. Visserie de fixation à prévoir M8 ou M6 minimum.
Nous vous conseillons des visseries de fixation traitées anti-corrosion
Use fixing screws suitable for floor in your home. Screwing elements (not provided) : M8 or M6 minimum.
We would recommand you using screwing parts protected against corrosion.
MODÈLE 6 TUILES / 6 TILES MODEL
MODÈLE 8 TUILES / 8 TILES MODEL
MODÈLE 10 TUILES / 10 TILES MODEL
968640
1252
640
1537
640

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
COLORS / S22-2021 / DI001509
8 ///

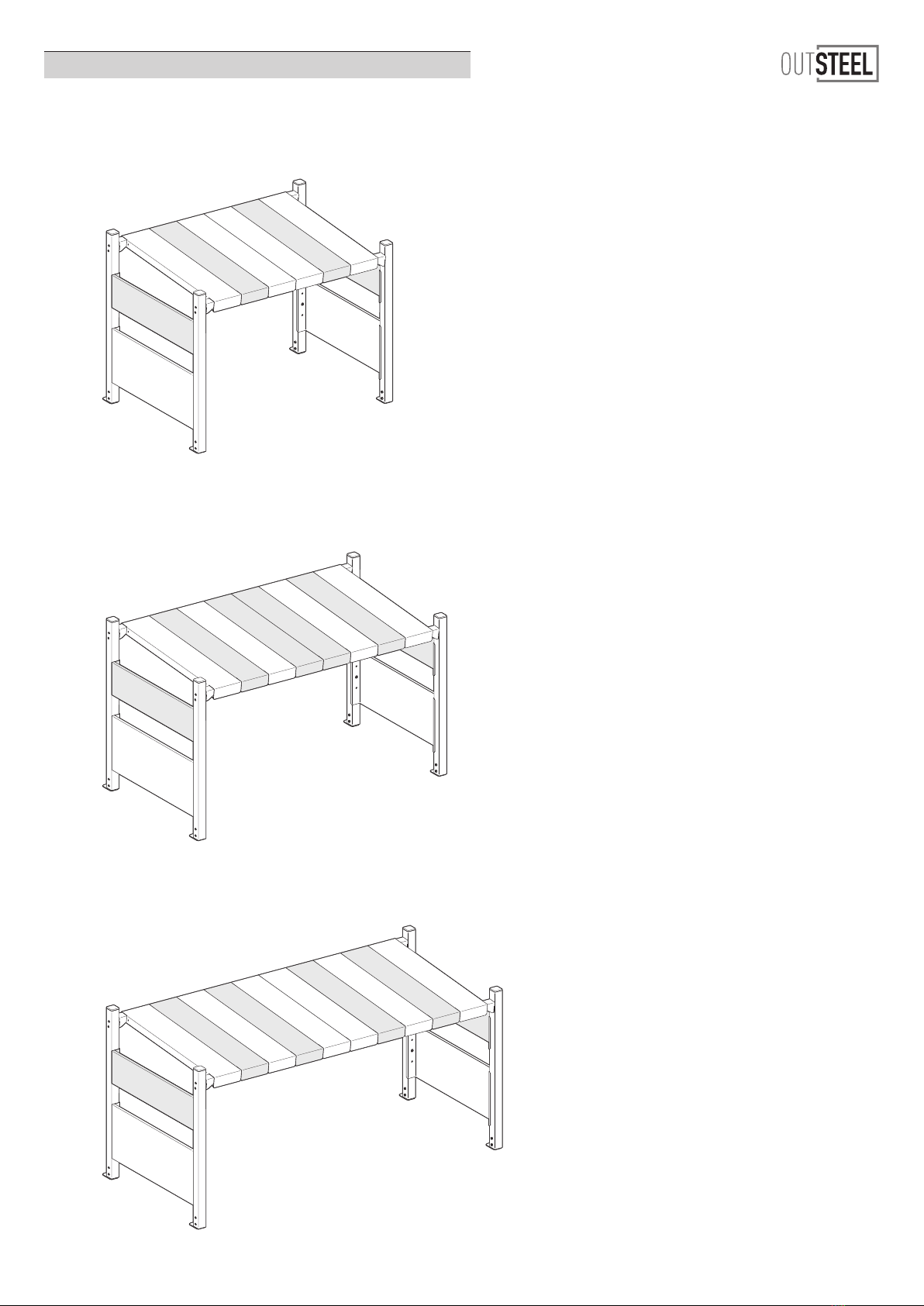

FIN DE MONTAGE / END OF MOUNTING
MODÈLE 6 TUILES / 6 TILES MODEL
MODÈLE 8 TUILES / 8 TILES MODEL
MODÈLE 10 TUILES / 10 TILES MODEL
