OUTSTEEL VENITIAN User manual

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
CS50016 -79270 ST-SYMPHORIEN
S44-2021 / DI001142
1 ///
VENITIAN
PRODUIT / PRODUCT
VENITIAN : MONTAGE AU SOL LE LONG D’UN MUR
VENITIAN : FLOOR MOUNTING ALONG A WALL
VENITIAN : LORSQUE L’APPAREIL EST ISOLÉ
VENITIAN : WHEN THE DEVICE IS ISOLATED
FR
A lire attentivement. Conserver ces informations pour un usage ultérieur.
!
AVERTISSEMENT
Malgré les précautions de protection, il peut y avoir un risque de cou-
pure au montage. Pour éviter cela, nous conseillons le port de gants
de sécurité EPI (Equipement de Protection Individuelle).
Les fixations ne sont pas incluses car leur choix dépend du matériau
du mur sur lequel est fixé le cache. Utilisez des fixations adaptées au
matériau du mur et du sol.
Visserie de fixation à prévoir : M6.
Nous vous conseillons des visseries de fixation traitées anti-corrosion.
Prévoir une surface au sol solide et plane, de dimensions suffisantes(*)
pour accueillir l’habillage de votre équipement.
Pour obtenir des conseils sur les fixations à utiliser, adressez-vous à un
revendeur spécialisé.
Nous recommandons la présence de 2 personnes pour le montage.
Ne pas monter sur le produit. Modèle conçu pour supporter une
charge de 15kg maximum.
(*) voir configurateur - dimensions minimales (largeur et profondeur en mm)
variables selon la taille et le modèle retenus.
Règlementation d’installation d’une pompe à chaleur
L’installation d’une pompe à chaleur ou d’une climatisation doit être
réalisée conformément aux recommandations du fabricant et dans le
respect des réglementations en vigueur du NF DTU 65.16.
Pour favoriser une circulation d’air optimale, nous conseillons de
laisser le minimum d’espace entre la face avant du cache et l’appareil.
INFORMATION IMPORTANTE / IMPORTANT INFORMATION
GB
Read carefully. Keep this information for further reference.
!
WARNING
Despite the protective precautions, there may be a risk of cuts during
assembly. To avoid this, we recommend wearing PPE (Personal Protec-
tive Equipment) safety gloves.
Fixing devices are not included as their choice depends on the ma-
terial of the wall to which the cover is attached. Use fixing devices
suitable for the walls and floor in your home.
Screwing elements (not provided) : M6.
We would recommand you using screwing parts protected against
corrosion
Make sure to have a strong and levelled floor surface, of correct
dimensions(*) for installing the covering on your equipment.
For advice on which fixing devices to use, contact a specialist dealer.
We recommend the presence of 2 people for the mounting.
Do not climb onto the product. Model designed to support a maxi-
mum load of 15kg.
(*) see configurator - minimum dimensions (width and depth in mm) linked to
the size and selected model.
Installation regulations for a heat pump
The installation of a heat pump or air conditioning should be carried
out in accordance with the manufacturer’s recommendations and in
compliance with local codes and standards.
To promote optimal air circulation, we recommend leaving the mini-
mum space between the front of the cover and the device.

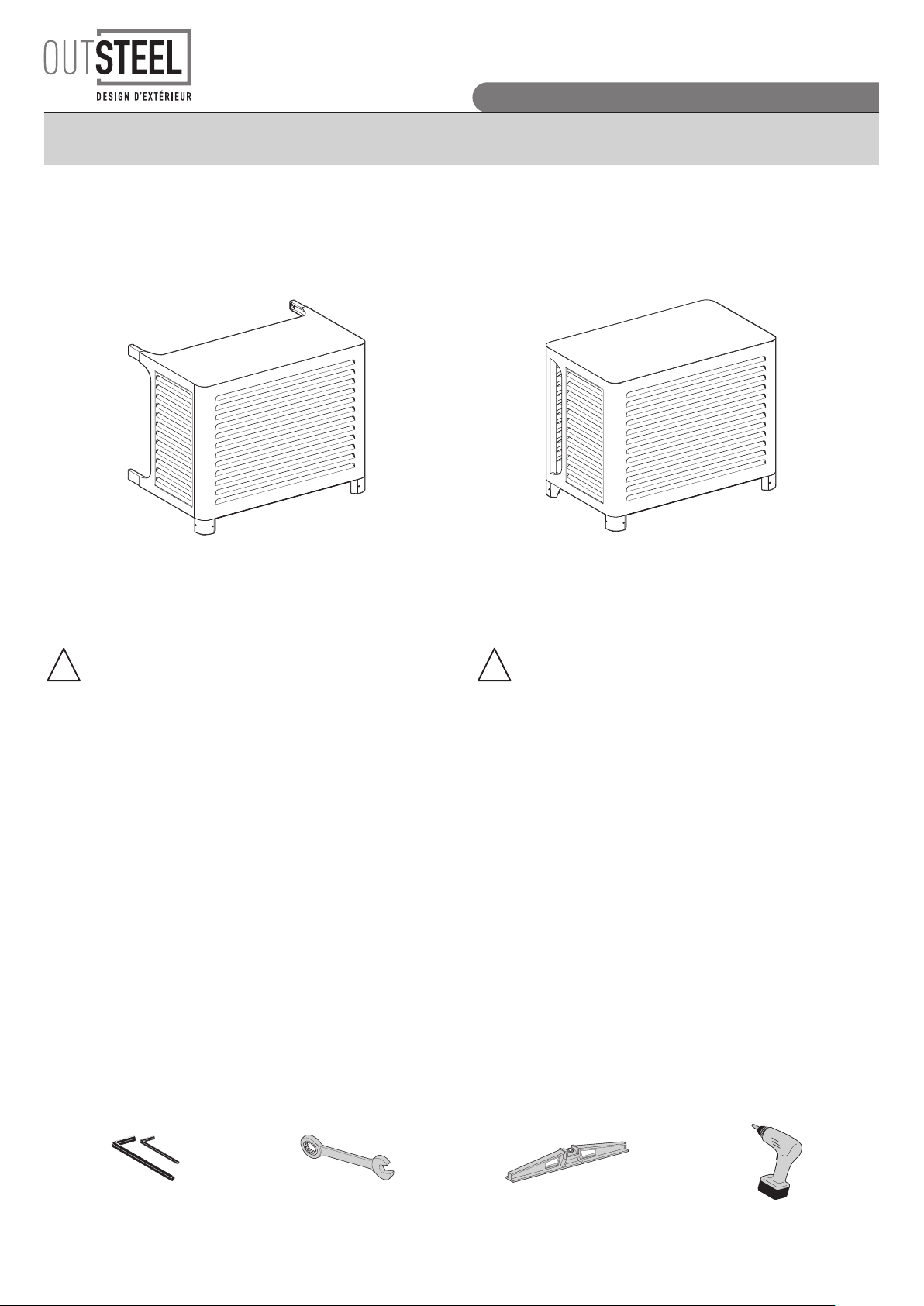

OUTILS / TOOLS
Vous munir de / Provide you with :
Clé Allen de 2.5 et 4
Allen key of 2.5 and 4
Clé mixte de 10
Flat key of 10
Niveau à bulle
Spirit level
Perceuse
Drill
Page 2→5 Page 2→3 + 6→8

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
VENITIAN / S44-2021 / DI001142
2 ///

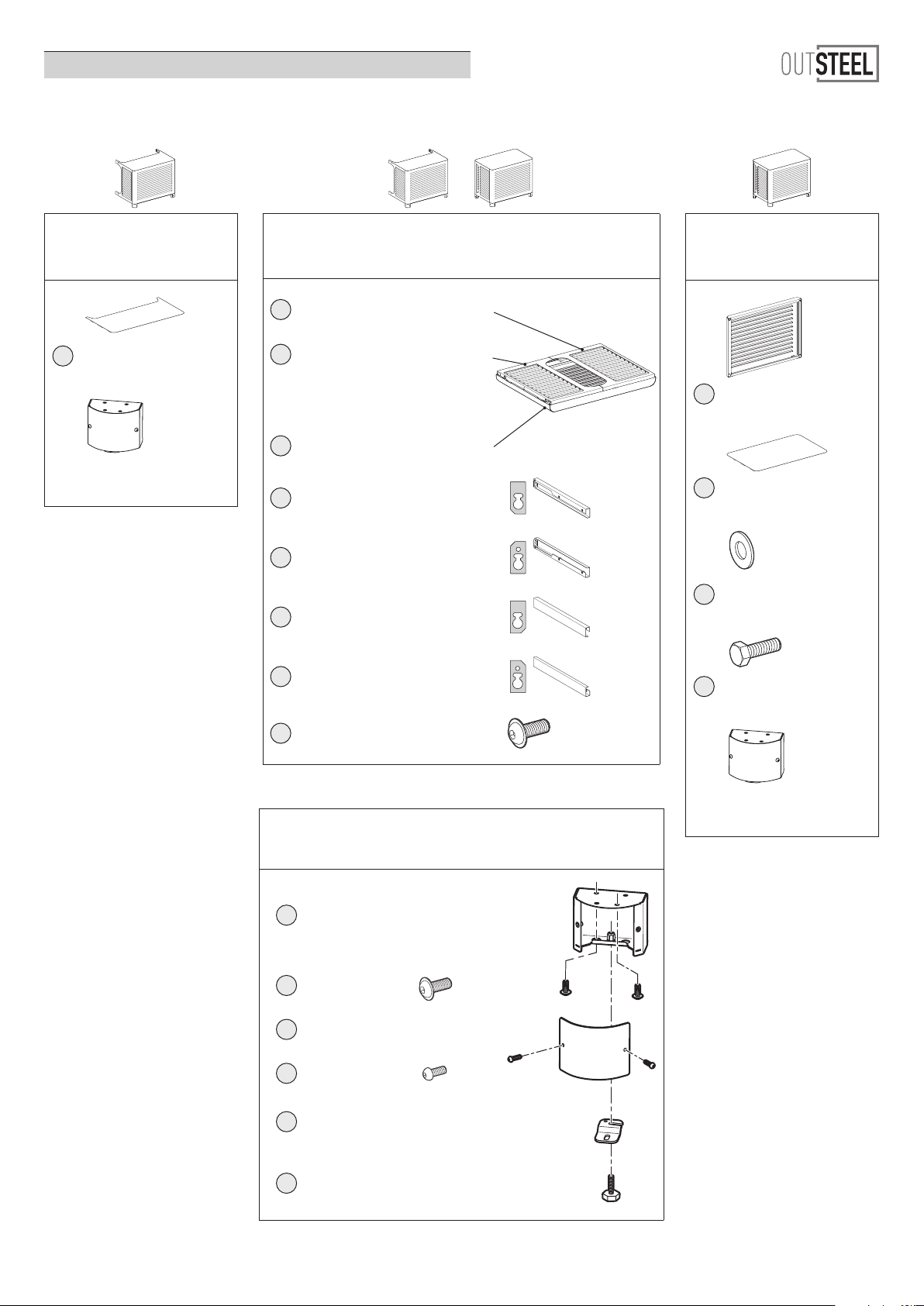

COMPOSANTS COMMUNS
COMMON COMPONENTS
A1Face latérale droite
Right side face x1
A2Face latérale gauche
Left side face x1
BFace avant
Front face x1
C1Rallonge haut droite
Upper right extension x1
C2Rallonge bas droite
Bottom right extension x1
C3Rallonge haut gauche
Upper left extension x1
C4Rallonge bas gauche
Bottom left extension x1
DVis / Screw
TBL HEX 6x16 x18
COMPOSANTS DU PIED / FOOT COMPONENTS
Quantité par pied / Quantity per foot
JChassis
Frame x1
DVis / Screw
TBL HEX 6x16 x2
KCapot / Hood x1
LVis / Screw
BHE M4x16 x2
MPatte d’ancrage
Anchor tab x1
NPied de réglage
Adjustment foot x1
COMPOSANTS DU PRODUIT / PRODUCT COMPONENTS
COMPOSANTS DU MONTAGE
AU SOL LE LONG D’UN MUR
FLOOR MOUNTING
COMPONENTS ALONG A WALL
EFace supérieure
Upper face x1
Pieds
Feet x2
COMPOSANTS DU MONTAGE
AU SOL ISOLÉ
ISOLATED FLOOR MOUNTING
COMPONENTS
FFace arrière
Rear face
x1
GFace supérieure
Upper face
x1
HRondelles
Washer
x4
IVis / Screw
H M6x20
x4
Pieds
Feet
x4
&

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
VENITIAN / S44-2021 / DI001142
3 ///
POSE DU PRODUIT / PRODUCT INSTALLATION
MONTAGE AU SOL LE LONG D’UN MUR OU LORSQUE L’APPAREIL EST ISOLÉ
FLOOR MOUNTING ALONG A WALL OR WHEN THE DEVICE IS ISOLATED

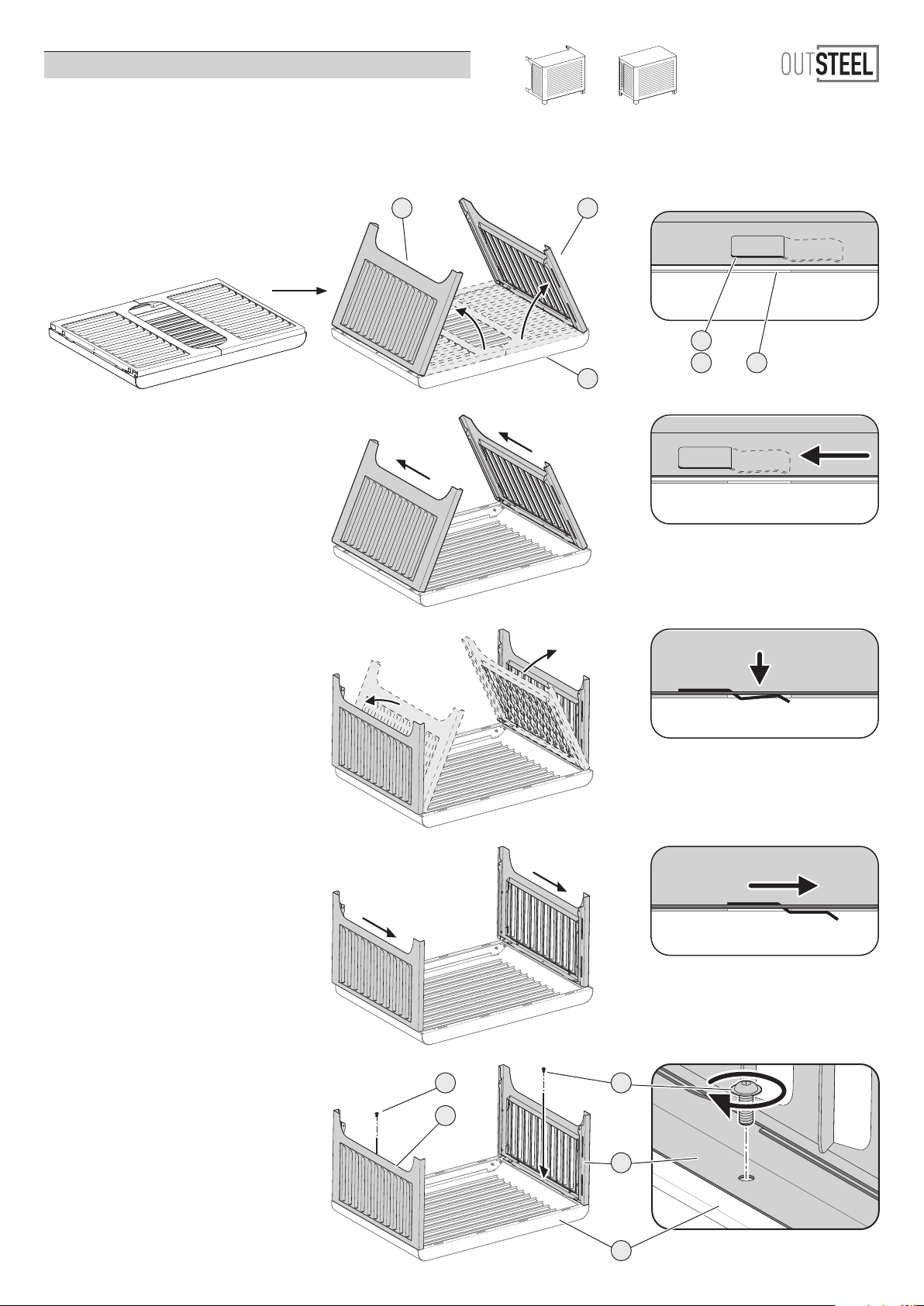

- 1 - Insérer et fixer les faces latérales / Insert and fix the side faces
- 1.1 -
&
- 1.2 -
- 1.3 -
- 1.4 -
- 1.5-
A2
A2
A1
B
D D
A1
B
A1
A2C

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
VENITIAN / S44-2021 / DI001142
4 ///
A1
A2
C1
C2
A1
C3
A
A1
C2
A2
C4
C1
A1
D
D
A2
D
D
MONTAGE AU SOL LE LONG D’UN MUR / FLOOR MOUNTING ALONG A WALL

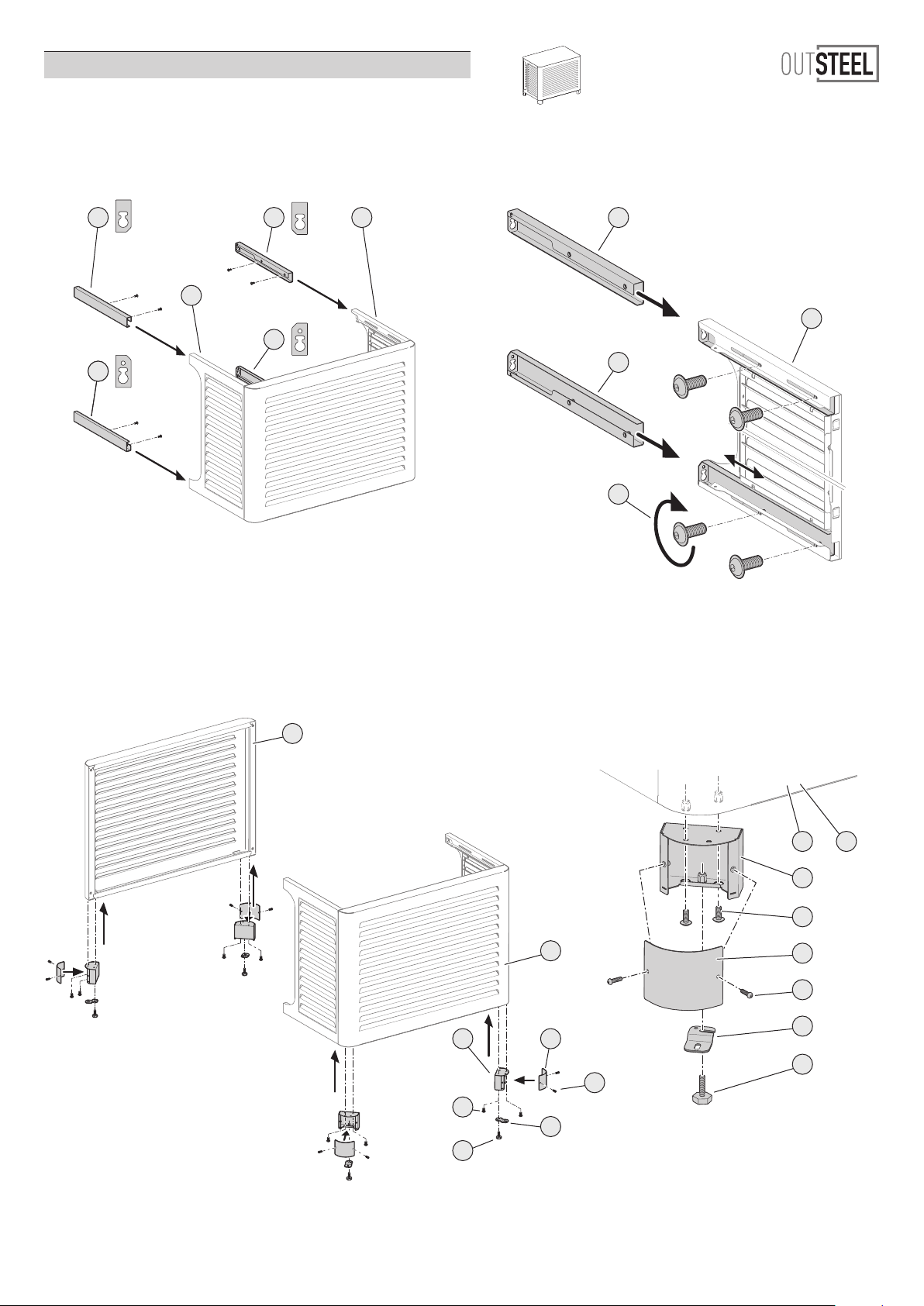

- 2 - Insérer les rallonges / Insert the extensions
Réglable en profondeur jusqu’à 100 mm / Width adjustable from 0 to 100 mm
- 3 - Fixer les grilles de ventilation aux faces latérales
Fix the ventilation grilles to the side faces
- 4 - Installer et fixer les 2 pieds
Install and fix the 2 feet
B
K
M
J
N
D
L
J
D
B
K
L
M
N

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
VENITIAN / S44-2021 / DI001142
5 ///
MONTAGE AU SOL LE LONG D’UN MUR / FLOOR MOUNTING ALONG A WALL
- 5 - Installer et fixer la face supérieure / Install and fix the upper face
E
A2B
A1
PRÉCONISATION D’UTILISATION
RECOMMENDATION FOR USE
Utilisez des fixations adaptées au matériau du mur
Use fixing device suitable for the wall
DIMENSIONS POUR FIXATION AU MUR
DIMENSIONS FOR FIXING TO THE WALL
L H
VENITIAN S 980 670
VENITIAN M 1080 720
VENITIAN L 1180 820
FIN DE MONTAGE / END OF MOUNTING
- 6 - Fixer le cache PAC au mur / Fix the HP cover to the wall
D
D
A1
EE
B
H
L
Pour toutes questions, remarques, suggestions d’améliorations,
contactez notre service consommateurs :
[email protected]
Satisfaits

? Dites-le nous aussi !
For any questions, comments, suggestions for improvement,
contact our consumer service:
[email protected]
Satisfied

? Tell us too!

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
VENITIAN / S44-2021 / DI001142
6 ///
LORSQUE L’APPAREIL EST ISOLÉ / WHEN THE DEVICE IS ISOLATED
- 2 - Insérer les rallonges / Insert the extensions
FFace arrière (voir page 7)
Rear face (see page 7)
C1
C2
A2
C3
A
A1
C2
A2
C4
C1
D
J
D
K
L
M
N
- 3 - Installer et fixer les 4 pieds
Install and fix the 4 feet
B F&
B
K
M
J
N
D
L

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
VENITIAN / S44-2021 / DI001142
7 ///
LORSQUE L’APPAREIL EST ISOLÉ / WHEN THE DEVICE IS ISOLATED
- 4 - Fixer les 2 vis du haut avant montage de la face arrière
Fix the 2 top screws before mounting the rear face
Installer et fixer la face arrière équipée des pieds
Install and fix the rear face equipped with the feet
F
G

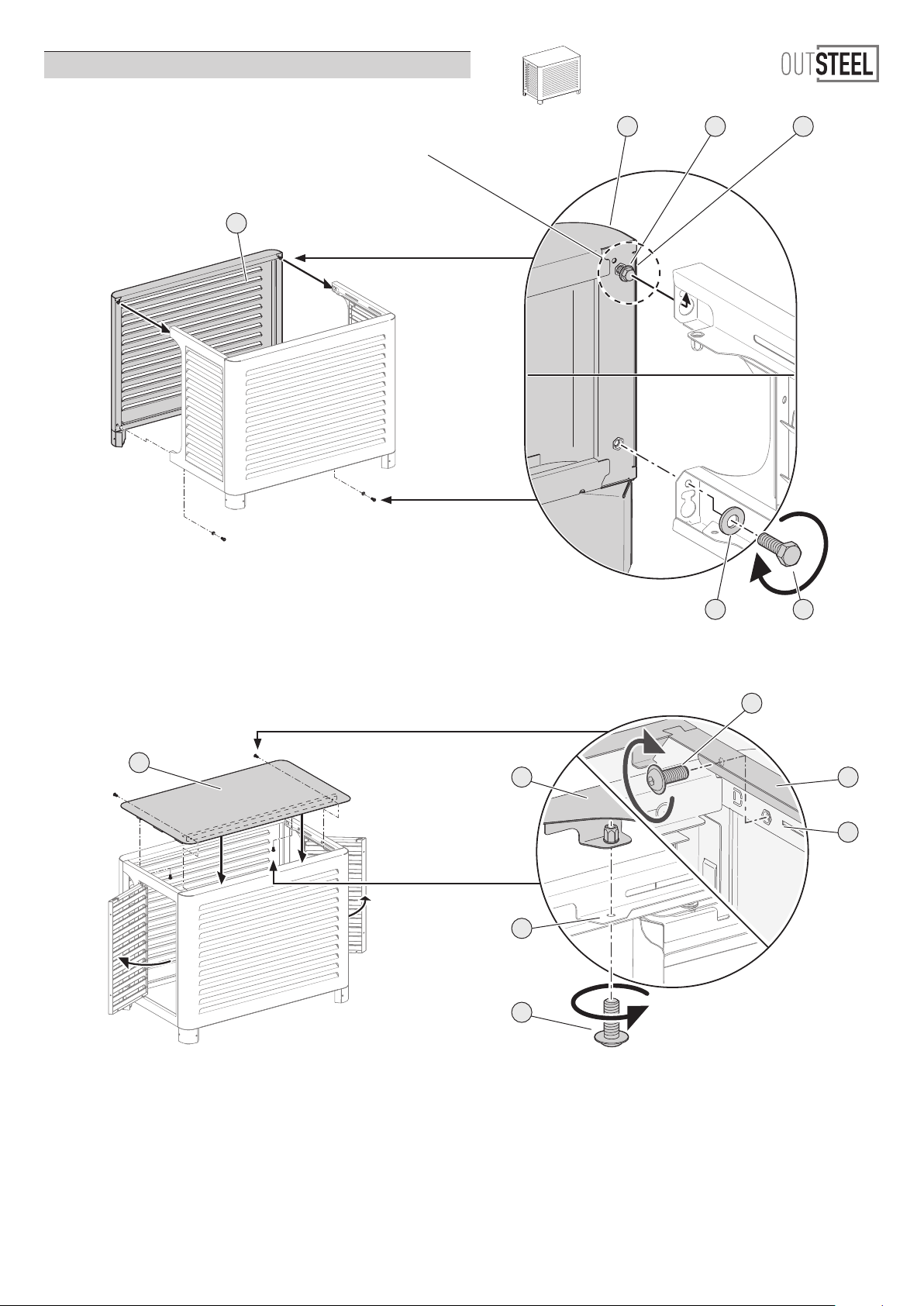

- 5 - Ouvrir les grilles de ventilation pour installer et fixer la face supérieure
Open the ventilation grids to install and fix the upper face
D
D
A2
GG
B
I
I
H
H
F

NOTICE DE POSE / INSTALLATION INSTRUCTIONS
VENITIAN / S44-2021 / DI001142
8 ///
FIN DE MONTAGE / END OF MOUNTING
PL
A1
A2
D
A2
D
D
LORSQUE L’APPAREIL EST ISOLÉ / WHEN THE DEVICE IS ISOLATED
- 6 - Fixer les grilles de ventilation aux faces latérales
Fix the ventilation grilles to the side faces
- 7 - Fixer le cache PAC au sol / Fix the HP cover to the floor
PRÉCONISATION D’UTILISATION
RECOMMENDATION FOR USE
FIXATION AU SOL RECOMMANDÉE !
FLOOR FIXING RECOMMENDED !
Utilisez des fixations adaptées au matériau du sol
Use fixing device suitable for the floor
DIMENSIONS POUR FIXATION AU SOL
DIMENSIONS FOR FIXING TO THE FLOOR
L P
VENITIAN S 955 555
VENITIAN M 1055 605
VENITIAN L 1155 655
Pour toutes questions, remarques, suggestions d’améliorations,
contactez notre service consommateurs :
[email protected]
Satisfaits

? Dites-le nous aussi !
For any questions, comments, suggestions for improvement,
contact our consumer service:
[email protected]
Satisfied

? Tell us too!
