Panasonic EY7441 User manual

Operating Instructions
Bedienungsanleitung
Instructions d’utilisation
Istruzioni per l’uso
Gebruiksaanwijzing
Manual de instrucciones
Brugsvejledning
Driftsföreskrifter
Bruksanvisning
Käyttöohjeet
Cordless Drill & Driver/Cordless Hammer Drill & Driver
Akku-Bohrschrauber/Akku-Schlagbohrschrauber
Perceuse-visseuse sans l/Perceuse à percussion-visseuse sans l
Trapano avvitatore cordless/Trapano avvitatore cordless a percussione
Snoerloze schroef-boormachine/Snoerloze slagschroef-boormachine
Destornillador y taladro sin cables/Destornillador y taladro percutor sin cables
Akku bor & skruetrækker/Akku hammerbor & skruertrækker
Sladdlös skruvdragare & borrmaskin/slagborrmaskin
Ledningløs drill og skrutrekker/Ledningløs slagdrill og skrutrekker
Ladattava pora & ruuvinväännin/ladattava vasaraporapora & ruuvinväännin
Model No: EY7441/EY7940
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen
sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des ns de consultation
ultérieure.
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele
naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el
futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
EY7441_EY7940_Book.indb 1 2010-6-22 15:57:33

- 2 -
Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto
English: Page 5
Deutsch: Seite 16
Français: Page 28
Italiano: Pagina 40
Nederlands: Bladzijde 52
Español: Página 64
Dansk: Side 76
Svenska: Sid 88
Norsk: Side 99
Suomi: Sivu 110
FUNCTIONAL DESCRIPTION
FUNKTIONSBESCHREIBUNG
DESCRIPTION DES FONCTIONS
DESCRIZIONE DELLE FUNZIONI
FUNCTIEBESCHRIJVING
DESCRIPCIÓN FUNCIONAL
FUNKTIONSBESKRIVELSE
FUNKTIONSBESKRIVNING
FUNKSJONSBESKRIVELSE
TOIMINTAKUVAUS
(A) (B) (C)
(D)
(I)
(N)
(L)
(K
)
(J )
(M)
(E)
(F)
(F)
(P)
(H)
(G)
(O)
10.8 V ─ 28.8 V
EY7441_EY7940_Book.indb 2 2010-6-22 15:57:34

- 3 -
(A)
Keyless drill chuck
Schlüsselfreies Bohrfutter
Mandrin porte-foret sans l
Mandrino autoserrante
Boorkop zonder sleutel
Mandril sin llave
Nøglefri borepatron
Nyckellös borrchuck
Nøkkelfri drillchuck
Avaimeton poran kiinnityslaite
(B)
Clutch handle
Kupplungsring
Poignée de l’embrayage
Impugnatura frizione
Koppelingshandgreep
Mango de embrague
Koblinghåndtag
Kopplingshandtag
Koblingshåndtak
Kytkimen kahva
(C)
Speed selector switch
Bereichsschalter
Interrupteur de sélection de vitesse
Regolatore di velocità
Snelheidskeuzeschakelaar
Interruptor selector de velocidad
Hastighedsvælger
Hastighetsomkopplare
Hastighetskontroll
Nopeuden valintakytkin
(D)
Forward/Reverse lever
Rechts/Linkslauf Schalter
Levier d’inversion marche avant-marche arrière
Leva di avanzamento/inversione
Voorwaarts/achterwaarts-hendel
Palanca de avance/inversión
Greb til forlæns/baglæns retning
Riktningsomkopplare
Forover/Revers bryter
Eteenpäin/taaksepäin vipu
(E)
Belt hook
Riemenhaken
Crochet de ceinture
Gancio da cintura
Riemclip
Gancho del cinturón
Bæltekrog
Bälteskrok
Beltekrok
Vyölenkki
(F)
Alignment marks
Ausrichtmarkierungen
Marques d’alignement
Marcature allineamento
Uitlijntekens
Marcas de alineación
Flugtemærker
Anpassningsmärken
Opprettingsmerke
Sovitusmerkit
(G)
Battery pack release button
Akku-Entriegelungsknopf
Bouton de libération de batterie autonome
Tasto di rilascio pacco batteria
Accu-ontgrendeltoets
Botón de liberación de batería
Udløserknap til batteripakning
Frigöringsknapp för batteri
Utløserknapp for batteripakke
Akkupaketin irrotuspainike
(H)
Battery pack
Akku
Batterie autonome
Pacco batteria
Accu
Batería
Batteripakning
Batteri
Batteripakke
Akku
(I)
Control panel
Bedienfeld
Panneau de commande
Pannello di controllo
Bedieningspaneel
Panel de controle
Kontrolpanel
Kontrollpanel
Kontrollpanel
Säätöpaneeli
(J)
Overheat warning lamp (battery)
Überhitzungs-Warnlampe (Akku)
Témoin d’avertissement de surchauffe (batterie)
Spia avvertenza surriscaldamento (batteria)
Oververhitting-waarschuwingslampje (accu)
Luz de advertencia de sobrecalentamiento (batería)
Advarselslamp til overophedning (batteri)
Varningslampa för överhettning (batteri)
Varsellampe for overoppheting (batteri)
Ylikuumenemisen varoituslamppu (akku)
(K)
LED light on/off button
LED-Leuchten-EIN/AUS-Taste
Bouton Marche/Arrêt de la lumière DEL
Tasto di accensione e spegnimento della luce LED
Aan/uit-toets (ON/OFF) voor LED-lampje
Botón ON/OFF de luz LED
TÆND/SLUK-knap til LED-lys
Strömbrytare för LED-ljus
PÅ/AV-knapp for LED-lys
LED-valon kytkin/katkaisupainike
(L)
LED light
LED-Leuchte
Lumière DEL
Luce LED
LED-lampje
Luz indicadora
LED-lys
LED-ljus
LED-lys
LED-valo
EY7441_EY7940_Book.indb 3 2010-6-22 15:57:35

- 4 -
(M)
Battery low warning lamp
Akkuladungs-Warnlampe
Témoin d’avertissement de batterie basse
Spia avvertenza batteria scarica
Waarschuwingslampje voor lage accuspanning
Luz de aviso de baja carga de batería
Advarselslampes batterieffekt lav
Varningslampa för svagt batteri
Varsellampe for at batteriet er for lavt
Alhaisen akkujännitteen varoituslamppu
(N)
Variable speed control trigger
Betriebsschalter
Gâchette de commande de vitesse
Grilletto di controllo velocità variable
Startschakelaar variabele snelheid
Disparador del control de velocided variable
Kontroludløser for variabel hastighed
Steglös varvtalsreglerare
Hovedbryter, trinnløs
Nopeudensäätökytkin
(O)
Battery charger
Ladegerät
Chargeur de batterie
Caricabatterie
Acculader
Cargador de batería
Batterioplader
Batteriladdare
Batterilader
Akkulaturi
(P)
Pack cover
Akkuabdeckung
Couvercle de la batterie autonome
Coperchio pacco
Accudeksel
Cubierta de batería
Pakningsdæksel
Batteriskydd
Pakkedeksel
Akkukotelon kansi
EY7441_EY7940_Book.indb 4 2010-6-22 15:57:35

- 5 -
Original instructions: English
Translation of the original instructions:
Other languages
This tool, as a complete unit with a battery
pack, satisfies appropriate IP Degrees of
Protection based on the IEC regulations.
Denition of IP code
IP5X: Ingress of dust is not totally
prevented, but dust shall not penetrate
in a quantity to interfere with satisfactory
operation of the tool or to impair safety
(In case that the talcum powder under 75
μm intrudes inside the tool) IPX6: Water
projected in powerful jets against the tool
from any direction shall have no harmful
effects (In case that, with a nozzle of
12.5 mm inner diameter, approximately
100 L/min of normal temperature water is
injected to the tool for 3 minutes from 3
meter distance)
LIMITED WARRANTY
The rating of IP56 qualies this tool for the
minimum impact of water or dust, but not
for the assurance of performance in such
conditions. See Safety and Operating
Instructions for further details for proper
operation.
I. INTENDED USE
These tools can be used to tighten
screws in clutch mode and to drill
holes in wood and metal in drill mode.
Additionally, model EY7940 can be
used to drill holes in soft concrete and
similar materials in hammer mode.
Read the Safety Instructions booklet
and the following before using.
II. ADDITIONAL
SAFETY RULES
1) Wear ear protectors.
Exposure to noise can cause hearing
loss.
2) Use auxiliary handle supplied with
the tool.
Loss of control can cause personal
injury.
3) Hold power tools by insulated
gripping surfaces when performing
an operation where the cutting tool
may contact hidden wiring; contact
with a “live” wire will make exposed
metal parts of the tool “live” and shock
the operator.
4) Wear a dust mask, if the work causes
dust.
5) Be aware that this tool is always in an
operating condition, since it does not
have to be plugged into an electrical
outlet.
6) When drilling or driving into walls,
oors, etc., “live” electrical wires may
be encountered. DO NOT TOUCH
THE CHUCK OR ANY FRONT METAL
PARTS OF THE TOOL! Hold the tool
only by the plastic handle to prevent
electric shock in case you drill or drive
into a “live” wire.
7) I f t h e b i t b e c o m e s j a m m e d ,
immediately turn the trigger switch
off to prevent an overload, which can
damage the battery pack or motor.
Use reverse motion to loosen jammed
bits.
8) Do NOT operate the Forward/Reverse
lever when the trigger switch is on.
The battery will discharge rapidly and
damage to the unit may occur.
9) During charging, the charger may
become slightly warm. This is normal.
Do NOT charge the battery for a long
period.
10) When storing or carrying the tool,
set the Forward/Reverse lever to the
center position (switch lock).
11) Do not strain the tool by holding the
speed control trigger halfway (speed
control mode) so that the motor stops.
12) Do not operate the speed selector
switch (LOW-HIGH) while pulling on
the speed control trigger. This can
cause the rechargeable battery to
wear quickly or damage the internal
mechanism of the motor.
EY7441_EY7940_Book.indb 5 2010-6-22 15:57:35

- 6 -
WARNING
Do not use other than the Panasonic

battery packs that are designed for use
with this rechargeable tool.
Panasonic is not responsible for any

damage or accident caused by the use
of recycled or counterfeit battery pack.
Do not dispose of the battery pack in a

re, or expose it to excessive heat.
Do not drive the likes of nails into the

battery pack, subject it to shocks,
dismantle it, or attempt to modify it.
Do not allow metal objects to touch the

battery pack terminals.
Do not carry or store the battery pack

in the same container as nails or similar
metal objects.
Do not charge the battery pack in a

high-temperature location, such as next
to a re or in direct sunlight. Otherwise,
the battery may overheat, catch re, or
explode.
Never use other than the dedicated

charger to charge the battery pack.
Otherwise, the battery may leak,
overheat, or explode.
After removing the battery pack from

the tool or the charger, always reattach
the pack cover. Otherwise, the battery
contacts could be shorted, leading to a
risk of re.
When the Battery Pack Has

Deteriorated, Replace It with a New
One. Continued use of a damaged
battery pack may result in heat
generation, ignition or battery rupture.
Symbol Meaning
VVolts
Direct current
noNo load speed
...min-1 Revolutions or reciprocations
per minutes
Ah Electrical capacity of battery
pack
To reduce the risk of
injury, user must read and
understand instruction
manual.
For indoor use only.
EY7441_EY7940_Book.indb 6 2010-6-22 15:57:37

- 7 -

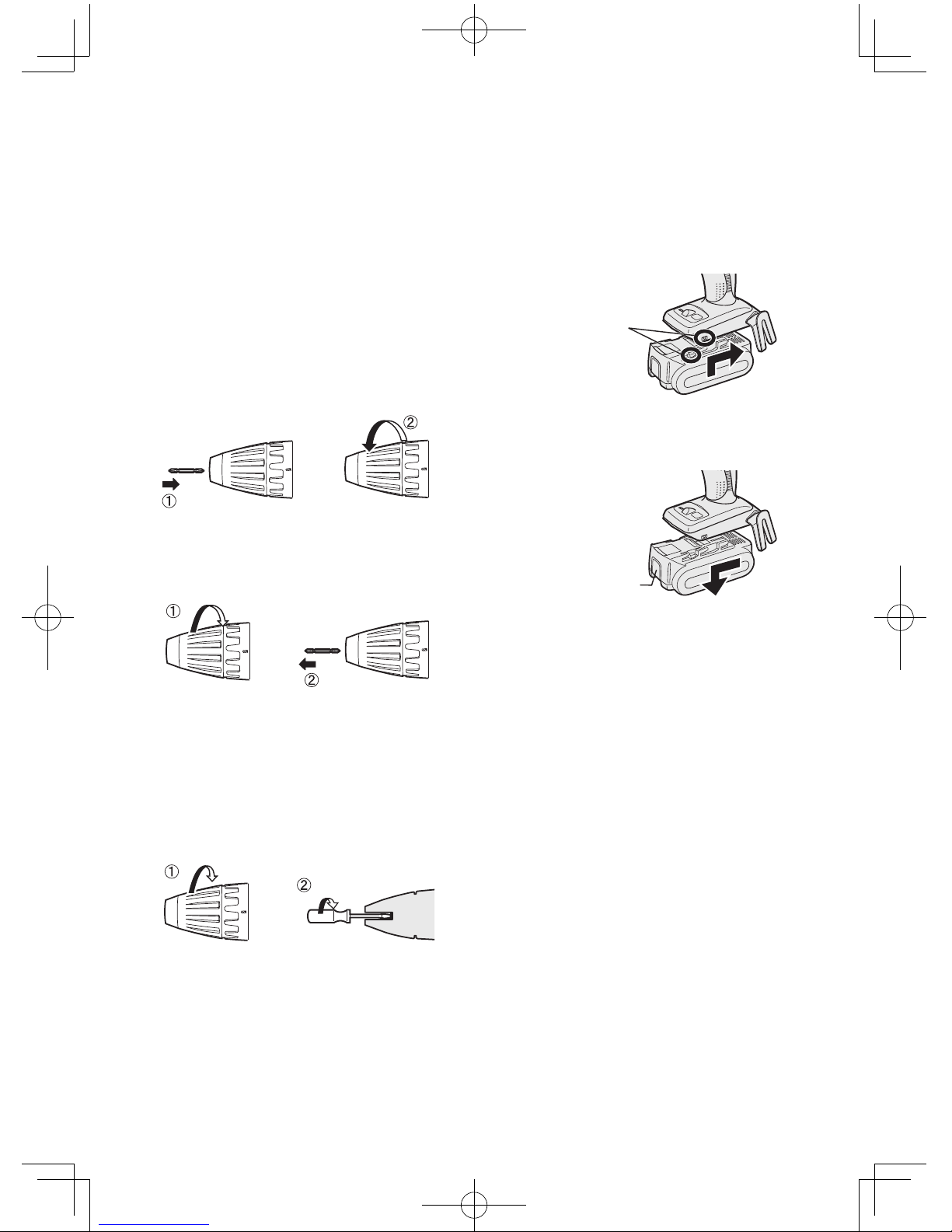

III. ASSEMBLY
Attaching or Removing Bit
NOTE:
When attaching or removing a bit,
disconnect battery pack from tool or
place the switch in the center position
(switch lock).
This tool is equipped with a keyless drill
chuck.
1. Attachment
Insert the bit and turn the lock collar
clockwise (looking from the front) to
tighten rmly until it stops clicking.
2. Removal
Turn the lock collar counterclockwise
(looking from the front), then remove
the bit.
NOTE:
If excessive play occurs in the chuck,
secure the drill in place and 1 open
the chuck jaws by turning the lock collar
and 2 tighten the screw (left-handed
screw) with a screwdriver by turning
it counterclockwise (viewed from the
front).
Attaching or Removing Bat-
tery Pack
1. To connect the battery pack:
Line up the alignment marks and attach
the battery pack.
Slide the battery pack until it locks

into position.
2. To remove the battery pack:
Push on the button from the front to
release the battery pack.
IV. OPERATION
[Main Body]
Switch Operation
1. The speed increases with the amount
of depression of the trigger. When
beginning work, depress the trigger
slightly to start the rotation slowly.
2. A feedback electronic controller is used
to give a strong torque even in low
speed.
3. The brake operates when the trigger
is released and the motor stops
immediately.
NOTE:
When the brake operates, a braking
sound may be heard. This is normal.
Alignment marks
Button
EY7441_EY7940_Book.indb 7 2010-6-22 15:57:40

- 8 -

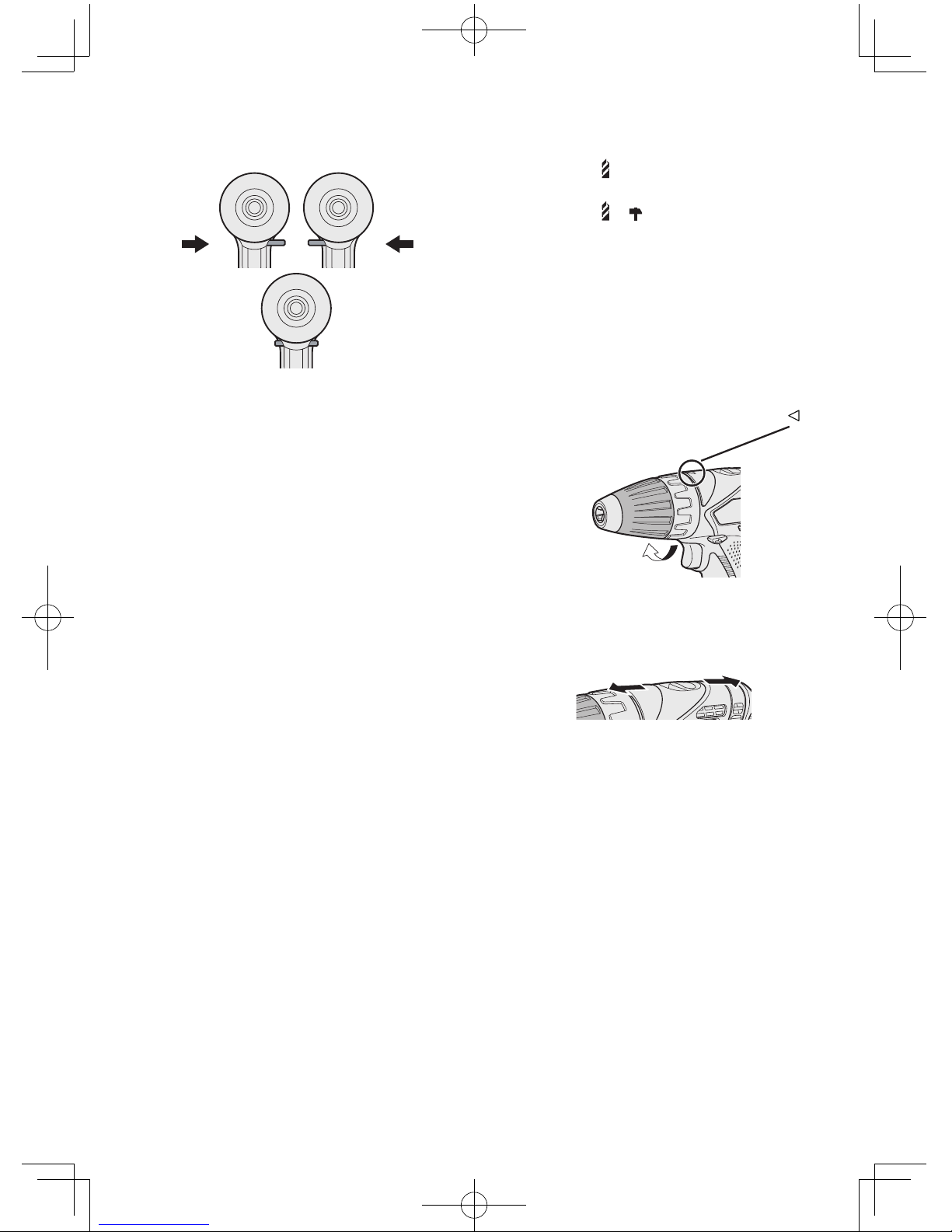

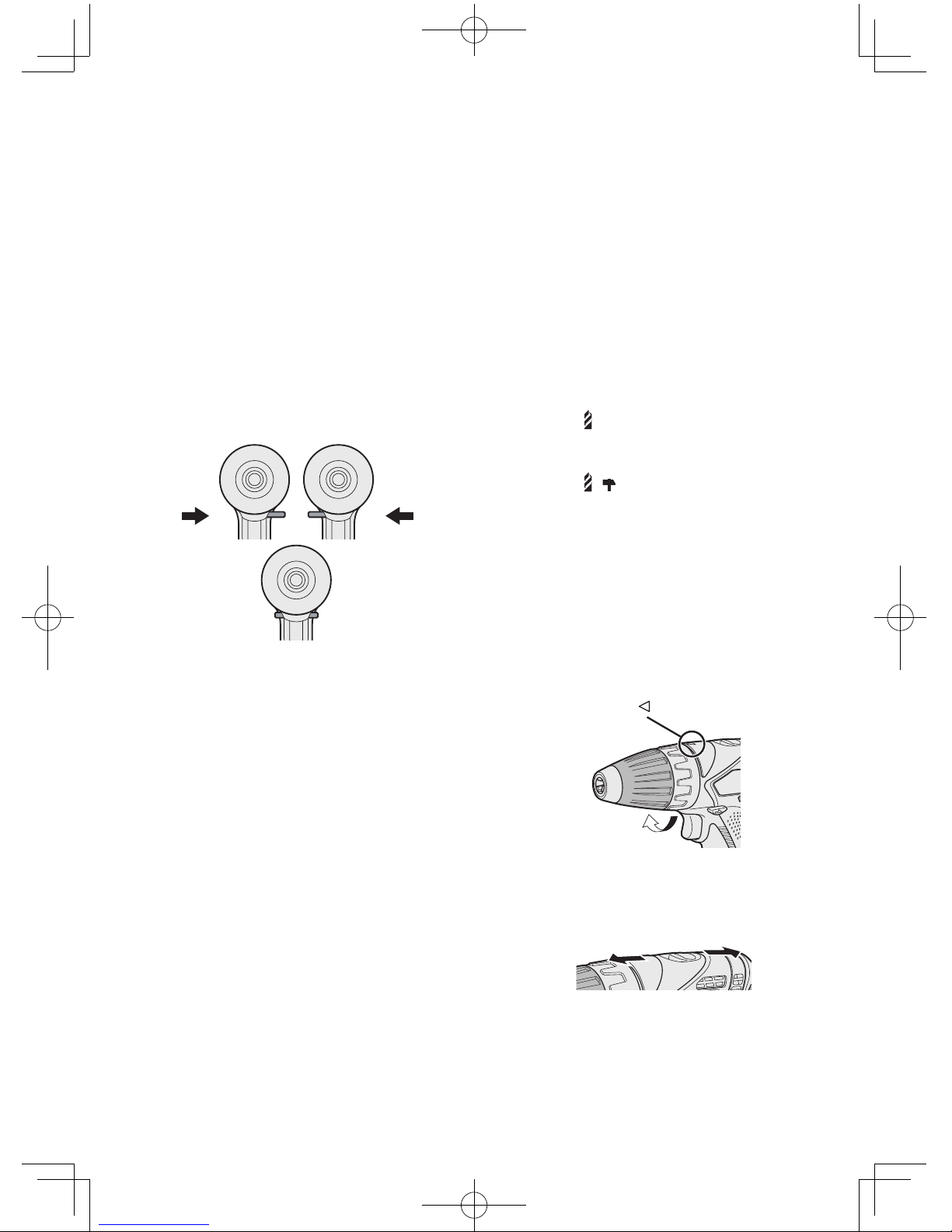

Switch and Forward/Reverse
Lever Operation
CAUTION:
To prevent damage, do not operate
Forward/Reverse lever until the bit
comes to a complete stop.
Forward Rotation Switch
Operation
1. Push the lever for forward rotation.
2. Depress the trigger switch slightly to
start the tool slowly.
3. The speed increases with the amount
of depression of the trigger for efcient
tightening of screws and drilling.
The brake operates and the chuck
stops immediately when the trigger is
released.
4. After use, set the lever to its center
position (switch lock).
Reverse Rotation Switch
Operation
1. Push the lever for reverse rotation.
Check the direction of rotation before
use.
2. Depress the trigger switch slightly to
start the tool slowly.
3. After use, set the lever to its center
position (switch lock).
Forward Reverse
Switch lock
Clutch Torque Setting
Adjust the torque to one of the 18 clutch
settings or “ ” position (EY7441).
Adjust the torque to one of the 18 clutch
settings or “ ”, “ ” position (EY7940).
NOTE:
Always make sure to stop operation
of the tool and disengage it from the
work, when you select Hammering
mode from Drilling mode or when
you shift to Drilling mode from
Hammering mode by rotating clutch
handle.
CAUTION:
Set the clutch setting at this mark ( )
before actual operation.
Speed Selection
Choose a low or high speed to suit the
use.
The more the variable speed control
trigger is pulled, the higher the speed
becomes.
CAUTION:
Check the speed selector switch

before use.
Use at low speed when high torque

is needed during operation. (Using
at high speed when high torque
is required may cause a motor
breakdown.)
Do not operate the speed selector

switch (LOW-HIGH) while pulling on
the speed control trigger. This can
cause the rechargeable battery to
wear quickly or damage the internal
mechanism of the motor.
* See specifications for “MAXIMUM
RECOMMENDED CAPACITIES”.
LOW HIGH
EY7441_EY7940_Book.indb 8 2010-6-22 15:57:42

- 9 -
CAUTION:
To prevent excessive temperature

increase of the tool surface, do not
operate the tool continuously using
two or more battery packs. The tool
needs cool-off time before switching
to another pack.
Do not close up vent holes on the

sides of the body during operation.
Otherwise, the machine function is
adversely affected to cause a failure.
Do NOT strain the tool (motor). This

may cause damage to the unit.
Use the tool in such a way as to

prevent the air from the body vent
holes from blowing directly onto your
skin. Otherwise, you may get burned.

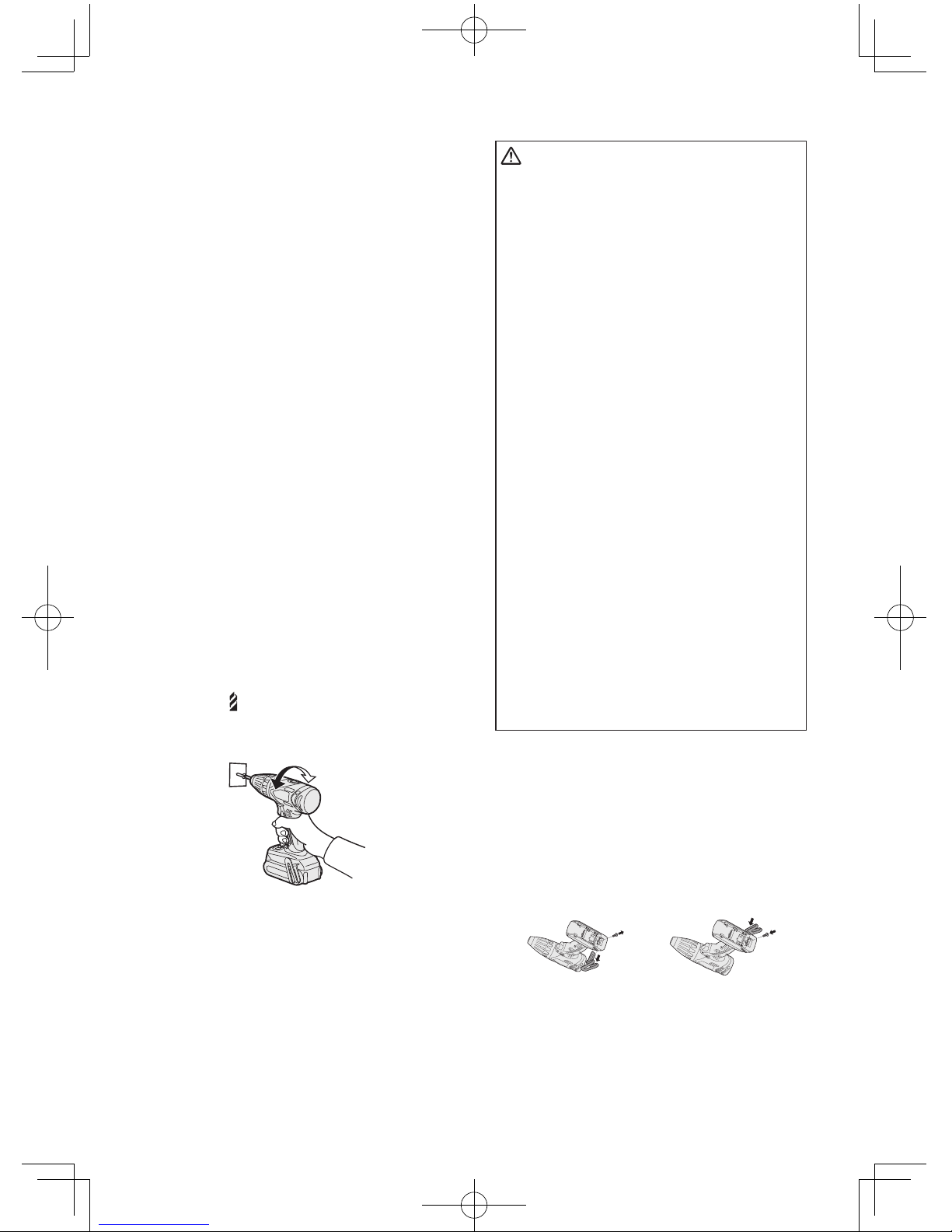

Bit-locking Function
1. With the trigger switch not engaged
and a screwdriver bit locked in
place, the tool can be used as a
manual screwdriver (up to 22.6 N·m,
230 kgf-cm, 199 in-lbs).
There will be a little play in the chuck,
but this is not a malfunction.
2. This feature is handy for tightening
screws that require more torque than
the maximum torque of the driver
(position on the clutch), for conrming
the tightness of a screw or to loosen an
extremely tight screw.
How to Use the Belt Hook
WARNING!
Be sure to attach the belt hook

securelyto the main unit with the screw
firmly fastened. When the belt hook is
not rmly attached to the main unit, the
hook may disconnect and the main unit
may fall.
This may result in an accident or injury.
Periodically check screw for tightness.

If found to be loose, tighten rmly.
Be sure to attach the belt hook firmly

and securely onto a waist belt or other
belt. Pay attention that the unit does not
slip off the belt. This may result in an
accident or injury.
When the main unit is held by the belt

hook, avoid jumping or running with it.
Doing so may cause the hook to slip
and the main unit may fall.
This may result in an accident or injury.
When the belt hook is not used, be sure

to return it to the storing position. The
belt hook may catch on something.
This may result in an accident or injury.
When the unit is hooked onto the waist

belt by the belt hook, do not attach
driver bits to the unit. A sharp edge
object, such as a drill bit, may cause
injury or an accident.
To Change the Belt Hook
Location Side
The belt hook can be attached to either
side of the unit.
1. Removing the hook
(1) Remove the nut.
(2) Draw out the hook.
2. Attaching the hook to the other side
(1) Insert the hook in the other side.
(2) Tighten the nut fully so that it
securely fastened.
1
1
2
2
EY7441_EY7940_Book.indb 9 2010-6-22 15:57:44

- 10 -
Control Panel
(1)
(3)
(2)
(1) LED light Before the use of LED
light, always pull the
power switch once.
Press the LED light
button.
The light illuminates with
very low current, and it does not adversely
affect the performance of the tool during
use or its battery capacity.
CAUTION:
The built-in LED light is designed

to illuminate the small work area
temporarily.
Do not use it as a substitute for a

regular flashlight, since it does not
have enough brightness.
LED light turns off when the tool has

not been used for 5 minutes.
Caution: DO NOT STARE INTO BEAM.
Use of controls or adjustments or
performance of procedures other than
those specified herein may result in
hazardous radiation exposure.
(2) Overheat warning lamp
To protect the motor or battery, be sure to
note the following when carrying out this
operation.
Off
(normal
operation)
Illuminated:
Overheat
(motor)
Flashing:
Overheat
(battery)
Indicates operation has
been halted due to motor
or battery overheating.
If the motor or battery becomes hot, the

protection function will be activated and
the motor or battery will stop operating.
The overheat warning lamp on the
control panel illuminates or ashes when
this feature is active.
If the overheating protection feature

activates, allow the tool to cool
thoroughly (at least 30 minutes). The
tool is ready for use when the overheat
warning lamp goes out.
Avoid using the tool in a way that causes

the overheating protection feature to
activate repeatedly.
If the tool is operated continuously under

high-load conditions or if it is used in hot-
temperature conditions (such as during
summer), the overheating protection
feature may activate frequently.
If the tool is used in cold-temperature

conditions (such as during winter) or if
it is frequently stopped during use, the
overheating protection feature may not
activate.
(3) Battery low warning lamp
Excessive (complete) discharging of
lithium ion batteries shortens their service
life dramatically. The driver includes a
battery protection feature designed to
prevent excessive discharging of the
battery pack.
The battery protection feature activates

immediately before the battery loses its
charge, causing the battery low warning
lamp to ash.
If you notice the battery low warning

lamp flashing, charge the battery pack
immediately.
Off
(normal
operation)
Flashing
(No charge)
Battery protection
feature active
EY7441_EY7940_Book.indb 10 2010-6-22 15:57:47

- 11 -
[Battery Pack]
For Appropriate Use of
Battery Pack
Li-ion Battery Pack
For optimum battery life, store the Li-

ion battery pack following use without
charging it.
When charging the battery pack, conrm

that the terminals on the battery charger
are free of foreign substances such as
dust and water etc. Clean the terminals
before charging the battery pack if any
foreign substances are found on the
terminals.
The life of the battery pack terminals may
be affected by foreign substances such
as dust and water etc. during operation.
When battery pack is not in use, keep it

away from other metal objects like: paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.
Shorting the battery terminals together
may cause sparks, burns or a re.
When operating the battery pack, make

sure the work place is well ventilated.
When the battery pack is removed from

the main body of the tool, replace the
battery pack cover immediately in order
to prevent dust or dirt from contaminating
the battery terminals and causing a short
circuit.
Battery Pack Life
The rechargeable batteries have
a limited life. If the operation time
becomes extremely short after
recharging, replace the battery pack
with a new one.
Battery Recycling
ATTENTION:
For environmental protection and
recycling of materials, be sure that it
is disposed of at an officially assigned
location, if there is one in your country.
[Battery Charger]
Charging
CAUTION:
If the temperature of the battery pack

falls approximately below −10°C (14°F),
charging will automatically stop to
prevent degradation of the battery.
The ambient temperature range is

between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C (32°F),
the tool may fail to function properly.
When charging a cool battery pack

(below 0°C (32°F)) in a warm place,
leave the battery pack at the place and
wait for more than one hour to warm up
the battery to the level of the ambient
temperature.
Cool down the charger when

charging more than two battery packs
consecutively.
Do not insert your fingers into contact

hole, when holding charger or any other
occasions.
To prevent the risk of re or damage to the
battery charger.
Do not use power source from an engine

generator.
Do not cover vent holes on the charger

and the battery pack.
Unplug the charger when not in use.

NOTE:
Your battery pack is not fully charged at
the time of purchase. Be sure to charge
the battery before use.
EY7441_EY7940_Book.indb 11 2010-6-22 15:57:48

- 12 -
Battery charger
1. Plug the charger into the AC outlet.
2. Insert the battery pack firmly into the
charger.
1) Line up the alignment marks and
place the battery onto the dock on
the charger.
2) Slide forward in the direction of the
arrow.
3. During charging, the charging lamp
will be lit.When charging is completed,
an internal electronic switch will
automatically be triggered to prevent
overcharging.
Charging will not start if the

battery pack is warm (for example,
immediately after heavy-duty
operation).
Alignment marks
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
4. The charge lamp (green) will flash
slowly once the battery is approximately
80% charged.
5. When charging is completed, the
charging lamp in green color will turn
off.
6. If the temperature of the battery pack
is 0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time.
Even when the battery is fully charged,
it will have approximately 50% of the
power of a fully charged battery at
normal operating temperature.
7. Consult an authorized dealer if the
charging lamp (green) does not turn off.
8. If a fully charged battery pack is
inserted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp in green
color will turn off.
LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
(Green)
Turn off Lit Flashing
(Orange)
Charger is plugged into the AC outlet. Ready to charge.
Charging Status Lamp.
Left: green Right: orange will be displayed.
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the battery.
Battery pack is warm.
Charging will begin when temperature of battery pack drops. If
the temperature of the battery pack is -10° or less, the charging
status lamp (orange) will also start ashing. Charging will begin
when the temperature of the battery pack goes up.
Charging is not possible. Clogged with dust or malfunction of
the battery pack.
EY7441_EY7940_Book.indb 12 2010-6-22 15:57:49

- 13 -
Information for Users on Collection and Disposal of Old
Equipment and used Batteries
These symbols on the products, packaging, and/or accompanying
documents mean that used electrical and electronic products and batteries
should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products and used
batteries, please take them to applicable collection points, in accordance
with your national legislation and the Directives 2002/96/EC and 2006/66/
EC.
By disposing of these products and batteries correctly, you will help to save
valuable resources and prevent any potential negative effects on human
health and the environment which could otherwise arise from inappropriate
waste handling.
For more information about collection and recycling of old products and
batteries, please contact your local municipality, your waste disposal
service or the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in
accordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer or
supplier for further information.
[Information on Disposal in other Countries outside the
European Union]
These symbols are only valid in the European Union. If you wish to discard these
items, please contact your local authorities or dealer and ask for the correct method of
disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it
complies with the requirement set by the Directive for the chemical involved.
EY7441_EY7940_Book.indb 13 2010-6-22 15:57:50

- 14 -
V. MAINTENANCE
Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine,
or other volatile solvents for cleaning.
In the event that the inside of the tool or battery pack is exposed to water, drain and
allow to dry as soon as possible.
Carefully remove any dust or iron lings that collect inside the tool. If you experience any
problems operating the tool, please contact your nearest authorised service center.
VI. ACCESSORIES
Use only bits suitable for size of drill's chuck.
VII. APPENDIX
MAXIMUM RECOMMENDED CAPACITIES
Model EY7441 EY7940
Screw
driving
Machine screw M5
Wood screw ø6.8 mm (17/64")
Self-drilling screw ø6 mm (15/64")
Drilling
For Wood ø35 mm (1-3/8")
For Metal ø13 mm (1/2")
For Masonry –13 mm (1/2")
VIII. SPECIFICATIONS
MAIN UNIT
Model EY7441 EY7940
Motor voltage 14.4 V DC
No load
speed
Low 70 - 400 min-1 (rpm)
High 200 - 1400 min-1 (rpm)
Blows Rate
Per Minute
Low –1260 - 7200 min-1 (bpm)
High – 3600 - 25200 min-1 (bpm)
Chuck capacity ø1.5 mm - ø13 mm (1/16" - 1/2")
Clutch torque
Approx. 0.5 N·m (5 kgf-cm, 4.3 in-lbs) –
4.4 N·m (45 kgf-cm, 39 in-lbs)
Approx. 1.0 N·m (10 kgf-cm, 8.7 in-lbs) –
4.4 N·m (45 kgf-cm, 37 in-lbs)
Overall length 193 mm (7-5/8") 200 mm (7-7/8")
Weight (with battery pack) 1.7 kg (3.75 lbs) 1.75 kg (3.86 lbs)
EY7441_EY7940_Book.indb 14 2010-6-22 15:57:50

- 15 -
BATTERY PACK
Model EY9L41 EY9L42
Storage battery Li-ion Battery
Battery voltage 14.4 V DC (3.6 V × 4 cells)
Charging time Usable: 45 min Usable: 30 min
Full: 60 min Full: 35 min
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
For the dealer name and address, please see the included warranty card.
BATTERY CHARGER
Model EY0L81
Rating See the rating plate on the bottom of the charge.
Weight 0.93 kg (2 lbs)
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
NOTE: For the dealer name and address, please see the included warranty card.
EY7441_EY7940_Book.indb 15 2010-6-22 15:57:50

- 16 -
Original-Anleitung: Englisch
Übersetzung der Original-Anleitung:
Andere Sprachen
Dieses Werkzeug, als komplette Einheit
mit einem Akku, erfüllt die entsprechenden
IPSchutzgrade auf der Basis der IEC-
Vorschriften.
Denition des IP-Codes
IP5X: Staubeintritt wird nicht vollständig
verhütet, aber Staub darf nicht in einer
Menge eindringen, die den zufrieden
stellenden Betrieb des Werkzeugs
beeinträchtigt oder die Sicherheit
gefährdet (Für den Fall, dass Talkumpuder
unter 75 μm in das Werkzeug eindringt).
IPX6: Wasser, das durch kräftige Düsen
aus allen Richtungen gegen das Werkzeug
gespritzt wird, darf keine schädlichen
Auswirkungen haben (Für den Fall, dass
eine Wassermenge von ca. 100 L/min mit
normaler Temperatur aus 3 m Entfernung
3 Minuten lang durch eine Düse von 12,5
mm Innendurchmesser in das Werkzeug
injiziert wird).
EINGESCHRÄNKTE GARAN-
TIE
Die Schutzart IP56 qualifiziert diese
Maschine für minimale Auswirkung von
Wasser oder Staub, aber nicht für die
Zusicherung der Leistung unter solchen
Bedingungen. Weitere Einzelheiten zur
Funktionstüchtigkeit finden Sie in den
Sicherheits- und Gebrauchsanweisungen.
I. BESTIMMUNGSGEMÄSSE
VERWENDUNG DER
MASCHINE
Diese Werkzeuge können zum
Festziehen der Schrauben im Kup-
plungsmodus und zum Bohren von
Löchern in Holz und Metall im Bohr-
modus verwendet werden. Mit dem
Modell EY7960 lassen sich außerdem
im Hammermodus Löcher in weichen
Beton oder ähnliche Materialien bo-
hren.
Lesen Sie bitte vor der ersten Inbetrieb-
nahme dieses Gerätes das separate
Handbuch „Sicherheitsmaßregeln“
sorgfältig durch.
II. WEITERE WICHTIGE
SICHERHEITSREGELN
1) Geeigneten Gehörschutz tragen.
Lärmeinwirkung kann zu Gehörverlust
führen.
2) Verwenden Sie den mit dem
Werkzeug gelieferten Zusatzgriff.
Verlust der Kontrolle kann
Verletzungen verursachen.
3) Halten Sie Elektrowerkzeuge an
den isolierten Griffflächen, wenn
Sie eine Arbeit durchführen, bei
der die Maschine auf verborgene
Kabel treffen könnte; bei Kontakt mit
stromführenden Kabeln warden die
freiliegenden Metallteile der Maschine
ebenfalls stromführend und der
Benutzer erleidet einen elektrischen
Schlag.
4) Tragen Sie eine Staubmaske, falls bei
der Arbeit Staub anfällt.
5) Denken Sie daran, dass das
Werkzeug ständig betriebsbereit
ist, da es nicht an die Steckdose
angeschlossen werden muss.
6) Beim Bohren oder Schrauben in
Wände, Fußböden usw. Können
stromführende Kabel berührt
werden. DAHER NIE DAS
SCHNELLSPANNFUTTER ODER
ANDERE VORDERE METALLTEILE
BERÜHREN! Das Werkzeug beim
Schrauben nur am Kunststoffgriff
halten, um in solchen Fällen vor
elektrischen Schlägen geschützt zu
sein.
7) Falls das Bit stecken bleibt, lassen Sie
sofort den Elektronikschalter los, um
eine Überlastung zu verhüten, die den
Akku oder Motor beschädigen kann.
Verwenden Sie die Rückwärtsdrehung,
um klemmende Bits zu lösen.
EY7441_EY7940_Book.indb 16 2010-6-22 15:57:51

- 17 -
8) Betätigen Sie den Rechts-/Linkslauf-
Umschalthebel NICHT, wenn der
Hauptschalter eingeschaltet ist. Der
Akku entlädt sich sonst schnell, und
das Gerät kann beschädigt werden.
9) Beim Aufladen kann sich das Lade-
gerät etwas erhitzen. Dies ist normal.
Den Akku daher NICHT über lange
Zeit auaden.
10) Stellen Sie den Rechts-/Linkslauf-
Umschalthebel zum Lagern oder
Tragen des Werkzeugs auf die
Mittenstellung (Schaltersperre).
11) Belasten Sie das Werkzeug nicht,
indem Sie den Elektronikschalter
halb gedrückt halten
(Drehzahlregelmodus), sodass der
Motor stehen bleibt.
12) Verstellen Sie den Drehzahl-
Wahlschalter (LOW-HIGH) nicht,
während Sie den Elektronikschalter
betätigen. Dies kann zu schneller
Abnutzung der wiederaufladbaren
Batterie oder zu einer Beschädigung
des internen Motormechanismus
führen.
WARNUNG:
Verwenden Sie nur die Panasonic-

Akkus, die für den Einsatz mit dieser
Akku-Maschine ausgelegt sind.
Panasonic übernimmt keine

Verantwortung für etwaige Schäden
oder Unfälle, die durch den Gebrauch
von recycelten oder gefälschten Akkus
verursacht werden.
Werfen Sie den Akku nicht ins Feuer,

und setzen Sie ihn auch keiner
übermäßigen Wärme aus.
Unterlassen Sie das Einschlagen von

Nägeln in den Akku sowie Erschüttern,
Zerlegen oder Abändern des Akkus.
Achten Sie darauf , dass keine

Metallgegenstände mit den Kontakten
des Akkus in Berührung kommen.
Unterlassen Sie das Tragen oder

Aufbewahren des Akkus zusammen
mit Nägeln oder ähnlichen
Metallgegenständen im selben Behälter.
Laden Sie den Akku nicht an einem

heißen Ort, wie z. B. in der Nähe eines
Feuers oder in direktem Sonnenlicht.
Anderenfalls kann der Akku überhitzen,
Feuer fangen oder explodieren.
Wenn der Akku schwach geworden

ist, ersetzen Sie ihn durch einen
neuen. Fortgesetzter Gebrauch
eines beschädigten Akkus kann zu
Wärmeerzeugung, Entzündung oder
Bruch führen.
Verwenden Sie nur das zugehörige

Ladegerät zum Laden des Akkus.
Anderenfalls kann der Akku auslaufen,
überhitzen oder explodieren.
Nachdem Sie den Akku von der

Maschine oder dem Ladegerät
abgenommen haben, bringen Sie
stets die Akkuabdeckung wieder an.
Anderenfalls könnten die Akkukontakte
kurzgeschlossen werden, was zu einem
Brand führen kann.
Wenn der Akku schwach geworden

ist, ersetzen Sie ihn durch einen
neuen. Fortgesetzter Gebrauch
eines beschädigten Akkus kann zu
Wärmeerzeugung, Entzündung oder
Bruch führen.
EY7441_EY7940_Book.indb 17 2010-6-22 15:57:52

- 18 -
Symbol Bedeutung
VVolt
Gleichstrom
noLeerlaufdrehzahl
...min-1 Drehzahl oder Hubzahl pro
Minute
Ah Akkukapazitat in Ampere
Stunden
Zur Verminderung der
Verletzungsgefahr muss
die Bedienungsanleitung
gründlich gelesen werden.
Nur für Inneneinsatz.
III. BAUGRUPPE
Anbringen oder Abnehmen
des Bits
HINWEIS:
Trennen Sie vor dem Anbringen oder
Abnehmen eines Bits den Akku vom
Werkzeug ab, oder stellen Sie den
Elektronikschalter auf die Mittelstellung
(Schaltersperre).
Dieses Werkzeug ist mit einem
schlüssellosen Bohrfutter ausgestattet.
1. Anbringen
Das Bit einführen, und den Knebelring
zum Anziehen im Uhrzeigersinn drehen
(von vorn gesehen), bis das Klicken
aufhört.
2. Abnehmen
Den Knebelring entgegen dem
Uhrzeigersinn drehen (von vorn
gesehen), dann das Bit abnehmen.
HINWEIS:
Wenn starkes Spiel im Futter auf-
tritt, den Bohrer sichern, dann 1
die Futterklauen durch Drehen der
Sperrhülse öffnen und 2die Schraube
(Linksgewinde) durch Drehen entgegen
dem Uhrzeigersinn (von vorn gesehen)
mit einem Schraubenzieher anziehen.
Anbringen oder Abnehmen
des Akkus
1. Zum Anschließen des Akkus:
Die Ausrichtmarkierungen aufeinander
ausrichten, und den Akku anbringen.
Den Akku einschieben, bis er

einrastet.
2. Zum Entfernen des Akkus:
Zum Abnehmen des Akkus den Knopf
an der Vorderseite drücken.
IV. BETRIEB
[Hauptteil]
Schalterfunktion
1. Die Drehzahl erhöht sich, je starker
der Elektronikschalter gedrückt wird.
Drücken Sie den Elektronikschalter zu
Beginn der Arbeit nur leicht, um mit
langsamer Drehung zu beginnen.
Ausrichtmarkierungen
Knopf
EY7441_EY7940_Book.indb 18 2010-6-22 15:57:56

- 19 -
2. Ein elektronischer Feedback-Controller
wird verwendet, um auch bei niedriger
Drehzahl ein starkes Drehmoment zu
erhalten.
3. Beim Loslassen des Elektronikschalters
wird die Bremse betätigt und der Motor
sofort angehalten.
HINWEIS:
Bei der Betätigung der Bremse kann
ein Bremsgeräusch hörbar sein. Dies
ist normal.
Umschalten und Betätigung
des Rechts-/Linkslauf-Um-
schalthebels
VORSICHT:
Nicht den Rechts-/Linkslauf-
Umschalthebel betätigen, bevor der Bit
vollständig zur Ruhe gekommen ist, um
Schäden zu ver-hindern.
Rechtslauf – Schalterbetäti-
gung
1. Für Rechtslauf den Hebel drücken.
2. Drücken Sie den Schalter leicht, um
das Werkzeug langsam zu starten.
3. Die Drehzahl nimmt zu, je stärker der
Elektronikschalter gedrückt wird, um
effizientes Anziehen von Schrauben
und Bohren zu ermöglichen. Beim
Loslassen des Schalters wird die
Bremse betätigt und das Futter sofort
angehalten.
4. Nach der Verwendung den Hebel
auf die Mitten-position zurückstellen
(Schaltersperre).
Rechts Links
Schaltersperre
Linkslauf – Schalterbetäti-
gung
1. Für Linkslauf den Hebel drücken. Die
Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter leicht, um
das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel
auf die Mitten-position zurückstellen
(Schaltersperre).
Einstellung des Kup-
plungsdrehmoments
Stellen Sie das Drehmoment auf eine
der 18 Kupplungsstufen oder die
Position „ “ ein (EY7441).
Stellen Sie das Drehmoment auf eine
der 18 Kupplungsstufen oder die
Position „ “„ “, ein (EY7940).
HINWEIS:
Schalten Sie stets die Maschine aus
und nehmen Sie sie vom Werkstück
ab, wenn Sie durch Drehen des
Kupplungsgriffs vom Bohrmodus
auf den Schlagbohrmodus oder
umgekehrt umschalten.
VORSICHT:
Stellen Sie die Kupplungseinstellung
vor dem tatsächlichen Betrieb auf
dieses Zeichen ( ).
Wahl der Drehzahl
Wählen Sie je nach der Arbeit eine
niedrige oder hohe Drehzahl.
Je weiter der stufenlose
Elektronikschalter hineingedrückt wird,
desto höher wird die Drehzahl.
NIEDRIG HOCH
EY7441_EY7940_Book.indb 19 2010-6-22 15:57:58

- 20 -
VORSICHT:
Überprüfen Sie den Drehzahl-

Wahlschalter vor Gebrauch.
Verwenden Sie eine niedrige Drehzahl,

wenn eine große Kraft bei der Arbeit
erforderlich ist. (Die Verwendung
einer hohen Drehzahl bei Ausübung
einer großen Kraft kann zu einer
Beschädigung des Motors führen.)
Verstellen Sie den Drehzahl-

Wahlschalter (LOW-HIGH) nicht,
während Sie den Elektronikschalter
betätigen. Dies kann zu schneller
Abnutzung der wiederaufladbaren
Batterie oder zu einer Beschädigung
des internen Motormechanismus
führen.
* Siehe die technischen Daten für
„MAXIMAL ZULÄSSIGE KAPAZITÄTEN“.
VORSICHT:
Um übermäßigen Temperaturanstieg

d e r W e r k z e u g o b e r f l ä c h e z u
vermeiden, sollte das Werkzeug
nicht kontinuierlich mit zwei oder
mehr Akkus betrieben werden. Das
Werkzeug muss vor dem Akkuwechsel
abkühlen.
Blockieren Sie nicht die

Ventilationsöffnungen an den
Seiten des Gehäuses während des
Betriebs. Anderenfalls wird die
Maschinenfunktion beeinträchtigt,
was zu einem Ausfall führen kann.
Belasten Sie das Werkzeug (den

Motor) NICHT übermäßig. Es kann
sonst zu einer Beschädigung der
Maschine kommen.
Halten Sie die Maschine so, dass die

Abluft von den Ventilationsöffnungen
im Gehäuse nicht direct auf Ihre Haut
bläst. Anderenfalls können Sie sich
verbrennen.
Bitverriegelungsfunktion
1. Wenn der Elektronikschalter bei
eingesetztem Schraubendreherbit
ausgerückt ist, kann das Werkzeug
wie ein manueller Schraubendreher
verwendet werden (bis zu 22,6 N·m,
230 kgf·cm, 199 in-lbs).
Es kann etwas Spiel im Futter vor-
handen sein, was jedoch keine Funk-
tionsstörung ist.
2. Dieses Merkmal ist praktisch, um
Schrauben anzuziehen, die ein
höheres Drehmoment als das
maximale Drehmoment des Schraubers
benötigen (Position an der Kupp-
lung), um die Festigkeit einer Schraube
zu überprüfen, oder um eine sehr fest
angezogene Schraube zu lösen.
Verwenden des Riemenhakens
WARNUNG!
Unbedingt den Riemenhaken am

Hauptgerät sicher befestigen, indem
die Schraube fest angezogen wird.
Wenn der Riemenhaken am Hauptgerät
nicht gut befestigt ist, kann sich der
Haken lösen und das Hauptgerät
herunterfallen.
Dies kann einen Unfall oder
Verletzungen zur Folge haben.
Überprüfen Sie die Festigkeit der

Schraube regelmäßig. Ist sie locker,
muss sie fest angezogen werden.
Den Riemenhaken unbedingt sicher

und gut am Gürtelriemen oder einem
anderen Riemen befestigen. Darauf
achten, dass das Gerät nicht vom
Riemen abrutscht. Dies kann einen
Unfall oder Verletzungen zur Folge
haben.
Wenn das Hauptgerät vom

Riemenhaken gehalten wird, nicht damit
springen oder laufen. Anderenfalls
kann der Haken abrutschen und
herunterfallen.
Dies kann einen Unfall oder
Verletzungen zur Folge haben.
EY7441_EY7940_Book.indb 20 2010-6-22 15:58:00
