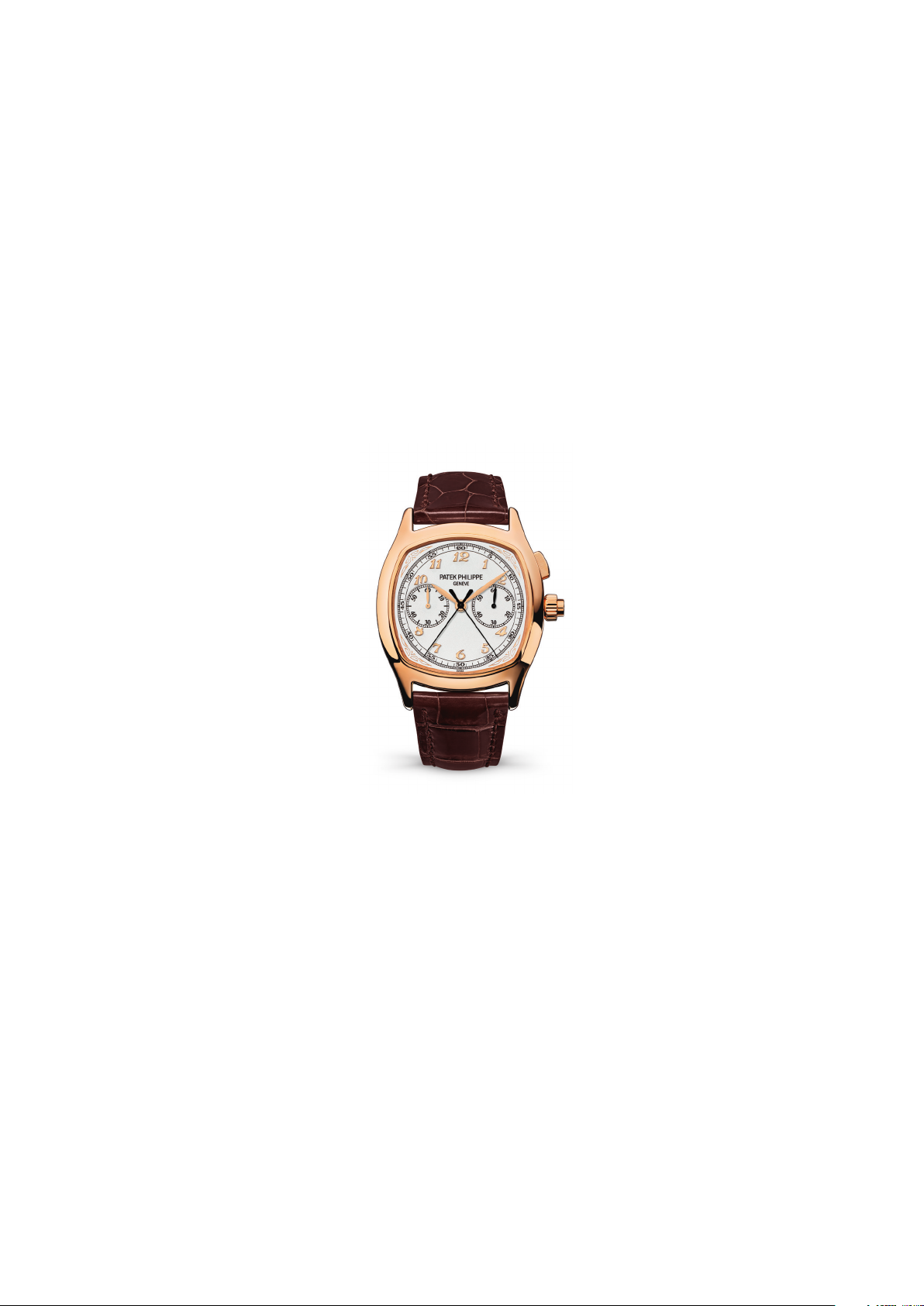

Reference 5950
Caliber CHR 27-525 PS
Ultra-thin manually wound wristwatch
with monopusher rattrapante chronograph.
The manually wound caliber CHR 27-525 PS is the
world’s thinnest monopusher split seconds chro-
nograph. It unites Geneva’s grand watchmaking
heritage with 21st-century technology.
The highly complex movement, crafted one by
one to artisanal perfection, is cased in cushion-
shaped rose gold with a retro-modern design
inspired by the first 1920s Patek Philippe wrist
chronographs.

Haute horlogerie at its very finest
Patek Philippe’s caliber CHR 27-525 PS is the
world’s thinnest monopusher rattrapante chro-
nograph with column wheel control. Its height:
5.25 mm. Not least, this accomplishment is due to
the ingenious design of the continuously running
60-minute counter. Its innovative configuration is
responsible for the slimmer silhouette and at the
same time, it equalizes the torque differences be-
tween the running and stopped states of the chro-
nograph. The three chronograph wheels (driving,
clutch, and seconds wheels) are another exclusive
feature of the caliber CHR 27-525 PS movement.
Their novel patented toothing geometries reduce
wear and optimize power transmission within the
chronograph mechanism.
The pinnacle of artisanship
The caliber CHR 27-525 PS is a classic split sec-
onds chronograph construction with two column
wheels that, as always in Patek Philippe timepieces,
are crowned with polished caps. The bridges à
l’ancienne are meticulously finished with polished
chamfers and Geneva striping. Every caliber is in-
dividually hand-crafted by master watchmakers in
the Haute Horlogerie workshops. Each component is
individually filed, chamfered, polished, adjusted,
and finished. Then, the watchmaker performs the
so-called repassage en blanc – a trial assembly pro-
cedure – to carefully check all functions. After-
wards, the entire movement is taken apart again,
cleaned, reassembled, lubricated, and adjusted.
These ancestral production methods result in horo-
logical masterpieces that exceed the expectations of
even the most discerning connoisseurs.

Rattrapante hand pusher
Winding crown
Position 1: to wind the watch
Position 2: to set the time
Subsidiary seconds
Chronograph hand Chronograph pusher
60-minute counter
12
Rattrapante hand
Instructions
WINDING CROWN
The winding crown is used to wind the watch
(position 1) and to set the time (position 2)
MANUALLY WOUND
Your watch has a manually wound movement.
When fully wound, it has a power reserve of at
least 48 hours. We recommend that you wind
your watch each day at about the same time,
preferably in the morning (about 25 clockwise
turns of the crown).
Caution: Please wind the watch before you put it on. This
way, you can avoid lateral pressure on the winding stem
which in the course of the years could damage the stem
tube. Turn the crown gently and uniformly and stop as soon
as you feel resistance; if you wind the watch too vigorously,
this might damage the movement.
SETTING THE TIME
To set the time, pull the crown out, and turn it
in either direction. Once the correct time is set,
press the crown home again. The movement has a
stop-seconds mechanism (balance wheel blocker)
that allows the watch to be synchronized with
a time signal to an accuracy of one second. The
seconds hand stops when the winding crown is
pulled. It starts running again as soon as you push
the crown home again.
Caution: Please set the time only when the chronograph
is stopped and the chronograph and rattrapante hands both
return to zero, and preferably – to prevent lateral pressure
on the winding stem – before you put the watch on. We
recommend that you turn the crown only with two fingers
and use your fingernails to pull it out.

CHRONOGRAPH
The Patek Philippe rattrapante chronograph al-
lows you to measure the duration of events,
record lap times. These measurements are per-
formed with the two large sweep stop hands – the
chronograph and rattrapante hands – and with
the small 60-minute counter at 3 o’clock. Unlike
most split seconds chronographs, the Ref. 5950
is a three-phase chronograph that requires only
two pushers.
Actuating the pusher in the winding crown se-
quentially activates the three following com-
mands:
1. Simultaneously start the chronograph and
rattrapante hands,
2. Simultaneously stop the chronograph and
rattrapante hands,
3. Reset the chronograph and rattrapante hands.
Note: To avoid chronograph start problems, we recom-
mend that you postpone the use of the chronograph for 2
minutes after having set the time.
The pusher at 2 o’clock controls only the rattrapante hand.
MEASURING DURATIONS AND STOPPING LAP TIMES
When the event to be timed begins, actuate the
pusher in the winding crown: The superposed
chronograph and rattrapante hands begin to run.
To measure a lap time, press the pusher at 2 o’clock:
The rattrapante hand will stop but the chronograph
hand keeps running. Now you can take a note of
the lap time. When you actuate the pusher at 2
o’clock again, the rattrapante hand will catch up
with the chronograph hand and both hands, now
superposed, will continue running. This function
can be activated as many times as you wish. To stop
the final time, actuate the pusher in the winding
crown: this will stop the chronograph hand and
you can take a note of the duration of the event.
When you actuate the pusher in the winding crown
again, the chronograph and rattrapante hands will
both return to zero.
Caution: To reset the chronograph and rattrapante hands
to zero at the same time, they must be superposed. If the rat-
trapante hand is still indicating a lap time, actuate the pusher
at 2 o’clock to make it catch up with the chronograph hand,
and then reset both hands to zero by actuating the pusher in
the winding crown.

CALIBER: CHR 27-525 PS, MANUALLY WOUND
DIAMETER: 27.30 MM
HEIGHT: 5.25 MM
NUMBER OF PARTS: 252
NUMBER OF JEWELS: 27
POWER RESERVE: WITH THE CHRONOGRAPH DISENGAGED:
48 HOURS MIN.
BALANCE: 2-ARM GYROMAX® WITH 8 POISING WEIGHTS
FREQUENCY: 21,600 SEMI-OSCILLATIONS/HOUR (3 HZ)
BALANCE SPRING: BREGUET
HALLMARK: PATEK PHILIPPE SEAL
Movement technical data

Care and Maintenance
WATER RESISTANCE
Your watch is fitted with different types of seals
to protect the movement against the ingress of
dust and moisture and to prevent damage if it
is immersed in water. However, if your watch
receives a blow to the crown or the crystal, its
water resistance may be impaired.
If your watch has a leather or satin strap, we
recommend that avoid exposing it to water alto-
gether.
SERVICE
We recommend that you have your watch ser-
viced every three to five years. The best way to
do this is to bring your watch to an Authorized
Patek Philippe Retailer who will be happy to for-
ward it to our workshops for you. You can then
be assured that your watch will be inspected and
overhauled by a qualified master watchmaker at
Patek Philippe headquarters in Geneva.
The watchmaker will completely disassemble the
movement and then inspect, clean, and lubri-
cate all the individual parts prior to reassembly.
All functions of the watch will also be tested in
detail and the escapement regulated if necessary.
Finally, its rate accuracy will be monitored and
precision-adjusted for a further period of two
weeks. The entire process may take several weeks
because each watch must undergo a complete
series of tests to fulfill the strict quality criteria
of Patek Philippe.
If you have any questions regarding the maintenance of
your watch, contact the Authorized Patek Philippe Retailer
nearest you or our International Customer Service depart-
ment in Geneva, or visit www.patek.com.
CHANGING THE CASE BACK
Your watch comes with a sapphire-crystal case
back as well as with an interchangeable solid-
metal back. Only our watchmakers at the Patek
Philippe workshops in Geneva are authorized to
replace this back.
PATEK PHILIPPE SEAL
The Patek Philippe Seal applies to the entire
watch, including the movement, case, dial, hands,
pushers, strap, and clasp as well as to all other
facets that contribute to the precision and aes-
thetic perfection of the timepiece. It covers the
technical, functional, and aesthetic factors, but
also rate accuracy, dependability, and customer
service quality. Additionally, it reflects the mak-
er’s know-how and all other assets needed for the
development, production, and long-term main-
tenance of an extraordinary timekeeping instru-
ment.
