Patriot TBC 261D Manual

KŘOVINOŘEZY –KROVINOREZY –BRUSH CUTTERS
TBC 261D, 331D, 431D
NÁVOD K POUŽITÍ A ÚDRŽBĚ
NÁVOD NA POUŽITIE A ÚDRŽBU
OPERATING AND MAINTENANCE INSTRUCTIONS
Pozor: Před použitím si pozorně přečtěte tento návod na použití a údržbu!
Pozor: Pred použitím si pozorne prečítajte tento návod na použitie a údržbu!
Attention: Before using this product, please carefully read these Operating and
Maintenance Instructions!
Mountfield a.s., Mirošovická 697
CZ-25164 Mnichovice
01/2020 – No.758

Originální návod k použití
OBSAH
ÚVOD/TECHNICKÉ ÚDAJE ........................................................................................ 1
SYMBOLY .................................................................................................................... 2
BEZPEČNOSTNÍ PRAVIDLAA OPATŘENÍ ................................................................. 3

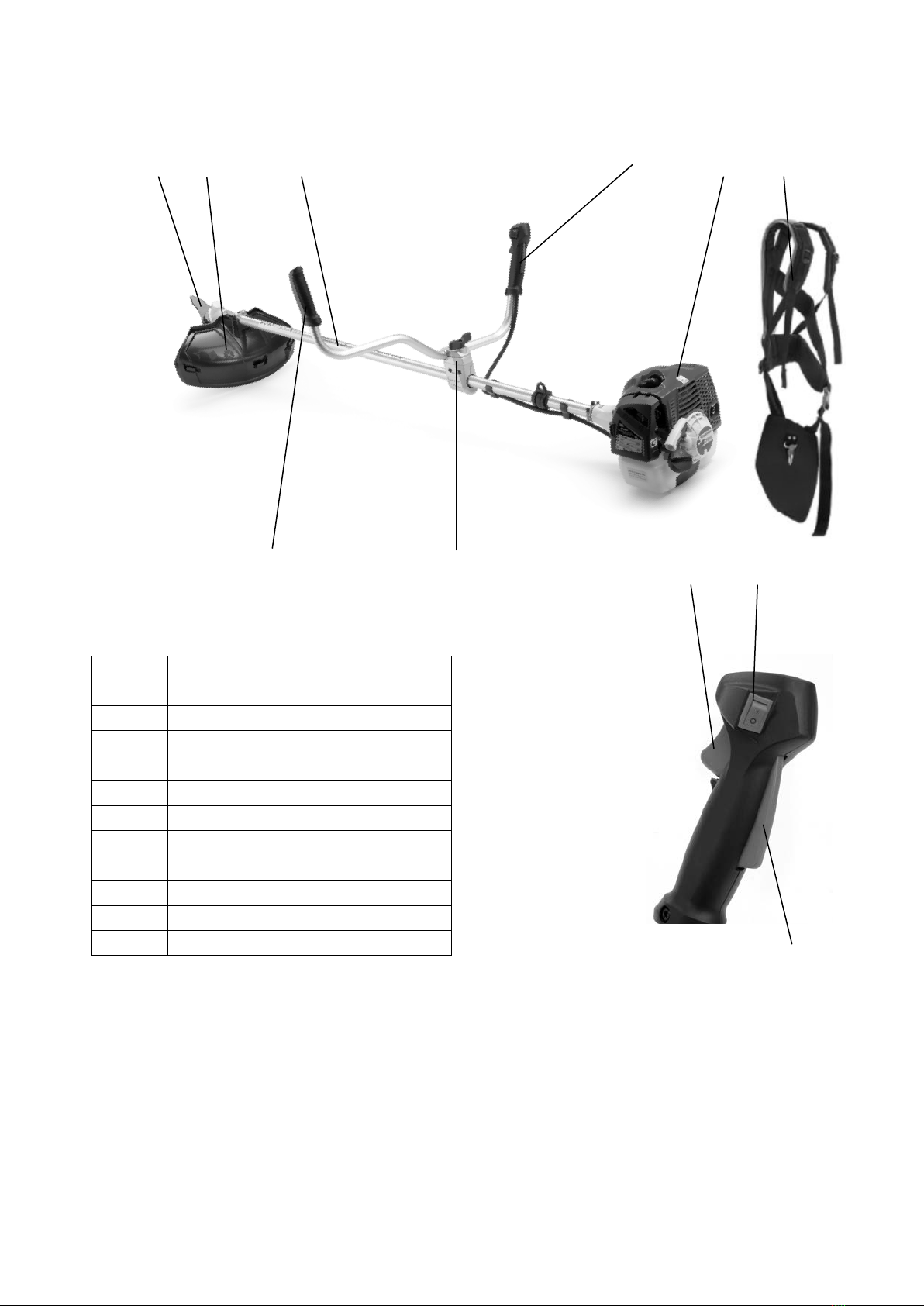

POPIS STROJE ........................................................................................................... 8
MONTÁŽNÍ POKYNY .................................................................................................. 9
PRAVIDLA BEZPEČNÉHO PROVOZU ..................................................................... 12
SEČENÍ SE STRUNOVOU HLAVOU ......................................................................... 13
SEČENÍ S ŽACÍM KOTOUČEM ................................................................................. 16
SMĚS PALIVA S OLEJEM ......................................................................................... 17
PŘÍPRAVA K PROVOZU. ........................................................................................... 18
OBSLUHA .................................................................................................................. 19
ÚDRŽBAA PÉČE O VÝROBEK ................................................................................. 20
PŘEPRAVA A MANIPULACE ..................................................................................... 21
DLOUHODOBÉ SKLADOVÁNÍ .................................................................................. 21
ZÁVADY A JEJICH ODSTRAŇOVÁNÍ ....................................................................... 21
POSTUP PŘI ODSTRAŇOVÁNÍ ZÁVAD ................................................................... 22
EU PROHLÁŠENÍ O SHODĚ .................................................................................... 24

1
ÚVOD
Děkujeme za vaši důvěru a zakoupení křovinořezu od naší společnosti. Tento návod
k použití obsahuje bezpečnostní informace, které vás upozorňují na nebezpečí a rizika
spojená s použitím tohoto stroje a uvádějí způsob, jak jim předcházet. Tento stroj je určen
k vyžínání a sečení trávy a křovin a nesmí se používat k jiným účelům. Před nastartováním a
používáním tohoto zařízení si pečlivě přečtěte tento návod k použití a ujistěte se, že jste mu
porozuměli. Tento návod k použití uschovejte pro případné další konzultace.
Z důvodu změn specifikací nemusí všechny detaily vašeho stroje odpovídat informacím
uvedeným v tomto návodu k použití. Prosíme, používejte příslušné informace odpovídajícím
způsobem.
TECHNICKÉ ÚDAJE
Model TBC 261D TBC 331D TBC 431D
Typ motoru
Vzduchem chlazený 2-dobý benzínový motor
Výkon kW (max.)
0,75
1,0
1,25
Objem motoru (cm3)
25,4
32,6
42,7
Otáčky volnoběh (min-1)
3 100 ± 400
3 100 ± 300
Spínací otáčky spojky
4 500
Max. otáčky motoru (min-1)
9 500(struna)
11 000 (kotouč)
9 500 (struna)
10 500 (kotouč)
Max. otáčky nástroje
(min
-1
)
7 200 (struna)
8 250 (kotouč)
7 200 (struna)
7 900 (kotouč)
Průměr nástroje (mm)
255 (kotouč)
430 (struna)
Průměr struny max. (mm)
2,4
Palivo
směs (benzín 40 : olej 1)
Objem paliv. nádrže (ml)
600
900
1000
Čistá hmotnost (bez paliva,
nástroje a popruhu (kg)
6,3 7,1 7,9
Hladina akustického tlaku
LpA (dB)
92,4 (struna),
93,4 (kotouč)
92,9 (struna)
93,6 (kotouč)
92,9 (struna)
94,0 (kotouč)
Hladina akustického
výkonu LWA (dB)
110,2 (struna)
110,6 (kotouč)
110,6 (struna)
111,2 (kotouč)
111,1 (struna)
111,7 (kotouč)
Zaručená hladina akustic.
výkonu LWA (dB)
113,0
Vibrace (m/s2)
5,5
5,55
4,35
Nejistota (m/s2)
1,5
Zapalovací svíčka
Champion RCJ7Y
Karburátor
WT1032 (Walbro)
WT1132 (Walbro)
WT1034 (Walbro)
Technické parametry se mohou měnit bez upozornění.

2
SYMBOLY
Protože motorová kosa/křovinořez je vysokootáčkové zařízení sekající vysokou rychlostí, musí
být při jeho obsluze dodržována zvláštní bezpečnostní opatření za účelem snížení rizika úrazů
osob. Pečlivě si přečtěte tento návod k použití. Seznamte se s ovládacími prvky a správným
způsobem použití stroje. Osvojte si postup rychlého vypnutí stroje a jeho rychlé vyháknutí ze
závěsných popruhů.
Před použitím je nutné si přečíst návod k použití a údržbě a dodržujte
veškeré výstrahy a bezpečnostní pokyny.
Používejte při obsluze tohoto stroje ochranné brýle, chrániče sluchu a
v případě hrozby padajících předmětů i přilbu!
Používejte ochranné rukavice s protiskluzovou povrchovou úpravou!
Používejte ochrannou obuv s protiskluzovými podrážkami!
Zkontrolujte stav pracovního prostoru, abyste se vyhnuli jakékoliv nehodě
způsobené skrytými předměty, jako jsou pařezy, kameny, plechovky nebo
rozbité sklo, které by mohly zapříčinit rotujícím nástrojem úraz.
Pozor na zpětný vrh, který je mimořádně nebezpečný.
Pozor na odmrštěné předměty.
Udržujte minimální vzdálenost 15 metrů od okolostojících osob a zvířat.
Maximální otáčky ocelového kotouče
Maximální otáčky strunového adaptéru
Používání křovinořezu s pilovým kotoučem na dřevo je zakázáno.
Sekací nástroje nikdy žádným způsobem neupravujte. Nesprávné použití
jakéhokoliv nástroje může způsobit VÁŽNÝ NEBO SMRTELNÝ ÚRAZ.
Pozor – horké povrchy!
Motor používá směs paliva pro dvoutaktní motory - benzín a olej v poměru
40:1.
Zaručená hladina akustického výkonu v souladu se směrnicí 2000/14/ES a
2005/88/ES: 113 dB(A).

3
Varovný symbol se používá k označení informací o nebezpečích, která mohou způsobit
úrazy osob. Závažnost možného nebezpečí nebo potenciálního úrazu je signalizována
slovními výstrahami, které se používají spolu s výstražnými symboly. Kromě toho může být
použit výstražný symbol pro příslušný typ nebezpečí.
NEBEZPEČÍ: označuje riziko, které, pokud není odvráceno, způsobí smrt nebo
vážné zranění.
VÝSTRAHA:označuje riziko, které, pokud není odvráceno, může způsobit smrt
nebo vážné zranění.
UPOZORNĚNÍ: označuje riziko, které, pokud není odvráceno, může způsobit
středně těžké nebo lehké zranění.
Technické údaje, popisy a vyobrazení v tomto návodu k použití odpovídají známému stavu
v době jeho vydání a podléhají změnám bez předchozího upozornění. Obrázky mohou
obsahovat volitelnou výbavu a příslušenství a nemusí zahrnovat veškerou standardní výbavu.
BEZPEČNOSTNÍ PRAVIDLAAOPATŘENÍ
Musí být dodržována příslušná bezpečnostní opatření. Stejně jako u všech motorových
zařízení musí obsluha zacházet s tímto zařízením opatrně. NEVYSTAVUJTE SEBE ANI
JINÉ OSOBY NEBEZPEČÍ. Dodržujte tato všeobecná pravidla. Nedovolte ostatním
osobám používat tento stroj, pokud k tomu nejsou způsobilé, nebyly seznámeny s tímto
návodem k použití stroje a nebyly proškoleny v obsluze tohoto stroje. Nedovolte dětem, aby
stroj používaly.
•Vždy používejte ochranné brýle nebo obličejový ochranný štít k ochraně zraku a
sluchátka k ochraně sluchu. Používejte správné oblečení a nenoste volný oděv nebo
šperky, které by mohly být zachyceny pohyblivými součástmi stroje. Vždy používejte
pevnou bezpečnostní obuv s protiskluzovými podrážkami. Dlouhé vlasy musí být
svázány dozadu. Doporučujeme zakrytí nohou tak, aby během provozu křovinořezu
byly chráněny před odletujícími předměty.
•Používejte antivibrační rukavice.
Udržujte v dobrém stavu antivibrační systém. Nevyvážený žací kotouč nebo strunová
hlava z důvodu opotřebení prodlužuje dobu sečení a zvyšuje úroveň vibrací
přenášených do vašich rukou. Vyšší úroveň vibrací se může také projevovat u stroje
s uvolněnými součástmi, nebo poškozenými či opotřebenými tlumiči vibrací. Ani
dodržování všech výše uvedených bezpečnostních opatření vás nemusí zcela ochránit

4
před nemocí bílých prstů nebo syndromem karpálního tunelu. Z tohoto důvodu musí
osoby, které trvale a pravidelně používají křovinořez, bedlivě sledovat stav svých rukou
a prstů.
Pokud se u vás projeví jakkoli výše uvedené příznaky, okamžitě vyhledejte lékařskou
pomoc.
•Provádějte kontrolu uvolnění jakýchkoli součástí (matic, svorníků, šroubů atd.) a
jakéhokoli poškození stroje. Před použitím stroje zajistěte podle potřeby provedení
oprav nebo výměny poškozených součástí.
Na tomto křovinořezu NEPOUŽÍVEJTE žádná jiná přídavná zařízení kromě přídavných
zařízení doporučených výrobcem. Nedodržení tohoto požadavku může mít za následek
vážný úraz obsluhy a osob nacházejících se v jeho okolí nebo poškození stroje.
•Ochranný štít nožů kotouče plní důležité funkce na stroji. Před prvním použitím musí
být tento ochranný štít připevněn na stroj pomocí šroubů. Za provozu musí být tento
ochranný štít vždy namontován na stroji. Před každým použitím tento ochranný štít
zkontrolujte. V případě jakéhokoli poškození ochranného štítu (prasknutí, ulomení
apod.) kontaktujte prodejce a nechte štít vyměnit.
Použití nevyhovujících ochranných štítů, jejich demontáž nebo upravování může mít za
následek vážný úraz obsluhy nebo osob nacházejících se v okolí.
•Rukojeti udržujte čisté bez znečištění olejem nebo palivem.
•Při sečení vždy používejte rukojeti a ramenní popruh.
•Při přípravě směsi paliva nebo doplňování benzínové nádrže nekuřte.
•Směs paliva nepřipravujte v uzavřené místnosti nebo v blízkosti otevřeného ohně.
Zajistěte dostatečné větrání.
•Směs paliva připravujte a palivo skladujte vždy v řádně označené nádobě schválené
místními zákony a předpisy pro takovéto použití.
•Nikdy neotevírejte víčko nádrže, pokud je motor v chodu.
•Nikdy nestartuje ani nenechávejte běžet motor uvnitř uzavřeného prostoru nebo budovy.
Výfukové plyny obsahují smrtelně nebezpečný oxid uhelnatý!
•Nikdy se nepokoušejte provádět seřizování motoru, pokud je křovinořez v chodu a
zavěšen na popruhu obsluhy. Seřizování motoru vždy provádějte s křovinořezem
položeným na vodorovné a čisté ploše.
•Křovinořez nikdy nepoužívejte, pokud je poškozen nebo nesprávně seřízen. Ze stroje
nikdy nedemontujte ochranný štít. Nedodržení tohoto požadavku může mít za následek
vážný úraz obsluhy a osob nacházejících se v jeho okolí nebo poškození stroje.
•Plochu, kterou se chystáte sekat, zkontrolujte a odstraňte veškeré předměty, které by
se mohly zamotat do nylonové struny vyžínací hlavy. Odstraňte také všechny předměty,
které by mohly být během sečení křovinořezem vymrštěny do okolí.

5

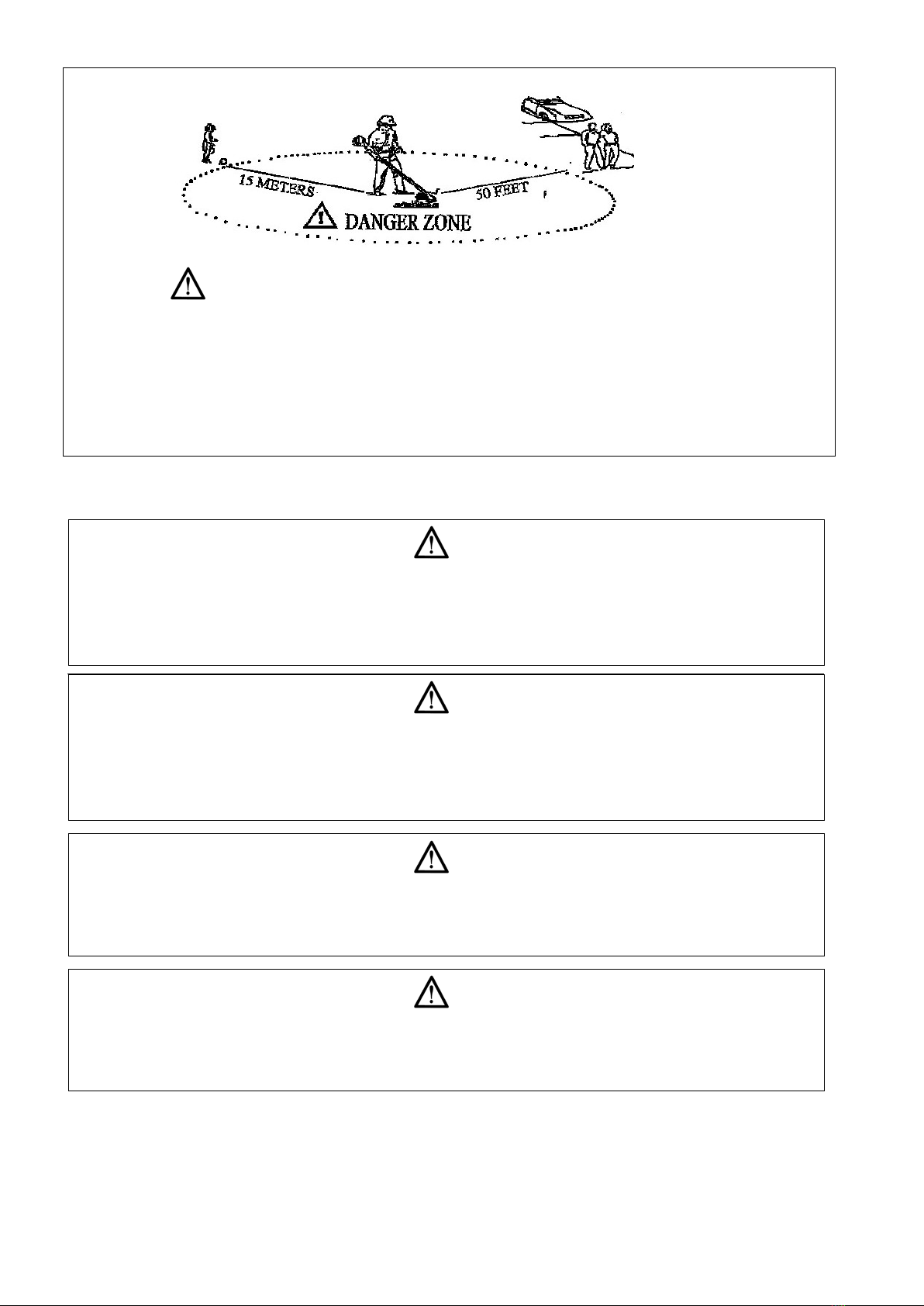

•Ukládejte stroj mimo dosah dětí. Ostatní osoby se musí zdržovat v bezpečné
vzdálenosti minimálně 15 METRŮ (50 STOP) od pracovního prostoru.
•Křovinořez nenechávejte nikdy bez dozoru.
•Křovinořez nikdy nepoužívejte k jiným účelům, než ke kterým je určen podle popisu
v tomto návodu k použití.
•Nenatahujte se před sebe. Po celou dobu práce udržujte správný postoj a rovnováhu.
Křovinořez nepoužívejte, pokud stojíte na žebříku nebo v jiné nestabilní poloze. Při
práci s křovinořezem používejte správným způsobem popruh dodaný se strojem.
•Za provozu křovinořezu udržujte ruce a nohy v bezpečné vzdálenosti od strunové hlavy
nebo od žacích nožů.
•Tento typ stroje nepoužívejte k zametání nečistot.
•Křovinořez nepoužívejte, pokud jste unaveni, nemocní nebo pod vlivem léků, narkotik či
alkoholu.
•Používejte pouze nepoškozenou strunovou hlavu. Při zasažení kamenu nebo jiné
překážky, křovinořez vypněte a zkontrolujte stav strunové hlavy. Nikdy nepoužívejte
poškozenou nebo nevyváženou strunovou žací hlavu.
DODRŽUJTE POKYNY PRO VÝMĚNU PŘÍSLUŠENSTVÍ.
•Křovinořez neskladujte v uzavřených prostorech, ve kterých se výpary paliva mohou
dostat do kontaktu s otevřeným ohněm, například z ohřívačů vody, ohnišť apod.
Křovinořez skladujte v dobře větraných a uzamčených prostorech.
•Zajistěte bezpečný a správný provoz svého křovinořezu. Tyto součásti jsou k dispozici u
autorizovaných prodejců. Použití jakéhokoli jiného příslušenství nebo nástavců může
představovat potenciální nebezpečí úrazu obsluhy, poškození stroje a zániku záruky.
•Čistěte celý stroj, zvláště pak palivovou nádrž, její okolí a vzduchový filtr.
•Před doplňováním paliva do palivové nádrže vždy vypněte motor a nechte jej
vychladnout. Palivo nikdy nedoplňujte za chodu motoru, nebo pokud je horký. Pokud
dojde k rozlití paliva, před nastartováním motoru vždy veškeré rozlité palivo důkladně
otřete a zlikvidujte materiály použité k otření. Pokud chcete startovat, popojděte aspoň
o 3 metry od místa rozlití, aby nemohlo dojít ke vznícení par.
•Od ostatních pracovníků nebo jiných osob udržujte vzdálenost minimálně 15 metrů
/50 stop.
•Pokud se z jakéhokoli důvodu musíte přiblížit k osobě pracující s křovinořezem, opatrně
ji upozorněte a ujistěte se, že vypnula motor. Dejte pozor, abyste obsluhu křovinořezu
nevylekali nebo nenarušili její pozornost, což by mohlo způsobit nebezpečnou situaci.
•Za chodu motoru se nikdy nedotýkejte žací strunové hlavy nebo žacích nožů. Pokud je
nutné vyměnit ochranný štít nebo žací nástavec, vždy vypněte motor a ujistěte se, že
se žací zařízení zastavilo.

6
•Při přesunu mezi pracovišti musí být motor vypnutý.
•Dávejte pozor, abyste strunovou hlavou nenaráželi do kamenů nebo země.
•Přehnaně hrubé zacházení zkracuje životnost křovinořezu a také vytváří nebezpečné
prostředí pro vás i osoby ve vašem okolí.
•Věnujte pozornost uvolněným a přehřívajícím se součástem. Pokud zjistíte jakékoli
nenormální chování křovinořezu, okamžitě zastavte práci s ním a důkladně jej
zkontrolujte. V případě potřeby nechte na křovinořezu provést servis v autorizovaném
servisu. Nikdy nepokračujte v práci s křovinořezem, který vykazuje známky nesprávné
funkce.
•Při startování nebo za chodu motoru se nikdy nedotýkejte horkých součástí, jako je
například tlumič výfuku, vysokonapěťový vodič nebo zapalovací svíčka.
•Tlumič výfuku je horký i po vypnutí motoru. Křovinořez nikdy nepokládejte na místa, kde
se vyskytují hořlavé materiály (suchá tráva apod.), hořlavé plyny nebo hořlavé kapaliny.
•Zvláště opatrně postupujte při práci v dešti nebo krátce po dešti, protože půda může být
kluzká.
•V případě uklouznutí, pádu na zem nebo do jámy okamžitě uvolněte páčku plynu.
•Dávejte pozor, abyste křovinořez neupustili nebo s ním nenaráželi do překážek.
•Před prováděním seřizování nebo oprav vždy vypněte motor a odpojte kabel od
zapalovací svíčky. Neopouštějte nikdy stroj se zapnutým motorem.
•Při dlouhodobém uskladnění křovinořezu vypusťte palivo z palivové nádrže karburátoru,
vyčistěte součásti a křovinořez uložte na bezpečné místo, přitom se ujistěte, že je
motor zcela vychladlý.
•Za účelem zajištění bezpečného a efektivního provozu provádějte před použitím
křovinořezu denní kontroly. Tyto kontroly provádějte také po pádu křovinořezu na zem
nebo po jiných nárazech za účelem zjištění případných vážných poškození nebo závad.
Kotoučvyměňte již při prvním náznaku prasklin nebo poškození. Za účelem provedení
důkladné kontroly křovinořezu kontaktujte autorizovaný servis.
•Křovinořez udržujte mimo dosah otevřeného ohně a jisker.
•Má se za to, že tzv. Raynaudův syndrom, který u některých osob může ovlivňovat stav
prstů na rukou a způsobovat ztrátu jejich barvy a necitlivost, je způsoben vystavením
vlivu vibrací a chladu. Protože není známa minimální expozice, která tuto chorobu
způsobuje, důrazně doporučujeme dodržovat následující doporučení.
Udržujte svoje tělo v teple, zvláště pak hlavu, krk, nohy, kotníky, ruce a zápěstí.
Udržujte tak dobrý krevní oběh. Za tím účelem dělejte časté přestávky a během nich
svižně procvičujte ruce a nekuřte.
Omezte dobu práce s křovinořezem. Pokuste se do každého pracovního dne zařadit i
činnosti, které nevyžadují použití křovinořezu nebo jiného ručního motorového nářadí.

7
Pokud se u vás projeví potíže spojené se zčervenáním a otékáním prstů s jejich
následným zběláním a znecitlivěním, vyhledejte před dalším vystavením se chladu a
vlivu vibrací lékařskou pomoc.
•Vždy používejte ochranné pomůcky. Dlouhodobé vystavení vlivu silného hluku může
mít za následek zhoršení nebo i ztrátu sluchu. Používejte sluchátka k ochraně sluchu.
•Je povinné použití celoobličejového ochranného štítu, přilby za účelem ochrany při
pádu a před větvemi.
•Používejte silné a odolné pracovní rukavice s protiskluzovou povrchovou úpravou, které
vám zajistí pevný úchop rukojetí křovinořezu. Rukavice také tlumí přenos vibrací do
vašich rukou.
•Se strojem mohou pracovat pouze osoby, které jsou řádně seznámeny s jeho
ovládáním a bezpečným používáním. Pokud jej půjčujete další osobě, předejte mu se
strojem i tento návod k jeho použití a zajistěte, aby si jej před použitím přečetl.
•Veškeré opravy, které nejsou uvedeny v tomto návodu k použití, musí být provedeny
kvalifikovaným pracovníkem. Kontaktujte autorizovaný servis.
•Uschovejte tento návod k použití v dosahu stroje a nahlédněte do něj před každým
použitím stroje.
•VÝSTRAHA: Pracovní prostor žacího nástroje je nebezpečný i při dobíhání po
vypnutí motoru.
•VÝSTRAHA: Dodržujte místní předpisy, které mohou omezovat použití tohoto
stroje.

8
POPIS STROJE
Pozice
Popis
1
Kovový kotouč / Strunová hlava
2
Ochranný štít
3
Trubka
4
Pohonná jednotka
5
Popruh dvouramenný
6
Pravá rukojeť s ovládáním
7
Levá rukojeť
8
Svěrná objímka rukojeti
9
Plynová páčka
10
Pojistka plynové páčky
11
Spínač zapalování I/0
9
1
2
3
4
6
10
11
7
8
5

9
MONTÁŽNÍ POKYNY
MONTÁŽ RUKOJETI

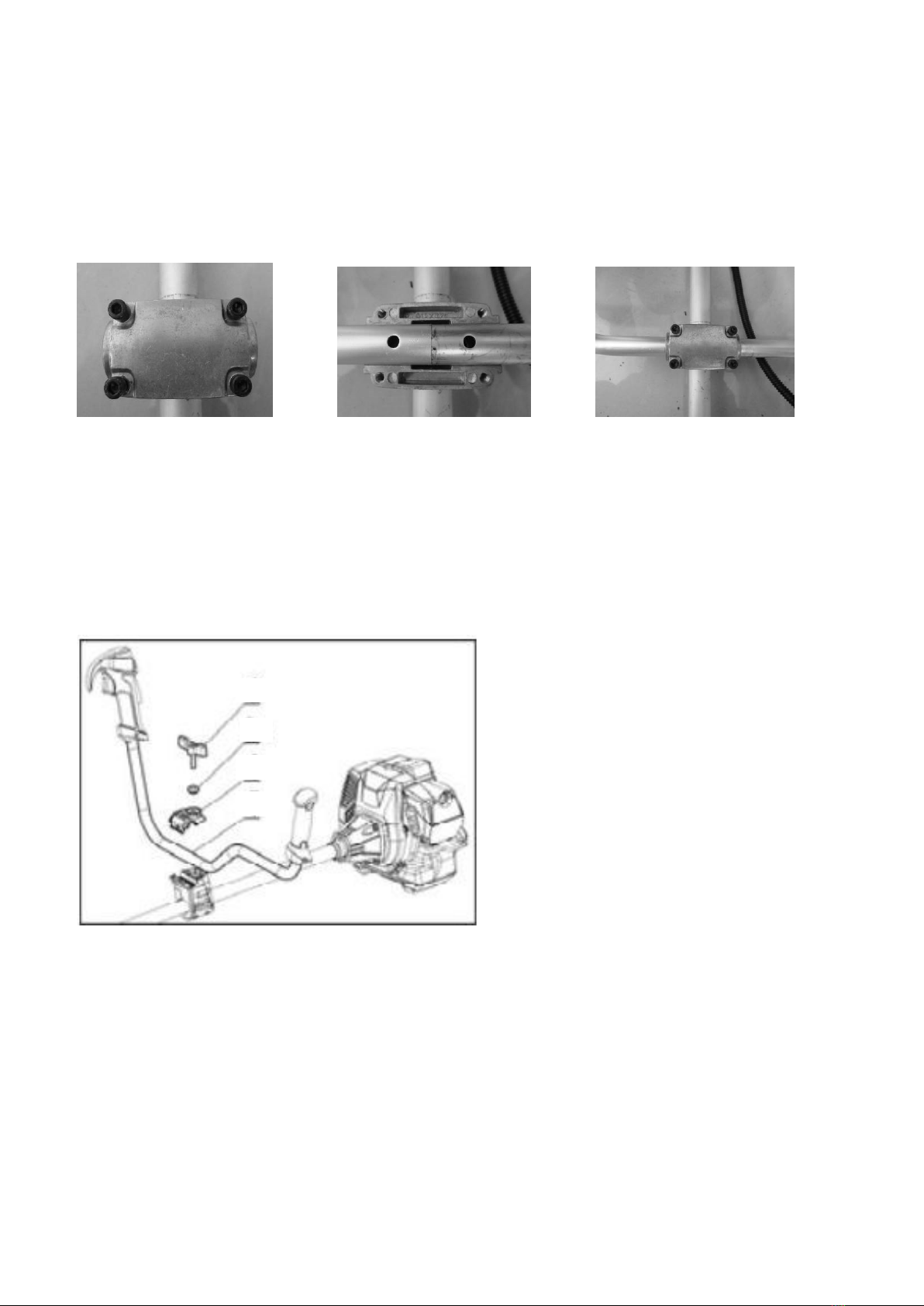

Existují dvě verze upínání rukojeti – klasická šrouby a rychloupínací pomocí křídlové matice.
1. Klasická - montáž T rukojeti pomocí imbusových šroubů
D1 D2 D3
Postupujte dle obrázků D1-D3. Povolte 4 šrouby a sejměte horní polovinu svěrné objímky.
Nasaďte rukojeť do svěrné objímky a utáhněte šrouby.
2. Křídlový rychloupínací šroub
Výhodou tohoto rychloupínacího šroubu je jeho manipulační pohotovost při nastavování
polohy T-rukojeti.
Upevnění
Otáčením proti směru hodinových ručiček
povolte křídlový šroub (9), odstraňte
podložku (9a) a upínací konzoli (8).
Umístěte rukojeť (7) do držáku na trubce
hřídele, a vraťte zpět upínací konzoli, pak
podložku a křídlový šroub. Nastavte
požadovanou polohu rukojeti, a dotáhněte
šroub tak, aby došlo k zafixování polohy
rukojeti.
7
9
9a
8

10
INSTALACE OCHRANNÉHO ŠTÍTU
1. Vyšroubujte šroub z ochranného štítu.
2. Nasaďte ochranný štít na objímku dle obrázku tak,
aby otvor lícoval se závitovým otvorem ve štítu a
šroub nasaďte zpět.
3. Šroub dotáhněte.
MONTÁŽ POPRUHU
1. Nastavte závěsné oko popruhu do pohodlné polohy.
2. Připněte popruh do závěsného oka.
VÝMĚNA KOVOVÉHO ŽACÍHO KOTOUČE ZA
STRUNOVOU HLAVU
Demontáž kovového žacího kotouče
1. Otvorem v boku krytu převodu (f) prostrčte vhodnou tyčku a
pootáčejte kotoučem (d), dokud nedojde k jejímu zaskočení a
zaaretování unašeče kotouče (e) – viz obrázek.
2. Povolte a vyšroubujte matici (a) (ve směru hodinových ručiček
– levý závit) a sejměte miskovou podložku (b), horní unašeč
(c) (nasazen plochou stranou směrem ke kotouči) a kovový
žací kotouč (d).
Montáž strunové hlavy
3. Ujistěte se, že je správně nasazen spodní unašeč (e) na
drážkované hřídeli.
4. Zasuňte tyčku do otvoru v boku krytu převodu (f) a otvoru
ve spodním unašeči (e), abyste zamezili otáčení hřídele.
5. Našroubujte strunovou hlavu na závit hřídele a utáhněte ji
(proti směru hodinových ručiček).
UPOZORNĚNÍ
Ostří kovového žacího nože je ostré. Při montáží a demontáži kovového žacího nože
používejte rukavice.
Závěsné oko popruhu
Popruh
Objímka
Ochranný štít
Šroub
b
a
c
d
e
f

11

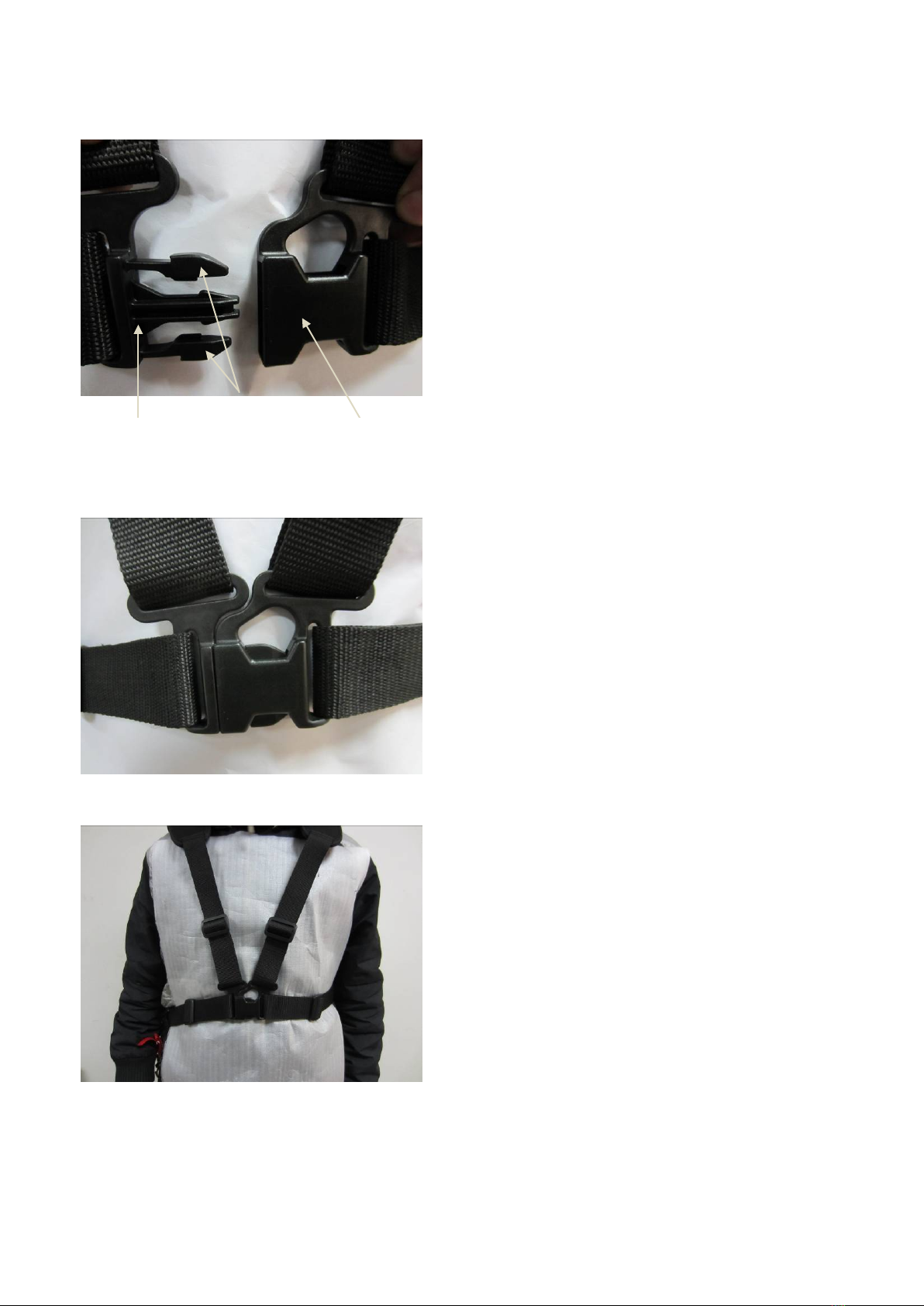

POUŽITÍ RYCHLOUPÍNACÍ SPONY POPRUHU
1. Nasazení popruhu
a) Nasaďte si popruh na ramena a umístěte
RYCHLOUPÍNACÍ SPONU na přední stranu
svého pasu (viz. obr. 1). Nastavte si délky
jednotlivých popruhů dle potřeby.
b) Zasuňte západku do držáku západky, dokud
se neozve „cvaknutí“ (viz obrázek 2 a 3).
(1) západka (2) jazýčky (3) držák západky
2. Uvolnění popruhu
Stiskněte oba pojistné jazýčky západky proti
sobě a vytáhněte západku z držáku.
Obr. 2
Obr. 3
(1) (2) (3)
Obr. 1

12
VÝSTRAHA UPOZORNĚNÍ
NADMĚRNÉ VIBRACE
OKAMŽITĚ VYPNĚTE MOTOR!
Nadměrné vibrace jsou projevem nesprávné montáže žacího kotouče. Pokud se objeví,
okamžitě vypněte motor. Nesprávně namontovaný žací kotouč může způsobit úraz!
Před zahájením provozu vždy zkontrolujte, zda jsou všechny části křovinořezu dobře
připojené a šrouby utažené.
PRAVIDLA BEZPEČNÉHO PROVOZU
VÝSTRAHA NEBEZPEČÍ
Všechny modely motorových kos a křovinořezů mohou vymrštit do okolí malé
kameny, malé kovové předměty a také sečený materiál. Pozorně si přečtěte
tato „Pravidla bezpečného provozu“.
Dodržujte pokyny uvedené v návodu k použití.
Pozorně si přečtěte návod k použití. Důkladně se seznamte s ovládacími prvky a správným
způsobem použití křovinořezu. Osvojte si postup rychlého vypnutí motoru. Osvojte si postup
rychlého vyháknutí křovinořezu ze závěsných popruhů.
Nedovolte, aby křovinořez obsluhovaly neproškolené osoby. Zajistěte, aby obsluha používala
bezpečnostní obuv, chrániče nohou, ochranné brýle, obličejový štít, chrániče sluchu a chrániče
před odletujícími předměty. Zabezpečte, aby do pracovního prostoru nevstupovaly jiné osoby,
děti ani zvířata. Nikdy nedovolte dětem obsluhovat nebo hrát si s křovinořezem.
Nedovolte, aby do NEBEZPEČNÉHO PROSTORU vstupovaly jiné osoby. Nebezpečný prostor
je v okruhu 15 metrů (přibližně 16 kroků) nebo 50 stop.
Zajistěte, aby osoby, nacházející se v rizikové zóně za nebezpečným prostorem, používaly
ochranné brýle proti odletujícím předmětům. Pokud je nutné použít křovinořez v prostoru, ve
kterém se vyskytují nechráněné osoby, provozujte křovinořez v nízkých otáčkách, abyste
snížili riziko vymrštění předmětů.
Před zahájením sečení zkontrolujte správnou funkci vypínače tím, že jej při volnoběžných
otáčkách motoru přepnete do polohy „O“. V práci s křovinořezem smíte pokračovat pouze,
pokud je vypínač v dobrém stavu.
Osvojte si provádění kontroly zastavení žacího nástavce za chodu motoru ve volnoběhu.
VÝSTRAHA NEBEZPEČÍ
Kromě ochranné přilby, ochranných brýlí, obličejového štítu a chráničů sluchu je
důležitá bezpečnostní obuv, která ochrání vaše nohy a umožní zaujmout bezpečný
postoj na kluzkém povrchu. Nenoste kravaty, šperky, volný oděv nebo jiné doplňky,
které by moly být zachyceny rotujícími součástmi křovinořezu.
Nenoste obuv s otevřenou špičkou a s křovinořezem nepracujte bosi nebo v krátkých
kalhotách. V určitých případech musíte používat celoobličejový
ochranný štít a
ochrannou přilbu.

13
NEBEZPEČNÝ PROSTOR
DO NEBEZPEČNÉHO PROSTORU V OKRUHU 15 METRŮ NESMÍ KROMĚ OBSLUHY VSTUPOVAT ŽÁDNÉ
OSOBY. OBSLUHAMUSÍ POUŽÍVAT OCHRANNÉ BRÝLE, CHRÁNIČE SLUCHU, OBLIČEJOVÝ ŠTÍT,
BEZPEČNOSTNÍ OBUV A PRACOVNÍ ODĚV, KTERÝ CHRÁNÍ NOHY A TĚLO. OSOBY POHYBUJÍCÍ SE
V RIZIKOVÉM PROSTORU ZA NEBEZPEČNÝM PROSTOREM MUSÍ POUŽÍVAT VHODNÉ POMŮCKY
K OCHRANĚ ZRAKU PROTI ODLETUJÍCÍM PŘEDMĚTŮM. TOTO RIZIKO SE ZMENŠUJE SE ZVĚTŠUJÍCÍ SE
VZDÁLENOSTÍ OD NEBEZPEČNÉHO PROSTORU.
SEČENÍ SE STRUNOVOU HLAVOU
VÝSTRAHA NEBEZPEČÍ
Při sečení pomocí strunové hlavy musí být na křovinoře
zu namontován správný ochranný
štít proti odletujícím předmětům. Při přílišném vytažení může žací struna přesahovat mimo
štít. Při použití strunové hlavy vždy použij
te pouze plastový ochranný štít se zkracovacím
nožem.
VÝSTRAHA NEBEZPEČÍ
Používejte pouze kvalitní jednovláknovou nylonovou strunu o max. průměru 2,4 mm.
Nikdy nepoužívejte drát nebo strunu zesílenou drátem. Do žací hlavy doplňujte pouze
nylonovou žací strunu správného průměru.
VÝSTRAHA NEBEZPEČÍ
Při práci nad holými místy a místy pokrytými štěrkem postupujte se zvýšenou opatrností,
protože struna může vysokou rychlostí odmrštit malé kameny. Och
ranné kryty nemohou
zachytit předměty odražené od tvrdých povrchů.

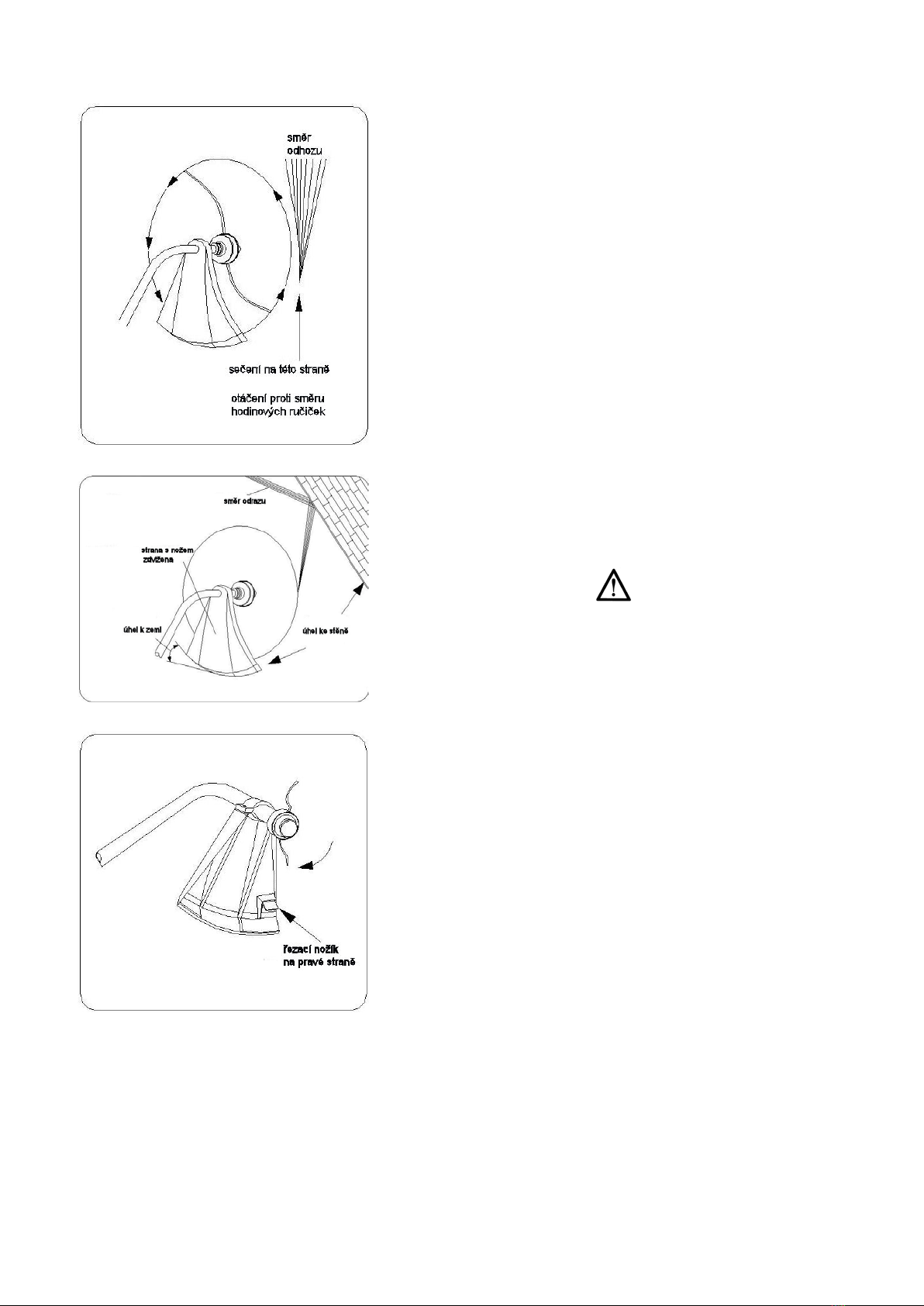

Téměř ve všech případech sečení je dobré naklonit strunovou hlavu tak, aby v kontaktu se
sečeným materiálem byla část kruhu rotace struny, která směřuje PRYČ od vás a od
ochranného štítu (viz obrázek). V tomto případě bude sečený materiál odhazován SMĚREM
OD VÁS.
VÝSTRAHA NEBEZPEČÍ
Naklonění žací hlavy na nesprávnou stranu způsobí odletování předmětů SMĚREM
K VÁM. Pokud budete udržovat strunovou hlavu položenou n
a zemi tak, že bude sekat
v celém průměru, bude sečený materiál odletovat přímo na vás, odpor zpomalí motor a
spotřebujete velké množství žací struny.

14

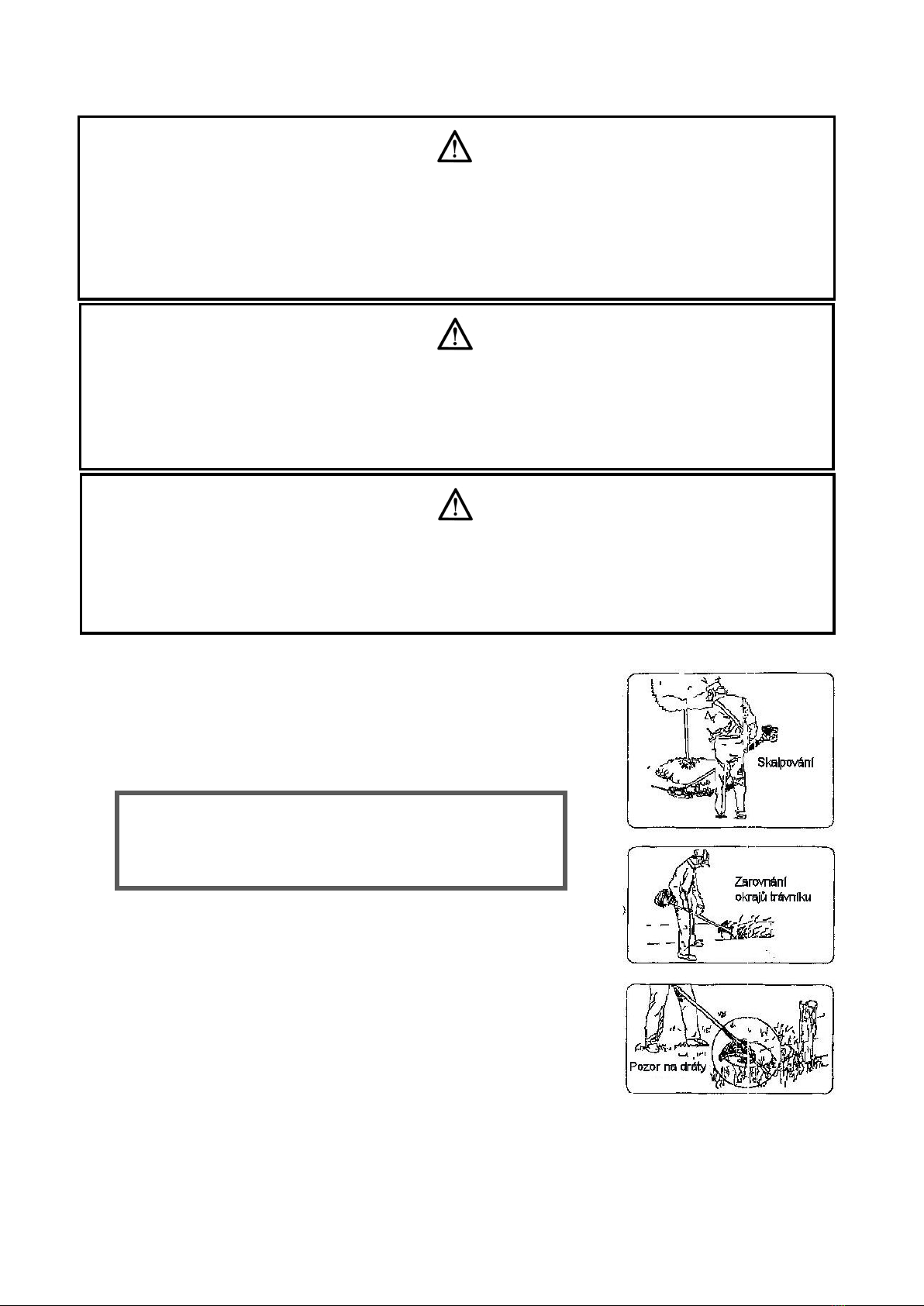

VYŽÍNÁNÍ:
Motorovou kosu oparně zavádějte do materiálu, který
hodláte sekat. Pomalu nakloňte žací hlavu, tak, aby
sečený materiál odletoval směrem od vás. Pokud sečete
proti překážce, například plotu, stěně nebo stromu,
přibližujte se v úhlu, ve kterém bude sečený materiál
nebo odletující předměty odražené od překážky
odletovat směrem od vás. Strunovou hlavu pomalu
přibližujte až těsně k překážce, ale strunu nepřitlačujte
k překážce (tak aby do ní nenarážela). Při vyžínání
v blízkosti plotu z drátěného pletiva buďte opatrní a žací
strunu přibližte pouze tak, abyste nezasáhli drát. Pokud
se přiblížíte příliš, dojde k useknutí žací struny o drát.
Vyžínání lze provádět postupným sečením jednotlivých
stonků. Žací hlavu motorové kosy umístěte těsně nad
zemí ke spodní části stonku, nikdy ne vysoko, což by
mohlo způsobit rozkmit plevele a jeho zamotání. Namísto
sečení v plné šířce raději používejte konec struny
k pomalému proseknutí stonkem.
VÝSTRAHA NEBEZPEČÍ
K zarovnávání okrajů trávníku a skalpování nepoužívejte
ocelový žací kotouč.
ZAROVNÁVÁNÍ OKRAJŮ TRÁVNÍKU A
SKALPOVÁNÍ POROSTU
Obě tyto operace se provádí pomocí strunové hlavy skloněné
v ostrém úhlu. Při skalpování je odstraněn travní porost až na
holou zem.
Při zarovnávání okrajů trávníku je odstraněn trávník
přesahující na chodník nebo na příjezdovou cestu. Při
zarovnávání okrajů trávníku i skalpování držte křovinořez
vostrém úhlu vůči zemi a v takové poloze, ve které se
odletující nečistoty a kameny neodrazí od tvrdých povrchů
zpět k vám. I když je na obrázcích vyobrazen postup
zarovnávání okrajů trávníku a skalpování, musí každá
obsluhující osoba zvolit takové úhly, které vyhovují velkosti
její postavy a situaci při sečení.
VÝMĚNA NYLONOVÉ STRUNY
Před výměnou struny vizuálně zkontrolujte, zda není vyžínací hlava nějak poškozena. Pokud
najdete jakékoliv vážné stopy opotřebení nebo poškození, je třeba vyměnit celou vyžínací
hlavu.

15

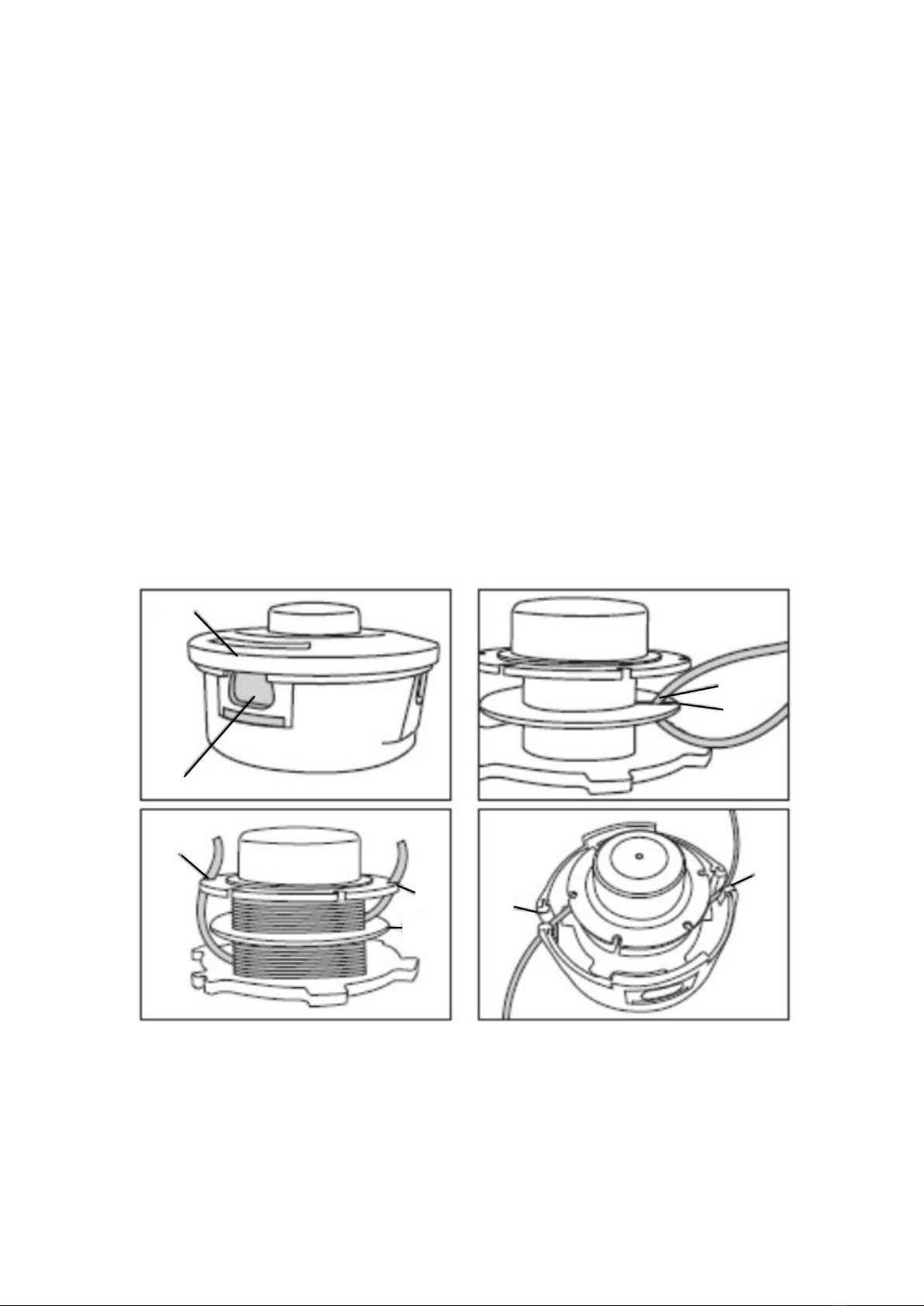

Postup:
1. Zastavte motor.
2. Stisknutím jazýčků (a) otevřete vyžínací hlavu a zvedněte víčko (b).
3. Vytáhněte cívku ven z tělesa adaptéru a odstraňte zbytek staré struny.
4. Ustřihněte novou strunu průměru 2,4 mm a délky 5 metrů.
5. Ohněte novou strunu na půl a vložte střed skladu (c) do drážky (d) v prázdné cívce.
6. Navíjejte strunu ve směru šipek na cívce, jedna polovina do horní a druhá do spodní části
pod dělící přepážkou. Udržujte přitom dostatečné napnutí struny, abyste zabránili jejímu
překroucení na cívce.
Po navinutí struny vložte oba její konce do zářezů v cívce (f).
7. Vložte cívku zpět do tělesa adaptéru. Uvolněte postupně struny ze zářezů a protáhněte je
otvory v boku adaptéru (g). Struny by měly vyčnívat z adaptéru na obou stranách cca
15 cm.
8. Nasaďte kryt cívky (b) a bezpečně jej zaklapněte na své místo.
Nikdy nepoužívejte vyžínací adaptér jiný, než který je dodáván výrobcem stroje. (Ocelové
struny nejsou povoleny). Vždy používejte originální náhradní díly, aby Vám platila záruka na
stroj.
(c)
(a)
(d)
(f)
(f)
(e)
(g)
(g)
(b)

16
SEČENÍ S ŽACÍM KOTOUČEM
KOSENÍ PLEVELE. Tento způsob sečení se provádí kývavým
pohybem žacího kotouče ve vodorovném oblouku. Tak lze rychle
vyčistit plochy od polní trávy a plevelů. Tento způsob sečení by
se neměl používat k odstraňování tuhého plevele nebo dřevitých
porostů.
Kosení lze provádět v obou nebo jednom směru; v tomto případě
bude sečený materiál odhazován směrem od vás.
To znamená použití strany nože, která se otáčí směrem od vás.
Na této straně mírně skloňte žací nůž. Při sečení v obou
směrech můžete být zasaženi určitým množstvím odletujícího
materiálu.
Sečte pouze stranou nože, která odhazuje sečený materiál
směrem od vás.
Pokud dojde ke zpětnému vrhu, znamená to, že je buď tupý žací nůž, nebo je sečený materiál
příliš silný nebo tvrdý a k jeho odstranění musíte požít jiný typ stroje, než je tento.
Nepoužívejte příliš velký tlak nebo páčení, které by mohlo způsobit ohnutí nebo prasknutí
kotouče.
P
PO OZ ZN NÁ ÁM MK KA A
Tento přístroj není určen pro použití s pilovým
kotoučem na řez dřevin.
VÝSTRAHA NEBEZPEČÍ
Nepracujte s tupým, popraskaným nebo poškozeným kovovým žacím kotoučem.
Před sečením porostu zkontrolujte, zda se v něm nenacházejí kameny, kovové sloupky
nebo dráty ze starých plotů. Pokud není možné překážky odstranit, označte tato místa,
abyste se jim mohli při sečení vyhnout. Kameny a kovové předměty mohou otupit nebo
poškodit nůž. Drát může být zachycen kotoučem a vymrštěn do okolí.
VÝSTRAHA NEBEZPEČÍ
ŽACÍ NŮŽ NA DŘEVITÉ ROSTLINY NEPOUŽÍVEJTE K ŘEZÁNÍ STROMŮ. V opačném
případě hrozí nebezpečí sevření nože kmenem a následně zpětného vrhu. To může způsobit
velmi rychlou zpětnou reakci, která vrhne nůž proti obsluhující osobě. Tato reakce může způsobit
ztrátu kontroly nad křovinořezem, což může mít za následek vážný úraz.
VÝSTRAHA NEBEZPEČÍ
Vždy používejte závěsný popruh a nastavte popruh i sponu na křovinořezu tak, aby byl
žací nůž několik centimetrů nad zemí. Vyžínací hlava i ochranný štít proti odletujícím
předmětům by měly být vždy ve vodorovné poloze. Křovinořez zavěste na pravou stranu
vaší postavy.

17
SMĚS PALIVA S OLEJEM
•Nikdy nedoplňujte palivovou nádrž až po okraj.
•Palivo nikdy nedoplňujte v uzavřených a nevětraných prostorech.
•Palivo nikdy nedoplňujte v blízkosti otevřeného ohně nebo zdroje jisker.
•Před nastartováním motoru vždy důkladně otřete rozlité palivo.
•Palivo nedoplňujte, pokud je motor horký.
Jako palivo se pro tento model křovinořezu používá směs bezolovnatého benzínu a
schváleného oleje pro dvoudobé motory. Použijte značkový benzín s oktanovým číslem 89
nebo vyšším. Používejte bezolovnatý benzín dobré kvality. Tím se vyhnete případnému
poškození palivového potrubí a dalších součástí motoru.
Upozornění:
Pro palivovou směs nikdy nepoužívejte palivo s podílem etanolu větším než 10 %; přípustné
jsou gasohol (směs benzínu a etanolu) s podílem etanolu do 10 % nebo palivo E10.
MÍSÍCÍ POMĚR PALIVA JE 40:1
BENZÍN-40 DÍLŮ OLEJ-1 DÍL
Palivová směs v jiném poměru než 40:1 může způsobit
poškození motoru. Zajistěte, aby vždy byla použita
palivová směs ve správném poměru.
PALIVO
Motor používá palivo pro dvoudobé
motory: směs benzínu a oleje pro
dvoudobé motory vpoměru 40:1.
BENZÍN
Používejte značkový bezolovnatý benzín dobré
kvality s oktanovým číslem 89 nebo vyšším.
SKLADOVÁNÍ PALIVA
Kupujte pouze potřebné množství paliva
podle vlastní spotřeby; nekupujte více, než
se spotřebuje za jeden nebo dva měsíce.
Palivo skladujte pouze v čisté, hermeticky
uzavřené bezpečné a schválené nádobě.
Seznamte se s místními předpisy pro
skladování a typ nádoby pro daný typ paliva
a dodržujte je.
Palivo skladujte na chladném, suchém a
dobře větraném místě. Neskladujte jej
v místech se suchým listím, slámou,
papírem atd.
DŮLEŽITÉ
Palivo pro dvoudobé motory se může oddělovat.
Před použitím nádobu s palivem důkladně
protřepejte. Palivo během sk
ladování stárne.
Nemíchejte větší množství paliva, než jaké můžete
spotřebovat během jednoho měsíce.
Zkontrolujte nádrž, ujistěte se, že je čistá,
a naplňte ji čerstvým palivem. Používejte
směs v poměru 40:1.

18
PŘÍPRAVA K PROVOZU
K PŘÍPRAVĚ SMĚSI BENZÍNU S OLEJEM PRO DVOUDOBÉ MOTORY POUŽÍVEJTE
POUZE BENZÍN, KTERÝ NEOBSAHUJE ETHANOL NEBO METHANOL (TYPYALKOHOLU).
TÍM SE VYHNETE PŘÍPADNÉMU POŠKOZENÍ PALIVOVÉHO POTRUBÍ A DALŠÍCH
SOUČÁSTÍ MOTORU.
NIKDY NEMÍCHEJTE BENZÍN A OLEJ PŘÍMO V NÁDRŽI.
DŮLEŽITÉ: Nedodržení pokynů k přípravě správné palivové směsi může mít za následek
poškození motoru.
1. Připravte pouze takové množství palivové směsi, které spotřebujete během naplánované
práce. Nepoužívejte palivo, které bylo skladováno déle než dva měsíce. Palivová směs,
která byla skladována déle než tuto dobu, může způsobit potíže se startováním a
nedostatečný výkon. Palivo, které bylo skladováno déle než dva měsíce, se musí vyměnit
za čerstvou palivovou směs.
VÝSTRAHA NEBEZPEČÍ
2. Nikdy nedoplňujte palivovou nádrž až po okraj.
3. Palivo nikdy nedoplňujte v uzavřených a nevětraných prostorech.
4. Palivo nikdy nedoplňujte v blízkosti otevřeného ohně nebo zdroje jisker.
5. Před nastartováním motoru vždy důkladně otřete rozlité palivo.
6. Palivo nedoplňujte, pokud je motor horký.
KONTROLY PŘED UVEDENÍM DO PROVOZU
1. Zkontrolujte, zda nejsou uvolněné šrouby, matice a šroubení.
2. Před uvedením do provozu zkontrolujte vzduchový filtr, zda není zanesen, a v případě
potřeby jej vyčistěte od všech nečistot.
3. Zkontrolujte správné upevnění a umístění ochranného krytu.
4. Zkontrolujte, zda se neprojevují žádné netěsnosti.
5. Zkontrolujte a ujistěte se, že se žací nůž neotáčí za chodu motoru ve volnoběhu.
VÝSTRAHA NEBEZPEČÍ
Výfukové plyny produkované tímto motorem obsahují chemikálie, které způsobují
rakovinu, poškození novorozenců nebo jiné poruchy plodnosti.
