PCCM MA-110 User manual

AUDIO-VIDEO INTERFACE
VW MFD1 MFD2 RNS2
AUDI NAVIGATION PLUS
MA-110, MA-120
HW-VER.: RED SW-VER.: 0.0.2 10.10.2013

PL UWAGA !! Koniecznie przeczytaj !!
1. Jeśli montujesz dodatkowe urządzenia, zawsze przestrzegaj instrukcji montażu i warunków gwarancji producenta pojazdu –
inaczej grozi Ci utrata gwarancji.
2. Montażi podłączenie powinno byćwykonane przez odpowiednio wyszkolony personel.
3. Kable powinny byćułożone tak, aby nie zostały ściśnięte ani nacięte przez ostre metalowe elementy. Nie instaluj urządzenia w
wilgotnych lub zakurzonych miejscach.
4. Nie otwieraj ani nie modyfikuj urządzenia. Montuj i używaj tylko w pojazdach z instalacją12V. Sprawdźzawsze czy bezpiecznik
ma prawidłowąwartość. Upewnij się, że połączenia sązrealizowane prawidłowo.
5. Za uszkodzenia spowodowane złąinstalacjąlub błędami w połączeniach elektrycznych lub inne szkody wynikłe po montażu
adaptera producent nie ponosi odpowiedzialności.
Pamiętaj, że przepisy ruchu drogowego zabraniająoglądania telewizji podczas jazdy samochodem.
GB ATTENTION !! Read this necessary !!
1. If you install electronic units in cars, please always pay attention to the installation - guides and the warranty – regulations of the
car producer because otherwise the warranty will be lost.
2. Installation and Connections need to be carried out by trained and well-informed personnel.
3. Place the cables in such a way to avoid that they get folded or compressed by sharp metal pieces. Do not install in humid or
dusty locations.
4. Do NOT open or modify the appliance. Use the product only on vehicles having a 12V-battery. Make sure the connections are
carried out correctly.
5. For damage caused by poor installation or errors in the connections electrical or other damage caused by the mounting adapter
manufacturer shall not be liability.
Remember that Traffic Security Rules DO NOT allow watching TV while driving the car.
DE ACHTUNG !! Bitte lesen !!
1. Beim installieren von externen Geräten, folgen Sie bitte immer der Montageanleitung vom Hersteller und deren
Garantiebedingung. Bei Verstoß erlischt die Garantie vorzeitig.
2. Installation und Verbindungen müssen vom gut informierten Fachmann vorgenommen werden.
3. Kabel fernhalten von scharfkantigen Metall-Teilen, um ihr Verknicken oder Abtrennen zu vermeiden.Nicht an feuchten oder
staubigen Montagestellen installieren.
4. Das Gerät niemals auseinander nehmen oder Änderungen vornehmen. Das Produkt nur auf Fahrzeugen verwenden, die über
eine 12V-Batterie verfügen. Elektro-Verbindungen korrekt vornehmen und kontrollieren.
5. Für Schäden, die durch schlechte Montage oder Fehler in den Verbindungen verursacht elektrische oder sonstige Schäden, die
durch die Installation des Adapter-Herstellers entstehen, ist nicht Verantwortung.
Das Verkehrsschutzgesetz verbietet das Fernsehen am Steuer.
2

PL Wyłącz zapłon i poczekaj 10 minut. Zdemontuj i odłącz nawigację.
GB Turn off ignition and wait 10 minutes. Remove and disconnect the navigation system.
DE Schalten Sie die Zündung und warten Sie 10 Minuten. Entfernen Sie aus und Trennen Sie die Navigation

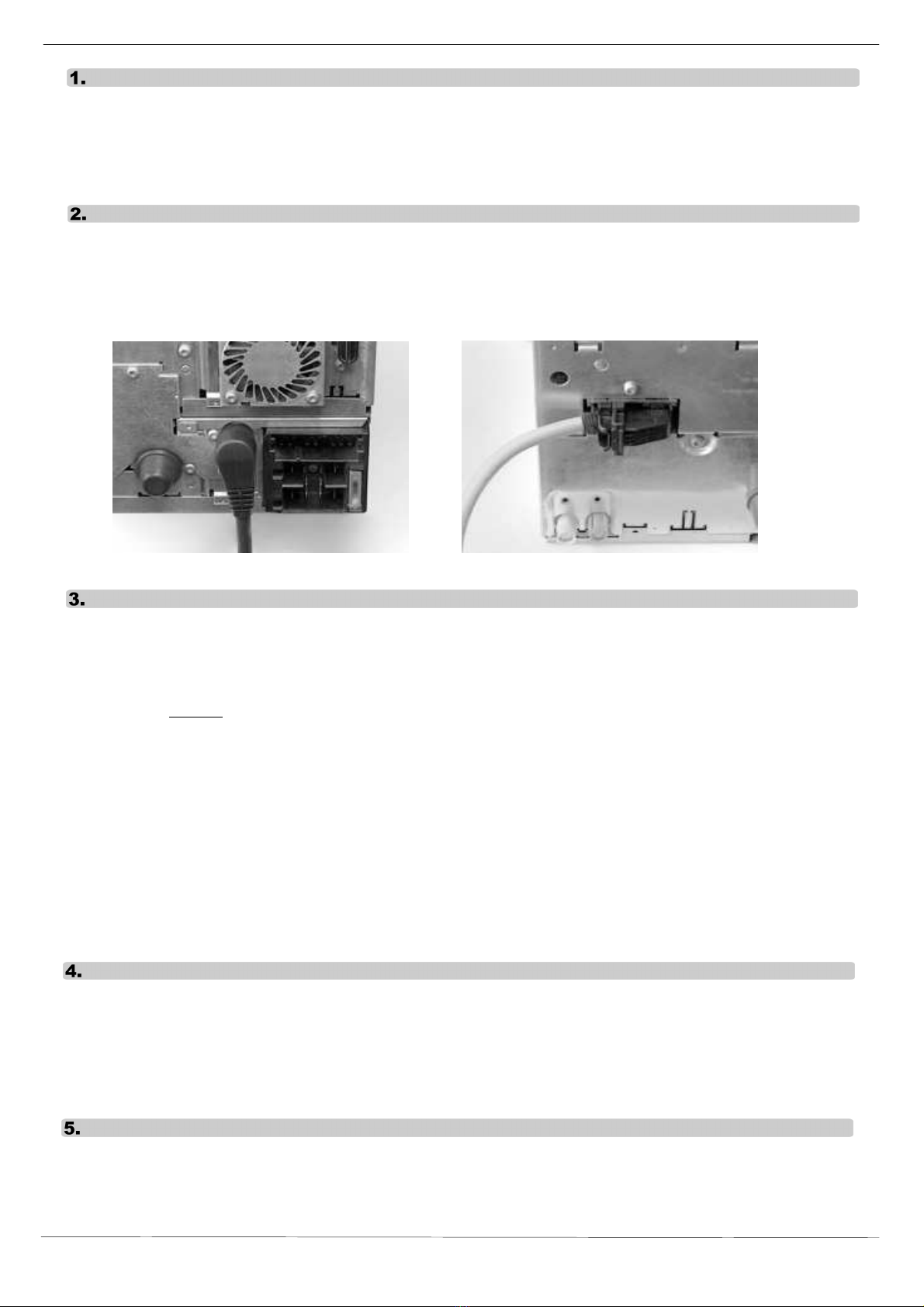

PL Podłącz wtyk do nawigacji jak na zdjęciach poniżej.
GB Connect the connector into navigation system according to pictures below.
DE Stecken Sie den Adapterstecker wie auf den unteren Bilden dargestellt an die Navi.
VW MFD, AUDI NAVIGATION PLUS VW MFD2, RNS2
PL Podłącz okablowanie interfejsu w kolejności ( Wtyk musi byćodłączony od interfejsu ! ) :
Czarny masa
Niebieski włącznik obrazu. Podanie na ten przewód +12V spowoduje wymuszenie obrazu na nawigacji .
Umożliwia to np. podgląd z kamery cofania.
Czerwony zapłon +12V.
GB Connect the cables from the inerface ( Plug must be disconnected from interface ! ):
Black ground negative
Blue Application to the wire +12 V will force the image on the navigation. This makes possible to use the
camera during the motion.
Red to +12V ignition.
DE Schließen Sie das Kabel um Adapter ( Stecker sollten getrennt werden von Adapter ! ) :
Schwarz an Masse
Blau Aktivierung des Bildschirms. Durch das anschliessen an +12V erfolgt die Umschaltung vom Navi auf
den Bildschirm.
Rot Leitung an Zundung +12V
PL Podłącz zasilanie do nawigacji i włącz ją. Podłącz teraz kabel z czarnym wtykiem do interfejsu
GB Connect the power to navigate and switch it on. Now connect the cable with black plug into the interface.
DE Schließen Sie das Netzkabel zu navi und schalten Sie ihn ein. Jetzt stecken Sie das Kabel mit schwarzem Stecker
für Adapter
PL Podłacz zródło obrazu do interfejsu.
GB Connect video source to the interface.
DE Schließen Sie die Videoquelle an die Adapter.
3

PL Wyreguluj parametry za pomocąprzycisków na interfejsie . Naciśnięcie MODE spowoduje włączenie menu interfejsu
na ekranie nawigacji, a kolejne naciśnięcie MODE przełączy parametry do regulacji w kolejności: Kontrast →
Jasność →Kolor itd. Parametry ustawisz za pomocąprzycisków +,–.
Każda regulacja jest dostępna przez 10 sek. Po zakończeniu regulacji następuje automatyczne wyjście z menu i
zapamiętanie ustawień.
GB Adjust parameters using the buttons on the interface. Pressing MODE will switch interface menu on the navigation
screen, and another pressing the MODE switch to adjust parameters in order: Contrast →Brightness →Color →
etc. The parameters you set using +,–. Each of regulation is possible for 10 sec.
After the adjustment automatically exit the menu and save the settings.
DE Einstellen der Parameter über die Tasten am Adapter. Drücken von MODE wird adapter Menü auf der Navigation
Bildschirm wechseln, und ein weiteres Drücken der MODE-Schalter zur Einstellung Parameter in der Reihenfolge:
Kontrast →Helligkeit →Farbe usw. Die Parameter eingestellt +,–Tasten.
Jede Verordnung wird für 10 Sekunden möglich. Nach der Einstellung automatisch das Menü zu verlassen und die
Einstellungen zu speichern.
PL Proszęnie wyrzucaćurzadzeńelektronicznych do odpadów pochodzących z gospodarstw domowych !
Na podstawie Dyrektywy 2002/95/EC co do przedsięwzięć obowiązujących przy usuwaniu wysłużonych urządzeńelektrycznych oraz
elektronicznych, nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Proszęoddaćgo do odpowiedniego punktu
utylizacji odpadów w celu recyklingu. Co do sposobów usuwania wysłużonych urzadzeńelektrycznych proszęsiędowiedziećw zarządzie
Państwa gminy lub miasta.
GB Do not dispose of electrical appliances in household waste ! .
In accordance with European Directive 2002/96/EC on used electrical and electronic appliances and its implementation in national law,
electronic appliance must be collected separately and recycled in an ecologically compatible manner. Please return the appliance via the
available collection facilities. Information on options for disposing of electrical appliances after their useful life can be obtained from your
local or city council.
DE Werfen Sie Elektrogeräte nicht in den Hausmüll !
Gemaß europäischen Richtlinie 2002/96/EC über Elektro-und Elektronik-Altgeräte ist unser Produkt nicht als normaler Abfall eingestuft.
Bitte senden Sie es an einem Sammelpunkt für das Recycling. Als Mittel zur Verfügung getragen elektrische Geräte wenden Sie sich bitte
bei Ihrer Gemeinde- oder Stadt.
PL Nasz produkt podlega przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie elektronicznym. Został
zaprojektowany i wyprodukowany zgodnie z wymaganiami tej dyrektywy i nie zawiera substancji niebezpiecznych dla zdrowia człowieka i
środowiska naturalnego.
GB Our product is subject to the RoHS Directive on Hazardous Substances in electronic equipment. It was designed and manufactured in
accordance with the requirements of the directive and does not contain substances dangerous for human health and the environment.
DE Unser Produkt ist unter die RoHS-Richtlinie über gefährliche Stoffe in elektronischen Geräten. Er war konstruiert und gefertigt in
Übereinstimmung mit den Anforderungen der Richtlinie und enthält keine Stoffe für die menschliche Gesundheit und die Umwelt.
