COLLEGAMENTI ELETTRICI
Il posizionamento dei vari componenti del sistema deve essere studiato al ne di ridurre al minimo la lunghezza dei collegamenti.
Per eettuare i collegamenti elettrici tra panelli fotovoltaici, quadro di comando ed elettropompa utilizzare cavi con sezione da
4 mm2per una lunghezza complessiva no a 40 m, oppure cavi con sezione da 6 mm2no a 80 m, oppure cavi da 10 mm2no a
180 m.

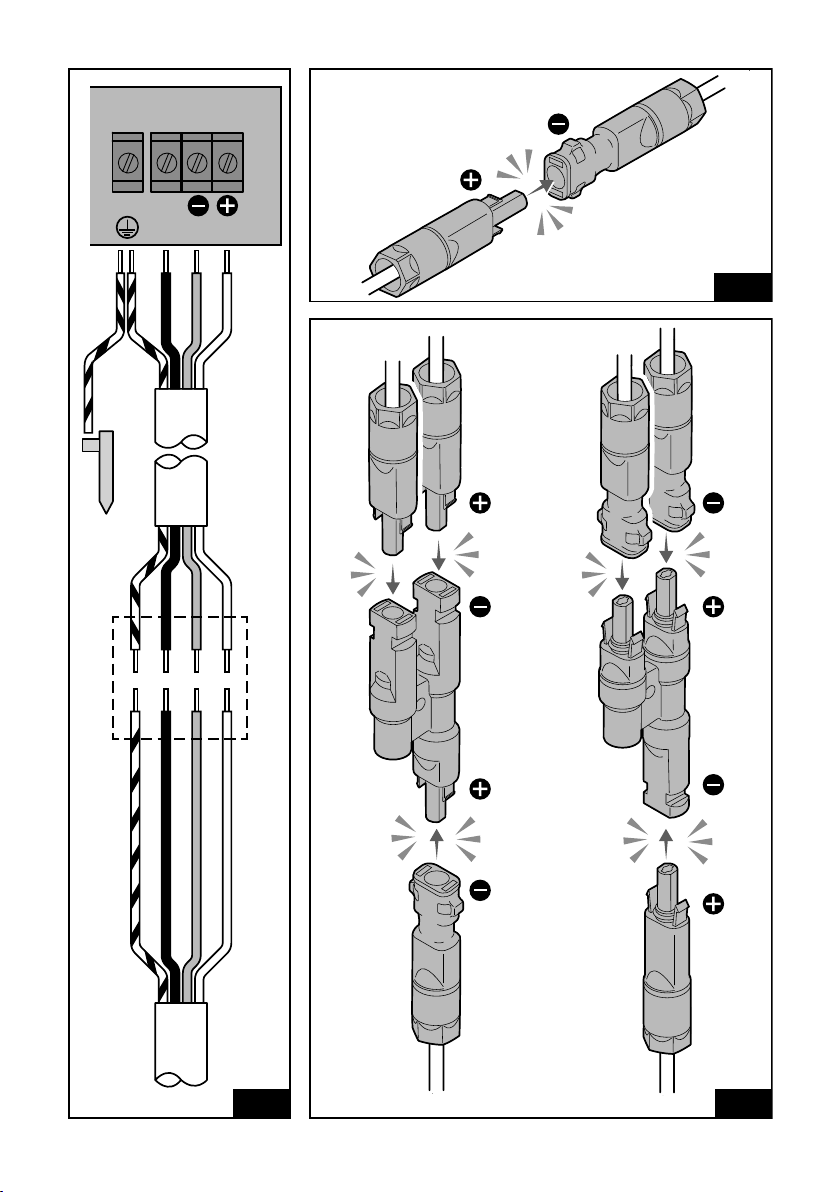

I cavi di connessione che vanno dai pannelli al quadro di comando devono essere preparati con gli appositi connettori isolati e
stagni forniti in dotazione (Fig. 6), oppure con altri compatibili con quelli presenti sui pannelli fotovoltaici utilizzati.
I cavi utilizzati che connettono i vari componenti del sistema devono essere resistenti ai raggi UV. In caso contrario deve essere
prevista un’apposita protezione.
I pannelli possono erogare una tensione no a 100 VDC; prima di eseguire qualsiasi operazione sull’impianto, oscurare la supercie
dei pannelli con un telo in modo da schermare la supercie dei pannelli dai raggi diretti del sole, quindi sconnettere i pannelli
dal resto dell’impianto.
Prestare la massima attenzione nell’eettuare i collegamenti dei pannelli e dell’elettropompa al quadro: un collegamento esegui-
to senza rispettare la corretta polarità +/- può danneggiare il quadro o l’elettropompa.
Giuntare il cavo della pompa con il cavo di connessione al quadro di comando utilizzando il kit giunzione resina in dotazione.
Nell’eseguire la giunzione attenersi alle istruzioni contenute nel kit di giunzione.
La massima tensione a vuoto fornita dalle stringhe di moduli fotovoltaici (<120 VDC) consente di classicare il sistema come
impianto a bassa tensione di sicurezza (tipo SELV).

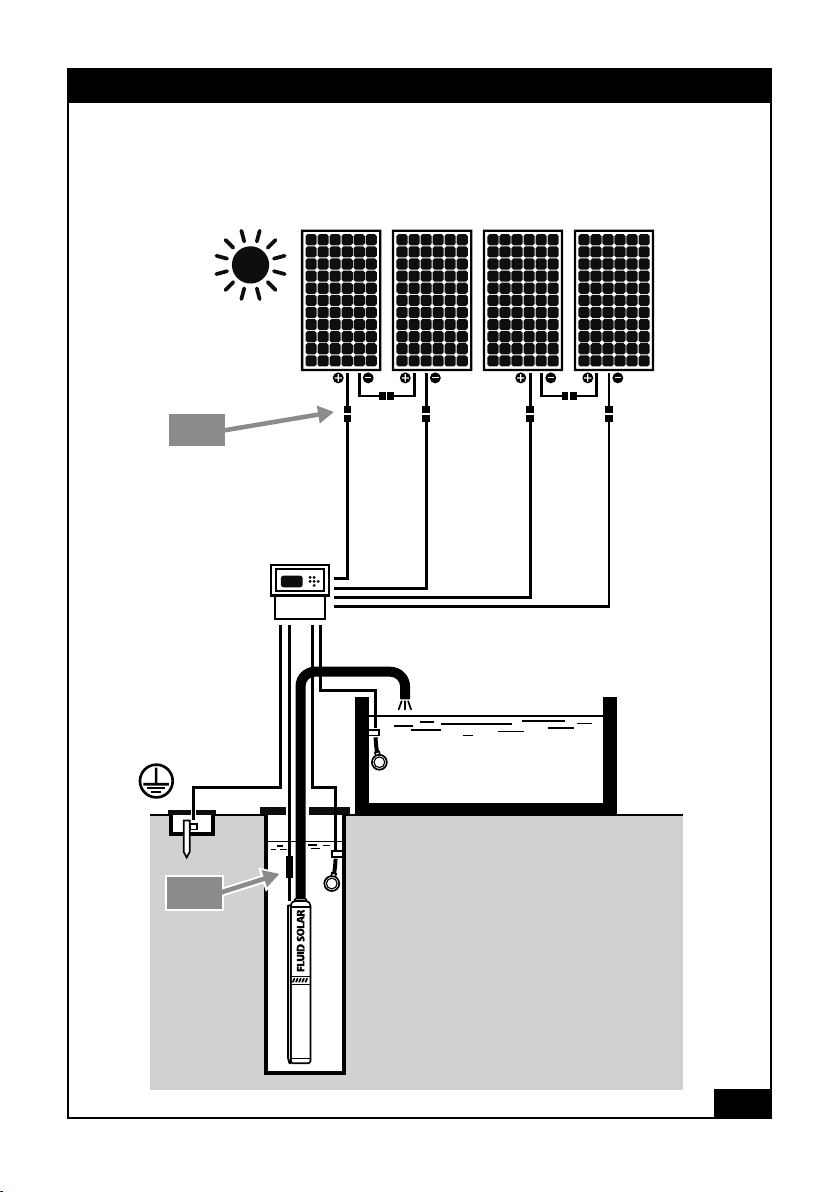

Collegare il conduttore di protezione dell’elettropompa e il conduttore di terra proveniente dal dispersore di terra al morsetto
del quadro di comando (Fig. 8). Dove non è presente il dispersore di terra realizzarlo piantando un picchetto di acciaio zincato
nel terreno (Fig. 1 e Fig. 2).
INSTALLAZIONE ED UTILIZZO DEL QUADRO
Installare il quadro di comando in maniera che non sia direttamente esposto agli agenti atmosferici (pioggia o raggi diretti del
sole). Se l’installazione avviene in un ambiente chiuso questo deve essere adeguatamente ventilato e con temperatura ambiente
compresa tra +40 °C e -5 °C (Fig. 7).
Il quadro è predisposto per ricevere alimentazione da due stringhe di pannelli, che vengono connesse in parallelo all’interno del
quadro e per alimentare una elettropompa. È dotato di due ingressi programmabili NO o NC per il comando dell’elettropompa
mediante un contatto pulito (ad esempio un galleggiante) (Fig. 8).
Perfar partirelapompaselezionarecon i tasti e “START”epremere ,confermareselezionando“YES” con e premere .
Dopo 10 secondi la pompa si avvia.
Per spegnere la pompa selezionare con i tasti e “STOP” e premere , confermare selezionando“YES” con e premere .
Per visualizzare l’andamento nel tempo della tensione selezionare con i tasti e “WIEW”e premere . Premendo ancora
si passa a visualizzare la corrente e la potenza assorbita. Utilizzare i tasti e per modicare l’intervallo di tempo visualizzato
ed tasti e per modicare la scala della grandezza visualizzata.
Per impostare le protezioni ed altre opzioni di funzionamento del quadro selezionare con i tasti e “MENÙ” e premere .
Impostazione delle protezioni di massima corrente, minima e massima tensione: con i tasti e selezionare“GENERAL SETUP
e premere .
Se si utilizzano i moduli fotovoltaici PANASONIC mod. VBHN240SJ25 non è necessario eettuare nessun settaggio in quanto i
valori corretti sono preimpostati in fabbrica. In caso contrario è necessario eettuare le seguenti impostazioni:
1) MIN VOLTAGE OFF: è il valore minimo della tensione a vuoto fornita dai moduli, al di sotto del quale il quadro non alimenta la
pompa (si consiglia un valore pari al 90% della tensione a vuoto con cui si alimenta il quadro).
2) MIN VOLTAGE ON:è il valoreminimo della tensione fornita dai moduli conlapompa in funzione,ad di sotto del quale il quadro
toglie alimentazione alla pompa (si consiglia un valore pari a 75% della tensione a vuoto con cui si alimenta il quadro).
3) MAX VOLTAGE: è il valore massimo della tensione fornita dai moduli al di sopra del quale il quadro toglie alimentazione alla
pompa (si consiglia di impostare un valore pari al 105% della tensione a vuoto con cui si alimentano i pannelli).
4) MAX CURRENT: è il valore massimo di corrente assorbita dalla pompa (si consiglia di impostare il valor indicato sulla targa
della pompa).
5) MAX CURRENT TIME: è il tempo massimo per cui viene tollerata una corrente superiore a MAX CURRENT; trascorso questo
tempo il quadro arresta la pompa.
