Sicherheitshinweise / Kurzanleitung PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
GEFAHR -Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet, kommt es zu schweren irreversiblen Verletzungen oder zum Tod.
WARNUNG- Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet, sind schwere irreversible oder tödlichen Verletzungen möglich.
VORSICHT - Kennzeichnet eine Gefahrensituation. Wird dieser Hinweis nicht beachtet, kann es zu leichten oder mittleren Verletzungen kommen.
02/2022 1/10 086050003
de
Diese Sicherheitshinweise / Kurzanleitung und die mitgeltende digitale Betriebsanleitung (Originalbetriebsanleitung) liefern wichtige Sicherheitsinformatio-
nen zum Schutz vor Gefahren. Beide Dokumente immer vor Gebrauch des Gerätes sorgfältig lesen und zum späteren Nachschlagen aufbewahren.
Die Digitale-Betriebsanleitung ist zum Download als PDF verfügbar. Quelle: www.pfannenberg.com/manuals oder scannen Sie einfach den nebenstehen-
den QR-Code. Für den Download benötigen Sie die auf dem Typschild angegebene Artikel-Nr. des Gerätes.
Gefahrenquelle Gefahr Gefährdungsgrad / Mögliche Folgen / Gegenmaßnahmen
Grundsätzliche Sicherheitsanwei-
sung missachtet
Für alle Arbeiten an spannungsfüh-
renden Geräten gilt:
Nur Fachkräfte dürfen an elektri-
schen Geräten arbeiten!
GEFAHR - Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen und schwere Un-
fälle verursachen.
Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte und autorisierte Fachkräfte durch-
führen.
Vor der Montage alle Zuleitungen spannungsfrei schalten und gegen Wiedereinschalten sichern. Spannungsfrei-
heit immer sicherstellen.
Entladungsphase von 5 Minuten für die elektrischen Komponenten abwarten. Erst danach Gerät öffnen.
Das Anlegen der Betriebsspannung darf nur bei fest verschlossenem Gehäuse erfolgen.
Bestimmungsgemäße Verwen-
dung missachtet
Einsatzbeschreibung missachtet.
WARNUNG - Gefahr durch unzulässigen Einsatz der Geräte
Der nicht bestimmungsgemäße Einsatz kann zu schweren Unfällen führen.
Bei der Installation darauf achten, dass die Anschlussleitung gegen Zug und Verdrehen abgesichert ist.
Die Geräte sind nur für die ortsfeste Montage bestimmt.
Typenschild-Angaben missachtet
GEFAHR - Gefahr durch Beschädigung der Geräte
Nichtbeachtung der Typenschild-Angaben kann zu schweren Unfällen führen.
Bei Installation und Wartung der Geräte immer die Angaben auf dem Typenschild beachten.
Installation/ Wartungsarbeiten
VORSICHT - Verletzungsgefahr durch scharfe Kanten oder erhitzte Bauteile
Bei Installations-, Montage-, oder Service/ Wartungsarbeiten Handschuhe tragen.
Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten vornehmen.
Große Helligkeit der Blitzfunktion.
Hohe Lautstärke bei Blitzleuchten-
Schallgeber-Kombination.
VORSICHT - Beeinträchtigung des Sehvermögens
Um eine Beeinträchtigung des Sehvermögens zu verhindern, den dauernden, direkten Blick in die aktivierte
Leuchte vermeiden.
VORSICHT - Beeinträchtigung des Hörvermögens
Bei Verwendung der Blitzleuchten-Schallgeber-Kombination:
Um eine Beeinträchtigung des Hörvermögens zu verhindern, bei Arbeiten/ Tests eine Schallschutzausrüstung
tragen.

Kurzanleitung PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
02/2022 2/10 086050003
de

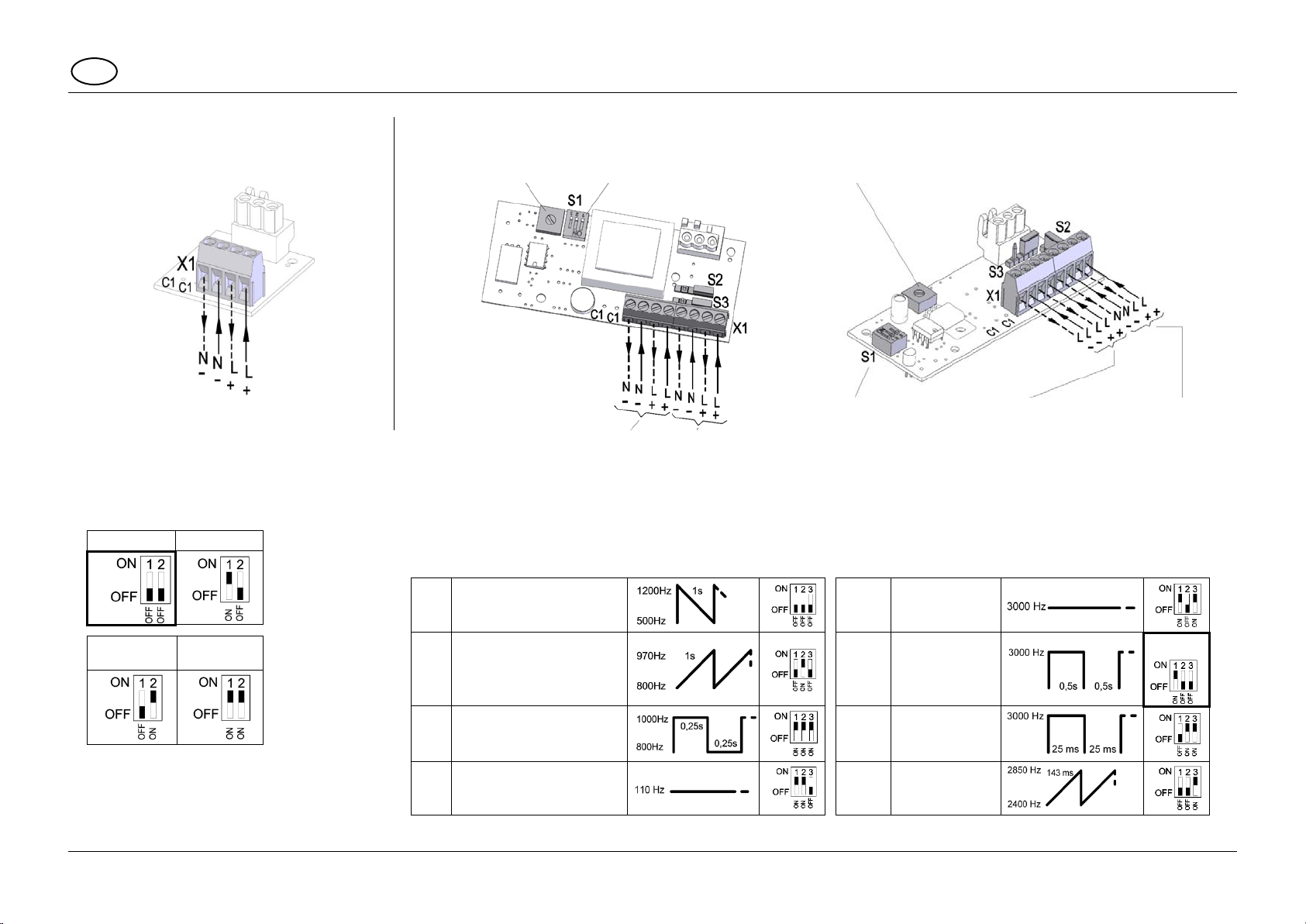

Elektrischer Anschluss: (Platine im Unterteil)
PY X-MA-05/ PY X-MA-10/ PY X-LA-15
PY X-M-05/ PY X-M-10/ PY X-L-15 (CPR)
AC-Version
DC-Version
Lautstärkeregler Tonartenschalter
Lautstärkeregler
Betriebsspannungsanschluss
Tonarten-
schalter
Betriebsspannungsan-
schluss Schallgeber
Betriebsspannungsan-
schluss Blitzleuchte
Einstellung der Blitzfrequenz
Mit dem Schalter S1 auf der Platine in der Haube
wird die Blitzfrequenz eingestellt,
siehe Tabelle unten.
Betriebsspannungsanschluss
Schallgeber
Betriebsspannungsan-
schluss Blitzleuchte
S2/ S3: Einstellung für gemeinsame/ getrennte Ansteuerung des Leuchten-/ Schallgeberteils
(siehe digitale Betriebsanleitung, www.pfannenberg.com/manuals)
1 Hz
0,75 Hz
*
0,5 Hz
0,1 Hz
*Werkseinstellung
Einstellung der Tonarten (PY X-MA-05, PY X-MA-10/ PY X-LA15)
Mit dem Schalter S1 auf der Anschlussplatine im Unterteil wird die Tonart eingestellt, siehe Tabelle unten.
2 Sägezahn
DIN 33404-3 (Notsignal)
PFEER PTAP 161 Dauerton
9 Ansteigender Ton
Feueralarm
UK BS5839-1 162 Unterbrochener
Ton
*
131
Wechselton
UK BS5839-1,
Feueralarm Bahnübergang
163 Unterbrochener
Ton
160
Dauerton (Horn) 164 Ansteigender
Ton
*Werkseinstellung
AC:
DC:
AC:
DC:
AC:
DC:

Safety information / Quick guide PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
DANGER - Indicates an unusually high-level hazardous situation. Non-compliance with this warning may result in serious irreversible injury or death.
WARNING- Indicates an unusually high-level hazardous situation. Non-compliance with this warning may result in serious, irreversible or fatal injury.
CAUTION - Indicates a hazardous situation. Non-compliance with this warning may result in minor or moderate injury.
02/2022 3/10 086050003
en
These safety information / quick guide and the applicable digital operating manual (original operating instructions) provide important safety information for
protection against hazards. Always read both documents thoroughly before using the device and retain them for future reference.
The digital operating instructions are available for download as a PDF file. Source: www.pfannenberg.com/manuals or simply scan the adjacent QR code.
You will need the item number of the device indicated on the type plate for the download.
Danger source Danger Degree of risk / Possible consequences / Countermeasures
Fundamental safety information
disregarded
The following applies to all work on voltage-
carrying equipment:
Only qualified personnel are allowed to work
on electric devices!
DANGER - Danger to life due to electric shock
Voltage-carrying devices and exposed connection cables may cause electric shocks and serious accidents.
Only trained and authorized electricians may work on electrical connections.
Disconnect all supply lines from the mains before installation and secure them against reconnection.
Always ensure absence of voltage.
Wait 5 minutes for the electrical components to discharge after switching off the operating voltage. The
device should only be opened afterwards.

The operating voltage must only be applied when the housing is firmly closed.
Intended use disregarded
Description of use disregarded.
WARNING - Danger due to unauthorized use of the devices
Improper use may lead to serious accidents.
Ensure that the connection cable is protected against pulling and twisting during installation.
The devices are only intended for fixed installation.
Type plate information disregarded DANGER - Hazard due to damage to the devices
Non-compliance with the information on the type plate can lead to serious accidents.

Always observe the information on the type plate when installing and servicing the devices.
Installation/ maintenance work CAUTION - Risk of injury due to sharp edges or heated components
Wear gloves during any installation, assembly or service/maintenance work.
Perform wiring tasks at a distance from sharp edges, corners and internal components.
High brightness of the flash function
High volume when using flashing light/
sounder combination.
CAUTION - Impairment of vision
Avoid constant, direct glances into the activated lights to prevent impairment of vision.
CAUTION - Risk of hearing impairment
When using the flashing light/ sounder combination:
Wear sound insulation equipment during work/testing to prevent hearing impairment.

Quick guide PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
02/2022 4/10 086050003
en

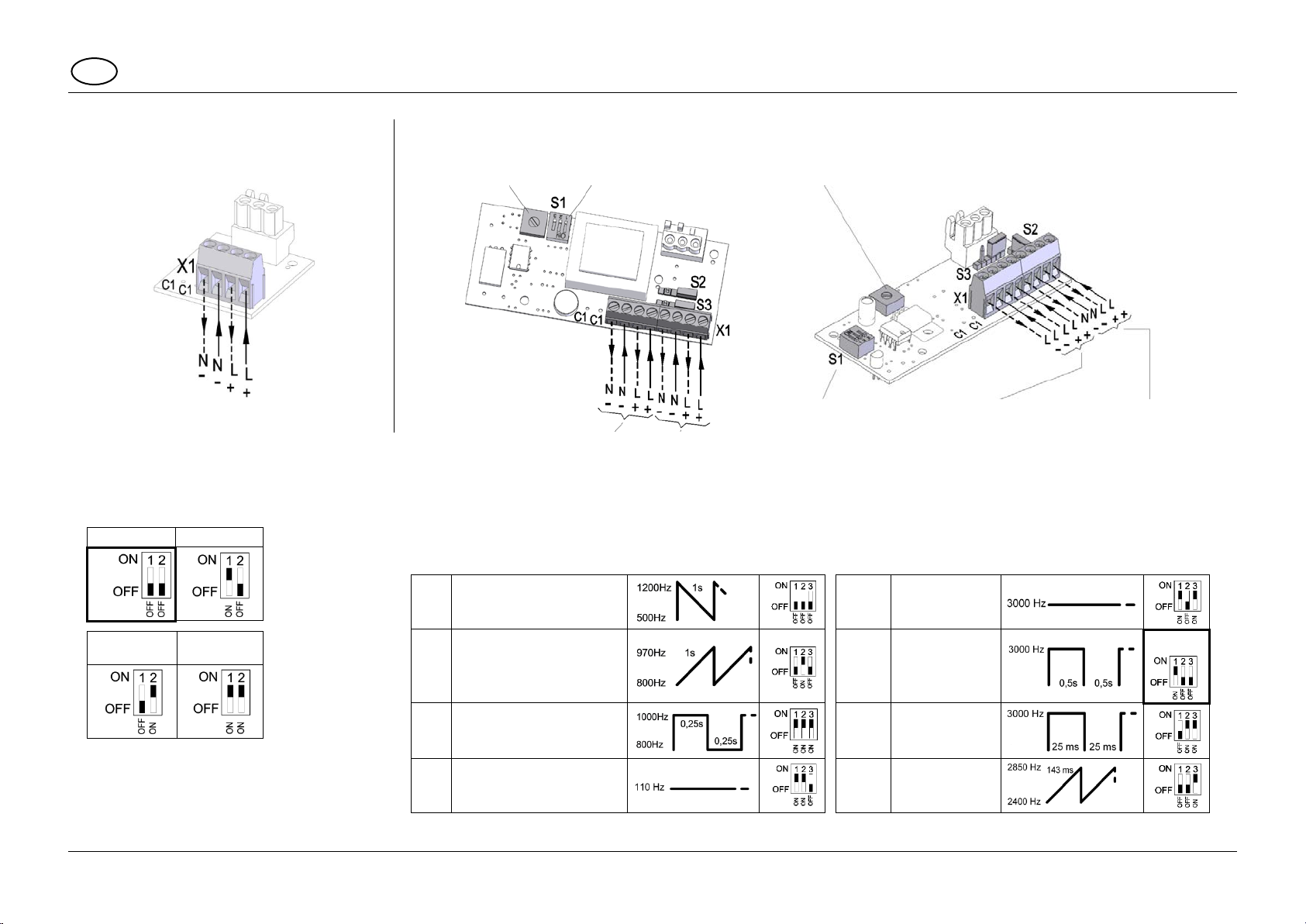

Electrical connection: (Circuit board in lower part)
PY X-MA-05/ PY X-MA-10/ PY X-LA-15
PY X-M-05/ PY X-M-10/ PY X-L-15 (CPR)
AC version
DC version
Volume control Tone selector switch
Volume control
Operating voltage connection
Tone
selector
switch
Operating voltage
connection for
sounder
Operating voltage
connection for flashing
light
Setting the flash frequency
The flash frequency is set using the S1 switch on
the board in the lens, see table below.
Operating voltage connection for
sounder
Operating voltage connection
for flashing light
S2/ S3: Setting for common/ separate control of the light/ sounder component
(see digital operating instructions, www.pfannenberg.com/manuals)
1 Hz
0.75 Hz
*
0.5 Hz
0.1 Hz
*Factory setting
Setting the tone types (PY X-MA-05 and PY X-MA-05)
S1 switch setting on the connection board in lower part should be as follows:
2 Sawtooth 161 Continuous tone
9 DIN 33404-3
(emergency signal) 162 Interrupted tone
*
131
Alternating tone
UK BS5839-1,
Level crossing fire alarm 163 Interrupted tone
160
Continuous tone (horn) 164 Slow whoop
*Factory setting
AC:
DC:
AC:
DC:
AC:
DC:

Consignes de sécurité / Notice abrégée PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
DANGER - Signale une situation particulièrement dangereuse. Le non-respect de cet avertissement entraîne des blessures graves et irréversibles, voire la mort.
AVERTISSEMENT- Signale une situation particulièrement dangereuse. Si cet avertissement n’est pas pris en compte, des blessures graves et irréversibles ou mortelles sont possibles.
ATTENTION - Signale une situation dangereuse. Le non-respect de cet avertissement peut entraîner des blessures légères à modérées.
02/2022 5/10 086050003
fr
Le présent document Consignes de sécurité / Notice abrégée et le document Instructions de service numérique qui l’accompagne (Instructions de service
originales) contiennent des informations de sécurité importantes pour se protéger contre les dangers. Lire attentivement les deux documents avant d’utiliser
l’appareil et les conserver pour consultation ultérieure.
Le document Instructions de service numérique peut être téléchargé au format PDF. Source : www.pfannenberg.com/manuals, ou il suffit de scanner le QR-
Code ci-contre. La référence de l’appareil indiquée sur la plaque signalétique est nécessaire pour le téléchargement.
Source du danger
Danger
Degré de risque / Conséquences possibles / Contre-mesures
Non-respect des consignes de sécurité
de base
La règle suivante s’applique à tous les travaux
sur les appareils sous tension :
Seul le personnel qualifié est autorisé à travail-
ler sur les appareils électriques !
DANGER- Danger de mort par décharge électrique
Les appareils sous tension et les câbles de raccordement dénudés peuvent provoquer des décharges électriques et
des accidents graves.
➢Les travaux sur les branchements électriques ne peuvent être effectués que par des professionnels agréés, for-
més en électrotechnique.
➢Avant le montage, débrancher tous les câbles d’alimentation électrique et veiller à ce que le courant ne soit pas
rétabli. S’assurer toujours de l’absence de tension.
➢Après avoir coupé la tension de service, attendre la fin de la phase de décharge de 10 minutes pour les compo-
sants électriques. L’appareil peut ensuite être ouvert.
➢La tension de service ne doit être appliquée que lorsque le boîtier est solidement fermé.
Non-respect de l’usage auquel l’appareil
est destiné
Description de service non respectée.
AVERTISSEMENT - Risque lié à une utilisation non conforme des appareils
Une utilisation non conforme peut entraîner des accidents graves.
➢Lors de l’installation, s’assurer que le câble de raccordement est protégé contre la traction et la torsion.
Les appareils sont uniquement destinés à une installation stationnaire.
Non-respect des indications
de la plaque signalétique
DANGER - Risque lié à la détérioration des appareils
Le non-respect des indications de la plaque signalétique peut entraîner des accidents graves.
➢Lors de l’installation et de la maintenance des appareils, toujours tenir compte des indications figurant sur la
plaque signalétique.
Travaux d’installation / de maintenance
ATTENTION - Risque de blessures par des arêtes vives ou des composants chauds
➢Porter des gants lors des travaux d’installation, de montage ou d’entretien / de maintenance.
➢Réaliser le câblage à l’écart des arêtes vives, des coins pointus et des composants internes.
Luminosité élevée de la fonction flash.
Volume élevé avec la combinaison feux
flash / sirène.
ATTENTION - Déficience de la vue
➢Pour éviter toute altération de la vision, éviter de regarder en permanence et directement le feu activé.
ATTENTION - Risques d’altération de l'ouïe
Lors de l’utilisation d’appareils combinés de signalisation visuelle et sonore :
➢Veuillez porter un équipement anti-bruit pour prévenir toute déficience auditive pendant le travail ou les tests.

Notice abrégée PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
02/2022 6/10 086050003
fr
Branchement électrique : (Platine de raccordement, dans la partie inférieure)
PY X-MA-05/ PY X-MA-10/ PY X-LA-15
PY X-M-05/ PY X-M-10/ PY X-L-15 (CPR)
Version CA
Version CC
Réglage du volume sonore
Commutateur de tonalité
Réglage du volume sonore
Raccordement de la tension de service
Commutateur
de tonalité
Raccordement de
la tension de
service (sirène)
Raccordement de la tension
de service (feux flash)
Réglage de la fréquence du flash
La fréquence du flash se règle à l’aide du com-
mutateur S1 sur la platine dans le capot, voir
tableau ci-dessous.
Raccordement de la tension de
service (sirène)
Raccordement de la ten-
sion de service (feux
flash)
S2/ S3 : Réglage pour la commande commune / séparée des éléments de lumières / son
(cf. instructions de service en ligne : www.pfannenberg.com/manuals)
1 Hz
0,75 Hz
*
0,5 Hz
0,1 Hz
*Réglage d’usine
Réglage des types de sons (PY X-MA-05, PY X-MA-10/ PY X-LA15)
Positionner le commutateur S1 sur la platine de raccordement comme suit .
2
Dent de scie
161
Son continu
9
DIN 33404-3 (signal de dé-
tresse)
162
Son intermittent
*
131
PFEER PTAP
163
Son intermittent
160
Sirène montante
164
Sirène montante
*Réglage d’usine
CA:
CC:
CA:
CC:
CA:
CC:

Istruzioni di sicurezza / Manuale sintetico PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
PERICOLO - Indica una situazione di grave pericolo di carattere straordinario. L’inosservanza di questo avviso causa lesioni gravi e irreversibili o letali.
AVVERTIMENTO- Indica una situazione di grave pericolo di carattere straordinario. L’inosservanza di questo avviso può causare lesioni gravi e irreversibili o letali.
ATTENZIONE - Indica una situazione di pericolo. L’inosservanza di questo avviso può causare lesioni lievi o moderate.
02/2022 Seite 7/10 086050003
it
Le presenti istruzioni di sicurezza/manuale sintetico e il manuale d’uso digitale (Manuale d’uso originale) contengono importanti informazioni sulla sicurezza per
garantire protezione dai pericoli. Leggere attentamente entrambi i documenti prima di mettere in funzione l’apparecchio e conservarli per consultarli successiva-
mente.
È possibile scaricare il manuale d’uso in PDF da qui: www.pfannenberg.com/manuals oppure scansionando il QR code presente in questa pagina. Per eseguire
il download è necessario conoscere il n. art. indicato sulla targa del tipo.
Fonti di pericolo Pericolo Grado di pericolo / possibili conseguenze / contromisure
Inosservanza di istruzioni di base
sulla sicurezza
Tutti i lavori su apparecchiature sotto ten-
sione devono essere eseguiti solo ed
esclusivamente da personale autorizzato
a intervenire su attrezzature elettriche.
PERICOLO - Scosse elettriche letali
Le parti sotto tensione e i cavi di collegamento liberi possono generare scosse elettriche causando gravi incidenti.
Solo personale autorizzato e con formazione in elettrotecnica è autorizzato a eseguire interventi sui collega-
menti elettrici.
Prima del montaggio togliere tensione a tutte le linee in ingresso e metterle in sicurezza in modo che non
possano riattivarsi. Accertarsi sempre che non ci sia tensione.
Una volta disattivata la tensione operativa, attendere 5 minuti affinché i componenti elettrici non siano più
sotto tensione. A quel punto sarà possibile aprire l’apparecchio.
È possibile riattivare la tensione operativa solo con l’alloggiamento perfettamente chiuso.
Uso non conforme
Inosservanza delle istruzioni
sull’uso conforme.
AVVERTIMENTO - Pericolo per uso non conforme
L’uso non conforme dell’apparecchio può causare gravi incidenti.
Durante l’installazione accertarsi che i cavi di collegamento non siano soggetti a trazione o torsione. L’appa-
recchio è progettato per installazioni fisse.
Inosservanza dei dati riportati sulla
targa del tipo
PERICOLO - Pericolo per danneggiamento dell’apparecchio
L’inosservanza dei dati sulla targa del tipo può causare gravi incidenti.
Durante le operazioni di installazione e manutenzione dell’apparecchio rispettare sempre i dati riportati sulla
targa del tipo.
Installazione /interventi manutentivi ATTENZIONE - Pericolo di lesioni per bordi taglienti o parti calde
Eseguire le operazioni di installazione, montaggio, manutenzione o assistenza indossando i guanti.
Eseguire i collegamenti lontano da bordi taglienti, spigoli o componenti interni.
Elevata luminosità della modalità
flash.
Volumi elevati con luci flash e segna-
latore acustico combinati.
ATTENZIONE - Compromissione di udito/vista
Per non compromettere la vista, evitare di rivolgere lo sguardo direttamente alla luce continua attiva.
Quando si combinano la luce flash alla segnalazione acustica:
Al fine di evitare una compromissione delle capacità uditive, indossare sempre un’adeguata protezione acu-
stica nel corso delle operazioni/dei test.

Manuale sintetico PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
02/2022 8/10 086050003
it
Collegamento elettrico: (Scheda nella parte inferiore)
PY X-MA-05/ PY X-MA-10/ PY X-LA-15
PY X-M-05/ PY X-M-10/ PY X-L-15 (CPR)
Versione ca
Versione cc
Regolazione volume Selettore toni
Regolazione volume
Collegamento tensione operativa
Selettore
toni
Collegamento tensione
operativa dal segnala-
tore acustico
Collegamento tensione
operativa della luce flash
Impostazione della frequenza di flash
Con l’interruttore S1 della scheda all’interno della
calotta è possibile impostare la frequenza di
flash, v. tabella sotto.
Collegamento tensione operativa
dal segnalatore acustico
Collegamento tensione
operativa della luce flash
S2/ S3: impostazione per controllo congiunto/separato di luci e segnalazione acustica
(v. manuale d’uso digitale www.pfannenberg.com/manuals)
1 Hz
0,75 Hz
*
0,5 Hz
0,1 Hz
*Impostazione di fabbrica
Impostazione dei toni (PY X-MA-05, PY X-MA-10/ PY X-LA15)
Configurazione S1 sulla scheda di collegamento (nella parte inferiore), v. tabella sotto.
2
Dente di sega
DIN 33404-3 (segnale di
emergenza) PFEER PTAP
161 Tono continuo
9 Tono ascendente
Allarme antincendio
UK BS5839-1 162 Tono interrotto
*
131
Tono alternato
UK BS5839-1, Allarme an-
tincendio passaggio a li-
vello
163 Tono interrotto
160
Tono continuo (horn) 164 Tono ascen-
dente
*Impostazione di fabbrica
ca
:
cc:
ca:
cc:
AC:
DC:

Указания по технике безопасности / краткое руководство
PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
ОПАСНОСТЬ - Обозначает чрезвычайно опасную ситуацию. Если не соблюдать это указание, то будут причинены тяжелые необратимые травмы или смерть.
ПРЕДУПРЕЖДЕНИЕ - Обозначает чрезвычайно опасную ситуацию. Если не соблюдать это указание, то могут быть причинены тяжелые необратимые или смертельные травмы.
ВНИМАНИЕ - Обозначает опасную ситуацию. Если не соблюдать это указание, то могут быть причинены легкие травмы или травмы средней тяжести.
02/2022 9/10 086050003
ru
Данные указания по технике безопасности / краткое руководство, а также сопутствующее цифровое руководство по эксплуатации (оригинальное руководство по
эксплуатации) содержат важную информацию по технике безопасности для защиты от опасностей. Оба документа необходимо обязательно внимательно прочи-
тать перед применением и сохранить для последующего использования.
Цифровое руководство по эксплуатации доступно для скачивания в формате PDF. Источник: www.pfannenberg.com/manuals или просто сосканируйте располо-
женный рядом QR код. Для загрузки Вам потребуется указанный на заводской табличке номер артикула устройства.
Источник опасности
Опас-
ность
Степень опасности / Возможные последствия / Меры противодействия
Не соблюдено основополагаю-
щее предписание по технике без-
опасности
Для всех работ на
устройствах под напряжением дей-
ствует требование:
Работы на электрических устрой-
ствах должны выполнять только
специалисты!
ОПАСНОСТЬ - Опасность для жизни в результате поражения электрическим током
Находящиеся под напряжением устройства и открытые соединительные линии создают опасность поражения электри-
ческим током и могут вызывать тяжелые несчастные случаи.
➢Работы над подключениями к электросети разрешается выполнять только обученным и авторизованным специали-
стам-электрикам.
➢Перед монтажом все подводящие линии необходимо обесточить и заблокировать от повторного включения. Обяза-
тельно обеспечить отсутствие напряжения.
➢После отключения рабочего напряжения подождать 5 минут для разрядки электрических компонентов. Лишь затем
открывать устройство.
➢Включение рабочего напряжения должно производиться только на плотно закрытом корпусе.
Не выполнено требование
по применению в соответствии с
назначением
Не соблюдены указания описания
применения.
ПРЕДУПРЕЖДЕНИЕ - Опасность в результате недопустимого применения устройств
Применение не по назначению может привести к тяжелым авариям.
➢Во время монтажа следить за тем, чтобы соединительный кабель был защищен от растяжения и перекручивания.
Устройства предназначены исключительно для стационарного монтажа.
Не соблюдены указания завод-
ской таблички
ОПАСНОСТЬ - Опасность в результате повреждения устройств
Несоблюдение данных заводской таблички может привести к тяжелым авариям.
➢При установке и техническом обслуживании устройств всегда учитывать данные на заводской табличке.
Работы по монтажу/ техниче-
скому обслуживанию
ВНИМАНИЕ - Опасность травмирования острыми кромками или горячими деталями
➢Во время работ по установке, монтажу или техническому обслуживанию носить перчатки.
➢Разводку кабелей выполнять вдали от острых кромок, углов и внутренних компонентов.
Большая яркость проблесковой
функции.
Высокая громкость при комби-
нации излучателя звука - лампы-
вспышки.
ВНИМАНИЕ - Опасность ухудшения зрения я
➢Чтобы не допустить ухудшения зрения, избегать длительного прямого зрительного контакта с включенной лампой.
ВНИМАНИЕ - Опасность ухудшения слуха
При использовании комбинации лампы-вспышки и излучателя звука:
➢Чтобы предотвратить ухудшение слуха, используйте средства защиты от шума во время работы / тестирования.

краткое руководство PY X-M(A)-05/ PY X-M(A)-10 PY X-L-15/ PY X-LA-15
02/2022 10/10 086050003
ru
Подключение к электросети (Панель в нижней части)
PY X-MA-05/ PY X-MA-10/ PY X-LA-15
PY X-M-05/ PY X-M-10/ PY X-L-15 (CPR)
Переменный ток
Постоянный ток
Регулятор громкости
Переключатель звуковых тонов
Регулятор громкости
Подключение рабочего напряжения
Переключатель
звуковых тонов
Подключение ра-
бочего напряжения
излучателя звука
Подключение рабо-
чего напряжения
лампы-вспышки
Настройка частоты вспышек
Переключатель S1 на панели в колпаке
устанавливает частоту вспышек, см. таб-
лицу ниже.
Подключение рабочего напряжения
излучателя звука
Подключение рабо-
чего напряжения
лампы-вспышки
S2/ S3: Настройка для совместного/ раздельного управления лампы-вспышки/ излучателя звука
(смотри цифровое руководство по эксплуатации, www.pfannenberg.com/manuals)
1 Гц
0,75 Гц
*
0,5 Гц
0,1 Гц
*Заводская установка
Настройка звуковых тонов (PY X-MA-05, PY X-MA-10/ PY X-LA15)
Установить положения переключателей S1 на панели подключения следующим образом.
2
Пилообразный
DIN 33404-3 (аварийный
сигнал) PFEER PTAP
161
Постоянный
тон
9
Повышающийся тон
Пожарная тревога
UK BS5839-1
162
Прерывистый
тон
*
131
Переменный тон
UK BS5839-1, Пожарная
тревога, железнодорож-
ный переезд
163
Прерывистый
тон
160
Постоянный тон (гудок)
164
Повышаю-
щийся тон
*Заводская установка
перем. тока:
пост. тока:
перем. тока:
пост. тока:
перем. тока:
пост. тока:
