Pkm KS109-M User manual

1
TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Bedienungsanleitung
Instruction Manual
Kühlschrank
inkl. Gefrierfach
Fridge
Incl. Freezer Compartment
KS109-M
Deutsch
Seite
2
English
Page
48

2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie
sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben.
Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen.
Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren
Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit
übergeben.
Inhalt
Inhalt....................................................................................................................................2
1. Sicherheitshinweise ........................................................................................................3
2. Klimaklassen...................................................................................................................8
3. Installation.......................................................................................................................8
3.1 Wahl des Standorts...................................................................................................8
3.2 Raumbedarf und Belüftung................................................................................9
3.2.1 Raumbedarf............................................................................................................9
3.2.2 Belüftung..............................................................................................................10
3.3 Gerät ausrichten .....................................................................................................12
3.3 Gerät ausrichten .....................................Fehler! Textmarke nicht definiert.
3.4 Wechsel des Türanschlags .....................................................................................13
4. Bedienung......................................................................................................................23
4.1 Temperatureinstellung (Thermostateinstellung): Kühlbereich.........................23
4.2 Temperatureinstellung (Thermostateinstellung): Gefrierbereich .....................26
4.3 Betriebsparameter ..................................................................................................27
4.4 Stromausfall ............................................................................................................27
4.5 Der Kühlbereich.....................................................................................................27
4.5.1 Glasablage ............................................................................................................29
4.5.2 Türablagen ...........................................................................................................29
4.5.3 Gemüseschublade ...............................................................................................30
4.6 Der Gefrierbereich.................................................................................................30
4.7 Hilfreiche Tipps/Energie sparen .........................................................................31
4.8 Bedeutung der *-Kennzeichnung von Gefrierbereichen...................................33
4.9 Lagerung von Lebensmitteln................................................................................34
5. Reinigung und Pflege...................................................................................................38
5.1 Abtauen ...................................................................................................................39

3
5.2 Austausch des Leuchtmittels.................................................................................39
6. Problembehandlung.....................................................................................................40
7. Außerbetriebnahme .....................................................................................................42
8. Technische Daten.........................................................................................................43
9. Entsorgung....................................................................................................................44
10. Garantiebedingungen ................................................................................................45
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details
von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall
dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen
Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres
Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist
somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen
und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen
Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
EG-KONFORMITÄTSERKLÄRUNG
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen
harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkauf angefordert werden.
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE DAS
GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN SIE SICH,
DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES GERÄTES
GELESEN UND VERSTANDEN WURDE.
1. Sicherheitshinweise
Lesen Sie vor der ersten Benutzung des Geräts die gesamten
Sicherheitshinweise gründlich durch.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die
Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer
Gesundheit und im schlimmsten Fall zum Tod führen.

4
GEFAHR!verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für
Leben und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren oder
kleineren Verletzungen führen kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge
hat.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in)
durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kühlen von Lebensmitteln in einem
Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist,
das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

5
GEFAHR!
1. Eine Nichtbeachtung der Anweisung in dieser Bedienungsanleitung gefährdet das Leben
und die Gesundheit des Gerätebetreibers und/oder kann das Gerät beschädigen.
2. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das
Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.
3. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht
ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät
erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.
4. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder
einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft
(Elektrotechniker/-in) ausgetauscht werden.
5. Benutzen Sie zum Ziehen des Netzsteckers niemals das Netzanschlusskabel. Ziehen Sie
immer am Netzstecker selbst, um das Gerät von der Stromversorgung zu trennen.
STROMSCHLAGGEFAHR!
6. Berühren Sie den Netzanschlussstecker, den Netzschalter oder elektrische Komponenten
niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR!
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder der von Personenschäden.
1. Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a betrieben. Das
Kältemittel R600a ist brennbar. Deshalb ist es unbedingt erforderlich, dass keine
Systemteile des Kühlkreislaufs während des Betriebs oder Transports des Geräts
beschädigt werden.
2. Sollte ein Systemteil Beschädigungen aufweisen, darf sich das Gerät auf keinen Fall in
der Nähe von Feuer, offenem Licht und Funkenbildungen befinden. Nehmen Sie in
einem solchen Fall sofort Kontakt zu Ihrem Kundendienst auf.
3. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:
a) Öffnen Sie alle Fenster zur Belüftung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht die
Bedienelemente des Geräts.
c) Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
d) Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas
entflammen.
4. Halten Sie alle Teile des Geräts fern von Feuer und sonstigen Zündquellen, wenn Sie das
Gerät entsorgen oder außer Betrieb nehmen.
5. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder Sprühdosen mit
brennbaren Treibmitteln in dem Gerät, da ansonsten zündfähige Gemische zur Explosion

6
gebracht werden können.
6. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung
(Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen.
ERSTICKUNGSGEFAHR.
7. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle
Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.
8. Betreiben Sie das Gerät nur mit 220~240V/50Hz/AC. Alle Netzanschlussleitungen, die
Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) ausgewechselt werden. Verwenden Sie zum Anschluss des Geräts
an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder
Verlängerungskabel.
9. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdete und
ausschließlich dem Gerät zugewiesene Sicherheitssteckdose. Anderenfalls kann es zu
gefährlichen Unfällen oder einer Beschädigung des Geräts kommen. Das Gerät muss
ordnungsgemäß geerdet sein.
10.Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder
durch das Bewegen des Geräts beschädigt wird.
11.Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild
angegebenen Werten entsprechen.
12.Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts
ausgestattet sein.
13.Nehmen Sie keine Veränderungen an dem Gerät vor.
14.Schalten Sie vor dem Aufbau und Anschluss des Geräts unbedingt den Strom ab.
GEFAHR EINES TÖDLICHEN STROMSCHLAGS!.
15.Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der
Stromversorgung.
16.Benutzen Sie keine elektrischen Geräte im Inneren des Geräts, es sei denn, diese werden
vom Hersteller Ihres Kühlgeräts empfohlenen.
17.Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr Gerät.
18.Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser / Regen in Kontakt
kommt, damit die Isolierungen der Elektrik keinen Schaden nehmen.
19.Stellen Sie keinen Wasserkocher und keine Vasen auf das Gerät. Die Isolierung der
Elektrik Ihres Geräts kann ansonsten durch verschüttetes oder überkochendes Wasser
nachhaltig beschädigt werden.
20.Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutauen oder zu reinigen. Der
Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss
auslösen. STROMSCHLAGGEFAHR!
21.Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe
Gegenstände, um Eisablagerungen zu entfernen. Durch dadurch resultierende
Beschädigungen des Innenraums droht STROMSCHLAGGEFAHR!
22.Kinder dürfen niemals mit dem Gerät spielen.

7
23.Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des Geräts darauf, dass
keine Kinder in das Innere des Geräts gelangen können. Beachten Sie die dafür
relevanten Sicherheitshinweise 1. und 4. unter AUßERBETRIEBNAHME, endgültige.
24.Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.
VORSICHT!
1. Stellen oder legen Sie niemals kohlensäurehaltige Getränke in die Niedrigtemperatur-
Bereiche des Geräts (Gefrierteil / Gefrierfach), da diese dort explodieren können.
2. An der Rückseite des Geräts befinden sich der Kondensator und der Kompressor. Diese
Bestandteile können während der normalen Benutzung des Geräts eine hohe Temperatur
erreichen. Schließen Sie das Gerät entsprechend der in dieser Bedienungsanleitung
aufgeführten Anweisungen an. Eine unzureichende Belüftung beeinträchtigt den
ordnungsgemäßen Betrieb des Geräts und beschädigt das Gerät. Decken Sie die
Ventilationsöffnungen niemals ab.
3. Berühren Sie die stark gekühlten Oberflächen des Geräts nicht mit nassen oder feuchten
Händen, da ansonsten Ihre Haut an den Oberflächen festkleben kann.
HINWEIS!
1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie
es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Kippen Sie das Gerät nicht über einen Winkel von 450hinaus.
3. Falls das Gerät in einer horizontalen Position transportiert wird, kann Öl aus dem
Kompressor in den Kühlkreislauf gelangen.
4. Lassen Sie das Gerät für mindestens 4-6 Stunden aufrecht stehen, bevor Sie es an die
Stromversorgung anschließen, damit das Öl in den Kompressor zurückfließen kann.
5. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die
Scharniere beschädigen.
6. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen
werden.
7. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall,
es noch einmal einpacken und transportieren zu müssen.
8. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an
ihren dafür vorgesehenen Stellen befinden.
9. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als
Standfläche oder Stütze.
10.Stellen oder legen Sie keine heißen Flüssigkeiten und heißen Lebensmittel in das Gerät.
11.Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für
einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
12.Das Typenschild darf niemals unleserlich gemacht oder gar entfernt werden! Falls das
Typenschild unleserlich gemacht oder entfernt wurde, entfällt jeglicher

8
Garantieanspruch.
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND BEWAHREN SIE
DIESE SICHER AUF.
Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für
Personen- oder Materialschäden übernommen.
2. Klimaklassen
Welcher Klimaklasse Ihr Gerät unterliegt, entnehmen Sie bitte dem Kapitel TECHNISCHE
DATEN. Die Angaben dort gewähren einen zuverlässigen Betrieb Ihres Geräts entsprechend
der Angaben der folgenden Tabelle.
KLIMAKLASSE
UMGEBUNGSTEMPERATUR
SN
+100→+320 C
z.B. ungeheizter Keller
N
+160→+320 C
Wohntemperaturbereich
ST
+160→+380 C
Wohntemperaturbereich
T
+160→+430 C
Wohntemperaturbereich
3. Installation
3.1 Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts im Kapitel ENTSORGUNG.
2. Das Zubehör Ihres Geräts ist möglicherweise gegen Beschädigungen durch den
Transport gesichert (Klebebänder etc.). Entfernen Sie solche Klebebänder äußerst
vorsichtig. Entfernen Sie mögliche Rückstände der Klebebänder nur mit einem feuchten
Tuch und etwas handwarmem Wasser sowie einem milden Reinigungsmittel (s.a. Kapitel
REINIGUNG UND PFLEGE). Entfernen Sie keinesfalls irgendwelche Bestandteile der
Rückwand des Geräts!
3. Bauen Sie das Gerät an einer geeigneten Stelle mit einem angemessenen Abstand zu
extremen Hitze- oder Kältequellen auf.
4. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät
selbst keine Beschädigungen aufweisen.
5. Wählen Sie für den Aufbau einen trockenen und gut belüfteten Raum.
6. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
7. Die Türen müssen sich komplett und ungehindert öffnen lassen.

9
8. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf.
Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau.
9. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
10.Das Typenschild befindet sich im Gerät oder außen an der Rückwand.
3.2 Raumbedarf und Belüftung
Beachten Sie die Angaben für eine ordnungsgemäße Belüftung des Gerätes.
3.2.1 Raumbedarf
RAUMBEDARF DES GERÄTES BEI GESCHLOSSENER TÜR
A=TIEFE /B=BREITE /C=TIEFE
A
B
C
850 mm
550 mm
580 mm
RAUMBEDARF DES GERÄTES BEI GEÖFFNETER TÜR
Beachten Sie bitte den zusätzlichen vorderen und seitlichen Platzbedarf der
geöffneten Tür(en) entsprechend des Türöffnungswinkels Ihres Gerätes; s. Abb.
unten.

10
B1 =BREITE /C1 =TIEFE
B1
C1
Türöffnungswinkel
mind. 1100 mm
mind. 1160 mm
mind. 135°
3.2.2 Belüftung
Achten Sie auf eine ordnungsgemäße Belüftung des Gerätes.
MINDESTABSTÄNDE FÜR EINE ORDNUNGSGEMÄßE BELÜFTUNG
Rückseite ↔ Wand
mind. 20 mm
Beide Seiten ↔ Möbelstück / Wand
mind. 20 mm
Kopffreiheit
mind. 100 mm

11
RAUMBEDARF DES GERÄTES INKL.DER MINDESTABSTÄNDE FÜR EINE
ORDNUNGSGEMÄßE BELÜFTUNG BEI GESCHLOSSENER TÜR:
A=HÖHE /B=BREITE /C=TIEFE
A
B
Höhe
D
mind. 950 mm
mind. 590 mm
mind. 600 mm
Wand
RAUMBEDARF DES GERÄTES INKL.DER MINDESTABSTÄNDE FÜR EINE
ORDNUNGSGEMÄßE BELÜFTUNG BEI GEÖFFNETER TÜR:

12
B1=BREITE /C1 =TIEFE
B 1
C 1
Türöffnungswinkel
mind. 1120 mm
mind. 1180 mm
mind. 135°
Beachten Sie bitte den zusätzlichen vorderen und seitlichen Platzbedarf der geöffneten
Tür(en) entsprechend des Türöffnungswinkels Ihres Gerätes (C).
Um eine optimale Effizienz des Gerätes zu ermöglichen, empfiehlt der Hersteller folgende
Mindestabstände:
Rückseite ↔ Wand
mind. 50 mm /
Beide Seiten ↔ Möbelstück / Wand
mind. 50 mm
Kopffreiheit
mind. 100 mm
Diese Angaben können unterschritten werden, jedoch kann sich der Stromverbrauch
dadurch erhöhen.
3.3 Gerät ausrichten
❖Verwenden Sie zur ordnungsgemäßen Ausrichtung des Gerätes und zur Gewährleistung
der Luftzirkulation in den unteren Bereichen die verstellbaren Standfüße bzw. den

13
verstellbaren Standfuß
1
. Sie können die Standfüße mittels eines geeigneten
Schraubenschlüssels einstellen.
Abb. ähnlich: Abb. dient ausschließlich als Beispiel
Für den ordnungsgemäßen Betrieb, muss sich das Gerät in einer stabilen und ebenen
Position befinden. Damit das Gerät nicht wackelt müssen die Standfüße fest auf dem
Boden stehen. Justieren Sie die Standfüße bzw. den Standfuß dementsprechend. Der feste
Kontakt der Standfüße mit dem Boden stellt außerdem sicher, dass das Gerät nicht
vibrieren oder sich bewegen kann.
Das Gerät muss ordnungsgemäß ausgerichtet sein, da ansonsten die Tür und die
Türdichtungen nicht richtig anliegen.
HINWEIS! Jegliche Schäden am Gerät, die durch eine nicht
ordnungsgemäße Belüftung entstehen, unterliegen weder der Garantie
noch der Gewährleistung.
3.4 Wechsel des Türanschlags
WARNUNG! Schalten Sie das Gerät vor dem Wechsel des Türanschlags aus
und ziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR!
VORSICHT! Führen Sie den Wechsel des Türanschlags mit mindestens zwei
Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die
an dem Gerät arbeitet, Schaden zufügen. Kippen Sie das Gerät nicht über einen
Winkel von 450hinaus.
HINWEIS! Kontaktieren Sie eine qualifizierte Fachkraft, falls Sie einen Wechsel
des Türanschlags wünschen. Führen Sie den unten beschriebenen Arbeitsablauf
1
Ausstattung abhängig vom Modell.

14
nur dann durhc, wenn Sie dafür ausreichend qualifiziert sind.
HINWEIS! Richten Sie die Türen ordnungsgemäß aus, bevor Sie beim Umbau
die Scharniere fest anziehen. Die Dichtungen müssen ordnungsgemäß anliegen.
HINWEIS! Kippen Sie das Gerät nicht über einen Winkel von 45° hinaus.
VORBEREITENDE MAßNAHMEN
➢Leeren Sie das Gerät vorher.
➢Entfernen Sie wenn möglich alle Türablagen, Glasablagen und Schubladen aus dem
Gerät, damit diese nicht beschädigt werden.
➢Sie müssen das Gerät kippen, um die Gerätetür abnehmen zu können. Lehnen Sie dabei
das Gerät immer gegen eine feste unverrückbare Fläche, damit das Gerät während der
Arbeitsschritte nicht wegrutschen kann.
➢Legen Sie das Gerät niemals flach hin, da Sie dadurch das Kühlsystem beschädigen
können.
➢Alle entfernten Teile müssen für die Neuinstallation der Türen sicher aufbewahrt werden.
➢Heben Sie die Türen immer vorsichtig ab. Verwahren Sie die Türen an einem Ort, an
dem Sie nicht beschädigt werden kann.

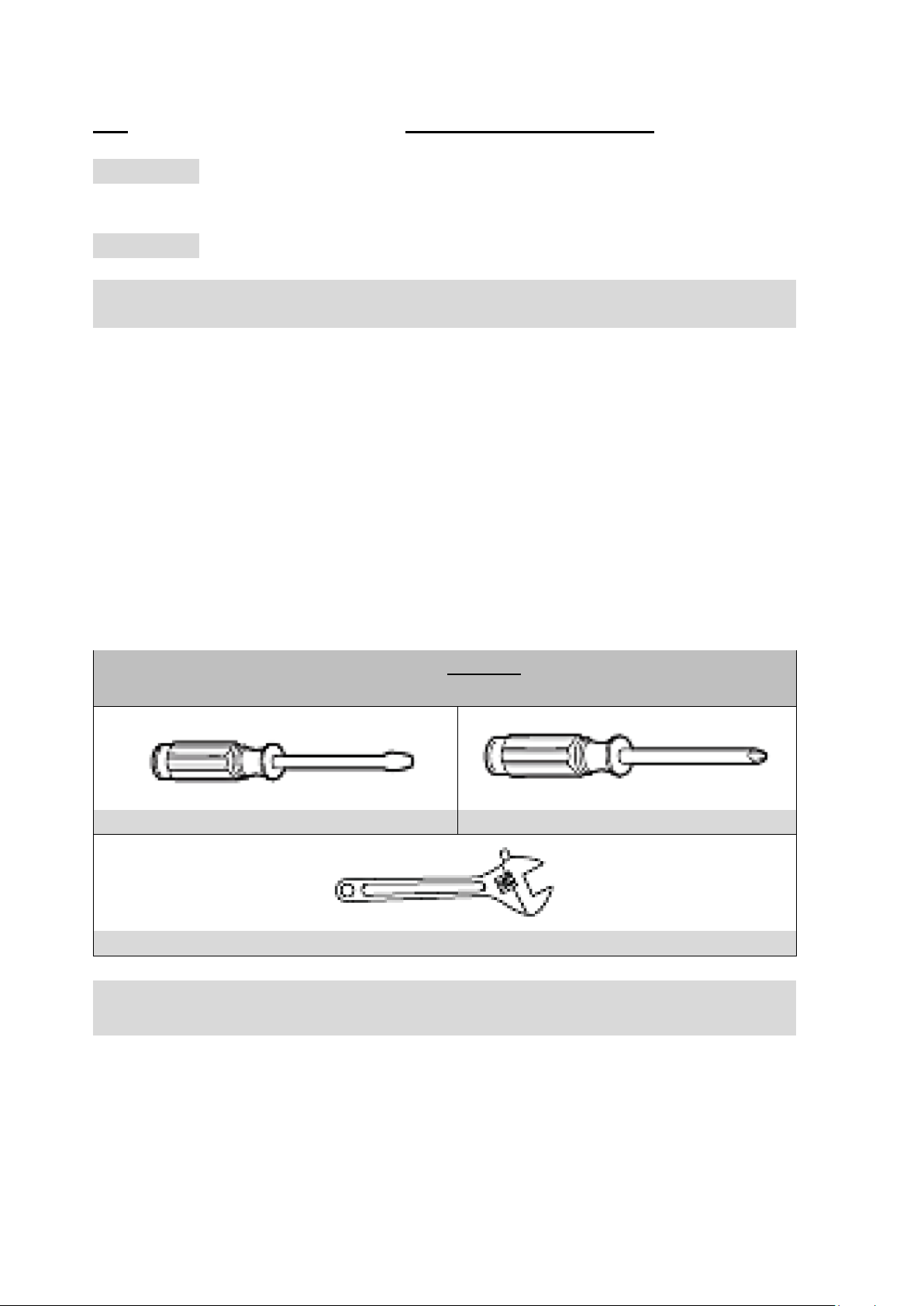

BENÖTIGTE WERKZEUGE (NICHT IM LIEFERUMFANG
ENTHALTEN)
FLACHKOPFSCHRAUBENDREHER
KREUZSCHLITZSCHRAUBENDREHER
SECHSKANTSCHRAUBENSCHLÜSSEL
TÜRANSCHLAGSWECHSEL
1. Trennen Sie das Gerät von der Stromversorgung (Netzstecker ziehen).
2. Öffnen Sie die Gerätetür (während das Gerät aufrecht steht) und entnehmen Sie,
soweit möglich, die Glasablagen, türablagen, Schublagen etc. aus dem Gerät.
3. Schließen Sie die Gerätetür.
4. Entfernen Sie die beiden Schrauben (1) an der hinteren Seite der oberen

15
Geräteabdeckung (2) mit Hilfe eines Schraubendreher; s. Abb.unten.
1
SCHRAUBEN
2
OBERE GERÄTEABDECKUNG
Pfeil
RÜCKSEITE DES GERÄTES
5. Um Zugriff auf das obere Türscharnier (3) zu erhalten, müssen Sie die obere
Geräteabdeckung (2) entfernen; s. Abb. unten. Legen Sie die Abdeckung beiseite.
2
OBERE GERÄTEABDECKUNG
3
OBERES TÜRSCHARNIER
6. Schrauben Sie das obere Türscharnier (3) vorsichtig ab; s.Abb. unten. Halten Sie
währenddessen die Gerätetür mit der Hand fest, damit sie nicht herabfällt.

16
3
OBERES TÜRSCHARNIER
7. Heben Sie die Gerätetür an un entnehmen Sie sie vorsichtig; s. Abb. unten. Legen Sie
die Gerätetür mit der Außenverkleidung nach oben auf eine glatte Oberfläche, damit sie
nicht beschädigt wird.
8. Schrauben Sie das untere Türscharnier (5) der Gefrierfachtür (4) vorsichtig ab; s. Abb.
unten. Legen Sie die Gefrierfachtür mit der Außenverkleidung nach oben auf eine glatte
Oberfläche, damit sie nicht beschädigt wird.

17
4
GEFRIERFACHTÜR
5
UNTERES TÜRSCHARNIER DER GEFRIERFACHTÜR
9. Schrauben Sie die Türfeststeller (6) von der linken Seite des Gefrierfachs ab und
installieren Sie ihn wieder auf der rechten Seite des Gefrierfachs; s. Abb. unten.
6
TÜRFESTSTELLER
10.Entfernen Sie die Scharnierlochabdeckung (7) von der linken Seite des Gefrierfachs
und installieren Sie sie wieder auf der rechten Seite des Gefrierfachs; s. Abb. unten.

18
7
SCHARNIERLOCHABDECKUNG
7a
SCHARNIERLOCH
11. Drehen Sie die Gefrierfachtür, sodass sich die Scharnierseite der Gefrierfachtür
links befindet.
12.Richten Sie die Gefrierfachtür (4) ordnungsgemäß auf der linken Seite des Gerätes aus
und befestigen Sie sie mit dem unteren Türscharnier (5); s. Abb. unten.
13.Schließen Sie die Gefrierfachtür ordnungsgemäß.
HINWEIS! Richten Sie die Gefrierfachtür ordnungsgemäß aus, bevor Sie das
Scharnier fest anziehen. Die Dichtung muss ordnungsgemäß anliegen.
4
GEFRIERFACHTÜR
5
UNTERES TÜRSCHARNIER DER GEFRIERFACHTTÜR
14.Es ist notwendig, dass das Gerät nach hinten gekippt wird. Lehnen Sie das Gerät

19
dabei gegen eine feste und unverrückbare Fläche, damit es nicht wegrutschen kann.
Kippen Sie das Gerät nicht über einen Winkel von 45° hinaus.
15.Schrauben Sie das untere Türscharnier (8) und die verstellbaren Standfüße (9) ab; s.
Abb unten.
16.Falls die Schraube (X) vorhanden ist. (s. Abb. unten), entfernen Sie sie.
8
UNTERES TÜRSCHARNIER
9
VERSTELLBARE STANDFÜßE
X
FALLS DIESE SCHRAUBE VORHANDEN IST,ENTFERNEN SIE SIE.
17. Schrauben Sie die Scharnierachse (10) des unteren Türscharniers (8) ab (gegen den
Uhrzeigersinn und entnehmen Sie sie; s. Abb. unten.
18.Drehen Sie das untere Türscharnier um 180°
19.Installieren Sie nun die Scharnierachse (10) wieder am unteren Türscharnier (8a /
mit dem Uhrzeigersinn); s. Abb. unten.
8
UNTERES TÜRSCHARNIER
8 a
UNTERES TÜRSCHARNIER (GEDREHT UM 180°)

20
10
SCHARNIERACHSE
20.Richten Sie das untere Türscharnier (8a) ordnungsgemäß an den Löchern auf der
linken unteren Seite des Gerätes aus und schrauben Sie es fest; s. Abb. unten.
21.Installieren Sie die Standfüße (9) wieder ordnungsgemäß; s. Abb unten.
8
UNTERES TÜRSCHARNIER (GEDREHT UM 180°)
9
VERSTELLBARE STANDFÜßE
22.Richten Sie das Gerät wieder vorsichtig auf. Achten Sie auf einen festen Stand.
23.Nehmen Sie die Türdichtung der Gerätetür ab. Drehen Sie die Dichtung um 180°
und befestigen Sie sie ordnungsgemäß wieder an der Tür; s. Abb. unten.
11
TÜRDICHTUNG (UM 180° DREHEN)
