PLG JOLLY SQUARE User manual

JOLLY SQUARE
MANUALE D’USO | USER MANUAL
OUTDOOR - GRAZING LIGHTS
IP67
110gr

2
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
JOLLY SQUARE
MANUALE D’USO USER MANUAL
ATTENZIONE |WARNING
Sovratensioni provenienti dalla rete elettrica di alimentazione
dell’impianto/apparecchi o di origine elettrostatica (ESD)
provenienti dall’ambiente , possono danneggiare in maniera
irreversibile gli apparecchi a LED. Si consiglia quindi l’installazione
di un dispositivo di protezione dalle sovratensioni sull’impianto
elettrico che attenua l’intensità di questi fenomeni
Overvoltages from the power supply of the system / devices or of
electrostatic origin (ESD) from the environment, can irreversibly
damage the LED luminaires. It is therefore advisable to install a
protective device against overvoltages on the electrical system
which attenuates the intensity of these phenomena
••
Tenere lontano da sostanze chimiche aggressive
•Keep away from aggressive agents •
Il sistema di connessione deve avere un grado di protezione IP
uguale o superiore al grado di protezione IP del prodotto
•The connection system must be equal to or greater than the IP
rating of the spotlights.
•
•Prima di procedere alla installazione o alla manutenzione del
presente dispositivo è necessario disattivare sempre l’energia
elettrica;
•Before proceeding with the installation or maintenance of this
device, you must always turn off the electricity;
La ditta Professional Lighting Genius declina ogni responsabilità
per danni causati da un proprio prodotto montato in modo non
conforme alle istruzioni.
•The company Professional Lighting Genius assumes no
responsability for damages caused by its own product installed
not in accordance to instructions.
•
La ditta Professional Lighting Genius declina ogni responsabilità
qualora l’installazione non avvenga secondo le norme vigenti;
•The company Professional Lighting Genius disclaims any
liability if the installation is not done according to applicable
regulations;
•
In nessun caso l’apparecchio deve essere ricoperto da materiali
termoisolanti o simili;
•Under no circumstance must this product be covered •
Modifiche o manomissioni del prodotto possono rendere
l’apparecchio pericoloso e annullano ogni condizione di garanzia;
•Modifications or tampering of the product can make the device
dangerous and will invalidate any warranty condition;
•
Tutte le operazioni di installazione o di manutenzione devono
essere effettuate da personale tecnico specializzato;
•All installation or maintenance must be performed by qualified
personnel;
•
L’impianto va alimentato solo dopo il collegamento;
•The plant should be operated only after connecting; •
Leggere e conservare le seguenti istruzioni Read and store following instructions

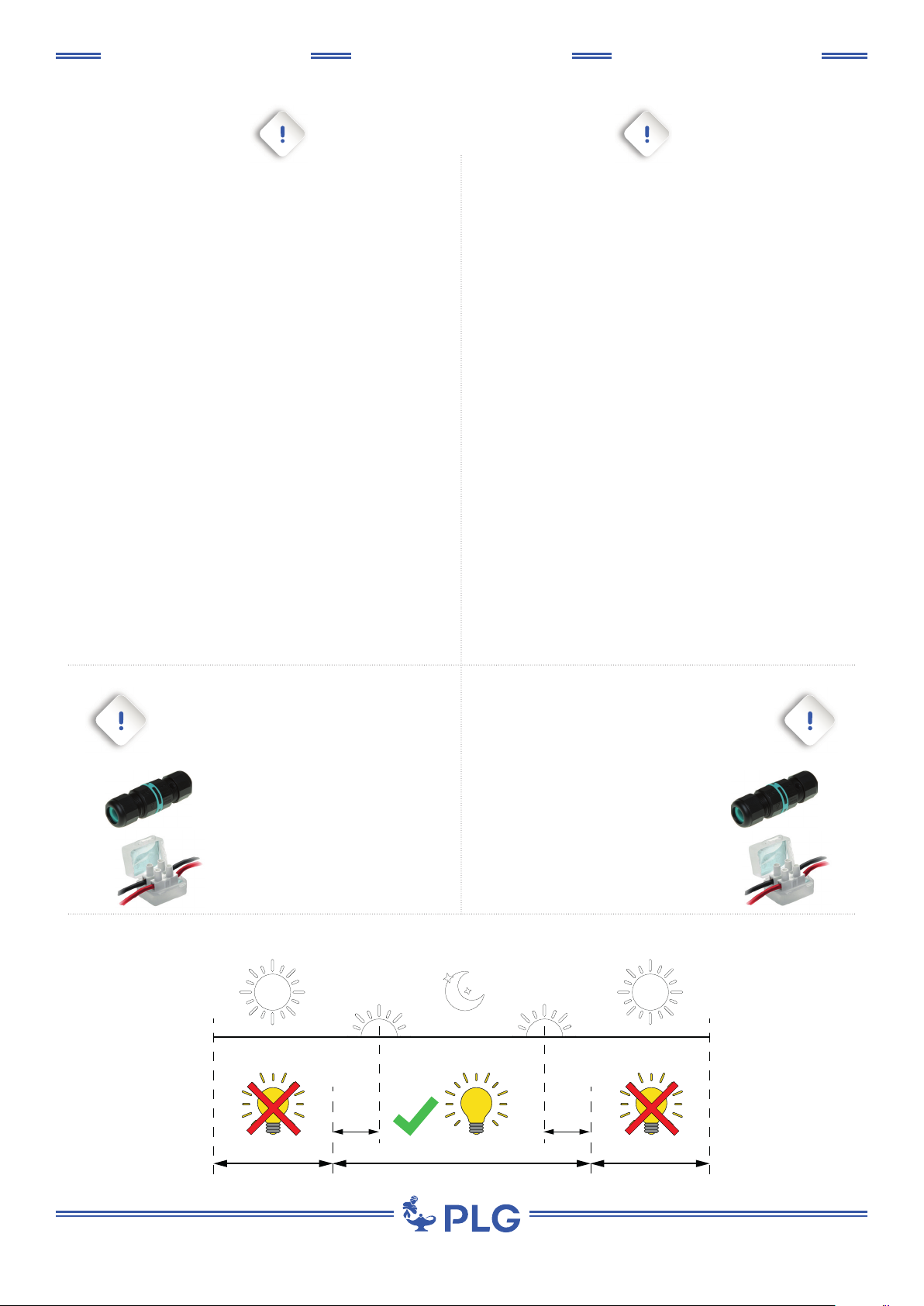

ATTENZIONE
Per evitare infiltrazioni di acqua e la formazione di
condensa utilizzare giunti preriempiti in gel, nastro
autoagglomerante o giunto circolare di connessione
IP68 ( CONET1 ) nell’ effettuare il collegamento.
WARNING
To avoid water infiltrations, carry out the connection
with pre-filled gel joints, self amalgamating scotch
or IP68 circular joint connector ( CONET1 )
CONET1
Giunto circolare di connessione IP68
( venduto separatamente )
CONET1
IP68 circular joint connector
( sold separately )
Giunto preriempito in gel
( venduto separatamente )
Pre-filled gel joints
( sold separately )
30’
min.
30’
min.
PERIODO DI ACCENSIONE GIORNALIERO AMMESSO / ALLOWED DAILY OPERATION PERIOD

3
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
DATI TECNICI | TECHNICAL DATA
POTENZA MASSIMA / POWER MAX : 2W - 500mA
1 power LED
NUMERO DI LED / LED QUANTITY :
70 - 80 - 90 - >90 INDICE RESA CROMATICA / CRI :
-20°C +40°C
TEMPERATURA DI UTILIZZO
WORKING TEMPERATURE :
con cassaforma / with outercase
FISSAGGIO / FIXING :
III CLASSE / CLASS :
110g PESO / WEIGHT :
IP67 GRADO DI PROTEZIONE IP / IP RATE :
Non incluso / Not included ALIMENTATORE / DRIVER :
COLORE DEL LED (K)
LED COLOUR (K) :
5500° - 4000° - 3000° - 3000° CRI90 - 2700° - AMBER - RED - GREEN - BLUE
MATERIALE E FINITURA
MATERIAL AND FINISH :
JOLLY SQUARE
MANUALE D’USO USER MANUAL
Corpo e testa in alluminio anodizzato
Body and head in anodized aluminium
Grigio , Nero / Grey , Black
DIMENSIONI | DIMENSIONS
CODE : SG990
35
70
Ø33
42
14
70
42
14
Ø35 Ø33

4
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
L
N
GND +
-
+
-
+
-
+
-
L
N
GND
+
-
+
-
CONNESSIONI | CONNECTIONS
1Realizzare il cablaggio in assenza di tensione di rete.
Make the wiring in complete absence of line voltage.
2Collegare l’apparecchio all’alimentatore.
Connect the device to the driver.
3Collegare il driver alla rete.
Connect the driver to the electric network.
4Porre la rete sotto tensione.
Energize the network.
Alimentare l’impianto solo dopo il collegamento di tutti i faretti.
I singoli faretti LED vanno collegati in serie,
rispettando la polarità.
ATTENZIONE
The system must be fed only after all the spots
have been connected.
LED lights must be connected in series, respecting polarities.
WARNING
Schema di connessione in serie
per versione 350 / 500mA
Connection diagram
for 350 / 500mA version
Schema di collegamento diretto all’alimentatore
Direct connection diagram to power supply
JOLLY SQUARE
MANUALE D’USO USER MANUAL
Before proceeding please check the minimum and maximum number of leds
that can be powered with the driver you are using
Prima di procedere verificare il numero minimo e massimo
di leds collegabili all’alimentatore che si utilizza
ATTENZIONE - WARNING

5
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
ISTRUZIONI DI MONTAGGIO | ASSEMBLY INSTRUCTIONS
1 2 3
Never connect or disconnect the fixture
when the driver is energized.
Non collegare o scollegare l’apparecchio
con l’alimentatore sotto tensione.
ATTENZIONE - WARNING
Do not cover the device
Non coprire l’apparecchio
ATTENZIONE - WARNING
JOLLY SQUARE
MANUALE D’USO USER MANUAL
Collocare la controcassa nella posizione prescelta. Fare molta attenzione affinché a ridosso della parte inferiore della controcassa
vi sia l’opportuno strato di ghiaia di drenaggio di almeno 5cm.
Bloccare la cassaforma e realizzare un fondo di cemento. Prima di proseguire con l’installazione, attendere la completa
asciugatura del cemento.
Cospargere l’interno della controcassa e gli oring di gel lubrificante per cavi. Inserire il dispositivo all’interno della controcassa
dopo essersi assicurati che sia priva di materiale da costruzione.
Place the outer case in the selected position. Make sure that the bottom of the outer case is near to an appropriate drainage
gravel layer of at least 5cm.
Block the outer case and realize a lay of concrete. Before continuing with the installation, wait for the complete drying of the
concrete.
Sprinkle gel cable lubricant both inside the outercase and on the o-ring. Insert the device in the outer case and make sure there
is no excess building material.
1
2
3
