PLG SHARP User manual

SHARP
MANUALE D’USO | USER MANUAL
INDOOR - STATIC RECESSED
IP40
480gr
Ø100mm

2
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
SHARP
MANUALE D’USO USER MANUAL
100
3
Ø110
Ø110
100
3
POTENZA MASSIMA / POWER MAX : 18W - 500mA
1 power LED multichip
NUMERO DI LED / LED QUANTITY :
70 - 80 - 90 - >90 INDICE RESA CROMATICA / CRI :
10° OTTICHE DISPONIBILI / AVAILABLE OPTICS :
-20°C +40°C TEMPERATURA DI UTILIZZO / WORKING TEMPERATURE :
Con molle / with springs
FISSAGGIO / FIXING :
III CLASSE / CLASS :
480g PESO / WEIGHT :
IP40 GRADO DI PROTEZIONE IP / IP RATE :
Non incluso / Not included ALIMENTATORE / DRIVER :
COLORE DEL LED (K) / LED COLOUR (K) :5000° - 4000° - 3000° - 3000° CRI90 - 2700°
Bianco , Grigio , Nero / White , Grey , Black
MATERIALE E FINITURA
MATERIAL AND FINISH :
Corpo in alluminio anodizzato , flangia in alluminio verniciato
Body in anodized aluminium , flange in painted aluminium

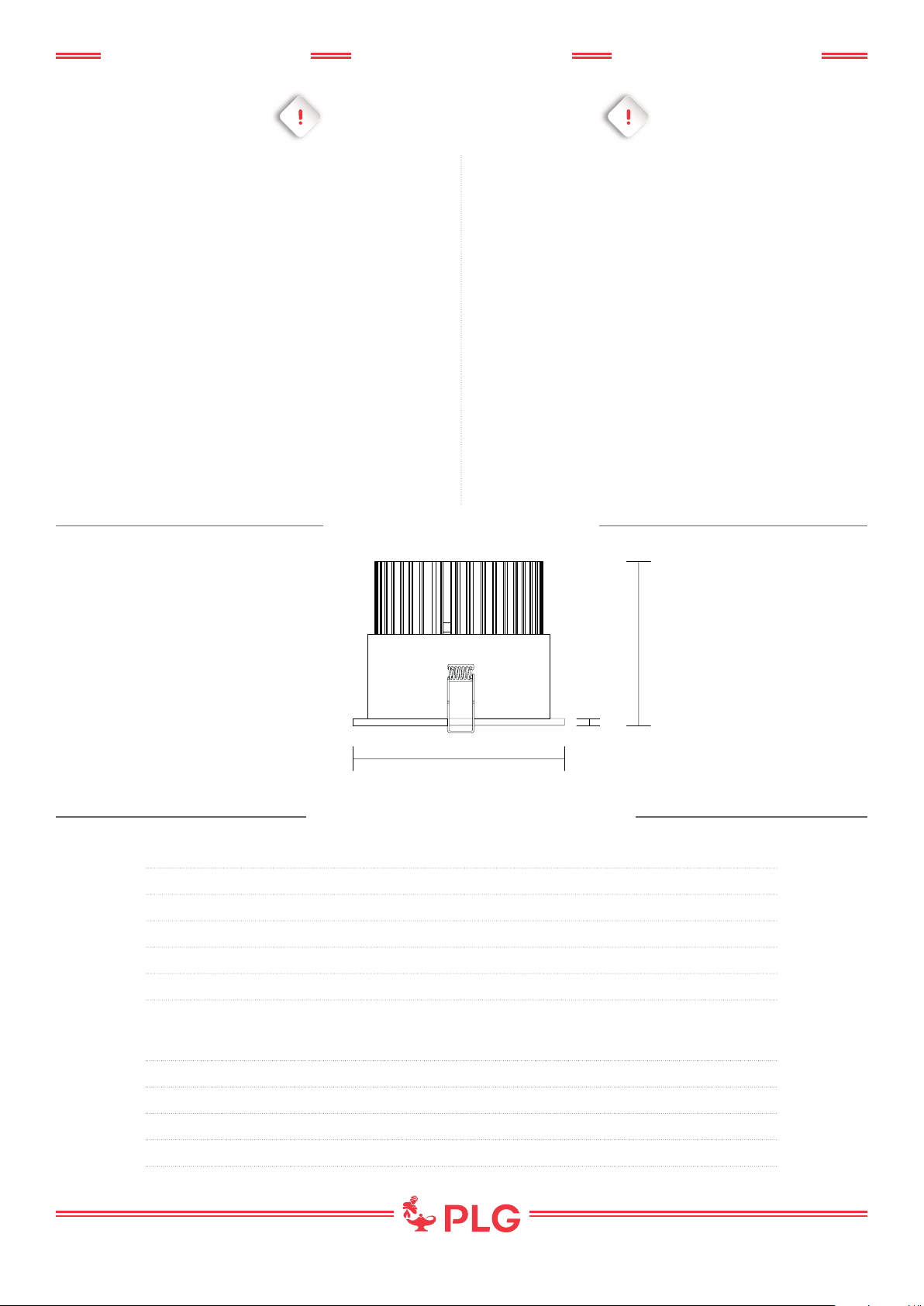

ATTENZIONE | WARNING
DIMENSIONI | DIMENSION
DATI TECNICI | TECHNICAL DATA
Sovratensioni provenienti dalla rete elettrica di alimentazione dell’impianto/
apparecchi o di origine elettrostatica (ESD) provenienti dall’ambiente ,
possono danneggiare in maniera irreversibile gli apparecchi a LED.
Si consiglia quindi l’installazione di un dispositivo di protezione dalle
sovratensioni sull’impianto elettrico che attenua l’intensità di questi
fenomeni
•Overvoltages from the power supply of the system / devices or of
electrostatic origin (ESD) from the environment, can irreversibly damage
the LED luminaires. It is therefore advisable to install a protective device
against overvoltages on the electrical system which attenuates the
intensity of these phenomena
•
Tenere lontano da sostanze chimiche aggressive
•Keep away from aggressive agents •
•Prima di procedere alla installazione o alla manutenzione del presente
dispositivo è necessario disattivare sempre l’energia elettrica;
•Before proceeding with the installation or maintenance of this device, you
must always turn off the electricity;
La ditta Professional Lighting Genius declina ogni responsabilità per
danni causati da un proprio prodotto montato in modo non conforme alle
istruzioni.
•The company Professional Lighting Genius assumes no responsability
for damages caused by its own product installed not in accordance to
instructions.
•
La ditta Professional Lighting Genius declina ogni responsabilità
qualora l’installazione non avvenga secondo le norme vigenti;
•The company Professional Lighting Genius disclaims any liability if the
installation is not done according to applicable regulations;
•
In nessun caso l’apparecchio deve essere ricoperto da materiali
termoisolanti o simili;
•Under no circumstance must this product be covered •
Modifiche o manomissioni del prodotto possono rendere l’apparecchio
pericoloso e annullano ogni condizione di garanzia;
•Modifications or tampering of the product can make the device dangerous
and will invalidate any warranty condition;
•
Tutte le operazioni di installazione o di manutenzione devono essere
effettuate da personale tecnico specializzato;
•All installation or maintenance must be performed by qualified personnel; •
L’impianto va alimentato solo dopo il collegamento;
•The plant should be operated only after connecting; •
Leggere e conservare le seguenti istruzioni Read and store following instructions

3
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
SHARP
MANUALE D’USO USER MANUAL
L
N
GND
+
-
+
-
+
-
+
-
L
N
GND
+
-
+
-
1Realizzare il cablaggio in assenza di tensione di rete.
Make the wiring in complete absence of line voltage.
2Collegare l’apparecchio all’alimentatore.
Connect the device to the driver.
3Collegare il driver alla rete.
Connect the driver to the electric network.
4Porre la rete sotto tensione.
Energize the network.
Alimentare l’impianto solo dopo il collegamento di tutti i faretti.
I singoli faretti LED vanno collegati in serie,
rispettando la polarità.
ATTENZIONE
The system must be fed only after all the spots
have been connected.
LED lights must be connected in series, respecting polarities.
WARNING
Schema di connessione in serie
per versione 350 / 500mA
Connection diagram
for 350 / 500mA version
Schema di collegamento diretto all’alimentatore
Direct connection diagram to power supply
Before proceeding please check the minimum and maximum number of leds
that can be powered with the driver you are using
Prima di procedere verificare il numero minimo e massimo
di leds collegabili all’alimentatore che si utilizza
ATTENZIONE - WARNING
CONNESSIONI | CONNECTION

4
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
ISTRUZIONI DI MONTAGGIO |ASSEMBLY INSTRUCTIONS
Praticare un foro di 100mm nella posizione prescelta.
Per inserire l’apparecchio nel foro praticato è necessario mantenere aperte le molle laterali.
Una volta inserito l’apparecchio le molle torneranno in posizione creando la resistenza necessaria affinchè il dispositivo
rimanga ben fissato senza l’ausilio di viteria. L’apparecchio può essere installato sia a soffitto sia a parete.
Make a 100mm hole in the selected position.
To insert the device in to the hole, it is necessary to pull the springs open outside.
Once the device is inserted, springs will go back in position and they will create the necessary strength for the device
to remain tight without the use of screws. The device can be installed either on the ceiling or wall.
1
2
3
1 2 3
Never connect or disconnect the fixture
when the driver is energized.
Non collegare o scollegare l’apparecchio
con l’alimentatore sotto tensione.
ATTENZIONE - WARNING
Do not cover the device
Non coprire l’apparecchio
ATTENZIONE - WARNING
SHARP
MANUALE D’USO USER MANUAL
