ponico PONI-S100-IVA User guide

1
IP Intelligent Video Analysis Camera
(PONI-S100-IVA&PONI-P100-IVA)
IP Camera＆VA Setup Manual
(日本語)
PONICO KOREA CORPORATION
PONICO CANADA ENTERPRISE CORPORATION

2
PONICOインテリジェントビデオ解析（IVA)カメラPONI-S100-IVA をお買い上げいただきありがと
うございます。本マニュアルは、PONI-S100-IVA の設定や操作を行う方を対象に説明していま
す。PONI-S100-IVAには、IPカメラとIVA（Intelligent Video Analysis）機能が内蔵されています。
従って設定方法も２通りに別れていますのでご理解の程、お願いいたします。本カメラが監視す
るシーンの設定区域内で異常な事象が発生しますと、それをただちに検知しイベントを警告する
アラームシステムを励起するアルゴリズムが組み込まれています。目的に応じた正しいセットアップ
をしていただくことにより、高い導入効果を期待できます。
カメラ・セットアップ条件
１．カメラの設置
カメラの設置は以下のガイドラインに従って行ってください。
a）カメラの設置高さ：２．５ｍ以上、１０ｍ以内
b）カメラの設置距離（感知領域：５ｍ以上、３０ｍ以内 ）
c）カメラで写る被写体の大きさ：画面の縦を１００％と仮定した場合、
高さ１０％未満及び高さ８０％以上の対象物では検知能力が落ちますので、
対象物が高さ１０％以上、８０％以下の範囲に入るようにカメラをセットしてください。
２．制 限
次のような場合、動体として誤検知することがあります。
a）背景が反射性の金属の場合。
ｂ）ガラス（ガラス張りのビルなど）の反射が背景にある場合。
ｃ）背景が水面の場合。
ｄ）暗闇の中で移動する円錐形の光。（車のヘッドライト等）
e）大雨、大雪、霧などで映像が不安定な時、または照明の変化とそれに
より影が変動する場合。
f）LINE, FENCE などの設定の境界部分において対象物が重なる場合。

3
（A) IP Camera 設定方法
１． Webブラウザ接続
１－１．IP 接続 ： Webブラウザから http:// 192.168.1.100 のようにカメラのIPアドレスを入力しますと
上の画面が出ます。 IDとPWを入力し Log-Inします。

4
2. VIEWER モード
２－１ AUDIO/MIC / OSD：音声出力、音声入力又はOSDの使用有無をチェックで決める。
２－２ FIT : 映像出力をViewer Sizeに合わしてくれます。
２－３ Video 1.Video 2 ：映像出力を選択します。Video Streamの設定をVideo１．２を別々
にしViewer用と録画用に分ける事が出来ます。
２－４ 画面キャプチャーは、JEPEG FileでSAVEします。
２－５ Full Screen は、全体画面になります。

5
3. ADMIN mode
３－１ Video 設定
３－１－１ STREAM 設定
Primary / Secondary ： Primaryは VIDEO1を設定します。 Secondaryは VIDEO2を設定します。
Codec ： H.264/MPEG4. Resolution：（VGA/QVGA）, Video Quality：ﾋﾞｯﾄﾚｰﾄ,(bps)
FPS : Frameﾚｰﾄを選択します。
３－２ Audio 設定
Enable ：音声を使用するかどうかをON/OFFで決める
Mode ： Full Duplex: 双方向で使用します。
Input Gain / Output Gain :入出力ボリュームを設定。

6
３－３ EVENT 設定
Notification ：Event発生時、情報の伝達方法を決める。（FTP か Mail）
Pre-alarm ：Event 発生する時点の前の何フレームを録画するかを設定する。
Post-alarm ： Event 発生する時点の後ろの何フレームを録画するかを設定する。
Notification Intev. ：Event 発生の伝達間隔の設定。
MOTION DETECTION REGION SETTING の詳細設定方法の説明は
ペイジ１０. （B）VA 設定をご参照ください。

7
4. USER 設定
Admin：管理者の PW を設定します。
ID：使用者の Admin/Replay/Viewer を指定し、資格を設定します。
User ：５名までの ID/PW を決めます。
５．Net Work 設定
５－１ IP Address Filtering ：接続を許可又は拒否する PC の IP アドレスのフィルタ設定です。
５－２ Server Setting ；カメラ Server Name、Control Port、Data Port を設定します。外部から接続するため
には Control Port 番号が必要です。

8

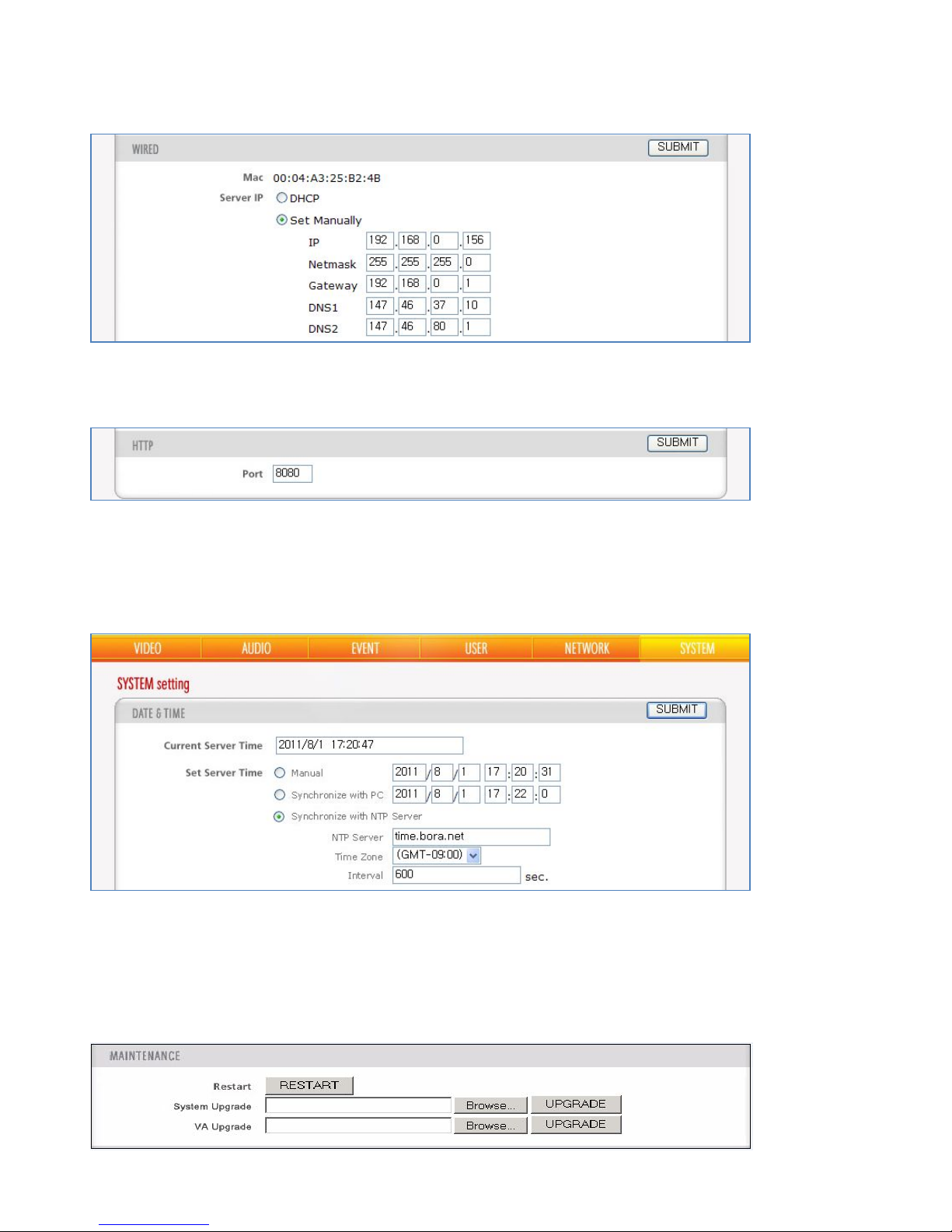

５－３ Wired Setting：有線ネットワーク設定
５－４ HTTP：HTTP Port 設定
６．SYSTEM Setting
６－１ DATE & TIME ： 日時と時間設定
Current Server Time ：現在のカメラの時間
Manual Setting ：手動で時間を入力する
Sync with PC ：PC時間に合わせる
Sync with NTP ：NTP Serverと時間を合わせる
６－２ Maintenance ：ファームウェア（F/W）アップグレード

9
Restart ：リセット
System Upgrade ：IPカメラ F/W アップグレード
VA Upgrade ： Video Analytic F/W アップグレード
６－３ System Log
System Log ：カメラの状況を表わします
Access Log ：使用者の接続状況を表わします
Event Log ：イベントの発生状況を表わします
以上 PONI-S100－IVA Web Viewer での IP カメラ設定のうち Event 設定以外の説明をしました。
次の VA （ Video Analysis ） 設定は、IP カメラでの Event 設定のうち、 MOTION DETECTION REGION
SETTING に関する 詳細説明です。

10
（B) VA（ Video Analysis ）設定方法

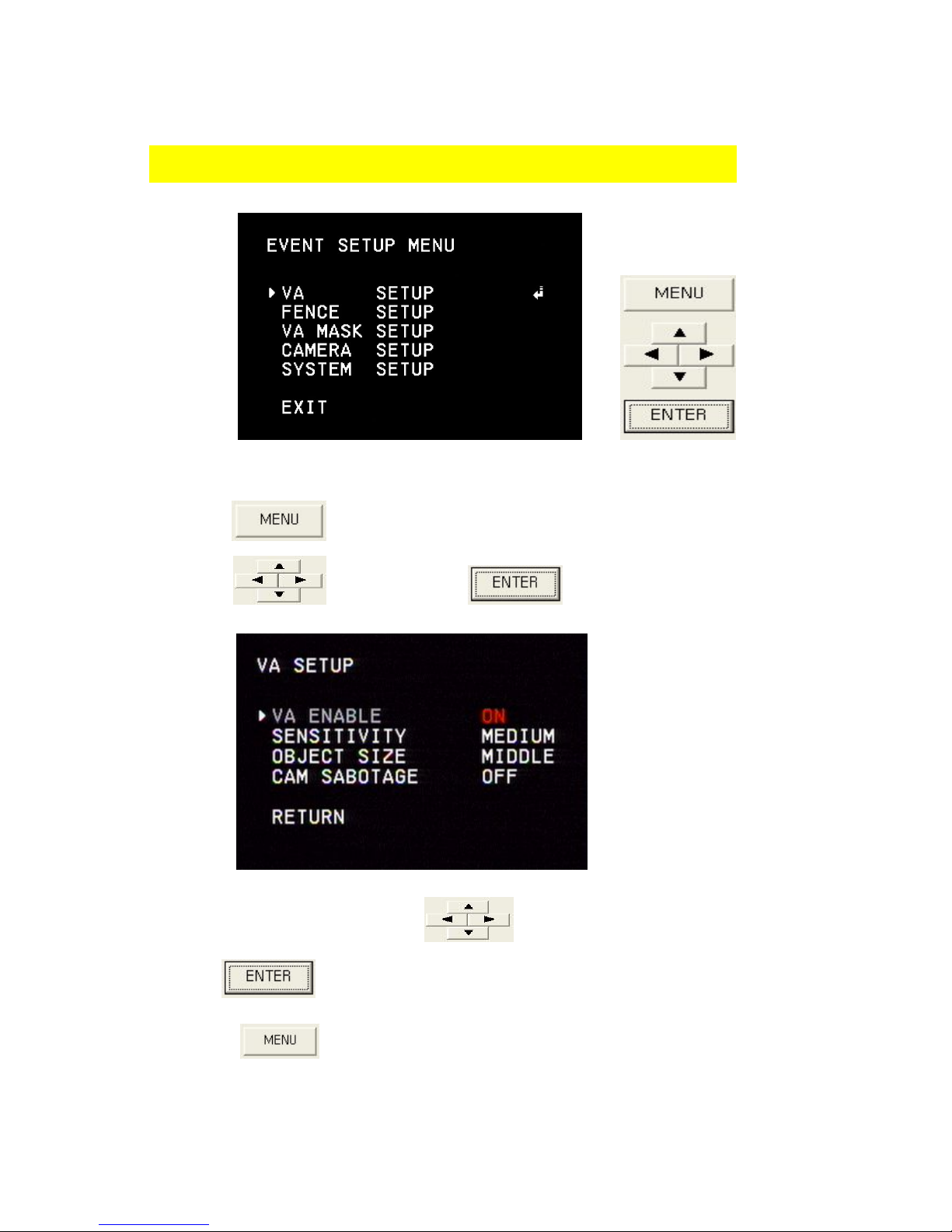

1. MAIN SETUP → VA ENABLE設定 ： VA 感知機能をスタットする。
< Main Menu>
１－1 ボタンを押し、MＡＩＮ ＳＥＴＵＰ →“VA SETUP”を
三角矢印ボタンで選択、 ボタンを押す。
１－２ 次は VA ENＡＢＬＥを選択して 三角矢印ボタンで ON にし 、
ボタンで設定する。
１－３ ボタンを押し、ＭＡＩＮ ＳＥＴＵＰ 画面が消えると, 画面右上に
“VA Starting…” という文字を確認してください。 （VA 機能スタートのしるし）

11
１－４ 機能スタ-トが終わりますと“VA”という文字が常に右上に表示されます。(ＶＡ機能
稼動中のしるし）ＶＡ 機能を中止する時はＯＦＦにします。
１－５ ＶＡ ＳＥＴＵＰ →ＳＥＮＳＩＴＩＶＩＴＹ設定はセンサの感度を設定する機能で
LOW. MEDIUM, HIGH があり、カメラに映る物体の大きさと距離を勘案して設定してください。
１－６ ＶＡ ＳＥＴＵＰ→OBJECT SIZE設定は感知物体の大きさを設定する機能で
SMALL .MIDDLE. .LARGE があり、カメラに映る物体の大きさと距離を勘案して
設定してください。

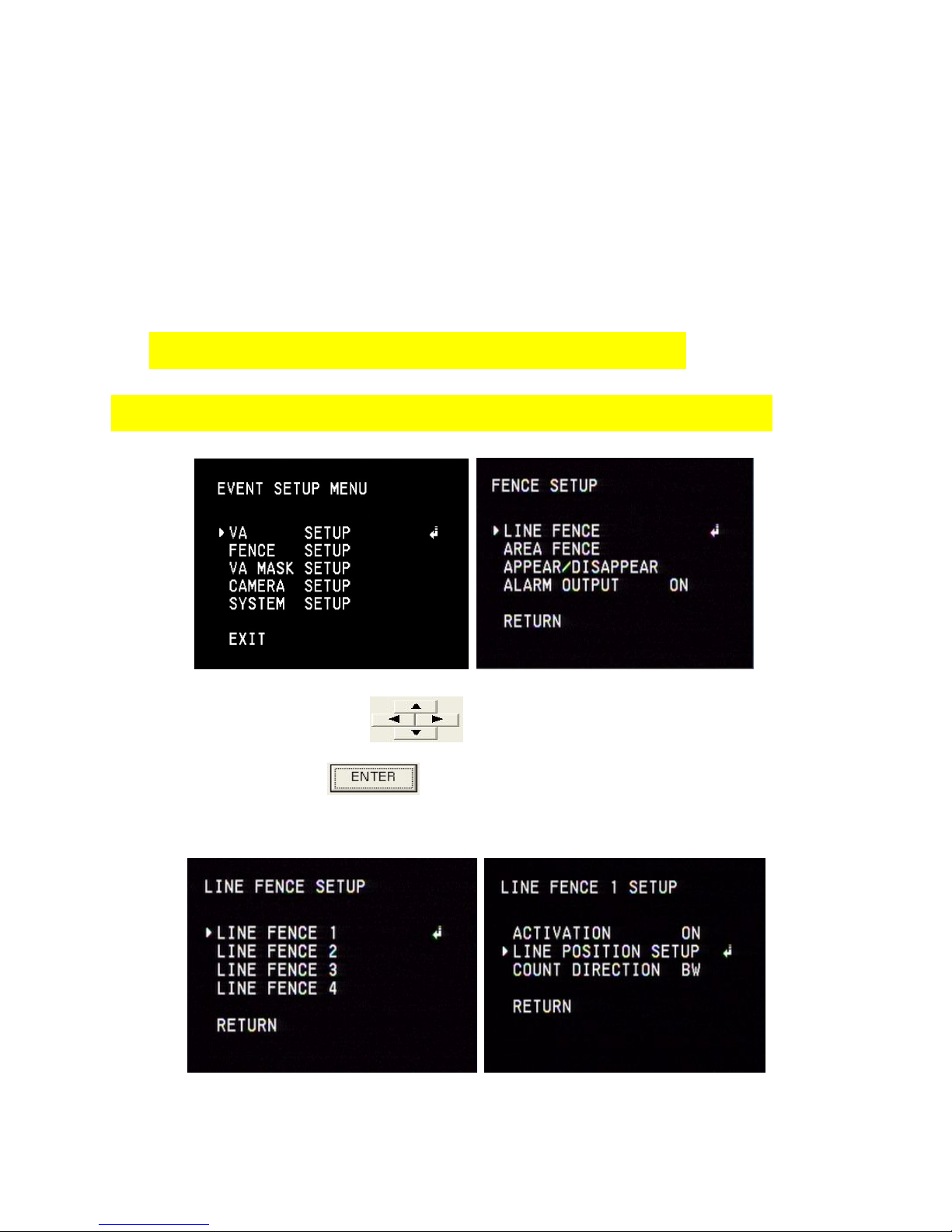

2. ＭＡＩＮ ＳＥＴＵＰ→ＦＥＮＣＥ SETUP→LＩＮＥ ＦＥＮＣＥ設定 ：
a) S100 =侵 入 監 視 機 能（ＬＩＮＥ）. b) P100 = カウンター機能 （LINE）
２－１ MＡＩＮ ＳＥＴＵＰ から 三角矢印ボタンで“FENCE
SETUP”を選択、 ボタンを押し、 ＦＥＮＣＥ ＳＥＴＵＰ
（上右画面 ）の “LINE FENCE”を選択、ＥＮＴＥＲボタンを押します。
２－２ ＬINE ＦＥＮＣＥ 設定は1～４まで 設定をすることが出来、ＬＩＮＥ ＦＥＮＣＥ１～４の中から

12
設定を順番で決め、ＥＮＴＥＲ を 押 し ま す と 右 上 の 画面が出 ま す 。 最初に ＬＩＮＥ ＰＯＳＩＴＩＯＮ
ＳＥＴＵＰ を選び、ＥＮＴＥＲボタンを押します。

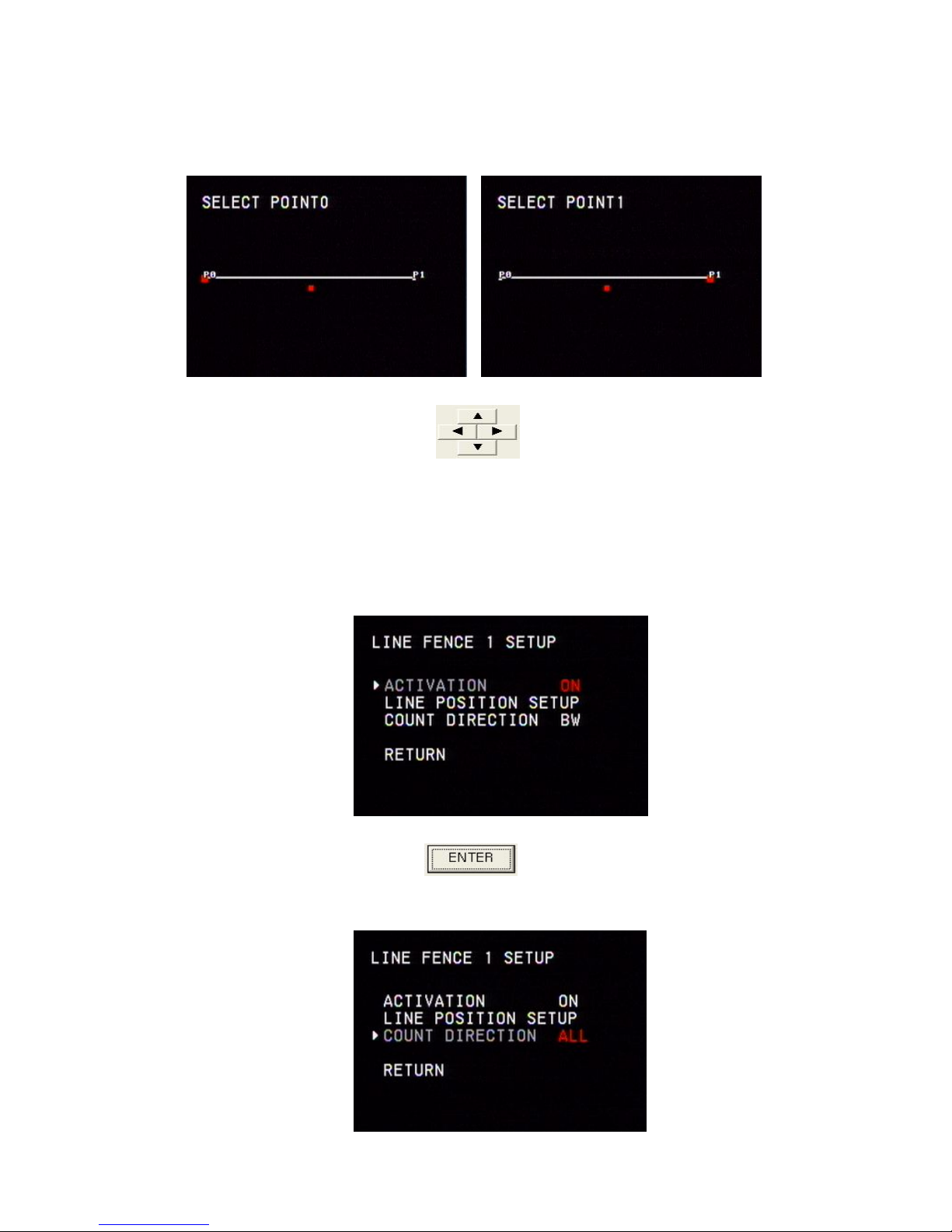

２－３ セットするＬＩＮＥの左右または上下を 三角矢印のボタンにて
設定位置を調節(Ｃｏｎｔｒｏｌ）してＥＮＴＥＲボタンで決めます。 左の点の位置が決まったら
右の点を決めます。（下の点の位置が決まったら上の点を決めます）一点ずつ設定出来ます。
２－４ Lineの中央位置にある小さい四角点は物体が反応する方向を表す点です。（Forward）
２－５ 次は“ACTIVATION”を “ON”にし、 ボタンを押し、設定します。
設定の解除はＯＦＦにします。

13
２－６ 次は ”DIRECTION” を設定します。ALLは物体動きの両方向で感知し、ＦＷ は Forward （前方向）で、
ＢＷ は Backward （反対方向）でS100は警報をP100はカウンター数字を表します。
２－７ ボタンを押すと設定画面が消え、上の画面のように設定した
ＬＩＮＥの設定画面を確認することが出来ます。
３．ＭＡＩＮ ＳＥＴＵＰ→ＦＥＮＣＥ ＳＥＴＵＰ→ＡＲＥＡ ＦＥＮＣＥ 設定 ：
a) S100 =侵 入 監 視 機 能（四角AREA）. b) P100 = カウンター機能 （四角AREA）
３－１ FENCE SETUPから AREA FENCE を選択 ボタンを押すと
右画面が出ます。ＡＲＥＡ １～４の中、設定を順番で決め、 ボタンを押します。

14
３－２ 最初にPOSITION SETUP を選択し、 を押すと右画面が出ます。各点
(四角点）の位置をひとつずつ矢印ボタンで決め、 ボタンで決定しまする。
３－３ 次は Direction で 感知（ 警報 ）したい方向を決めます。ＩＮは 物体が外から中に入るとS100は警報を
P100はカウンター数字を表します。 ＯＵＴは物体が中から外へ出ると S100は警報を P100はカウ
ンター数字を表します。
３－４ 次に ACTIVATION を ONにし、 ボタンを押し、設定します。
設定の解除は ＯＦＦ にします。
３－５ ボタンを押すと設定画面が消え、上の画面のように設定した
ＡＲＥＡ ＦＥＮＣＥ の設定画面を 確認することが出来ます。

15
４.ＭＡＩＮ ＳＥＴＵＰ→ ＦＥＮＣＥ ＳＥＴ ＵＰ→ＡＰＰＥＡＲ／ＤＩＳＡＰＰＥＡＲ 設定 ：
新しい物体を感知 /無くなる物体を感知する機能 。(この機能はP100にはありません)
４－１ FENCE SETUPAPPEAR/DISAPPEAR を選択 → ボタンを押すと
右画面が出ます。APPEAR FENCE１～４の中、設定を順番で決め、 ボタンを押します。
４－２ AREAFENCEと同じくPOSITIONSETUPを選択、 を押すと右画面が出ます。
各点(四角点）の位置をひとつずつ 矢印ボタンで決め、 ボタンで決定します。
４－３ 次に ALARM TIMING を設定します。ALARM TIMING は物体が現したり、
無くなったりする現象をＡＬＲＡＭで通報する感知時間の間隔の設定です。（５ｓは５秒）
４－４ 次は ACTIVATIONを ON にし、 ボタンを押し、設定します。設定の
解除はＯＦＦにします。

16

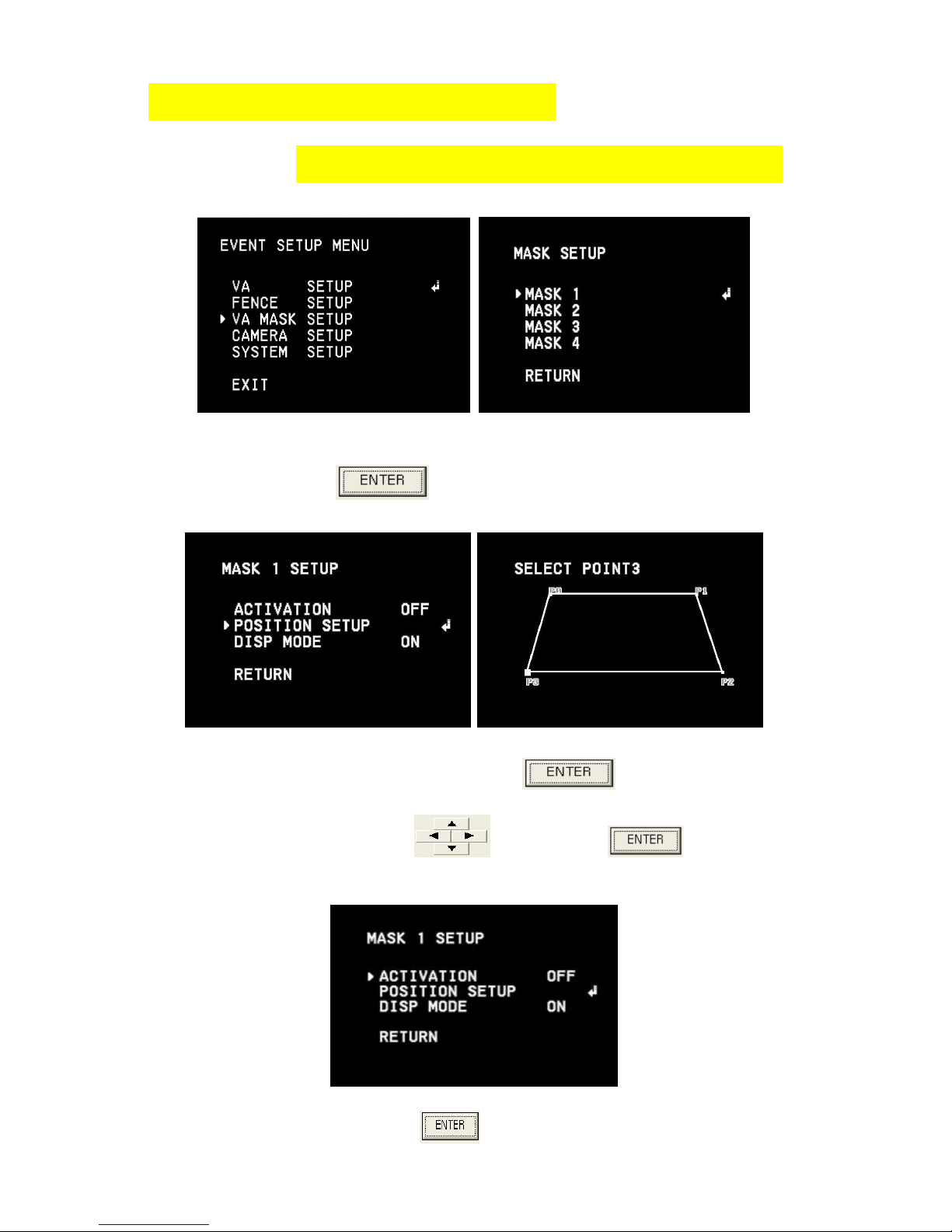

５．ＭＡＩＮ ＳＥＴＵＰ → ＶＡ ＭＡＳＫ ＳＥＴＵＰ
→ ＭＡＳＫ 設定：余計な場所や動きを感知から除く機能
５－１ ＭＡＩＮ ＳＥＴＵＰから ＶＡ ＭＡＳＫを選択し、ＭＡＳＫ 設定 １～４の中から
設定を順番で決め、 ボタンを押します。
５－２ AREA FENCE と同じくPOSITION SETUP を選択、 を押すと右画面が出ます。
各点(四角点）の位置を ひとつずつ 矢印ボタンで決め、 ボタンで決めます。
５－３ 次に ACTIVATION を ON にし、 ボタンを押し、設定します。設定の解除はＯＦＦにします。

17
５－４ 画面上でMASK設定 ＡＲＥＡ の表示をしない場合はDISP MODEをOFF。する場合はＯＮにします。
６．ＭＡＩＮ ＳＥＴＵＰ → CAMERA SETUP
→CAM ID設定： CAMERA No 設定
６－１ ＭＡＩＮ ＳＥＴＵＰから CAMERA SETUPを選択 CAMERA SETUPから CAM IDを
選択して CAM No を換えることが出来ます。
７．ＭＡＩＮ ＳＥＴＵＰ → CAMERA SETUP
→COLOR ＳＥＴＵＰ 設定： カメラ画面の色設定

18

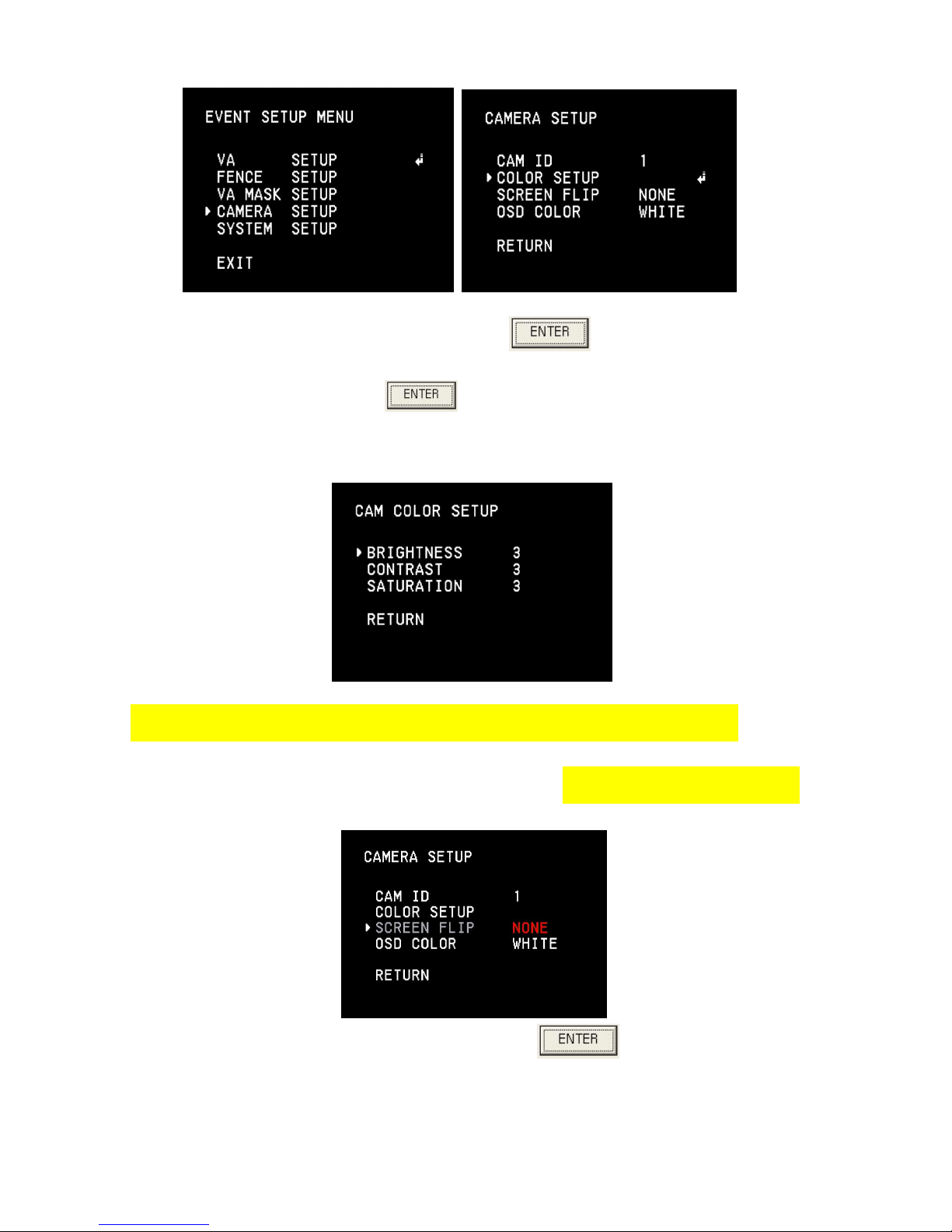

７－１ ＭＡＩＮ ＳＥＴＵＰから CAMERA SETUPを選択、 CAMERA SETUPから
COLOR SETUP を選択して すると下記の設定が出来ます。
Brightness：輝 度 Contrast：コントラスト Saturation: 彩 度（色のあざやかさ）
８．ＭＡＩＮ ＳＥＴＵＰ → CAMERA SETUP→ SCREEN FLIP設定 ：
画面の上下、右左を換える
８－１ ＭＡＩＮ ＳＥＴＵＰから CAMERA SETUP を選択、 CAMERA SETUPから
SCREEN FLIP を選択します。 Flip：画面の上下を換える。 Mirror :左右を変える。
MIR-FLI : 上下左右を変える。

19
９．ＭＡＩＮ ＳＥＴＵＰ → CAMERA SETUP→SHUTTER SPEED 設 定：
カメラセンサーの SHUTTER SPEEDを選択
９－１ ＭＡＩＮ ＳＥＴＵＰから CAMERA SETUP を選択、 CAMERA SETUPから
SHUTTER SPEED を選択して５０Hzと６０Hz中、選択します。
１０．ＭＡＩＮ ＳＥＴＵＰ → CAMERA SETUP →OSD COLOR設定：
OSDの色を決める
１０－１ ＭＡＩＮ ＳＥＴＵＰから CAMERA SETUPを選択、 CAMERA SETUPから
OSD COLOR を選択してVAの文字色を決めます。 色はＷＨＩＴＥ，ＢＬＡＣＫ，ＲＥＤ，ＢＬＵＥ，ＹＥＬＬＯの
選択が出来ます。

20
１１．ＭＡＩＮ ＳＥＴＵＰ →SYSTEM SETUP →SYSTEM REST設定：
VA 設定をRESTする
１１－１ ＭＡＩＮ ＳＥＴＵＰから SYSTEM SETUPを選択、 SYSTEM SETUPから
SYSTEM RESET を選択して YES, NO で REST を決めます。
１２．ＭＡＩＮ ＳＥＴＵＰ →SYSTEM SETUP →FACTORY REST設定：
VA機能を初期化する
１２－１ ＭＡＩＮ ＳＥＴＵＰから SYSTEM SETUPを選択、 SYSTEM SETUPから
FACTORY RESET を選択して YES, NOでRESETを決めます。YESの場合は VA 機能が初期化
されますので SETUPを初めからやり直す必要があります。
