INTRODUCTION
PORTER CABLE tools are precision-built tools, designed for precise, high volume fastening. These tools will deliver efficient, dependable service when used correctly
and with care. As with any fine power tool, for best performance the manufacturer’s instructions must be followed. Please study this manual before operating the tool
and understand the safety warnings and cautions. The instructions on installation, operation and maintenance should be read carefully, and the manual kept for
reference. NOTE: Additional safety measures may be required because of your particular application of the tool. Contact your PORTER CABLE representative or
distributor with any questions concerning the tool and its use. PORTER CABLE, 701 E. oppa Road, Towson, Maryland 21286, U.S. & Canada Only, É.-U. et Canada
seulement
INDE
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Tool Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Air Supply and Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Loading the Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Tool Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Fastener am Clearing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Using the Optional Belt Hook (Sold Separately) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Tool Operation Check. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
Maintaining the Pneumatic Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
LIMITED WARRANTY — U.S. and Canada Only
PORTER CABLE will repair, without charge, any defects due to faulty materials or workmanship for three years from the date of purchase. This warranty does not
cover part failure due to normal wear or tool abuse. For further detail of warranty coverage and warranty repair information, visit www.portercable.com or call 1-888-
848-5175 (U.S. & Canada Only). This warranty does not apply to accessories or damage caused where repairs have been made or attempted by others. This warranty
gives you specific legal rights and you may have other rights which vary in certain states or provinces.
In addition to the warranty, PORTER CABLE tools are covered by our:
1 YEAR FREE SERVICE: PORTER CABLE will maintain the tool and replace worn parts caused by normal use, for free, any time during the first year after purchase.
90 DAY MONEY BACK GUARANTEE: If you are not completely satisfied with the performance of your PORTER CABLE Power Tool, Laser, or Nailer for any reason,
you can return it within 90 days from the date of purchase with a receipt for a full refund – no questions asked.
LATIN AMERICA: This warranty does not apply to products sold in Latin America. For products sold in Latin America, see country specific warranty information
contained in the packaging, call the local company or see website for warranty information.
To register your tool for warranty service visit our website at www.portercable.com.
DEFINITIONS - SAFETY GUIDELINES
When using any pneumatic tool, all safety precautions , as outlined below, should be followed to avoid the risk of death or serious injury. Read
and understand the instructions before operating the tool.
This manual contains information that is important for you to know and understand. This information relates to protecting
YOUR SAFETY and PREVENTING EQUIPMENT PROB EMS. To help you recognize this information, we use the symbols below.
Please read the manual and pay attention to these symbols.
Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.
Indicates a situation which, if not avoided, may result in property damage.
SAFETY INSTRUCTIONS
EYE PROTECTION which conforms to ANSI specifications and provides protection against flying particles both from the
FRONT and SIDE should A WAYS be worn by the operator and others in the work area when connecting to air supply,
loading, operating or servicing this tool. Eye protection is required to guard against flying fasteners and debris, which
could cause severe eye injury.
The employer and/or user must ensure that proper eye protection is worn. Eye protection equipment must conform to the
requirements of the American National Standards Institute, ANSI Z87.1/CAN/CSA Z94.3 and provide both frontal and side
protection. NOTE: Non-side shielded spectacles and face shields alone do not provide adequate protection.
Additional Safety Protection will be required in some environments. For example, the working area may include exposure
to noise level which can lead to hearing damage. The employer and user must ensure that any necessary hearing protection
is provided and used by the operator and others in the work area. Some environments will require the use of head
protection equipment. When required, the employer and user must ensure that head protection conforming to ANSI
CAN/CSA Z89.1 is used.
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals
known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these
chemicals are:
• lead from lead-based paints
• crystalline silica from bricks and cement and other masonry products
• arsenic and chromium from chemically-treated lumber
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these
chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are
specially designed to filter out microscopic particles.
-2-
SAFET INSTRUCTIONS
INDEX
THREE EAR LIMITED WARRANT
DEFINITIONS - SAFET GUIDELINES
SAFET INSTRUCTIONS

AIR SUPPLY AND CONNECTIONS
Do not use oxygen, combustible gases, or bottled gases as a power source for this tool as tool may explode, possibly
causing injury.
Do not use supply sources which can potentially exceed 200 PSI as tool may burst, possibly causing injury.
The connector on the tool must not hold pressure when air supply is disconnected. If a wrong fitting is used, the tool can
remain charged with air after disconnecting and thus will be able to drive a fastener even after the air line is disconnected
possibly causing injury.
Do not pull trigger while connected to the air supply as the tool may cycle, possibly causing injury.
Always disconnect air supply: 1.) Before making adjustments; 2.) When servicing the tool; 3.) When clearing a jam; 4.) When
tool is not in use; 5.) When moving to a different work area, as accidental actuation may occur, possibly causing injury; 6.)
Before placing tool on any surface, hanging tool on belt, or otherwise temporarily suspending use of the tool.
OPERATION
Always handle the tool with care: 1.) Never engage in horseplay; 2.) Never pull or grasp the secondary trigger unless nose
is directed toward the work; 3.) Keep others a safe distance from the tool while tool is in operation as accidental actuation
may occur, possibly causing injury.
The operator must not hold the secondary trigger pulled except during fastening operation as serious injury could result
if the trigger accidentally contacts someone or something, causing the tool to cycle.
Keep hands and body away from the discharge area of the tool.
Check operation of the secondary trigger mechanism frequently. Do not use the tool if the secondary trigger is not working
correctly as accidental actuation of a fastener may result. Do not interfere with the proper operation of the secondary
trigger mechanism.
Never inadvertently pull or grasp the secondary trigger when moving about, changing work location, when holstering or
hanging tool, or when preparing work surface for fastening operation.
Do not drive fasteners on top of other fasteners or with the tool at an overly steep angle as this may cause deflection of
fasteners which could cause injury.
Do not drive fasteners close to the edge of the work piece as the wood may split, allowing the fastener to be deflected
possibly causing injury.
This stapler produces SPARKS during operation. NEVER use the stapler near flammable substances, gases or vapors including
lacquer, paint, benzine, thinner, gasoline, adhesives, mastics, glues or any other material that is -- or the vapors, fumes or
byproducts of which are -- flammable, combustible or explosive. Using the stapler in any such environment could cause an
EXP OSION resulting in personal injury or death to user and bystanders. damage.
MAINTAINING THE TOOL
When working on air tools note the warnings in this manual and use extra care when
evaluating problem tools.
TOOL SPECIFICATIONS
FASTENER SPECIFICATIONS:
TOO AIR FITTING:
This tool uses a free-flow connector plug, 1/4” N.P.T. The minimum inside diameter should be .200” (5mm). The fitting must be capable of discharging
tool air pressure when disconnected from the air supply.
OPERATING PRESSURE:
80 to 100 PSI (5.5 to 6.9 bars). Select the operating pressure within this range for best fastener performance. DO NOT EXCEED THE RECOMMENDED
OPERATING PRESSURE.
AIR CONSUMPTION:
Model TS056 requires 0.41 cubic feet per min (c.f.m.) of free air to operate at the rate of 100 fasteners per minute, at 100 PSI (6.9 bars). Take the actual
rate at which the tool will be run to determine the amount of air required. For instance, if your fastener usage averages 50 fasteners per minute, you need
50% of the tool's c.f.m. of free air which is required for running at 100 fasteners per minute.
-3-
MODE ENGTH HEIGHT WIDTH WEIGHT
TS056 8.67” (220 mm) 6.99” (178 mm) 1.81” (46 mm) 2.3 lb (1.1 kg)
MODE FASTENER SERIES: FASTENER RANGE: FASTENER TYPE:
TS056
TRA700 Series 1/4" - 9/16" (6mm -14mm) 3/8” Crown
PBN Series 12mm -15mm (1/2" - 5/8") 18 Gauge
AIR SUPPL AND CONNECTIONS
OPERATION
MAINTAINING THE TOOL
TOOL SPECIFICATIONS

-4-
AIR SUPPLY AND CONNECTIONS
Do not use oxygen, combustible gases, or bottled gases as a power source for this tool as tool may explode, possibly
causing injury.
FITTINGS:
Install a male plug on the tool which is free flowing and which will release air pressure from the tool when disconnected from the supply source.
FITTING TORQUE SPECIFICATION:
Torque Specification for air fitting: 60-65 IN-LBS (69-75 CM-KGF).
HOSES:
Air hoses should have a minimum of 150 PSI (10.3 bars) working pressure rating or 150% of the maximum pressure that could be produced in the air
system. The supply hose should contain a fitting that will provide “quick disconnecting” from the male plug on the tool.
SUPP Y SOURCE:
Use only clean regulated compressed air as a power source for this tool. NEVER USE OXYGEN, COMBUSTIBLE GASES, OR BOTTLED GASES, AS A POWER
SOURCE FOR THIS TOOL AS TOOL MAY EXPLODE.
REGU ATOR:
A pressure regulator with an operating pressure of 0 - 125 PSI (0 - 8.6 bars) is required to control the operating pressure for safe operation of this tool. Do
not connect this tool to air pressure which can potentially exceed 200 PSI (13.8 bars) as tool may fracture or burst, possibly causing injury.
OPERATING PRESSURE:
Do not exceed recommended maximum operating pressure as tool wear will be greatly increased. The air supply must be capable of maintaining the
operating pressure at the tool. Pressure drops in the air supply can reduce the tool’s driving power. Refer to “TOOL SPECIFICATIONS” for setting the correct
operating pressure for the tool.
LOADING THE TS056
EYE PROTECTION which conforms to ANSI specifications and provides protection against flying particles both from the
FRONT and SIDE should A WAYS be worn by the operator and others in the work area when connecting to air supply,
loading, operating or servicing this tool. Eye protection is required to guard against flying fasteners and debris, which
could cause severe eye injury.
The employer and/or user must ensure that proper eye protection is worn. Eye protection equipment must conform to the
requirements of the American National Standards Institute, ANSI Z87.1/CAN/CSA Z94.3 and provide both frontal and side
protection. NOTE: Non-side shielded spectacles and face shields alone do not provide adequate protection.
TO PREVENT ACCIDENTA INJURIES:
• Never place a hand or any other part of the body in nail discharge area of tool while the air supply is connected.
• Never point the tool at anyone else.
• Never engage in horseplay.
• Never pull or grasp the secondary trigger unless nose is directed at the work.
• Always handle the tool with care.
• Do not pull either of the two triggers while loading the tool.

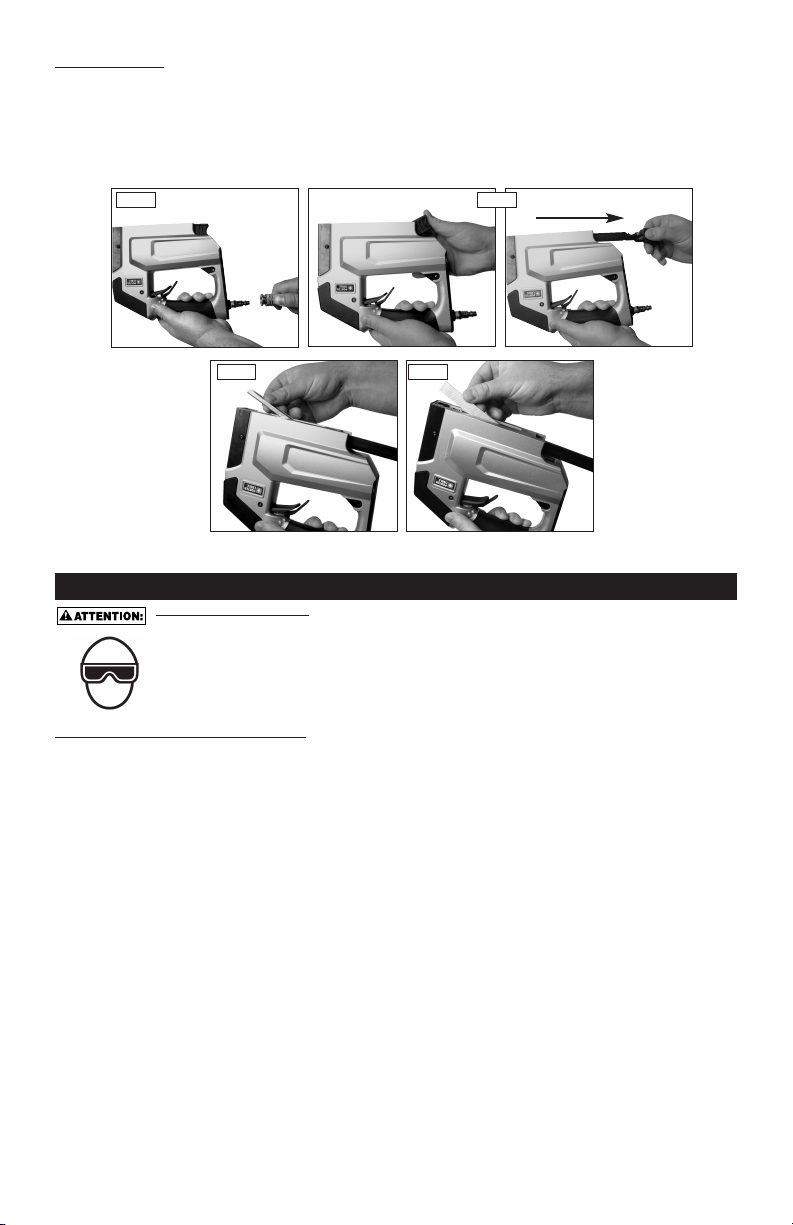

OADING:
1. Remove air line from tool, Fig.1.
2. Hold stapler upside down as shown and release loading hatch, Fig.2
3. Place one stick of staples in bottom channel so legs are pointing up. Push slide closed, making sure latch engages. Fig. 3.
4. For brads, place only on left side (direction as shown on the magazine liner). Be sure nail heads are pointing down. Push slide closed,
make sure latch engages.
Fig.1 Fig.2
Fig.3 Fig.4
AIR SUPPL AND CONNECTIONS
LOADING THE TS056

-5-
TOOL OPERATION
EYE PROTECTION which conforms to ANSI specifications and provides protection against flying particles both from the
FRONT and SIDE should A WAYS be worn by the operator and others in the work area when connecting to air supply,
loading, operating or servicing this tool. Eye protection is required to guard against flying fasteners and debris, which
could cause severe eye injury.
The employer and/or user must ensure that proper eye protection is worn. Eye protection equipment must conform to the
requirements of the American National Standards Institute, ANSI Z87.1/CAN/CSA Z94.3 and provide both frontal and side
protection. NOTE: Non-side shielded spectacles and face shields alone do not provide adequate protection.
BEFORE HAND ING OR OPERATING THIS TOO :
READ AND UNDERSTAND THE WARNINGS CONTAINED IN THIS MANUA .
PORTER CAB E OFFERS ONE TYPE OF OPERATION FOR THE TS056 SERIES TOO S, TRIGGER OPERATION WITH SECONDARY TRIGGER
OPERATION

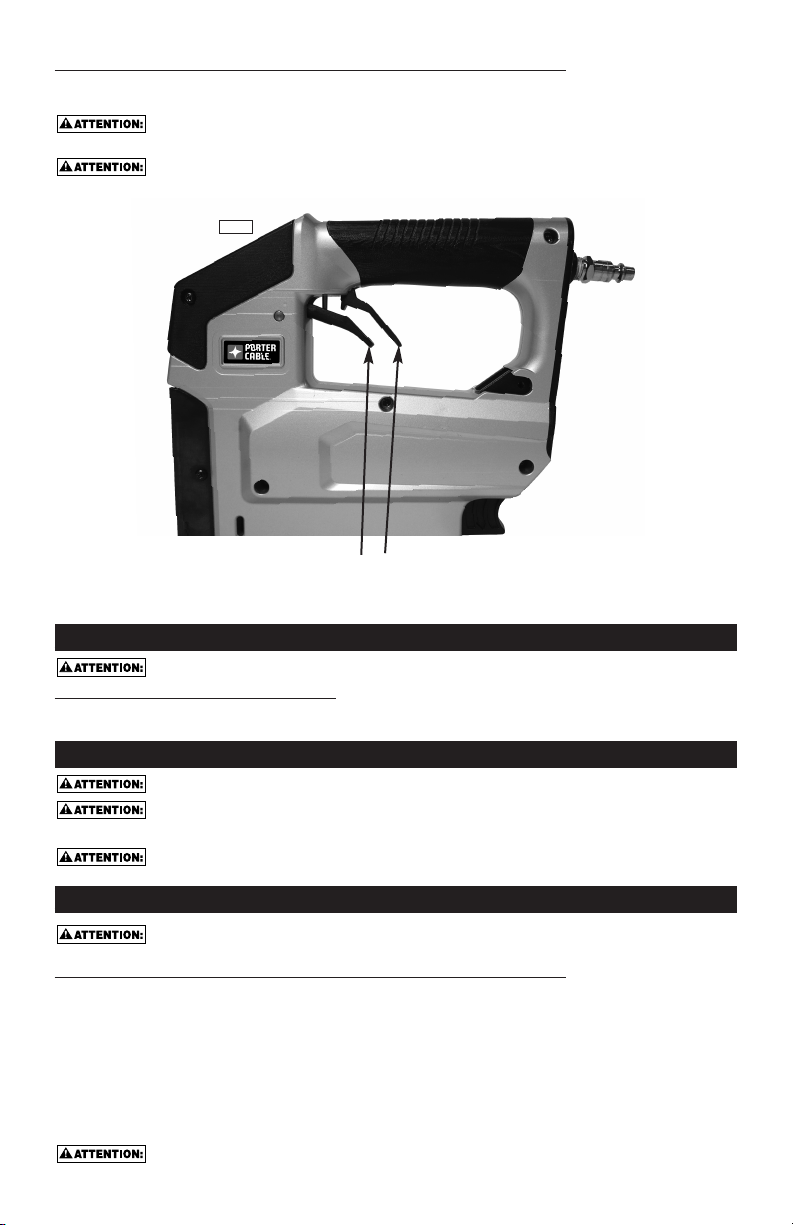

TRIGGER OPERATION WITH A SECONDARY TRIGGER:
When the secondary trigger is pulled, the tool will actuate each time the trigger is pulled. This trigger operated tool is operated by first pulling or grasping
the secondary trigger under the hand grip, followed by pulling the trigger under the valve as shown Fig. 5.
Never inadvertently pull or grasp the secondary trigger when moving about, changing work location, when holstering or
hanging tool, or when preparing work surface for fastening operation.
The operator must not hold the secondary trigger pulled except during fastening operation as serious injury could result
if the trigger accidentally contacts someone or something, causing the tool to cycle.
FASTENER JAM CLEARING
A WAYS DISCONNECT THE TOO FROM AIR SUPP Y BEFORE C EARING A JAMMED FASTENER.
TO C EAR A JAMMED FASTENER:
1. Release the magazine and pull it back.
2. Remove ammed fastener
Always disconnect tool from air supply when making adjustments or servicing.
The operator must not hold the secondary trigger pulled except during fastening operation as serious injury could result if the trigger
accidentally contacts someone or something, causing the tool to cycle.
Never inadvertently pull or grasp the secondary trigger when moving about, changing work location, when holstering or hanging
tool, or when preparing work surface for fastening operation.
TOOL OPERATION CHECK:
Remove all fasteners from tool before performing tool operation check.
TRIGGER OPERATION WITH A SECONDARY TRIGGER:
The trigger will only actuate the tool if the secondary trigger has already been pulled.
The secondary trigger is located under the handle. The secondary trigger prevents the primary trigger from actuating the tool if the secondary trigger
has not been pulled first.
PU OR GRASP THIS SECONDARY
TRIGGER FIRST
PU TRIGGER
Fig.5
TOOL OPERATION
OPERATION
FASTENER JAM CLEARING
TOOL OPERATION CHECK
USING THE OPTIONAL BELT HOOK (SOLD SEPARATEL )

-6-
Place the nose of the tool against a work piece for all of the following operation checks.
A.With hand on rear end of the handle, further back away from the secondary trigger, and not squeezing the secondary trigger, use finger to pull
the primary trigger.
THE TOO MUST NOT CYC E.
B. With hand on handle, and squeezing the secondary trigger, use finger to pull the primary trigger.
THE TOO MUST CYC E.
WHI E THE SECONDARY TRIGGER REMAINS SQUEEZED, THE TOO WI CYC E EACH TIME THE PRIMARY TRIGGER IS PU ED!
IN ADDITION TO THE OTHER WARNINGS CONTAINED IN THIS MANUA
OBSERVE THE FO OWING FOR SAFE OPERATION
• Use the PORTER CAB E pneumatic tool only for the purpose for which it was designed.
• Never use this tool in a manner that could cause a fastener to be directed toward the user
or others in the work area.
• Do not use the tool as a hammer.
• Always carry the tool by the handle with hand off both triggers. Never carry the tool by the air hose.
• Do not alter or modify this tool from the original design or function without approval from PORTER CAB E
• Always be aware that misuse and improper handling of this tool can cause injury to
yourself and others.
• Never clamp or tape the trigger or secondary trigger in an actuated position.
• Never leave a tool unattended with the air hose attached.
• Do not operate this tool if it does not contain a legible WARNING ABE .
• Do not continue to use a tool that leaks air or does not function properly. Notify your
nearest PORTER CAB E representative if your tool continues to experience functional problems.
MAINTAINING THE PNEUMATIC TOOL
When working on air tools, note the warnings in this manual and use extra care evaluating problem tools.
REP ACEMENT PARTS:
Use only PORTER CABLE replacement parts. Do not use modified parts or parts which will not give equivalent performance to the original equipment.
AIR SUPP Y-PRESSURE AND VO UME:
Air volume is as important as air pressure. The air volume supplied to the tool may be inadequate because of undersize fittings and hoses, or from the
effects of dirt and water in the system. Restricted air flow will prevent the tool from receiving an adequate volume of air, even though the pressure
reading is high. The results will be slow operation, misfeeds or reduced driving power. Before evaluating tool problems for these symptoms, trace the air
supply from the tool to the supply source for restrictive connectors, swivel fittings, low points containing water and anything else that would prevent full
volume flow of air to the tool.
TROUBLE SHOOTING
PROB EM CAUSE CORRECTION
Trigger valve stem leaks air O-ring cut or cracked . . . . . . . . . . . . . . . . . . . . . . . . .Replace trigger valve assembly
Failure to cycle Air supply restriction . . . . . . . . . . . . . . . . . . . . . . . . .Check air supply equipment
Air pressure too low . . . . . . . . . . . . . . . . . . . . . . . . . .Check air supply equipment
ack of power; slow to cycle O-rings/seals cut or cracked . . . . . . . . . . . . . . . . . . .Replace O-rings/seals
Trigger assembly worn/leaks . . . . . . . . . . . . . . . . . . .Replace trigger assembly
Dirt/tar build up on driver . . . . . . . . . . . . . . . . . . . . . .Disassemble nose/driver to clean
Skipping fasteners;
-intermittent feed Air restriction/inadequate air flow through
quick disconnect socket and plug . . . . . . . . . . . . . . .Replace quick disconnect fittings
Worn piston O-ring . . . . . . . . . . . . . . . . . . . . . . . . . .Replace O-ring, check driver
Damaged pusher spring . . . . . . . . . . . . . . . . . . . . . .Replace spring
Low air pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . .Check air supply system to tool
Wrong size fasteners . . . . . . . . . . . . . . . . . . . . . . . . .Use only recommended fasteners
Broken/chipped driver . . . . . . . . . . . . . . . . . . . . . . . .Replace driver (check piston O-ring)
Dry/dirty magazine . . . . . . . . . . . . . . . . . . . . . . . . . .Clean
Worn magazine liner . . . . . . . . . . . . . . . . . . . . . . . . .Replace magazine liner
Fasteners jam in tool Wrong size fasteners . . . . . . . . . . . . . . . . . . . . . . . . .Use only recommended fasteners
Bent fasteners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Discontinue using these fasteners
Broken/chipped driver . . . . . . . . . . . . . . . . . . . . . . . .Replace driver
MAINTAINING THE PNEUMATIC TOOL
TROUBLE SHOOTING

-7-
INTRODUCCIÓN
Las herramientas PORTER CABLE son herramientas construidas a precisión, diseñadas para clavar con exactitud un alto volumen de clavos. Estas herramientas
entregan un servicio eficiente y fiable cuando se usan correctamente y con cuidado. Al igual que con toda herramienta automática de calidad, deben seguirse las
instrucciones del fabricante para obtener el óptimo rendimiento. Estudie este manual antes de operar la herramienta y tome nota de las advertencias y precauciones
de seguridad. Deben leerse en detalle las instrucciones sobre la instalación, operación y mantenimiento, y debe conservarse el manual para referencia. NOTA:
Pueden necesitarse medidas adicionales de seguridad según la aplicación particular de la herramienta. Diríjase al representante o distribuidor de PORTER CABLE
si tiene alguna pregunta referente a la herramienta y su uso. PORTER CABLE, 701 E. oppa Road, Towson, Maryland 21286, EE.UU.
ÍNDICE
Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Especificaciones de la herramienta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Suministro de aire y conexiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
Cargar la herramienta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Operación de la herramienta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Eliminación de atascos de pasadores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Usa el gancho para cinturón opcional (se vende por separado) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Verificación de la operación de la herramienta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Mantenimiento de la herramienta neumática . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Resolución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
GARANTÍA LIMITADA — Sólo EE.UU. y Canadá
PORTER CABLE reparará, sin cargo, cualquier falla que surja de defectos en el material o la fabricación del producto, por hasta tres años a contar de la fecha de
compra. Esta garantía no cubre fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores detalles sobre la cobertura de la
garantía e información acerca de reparaciones realizadas bajo garantía, visítenos en www.portercable.com o dirígase al centro de servicio más cercano. Esta garantía
no aplica a accesorios o a daños causados por reparaciones realizadas o intentadas por terceros. Esta garantía le otorga derechos legales específicos, además de
los cuales puede tener otros dependiendo del estado o provincia en que se encuentre.
Además de la garantía, las herramientas PORTER CABLE están cubiertas por:
1 AÑO DE SERVICIO GRATUITO: PORTER CABLE mantendrá la herramienta y reemplazará las piezas gastadas por su uso normal, sin cobro, en cualquier
momento durante un año a contar de la fecha de compra.
GARANTÍA DE REEMBOLSO DE SU DINERO POR 90 DÍAS: Si no está completamente satisfecho con el desempeño de su máquina herramienta o clavadora
PORTER CABLE, cualquiera sea el motivo, podrá devolverlo hasta 90 días de la fecha de compra con su recibo y obtener el reembolso completo de su dinero – sin
necesidad de responder a ninguna pregunta.
AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar
la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.
Para registrar la herramienta para obtener el mantenimiento cubierto por la garantía, visite nuestro sitio web en www.portercable.com.
PAUTAS DE SEGURIDAD / DEFINICIONES
Cuando utilice cualquier herramienta neumática, deben respetarse todas las precauciones de seguridad para evitar el riesgo de muerte o
lesiones graves. ea y comprenda las instrucciones antes de hacer funcionar la herramienta.
Este manual contiene información importante para que conozca y comprenda. Esta información está relacionada con la
protección de SU SEGURIDAD y con EVITAR PROB EMAS EN E EQUIPO. Para ayudarlo a reconocer esta información,
utilizaremos los símbolos siguientes. ea el manual y preste atención a estos símbolos.
Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.
Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves.
Indica una situación de peligro potencial que, si no se evita, puede provocar lesiones leves o moderadas.
Indica una situación que, si no se evita, puede resultar en daños a los bienes.
INSTRUCCIONES DE SEGURIDAD
Cuando el equipo está conectado al suministro de aire, tanto el operador como todas las personas que se encuentren en el
área de trabajo, SIEMPRE deben usar PROTECCIÓN OCU AR que cumpla las especificaciones ANSI para resguardo contra
partículas volantes arrojadas desde el FRENTE o los ATERA ES. Dicha protección ocular se requiere para proteger contra
residuos y remaches volantes, que podrían causar graves lesiones en los ojos.
El empleador y/o usuario debe asegurar que la debida protección para los ojos sea usada. El equipo protector de los ojos
debe cumplir con los requisitos del Instituto de Normas Nacionales Americano (American National Standards Institute), ANSI
Z87.1/CAN/CSA Z94.3 y debe proveer protección de frente y de los lados. NOTA: as gafas de seguridad que no están
protegidas de los lados y las máscaras por sí solas no proveen la debida protección.
En algunos ambientes se necesitará protección adicional de seguridad. Por ejemplo, el área de trabajo puede exponer a un
nivel de ruido que lesione el oído. El empleador y el usuario deben comprobar que se cuente con la protección necesaria
del oído y que el operador y los demás presentes en el área la usen. Algunos ambientes exigirán el uso de casco protector.
Cuando sea necesario, el empleado y el usuario deben verificar que se proteja la cabeza en conformidad con la norma ANSI
CAN/CSA Z89.1.
El Estado de California tiene conocimiento de que cierto polvo generado por el lijado eléctrico, el aserrado, .el taladrado y
otras actividades de construcción contiene componentes químicos que provocan cáncer, defectos en el nacimiento u otros
daños reproductivos. Algunos ejemplos de estos componentes químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalina de ladrillos, cemento y otros productos de mampostería
• arsénico y cromo de leños tratados químicamente
El riesgo a estas exposiciones varía según la frecuencia con la que realiza este tipo de trabajo.Para reducir la exposición
a estos componentes químicos: trabaje en un área bien ventilada y con el equipo de seguridad aprobado, como las
mascarillas contra el polvo especialmente diseñadas para filtrar las partículas microscópicas.
INTRODUCCIÓN
ÍNDICE
GARANTÍA LIMITADA POR TRES AñOS
PAUTAS DE SEGURIDAD / DEFINICIONES
INSTRUCCIONES DE SEGURIDAD

SUMINISTRO DE AIRE Y CONE IONES
No utilice oxígeno ni gases combustibles o embotellados como fuente de suministro para esta herramienta, ya que la
herramienta puede estallar, posiblemente causando lesiones.
No utilice fuentes de suministro que potencialmente excedan las 14 Kg/cm2(13,8 bars) ya que la herramienta puede estallar,
posiblemente causando lesiones.
El conector de la herramienta no debe tener presión al desconectarse el suministro de aire. Si se utiliza una conexión
equivocada, la herramienta puede permanecer cargada con aire después de ser desconectada y por lo tanto podrá impulsar
un sujetador aún después de que la línea de aire sea desconectada, posiblemente causando lesiones.
No accione el gatillo con el suministro de aire conectado, ya que la herramienta puede hacer un ciclo y causar lesiones.
Siempre desconecte el suministro de aire: 1.) Antes de hacer ajustes; 2.) Al dar servicio a la herramienta; 3.) Al despejar
atascos; 4.) Cuando no esté en uso la herramienta; 5.) Al acudir a otra área de trabajo porque puede activarse
accidentalmente causando posibles lesiones; 6.) Antes de colocar la herramienta en una superficie, colgarla del cinturón
o suspender provisoriamente su uso.
OPERACIÓN
Siempre maneje la herramienta con cuidado: 1.) Nunca participe en juegos rudos; 2.) Nunca accione ni tome el gatillo
secundario si la punta no está dirigida hacia la pieza de trabajo; 3.) Mantenga a los demás a una distancia segura de la
herramienta mientras esté en funcionamiento porque puede activarse accidentalmente causando posibles lesiones.
El operador no debe mantener el gatillo secundario accionado salvo durante la aplicación de fijaciones ya que podrían ocurrir
lesiones graves si el gatillo hiciera contacto accidentalmente con algo o alguien, ocasionando que la herramienta haga un
ciclo.
Mantenga las manos y el cuerpo alejados del área de descarga de la herramienta.
Verifique el funcionamiento del mecanismo del gatillo secundario con frecuencia. No utilice la herramienta si el gatillo
secundario no funciona correctamente ya que puede provocarse una activación accidental del sujetador. No interfiera con
la operación adecuada del mecanismo del gatillo secundario.
Nunca accione ni tome el gatillo secundario al moverse de un lado a otro, al cambiar de posición, enfundar o colgar la
herramienta ni al preparar la superficie de trabajo a fin de realizar operaciones de fijación.
No meta los sujetadores encima de otros sujetadores o teniendo la herramienta demasiado inclinada ya que esto podría
causar que los sujetadores se desviaran, y a su vez causaran lesiones.
No meta los sujetadores cerca del borde de la pieza de trabajo porque la madera podría separarse, lo que permitiría que el
sujetador se desviara y causara lesiones.
Esta engrapadora produce CHISPAS durante la operación. NUNCA use la engrapadora cerca de sustancias, gases ni vapores
inflamables, incluidos diluyentes, lacas, pintura, bencina, gasolina, adhesivos, mástique, pegamentos ni ningún otro material que
sea inflamable, combustible o explosivo -- o vapores, emanaciones o subproductos que puedan serlo. Si se usa la engrapadora
en cualquier ambiente de este tipo podría causar una EXP OSION produciendo lesiones físicas o fatales para el usuario y las
personas en la cercanía.
MANTENIMIENTO DE LA HERRAMIENTA
Tome nota de las advertencias en este manual al trabajar con herramientas neumáticas y tenga mayor cuidado al evaluar
herramientas problemáticas.
ESPECIFICACIONES DE LA HERRAMIENTA
ESPECIFICACIONES DE AS FIJACIONES:
CONEXIÓN DE AIRE DE A HERRAMIENTA:
Esta herramienta usa un enchufe macho de 1/4" N.P.T. El diámetro interior debe ser de 5mm (0,2") o mayor. La conexión debe ser capaz de descargar la
presión de aire de la herramienta cuando es desconectada del suministro de aire.
PRESIÓN DE OPERACIÓN:
80 to 100 PSI (5.5 to 6.9 bars). Seleccione la presión de operación dentro de este rango para el mejor rendimiento. NO EXCEDA LA PRESIÓN
OPERATIVA RECOMENDADA.
CONSUMO DE AIRE:
El modelo TS056 requiere 11,6 litros (0,41 pies cúbicos por minuto (c.f.m.} de aire libre para funcionar a una velocidad de 100 sujetadores por minuto a
100 PSI (6,9 bares). Considere la velocidad real en la que funcionará la herramienta para determinar la cantidad de aire requerido. Por ejemplo: si se utilizan
50 sujetadores por minuto en promedio, necesita el 50 % de los c.f.m. requeridos de la herramienta para operarla a una velocidad de 100 sujetadores por
minuto.
-8-
MODE O ONGITUD A TURA ANCHO PESO
TS056 220 mm (8.67”) 178 mm (6.99“) 46 mm (1.81”) 1,1 kg (2.3 lb)
MODE O SERIES DE
SUJETADORES: RANGO DE SUJETADOR: FASTENER TIPO DE
SUJETADOR:
TS056
TRA700 Series 6 mm -14 mm (1/4" - 9/16") Corona de 9.5 mm
PBN Series 12 mm - 15 mm (1/2" - 5/8") Calibre 18
SUMINISTRO DE AIRE CONEXIONS
OPERACIÓN
MANTENIMIENTO DE LA HERRAMIENTA
ESPECIFICACIONES DE LA HERRAMIENTA

-9-
SUMINISTRO DE AIRE Y CONE IONES
No use oxígeno, gases combustibles o gases embotellados como una fuente de suministro para esta herramienta, ya que la
herramienta puede estallar, posiblemente causando lesiones.
CONEXIONES:
Instale un enchufe macho en la herramienta que fluya libre y que descargue la presión de aire de la herramienta cuando sea desconectada de la fuente
de suministro.
ESPECIFICACIÓN PARA TORSIÓN DE AJUSTE:
Especificación de torsión para montaje por aire: 60-65 PULG-LB (69-75 CM-KGF).
MANGUERAS:
Las mangueras de aire deben tener un mínimo de clasificación de presión de operación de 10,5 Kg/cm2(10,3 bars) ó 150% de la presión máxima de operación
que podría producirse en el sistema de aire. La manguera de suministro debe contener una conexión que provea un “desconectado rápido” del enchufe macho en
la herramienta.
FUENTE DE SUMINISTRO:
Use sólo aire comprimido regulado limpio como una fuente de suministro para esta herramienta. NUNCA USE OXÍGENO, GASES COMBUSTIBLES O
GASES EMBOTELLADOS COMO UNA FUENTE DE SUMINISTRO PARA ESTA HERRAMIENTA, YA QUE LA HERRAMIENTA PODRÍA ESTALLAR.
REGU ADOR:
Se requiere un regulador de presión con una presión de operación de 0-8,7 Kg/cm2(8,6 bars) para controlar la presión de operación para la segura
operación de esta herramienta. No conecte esta herramienta a una presión de aire que potencialmente exceda 14 Kg/cm2(13,8 bars), ya que la
herramienta puede fracturarse o estallar, posiblemente causando lesiones.
PRESIÓN DE OPERACIÓN:
No exceda la presión operativa máxima recomendada, ya que se incrementaría de manera importante el desgaste de la herramienta. El suministro de aire
debe ser capaz de mantener la presión operativa en la herramienta. Las caídas de presión en el suministro de aire pueden reducir la potencia de impulso
de la herramienta. Refiérase a “ESPECIFICACIONES DE LA HERRAMIENTA” para configurar la presión operativa correcta para la herramienta.
CÓMO CARGAR EL TS056
Cuando el equipo está conectado al suministro de aire, tanto el operador como todas las personas que se encuentren en el área
de trabajo, SIEMPRE deben usar PROTECCIÓN OCU AR que cumpla las especificaciones ANSI para resguardo contra
partículas volantes arrojadas desde el FRENTE o los ATERA ES. Dicha protección ocular se requiere para proteger contra
residuos y remaches volantes, que podrían causar graves lesiones en los ojos.
El empleador y/o usuario debe asegurar que la debida protección para los ojos sea usada. El equipo protector de los ojos
debe cumplir con los requisitos del Instituto de Normas Nacionales Americano (American National Standards Institute),
ANSI Z87.1/CAN/CSA Z94.3 y debe proveer protección de frente y de los lados. NOTA: as gafas de seguridad que no están
protegidas de los lados y las máscaras por sí solas no proveen la debida protección.
ADVERTENCIA: PARA IMPEDIR ESIONES ACCIDENTA ES:
• Nunca coloque una mano o cualquier otra parte del cuerpo en el área de descarga del
sujetador de la herramienta mientras el suministro de aire está conectado;
• Nunca apunte la herramienta hacia otra persona;
• Nunca participe en juegos rudos con la herramienta;
• Nunca accione ni tome el gatillo secundario si la punta no está dirigida hacia la pieza de trabajo
• Siempre maneje la herramienta con cuidado.
• No accione ninguno de los dos gatillos al cargar la herramienta.
CARGA:
1. Extraiga la línea de aire de la herramienta, Fig.1.
2. Sostenga la engrapadora de arriba a abajo como se ilustra y suelte el pestillo de carga, Fig.2
3. Coloque una vara de grapas en el canal inferior para que las patas apunten hacia arriba. Empuje y deslice para cerrar, asegurándose
de que encaje el pestillo. Fig. 3.
4. Para las puntillas, coloque solo el lado izquierdo (la dirección que se muestra en el revestimiento del alimentador). Asegúrese de que
las cabezas de los clavos apunten hacia abajo. Empuje y deslice para cerrar, asegurándose de que encaje el pestillo.
SUMINISTRO DE AIRE CONEXIONES
CÓMO CARGAR EL TS056
Fig.1 Fig.2
Fig.3 Fig.4

-10-
OPERACIÓN DE LA HERRAMIENTA
Cuando el equipo está conectado al suministro de aire, tanto el operador como todas las personas que se encuentren en el
área de trabajo, SIEMPRE deben usar PROTECCIÓN OCU AR que cumpla las especificaciones ANSI para resguardo contra
partículas volantes arrojadas desde el FRENTE o los ATERA ES. Dicha protección ocular se requiere para proteger contra
residuos y remaches volantes, que podrían causar graves lesiones en los ojos.
El empleador y/o usuario debe asegurar que la debida protección para los ojos sea usada. El equipo protector de los ojos
debe cumplir con los requisitos del Instituto de Normas Nacionales Americano (American National Standards Institute),
ANSI Z87.1/CAN/CSA Z94.3 y debe proveer protección de frente y de los lados. NOTA: as gafas de seguridad que no están
protegidas de los lados y las máscaras por sí solas no proveen la debida protección.
ANTES DE MANEJAR U OPERAR ESTA HERRAMIENTA:
EA Y ENTIENDA AS ADVERTENCIAS CONTENIDAS EN ESTE MANUA .
PORTER CAB E OFRECE UN TIPO DE FUNCIONAMIENTO PARA AS HERRAMIENTAS DE A SERIE TS056,
FUNCIONAMIENTO CON GATI O SECUNDARIO
OPERACIÓN
FUNCIONAMIENTO CON GATI O SECUNDARIO:
Cuando se tire el gatillo secundario, la herramienta se activará cada vez que se tire del gatillo. Esta herramienta se opera activando o tomando primero
el gatillo secundario situado bajo la empuñadura y luego accionando el gatillo bajo la válvula, tal como se muestra FIG. 5.
Nunca accione ni tome el gatillo secundario al moverse de un lado a otro, al cambiar de posición, enfundar o colgar la
herramienta ni al preparar la superficie de trabajo a fin de realizar operaciones de fijación.
El operador no debe mantener el gatillo secundario accionado salvo durante la aplicación de fijaciones ya que podrían
ocurrir lesiones graves si el gatillo hiciera contacto accidentalmente con algo o alguien, ocasionando que la herramienta
haga un ciclo.
ELIMINACIÓN DE ATASCOS DE PASADORES
DESCONECTE SIEMPRE A HERRAMIENTA DE SUMINISTRO DE AIRE ANTES DE E IMINAR UN ATASCAMIENTO DE
SUJETADOR.
PARA QUITAR UN PASADOR ATASCADO:
1. Suelte el alimentador y tire hacia atrás.
2. Retire el sujetador atascado
Desconectar la herramienta del suministro de aire cuando se realicen ajustes o mantenimiento.
El operador no debe mantener el gatillo secundario apretado, excepto durante la tarea de ajuste, ya que podrían producirse lesiones
graves si el gatillo accidentalmente hiciera contacto con un objeto o una persona, provocando que la herramienta realice un ciclo.
No apriete ni tome el gatillo secundario involuntariamente cuando se desplace, al cambiar la ubicación de trabajo, cuando enfunde
o cuelgue la herramienta o cuando prepare la superficie de trabajo para la operación de ajuste.
VERIFICACIÓN DE LA OPERACIÓN DE LA HERRAMIENTA:
Quite todos los sujetadores de la herramienta antes de efectuar la verificaciÓn de la operaciÓn de la herramienta!
FUNCIONAMIENTO CON GATI O SECUNDARIO:
El gatillo solo activará la herramienta si ya se ha tirado del el gatillo secundario.
El gatillo secundario está ubicado bajo la empuñadura. El gatillo secundario evita que el gatillo primario active la herramienta si no se ha accionado
primero el gatillo secundario.
ACCIONE O TOME PRIMERO ESTE
GATI O SECUNDARIO
VÁSTAGO
Fig.5
OPERACIÓN DE LA HERRAMIENTA
OPERACIÓN
ELIMINACIÓN DE ATASCOS DE PASADORES
VERIFICACIÓN DE LA OPERACIÓN DE LA HERRAMIENTA
USA EL GANCHO PARA CINTURÓN OPCIONAL (SE VENDE POR SEPARADO)

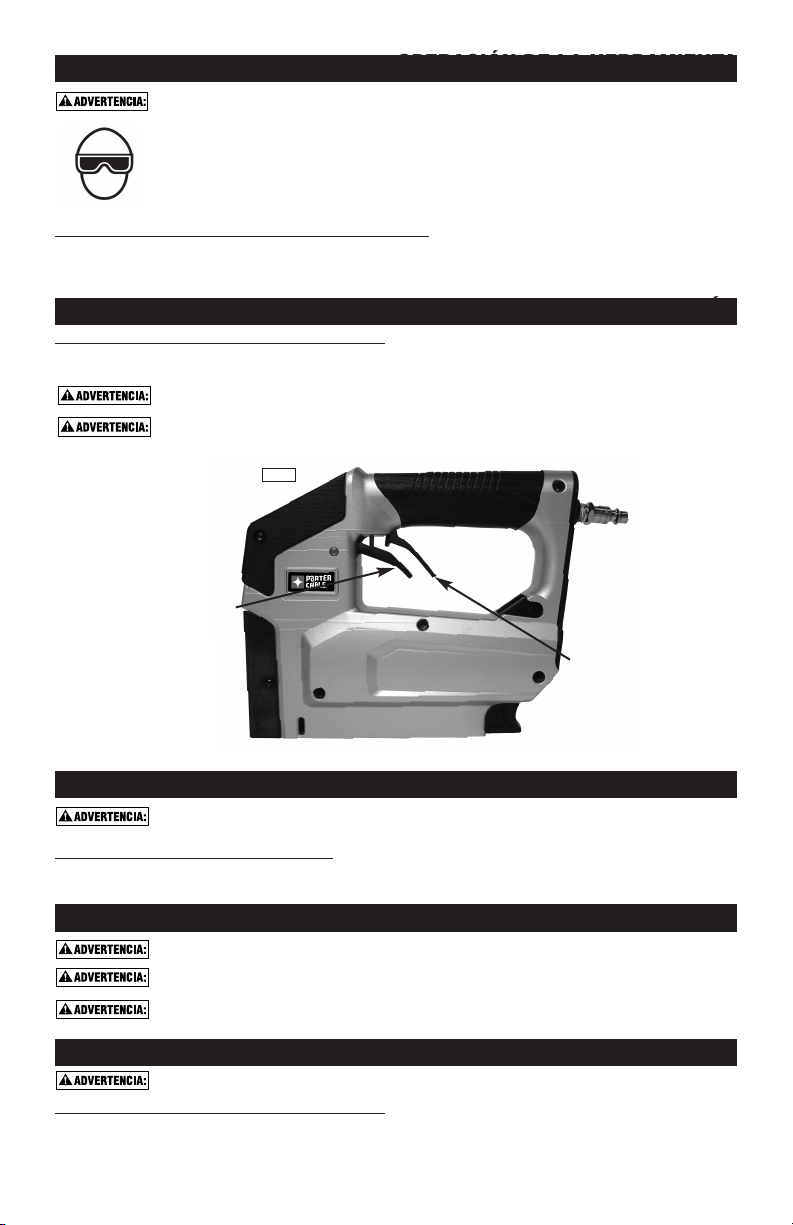

Ponga la punta de la herramienta contra una pieza de trabajo para todas las verificaciones de funcionamiento a continuación.
A. Con la mano en la parte de atrás de la empuñadura, hacia atrás del gatillo secundario, y sin apretar el gatillo secundario, use el dedo para
accionar el gatillo primario.
NO DEBE HACER UN CIC O A HERRAMIENTA.
B.Con la mano en la empuñadura, y apretando el gatillo secundario, use el dedo para accionar el gatillo primario.
DEBE HACER UN CIC O A HERRAMIENTA.
MIENTRAS TIENE ACCIONADO E GATI O SECUNDARIO, A HERRAMIENTA HARÁ UN CIC O CADA VEZ QUE SE
ACCIONE E GATI O PRIMARIO.
ADEMÁS DE AS OTRAS ADVERTENCIAS CONTENIDAS EN ESTE
MANUA , OBSERVE O SIGUIENTE PARA UNA OPERACIÓN SEGURA.
• Utilice la herramienta neumática de PORTER CAB E únicamente para impulsar sujetadores.
• Jamás utilice esta herramienta de manera que pudiera causar que un sujetador sea
dirigido hacia usted mismo u otras personas dentro del área de trabajo.
• No utilice la herramienta como un martillo.
• Siempre cargue la herramienta por la manija. Jamás cargue la herramienta por la manguera de aire.
• No modifique o altere esta herramienta de su diseño original o función sin la aprobación de PORTER CAB E.
• Siempre esté consciente de que el mal trato y manejo inadecuado de esta herramienta puede originar lesiones para usted y los demás.
• Jamás sujete o ate con cinta el gatillo o el disparador de contacto en una posición activada.
• Jamás deje una herramienta sola con la manguera de aire conectada.
• NOTA: No siga usando una herramienta que tenga una fuga de aire o que no funciona debidamente. Notifique a su representante de
PORTER CAB E más cercano si su herramienta sigue teniendo problemas de funcionamiento.
MANTENIMIENTO DE LA HERRAMIENTA NEUMÁTICA
Al trabajar con herramientas neumáticas, tenga presente las advertencias que se hacen en este manual, y sea
particularmente cuidadoso al evaluar herramientas problemáticas.
PARTES DE REEMP AZO:
Utilice sólo partes de reemplazo de PORTER CABLE. No utilice partes modificadas ni partes que no brinden el mismo rendimiento que el equipo original.
PRESIÓN Y VO UMEN DE SUMINISTRO DE AIRE:
El volumen de aire es tan importante como la presión del aire. El volumen de aire suministrado a la herramienta puede ser inadecuado debido a conexiones
y mangueras más pequeñas que lo normal, o debido a los efectos de polvo y agua dentro del sistema. Un flujo de aire restringido impedirá que la herramienta
reciba un volumen de aire adecuado, aunque la lectura de la presión sea alta. Los resultados serán una operación lenta, la mala alimentación o una potencia
impulsadora reducida. Antes de evaluar los problemas de la herramienta en busca de estos síntomas, siga la pista del suministro de aire desde la herramienta
hasta la fuente de suministro para ver si hay conexiones restrictivas, accesorios giratorios, puntos bajos que contienen agua y cualquier otra cosa que evitaría
un flujo de aire de volumen completo a la herramienta.
DIAGNÓSTICO DE FALLA
PROB EMA CAUSA CORRECCIÓN
El vástago de la válvula del
gatillo tiene una fuga de aire La junta tórica está cortada o dañada . . . . . . . . . . . . . . .Sustituya el ensamble de la válvula del gatillo
No puede realizar el ciclo Restricción del suministro de aire . . . . . . . . . . . . . . . . . . .Verifique el equipo de suministro de aire
La presión de aire es muy baja . . . . . . . . . . . . . . . . . . . . .Verifique el equipo de suministro de aire
Falta de alimentación, ciclo lento Las juntas tóricas/los sellos están
cortados o resquebrajados . . . . . . . . . . . . . . . . . . . . . . . .Sustituya las juntas tóricas/los sellos
El ensamble del gatillo está desgastado/tiene fugas . . . .Sustituya el ensamble del gatillo
Hay acumulación de polvo/alquitrán en el impulsor . . . . .Desensamble la nariz/impulsor para limpiar
Salteo de sujetadores,
alimentación intermitente Restricción de aire/caudal de aire inadecuado
desconecte rápidamente la fosa y el enchufe . . . . . . . . . .Sustituya los accesorios de desconexión rápida
unta tórica del pistón desgastado . . . . . . . . . . . . . . . . . .Sustituya la junta tórica, verifique el impulsor
Resorte del émbolo dañado . . . . . . . . . . . . . . . . . . . . . . .Sustituya el resorte
Baja presión de aire . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Verifique el sistema de suministro
de aire hacia la herramienta
Tamaño equivocado de sujetadores . . . . . . . . . . . . . . . . .Use únicamente sujetadores recomendados
Impulsor roto/astillado . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sustituya el impulsor
(verifique la junta tórica del pistón)
Carrete sucio/seco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Limpie
Revestimiento del alimentador desgastado . . . . . . . . . . .Sustituya el revestimiento del alimentador
os sujetadores se
atascan en la herramienta Tamaño equivocado de sujetadores . . . . . . . . . . . . . . . . .Use únicamente sujetadores recomendados
Sujetadores doblados . . . . . . . . . . . . . . . . . . . . . . . . . . . .Deje de utilizar estos sujetadores
Impulsor roto/astillado . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sustituya el impulsor
-11-
MANTENIMIENTO DE LA HERRAMIENTA NEUMÁTICA
RESOLUCIÓN DE PROBLEMAS

-12-
INTRODUCTION
Les outils PORTER CABLE sont des outils de précision conçus pour un clouage exact et à haut rendement. Ils offrent un service efficace et fiable lorsque utilisés
correctement et avec soin. Comme pour tout outil sophistiqué, il est nécessaire de suivre les instructions du fabricant pour obtenir de meilleures performances. Veuillez
étudier ce manuel avant la mise en fonction de l’outil, et vous assurer d’avoir compris les avertissements et consignes de sécurité inclus. Lisez avec précaution les
instructions d’installation, de fonctionnement et de maintenance; conservez le manuel pour référence ultérieure. REMARQUE : Des mesures de sécurité
supplémentaires peuvent être requises en fonction de votre utilisation particulière de l’outil. Pour toute question concernant l’outil et son utilisation, contactez votre
représentant ou distributeur PORTER CABLE. PORTER CABLE, 701 E. oppa Road, Towson, Maryland 21286, U.S. & Canada Only, É.-U. et Canada seulement
SOMMAIRE
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Fiche technique de l’outil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Alimentation d'air et connexions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-14
Chargement de l’outil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Fonctionnement de l’outil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Dégagement d'une attache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Utilise le crochet de ceinture optionnel (vendu séparément) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Vérification du fonctionnement de l'outil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Entretien de l’outil pneumatique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
GARANTIE LIMITÉE – É.-U. et Canada seulement
PORTER CABLE réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date
d’achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif de l’outil. Pour obtenir de plus
amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.portercable.com ou composer le 1-888-848-5175 (É.-
U. et Canada seulement). Cette garantie ne s’applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette
garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état ou d’une province à l’autre.
En plus de la présente garantie, les outils PORTER CABLE sont couverts par notre :
CONTRAT D’ENTRETIEN GRATUIT D’UN AN: PORTER CABLE entretiendra l’outil et remplacera les pièces usées au cours d’une utilisation normale et ce,
gratuitement, pendant une période d’un an à compter de la date d’achat, et la.
GARANTIE DE REMBOURSEMENT DE 90 OURS: Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique
ou de la cloueuse PORTER CABLE, celuici peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat, pour obtenir un remboursement
intégral, sans aucun problème.
AMÉRIQUE LATINE : Cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie
spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.
Pour enregistrer l’outil en vue d’obtenir un service de garantie, consulter notre site Web au www.portercable.com.
MESURES DE SÉCURITÉ - DÉFINITIONS
Veuillez suivre toutes les consignes de sécurité décrites ci-après lors de l'utilisation d'un outil pneumatique afin d'éviter tout risque de décès
ou de blessure grave. Assurez-vous de lire et de bien comprendre les consignes avant d'utiliser l'outil.
Ce manuel contient des renseignements importants que vous devez connaître et comprendre. Ces renseignements concernent
la protection de VOTRE SÉCURITÉ et la PRÉVENTION DE PROB ÈMES IÉS À 'ÉQUIPEMENT. Afin de vous aider à repérer
ces renseignements, nous avons utilisé les pictogrammes qui se trouvent ci-dessous. Veuillez lire le manuel et être attentif à
ces pictogrammes.
Indique une situation dangereuse imminente qui, si elle n’est pas évitée, causera la mort ou des blessures graves.
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait se solder par un décès ou
des blessures graves.
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée pourrait se solder par des blessures mineures ou
modérées.
Indique une situation qui, si elle n'est pas évitée, pourrait entraîner des dommages matériels.
CONSIGNES DE SÉCURITÉ
UNE PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une protection contre les projectiles en
provenance de l’AVANT et des CÔTÉS, doit toujours être portée par l’opérateur et les personnes présentes dans la zone de
travail, lors du raccordement au réseau d’air, du chargement, du fonctionnement et de la maintenance de l’outil. Une telle
protection est indispensable pour vous protéger contre les projections d’attaches et de particules qui peuvent entraîner
des blessures graves.
’employeur et/ou l’utilisateur doivent s’assurer du port d’une protection oculaire adéquate. ’équipement de protection oculaire
doit être conforme aux normes ANSI Z87.1/CAN/CSA Z94.3 (de l’Institut National Américain des Normes), et offrir une
protection à la fois frontale et latérale. REMARQUE : les lunettes de protection sans écrans latéraux et les masques de
protection portés seuls, n’offrent pas une protection suffisante.
Des mesures de sécurité supplémentaire sont requises dans certains environnements. Par exemple, la zone de travail peut
favoriser l’exposition à un niveau de bruit susceptible d’entraîner une surdité. ’employeur et l’utilisateur doivent s’assurer
qu’une protection de l’ouïe sera utilisée par l’opérateur et les personnes présentes dans la zone de travail. Certains
environnements exigeront l’utilisation d’un équipement de protection de la tête. orsque cela s’avère nécessaire, l’employeur
et l’utilisateur doivent s’assurer que la protection de la tête est conforme à la norme ANSI CAN/CSA Z89.1.
INTRODUCTION
SOMMAIRE
GARANTIE LIMITÉE DE TROIS ANS
MESURES DE SÉCURITÉ - DÉFINITIONS
CONSIGNES DE SECURITE

a poussière produite par le sablage, le sciage, le meulage et le vissage avec des outils électriques et d'autres activités de
construction renferme des produits chimiques reconnus par l'État de la Californie comme pouvant causer le cancer, des
anomalies congénitales ou d'autres dommages aux fonctions reproductrices. Voici quelques exemples de ces produits
chimiques :
• e plomb contenu dans les peintures à base de plomb
• a silice cristallisée contenue dans les briques, le ciment et d'autres produits de maçonnerie
• 'arsenic et le chrome contenu dans le bois traité chimiquement
es risques d'exposition varient selon la fréquence de ce genre de travaux. Pour réduire le risque d'exposition à ces
produits chimiques : Travailler dans un endroit bien aéré et porter un équipement de protection adéquat comme des
masques antipoussières conçus spécifiquement pour filtrer les particules microscopiques.
ALIMENTATION EN AIR COMPRIMÉ ET RACCORDEMENT
’oxygène ou les gaz combustibles ne doivent en aucun cas être employés comme source d’énergie, sachant que l’outil
peut exploser et provoquer des blessures.
N’utiliser en aucun cas des sources d’énergie à une pression dépassant 14 kg/cm2(13,8 bars), car l’outil peut éclater et
causer des blessures.
’appareil ne doit pas rester sous pression lorsqu’il est déconnecté de la source d’air. Si un mauvais raccord est utilisé, l’outil
peut demeurer sous pression même après le désaccouplement, et de ce fait, peut éjecter un élément d’assemblage et causer
des blessures.
N’appuyez pas sur la gâchette alors que l’outil est branché sur l’alimentation d’air car l’outil pourrait alors être actionné et
causer des blessures.
Veillez à toujours débrancher l’alimentation d’air : 1.) Avant de procéder à des réglages; 2.) Au moment de réparer l’outil;
3.) Au moment de dégager un blocage; 4.) orsque l’outil n’est pas utilisé; 5.) Au moment de se déplacer vers une zone de
travail différente, puisque l’outil pourrait être actionné accidentellement et causer des blessures; 6.) Avant de placer l’outil
sur une surface, de suspendre l’outil à votre ceinture ou d’interrompre d’une quelque autre façon l’utilisation de l’outil.
OPÉRATION
Veillez à toujours manipuler l’outil avec précaution : 1.) Ne vous chahutez jamais; 2.) N'appuyez jamais sur la gâchette et ne
la saisissez jamais sans que le nez de pose ne soit dirigé vers la surface de travail; 3.) Maintenez les autres à une distance
sécuritaire alors que l’outil fonctionne puisqu’il pourrait être actionné accidentellement et causer des blessures.
’opérateur ne doit pas maintenir la gâchette secondaire enfoncée sauf lors des opérations de pose d'attaches puisque de
graves blessures peuvent être causées si la gâchette entrait accidentellement en contact avec quelqu'un ou quelque chose,
ce qui pourrait actionner l'outil.
Ne placez jamais la main ou le corps dans la zone de décharge de l'outil.
Vérifiez fréquemment le fonctionnement du mécanisme de la gâchette secondaire. N'utilisez pas l'outil si la gâchette
secondaire ne fonctionne pas correctement, car cela pourrait entraîner le déclenchement accidentel d'une attache. Ne
gênez pas le fonctionnement du mécanisme de la gâchette secondaire.
N'appuyez jamais sur la gâchette et ne la saisissez jamais par inadvertance alors que vous bougez, changez de lieu de travail,
lorsque vous rangez l’outil dans son étui ou l’accrochez pour le suspendre ou lorsque vous préparez une surface de travail
pour une opération de pose d’attaches.
Ne pas enfoncer des attaches lorsque l'outil est trop penché ou par-dessus d'autres attaches car cela pourrait faire dévier
ces dernières et entraîner des blessures.
Ne pas enfoncer des attaches près du bord de la pièce car le bois pourrait se fendre et faire dévier les attaches, entraînant
ainsi des blessures.
Pendant son fonctionnement, cette agrafeuse génère des ÉTINCE ES. NE JAMAIS utiliser la agrafeuse près de substances, gaz
ou vapeurs inflammables, y compris : laque, peinture, benzène, solvant, essence, adhésifs, mastics, colles ou tous autres produits
qui sont, eux ou leurs vapeurs, brumes ou produits dérivés, inflammables, combustibles ou explosifs. ’utilisation de la agrafeuse
dans un tel environnement pourrait mener à une EXP OSION pouvant causer des blessures ou le décès de l’utilisateur ou de
personnes à proximité.
ENTRETIEN DE L’APPAREIL
ors de l’utilisation d’un outil fonctionnant sous-pression, lire les avertissements du manuel et user d’extrêmes
précautions lors de la découverte d’un problème.
FICHE TECHNIQUE DE L’OUTIL
CARACTÉRISTIQUES TECHNIQUES DES ATTACHES :
-13-
ALIMENTATION EN AIR COMPRIMÉ ET RACCORDEMENT
OPÉRATION
ENTRETIEN DE L’APPAREIL
FICHE TECHNIQUE DE L’OUTIL
MODÈ E ONGUEUR HAUTEUR ARGEUR POIDS
TS056 220 mm (8,67 po) 178 mm (6,99 po) 46 mm (1,81 po) 1,1 kg (2,3 lb)
MODÈ E GAMME D'ATTACHES : TAI E DES ATTACHES : TYPE D'ATTACHES :
TS056
TRA700 Series 6mm -14mm (1/4" - 9/16") Couronne de 9,5 mm
PBN Series 1/2" - 5/8" (12mm - 15mm) Qualité 18

RACCORDEMENTS À ’AIR :
Cet outil utilise un raccord de 1/4 N.P.T. Son diamètre intérieur doit être de 5 mm (0,2 po) ou plus. Lors du désaccouplement de la source d’air, le raccord
doit permettre rapidement la mise à l’atmosphère de toute pression résiduelle.
PRESSION DE FONCTIONNEMENT :
80 à 100 psi (5.5 to 6.9 bars). Régler la pression d’air en suivant ces recommandations pour obtenir le meilleur rendement possible. NE DÉPASSEZ PAS
LA PRESSION DE FONCTIONNEMENT RECOMMANDÉE.
CONSOMMATION D’AIR :
Le modèle TS056 requiert 0,41 pied cube par minute d'air libre pour fonctionner au rythme de 100 attaches par minute, à 100 psi (6,9 bar). Considérer le
débit actuel de fonctionnement de l'outil afin de déterminer la quantité d'air requise. Par exemple, si votre agrafeuse fonctionne à environ 50 attaches par
minute, vous devez calculer 50 % de la quantité de pieds cubes par minute d'air libre de l'outil pour que celui-ci fonctionne à 100 attaches par minute.
ALIMENTATION D'AIR ET CONNE IONS
’oxygène, les gaz combustibles ou les bouteilles de gaz ne doivent en aucun cas être employés comme source d’énergie,
car ils peuvent exploser et provoquer des blessures.
RACCORDEMENTS :
Installer le raccord mâle sur l’appareil. Lors du désaccouplement de la source d’énergie, le raccord mâle doit permettre rapidement la mise à l’atmosphère
de toute pression résiduelle.
CARACTÉRISTIQUE DE COUP E DU RACCORD:
Caractéristique de couple du raccord d'air : 69-75 CM-KGF (60-65 PO-LB).
TUYAUX :
Les tuyaux d’air comprimé doivent résister à une pression d’utilisation minimale constante de 10,5 Kg/cm2(10,3 bars), ou 150% de la pression pouvant
être produite pour l’installation. Le tuyau d’alimentation doit contenir un raccord permettant « un désaccouplement rapide » du raccord mâle de l’appareil.
A IMENTATION EN AIR COMPRIMÉ :
Les appareils doivent être alimentés avec de l’air propre et sec. L’OXYGÈNE, LES GAZ COMBUSTIBLES OU LES BOUTEILLES DE GAZ NE DOIVENT
EN AUCUN CAS ÊTRE EMPLOYÉS COMME SOURCE D’ÉNERGIE CAR ILS PEUVENT EXPLOSER.
RÉGU ATEUR :
Un régulateur de pression fonctionnant à des pressions de 0 à 8,7 Kg/cm2(8,6 bars) est nécessaire pour contrôler la pression d’utilisation du cloueur. Ne
pas accoupler cet appareil à un régulateur de pression pouvant excéder 14 Kg/cm2(13,8 bars) car l’outil pourrait se fracturer ou se rompre, et causer des
blessures.
PRESSION D’UTI ISATION :
Ne dépassez pas la pression de fonctionnement recommandée, car l’usure de l’outil augmenterait de façon considérable. L’alimentation d’air doit être en
mesure de maintenir la pression de fonctionnement de l’outil. Une baisse de pression subite de l’alimentation d’air est susceptible de réduire la puissance
motrice de l’outil. Consultez les « SPÉCIFICATIONS DE L’OUTIL » pour régler correctement la pression de fonctionnement de l’outil.
CHARGEMENT DU TS056
UNE PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une protection contre les projectiles en
provenance de l’AVANT et des CÔTÉS, doit toujours être portée par l’opérateur et les personnes présentes dans la zone
de travail, lors du raccordement au réseau d’air, du chargement, du fonctionnement et de la maintenance de l’outil. Une
telle protection est indispensable pour vous protéger contre les projections d’attaches et de particules qui peuvent
entraîner des blessures graves.
’employeur et/ou l’utilisateur doivent s’assurer du port d’une protection oculaire adéquate. ’équipement de protection
oculaire doit être conforme aux normes ANSI Z87.1/CAN/CSA Z94.3 (de l’Institut National Américain des Normes), et offrir
une protection à la fois frontale et latérale. REMARQUE : les lunettes de protection sans écrans latéraux et les masques
de protection portés seuls, n’offrent pas une protection suffisante.
POUR PRÉVENIR UN ACCIDENT
• Ne jamais placer la main ou toute autre partie du corps dans la zone d’éjection des clous lorsque l’outil est relié à la
source d’air.
• Ne jamais pointer le cloueur vers quelqu’un.
• Ne jamais jouer avec l’outil.
• N'appuyez jamais sur la gâchette et ne la saisissez jamais sans que le nez de pose ne soit dirigé vers la surface de travail.
• Toujours manier l’outil avec précautions.
• N’appuyez jamais sur aucune des deux gâchettes en chargeant l’outil.
-14-
ALIMENTATION D’AIR ET CONNEXIONS
CHARGEMENT DU TS056

-15-
CHARGEMENT :
1. Retirez la conduite d'air de l'outil, figure 1.
2. Tenez l'outil à l'envers tel qu'illustré et retirez la trappe de chargement, figure 2.
3. Placez une rangée d'attaches dans le canal du bas de manière à ce que les extrémités pointent vers le haut.
Fermez le verrou et assurez-vous qu'il est enclenché, figure 3.
4. Pour les clous de finition, placez-les du côté gauche (tel qu'indiqué sur le chargeur). Vérifiez que les têtes de clous pointent vers le bas. Fermez le
verrou et assurez-vous qu'il est enclenché. side (direction as shown on the magazine liner). Be sure nail heads are pointing down. Push slide closed,
make sure latch engages.
FONCTIONNEMENT DE L’OUTIL
UNE PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une protection contre les projectiles en
provenance de l’AVANT et des CÔTÉS, doit toujours être portée par l’opérateur et les personnes présentes dans la zone de
travail, lors du raccordement au réseau d’air, du chargement, du fonctionnement et de la maintenance de l’outil. Une telle
protection est indispensable pour vous protéger contre les projections d’attaches et de particules qui peuvent entraîner
des blessures graves.
’employeur et/ou l’utilisateur doivent s’assurer du port d’une protection oculaire adéquate. ’équipement de protection
oculaire doit être conforme aux normes ANSI Z87.1/CAN/CSA Z94.3 (de l’Institut National Américain des Normes), et offrir
une protection à la fois frontale et latérale. REMARQUE : les lunettes de protection sans écrans latéraux et les masques de
protection portés seuls, n’offrent pas une protection suffisante.
AVANT DE MANIPU ER OU D’UTI ISER CET OUTI :
IRE ET COMPRENDRE ES AVERTISSEMENTS CONTENUS DANS CE MANUE .
PORTER CAB E PERMET UN TYPE DE FONCTIONNEMENT POUR A SÉRIE D’OUTI S TS056, FONCTIONNEMENT DE A GÂCHETTE AVEC
A GÂCHETTE SECONDAIRE
FONCTIONNEMENT DE L’OUTIL
Fig.1 Fig.2
Fig.3 Fig.4

-16-
FONCTIONNEMENT DE A GÂCHETTE AVEC A GÂCHETTE SECONDAIRE :
L'outil se mettra en marche chaque fois que la gâchette secondaire sera tirée. Cet outil à gâchette est actionné en appuyant sur ou en saisissant d'abord
la gâchette secondaire sous la poignée de main, puis en appuyant sur la gâchette sous la soupape, tel qu’indiqué FIG 5.
N'appuyez jamais sur la gâchette et ne la saisissez jamais par inadvertance alors que vous bougez, changez de lieu de
travail, lorsque vous rangez l’outil dans son étui ou l’accrochez pour le suspendre ou lorsque vous préparez une surface
de travail pour une opération de pose d’attaches.
’opérateur ne doit pas maintenir la gâchette secondaire enfoncée sauf lors des opérations de pose d'attaches puisque de
graves blessures peuvent être causées si la gâchette entrait accidentellement en contact avec quelqu'un ou quelque chose,
ce qui pourrait actionner l'outil.
DÉGAGEMENT D'UNE ATTACHE
VEUI EZ TOUJOURS DÉCONNECTER 'OUTI DE 'A IMENTATION D'AIR AVANT DE RETIRER UNE ATTACHE COINCÉE.
DÉB OCAGE D’UNE ATTACHE COINCÉE :
1. Retirez le chargeur.
2. Retirez l'attache coincée.
Déconnectez toujours l'outil de l'alimentation d'air lorsque vous effectuez des ajustements ou lors de l'entretien.
L'utilisateur ne doit pas maintenir la gâchette secondaire enfoncée, sauf lors de l'agrafage, puisque des blessures graves peuvent
se produire si la gâchette entre accidentellement en contact avec quelqu'un ou quelque chose, provoquant ainsi le déclenchement
de l'outil.
Ne saisissez ou n'appuyez jamais sur la gâchette secondaire par inadvertance lorsque vous vous déplacez, lorsque vous changez
d'endroit, lorsque vous rangez ou suspendez l'outil, ou encore lorsque vous préparez la surface à agrafer.
VÉRIFICATION DU FONCTIONNEMENT DE L'OUTIL :
Retirer toutes les attaches de fixation de l’outil avant de procéder à une vérification du fonctionnement
de celui-ci.
FONCTIONNEMENT DE A GÂCHETTE AVEC A GÂCHETTE SECONDAIRE :
La gâchette ne fera fonctionner l'outil que si la gâchette secondaire a d'abord été tirée.
La gâchette secondaire est située sous la poignée. La gâchette secondaire empêche la gâchette principale d’actionner l’outil si la gâchette secondaire
n’a pas été enfoncée au préalable.
Placez le nez de pose de l’outil contre la surface de travail pour toutes les vérifications d’utilisation suivantes.
A. La main sur l’extrémité arrière de la poignée, loin de la gâchette secondaire, et n’appuyant pas sur cette même gâchette, enfoncez la gâchette
principale avec votre doigt.
’OUTI NE DOIT PAS EFFECTUER UN CYC E.
B. La main sur la poignée, et tout en enfonçant la gâchette secondaire, enfoncez la gâchette principale avec votre doigt.
’OUTI DOIT EFFECTUER UN CYC E.
ORSQUE A GÂCHETTE SECONDAIRE RESTE ENFONCÉE, ’OUTI EFFECTUE UN CYC E À CHAQUE FOIS QUE A
GÂCHETTE PRINCIPA E EST ENFONCÉE!
APPUYEZ SUR OU SAISISSEZ CETTE
GÂCHETTE SECONDAIRE D’ABORD
APPUYER SUR
A GÂCHETTE
Fig.5
DÉGAGEMENT D’UNE ATTACHE
VÉRIFICATION DU FONCTIONNEMENT DE L’OUTIL
UTILISE LE CROCHET DE CEINTURE OPTIONNEL (VENDU SÉPARÉMENT)

EN SUPP ÉMENT DES AUTRES AVERTISSEMENTS CONTENUS DANS CE MANUE , OBSERVEZ ES
RÈG ES SUIVANTES POUR OPÉRER EN TOUTE SÉCURITÉ
•Utiliser cet outil pneumatique PORTER CAB E uniquement pour éjecter des éléments d’assemblage.
• Ne jamais utiliser l’outil de telle manière qu’un élément d’assemblage peut être dirigé vers vous-même ou vers d’autres personnes
présentes dans la zone de travail.
• Ne pas utiliser l’outil comme un marteau
• Porter toujours l’outil par la poignée, jamais par le nez.
•Ne pas altérer ou modifier cet outil par rapport à sa forme originale sans l’agrément de PORTER CAB E.
• Toujours avoir présent à l’esprit qu’une manipulation ou une utilisation inadéquate de cet outil peuvent causer des blessures.
• Ne jamais attacher ou maintenir la détente en position déchenchée.
• Ne jamais laisser le cloueur connecté au tuyau d’air sans surveillance.
• Ne pas utiliser cet outil s’il n’est pas pourvu d’une ÉTIQUETTE D’AVERTISSEMENT (WARNING ABE ) lisible.
• Cesser d’utiliser un outil qui perd de l’air ou ne fonctionne pas correctement. Notifier votre
concessionnaire PORTER CAB E si votre outil continue à mal fonctionner.
ENTRETIEN DE L’OUTIL PNEUMATIQUE
ors de l’utilisation d’un outil fonctionnant sous-pression, lire les avertissements du manuel et user d’extrêmes précautions
lors de la découverte d’un problème.
PIÈCES DE RECHANGE :
Utilisez uniquement les pièces de rechange PORTER CABLE. Ne pas utiliser de pièces modifiées, ou autres pièces dont les performances ne seraient pas
équivalentes aux pièces d’origine.
A IMENTATION D’AIR - PRESSION - VO UME :
Le volume d’air est aussi important que la pression. Le volume d’air nécessaire au bon fonctionnement de l’appareil peut être perturbé par des tuyaux et des
raccordements sous dimensionnés, ou par la présence d’eau dans le circuit d’air. Même si la pression d’air lue au manomètre est correcte, les diminutions du
volume d’air se traduiront par une perte de puissance de l’appareil, une diminution de la vitesse ou une alimentation inadéquate. Avant de rechercher la cause
de ces symptômes, vérifier les raccords et les tuyaux depuis l’outil jusqu’à la source d’énergie et vérifier qu’il n’existe pas de raccords trop serrés, tordus, des
niveaux bas contenant de l’eau, ou tout autre cause qui puisse expliquer une diminution du volume d’air vers l’appareil.
DÉPANNAGE
PROB ÈME CAUSE CORRECTION
a tige de soupape de la
gâchette laisse fuir de l’air. Le joint torique est coupé ou fêlé . . . . . . . . . . . . . . .Remplacez la soupape de la gâchette
Cycle non amorcé Il y a restriction dans l’alimentation d’air . . . . . . . . . .Vérifiez l’équipement d’alimentation d’air
La pression d’air est trop basse . . . . . . . . . . . . . . . .Vérifiez l’équipement d’alimentation d’air
Manque de puissance, l’outil tourne au ralenti Les joints toriques/joints sont
coupés ou craquelés . . . . . . . . . . . . . . . . . . . . . . . . .Remplacez les joints toriques/joints
L’assemblage de la gâchette
est trop usé ou fuit . . . . . . . . . . . . . . . . . . . . . . . . . . .Remplacez l’assemblage
Des impuretés se sont
accumulées sur le mandrin . . . . . . . . . . . . . . . . . . . .Démontez le nez de pose et
le mandrin afin de les nettoyer
Saut d'attaches; alimentation intermittente Alimentation d’air restreinte ou débit
d’air inadéquat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Remplacez les raccords à dégagement rapide
oint torique du piston trop usé . . . . . . . . . . . . . . . . .Remplacez le joint torique, vérifiez le mandrin
Le ressort du pousseur est endommagé . . . . . . . . .Remplacez le ressort
La pression d’air est basse . . . . . . . . . . . . . . . . . . . .Vérifiez le système d’alimentation d’air vers l’outil
Taille incorrecte des attaches . . . . . . . . . . . . . . . . . .N’utilisez que les attaches recommandées
Le mandrin est cassé ou détérioré . . . . . . . . . . . . . .Remplacez le mandrin
(vérifiez le joint torique du piston)
Le magasin est sale ou trop peu lubrifié . . . . . . . . . .Nettoyer
Le chargeur est trop usé . . . . . . . . . . . . . . . . . . . . . .Remplacez le chargeur
Attaches coincées dans l’outil Taille incorrecte des attaches . . . . . . . . . . . . . . . . . .N’utilisez que les attaches recommandées
Attaches pliées . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cessez d’utiliser ces attaches
Le mandrin est cassé ou détérioré . . . . . . . . . . . . . .Remplacez le mandrin
-17-
ENTRETIEN DE L’OUTIL PNEUMATIQUE
DÉPANNAGE

FN250SB
BN200SB
9R198001RA 03/13
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE
GARANTÍA. LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
www.po te cable.com
Inst uction manual
Manuel d'inst uctions
Manual de'inst ucciones
FN250SB
BN200SB
FINISH TOOLS
HERRAMIENTAS DE ACABADO
OUTILS DE FINITION
FN250SB-BN200SB_9R198001RA_PC_16GA and 18GA F N SH NA LER MANUAL_MAN_JM3_107674RevE_Manua

-2-
INTRODUCTION
The Porter Cable Finish tools are precision-built tools, designed for high speed, high volume nailing and
stapling. These tools will deliver efficient, dependable service when used correctly and with care. As with
any fine power tool, for best performance the manufacturer’s instructions must be followed. Please study
this manual before operating the tool and understand the safety warnings and cautions. The instructions
on installation, operation and maintenance should be read carefully, and the manual kept for reference.
NOTE: Additional safety measures may be required because of your particular application of the tool.
Contact your PORTER CABLE representative or distributor with any questions concerning the tool and its
use. PORTER CABLE, 701 E. Joppa Road, Towson, Maryland 21286, U.S. & Canada Only, É.-U. et
Canada seulement
INDEX
Safety nstructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Tool Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Air Supply: Fittings, Hoses, Filters, Air Consumption, Regulators,
Operating Pressure, Setting Correct Pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Loading the Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Tool Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Maintaining the Pneumatic Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Depth Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
LIMITED WARRANT — U.S. and Canada Only
PORTER-CABLE will repair, without charge, any defects due to faulty materials or workmanship for three years from the date of
purchase. This warranty does not cover part failure due to normal wear or tool abuse. For further detail of warranty coverage and
warranty repair information, visit www.portercable.com or call 1-888-848-5175 (U.S. & Canada Only). This warranty does not apply
to accessories or damage caused where repairs have been made or attempted by others. This warranty gives you specific legal
rights and you may have other rights which vary in certain states or provinces.
n addition to the warranty, PORTER-CABLE tools are covered by our:
1 YEAR FREE SERV CE: PORTER-CABLE will maintain the tool and replace worn parts caused by normal use, for free, any time
during the first year after purchase.
90 DAY MONEY BACK GUARANTEE: f you are not completely satisfied with the performance of your PORTER-CABLE Power
Tool, Laser, or Nailer for any reason, you can return it within 90 days from the date of purchase with a receipt for a full refund – no
questions asked.
LAT N AMER CA: This warranty does not apply to products sold in Latin America. For products sold in Latin America, see country
specific warranty information contained in the packaging, call the local company or see website for warranty information.
To register your tool for warranty service visit our website at www.portercable.com.
When using any pneumatic tool, all safety precautions , as outlined below, should be followed to avoid the risk of
death or serious injury. Read and understand the instructions before operating the tool.
This manual contains information that is important for you to know and understand. This information
relates to protecting YOUR SAFETY and PREVENTING EQUIP ENT PROBLE S. To help you recognize
this information, we use the symbols below. Please read the manual and pay attention to these symbols.
Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided,may result in minor or moderate injury.
Used without the safety alert symbol indicates a situation which, if not avoided, may result in property
damage.
DEFINI IONS - SAFE Y GUIDELINES
HREE YEAR LIMI ED WARRAN Y
SAFE Y INS RUC IONS
INDEX
FN250SB-BN200SB_9R198001RA_PC_16GA and 18GA F N SH NA LER MANUAL_MAN_JM3_107674RevE_Manua

-3-
SAFET INSTRUCTIONS
EYE PROTECTION which conforms to ANSI specifications and provides protection
against flying particles both from the FRONT and SIDE should ALWAYS be worn by the
operator and others in the work area when connecting to air supply, loading, operating
or servicing this tool. Eye protection is required to guard against flying fasteners and
debris, which could cause severe eye injury.
The employer and/or user must ensure that proper eye protection is worn. Eye
protection equipment must conform to the requirements of the American National
Standards Institute, ANSI Z87.1/CAN/CSA Z94.3 and provide both frontal and side
protection. NOTE: Non-side shielded spectacles and face shields alone do not provide
adequate protection.
Additional Safety Protection will be required in some environments. For example, the
working area may include exposure to noise level which can lead to hearing damage.
The employer and user must ensure that any necessary hearing protection is provided
and used by the operator and others in the work area. Some environments will require
the use of head protection equipment. When required, the employer and user must
ensure that head protection conforming to ANSI CAN/CSA Z89.1 is used.
Some dust created by power sanding, sawing, grinding, drilling, and other construction
activities contains chemicals known to the State of California to cause cancer, birth
defects or other reproductive harm. Some examples of these chemicals are:
• lead from lead-based paints
• crystalline silica from bricks and cement and other masonry products
• arsenic and chromium from chemically-treated lumber
Your risk from these exposures varies, depending on how often you do this type of
work. To reduce your exposure to these chemicals: work in a well ventilated area, and
work with approved safety equipment, such as those dust masks that are specially
designed to filter out microscopic particles.
AIR SUPPL AND CONNECTIONS
Do not use oxygen, combustible gases, or bottled gases as a power source for this tool as
tool may explode, possibly causing injury.
Do not use supply sources which can potentially exceed 200 P.S.I.G. as tool may burst,
possibly causing injury.
The connector on the tool must not hold pressure when air supply is disconnected. If a
wrong fitting is used, the tool can remain charged with air after disconnecting and thus will
be able to drive a fastener even after the air line is disconnected possibly causing injury.
Do not pull trigger or depress contact arm while connected to the air supply as the tool
may cycle, possibly causing injury.
Always disconnect air supply: 1.) Before making adjustments; 2.) When servicing the tool;
3.) When clearing a jam; 4.) When tool is not in use; 5.) When moving to a different work
area, as accidental actuation may occur, possibly causing injury; 6.) Before placing tool on
any surface, hanging tool on belt, or otherwise temporarily suspending use of the tool.
LOADING TOOL
When loading tool: 1.) Never place a hand or any part of body in fastener discharge
area of tool; 2.) Never point tool at anyone; 3.) Do not pull the trigger or depress the
trip as accidental actuation may occur, possibly causing injury.
OPERATION
Always handle the tool with care: 1.) Never engage in horseplay; 2.) Never pull the trigger
unless nose is directed toward the work; 3.) Keep others a safe distance from the tool
while tool is in operation as accidental actuation may occur, possibly causing injury.
The operator must not hold the trigger pulled on contact arm tools except during
fastening operation as serious injury could result if the trip accidentally contacted
someone or something, causing the tool to cycle.
Keep hands and body away from the discharge area of the tool. A contact arm tool may
bounce from the recoil of driving a fastener and an unwanted second fastener may be
driven possibly causing injury.
Check operation of the contact arm mechanism frequently. Do not use the tool if the
arm is not working correctly as accidental driving of a fastener may result. Do not
interfere with the proper operation of the contact arm mechanism.
Do not drive fasteners on top of other fasteners or with the tool at an overly steep angle
as this may cause deflection of fasteners which could cause injury.
Do not drive fasteners close to the edge of the work piece as the wood may split,
allowing the fastener to be deflected possibly causing injury.
AIR SUPPLY AND CONNEC IONS
OPERA ION
LOADING OOL
SAFE Y INS RUC IONS
FN250SB-BN200SB_9R198001RA_PC_16GA and 18GA F N SH NA LER MANUAL_MAN_JM3_107674RevE_Manua
Other manuals for ts056
2
Table of contents
Languages:
Other Porter-Cable Staple Gun manuals
