Portfolio 18305-000 User manual

1
Portfolio® is a registered trademark
of LF, LLC. All Rights Reserved.
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
ITEM #0007071
3-HEAD
LINEAR TRACK
MODEL #18305-000
Français p. 10
Español p. 19
Lowes.com/portfolio
xxxxxx
LIGHT

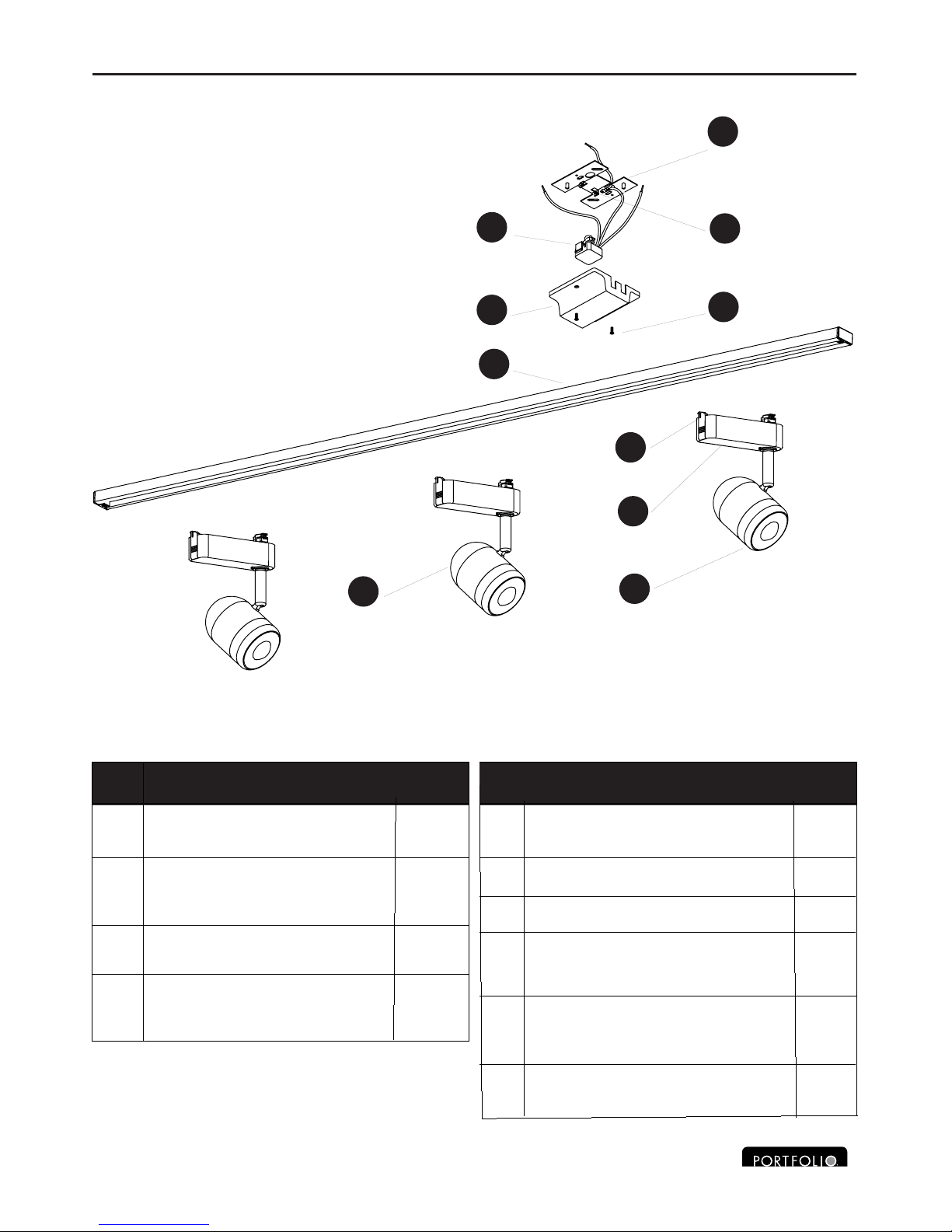

PACKAGE CONTENTS
2
C
B
A
D
E
F
G
H
I
Cover (Preassembled to
Mounting Bracket (A))
Supply Connector
(Preassembled to Mounting
Bracket (A))
Mounting Bracket
(Preassembled to Cover (C))
1
1
1
C
Support Screws
(Preassembled to Mounting
Bracket (A))
2D
B
AScrews (Preassembled to
Cover (C)) 2
Track Head Assembly 3G
E
Track Section 1F
Spring Clip
(Preassembled to
Track Head Assembly (G) )
3H
Focal Ring
(Preassembled to
Track Head Assembly (G) )
3I
QUANTITY
DESCRIPTIONPART QUANTITY
DESCRIPTIONPART
Lowes.com/portfolio
JConnectors 3
J

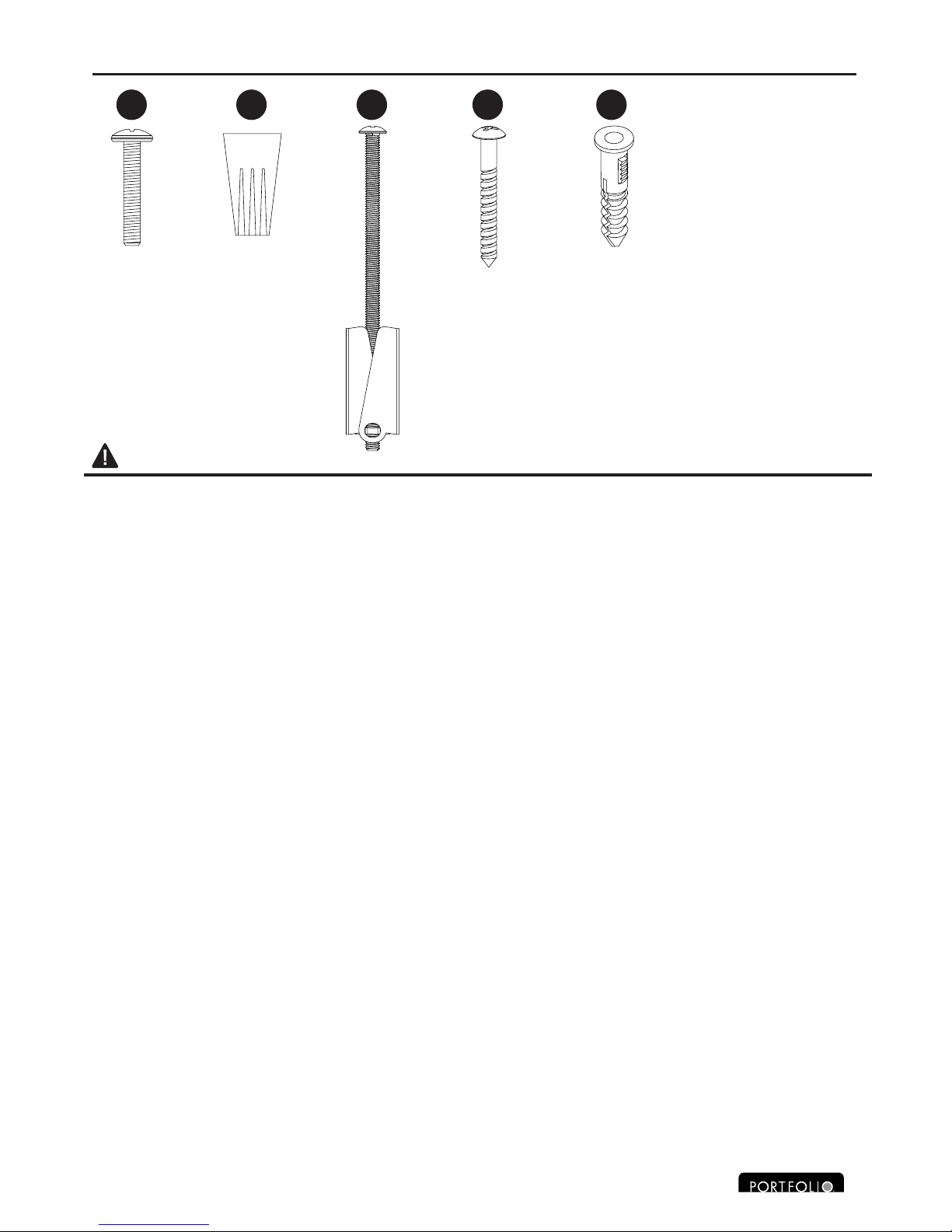

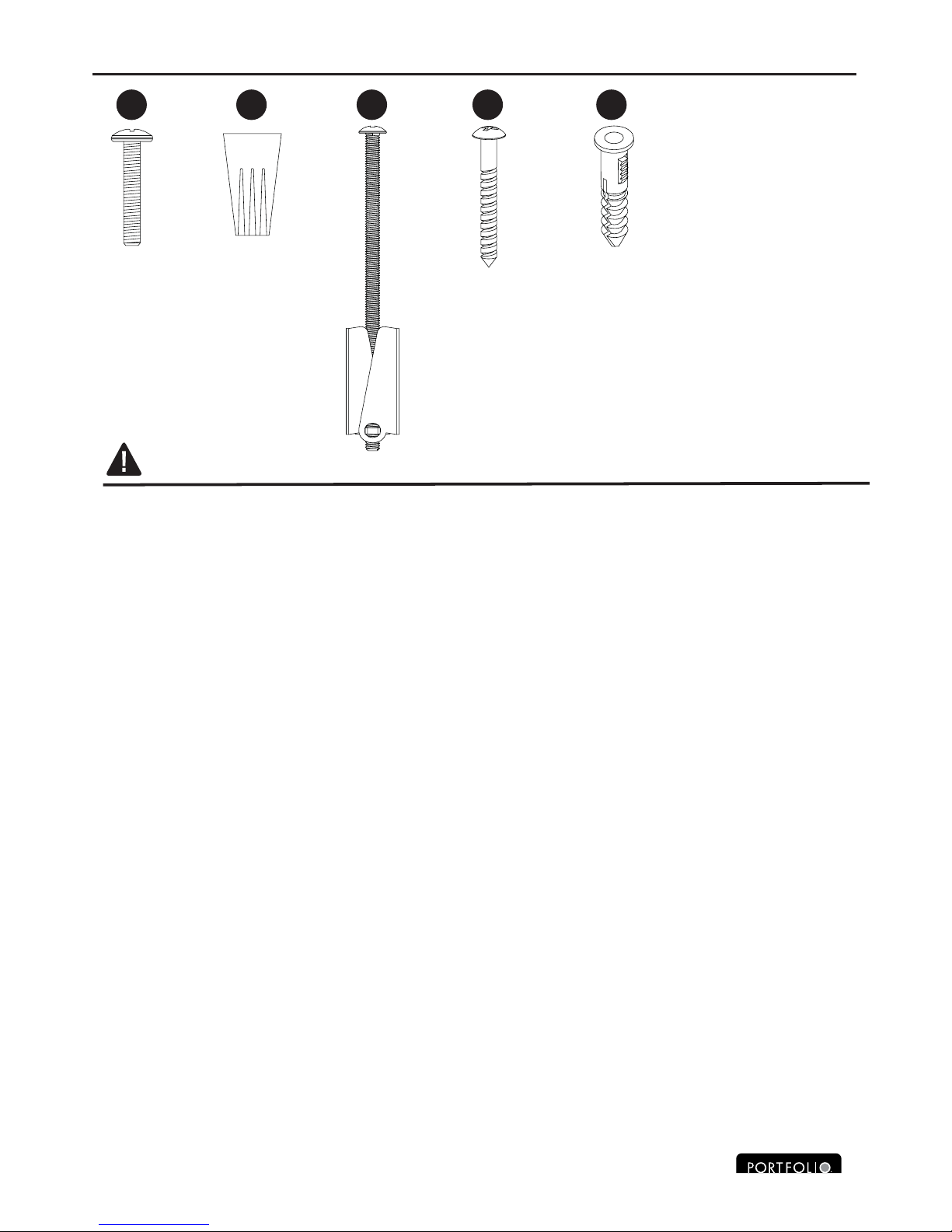

HARDWARE CONTENTS (shown actual size)
Junction
Box Screws
Qty. 2
Wire
Connector
Qty. 3
AA BB
Toggle
Bolt
CC DD
Qty. 2
Wood
Screws
Qty. 2
EE
Plastic
Anchors
Qty. 2
SAFETY INFORMATION
Please read and understand the entire manual before attempting to assemble, operate or install
the product.
For use with “HBT” track series only..
Before starting the installation, disconnect the power by turning off the circuit breaker or by
removing the fuse at the fuse box. Turning off the power to the light switch is not sufficient to
prevent electrical shock.
This unit is suitable for indoor use only.
To avoid risk of electrical shock or fire do not modify this lamp; if any modfication is made,
it may render the product unsafe.
Save these instructions and refer to them for changes to the track configuration.
ELECTRICAL CONNECTIONS
Required Supply Circuit: 120 V, 60 Hz
Connect the white wire from the fixture to the white wire of the supply circuit.
Connect the black wire from the fixture to the black wire of the supply circuit.
Use U.L./CSA listed wire connectors suitable for the size, type and number of conductors.
Secure wire connectors with U.L./CSA listed electrical tape.
All electrical connections must be in accordance with local codes, ordinances, and the National
Electric Code. If you are unfamiliar with methods of installing electrical wiring, secure the
services of a qualified licensed electrician.
This system is intended to be supplied by a single 120-volt branch circuit. Before you begin,
check circuit load.
This system is to be mounted to an electrical junction box at a minimum of 6 ft. above ground
level and 6 in. from any combustible material. The box must be directly supported by the
building structure. Do not pendant mount (hang by a cable, stem or wire).
This system can be expanded upon by purchasing additional "HBT" series units.
3
If you feel you do not have sufficient electrical experience, have the fixture installed by a
CAUTION
Before assembling the lighting fixture, refer to the section titled ELECTRICAL CONNECTIONS.
qualified licensed electrician.
Connect the green (or bare copper colored) wire to the grounding conductor of the supply circuit.
No loose strands or connections should be present.
Lowes.com/portfolio

4
This lighting unit has been tested and found to comply with the limits for a Class B digital device,
pursant to Part 15 of the FCC rules.
These limits are designed to provide reasonable protection against harmful interference in a
residential installation.
This lighting unit generates, uses and can radiate radio frequency energy.
Install the lighting unit and use according to the directions to avoid harmful interference to radio and
television communications.
However, there is no guarantee that interference will not occur in a particular installation.
If this lighting unit does cause harmful interference to radio or television reception
(which can be determined by turning the lighting unit on and
off) the user is encouraged to correct
the interference by one of more of the following steps:
1. Reorient or relocate the receiving antenna
.
2. Increase the distance between the lighting unit and and receivers.
3. Plug the lighting unit into an electrical outlet other than
FCC WARNING
the electrical outlet where the receiver
is connected.
4. Consult the dealer or an experienced radio or televison technician for help.
Lowes.com/portfolio
SAFETY INFORMATION (continued)

5
ASSEMBLY INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged,
do not attempt to assemble the product.
Estimated Assembly Time: 45 - 60 minutes, add an additional 20 minutes if field cutting and
drilling is required.
Tools Required for Assembly (not included): Stepladder, Phillips Screwdriver, Flathead
Screwdriver, Wire cutters, Pliers, Safety Goggles, Drill, Hand Hacksaw, Electrical Tape
Helpful Tools (not included): Wire stripper

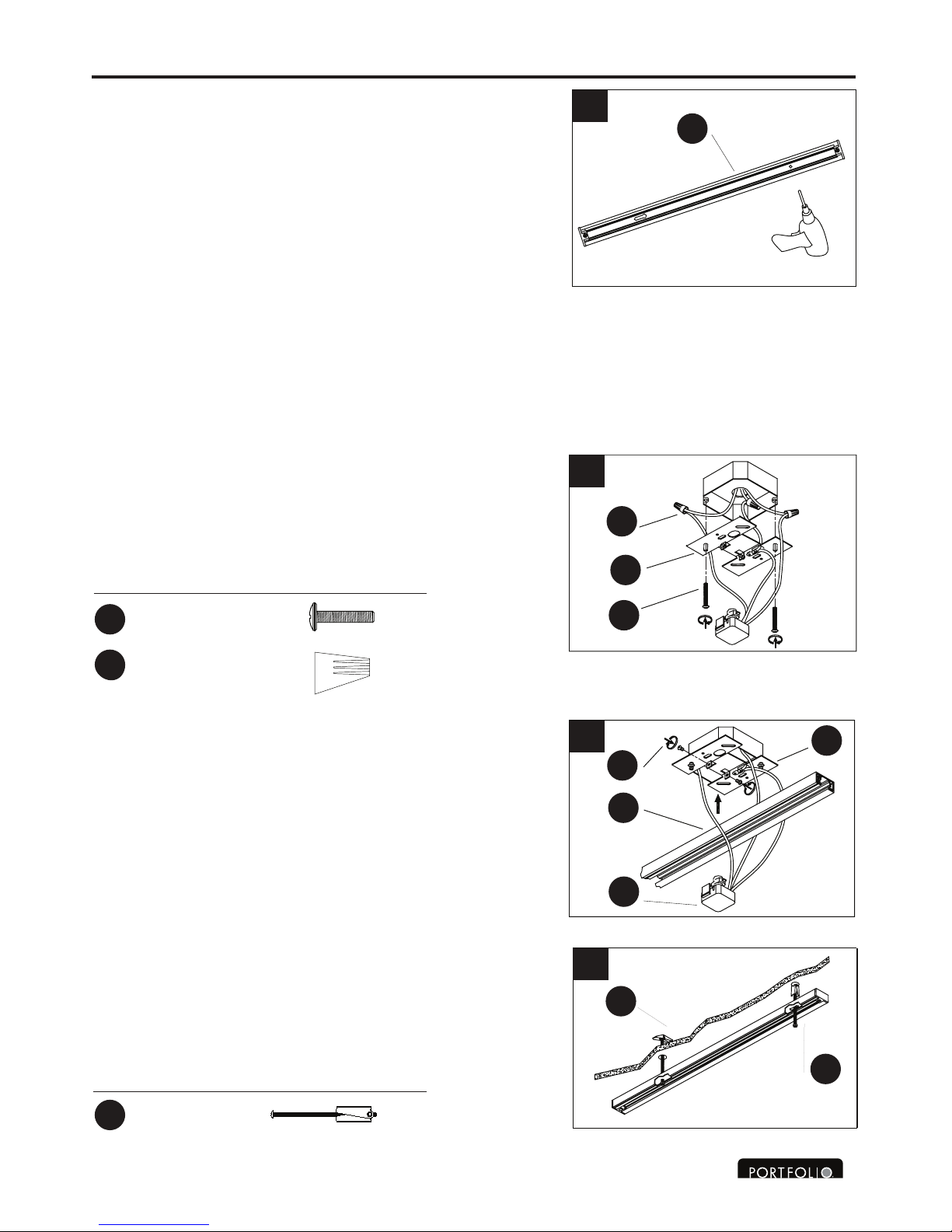

1. To cut the track section (F), mark the
track section (F) at desired length.
Remove both end caps.
Before cutting the track section (F), consider the length of
the connectors to be used (if any).
Dislodge the copper strips on the interior of the
track section (F) by tapping the copper strips on the ends
with a blunt instrument (not included).
Tap on the track section end (F) that will be cut off and
discarded.
Do not remove the copper strips from the track section.
Keeping the interior copper strips in place, re-attach one
end cap.
Cut the track section (F) where marked with a hand
hacksaw (not included).
Cut should be straight, with no burrs or rough edges.
Keeping one end cap in place, pull the copper strips out
from the opposite end of the track section (F).
Push all copper strips back into track section (F).
Continue to connect other tracks.
If no more tracks will be added, attach the other end cap.
F
F
F
F
1
cut off
3/8 inch
end caps
copper strip
blunt instrument
(not included)
end cap
hand hacksaw
(not included)
Cut 3/8ths of an inch from each copper strip.
copper strips
cut off
3/8 inch
end cap
Lowes.com/portfolio

6
ASSEMBLY INSTRUCTIONS
2. To drill the track section (F): Center and mark location on
the track section (F) where holes are to be drilled.
Drill a perpendicular 3/16 in. wide hole at mark.
Remove burrs and rough areas.
Do not damage insulators or conductors.
Mounting hardware (not included) should not come
in contact with insulators or conductors.
Note: A single section of track that is 4 ft or less in length
requires one mounting opening.
Mounting opening should be spaced a maximum of 6 in.
from the end of the track section (F).
Additional openings might also be provided.
2
5. To install fixture on drywall ceiling:
Use toggle bolts (CC).
Drill a 5/8 in. wide hole at each mark on ceiling.
Insert bolts through the holes in the track section (F).
Thread toggles 1/2 in. onto bolts.
Place track section (F) against ceiling.
Insert toggles into holes until the toggles spring open.
Tighten bolts.
Hardware Used
Toggle Bolt x 2
CC
F
CC
5
3. Make electrical connections using wire connectors (BB).
Refer to ELECTRICAL CONNECTIONS in the Safety
Information section on page 3.
Install the mounting bracket (A) to the junction box
by using junction box screws (AA).
4. Determine location and attach track section (F) to
mounting bracket (A).
Secure with support screws (D).
Note location of electrical supply and place track section (F)
Mark the position on the ceiling with a light pencil mark,
using the holes in the track section (F) as a guide.
Remove track section (F) from the ceiling and place in an
easy to reach location.
3
4
A
BB
Hardware Used
Junction
Box Screws x 2
Wire Connector x 3
BB
AA
F
AA
D
F
B
A
and supply connector (B) at desired location.
Lowes.com/portfolio

7
ASSEMBLY INSTRUCTIONS

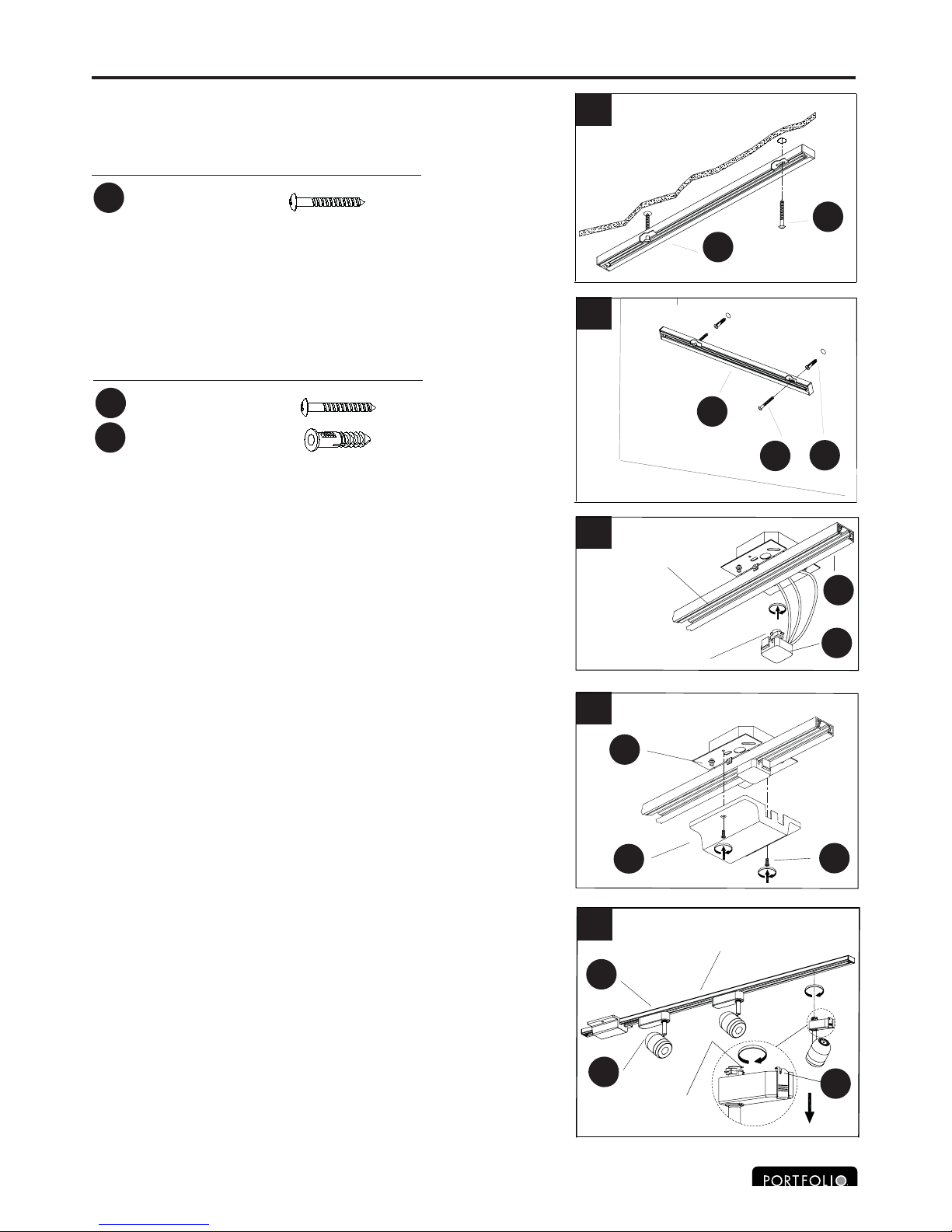

8. Identify ground sides of supply connector (B) and
track section (F).
Insert supply connector (B) into track section (F) and
twist to secure.
Make sure the ground side of supply connector (B) aligns
9. Tighten support screws (D).
Install cover (C) and secure with screws (E).
B
C
10. Identify ground sides of track head assembly (G) and
track section (F).
Insert track head assembly (G) into track section (F).
Pull down the spring clip (H) and twist to secure.
Is the side with the two metal tabs.
Note: The ground side of the
indented groove on the face of the two internal copper bars.
Note: The track head assembly (G) must be aligned with
the ground side of the track section (F) to complete assembly.
Connector Ground:
2 Metal Tabs
Track Ground:
Groove Indentation
8
9
6
7
6. To install fixture on studs in a ceiling or a wall:
use wood screws (DD).
DD
F
Wood Screws x 2
DD
Hardware Used
7. To install fixture on drywall or in a wall:
Use plastic anchors (EE) and wood screws (DD).
DD
F
Plastic Anchors x 2
EE
Wood Screws x 2
DD
EE
Hardware Used
E
D
F
Note:
The ground side of track head assembly (G)
track section (F) has an
10
F
G H
with the ground side of track section (F).
Lowes.com/portfolio
Track Ground:
Groove Indentation
Track Head Ground:
2 Metal Tabs
Note: The ground side of the track section (F)
has an indented groove on the face of
Note: The ground side of supply connector (B)
is the side with the two metal tabs.
the two internal copper bars.
Note: The ground side of the supply connector (B)
must be aligned with the ground side of the track
section (F) to complete assembly.

8
ASSEMBLY INSTRUCTIONS
G
H
11. Adjust the focal ring (I) to direct light to the
desired position.
Push the focal ring (I) in for floodlight.
Pull the focal ring (I) out for spotlight.
11
12. To remove track head (G) from track:
Allow the track head (G) to cool.
Grasp the connector (J) and pull down the
spring clip (H) while twisting until the connector (J)
12
I
I
I
Lowes.com/portfolio
Floodlight:
Push In
Spotlight:
Pull Out
J
disengages.

9
Printed in China
CARE AND MAINTENANCE
Clean this unit periodically. Clean only with a cloth and a mild cleaning solution. Dry with a soft cloth.
Never use rough cloth, abrasives or chemical cleaners containing acids or harsh solvents.
LIMITED WARRANTY
Manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
one (1) year from the date of original purchase.
This warranty does not cover parts becoming defective due to misuse, accidental damage,
improper handling and/or installation and specifically excludes liability for indirect, incidental or
consequential damages. Product found to be defective may or may not be replaced with same or
like type product, contingent on the nature of the defect, and/or replacement availability and/or
compensated for at a pro-rated value. Some states do not allow limitations on how long an implied
warranty lasts, and/or the exclusion or limitation of incidental or consequential damages, so the
above limitations or exclusions may not apply to you. This warranty gives you specific rights and
you may also have other rights, which vary from state to state.
Proof of purchase is required to exercise the warranty.
TROUBLESHOOTING
Lowes.com/portfolio
Problem Possible Cause Corrective Action
1. Ground side of track
head connector and
track section are not
aligned.
1. Align ground side of track head connector
(side of the connector with two metal tabs) and
track section (indented groove on face and two
internal copper bars).
2. Bad main supply
wiring.
3. Defective switch.
2. Consult a certified professional electrician.
3. Defective switch 3. Consult a certified professional electrician
Fuse blows or
circuit trips when
fixture is turned on.
Wrong wiring or power
wire is grounding out. Consult a certified professional electrician.
Light will not
turn on.
Portfolio®is a registered trademark of
LF, LLC. All rights reserved.
3. Consult a certified professional electrician.

10
Portfolio® est une marque de commerce déposée de
LF, LLC. Tous droits réservés.
ARTICLE #0007071
RAIL
D’ÉCLAIRAGE
LINÉAIRE À
3 LUMIÈRES
#18305-000
Lowes.com/portfolio
Des questions, des problèmes, des pièces manquantes? Avant de retourner le produit à
votre détaillant, appelez notre service à la clientèle au 1 800 643-0067, du lundi au jeudi,
entre 8 h et 18 h (HNE), ou le vendredi entre 8 h et 17 h (HNE).
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat
MODÈLE

11
C
B
A
D
E
F
G
H
I
Couvercle (préassemblé au
support de fixation [A])
Connecteur d’alimentation
(préassemblé au support
de fixation [A])
Support de fixation
(préassemblé au couvercle [C])
1
1
1
C
Vis de soutien
(préassemblée au support de
fixation [A])
2D
B
AVis (Preassembled to
(préassemblée au couvercle [C]) 2
Ensemble de projecteur
3
G
E
Rail 1F
Pince à ressort
(préassemblée à l’ensemble de
projecteur [G])
3
H
Bague focale
(préassemblée à l’ensemble de
projecteur [G])
)
3I
QUANTITÉ
DESCRIPTIONPIÈCE QUANTITÉ
DESCRIPTIONPIÈCE
Lowes.com/portfolio
JConnecteur 3
J
CONTENU DE L’EMBALLAGE

QUINCAILLERIE INCLUSE (grandeur réelle)
Qté : 2 Qté : 3
rail d’éclairage de série HBT.
AA BB
Boulon
à ailettes
CC DD
Qté : 2
Cet
. minimale de
Vis à bois
Qté : 2
Ce système doit être fixé à une boîte de jonction électrique,
EE
Cheville d’ancrage
en plastique
à une hauteur minimale de 1,83 m au-dessus du niveau du sol et à une distance
À utiliser seulement avec un
Qté : 2
12
Capuchon de
connexion
Vis pour boîte
de jonction
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’installer ou d’utiliser l’article.
Si vous ne croyez pas posséder assez d’expérience en matière d’électricité, faites appel à un
électricien qualifié pour installer le luminaire.
Avant toute installation, coupez l’électricité du panneau central en plaçant le disjoncteur en position
hors tension ou en enlevant le fusible. Mettre l’interrupteur à la position d’arrêt ne suffit pas à éliminer
les risques de choc électrique.
Conservez ces instructions et consultez les pour apporter des changements au rail d’éclairage.
Il est possible de rallonger ce système à l’aide d’unités de série HBT.
article est conçu pour être utilisé à l’intérieur seulement.
Pour éviter les risques de choc électrique et d’incendie, ne modifiez pas ce luminaire.
Toute modification pourrait rendre son utilisation dangereuse.
Évitez de suspendre le luminaire à l’aide d’un câble, d’un fil ou d’une tige.
Ce système est conçu pour être alimenté par un circuit de dérivation simple de 120 V. Avant de
commencer, vérifiez la tension du circuit.
MISE EN GARDE
Avant de commencer l’assemblage de votre luminaire, reportez-vous à la section intitulée
BRANCHEMENTS ÉLECTRIQUES.
Toutes les connexions électriques doivent être conformes aux codes et règlements locaux, ainsi
qu’au Code national de l’électricité. Si les méthodes pour installer des câblages électriques ne vous
sont pas familières, faites appel aux services d’un électricien qualifié.
15, 24 cm de tout matériau combustible. La boîte doit être directement retenue par la structure de
l’immeuble.
Circuit d’alimentation nécessaire : 120 V, 60 Hz
Reliez le fil blanc du luminaire au fil blanc du circuit d’alimentation.
Reliez le fil noir du luminaire au fil noir du circuit d’alimentation.
Reliez le fil vert (ou en cuivre dénudé) au conducteur de mise à la terre du circuit d’alimentation.
Servez-vous de capuchons de connexion homologués U.L./CSA convenant au nombre de conducteurs,
à leur taille et à leur type.
Aucun brin de fil ne doit sortir des capuchons et toutes les connexions doivent être
solidement raccordées.
Fixez les capuchons de connexion avec du ruban isolant homologué U.L./CSA.
BRANCHEMENTS ÉLECTRIQUES
CONSIGNESDE SÉCURITÉ
Lowes.com/portfolio

13
Cette unité d’éclairage a été testée et déclarée conforme aux limites imposées aux appareils
numériques de classe B, conformément à l’alinéa 15 du règlement de la FCC.
Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles
dans un environnement résidentiel.
Cette unité d’éclairage génère, utilise et peut émettre de l’énergie radiofréquence.
Installez et utilisez l’unité d’éclairage conformément aux directives afin de prévenir les interférences
pouvant nuire aux communications radio et télévision.
Cependant, tout risque d’interférence ne peut être totalement exclu.
Si l’utilisateur constate des interférences lors de la réception d’émissions de radio ou de télévision
(il suffit pour le vérifier d’allumer et d’éteindre successivement l’unité d’éclairage),
il devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra :
1. réorienter ou déplacer l’antenne réceptrice;
2. accroître la distance entre l’unité d’éclairage et les récepteurs;
3. brancher l’unité d’éclairage sur une prise de courant autre que celle du récepteur;
4. obtenir de l’aide auprès du détaillant ou d’un technicien en radio/télévision expérimenté.
AVERTISSEMENT – FCC
Lowes.com/portfolio
CONSIGNES DE SÉCURITÉ (suite)

14
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Pour couper le rail (F), marquez-le à la longueur désirée.
Retirez les deux embouts.
Avant de couper le rail (F), tenez compte de la longueur
des connecteurs à utiliser (s’il y a lieu).
Délogez les bandes en cuivre de l’intérieur du rail (F) en
frappant leur extrémité à l’aide d’un objet contondant
(non inclus).
Frappez sur l’extrémité du rail (F) que vous comptez
couper et jeter.
Ne retirez pas les bandes en cuivre du rail.
Replacez un embout tout en gardant les bandes
de cuivre intérieures en place.
Coupez le rail (F) à l’endroit où vous l’avez
marqué à l’aide d’une scie à métaux à main (non incluse).
La coupe doit être droite, sans bavure et sans
bords rugueux.
Tout en maintenant un embout en place, tirez les bandes
en cuivre de l’extrémité opposée du rail (F).
Coupez 10 mm de chaque bande en cuivre.
Remettez toutes les bandes en cuivre dans le rail (F).
Raccordez les autres rails.
Si vous ne comptez plus ajouter de rail,
fixez l’autre embout.
F
F
F
F
1
coupez
10 mm
embouts
barre omnibus
objet contondant
(non inclus)
embout
scie à métaux
(non incluse)
bandes
en cuivre
coupez
10 mm
embout
Lowes.com/portfolio
Outils utiles (non inclus) : pinces à dénuder
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez les
pièces dans l’emballage avec la liste et le tableau ci-dessus. S'il y a des pièces manquantes ou
endommagées, ne tentez pas d’assembler le produit. Communiquez avec le service à la clientèle.
Temps d’assemblage approximatif : de 45 à 60 minutes
Outils nécessaires pour l’assemblage (non inclus) :
(calculez 20 minutes de plus si vous devez
escabeau, tournevis cruciforme, tournevis à tête
plate, coupe-fil, pinces, lunettes de sécurité, perceuse, scie à métaux à main et ruban isolant
PRÉPARATION
effectuer des coupes et percer des trous)

15
L’ASSEMBLAGE
2. Pour percer le rail (F) : Centrez le rail (F) et marquez
les endroits où vous percerez des trous.
Percez un trou perpendiculaire à l’aide d’un foret de
3/16 po aux endroits marqués.
Éliminez les bavures et les rebords rugueux.
Évitez d’endommager les isolateurs ou les conducteurs.
Les fixations (non incluses) ne doivent pas entrer en
contact avec les isolateurs ou les conducteurs.
Remarque : Un rail d’une longueur de 1,22 m ou moins
nécessite une ouverture de montage.
L’ouverture de montage doit être située à un maximum
de 15,24 cm de l’extrémité du rail (F).
Vous pouvez également ajouter des ouvertures
supplémentaires.
2
5. Pour installer le luminaire sur un plafond en cloison sèche :
Utilisez les boulons à ailettes (CC).
Percez un trou à l’aide d’un foret de 5/8 po à chacun des
endroits marqués au plafond.
Insérez les boulons à travers les trous du rail (F).
Vissez les ailettes aux boulons sur 13 mm.
Placez le rail (F) contre le plafond.
Insérez les ailettes dans les trous jusqu’à ce qu’elles
se déploient.
Serrez les boulons.
QUINCAILLERIE
Boulon à
ailettes x 2
CC
F
CC
5
3. Effectuez les branchements électriques en vous servant
des capuchons de connexion (BB).
Consultez la mise en garde intitulée BRANCHEMENTS
ÉLECTRIQUES des consignes de sécurité à la page 3.
Fixez le support de fixation (A) à la boîte de jonction
à l’aide des vis pour boîte de jonction (AA).
4. Déterminez l’emplacement du rail (F) et fixez-le au
support de montage (A).
Fixez le tout à l’aide des vis de soutien (D).
Notez l’emplacement de la source d’alimentation électrique
et placez le rail (F) et le connecteur d’alimentation (B) à
l’endroit désiré.
Tracez une légère marque au plafond à l’aide d’un crayon,
en utilisant les trous du rail (F) comme guides.
Retirez le rail (F) du plafond et placez le à un endroit facile
à atteindre.
3
4
A
BB
QUINCAILLERIE
Vis pour boîte
de jonction x 2
Capuchon de
connexion
x 3
BB
AA
F
AA
D
F
B
A
Lowes.com/portfolio
INSTRUCTIONS POUR

16
INSTRUCTIONS POUR L’ASSEMBLAGE
8. Repérez les côtés de mise à la terre du connecteur
d’alimentation (B) et du rail (F).
d’une rainure à l’avant des deux tiges en cuivre internes.
d’alimentation (B) est doté de deux languettes en métal.
Insérez le connecteur d’alimentation (B) dans le rail (F)
et tournez-le pour le fixer en place.
Assurez-vous que le côté de mise à la terre du connecteur
d’alimentation (B) est aligné avec celui du rail (F).
aligné avec le côté de mise à la terre du rail (F) pour que
l’assemblage puisse être achevé
9. Serrez les vis de soutien (D).
Posez le couvercle (C) et fixez-le à l’aide des vis (E).
B
C
10. Repérez les côtés de mise à la terre de
l’ensemble de projecteur (G) et du rail (F).
Insérez l’ensemble de projecteur (G) dans le rail (F).
Tirez la pince à ressort (H) vers le bas et vissez-la pour
la fixer.
I
Remarque : Le côté de mise à la terre du rail (F) est
muni d’une rainure à l’avant des deux tiges en cuivre internes.
Remarque : L’ensemble de projecteur (G) doit être
Côté de mise à
la terre
du connecteur :
2 languettes en métal
Côté de mise à
la terre
du rail :
rainure
8
9
6
7
6. Pour installer le luminaire sur une cloison sèche
ou un mur :
utilisez les vis à bois (DD).
DD
F
Vis à bois x 2
DD
QUINCAILLERIE
7. Pour installer le luminaire sur une cloison sèche ou
un mur :
Utilisez les chevilles d’ancrage en plastique (EE) et les
vis à bois (DD).
DD
F
Cheville d’ancrage
en plastique x 2
EE
Vis à bois x 2
DD
EE
QUINCAILLERIE
E
D
F
Remarque : Le côté de mise à la terre de l’ensemble
de projecteur (G) est le côté muni de deux languettes
en métal.
10
F
G H
Lowes.com/portfolio
Côté de mise à la terre du rail :
rainure
Côté de mise à la
terre du projecteur :
2 languettes en métal
Remarque : Le côté de mise à la terre du rail (F) est muni
Remarque : Le côté de mise à la terre du connecteur
Remarque : Le côté de mise à la terre du connecteur
d’alimentation (B) doit être aligné avec le côté de mise à
la terre du rail (F) pour que l’assemblage puisse être achevé.

17
INSTRUCTIONS POUR L’ASSEMBLAGE
G
H
11. Ajustez la bague focale (I) pour régler l’éclairage
Enfoncez la bague focale (I) pour un faisceau large.
comme vous le désirez.
Tirez la bague focale (I) pour un faisceau étroit.
11
12. Pour retirer le projecteur (G) du rail :
Laissez le projecteur (G) refroidir.
Agrippez le connecteur (J) et tirez la pince à ressort (H)
vers le bas tout en la tournant, jusqu’à ce que le
connecteur (J) se dégage.
12
I
I
I
Lowes.com/portfolio
Faisceau large :
enfoncé
Faisceau étroit :
tiré
J

18
Imprimé en Chine
Cette garantie ne s’applique pas aux pièces endommagées en raison d’un usage inapproprié,
de dommages accidentels ou d’une manipulation ou d’une installation inadéquate, et elle exclut
expressément toute responsabilité pour des dommages indirects, accessoires ou consécutifs.
Tout produit qui s’avère défectueux sera remplacé ou non par un produit de type semblable ou
identique, selon la nature du défaut, la disponibilité d’un produit de remplacement ou le
dédommagement accordé selon la valeur au prorata. Certains États ou certaines provinces ne
permettent pas de limitations quant à la durée des garanties implicites ou l’exclusion ou la limitation
des dommages accidentels ou consécutifs, de sorte que les limitations ou exclusions mentionnées
ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous confère des droits précis. Il est
possible que vous disposiez également d’autres droits, qui varient d’un État ou d’une
province à l’autre.
Lowes.com/portfolio
Portfolio® est une marque de commerce déposée de
LF, LLC. Tous droits réservés.
ENTRETIEN
Nettoyez cet article périodiquement. Nettoyez uniquement l’article à l’aide d’un linge et d’une solution
nettoyante douce. Essuyez l’article à l’aide d’un linge doux.
Une preuve d’achat est nécessaire pour vous prévaloir de cette garantie.
N’utilisez jamais de linges rugueux, de produits abrasifs, ni de produits chimiques nettoyants
contenant de l’acide ou des solvants forts.
DÉPANNAGE
PROBLÈMEM CAUSE POSSIBLE MESURE CORRECTIVE
Un fusible saute ou
un disjoncteur se
déclenche lorsque
le luminaire est mis
sous tension.
La lumière ne
s’allume pas.
2. Le câblage
d’alimentation principal
est défectueux.
3. L’interrupteur est
défectueux.
Des fils sont mal
connectés ou il n’y a
pas de mise à la terre.
3. Faites appel à un électricien
professionnel certifié.
2. Faites appel à un électricien
professionnel certifié.
Faites appel à un électricien
professionnel certifié.
1. Remplacez l’ampoule.
1. L’ampoule est grillée.
GARANTIE LIMITÉE

19
Portfolio® es una marca registrada de
LF, LLC. Todos los derechos reservados.
#0007071
LUZ
EN CARRIL LINEAL
MODELO #18305-000
Lowes.com/portfolio
ARTÍCULO
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de comprat
¿Preguntas, problemas, piezas faltantes?
llame a nuestro al Departamento de Servicio al Cliente
al 1-800-643-0067 de lunes a jueves de 8 a.m. a 6 p.m., ylos viernes de 8 a.m. a 5 p.m.,
hora estándar del Este.
Antes de volver a la tienda,
DE 3 CABEZALES

20
C
B
A
D
E
F
G
H
I
Cubierta
(preensamblada en el soporte
de montaje (A))
Conector de suministro
(preensamblado en el soporte
de montaje (A))
Soporte de montaje
(preensamblado en la cubierta (C))
1
1
1
C
Tornillos de sujeción
(preensamblados en el soporte
de montaje (A))
2
D
B
ATornillos
(preensamblados en la
cubierta (C))
2
Ensamble del cabezal del carril
3
G
E
Sección del carril 1
F
Sujetador de resorte
(preensamblado en el
ensamble del cabezal del
carril (G))
3
H
Anillo focal (preensamblado en
el ensamble del cabezal del
carril (G))
I
DESCRIPTION
PART
Lowes.com/portfolio
JConectors 3
J
CONTENIDO DEL PAQUETE
CANTIDAD
PIEZA DESCRIPCIÓN PIEZA DESCRIPCIÓN CANTIDAD
