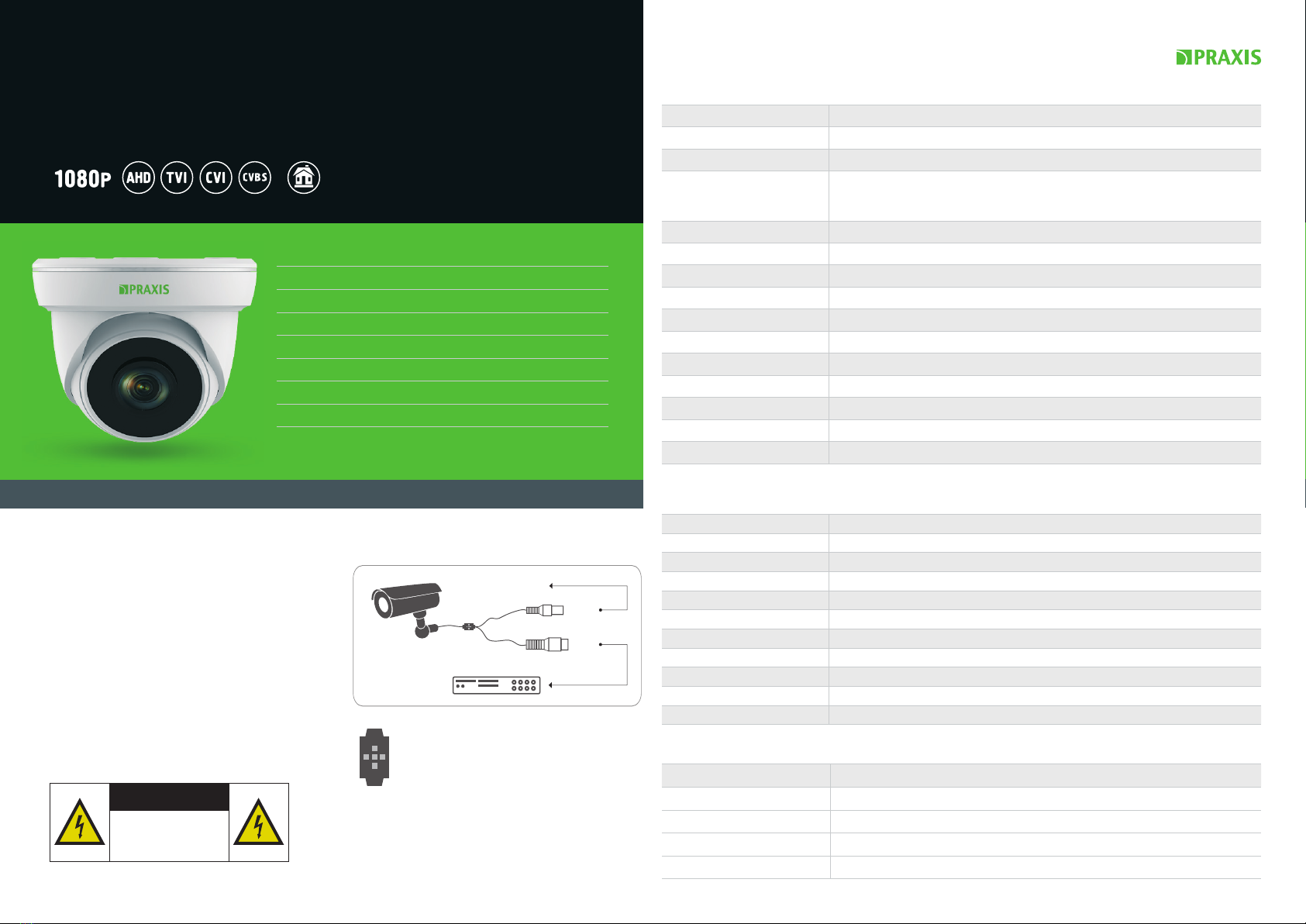

PRAXIS PP-7111MHD (III) 2.8 User manual

ПЕРЕД НАЧАЛОМ РАБОТЫ ВНИМАТЕЛЬНО ИЗУЧИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПОДКЛЮЧЕНИЕ И НАСТРОЙКА
Удерживание кнопки джойстика в течение 5 секунд
позволяет изменить тип выходного сигнала:
<LEFT> — CVBS <RIGHT> — TVI
<UP> — AHD <DOWN> — CVI
Для входа в экранное меню нажмите кнопку <ENTER>
на джойстике. Выберите один из разделов, перемещаясь
по меню при помощи кнопок вверх/вниз. Чтобы изменить
значение параметра, используйте кнопки влево/вправо,
а для подтверждения выбора — кнопку <ENTER>.
ВИДЕОКАМЕРА ДЖОЙСТИК УПРАВЛЕНИЯ
ВИДЕОРЕГИСТРАТОР
ВЫХОД ПИТАНИЯ
ИСТОЧНИК ПИТАНИЯ 12VDC
ВИДЕОВЫХОД
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Ознакомьтесь с данной инструкцией и сохраняйте ее на протяжении
всего периода эксплуатации камеры.
2. Не направляйте включенную ИК-подсветку в глаза.
3. Не устанавливайте камеру на неустойчивые поверхности.
4. Во избежание пожара или поражения электрическим током используй-
те источник питания предназначенный для данного оборудования.
5. Не разбирайте и не ремонтируйте камеру самостоятельно.
6. Отключите камеру при чрезмерном нагревании и появлении дыма.
7. Не обрезайте кабель. Это может привести к попаданию воды внутрь
камеры и потере гарантии.
8. Не вставляте инородные предметы в камеру.
9. Кабели питания и видеосигнала должны быть свободными, не пережи-
майте их и не свивайте.
10. Используйте камеру в пределах температурного диапазона и диапа-
зона питания.
11. К установке и осблуживанию камеры допускаются только
квалифицированные специалисты.
PP-7111MHD (III) 2.8 WWW.PRAXIS-CCTV.RU
МУЛЬТИФОРМАТНАЯ HD-ВИДЕОКАМЕРА ДЛЯ ПОМЕЩЕНИЙ
ВНИМАНИЕ
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ ОТКРЫВАТЬ
МАТРИЦА 1/3" F37 CMOS+FH8538M
РАЗРЕШЕНИЕ 2 МПИКС. 1080P
ФОРМАТЫ ВИДЕО AHD / CVI / TVI / CVBS
ОБЪЕКТИВ ФИКСИРОВАННЫЙ 2.8 ММ
ИК-ПОДСВЕТКА ДАЛЬНОСТЬ ДО 20 М
КОРПУС ДЛЯ ПОМЕЩЕНИЙ
ПИТАНИЕ 12 В ПОСТОЯННОГО ТОКА
Прочитайте этот раздел перед обращением в сервисный центр
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Матрица / процессор 1/3" F37 CMOS+FH8538M
Разрешение 2 Мпикс. (1920 х 1080)
Форматы видео AHD, TVI, CVI, CVBS (переключаются при помощи джойстика)
Разрешение изображения
цифровое преобразование видео: 5 Мпикс. (2592 x 1944) / 4 Мпикс. (2560 x 1440)
AHD, TVI: 5 Мпикс. (20 / 12,5 кадров/сек.), 4 Мпикс. (25 кадров/сек.), 2 Мпикс. (25 кадров/сек.)
СVI: 4 Мпикс. (25 кадров/сек.), 2 Мпикс. (25 кадров/сек.)
Объектив фиксированный 2,8 мм
ИК-подсветка дальность подсветки до 20 м, 850 нм, автоматическое включение
Чувствительность 0,01 лк при F1.2
Отношение сигнал/шум более 50 дБ
Функции яркость, контраст, баланс белого, день/ночь, компенсация засветки BLC / HLC,
шумоподавление 3DNR, цифровая система D-WDR, антитуман, режим накопления
Настройка и управление через встроенное OSD-меню при помощи джойстика на проводе или удаленно
из меню регистратора, поддерживающего технологию Control-over-Coax
Видеовыход BNC
Питание / потребление 12 В пост. (±10%) / 550 мА
Условия эксплуатации корпус для установки в помещениях, рабочая температура от -10 °С до +55 °С
Габаритные размеры 99 (D) x 80 (В) мм
Вес 300 г
МЕНЮ КАМЕРЫ
ПРОБЛЕМА РЕШЕНИЕ
Слишком темное или светлое изображение Отрегулируйте контраст и яркость на мониторе
Нет питания Проверьте разъем питания
Плохое качество изображения Очистите объектив камеры, отрегулируйте фокус на объективе
Изображение смазано, периодически срывается Проверьте состояние источника питания
IRIS MANUAL / AUTO
FOCUS ADJ OFF / ON
EXPOSURE BRIGHTNESS / SHUTTER / SENS-UP / AGC
BACKLIGHT OFF / HLC / BLC / WDR
DAY&NIGHT EXTERN / AUTO / COLOR / B&W
COLOR AWB / COLOR GAIN / TV FORMAT
DNR MIDDLE / HIGH / LOW / OFF
IMAGE SHARPNESS / GAMMA / MIRROR / FLIP / ACE / DEFOG / RPIVACY
MOTION OFF / ON
SYSTEM TV SYSTEM / FRAME RATE / FREQ / IMAGE RANGE / COLOR SPACE / COLOR BAR / LANGUAGE / CAM TITLE / RESET
EXIT SAVE / CANCEL

PP-7111MHD (III) 2.8
CONNECTION AND CONFIGURATION
Press the following button for 5 seconds in order to
change video format.
<LEFT> — CVBS <RIGHT> — TVI
<UP> — AHD <DOWN> — CVI
Press <ENTER> to access a setup menu. Select one of the items
using buttons <UP> and <DOWN>. In order to change parameter
value use buttons <LEFT> and <RIGHT>.
Press <ENTER> to confirm the selection.
HD-CAMERA
JOYSTICK
VIDEO RECORDER
POWER
POWER SYPPLY 12VDC
VIDEO
PRECAUTIONS
NOTE: PLEASE READ THIS USER GUIDE CAREFULLY BEFORE USE THE CAMERA.
1. Read this user guide carefully before using the camera and keep it for
future reference.
2. Avoid direct eye exposure to LED while it is on.
3. Do not install the camera on anstable surface. It can cause falling or other
hazards.
4. Do not use improper power, it can cause re or electric shock.
5. Do not disassemble or rearrange the camera, it can cause re, electric shock
or other hazards.
6. Stop using the camera when you nd a malfunction like smoke or unusual
heat, it can cause re or electric shock.
7. Do not cut or peel o the cable. Otherwise water can get into the camera
and the warranty will be void.
8. Do not insert any objects into the camera.
9. Power or video cables shall always be loose. Do not tight or twist the cables.
10. Please use the camera within given temperature and electricity limit.
11. Installation shall be performed by qualied personnel only.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN
WWW.PRAXIS-CCTV.RU
INDOOR EYEBALL MULTIFORMAT HD CAMERA
IMAGE SENSOR / DSP 1/3" F37 CMOS+FH8538M
RESOLUTION 2 MPIX 1080P
VIDEO FORMAT AHD / CVI / TVI / CVBS
LENS FIXED 2.8 ММ
IR LEDS 20 M DISTANCE
HOUSING FOR INDOOR INSTALLATION
POWER SUPPLY 12V DC
Image Sensor / DSP 1/3" F37 CMOS+FH8538M
Resolution 2 Mpix (1920 х 1080)
Video Format AHD, HDTVI, HDCVI, CVBS (are changed by joystick)
Video Resolution
digital video interpolation: 5М (2592 х 1944) / 4М (2560 х 1440)
AHD, TVI: 5M @20fps / 5M @12,5fps / 4M @25fps / 2M @25fps
CVI: 4M @25fps / 2M @25fps
Lens xed 2,8 mm
IR Led up to 20 m distance, 850 nm, photodiode auto control
Minimum Illumination 0.001 Lux @F1.2
S / N Ratio more than 50 dB
Functions brightness, contrast, white balance, day & night, BLC, HLC, 3DNR, digital WDR, defog, sence-up
Remote Control Control-over-coax supported
Video Output BNC
Power Supply 12 V DC (±10%) / 550 mA
Operating Environment for indoor use, – 10 °С to +55 °С
Dimensions 99 (D) х 80 (H) mm
Weight 300 g
Before calling service, perform the following actions
SPECIFICATIONS
CAMERA MAIN MENU
IRIS MANUAL / AUTO
FOCUS ADJ OFF / ON
EXPOSURE BRIGHTNESS / SHUTTER / SENS-UP / AGC
BACKLIGHT OFF / HLC / BLC / WDR
DAY&NIGHT EXTERN / AUTO / COLOR / B&W
COLOR AWB / COLOR GAIN / TV FORMAT
DNR MIDDLE / HIGH / LOW / OFF
IMAGE SHARPNESS / GAMMA / MIRROR / FLIP / ACE / DEFOG / RPIVACY
MOTION OFF / ON
SYSTEM TV SYSTEM / FRAME RATE / FREQ / IMAGE RANGE / COLOR SPACE / COLOR BAR / LANGUAGE / CAM TITLE / RESET
EXIT SAVE / CANCEL
PROBLEM CORRECTIVE ACTION
Too dark or bright picture Readjust contrast or brightness of the monitor
No Power Check for power connection
Poor picture quality Clean the camera lens, readjust lens focus
Shrinking picture Check the power source
