PRESONUS Temblor T8 User manual

1 2 3Left
High
TRS
R
Balanced
RCA
Unbalanced
OUTPUT TO
RIGHT SPEAKER
L
-6dB
0
0
+6dB
Low
ACOUSTICTUNING
-6dB +6dB
INPUT
enil RL
SUB OUT
FUSE
100-12V-, 50-60Hz-TIAL250V
220-240V-, 50-60Hz-T500mAL250V
60W
AC SELECT
Balanced

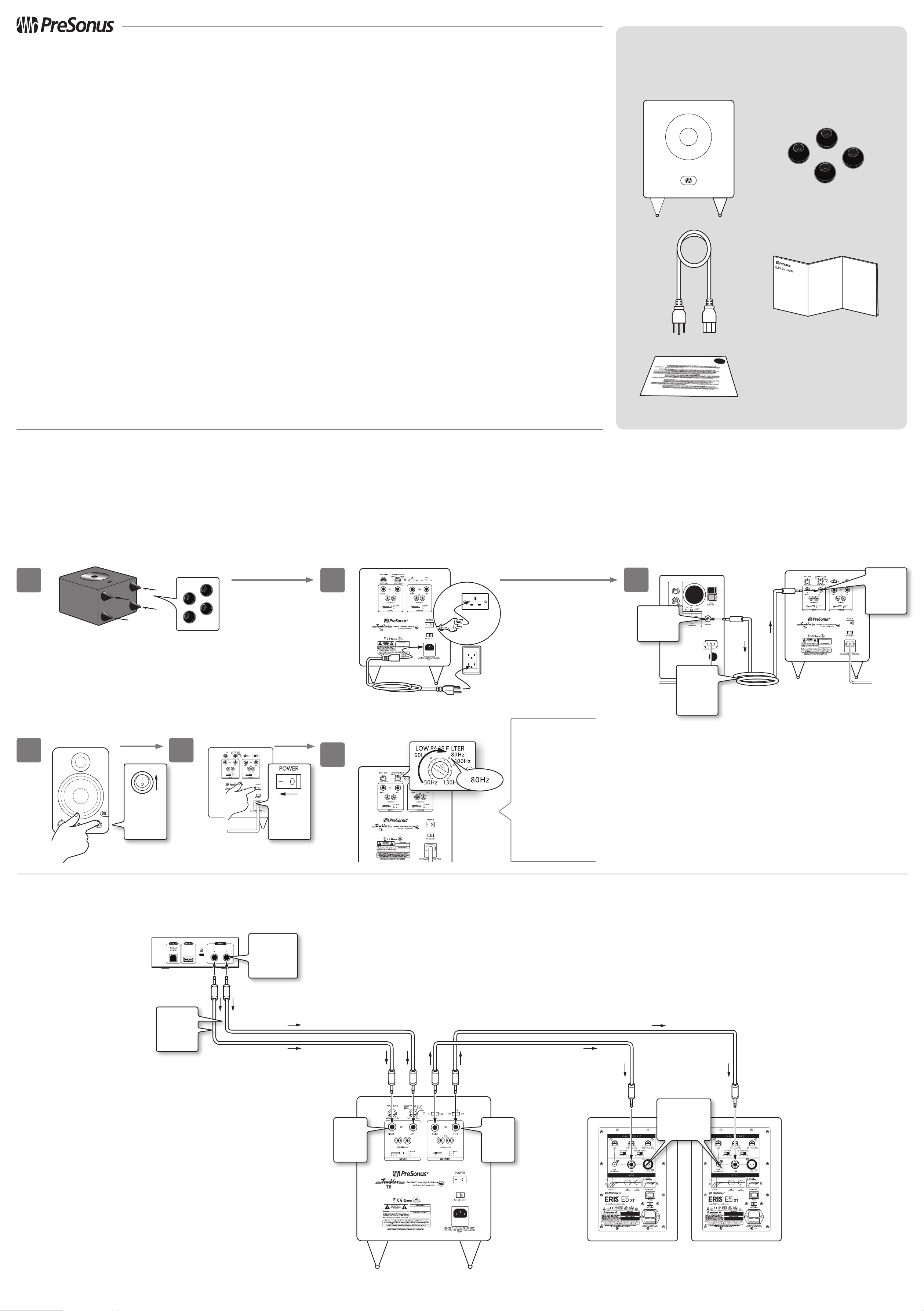

What’s in the Box
Contenido de la caja
Lieferumfang
Contenu de l’emballage
装箱内容
www.presonus.com
®
Hooking Up to Ceres Monitors
Your Temblor T8 features all the connections and controls needed to use it as the central hub for your
monitor system. The onboard high- and low-pass lters let you dial in the correct crossover frequency
for your full-range monitors.
Conexión con monitores Ceres
Su Temblor T8 posee todas las conexiones y controles necesarios para su utilización como hub central
en su sistema de monitoreo. Los lt os pasa bajos y pasa altos onboard le permiten ajustar la frecuencia
crossover correcta para sus monitores full range.
Anschluss an Ceres-Monitore
Ihr Temblor T8 bietet alle notwendigen Anschlüsse und Bedienelemente, um ihn als Anschlusszentrale
Ihres Monitorsystems zu nutzen. Über die integrierten Hoch- und Tiefpassl er können Sie die
Übernahmefrequenz auf Ihre Fullrange-Monitore abstimmen.
Branchement aux moniteurs Ceres
Votre Temblor T8 dispose de toutes les connexions et commandes nécessaires pour être au centre de
votre système d’écoute de contrôle. Les ltres passe-haut et passe-bas intégrés vous permettent de
régler la fréquence de répartition correcte pour vos moniteurs large bande.
连接 Eris E3.5 和 E4.5 监听音箱
Temblor T8 具有各种连接和控制功能，可以用作监听系统的中央枢纽。使用其内置的高通和低通
滤波器可以为全频监听音箱设置正确的分频频率。
Set the Low Pass Filter to 80 Hz and listen to your
full system, experimenting with the Low Pass
frequency until you system has the most linear
response.
Power User Tip: Complete calibration instructions
can be found in the Temblor T8 User Manual on the
PreSonus website at www.PreSonus.com.
Ajuste el control Low Pass Filter en 80 Hz y
escuche su sistema completo, experimentando
con la frecuencia Low Pass hasta que su sistema
tenga la respuesta más lineal.
Consejo de usuario avanzado: Puede hallar
instrucciones completas de calibración en el Manual
de usuario de Temblor T8 ubicado en el sitio web de
PreSonus: www.PreSonus.com..
Stellen Sie den Tiefpassl er auf 80 Hz ein. Hören
Sie sich nun Ihr Soundsystem an und versuchen
Sie, durch Bearbeiten der Tiefpassl erfrequenz,
einen möglichst linearen Frequenzverlauf zu
erreichen.
Pro-Tipp: Eine vollständige Anleitung zur
Kalibrierung nden Sie in der Temblor T8
Bedienungsanleitung, die auf der PreSonus-
Webseite unter www.PreSonus.com zur
Verfügung steht.
Réglez le ltre passe-bas sur 80Hz et écoutez
l’ensemble de votre système en faisant varier
la fréquence passe-bas jusqu’à ce que votre
système ait la réponse la plus linéaire.
Conseil d’expert: vous trouverez des instructions
d’étalonnage complètes dans le mode d’emploi du
T8 sur le site web PreSonus à www.PreSonus.com.
将低通滤波器设为 80 Hz，试听整个系统，
调试低通频率，尽可能将系统响应曲线调至线
性。
高要求用户提示：如需查看完整的调试操
作说明，请访问 www.PreSonus.com，在
PreSonus 网站上下载《Temblor T8 用户手
册》。
4
Hooking Up to Use T8 Internal Crossover
Conectando para usar el crossover interno del T8
Anschluss an die interne T8 Frequenzweiche
Branchement pour utiliser le crossover du T8
连接使用 T8 内部分频器
TRS cable
Cable TRS
TRS-Kabel
Câble jack TRS
TRS 连接线
Sub Out
Sortie caisson
重低音输出
Temblor™ T8
PreSonus Ceres™
power
encendido
Einschalten
Alimentation
电源
power
encendido
Einschalten
Alimentation
电源
Temblor T8
AudioBox iOne
Temblor T8
5
Input Left
Entrada Izq.
Linker Eingang
Entrée gauche
左输入
Part# 70-52000003-C
Rubber feet are included for positioning
your T8 on a hard surface.
Las patas de goma están incluidas para
posicionar su T8 sobre una supercie du a.
Gummifüße für die Aufstellung auf harten
Untergründen liegen dem T8 bei.
Les pieds en caoutchouc sont inclus pour
poser votre T8 sur une surface dure.
随附的橡胶垫脚可以帮助您将 T8 置于
坚硬的表面。
6
TRS cables
Cables TRS
TRS-Kabel
Câbles jack TRS
TRS 连接线
Left
Izquierdo
Links
Gauche
左
Left
Izquierdo
Links
Gauche
左
Right
Derecho
Rechts
Droite
右
Right
Derecho
Rechts
Droite
右
Inputs
Entradas
Eingänge
Entrées
输入
Inputs
Entradas
Eingänge
Entrées
输入
Outputs
Salidas
Ausgänge
Sorties
输出
Main outputs
Salidas Main
Main-Ausgänge
Sorties générales
主输出
Power
Power
Power
PreSonus Ceres™
Temblor®T8 Active Studio Subwoofer
Quick Start Guide
Introduction
Thank you for purchasing the PreSonus®Temblor®T8 active studio subwoofer. The
Temblor T8 features a down-ring 8-inch glass-composite driver with a high-density
rubber surround in a front-ported cabinet. This conguration provides responsive,
dened bass with low distortion. The result is a natural and musical sound that
enhances full-range speakers without overshadowing them.
This Quick Start Guide provides an overview of the Temblor T8 features, along with basic
setup instructions. However, you can nd an in-depth user manual on the PreSonus
website at www.PreSonus.com.
Temblor® T8 Caisson de graves actif de studio
Guide de prise en main
Introduction
Merci d’avoir acheté le caisson de graves actif de studio Temblor®T8 PreSonus®. Le
Temblor T8 possède un haut-parleur en composite de bre de verre de 8 pouces
(20,3cm) orienté vers le bas avec une suspension en caoutchouc haute densité dans
une enceinte à évent ouvert sur l’avant. Cette conguration donne des graves nerveux
et bien dénis avec une faible distorsion. Le résultat est un son musical et naturel qui
complète les enceintes large bande sans les éclipser.
Ce Guide de prise en main fournit un aperçu des fonctionnalités du Temblor T8, ainsi
que des instructions basiques d’installation. Vous trouverez un mode d’emploi plus
détaillé sur le site web PreSonus à l’adresse www.PreSonus.com.
Temblor® T8 Aktiver Studio-Subwoofer
Kurzanleitung
Einleitung
Vielen Dank, dass Sie sich für den aktiven Studio-Subwoofer PreSonus®
Temblor® T8 entschieden haben. Der Temblor T8 bietet einen nach unten abstrahlenden,
Glasfaserverstärkten 8“ Treiber mit hochverdichteter Gummisicke und ein Bassre
x-Gehäuse mit frontseitigem Port. Diese Kongu ation sorgt für eine schnelle und denie
te Bassansprache und minimiert etwaige Verzerrungen. Das Ergebnis ist ein besonders
natürlicher und musikalischer Klang, der die Fullrange-Lautsprecher unterstützt, ohne sie
zu verdecken.
Diese Kurzanleitung bietet einen Überblick über die Funktionen des Temblor T8 und soll
Sie bei der Inbetriebnahme unterstützen. Zusätzliche Details nden Sie auf der PreSonus-
Webseite unter www.PreSonus.com.
Temblor® T8 Subwoofer activo de estudio Guía
de inicio rápido
Temblor® T8 有源录音棚低音音箱快速入门
指南
Introducción
Gracias por adquirir el subwoofer activo de estudio PreSonus® Temblor® T8. El Temblor
T8 cuenta con un driver down  ing de 8 pulgadas en compuesto de b a con aro
amortiguador de goma de alta densidad en un gabinete con puerto acústico frontal.
Esta congu ación proporciona una respuesta de bajos denida on baja distorsión. El
resultado es un sonido natural y musical que mejora y realza el sonido de los altavoces
full range sin hacerles sombra.
Esta Guía de inicio rápido proporciona un resumen de las características del Temblor T8,
junto con instrucciones básicas. Sin embrago, puede encontrar un manual de usuario con
mayores detalles en el sitio web de PreSonus www.PreSonus.com.
简介
感谢您购买 PreSonus® Temblor® T8 有源录音棚低音音箱。Temblor T8 的 8 英
寸玻璃复合材料驱动单元采用了向下发声（down-ring）技术，配备了高密度橡
胶圈，使用前开口外壳封装。这样的配置能够确保低音反应敏捷，带来低失真的
清晰音质。其效果是自然悦耳的音色，烘托全频音箱，而不会喧宾夺主。本快速入
门指南概述了 Temblor T8 的功能以及基本安装操作。如需深入了解各项功能和操
作，请访问 www.PreSonus.com，在 PreSonus 网站上下载《用户手册》。
Eris E5XT (Right)
Eris E5XT (Der.)
Eris E5XT (Rechts)
Eris E5XT (droite)
Eris E5XT（右）
Eris E5XT (Left)
Eris E5XT (Izq.)
Eris E5XT (Links)
Eris E5XT (gauche)
Eris E5XT（左）

1 2
5 6
8
9
11
4
7
10
3
www.presonus.com
®
www.presonus.com
®
Connections and Controls
1 Input Gain - Sets the level of the input
signal before it is amplied.
2 Low Pass Filter - Sets the upper end
of the frequency range reproduced
by the T8. If you enabled the onboard
High Pass Filter, set this control to
80 Hz. Otherwise, set the Low Pass
Filter to the lowest frequency that your
main monitors can reliably reproduce.
3 TRS Inputs - Balanced 1/4”TRS
line-level inputs.
4 RCA Inputs - Unbalanced RCA
line-level inputs.
Note: When both connections are in use, the
RCA inputs will sum into the balanced TRS
connections.
5 Polarity - Reverse the polarity of the
summed input signal.
Power User Tip: Once you have connected
your T8 to your system, try experimenting
with each setting while listening to your
favorite music. Leave this switch in the
position where the bass was the loudest.
6 High Pass Filter - Removes frequency
content below 80 Hz from the full-
range signal sent form the T8 outputs.
This is useful if your main studio
monitors do not provide an onboard
high pass lter.
7 TRS Outputs - Balanced 1/4”TRS
line-level outputs.
8 RCA Outputs – Unbalanced RCA
line-level outputs.
9 Power Switch - This is the On/O
switch, the power status is indicated
by the illuminated logo on the front of
the cabinet.
10 AC Select Switch - The input-
power voltage is set at the factory
to correspond with the country to
which it was shipped. You should only
change the setting if you’re using your
Temblor T8 in a country that uses a
dierent standard voltage.
11 IEC Power Connection - Your Temblor
T8 accepts a standard IEC connection.
Anschlüsse und Bedienelemente
1 Input Gain - Hier passen Sie den Pegel
des Eingangssignals vor dem Verstärker an.
2 Low Pass Filter - Mit diesem Regler
stellen Sie die obere Grenzfrequenz in der
Wiedergabe des Temblor T8 ein. Wenn
Sie den internen Hochpassl er aktiviert
haben, stellen Sie diesen Regler auf 80 Hz
ein. Alternativ stellen Sie den Tiefpassl
er auf die unterste Grenzfrequenz ein,
die Ihre Hauptstudiomonitore verlässlich
wiedergeben können.
3 TRS-Eingänge - 6,35 mm
Klinkeneingänge (TRS, symmetrisch) für
Line-Quellen
4 Cinch-Eingänge - Unsymmetrische
Cinch-Eingänge für Line-Quellen.
Anmerkung: Wenn beide symmetrischen
Eingänge belegt sind, werden die Cinch-
Eingänge mit den TRS-Anschlüssen summiert.
5 Phasenschalter - Kehrt die
Phasenlage des Summensignals um
Pro-Tipp: Wenn Sie den T8 an Ihr System
angeschlossen haben, sollten Sie mit den
Einstelloptionen experimentieren, während
Sie Ihnen vertraute Musik abhören. Belassen
Sie den Schalter in der Stellung, in der Sie den
Bass am lautesten empfunden haben.
6 Hochpasslter - Dieser Filter
unterdrückt Frequenzanteile unter 80 Hz
im Fullrange-Signal, das über die Ausgänge
des T8 ausgegeben wird. Entsprechend
müssen Ihre Hauptstudiomonitore keinen
eigenen Hochpassl er integrieren.
7 TRS-Ausgänge - Klinkenausgänge
(TRS, symmetrisch) für Line-Quellen
8 Cinch-Ausgänge - Unsymmetrische
Cinch-Ausgänge für Leitungsquellen
9 Power-Schalter - Dies ist der Ein-/
Aus-Schalter. Der aktuelle Status wird
über das beleuchtete Logo auf der
Gehäusevorderseite verdeutlicht.
10 Schalter AC Select - Ab Werk wurde
die Eingangsspannung bereits auf die
Netzspannung im Auslieferungsland
eingestellt. Ändern Sie die Einstellung
nur, wenn Sie Ihren Temblor T8 in einem
Land mit abweichender Netzspannung
betreiben.
11 IEC-Netzbuchse - Ihr Temblor T8 wird
über ein Standard-IEC-Netzkabel mit Strom
versorgt.
Conexiones y controles
1 Input Gain - Ajusta el nivel de la señal
de entrada antes de ser amplicada
2 Low Pass Filter - Ajusta el extremo
superior del rango de frecuencias
reproducidos por el T8. Si activa el lt o
pasa altos onboard, ajuste este control
en 80 Hz. De otra forma, ajuste el lt o
Low Pass a la frecuencia más baja que sus
monitores principales puedan reproducir.
3 TRS Inputs - Entradas de linea TRS 1/4”
balanceadas.
4 RCA Inputs - Entradas de linea RCA no
balanceadas.
Nota: Cuando ambas conexiones están
en uso, las entradas RCA se sumarán a las
conexiones TRS balanceadas.
5 Polarity - Invierte la polaridad (fase)
de la señal sumada de entrada.
Consejo de usuario avanzado: Una
vez conectado su T8 a su sistema, pruebe
experimentar con cada ajuste mientras
escucha su música favorita. Deje este switch
en la posición donde los bajos sean más
fuertes.
6 High Pass Filter - Quita el contenido
de frecuencia debajo de 80 Hz de la señal
full range enviada desde las salidas del T8.
Esto es muy útil si sus monitores de estudio
principales no cuentan con un lt o pasa
altos onboard.
7 TRS Outputs - Salidas de linea TRS
1/4”balanceadas.
8 RCA Outputs - Salidas de linea RCA no
balanceadas.
9 Power Switch - Este es el switch
de encendido/apagado, el estado de
la alimentación es indicado por el logo
iluminado en el frente del gabinete.
10 AC Select Switch - El voltaje de
alimentación es ajustado en la fábrica de
acuerdo al país de destino del producto.
Usted solamente deberá cambiar este
ajuste si va a utilizar su Temblor T8 en un
país con un voltaje diferente al estándar
ajustado.
11 Conexión IEC Power - Su Temblor T8
acepta una conexión IEC estándar.
连接和控制
1 输入增益：设置输入信号放大之前的
电平。
2 低通滤波器：设置 T8 频率范围的上
端值。
3 TRS 输出：1/4” TRS 线路电平平衡
输出。
4 RCA 输入：RCA 线路电平非平衡输
入。
注：当平衡连接均处于使用状态时，RCA
输入将汇总到平衡 TRS 连接。
5 极性：颠倒总输入信号的极性。
高级用户提示：将T8连接到系统后，尝
试在听取喜欢的音乐时尝试每个设置。将
此开关置于低音最响的位置。
6 高通滤波器：从 T8 输出端口发送的
全频信号中过滤掉频率低于 80 Hz 的内
容。低音旁路启用时，高通滤波器会被绕
过。
7 TRS 输出：1/4” TRS 线路电平平衡
输出。
8 RCA 输出： RCA 不平衡的线路电
平输出。
9 电源开关：这是电源开关，电源状态
可以通过音箱正面的标识指示灯辨别。
10 交流电选择开关：输入电源电压出厂
时已设置为目的地国家的相应电压值。仅
当您需要在电压不同的国家使用 Temblor
T8 时，您才应该更改设置。
11 IEC 电源连接：Temblor T8 接受标
准的 IEC 连接。
Connexions et commandes
1 Gain d’entrée - Règle le niveau du
signal entrant avant qu’il ne soit
amplié.
2 Filtre passe-bas - Règle la plus haute
fréquence de la plage reproduite par
le T8. Si vous avez activé le ltre passe-
haut intégré, réglez cette commande
sur 80Hz. Sinon, réglez le ltre passe-
bas sur la fréquence la plus basse que
peuvent ablement reproduire vos
moniteurs principaux.
3 Entrées jack TRS - Entrées de niveau
ligne sur jack 6,35mm symétrique 3
points (TRS).
4 Entrées RCA - Entrées de niveau ligne
sur RCA symétrique.
Note: quand les deux connexions sont
utilisées, les entrées RCA sont ajoutées aux
connexions par jack 6,35mm 3 points (TRS).
5 Polarité - Inverse la polarité du signal
d’entrée de sommation.
Conseil d’expert: une fois votre T8 raccordé
à votre système, essayez chaque réglage tout
en écoutant un de vos morceaux de musique
favoris. Laissez ce sélecteur dans la position
pour laquelle les graves sont les plus forts.
6
Filtre passe-haut - Supprime les
fréquences inférieures à 80Hz présentes
dans le signal large bande envoyé
par les sorties du T8. C’est utile si vos
moniteurs de studio principaux n’orent
pas de ltre passe-haut intégré.
7 Sorties jack TRS - Sorties de niveau
ligne sur jack 6,35mm symétrique 3
points (TRS).
8 Sorties RCA - Sorties de niveau ligne
sur RCA asymétrique.
9 Interrupteur d’alimentation - C’est
le commutateur On/O. Le statut
d’alimentation est donné par le logo
lumineux à l’avant de l’enceinte.
10 Sélecteur de tension d’alimentation
secteur - La tension d’alimentation
en entrée est réglée à l’usine pour
correspondre au pays dans lequel a
été expédiée l’unité. Vous ne devez
changer la position de ce sélecteur
que si vous utilisez votre Temblor T8
dans un pays où la tension électrique
du secteur est diérente.
11 Embase d’alimentation IEC - Votre
Temblor T8 accepte une connexion IEC
standard.
70-52000003-C
Technical Specications
Performance:
Frequency Response: . . . . . . . . . . . . . . . . 30 Hz to 200 Hz
Low Pass Filter Frequency: . . . . . . . . . . . . 50 – 130 Hz (variable)
Signal-to-Noise Ratio:. . . . . . . . . . . . . . . . >98 dB
THD: . . . . . . . . . . . . . . . . . . . . . . . . . . 0.05%
Amplier Power: . . . . . . . . . . . . . . . . . . . 100W RMS/200W Peak
Amplier Type: . . . . . . . . . . . . . . . . . . . . Class AB
Power Consumption: . . . . . . . . . . . . . . . . 120W
Standby Power Consumption: . . . . . . . . . . <0.5W
Driver: . . . . . . . . . . . . . . . . . . . . . . . . . 8”glass composite
Size (HxWxD)
11”(280 mm) x 10.2” (260 mm) x 12.6”(320 mm)
Power
100-120V ~50/60 Hz or 220-240V ~50/60 Hz
Especicaciones técnicas
Actuación:
Frequency Response: . . . . . . . . . . . . . . . . 30 Hz to 200 Hz
Low Pass Filter Frequency: . . . . . . . . . . . . 50 – 130 Hz (variable)
Signal-to-Noise Ratio:. . . . . . . . . . . . . . . . >98 dB
THD: . . . . . . . . . . . . . . . . . . . . . . . . . . 0.05%
Amplier Power: . . . . . . . . . . . . . . . . . . . 100W RMS/200W Peak
Amplier Type: . . . . . . . . . . . . . . . . . . . . Class AB
Power Consumption: . . . . . . . . . . . . . . . . 120W
Standby Power Consumption: . . . . . . . . . . <0.5W
Driver: . . . . . . . . . . . . . . . . . . . . . . . . . 8”glass composite
Size (HxWxD)
11”(280 mm) x 10.2” (260 mm) x 12.6”(320 mm)
Power
100-120V ~50/60 Hz or 220-240V ~50/60 Hz
Technische Daten
Performance:
Frequency Response: . . . . . . . . . . . . . . . . 30 Hz to 200 Hz
Low Pass Filter Frequency: . . . . . . . . . . . . 50 – 130 Hz (variable)
Signal-to-Noise Ratio:. . . . . . . . . . . . . . . . >98 dB
THD: . . . . . . . . . . . . . . . . . . . . . . . . . . 0.05%
Amplier Power: . . . . . . . . . . . . . . . . . . . 100W RMS/200W Peak
Amplier Type: . . . . . . . . . . . . . . . . . . . . Class AB
Power Consumption: . . . . . . . . . . . . . . . . 120W
Standby Power Consumption: . . . . . . . . . . <0.5W
Driver: . . . . . . . . . . . . . . . . . . . . . . . . . 8”glass composite
Size (HxWxD)
11”(280 mm) x 10.2” (260 mm) x 12.6”(320 mm)
Power
100-120V ~50/60 Hz or 220-240V ~50/60 Hz
Caractéristiques techniques
Performance:
Réponse en fréquence: . . . . . . . . . . . . . . 30 Hz à 200 Hz
Fréquence du ltre passe bas: . . . . . . . . . . 50 – 130Hz (réglable)
Rapport signal/bruit: . . . . . . . . . . . . . . . . >98dB
DHT: . . . . . . . . . . . . . . . . . . . . . . . . . . 0,05%
Puissance de l’amplicateur: . . . . . . . . . . . 100W RMS/200W en crête
Type d’amplicateur: . . . . . . . . . . . . . . . . Classe AB
Consommation électrique: . . . . . . . . . . . . 120W
Consommation électrique en veille: . . . . . . <0,5W
Haut-parleur:. . . . . . . . . . . . . . . . . . . . . 20,3cm, composite de
bre de verre
Dimensions (HxLxP)
280mm x 260mm x 320mm
Alimentation
100-120V ~50/60Hz ou 220-240V ~50/60Hz
技术规格
性能:
频率响应： . . . . . . . . . . . . . . . . . . . . . 30 Hz 至 200 Hz
低通滤波器频率： . . . . . . . . . . . . . . . . 50 – 130 Hz（可变）
信噪比： . . . . . . . . . . . . . . . . . . . . . . . >98 dB
总谐波失真： . . . . . . . . . . . . . . . . . . . 0.05% 放大器
放大器功率： . . . . . . . . . . 100W（均方根值）/200W（峰值）
放大器类型： . . . . . . . . . . . . . . . . . . . AB类
功耗： . . . . . . . . . . . . . . . . . . . . . . . . 120W（待机)
待机功耗 : . . . . . . . . . . . . . . . . . . . . . . <0.5W（待机)
驱动单元： . . . . . . . . . . . . . . . . . . . . . 8” 玻璃复合材料
尺寸（高x宽x深度）
11” (280 mm) x 10.2” (260 mm) x 12.6” (320 mm)
电源
100-120V ~50/60 Hz 或 220-240V ~50/60 Hz
