Quintezz XT-9500 User manual

TM
XT-9500

DECLARATION OF CONFORMITY
We, the undersigned,
Company: TE-GROUP nv
Address: Kapelsestraat 61, 2950 Kapellen - BELGIUM -
declare, that the following equipment :
Product Name: Quintezz XT-9500
Product Type: Radardetector
Conforms with the requirements of European Council Directive 1999/5/EC of March 9, 1999 on the approximation of the laws of
the member states relating to the R&TTE directive.
This product is only sold by us to countries where it may be used o cially.
33:71,7002.50.30dmp.wen_revoC_0007zzetniuQ_m 2

addendum
GB

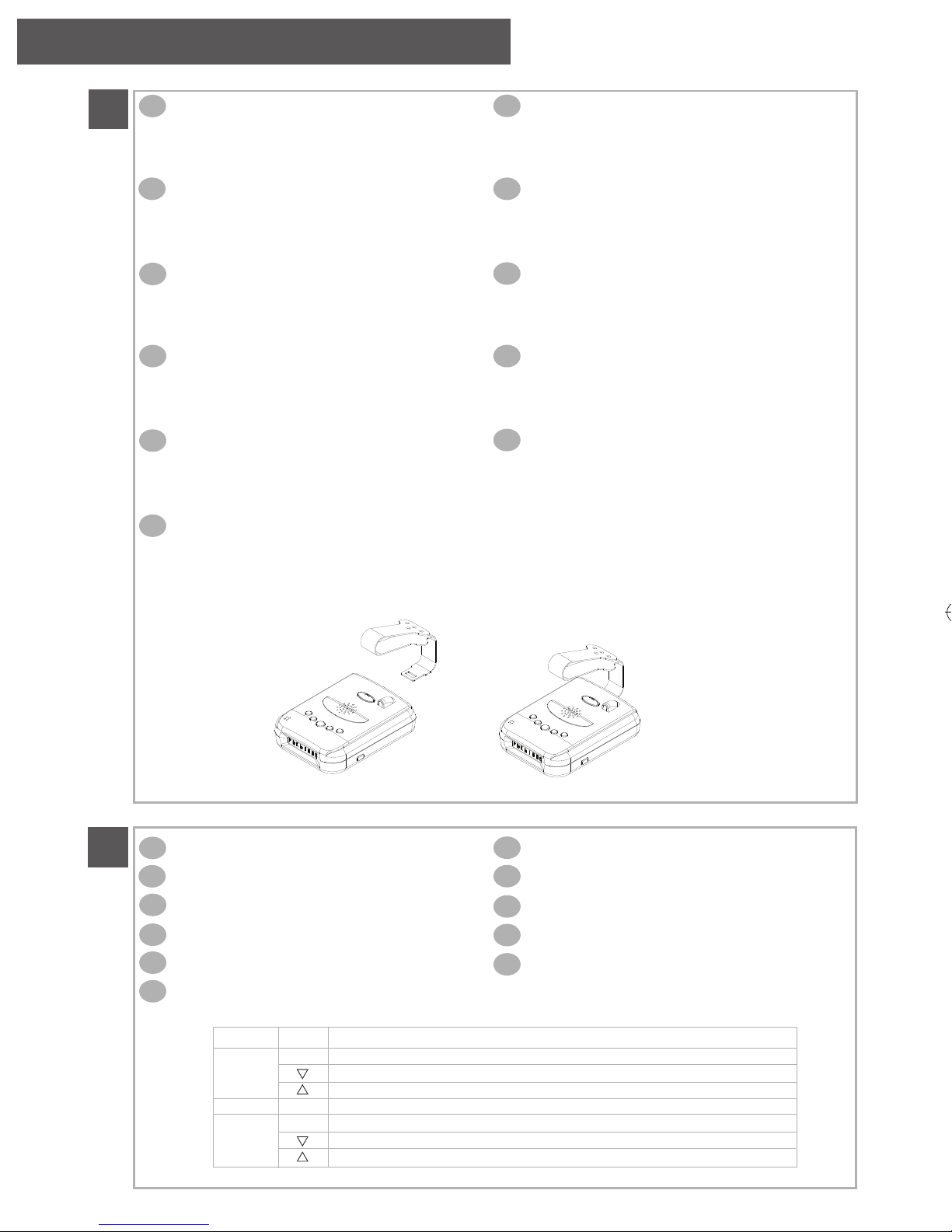

SUN VISOR MOUNTING
Fix the main unit on the sun visor using the
special clip.
GR
ΜΟΝΤΑΡΙΣΜΑ ΣΤΟ ΣΚΙΑ∆ΙΟ
∆ιορθώστε την βασική µονάδα στο σκιάδιο χρησιµο-
ποιώντας το ειδικό κλιπ.
NL
BEVESTIGING AAN DE ZONNEKLEP
Bevestig het toestel aan de zonneklep door
gebruik te maken van de speciale clip.
PL
MONTAŻ NA OSŁONIE PRZECIWSŁONECZNEJ
Zamocuj urządzenie do osłony za pomocą specjal-
nego clipu.
FR
FIXATION AU PARE-SOLEIL
Fixez l’unité au pare-soleil au moyen du clip
spécial.
CZ
MONTÁŽ NA SLUNEČNÍ CLONU
Připevněte základní jednotku speciálním klipem na
sluneční clonu.
D
MONTAGE AN DER SONNENBLENDE
Befestigen Sie die Haupteinheit mit dem Spezi-
alklipp.
BG
МОНТИРАНЕ ВЪРХУ СЕННИКА
Поставете детектора върху сенника като
използвате специалната скоба.
E
MONTAGE EN LA VISERA DEL SOL
Fije la unidad principal en la visera del sol usando
el clip especial.
RU
КРОНШТЕЙН ДЛЯ СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА
Закрепите устройство на солнцезащитном
козырьке с помощью специального кронштейна.
RO
MONTAJ PENTRU PARASOLAR
Fixati unitatea principala pe parasolar folosind
accesoriul din imagine.

CITYMUTE X/KuON/OFF
KON/OFF
Ka NarrowON (LED blinking)/Ka Wide ON (LED ON)/Ka OFF (LED OFF)
CITYToneI
Tone II
ToneIII
MUTE


GB WIDE BAND OPTIONS GR ΕΠΙΛΟΓΕΣ ΕΥΡΕΙΑΣ ΖΩΝΗΣ ΦΑΣΜΑΤΟΣ
NL WIDE BAND OPTIES PL SZEROKIE PASMO OPCJE
FR OPTIONS WIDE BAND CZ NASTAVENÍ PÁSEM
D BREITBANDOPTIONEN BG ШИРОКО – ВЪЛНОВИ ОПЦИИ
E OPCIONES DE BANDA ANCHA RU НАСТРОЙКА ДИАПАЗОНОВ
RO OPTIUNI BANDA LARGA

IllustrationI
IllustrationIII
IllustrationII
10
11
12
12
3
4
5
6
7
8
9
10
click

PL-57
SPIS TREŚCI
WPROWADZENIE 58
CECHY XT-9500 58
INSTALACJA 58
A. OGÓLNE WYTYCZNE 58
B. RODZAJE MONTAŻU 59
C. PODŁĄCZENIE ZASILANIA 59
JAK DZIAŁA RADAR I LASER - OGÓLNE ZASADY 59
A. JAK DZIAŁA RADAR 59
B. JAK DZIAŁA LASER 60
C. CZĘSTOTLIWOŚCI WYKRYWANYCH RADARÓW 60
DZIAŁANIE 60
A. AUTO TEST 60
B. ALARM RADARU I LASERA 60
C. TRYB HIGHWAY (autostrada) 60
D. TRYB CITY (miasto) 61
E. TRYB DIP (zmniejszanie jasności podświetlenia) 61
F. TRYB MUTE (wyciszenie) 61
G. JAK OSTRZEGA DETEKTOR 61
H. SZEROKIE PASMO OPCJE 61
I. RESET 62
KONSERWACJA 62

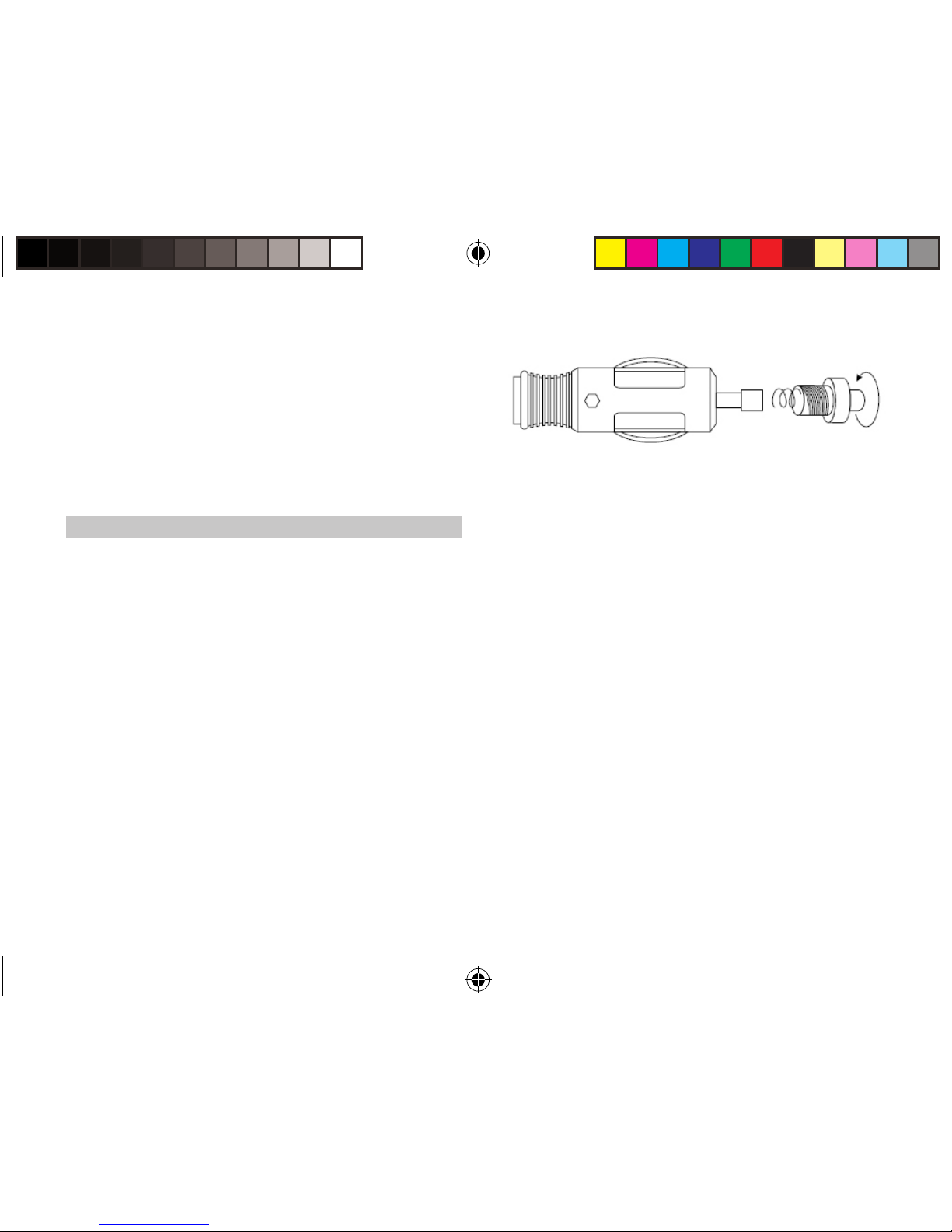

INSTRUKCJA WYMIANY BEZPIECZNIKA 63
