Rami audio PJO 555 User manual

* Appareil vendu sans casque / Equipment sold without phones
PJO 555
Manuel Utilisateur
User’s Manual
Pupitre de station de travail USB
(page 3 à 14)
Mixing station with USB audio port
(page 15 to 26)

FRANCAIS 2Rami - PJO 555

Rami - PJO 555 3FRANCAIS
SOMMAIRE
4
5
6
8
10
12
13
14
Caractéristiques.....................................................................
Informations...........................................................................
Synoptique.............................................................................
Description.............................................................................
Face avant.............................................................................
Face arrière...........................................................................
Cavaliers................................................................................
Réglages...............................................................................
15
SUMMARY
English...................................................................................

FRANCAIS 4Rami - PJO 555
Cet équipement est une mini console avec monitor, pour enregistrer et lire un fichier son, sur
PC directement par le port USB. L'aspect novateur du produit est surtout son coté ergonomique
avec juste les fonctions nécessaires et suffisantes.
Un journaliste disposant du PJO 555, d'un micro casque et d'un PC portable peut n'importe où sur
la planète monter son reportage et l'envoyer à la station par le Web. A l'heure où l'on parle de plus
en plus du télé travail, une autre application est la création à domicile de rubriques ou d'émissions
sans monopoliser un studio de production.
Description :
 Une entrée micro symétrique avec alimentation fantôme, sensibilité, graves, aigus, coupe
bas, volume par VCA.
 Une entrée audio sortie carte son intégrée avec graves, aigus, volume par VCA.
 Une entrée Auxiliaire symétrique analogique avec volume pour raccordement d'une source
extérieure (enregistreur numérique ; mini disk ; codec) .
 Réinjection de deux entrées vers la carte son par switch lumineux REC.
 Monitor casque indépendant du départ Record, permettant d'écouter une bande son
reportage en enregistrant que la voix.
 Entrée directe dans le moniteur de l'entrée Auxiliaire.
 Sortie Monitor pour enceinte amplifiée avec réglage de niveau et commutation mono/stéréo.
Coupure automatique possible de la sortie monitor sur ouverture micro.
 Micro ordre incorporé avec départ/retour symétriques 4 fils - 2 directions.
 Niveau retour d’ordre ajustable.
 Crête mètre pour ajustage de l'enregistrement.
 Insertion symétrique sur le départ gauche droite et sur le microphone, pour mettre en œuvre
un traitement de voix.
 Limiteur en sortie pour éviter toute saturation numérique de la carte son.
 Le PJO 555 ne nécessite aucune installation de pilote, car il répond à la norme USB Audio 1,0.
 Cet équipement, fabriqué par la société Rami, a bénéficié d'un partenariat avec la société
Digigram pour l'intégration de leur carte son UAX 220.
DESCRIPTION

Rami - PJO 555 5FRANCAIS

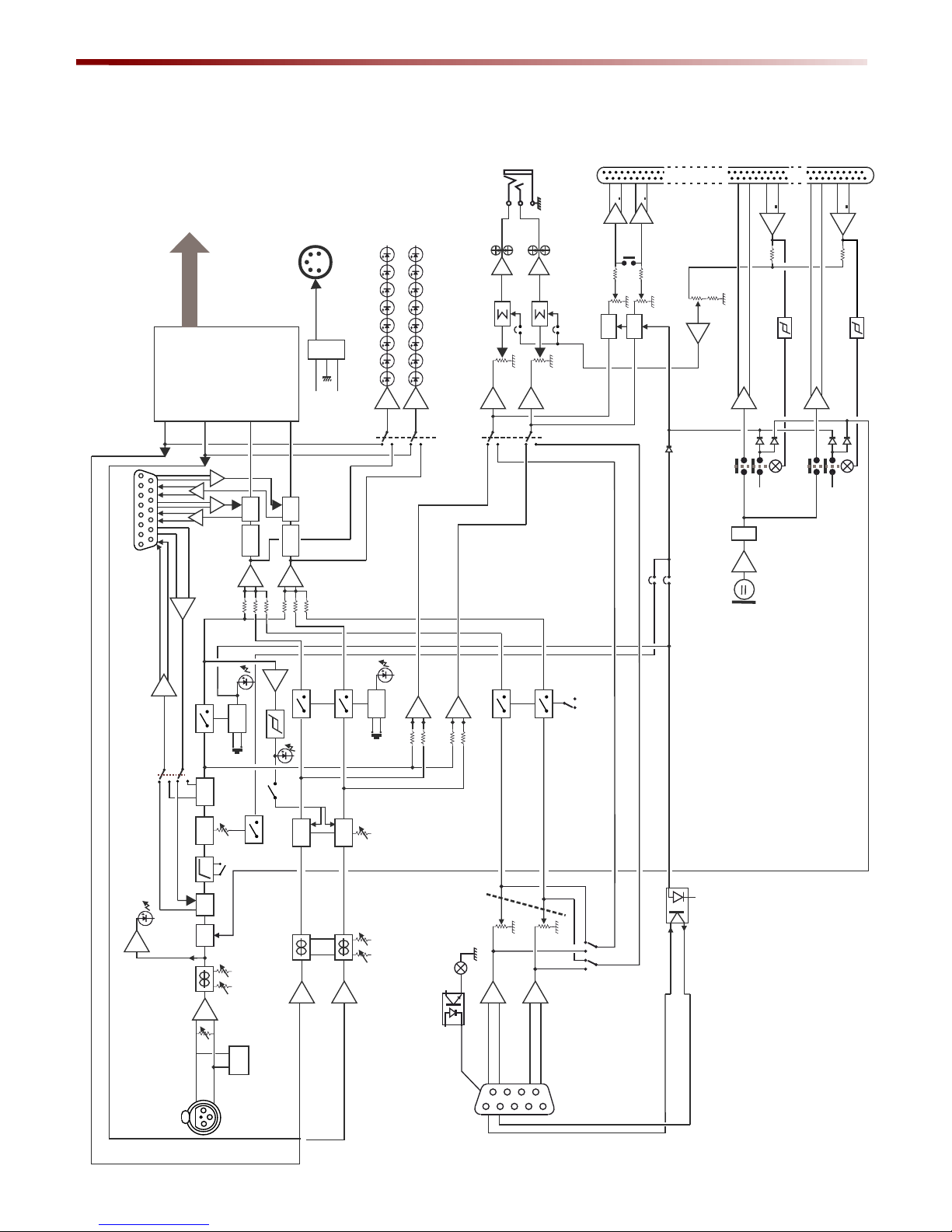

SYNOPTIQUE
PHONES OUT
MONITOR
PUSH
-
- -
+
+ +
VCA VCA
BASS TREBLE
Peak Insert pre or
post fader
Low cut
VCA
BASS TREBLE
60mm
End of
60 mm
REC
REC
Phantom
power supply
STEREO
AUX / TV
IN
Line IN Line OUT USB
Connector
type B
-5V
+5V
-9-15 -12 -6 -3 +3 +60
Peak Level
IN / Out
-
-
Sens
Phones
Mix /Aux
Sub-D
9 pts
Sub-D
15 pts
DIGIGRAM
UAX 220
External
PS 12V
Insert MIC / L-R
Locked
Connector
Limitor Limitor
On AIR loop
Auto DIM
Talk back
Sub-D 15 pts
Mute
Mute
mono/
Stereo
+
+
+ +
Monitor
Talk back
return
Limiter
TALK
BACK MIC
Talk A Talk B
+ +
+ +
- -
OUT TALK A OUT TALK B RETURN TALK A RETURN TALK B
+
+
++
+
--
--
-
MUTE
+LIVE
+10dB
-10dB
+-
IN AUX to MIX
ON/OFF
AUX
Pre / post
Jumper
Mute monitor on
Record switch Mic
Mute monitor on end of course pot Mic
course

+12 -12
0
+12 -12
BASS
0
+12 -12
0
+12 -12
BASS
10 0
VOL
10 0
VOL
L R
MIC
MIC SENS
OnOff
LOW CUT
Mix
Out
In
TREBLE TREBLE
Aux
PHONES
+6
+3
- 6
- 9
- 12
- 15
- 3
0dB
Fade
0
Peak
AUX
PEAK
METER
USB LINE
MICRO
10 0
MONITOR
RETURN A +B
TALKBACK
+10dB -10dB
0
Mono Stereo
0dB
+3
-30
-40
-50
-60
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-20
-15
-10
-5
-60
-70
-
+6
PJO 555
REC REC
LIVE
TALK
A
TALK
B
PUSH

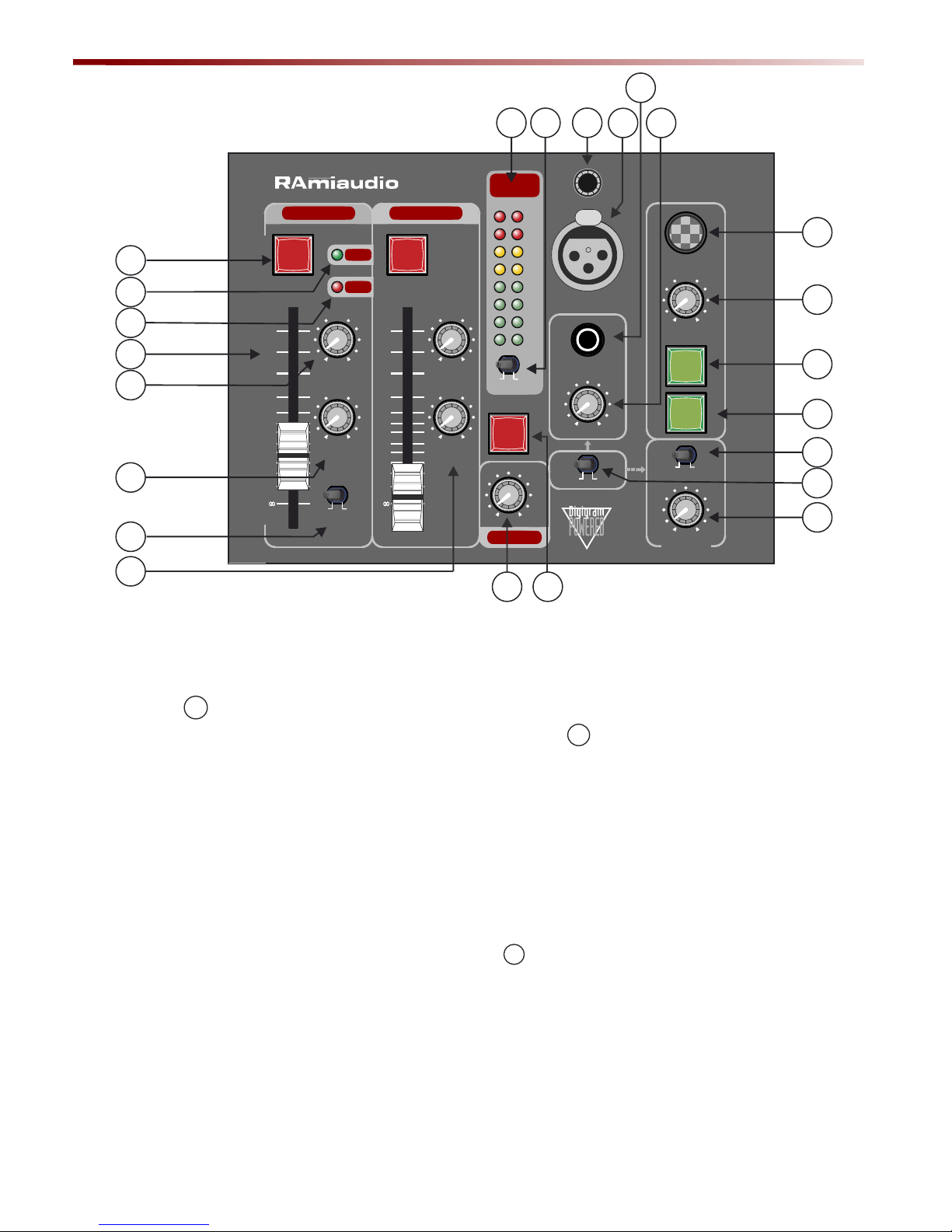

FRANCAIS 6Rami - PJO 555
1- Bouton rétro éclairé d’envoi de l’entrée Micro vers la carte son intégrée.
2 - Témoin lumineux de Fade de l’entrée Micro. La fonction de fade peut être inhibée par le switch
situé en face arrière. Cette fonction permet sur les interventions micros d’atténuer de 8 dB
l’entrée 8 pour faciliter le mixage.
3 - Témoin lumineux de peak de l’entrée Micro. (ajuster par 11 juste en dessous de l’allumage).
4 - Fader rectiligne de 60 mm de l’entrée Micro, gestion par VCA.
5 - Potentiomètre de réglage des aigus de l’entrée Micro.
6 - Potentiomètre de réglage des basses de l’entrée Micro.
7 - Sélection coupe-bas de l’entrée micro.
8 -
Entrée USB. Mêmes fonctions que l’entrée Micro. (L’entrée USB est la sortie de la carte son
intégrée reprise en interne).
9 - Peakmètre à leds.
10 - Switch permettant d’envoyer vers le peakmètre 9 la modulation de sortie de la carte son ou le
retour du mixage pupitre via la carte son.
11 - Potentiomètre d’ajustage de la sensibilité micro.
12 -
Embase XLR 3 points femelle d’entrée micro (symétrique).
13 -
Embase de sortie casque stéréo.
14 -
Potentiomètre de réglage du volume casque.
15 -
Micro d’ordre intégré derrière le panneau avant.
16 -
Potentiomètre de réglage du niveau de retour de l’ordre A et B. Un talon au maximum permet
de ne pas couper totalement ce retour d’ordre.
1
2
3
4
6
77
5
8
17
16
15
18
19
20
21
22
10 11 12 14
13
23
9
FACE AVANT

FACE AVANT
Rami - PJO 555 7FRANCAIS
+12 -12
0
+12 -12
BASS
0
+12 -12
0
+12 -12
BASS
10 0
VOL
10 0
VOL
L R
MIC
MIC SENS
OnOff
LOW CUT
Mix
Out
In
TREBLE TREBLE
Aux
PHONES
+6
+3
- 6
- 9
- 12
- 15
- 3
0dB
Fade
0
Peak
AUX
PEAK
METER
USB LINE
MICRO
10 0
MONITOR
RETURN A +B
TALKBACK
+10dB -10dB
0
Mono Stereo
0dB
+3
-30
-40
-50
-60
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-20
-15
-10
-5
-60
-70
-
+6
PJO 555
REC REC
LIVE
TALK
A
TALK
B
PUSH
1
2
3
4
6
77
5
8
17
16
15
18
19
20
21
22
10 11 12 14
13
23
9

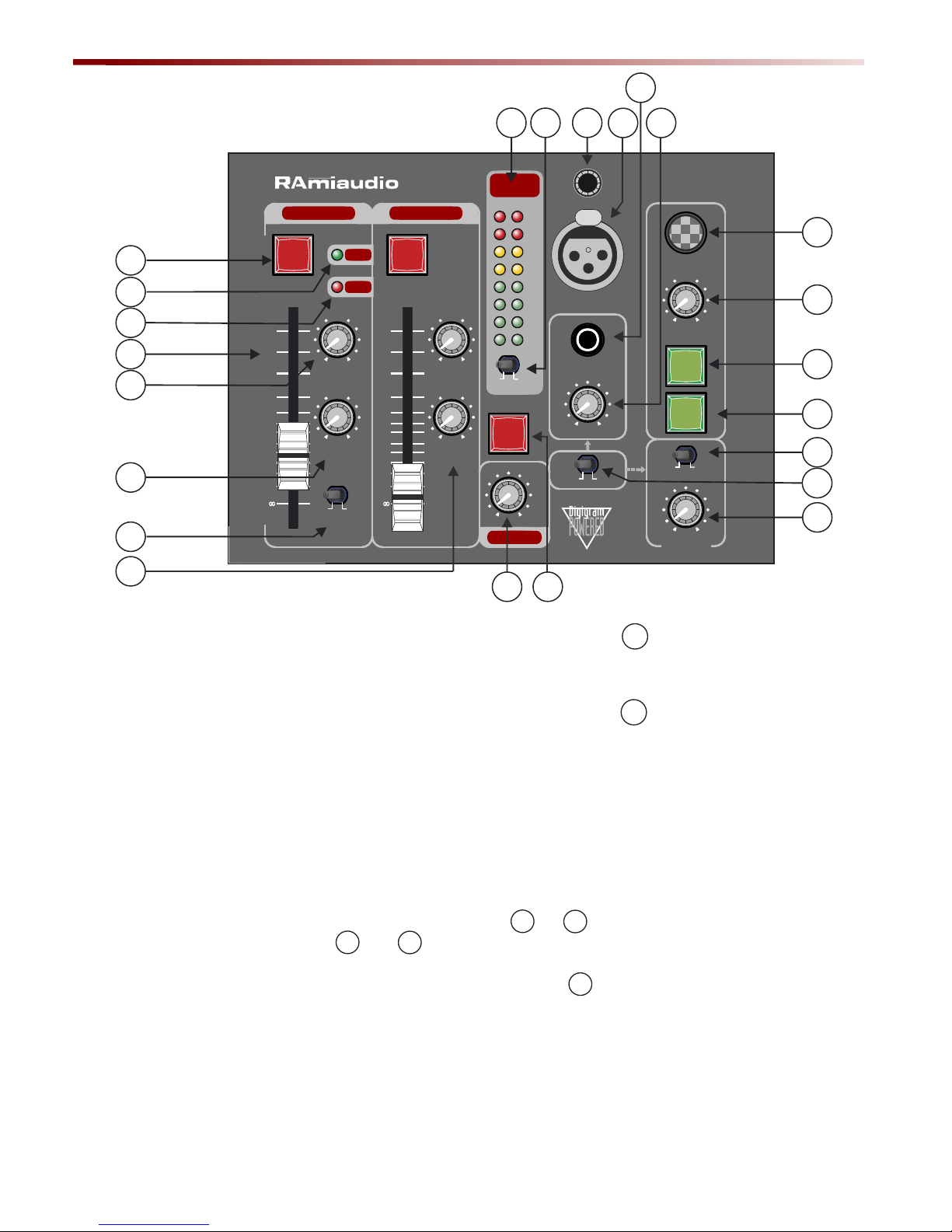

17- Bouton d’ordre A. Il permet d’envoyer la modulation du micro 15 vers la sortie d’ordre A. La
présence d’une modulation sur le retour d’ordre A, allumera le voyant pour indiquer la
provenance.
18- Bouton d’ordre B. Il permet d’envoyer la modulation du micro 15 vers la sortie d’ordre B. La
présence d’une modulation sur le retour d’ordre B, allumera le voyant pour indiquer la
provenance.
19- Commutateur mono / stéréo de la sortie monitor.
20- Switch permettant d’écouter dans le casque et dans la sortie monitor soit le mixage, soit l’entrée
Aux directement.
21- Potentiomètre de volume de la sortie monitor. Cette sortie est atténuée totalement (en
fonction de la programmation interne des cavaliers) si :
 envoi d’ordre vers les casques 1 et 2 (boutons 17 et 18 )
 ouverture du micro
A par 1 ou 4 .
22- Bouton rétro éclairé allumé par une boucle extérieure sur E
23- Volume de l’entrée Aux.

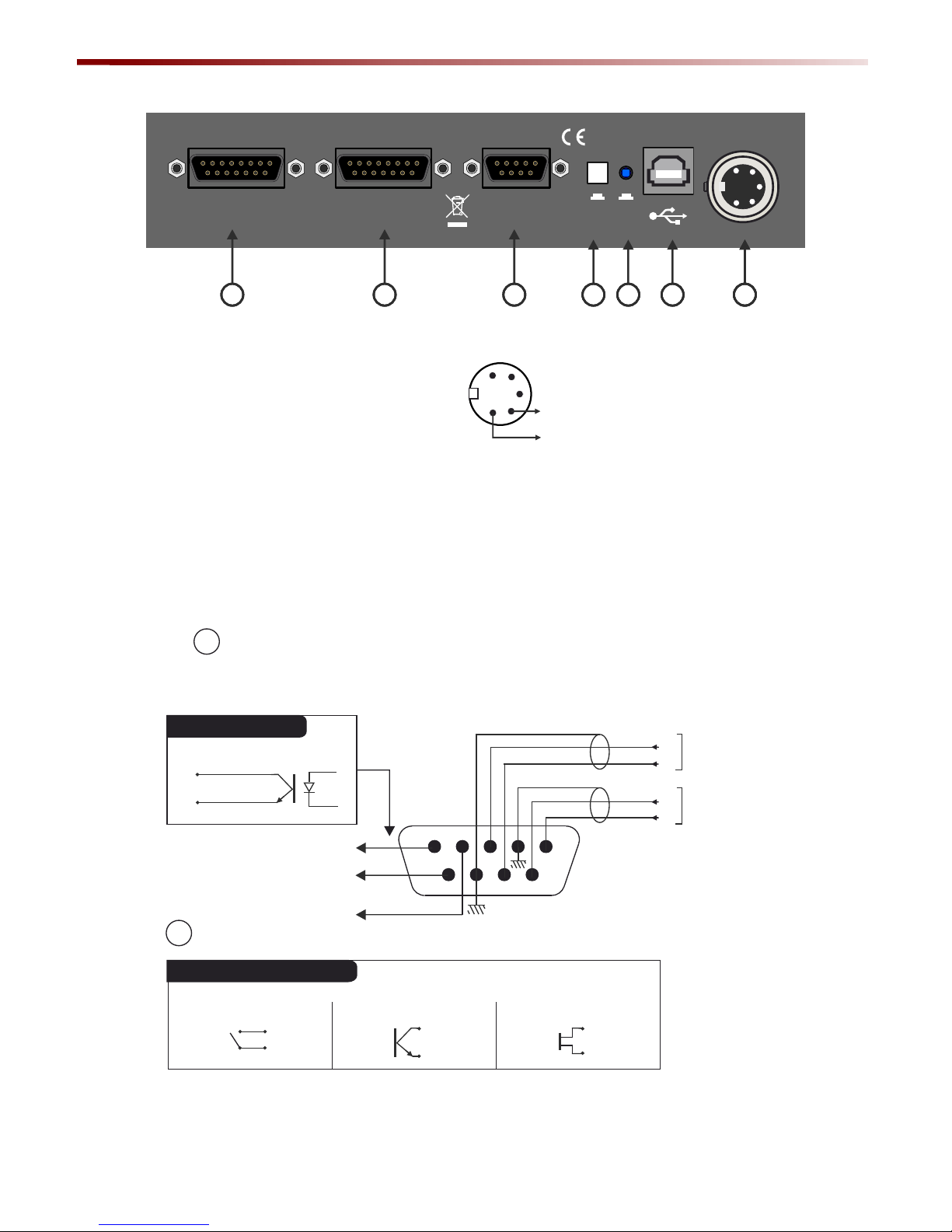

suite

IN AUX
INSERT MICRO/
L.R OUT
Made in France www.ramiaudio.com
TALK IN/OUT A + B
MONITOR
Fade
ON
Earth
Lift
DC 9 to 18V
Max 250 mA
A - Embase 5 points mâle d’alimentation.
B - Embase USB
C- Switch derrière le panneau permettant de séparer la masse USB de la masse d’alimentation
du PJO 555. Les masses sont séparées en appuyant sur le switch.
D - Commutateur pour activer le fade du micro vers la ligne USB.
E - Embase Sub-D 9 points femelle AUX , GPI et de sortie GPO. Elle permet de fournir un
GPO sur l’appui du switch Record de la voie micro ou sur le début de course du fader de
l’entrée micro, ou les deux à la fois (permet d’actionner un feu de porte), et un GPI pour allumer
le voyant 22 .
1234
5
9678
+
+
-
-
Entrée AUX gauche
Entrée AUX droite
GPO ON AIR micro
sur opto transistor
Commande allumage voyant
LIVE 22 par mise à la masse
Fiche Sub-D 9 pts mâle
AABCDEF
GAA
FACE ARRIERE
1
2
3
4
5
+12V
0V
FRANCAIS 8Rami - PJO 555
c
collecteur
e
émetteur
5
9
Câblage interne
Exemples commande
Drain ouvert
4
8
Sortie boucle
4
8
4
8
Collecteur ouvert

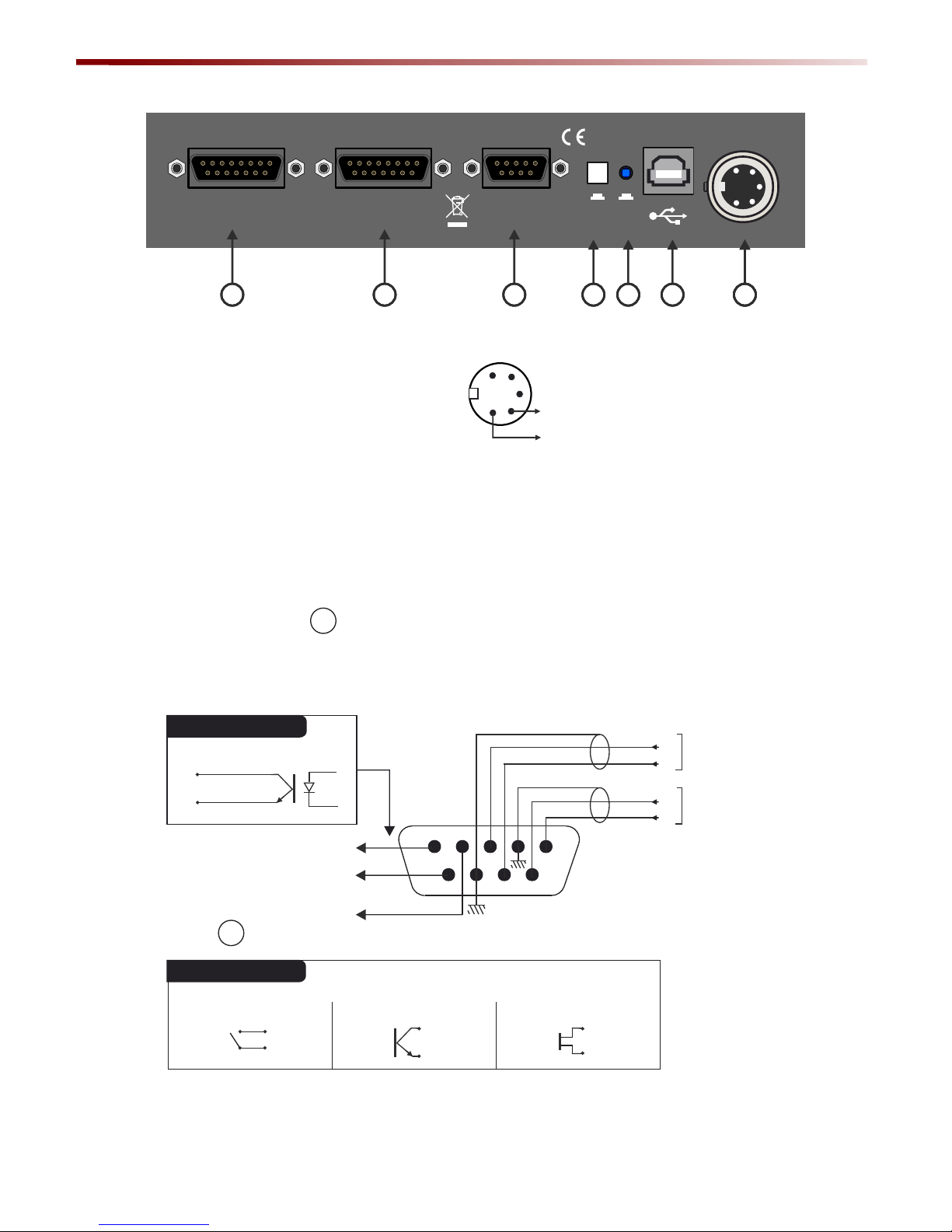

suite
F - Embase Sub-D 15 points femelle d’entrée / sortie pour insertion sur micro et sur Mix général.
G - Embase Sub-D 15 points femelle d’entrée et sortie d’ordre, et de sortie monitor.
+
+
+
+
-
-
-
-
+
-
+
+
+
-
-
-
8
8
15
15 14
1
1234567
9
9
11 101213
R+
L -
R -
L +
L +
R -
L -
R +
Insert send
Microphone
(line level)
In talkback A
Out talkback A
Out talkback B
Out Monitor L
Out Monitor R
In talkback B
Insert
return
Insert return
Microphone
(line level)
Insert Mix
left and right
Insert send
line level
Fiche Sub-D 15 pts mâle
Fiche Sub-D 15 pts mâle
FACE ARRIERE
IN AUX
INSERT MICRO/
L.R OUT
Made in France www.ramiaudio.com
TALK IN/OUT A + B
MONITOR
Fade
ON
Earth
Lift
DC 9 to 18V
Max 250 mA
AABCDEF
GAA
Rami - PJO 555 9FRANCAIS

Cavaliers permettant l’insertion Mix
Cavaliers permettant
l’insertion Micro
Cavaliers permettant l’envoi
de l’insertion Micro soit
avant ou après le volume
 Insertion
Mix activée
 Insertion Mix inhibée*
 Insertion micro activée
 Insertion micro inhibée*
FRANCAIS 10 Rami - PJO 555
Après volume
Avant volume*
CAVALIERS
Circuit imprimé
Carte n°1
vue de dessus
Circuit imprimé de la carte n°2 vue de dessous
Alimentation Fantôme pour le micro A
 +48V
 OFF *
 +12V
* Configuration usine
JP1
JP2
JP3
JP4

CAVALIERS
suite
Rami - PJO 555 11 FRANCAIS
Circuit imprimé de la carte n°2 vue de dessous
Cavalier permettant l’envoi
de l’AUX vers le MIX général
Cavalier permettant le mute monitor
Cavalier permettant l’envoi d’ordre sur le casque
Cavalier permettant l’envoi de l’AUX
vers le casque
ON
OFF*
OFF
OFF
Sur détection début de course MIC A*
Dans l’oreille gauche uniquement
Sur appui bouton REC A.
Dans l’oreille droite uniquement
Sur détection début de course et ouverture MIC A
Dans les 2 oreilles*
cavalier1
cavalier1
cavalier2
cavalier2
cavalier1
cavalier1
cavalier1
cavalier1
cavalier1
cavalier2
cavalier2
cavalier2
cavalier2
cavalier2
cavalier1
cavalier2
cavalier1
cavalier2
cavalier1
cavalier2
Avant volume AUX
Après volume AUX*
JP5
JP6
JP7
JP8

Réglage du niveau de limitation
Trimmer
Le réglage du limiteur s’effectue sur un
trimmer multitour situé sur le deuxième
circuit. Celui-ci est désigné en
atténuateur, ainsi en le tournant dans le
sens inverse des aiguilles d’une montre,
l’on peut inhiber son action.
REGLAGES
suite
FRANCAIS 12 Rami - PJO 555

FRANCAISRami - PJO 555 13
CARACTERISTIQUES
Sorties Connecteur Type Impédance Niveau nominal Niveau maximum
OUT INSERT
MIX
OUT INSERT
MIC
OUT
TALKBACK A
MONITOR
100 
100 
100 
100 
Symétrique
Symétrique
Symétrique
Symétrique
SUB-D 15pts
SUB-D 15pts
SUB-D 15pts
SUB-D 15pts
SUB-D 15pts
JACK 6.35
OUT
TALKBACK B
OUT
HEADPHONE
100 
22 
Asymétrique
Symétrique
- Plage limiteur : * 15 dBu max, sens horaire
* Off max, sens anti-horaire
- Bargraph peakmètre 0 dB référencé à +6 dBu sur OUT ou Monitor.
- Bargraph peakmètre 0 dB référencé à -9 dBFs sur carte son.
- Sur Micro Alim fantôme : 12V ou 48V ou déconnectée
- Distorsion : < 0,05% -34 dBu MIC à +4 dBu OUT
- Bande Passante 10 Hz / -1 dB à 30 KHz / -0,5 dB
- Bruit ramené à l’entrée pour Mic : -129 dBu pondéré A
- Rapport signal / bruit : 90 dBA au niveau nominal et de 102 dBA à l’écrêtage
Entrées Connecteur Type Impédance Sensibilité Saturation
MIC A
AUX
RETURN
TALKBACK A
RETURN
TALKBACK B
IN INSERT
MIC
IN INSERT
MIX
XLR Symétrique 200  -31 à -60 dBu
-66 pot Mic max
15 K
15 K
15 K
15 K
15 K 0 dBu
+6 dBu
+6 dBu
+6 dBu
+6 dBu
+6 dBu
+6 dBu
+6 dBu
+6 dBu
+6 dBu
+4 dBu
+18 dBu
+18 dBu
+18 dBu
+18 dBu
+18 dBu
+18 dBu
+13 dBu
+18 dBu
+18 dBu
+20 dBu
+20 dBu
-17 dBu
Symétrique
Symétrique
Symétrique
Symétrique
Symétrique
SUB-D 9pts
SUB-D 15pts
SUB-D 15pts
SUB-D 15pts
SUB-D 15pts

FRANCAIS 14 Rami - PJO 555
Attention !!!
 Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
 Eviter l'exposition à de trop fortes températures.
 Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
 Le PJO 555 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les
expositions prolongées capables d'endommager l'ouïe de façon irréversible.
Le PJO 555 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
INFORMATION

Informations...........................................................................
Specifications........................................................................
Block diagram........................................................................
Description.............................................................................
Front panel.............................................................................
Rear panel.............................................................................
Jumpers.................................................................................
Settings..................................................................................
16
17
18
20
22
24
25
26
15 ENGLISHRami - PJO 555
SUMMARY

ENGLISH 16 Rami - PJO 555

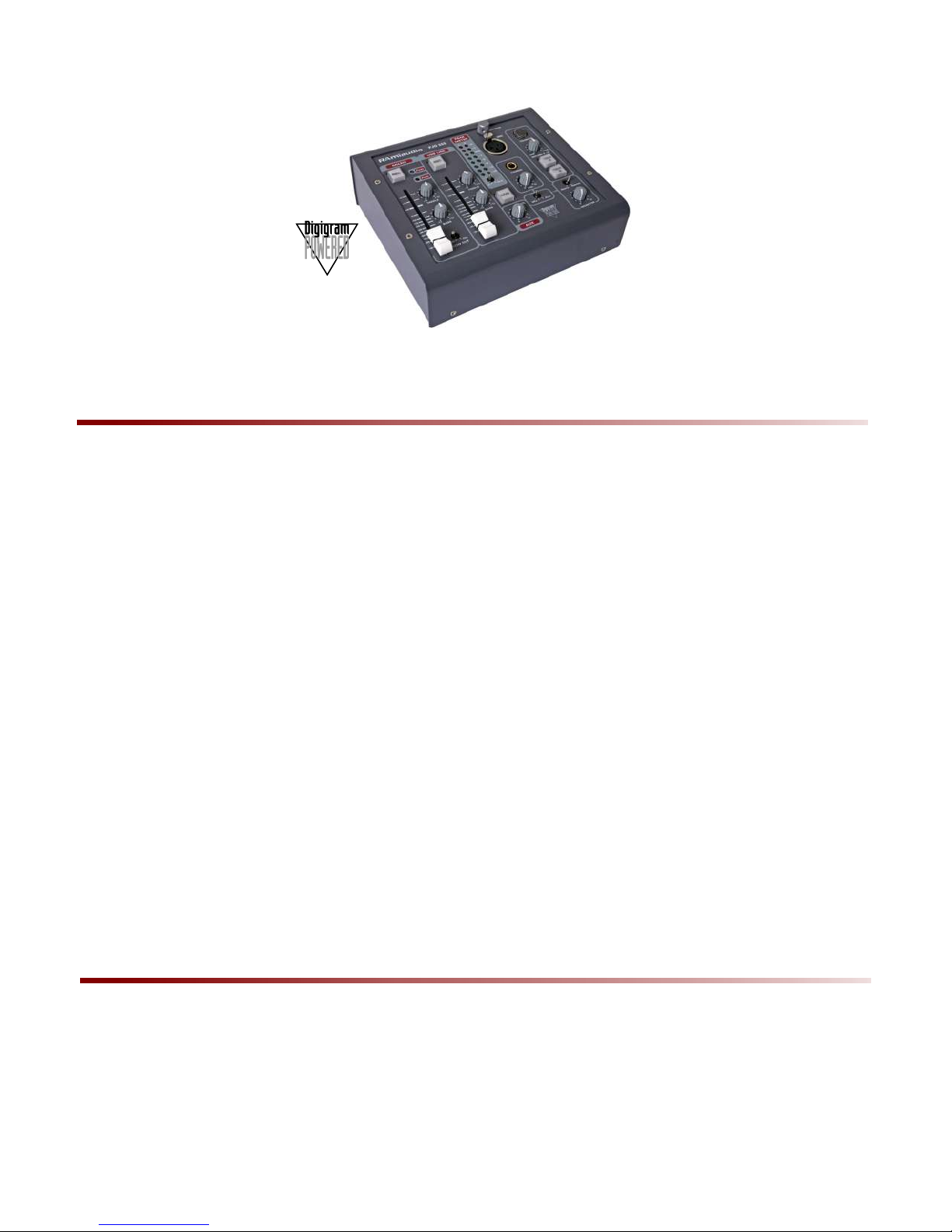

DESCRIPTION
This device is a mixing console including monitoring, able to record and play sounds from a
personal computer using USB port. The ergonomics, thanks to the only necessary but essential
functions, make the PJO 555 an innovative piece of equipment.
The reporter using the PJO 555 a microphone headset and a mobile PC is able to mix his sounds
and to send it to the studio, from anywhere on the planet using the Web.
Thinking of remote work, the PJO 555 is useful to produce programs without using the recording
studio.
Description :
 One balanced microphone input with very low noice preamplifier, input level adjust, loud and
treble control, low cut filter, VCA for level control
 One audio input trough the included digital sound device with loud and treble control, and VCA
for level control
 One auxiliary balanced input with volume control, to feed an external source (digital recorder,
mini disk; codec …)
 All tree inputs are sent to the digital sound device using the REC switch, lit on.
 Headphone monitoring, different from record output, allowing listening to a sound while
recording the voice.
 Direct access to the auxiliary monitoring.
Monitor output to connect an external powered loud speaker with level setting and
mono/stereo switching.
Switched off monitor output possible by the microphone.
 Possibility to insert a voice processor on left right output and microphone chain using
symmetrical connection.
Embedded talkback microphone with balanced 4 wires send/return
Return talkback adjust.
Peakmeter for record level control.
 Output limiter to avoid any overload of the digital sound device.
 PJO 555, thanks to the USB audio 1.0 port does not require any driver on the computer
 This equipment from RAMI takes profit of partnership with the DIGIGRAM company for use of
their sound device UAX220.

17 ENGLISH
Rami - PJO 555
BLOCK DIAGRAM
PHONES OUT
MONITOR
PUSH
-
- -
+
+ +
VCA VCA
BASS TREBLE
Peak Insert pre or
post fader
Low cut
VCA
BASS TREBLE
60mm
End of
60 mm
REC
REC
Phantom
power supply
STEREO
AUX / TV
IN
Line IN Line OUT USB
Connector
type B
-5V
+5V
-9-15 -12 -6 -3 +3 +60
Peak Level
IN / Out
-
-
Sens
Phones
Mix /Aux
Sub-D
9 pts
Sub-D
15 pts
DIGIGRAM
UAX 220
External
PS 12V
Insert MIC / L-R
Locked
Connector
Limitor Limitor
On AIR loop
Auto DIM
Talk back
Sub-D 15 pts
Mute
Mute
mono/
Stereo
+
+
+ +
Monitor
Talk back
return
Limiter
TALK
BACK MIC
Talk A Talk B
+ +
+ +
- -
OUT TALK A OUT TALK B RETURN TALK A RETURN TALK B
+
+
++
+
--
--
-
MUTE
+LIVE
+10dB
-10dB
+-
IN AUX to MIX
ON/OFF
AUX
Pre / post
Jumper
Mute monitor on
Record switch Mic
Mute monitor on end of course pot Mic
course

ENGLISH 18 Rami - PJO 555
FRONT PANEL
+12 -12
0
+12 -12
BASS
0
+12 -12
0
+12 -12
BASS
10 0
VOL
10 0
VOL
L R
MIC
MIC SENS
OnOff
LOW CUT
Mix
Out
In
TREBLE TREBLE
Aux
PHONES
+6
+3
- 6
- 9
- 12
- 15
- 3
0dB
Fade
0
Peak
AUX
PEAK
METER
USB LINE
MICRO
10 0
MONITOR
RETURN A +B
TALKBACK
+10dB -10dB
0
Mono Stereo
0dB
+3
-30
-40
-50
-60
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-20
-15
-10
-5
-60
-70
-
+6
PJO 555
REC REC
LIVE
TALK
A
TALK
B
PUSH
1- Luminous switch to send Micro input to the internal digital sound device.
2 - Led indicator for Fade on microphone input. This feature can be disabled, using the rear panel
switch. It decraeses the microphone level of 8dB on input 8 allowing easy mixing.
3 - Peak indicator on microphone input (ajust with 11 to avoid flicking).
4 - 60 mm linear fader on microphone input, VCA controlled.
5 - Trebble adjust on microphone input.
6 - Bass adjust on microphone input.
7 - High pass filter switch on microphone input.
8 -
USB input. Same features as microphone. (USB input is an internal connection to the digital
audio device output).
9 - Led peak level indicator.
10 - Switch allowing to monitor the digital audio device output level or the mix return through the
digital audio device, on the peak level indicator 9
11 - Input gain trimmer for microphone (multiturn)
12 -
3 pins XLR female microphone plug (balanced).
13 -
Stereo headphone plug.
14 -
Headphone level control.
15 -
Emdebbed talkback microphone (behind front panel)
16 - Talkback return A and B level control. The potentiometer does not cut the audio completely at
least.
1
2
3
4
6
77
5
8
17
16
15
18
19
20
21
22
10 11 12 14
13
23
9

next
19 ENGLISH
Rami - PJO 555
FRONT PANEL
+12 -12
0
+12 -12
BASS
0
+12 -12
0
+12 -12
BASS
10 0
VOL
10 0
VOL
L R
MIC
MIC SENS
OnOff
LOW CUT
Mix
Out
In
TREBLE TREBLE
Aux
PHONES
+6
+3
- 6
- 9
- 12
- 15
- 3
0dB
Fade
0
Peak
AUX
PEAK
METER
USB LINE
MICRO
10 0
MONITOR
RETURN A +B
TALKBACK
+10dB -10dB
0
Mono Stereo
0dB
+3
-30
-40
-50
-60
-70
-20
-15
-10
-5
-
0dB
+3
+6
-30
-40
-50
-20
-15
-10
-5
-60
-70
-
+6
PJO 555
REC REC
LIVE
TALK
A
TALK
B
PUSH
1
2
3
4
6
77
5
8
17
16
15
18
19
20
21
22
10 11 12 14
13
23
9
17- Talkback A switch. It allows to send the microphone 15 modulation to the talkback A output.
The presence of modulation on talkback return A switches on the light of the talkback A switch.
18- Talkback B switch. It allows to send the microphone 15 modulation to the talkback B output.
The presence of modulation on talkback return B switches on the light of the talkback B
switch.
19- Monitoring output mono/stereo switch.
20- Monitor or phones switch allowing to listen the Mix output or Aux input.
21- Monitor output level potentiometer. This output is totally attenuated (according to the internal
jumpers setting) when :
 talkback is sent to headphones 1 and 2 ( 17 and 18 )
 Microphone A in use ( by 1 or 4 ).
22- Switch lights on by an external loop ( E socket)
23- Aux input control.

20
ENGLISH Rami - PJO 555
REAR PANEL
IN AUX
INSERT MICRO/
L.R OUT
Made in France www.ramiaudio.com
TALK IN/OUT A + B
MONITOR
Fade
ON
Earth
Lift
DC 9 to 18V
Max 250 mA
A - 5 pins power supply plug.
B - USB plug.
C- Switch located behind the rear panel. This switch allows to disconnect USB earth from power
supply earth. Earth is independant when depressed.
D - Switch to enable microphone level control to USB.
E - AUX, GPI and GPO Sub-D 9 female. It allows to output a GPO by depressing the Record
switch input Mic or on end of course fader Mic, or both (allows to switch ON AIR lamp). A GPI
allows to light on the led 22 .
1234
5
9678
+
+
-
-
AUX Left Input
AUX Right Input
GPO ON AIR micro
on opto transistor
Order to light on switch
LIVE 22 by grounding
Male Sub-D 9 plug
AABCDEF
GAA
1
2
3
4
5
+12V
0V
c
collector
t
transmitter
5
9
Internal wiring
Oder examples
Open Drain
4
8
Loop output
4
8
4
8
Open collector
