Rami RJO 700 User manual

Manuel Utilisateur
User’s Manual
PJO 700
Pupitre de station de travail USB
(page 3 à 14)
Mixing station with USB audio port
(page 15 to 25)
* Appareil vendu sans casque / Equipment sold without phones

FRANCAIS 2Rami - PJO 700

Rami - PJO 700 3FRANCAIS
SOMMAIRE
4
5
6
8
10
12
13
14
15
SUMMARY
English...................................................................................
Informations...........................................................................
Synoptique.............................................................................
Description.............................................................................
Face avant.............................................................................
Face arrière...........................................................................

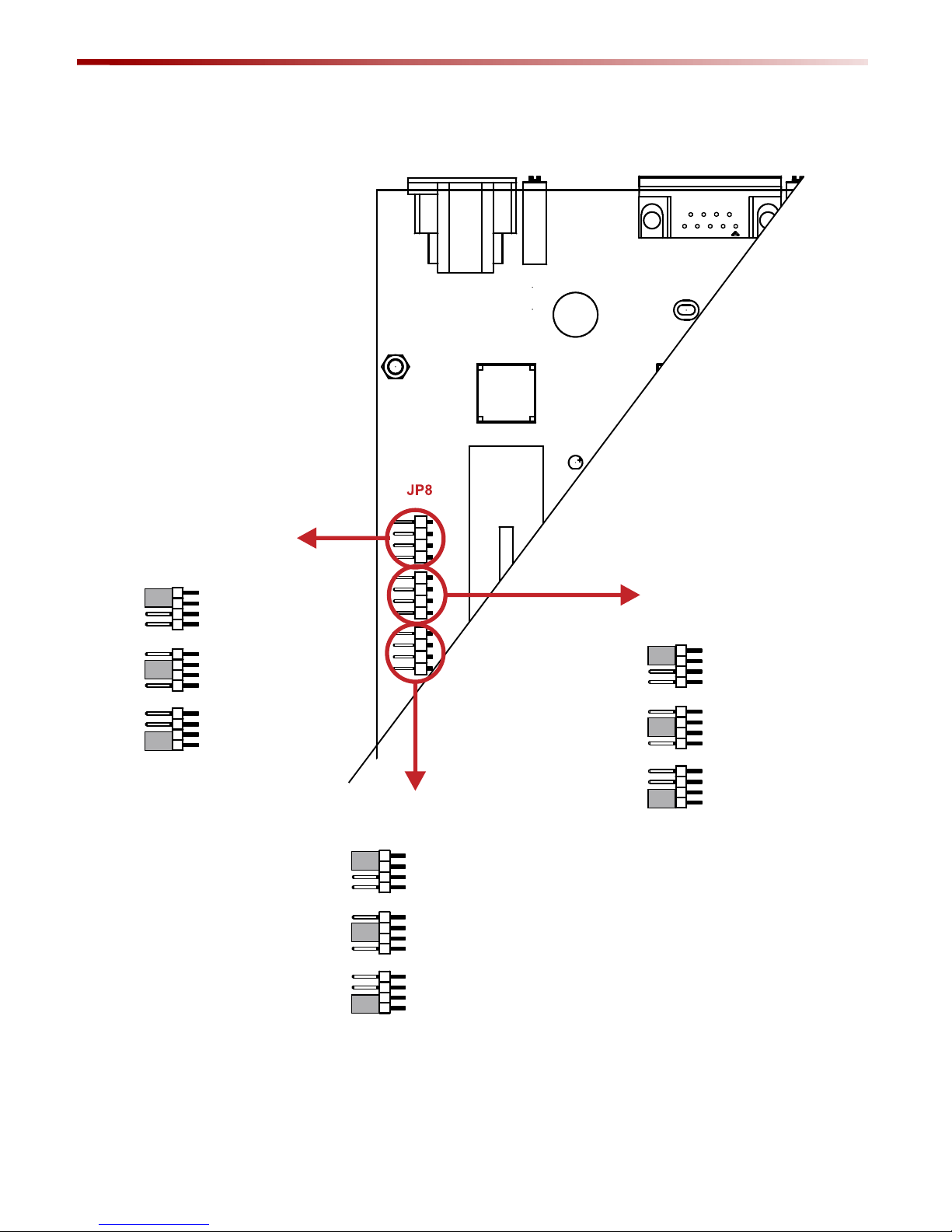

Cavaliers................................................................................
Réglages................................................................................
Caractéristiques.....................................................................

FRANCAIS 4Rami - PJO 700

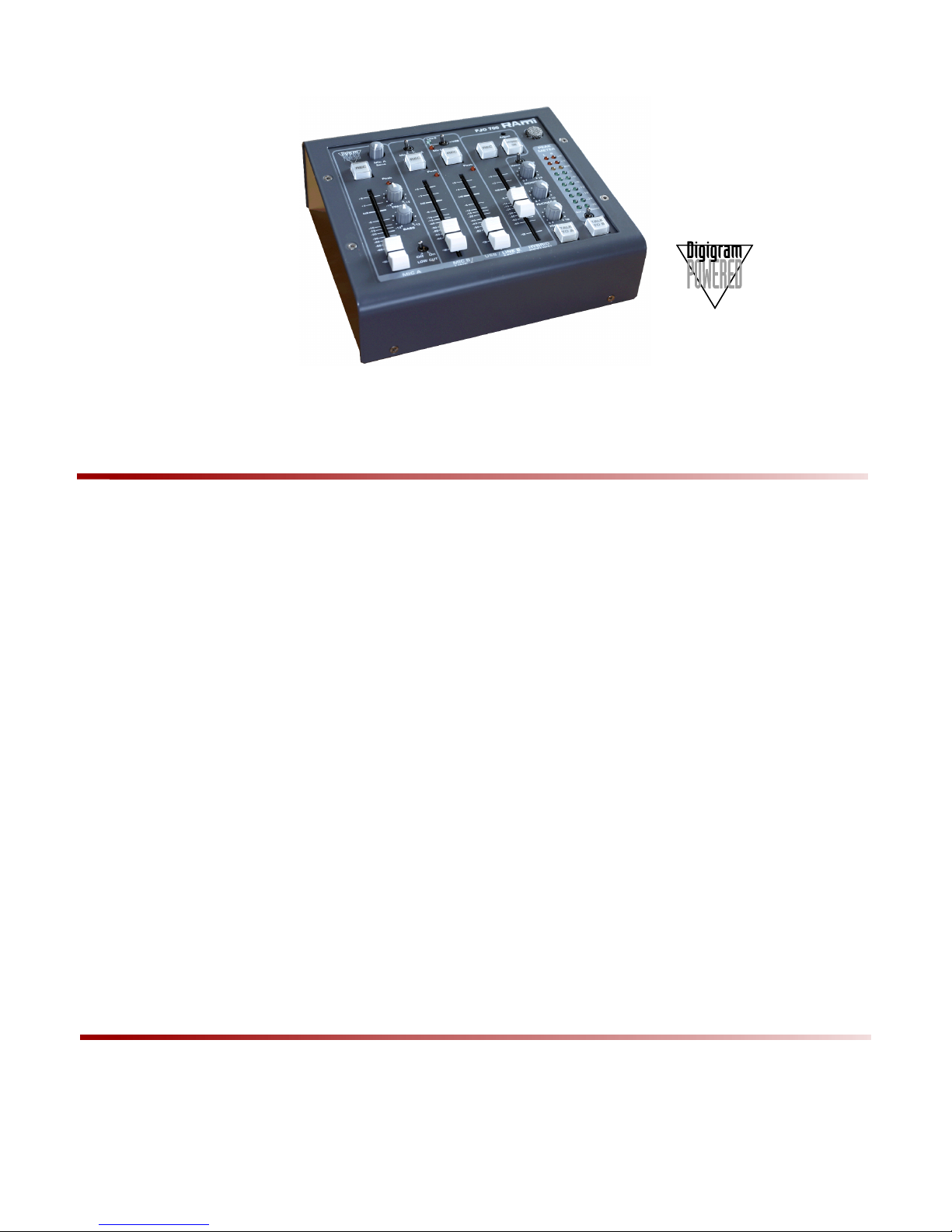

Le dernier né de la gamme pupitre USB pour station de travail. Il dispose des fonctions qui ont fait le succès
des PJO550 et PJO 600. Il comporte de plus quatre faders avec en particulier un hybride téléphonique
intégré.
Cet équipement est une mini console avec monitor, pour enregistrer et lire un fichier son, sur PC directement
par le port USB. L'aspect novateur du produit est surtout son coté ergonomique avec juste les fonctions
nécessaires et suffisantes. Un journaliste disposant du PJO 700, d'un micro casque et d'un PC portable peut
n'importe où sur la planète monter son reportage et l'envoyer à la station par le Web. Le PJO 700 grâce à
l'enregistrement simultané de trois micros et des interventions d'un correspondant téléphonique est l'outil
idéal pour une cabine de production.
 Une entrée micro symétrique avec alimentation fantôme (12 et 48 Volts), sensibilité, peak, graves, aigus,
coupe bas, volume par VCA.
 Une deuxième entrée micro symétrique avec alimentation fantôme (12 et 48 volts), sensibilité, peak, et
commutable en ligne symétrique, volume par VCA.
 Une troisième entrée micro symétrique avec alimentation fantôme (12 et 48 volts), sensibilité,peak et
commutable en ligne symétrique et en retour carte son USB, volume par VCA
 Un hybrid intégré avec renvoi sur poste extérieur ou prise de ligne, volume par VCA, et visualisation
d'appel. Sous mixage N-1 pour envoi vers le correspondant.
Réinjection des quatre entrées vers la carte son par switch lumineux REC.
Bus Monitor indépendant du départ Record avec départ vers casque A, Casque B et enceintes
extérieures (coupure automatique sur ouverture micros), permettant d'écouter une bande son reportage
en enregistrant que la voix.
Sortie GPO sur ouverture micro pour allumer un panneau ON AIR . Micro d'ordre intégré avec limiteur et
départ par switch sur casque A et B.
Crête mètre 2X 10 points sur le départ final de l'enregistrement avec commutation sur le bus monitor pour
pouvoir pré régler les niveaux.
Insertion symétrique sur le départ gauche droite, pour mettre en œuvre un traitement de signal audio.
Limiteur en sortie pour éviter toute saturation numérique de la carte son.
Le PJO 700 ne nécessite aucune installation de pilote, car il répond à la norme USB Audio 1,0.
Cet équipement, fabriqué par la société RAmi, a bénéficié d'un partenariat avec la société Digigram pour
l'intégration de leur carte son UAX 220.
DESCRIPTION

Rami - PJO 700 5FRANCAIS

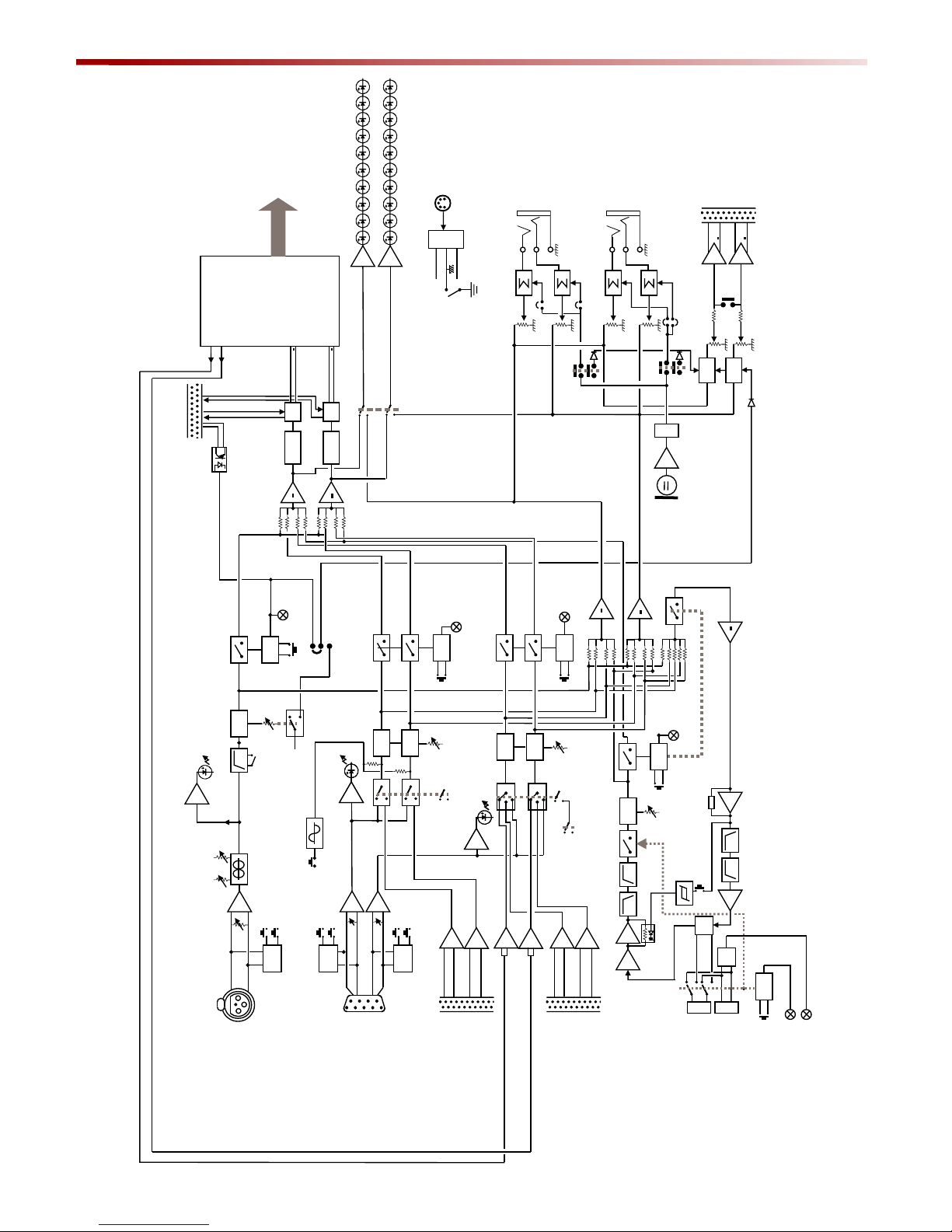

SYNOPTIQUE
Line IN Line OUT
DIGIGRAM
UAX 220
Limitor Limitor
(Balanced) (Balanced)
+ +
INSERT
ON AIR
LOOP
USB
Connector
type B
Part of Sub-D
25 pts
Part of Sub-D
25 pts
Part of Sub-D
25 pts
Sub-D
9 pts
Part of Sub-D
25 pts
Insert
Bal L/R Out
2 x 10 DOT PEAK LEVEL
Earth
lift
-12V
+12V External
PS 12V
PHONES A PHONES B
Talk back Talk back
L
R
Talk to
Phones 2
Limiter
Talk to
Phones 1
Mute Mute
mono/
Stereo
+
+
Monitor
- -
- - -
+ +
+ + +
- - - + + +
LINE A
INPUT
MIC B/ MIC C
INPUT
LINE B
INPUT
LINE
PHONES
USB LINE
VCA
VCA
VCA
VCA
60 mm
Vol
Peak
Peak
60 mm
Vol
USB
Line B
Mic
REC REC
Monitor Mix
Hybrid Mix
REC
Hybrid
ON
VCA
Hybrid
Automatic Attenuator
On/off
4 to 2
wires
CALL
Limitor
TALK
BACK MIC
Peak
PUSH
- +
Low cut
VCA
BASS
TREBLE
60 mm
Sens
Sens Sens
REC
Vol
MAIN MIC A OUT MIC
Talkback
MIC
End of
course
Phantom
power supply
Phantom
power supply
Phantom
power supply
Rear panel
Line A
Mic
Rear panel
Locked
Connector
OUT /
MONITOR
On/Off 12V/48V On/Off 12V/48V On/Off 12V/48V
Red
Green
Generator

FRANCAIS 6Rami - PJO 700

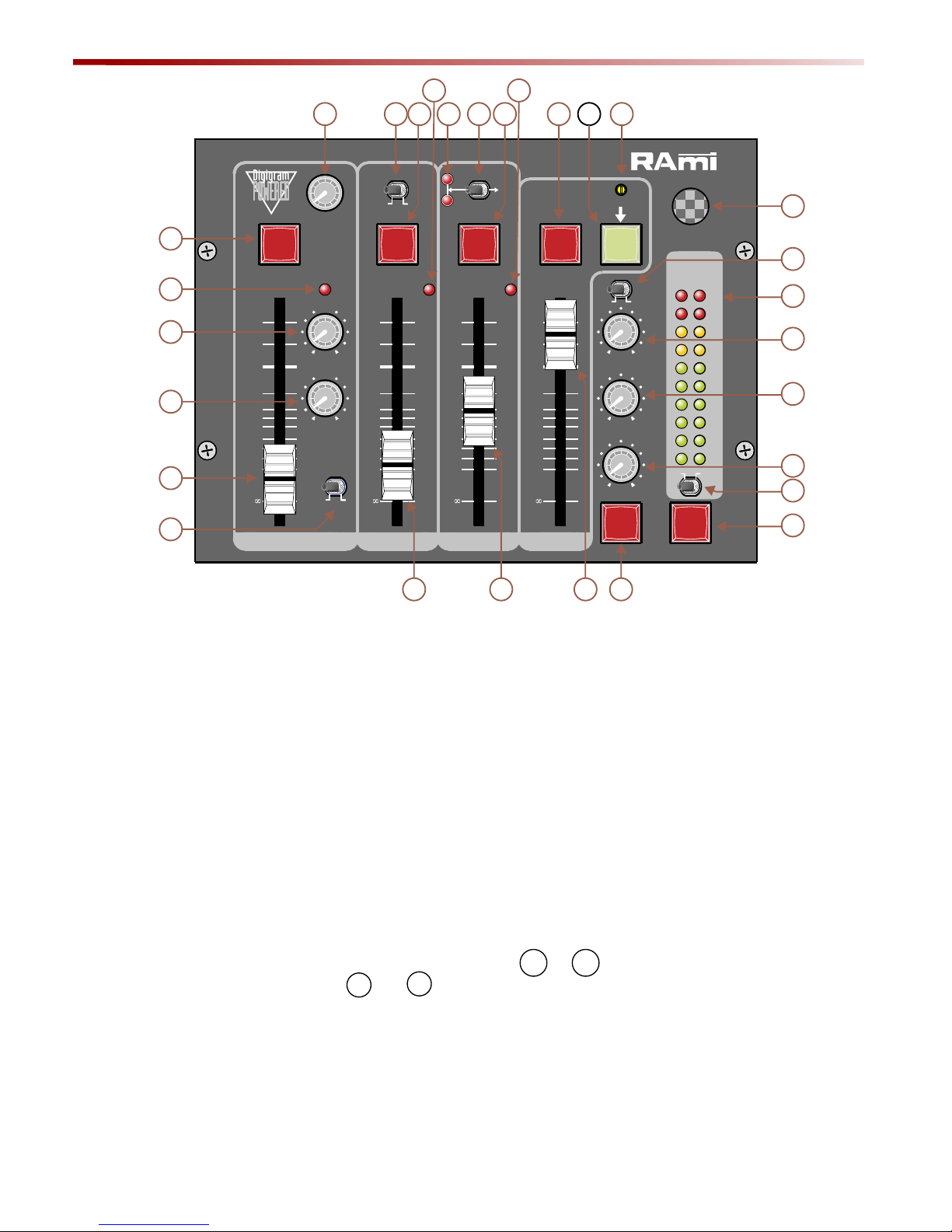

FACE AVANT
1 - Sensibilité de l’entrée micro A de -60 dBu à -34 dBu.
2 - Bouton rétro éclairé d’envoi de l’entrée micro A vers la carte son USB intégrée.
3 - Témoin lumineux de peak de l’entrée micro A. (ajuster par 1 juste en dessous de l’allumage).
4 - Potentiomètre de réglage des aigus de l’entrée micro A.
5 - Potentiomètre de réglage des basses de l’entrée micro A.
6 - Fader rectiligne de 60 mm de l’entrée micro A, gestion par VCA.
7 - Insertion du filtre coupe-bas de l’entrée micro A.
8 - Sélection micro B ou ligne A pour cette tranche
- Entrée micro B sur connecteur L
- Entrée ligne A sur connecteur G
9 - Bouton rétro éclairé d’envoi de l’entrée micro B / ligne A vers la carte son USB intégrée.
10 - Témoin lumineux de peak de l’entrée micro B. (ajuster par M juste en dessous de l’allumage).
11 - Fader rectiligne de 60 mm de l’entrée micro B / ligne A, gestion par VCA.
12- Affichage par leds de la sélection ligne B ou mic C. La sélection ligne B ou mic C est
obtenue par J
13- Sélecteur retour USB ligne B / micro C pour cette tranche. Le retour est la sortie de la carte son
USB intégrée. (La sélection ligne B ou micro C est obtenue par J )
14- Bouton rétro éclairé d’envoi de l’entrée USB / ligne B / mic C vers la carte son USB intégrée.
15- Témoin lumineux de peak de l’entrée micro C. (ajuster par K juste en dessous de l’allumage).
16- Fader rectiligne de 60 mm de l’entrée USB / ligne B / mic C, gestion par VCA.
Out
Monitor
L R
PEAK
METER
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
On
OffOff
LOW CUTLOW CUT
Mono Stereo
Adjust
USB
Line AMic B
Line B
Mic C
Peak Peak Peak
0
+12 -12
TREBLE
10 0
MONITOR
10 0
PHONES B
10 0
PHONES A
0
+12 -12
BASS
PJO 700
Mic A
Sens
+3
+6
- 9
- 6
- 12
- 18
- 24
- 35
- 3
0dB
HYBRID
ON
REC REC REC
REC
REC
TALK
TO A
TALK
TO B
1 8 13 149
10 15
12 18 20
21
23
24
25
26
27
29
22
17
2
3
4
5
6
7
11 16 19 28
MIC B/LINE A USB/LINE B/MIC C
HYBRID RETURN MIC A

suite
Rami - PJO 700 7FRANCAIS
FACE AVANT
17- Bouton rétro éclairé d’envoi du retour hybrid vers la carte son USB intégrée.
18- Bouton rétro éclairé de la prise de ligne téléphonique par l’hybride intégré.
 ce bouton est allumé rouge en prise de ligne.
 ce bouton n’est pas allumé lorsque la ligne téléphonique est renvoyée sur le poste
combiné extérieur.
 ce bouton s’allume en vert sur détection d’un appel extérieur.
19- Fader rectiligne de 60 mm de l’entrée retour hybrid, gestion par VCA.
20- Ajustage de l’anti local de l’hybride intégré. (voir paragraphe du réglage de l’anti local)
21- Micro d’ordre intégré derrière le panneau avant.
22- Commutateur mono / stéréo de la sortie monitor.
23- Peakmètre Bargraph de -35 dB à +6 dB
24- Potentiomètre de volume de la sortie monitor. Cette sortie est atténuée totalement (en
fonction de la programmation interne des cavaliers) si :
 envoi d’ordre vers les casques 1 et 2 (boutons 28 et 29 )
 ouverture du micro A par 2 OU 6 .
25- Potentiomètre de volume du casque B.
26- Potentiomètre de volume du casque A.
27- Sélection d’affectation du peakmètre soit sur le Bus out (après les switches Record), soit sur le
Bus monitor. L’affectation sur le bus monitor permet de calibrer le niveau sur les
potentiomètres de volume avant l’envoi vers la carte son.
28- Bouton fugitif d’envoi d’ordre vers le casque A.
29- Bouton fugitif d’envoi d’ordre vers le casque B.
Out
Monitor
L R
PEAK
METER
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
On
OffOff
LOW CUTLOW CUT
Mono Stereo
Adjust
USB
Line AMic B
Line B
Mic C
Peak Peak Peak
0
+12 -12
TREBLE
10 0
MONITOR
10 0
PHONES B
10 0
PHONES A
0
+12 -12
BASS
PJO 700
Mic A
Sens
+3
+6
- 9
- 6
- 12
- 18
- 24
- 35
- 3
0dB
HYBRID
ON
REC REC REC
REC
REC
TALK
TO A
TALK
TO B
1 8 13 149
10 15
12 18 20
21
23
24
25
26
27
29
22
17
2
3
4
5
6
7
11 16 19 28
MIC B/LINE A USB/LINE B/MIC C
HYBRID RETURN MIC A

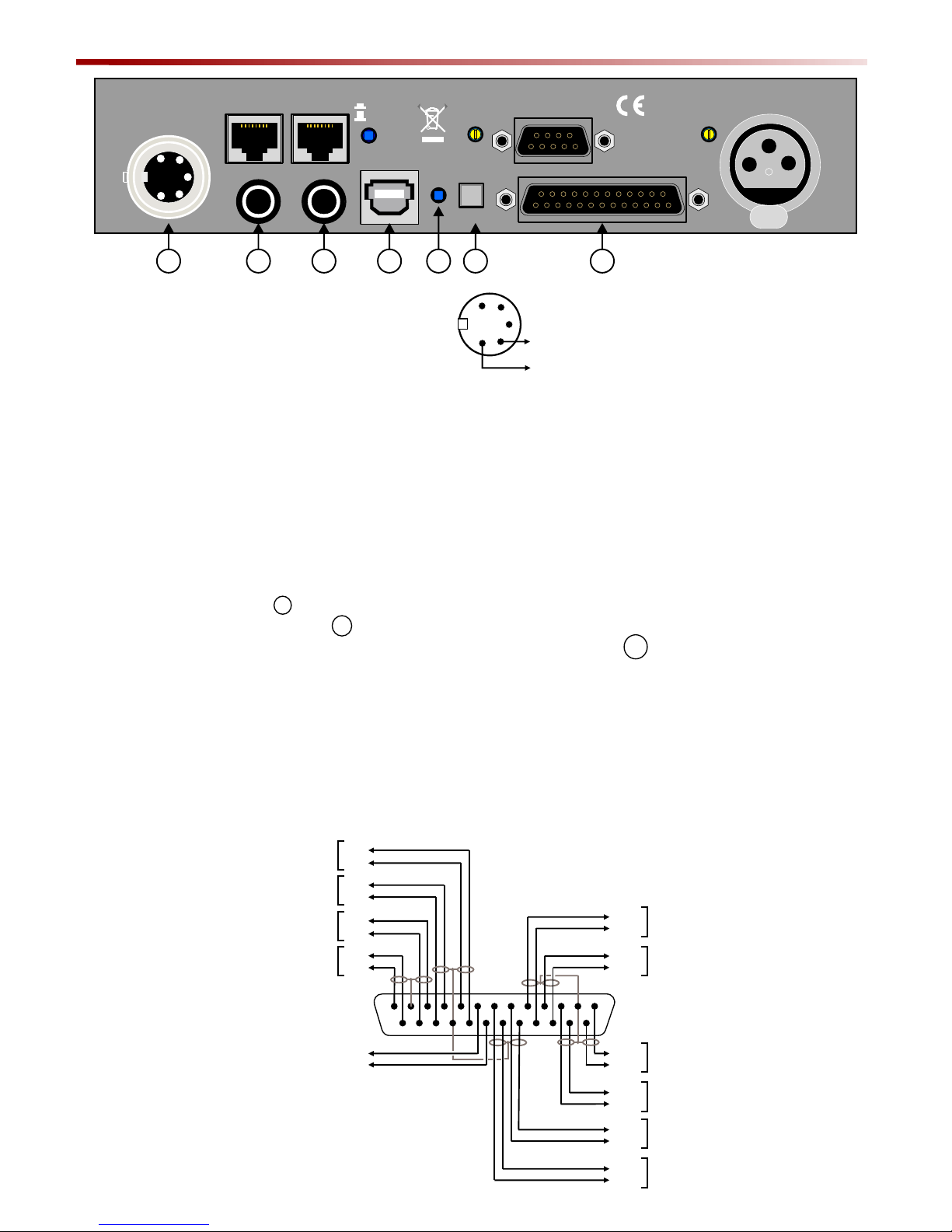

A - Embase 5 points mâle d’alimentation.
B - Embase Jack 6,35 mm de sortie casque A stéréo.
C - Embase Jack 6,35 mm de sortie casque B stéréo.
D - Embase USB
E - Switch derrière le panneau permettant de séparer la masse USB de la masse d’alimentation
du PJO 700. Les masses sont séparées en appuyant sur le switch.
F - Switch permettant l’injonction du générateur 1KHz sur l’entrée micro B / Ligne A.
Utilisation :
a) pour vérifier le niveau d’enregistrement :
- commuter sur ligne A mais ne rien injecter sur l’entrée ligne A.
- commuter le switch 9
- monter le potentiomètre 11
Le générateur est envoyé vers la sortie et la carte son, et est visualisable sur le
potentiomètre 23
b) pour calibrer l’antilocal de l’hybride intégré, voir le paragraphe du réglage de l’antilocal.
G - Embase Sub-D 25 points femelle comprenant :
- la sortie directe analogique et symétrique.
- le retour insertion programme analogique et symétrique.
- les entrées ligne A et B analogiques et symétriques.
- la sortie opto mos pour le voyant On Air extérieur
- la sortie monitor analogique et symétrique.
FRANCAIS 8Rami - PJO 700
FACE ARRIERE
DC 12V
Max 500mA
PHONE LINE
USB
Mic C
Sens
MiC B
Sens
Mic A
Earth
Lift
Generator
Connector A
Connector B
A B
Made in France
Line B
Mic C
PUSH
A B C D F GE
1
2
3
4
5
+12V
0V
1
Out -
Out -
Out -
Out -
Out +
Out +
Out +
Out +
In+
In +
In -
In -
Monitor R
Out R/Départ insert
Out opto mos vers
sortie On Air extérieure
Retour insert R
Retour insert L
Monitor L
Out L/Départ insert
In -
In -
In -
In -
In +
In +
In +
In +
Ligne A left
Ligne B left
Ligne A Right
Ligne B Right
 Câblage :
Fiche Sub-D 25pts mâle

Rami - PJO 700 9FRANCAIS
suite
FACE ARRIERE
DC 12V
Max 500mA
PHONE LINE
USB
Mic C
Sens
MiC B
Sens
Mic A
Earth
Lift
Generator
Connector A
Connector B
A B
Made in France
Line B
Mic C
PUSH
H I J K L NM
H - Connecteur RJ11 pour le poste téléphonique extérieur.
I - Connecteur RJ11 pour la ligne télécom RTC.
J - Switch de sélection ligne B ou Mic B. Il est visualisé en face avant par 12
K - Potentiomètre multitour de sensibilité de l’entrée micro C de -62 dBu à -29 dBu
L - Embase Sub-D femelle 9 points comprenant :
- l’entrée micro B symétrique
- l’entrée micro C symétrique
 Cablâge :
M - Potentiomètre de sensibilité de l’entrée micro B de -62 dBu à -29 dBu.
N - Entrée XLR femelle de l’entrée micro A symétrique.
Mic C
Mic B
Fiche Sub-D 9 pts mâle
134
5
9678
In -
In - In +
In +

10 Rami - PJO 700
FRANCAIS
Carte2 du PJO 700
vue de dessous
JP1
JP2
JP3
JP4
JP5
JP6
Insertion MIX
Mute monitor avec MicA
* Configuration usine
 sur envoi d’ordre casque A et B *
 pas de mute
 OFF
 OFF  Dans l’oreille droite uniquement
 Dans l’oreille droite uniquement  Dans l’oreille gauche uniquement
 Dans l’oreille gauche uniquement  Dans les deux oreilles *
 Dans les deux oreilles *
 sur détection fin de course
du potentiomètre MicA
( 6 de la face avant)
 sur allumage Record Mic A*
( 2 de la face avant)
 OFF
 ON *
 sur envoi d’ordre casque B
uniquement
 sur envoi d’ordre casque A
uniquement
 Pas de Mute sur envoi d’ordre.
Atténuation automatique du retour
correspondant sur envoi de modulation
vers un correspondant
Envoi d’ordre vers le casque A avec atténuation
du programme
10 Rami - PJO 700
FRANCAIS
Carte2 du PJO 700
vue de dessous
JP1
JP2
JP7
JP3
JP4
JP5
JP6
Insertion MIX
Mute monitor avec MicA
 ON
 OFF *
* Configuration usine
Mute Monitor
C Antilocal
 sur envoi d’ordre casque A et B *
 pas de mute
 OFF
 OFF  Dans l’oreille droite uniquement
 Dans l’oreille droite uniquement  Dans l’oreille gauche uniquement
 Dans l’oreille gauche uniquement  Dans les deux oreilles *
 Dans les deux oreilles *
 sur détection fin de course
du potentiomètre MicA
( 6 de la face avant)
 sur allumage Record Mic A*
( 2 de la face avant)
 OFF
 150nF
 47nF
 ON *
 sur envoi d’ordre casque B
uniquement
 sur envoi d’ordre casque A
uniquement
 Pas de Mute sur envoi d’ordre.
Atténuation automatique du retour
correspondant sur envoi de modulation
vers un correspondant
Envoi d’ordre vers le casque B avec
atténuation du programme
CAVALIERS

Rami - PJO 700 11 FRANCAIS
suite
CAVALIERS
Carte1 du PJO 700
vue de dessus
JP9
JP10
 +12V
 +48V
 OFF *
 +12V
 +48V
 OFF *
 +12V
 +48V
 OFF *
Alimentation fantôme
pour le micro A
Alimentation fantôme
pour le micro C
Alimentation fantôme
pour le micro B

A/ Réglage du niveau de limitation
B/ Réglage Antilocal hybrid
Trimmer
Le réglage du limiteur s’effectue sur un
trimmer multitour situé sur le deuxième
circuit. Celui-ci est désigné en
atténuateur, ainsi en le tournant dans le
sens inverse des aiguilles d’une montre,
l’on peut inhiber son action.
12 Rami - PJO 700
FRANCAIS
REGLAGE
Carte 2
 Actionner le générateur par F
 Commuter 8 sur ligne A
 Ne pas injecter une modulation sur la ligne A.
 Monter le potentiomètre 11
 Appeler un correspondant et actionner 18 pour conserver la ligne sur l’hybride intégré.
 Actionner 17 et monter le potentiomètre 19
 Positionner 27 sur out.
 Ajuster 20 pour avoir le minimum de retour sur le peakmètre 23 . On doit passer par un
minimum. Ajuster en tournant à droite ou à gauche 20 pour trouver ce minimum.

FRANCAISRami - PJO 700 13
CARACTERISTIQUES
Sorties Connecteur Type Impédance Niveau nominal Niveau maximum
OUT Insert
Direct OUT
Monitor
Phones A et B
Envoi
Téléphone
+4 dBu
+4 dBu
+8 dBu
-10 dBu
+25 dBu
+24 dBu
+19,5 dBu
-2 dBu
Limitation interne
100 
100 
100 
600 
Symétrique
Symétrique
Asymétrique
Symétrique
SUB-D 25pts
SUB-D 25pts
Jack
RJ 11
- Plage Return limiteur : - 15 dBu max, sens horaire
- Off max, sens anti-horaire
- Bargraph peakmètre 0 dB référencé à +12 dBu sur OUT ou Monitor.
- Bargraph peakmètre 0 dB référencé à -9 dBFs sur carte son.
- Ne pas désymétriser les sorties Direct Out et Monitor. Prendre le point chaud et la masse
- Sur Micro Alim fantôme : 12V ou 48V ou déconnectée
- Distorsion : < 0,03% +4 dBu IN Line A à +4 dBu OUT
- Distorsion : < 0,05% -34 dBu MIC A / B / C à +4 dBu OUT
- Bande Passante 10 Hz / -1 dB à 30 KHz / -0,5 dB
- Diaphonie à 1 KHz : > 90 dB Line A / B / C
- Bruit ramené à l’entrée pour Mic A / B / C : -129 dBu pondéré A
- Rapport signal / bruit : 90 dBA au niveau nominal et de 111 dBA à l’écrêtage
Entrées Connecteur Type Impédance Sensibilité Saturation
MIC A
MIC B
MIC C
LINE A
LINE B
Retour
Téléphone
XLR Symétrique 200 
-27 dBu
-13 dBu
-7 dBu
-7 dBu
+26 dBu
+26 dBu
-1 dBu
200 
15 K
15 K
600 
200 
Symétrique
Symétrique
Symétrique
Symétrique
Symétrique
SUB-D 15pts
SUB-D 15pts
SUB-D 25pts
SUB-D 25pts
RJ 11
* Fader à 0dB :
-62 dBu à -34 dBu
* Fader à +6dB : -68dBu max
* Fader à 0dB :
-62 dBu à -28 dBu
* Fader à +6dB : -68dBu max
* Fader à 0dB :
-62 dBu à -28 dBu
* Fader à +6dB : -68dBu max
* Fader à 0dB : +4 dBu
* Fader à +6dB : -2 dBu
* Fader à 0dB : +4 dBu
* Fader à +6dB : -2 dBu

INFORMATIONS
Attention !!!
 Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d’alimentation.
 Eviter l'exposition à de trop fortes températures.
 Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
 Le PJO 700 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les
expositions prolongées capables d'endommager l'ouïe de façon irréversible.
Le PJO 700 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la
directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
ENGLISH 14 Rami - PJO 700

SUMMARY
Specifications.........................................................................
Informations...........................................................................
Block diagram........................................................................
Description.............................................................................
Front panel.............................................................................
Rear panel..............................................................................
Jumpers.................................................................................
Settings..................................................................................
16
17
18
20
22
24
25
26
15 ENGLISH
Rami - PJO 700

The latest of the range USB desks for workstation. PJO 700 features functions which made the success of the
PJO550 and PJO 600. PJO 700 contains furthermore four faders with an integrated phone hybrid. This
equipment is a mini console with monitor, to record and read a file sound, using a PC by using the USB port.
The innovative aspect of the product is especially highly-rated ergonomic sound just with the only necessary
functions. A journalist having the PJO 700, a headset and a portable PC, can produce and send his sounds to
the station, from everywhere on the planet using the WEB. The PJO 700 thanks to the simultaneous recording
of three microphones(microcomputings) and the interventions of a phone correspondent is the ideal tool for
production.
 A balanced microphone input with phantom supply (12 and 48 volts), level, peak, bass, high, low cut filter,
volume using VCA.
 A second balanced microphone input with phantom supply (12 and 48 volts), level, peak, bass, high, low
cut filter, volume using VCA. This input can also be used as a balanced line input.
 A third microphone input with phantom supply (12 and 48 volts), level, peak, bass, high, low cut filter,
volume using VCA. This input can also be used as a balanced line input. And as a return for USB
sound card.
 One integrated phone hybrid with return to external phone or hook, level by VCA, and warning light for
incomming call.
 N-1 mix for correspondant.
 Reinjection of the 4 inputs to the sound car using switches with lights.
 Monitor Bus, separate from Record output with output for headphone A and headphone B and external
loudspeakers, (switched off by the microphones) allowing to listen to a report, and recording only the
voice.
 GPO output to light an ON AIR light, when using microphones
 Talk back mike with limiter and a key to output to headphones A and B
 Peakmeter 2X10 points on final record output , with switching to monitor bus, allowing level control.
 Balanced insert on L/R output allowing audio signal processor insertion.
 Limiter on output, to avoid any distorsion on sound card.
 PJO 700 complies to USB audio 1,0, does not require an external power supply.
This equipment designed and built by RAmi, benefit from a partnership with Digigram for the integration of their
sound card UAX 220.
DESCRIPTION
ENGLISH 16 Rami - PJO 700

BLOCK DIAGRAM
Line IN Line OUT
DIGIGRAM
UAX 220
Limitor Limitor
(Balanced) (Balanced)
+ +
INSERT
ON AIR
LOOP
USB
Connector
type B
Part of Sub-D
25 pts
Part of Sub-D
25 pts
Part of Sub-D
25 pts
Sub-D
9 pts
Part of Sub-D
25 pts
Insert
Bal L/R Out
2 x 10 DOT PEAK LEVEL
Earth
lift
-12V
+12V External
PS 12V
PHONES A PHONES B
Talk back Talk back
L
R
Talk to
Phones 2
Limiter
Talk to
Phones 1
Mute Mute
mono/
Stereo
+
+
Monitor
- -
- - -
+ +
+ + +
- - - + + +
LINE A
INPUT
MIC B/ MIC C
INPUT
LINE B
INPUT
LINE
PHONES
USB LINE
VCA
VCA
VCA
VCA
60 mm
Vol
Peak
Peak
60 mm
Vol
USB
Line B
Mic
REC REC
Monitor Mix
Hybrid Mix
REC
Hybrid
ON
VCA
Hybrid
Automatic Attenuator
On/off
4 to 2
wires
CALL
Limitor
TALK
BACK MIC
Peak
PUSH
- +
Low cut
VCA
BASS
TREBLE
60 mm
Sens
Sens Sens
REC
Vol
MAIN MIC A OUT MIC
Talkback
MIC
End of
course
Phantom
power supply
Phantom
power supply
Phantom
power supply
Rear panel
Line A
Mic
Rear panel
Locked
Connector
OUT /
MONITOR
On/Off 12V/48V On/Off 12V/48V On/Off 12V/48V
Red
Green
Generator
17 ENGLISH
Rami - PJO 700

FRONT PANEL
1 - A microphone input sensitivity ranges from -60 dBu to -34 dBu.
2 - Key with light indicator, sends A microphone to the embedded USB sound card.
3 - A microphone peak indicator (use 1 to adjust just before light on).
4 - A microphone treble setting pot.
5 - A microphone bass setting pot.
6 - A microphone linear 60 mm fader. Setting uses a VCA.
7 - A microphone low cut filter insertion
8 - B microphone or A line selection for this channel.
- B microphone input on connector L
- A line input on connector G
9 - Illuminated switch to send B microphone / A line to USB embedded sound card.
10 - Microphone peak indicator (adjust using M just before light on).
11 - B microphone / A line linear 60mm fader. Setting uses a VCA.
12- Led indicator of line B or C microphone selection. Selection uses J .
13- USB line B or microphone C return selection for this channel. Return is the USB sound card
output. Selection is made using J .
14- Illuminated key sends USB input/ Line B/ microphone C to the embedded USB sound card.
15- C microphone input peak indicator (adjust peak level using K just before light on).
16- USB input / line B / microphone C linear fader (uses VCA).
18
ENGLISH Rami - PJO 700
Out
Monitor
L R
PEAK
METER
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
On
OffOff
LOW CUTLOW CUT
Mono Stereo
Adjust
USB
Line AMic B
Line B
Mic C
Peak Peak Peak
0
+12 -12
TREBLE
10 0
MONITOR
10 0
PHONES B
10 0
PHONES A
0
+12 -12
BASS
PJO 700
Mic A
Sens
+3
+6
- 9
- 6
- 12
- 18
- 24
- 35
- 3
0dB
HYBRID
ON
REC REC REC
REC
REC
TALK
TO A
TALK
TO B
1 8 13 149
10 15
12 18 20
21
23
24
25
26
27
29
22
17
2
3
4
5
6
7
11 16 19 28
MIC B/LINE A USB/LINE B/MIC C
HYBRID RETURN MIC A

next
FRONT PANEL
17- Illuminated switch to send hybrid return to the embedded USB sound card.
18- Embedded hybrid hook illuminated key.
 lights red when hook.
 switched off when the line is send to the external handset.
 lights green on incoming call
19- Hybrid input 60mm linear fader (uses VCA).
20- Embedded hybrid feedback setting (see feedback setting chapter)
21- Embedded order microphone (behind front panel).
22- Monitoring output mono stereo switch.
23- Peak meter display from -35 dB to +6 dB.
24- Monitor output level pot. This output is totally attenuated (according to the jumpers setting)
when:
 order is sent to headphones 1 an d2 (key 28 and 29 )
 Microphone A in use (by 2 or 6 ).
25- Headphone B level setting.
26- Headphone A level setting.
27- Peak meter connection to the output bus (after Record switches) or to the monitoring bus.
Connecting to the monitoring bus, allows pot level calibration , before feeding the sound card.
28- Momentary key to send order to A headphone.
29- Momentary key to send order to B headphone.
19 ENGLISH
Rami - PJO 700
Out
Monitor
L R
PEAK
METER
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
0dB
+3
+6
-30
-40
-50
-20
-15
-
-5
-10
-60
On
OffOff
LOW CUTLOW CUT
Mono Stereo
Adjust
USB
Line AMic B
Line B
Mic C
Peak Peak Peak
0
+12 -12
TREBLE
10 0
MONITOR
10 0
PHONES B
10 0
PHONES A
0
+12 -12
BASS
PJO 700
Mic A
Sens
+3
+6
- 9
- 6
- 12
- 18
- 24
- 35
- 3
0dB
HYBRID
ON
REC REC REC
REC
REC
TALK
TO A
TALK
TO B
1 8 13 149
10 15
12 18 20
21
23
24
25
26
27
29
22
17
2
3
4
5
6
7
11 16 19 28
MIC B/LINE A USB/LINE B/MIC C
HYBRID RETURN MIC A

REAR PANEL
A - 5 pins male power supply connector.
B - 1/4” output for stereo headphone A.
C - 1/4” output for stereo headphone B.
D - USB socket
E - Switch behind the panel , to separate the USB ground from the PJO 700. Separation when
pressed.
F - Key to send a 1Khz tone to microphone B/line A input.
Use :
a) check of record level :
- switch to line A without signal on A.
- enable switch 9
- increase level on pot 11
Tone is sent to the sound card output, and monitored on pot 23 .
b) to calibrate feedback, see feedback setting chapter.
G - Female Sub-D 25 including :
- direct balanced analog output .
- analog balanced program insertion return.
- A and B analog and balanced inputs.
- external ON AIR indicator line output (mos opto coupler)
- balanced analog monitor output.
DC 12V
Max 500mA
PHONE LINE
USB
Mic C
Sens
MiC B
Sens
Mic A
Earth
Lift
Generator
Connector A
Connector B
A B
Made in France
Line B
Mic C
PUSH
A B C D F GE
1
2
3
4
5
+12V
0V
1
Out -
Out -
Out -
Out -
Out +
Out +
Out +
Out +
In+
In +
In -
In -
Monitor R
Out R / Insertion R send
External On Air opto
coupleur output
Insertion L Return
Insertion R Return
Monitor L
Out L / Insertion L send
In -
In -
In -
In -
In +
In +
In +
In +
Line A Left
Line B Left
Line A Right
Line B Right
 Wiring:
Sub-D 25pts male plug
20 Rami - PJO 700
ENGLISH
