RCF BD 2412EN User manual

USER MANUAL
MANUALE D’USO
BD 2412EN -Aluminium bidirectional
sound projector
-Proiettore sonoro
bidirezionale in alluminio

2
INDEX
INDICE
ENGLISH
SAFETY PRECAUTIONS
DESCRIPTION
CONNECTION
INSTALLATION
SPECIFICATIONS
ITALIANO
AVVERTENZE PER LA SICUREZZA
DESCRIZIONE
COLLEGAMENTO
INSTALLAZIONE
DATI TECNICI
3
5
5
7
8
9
11
11
13
14

3
ENGLISH
SAFETY
PRECAUTIONS
IMPORTANT NOTES
IMPORTANT NOTES
Before connecting and using this product, please read this instruction manual
carefully and keep it on hand for future reference. The manual is to be
considered an integral part of this product and must accompany it when it
changes ownership as a reference for correct installation and use as well as
for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and
/ or use of this product.
SAFETY PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special
attention, as they provide important information.
2. Never install or connect this loudspeaker when the amplifier is switched
on.
3. Make sure all connections have been made properly and the loudspeaker
setting is correct for the amplifier output.
4. Protect loudspeaker lines from damage; make sure they are positioned in a
way that they cannot be stepped on or crushed by objects.
5. Make sure that no objects or liquids can get into this product, as this may
cause a short circuit.
6. Never attempt to carry out any operations, modifications or repairs that
are not expressly described in this manual.
Contact your authorized service centre or qualified personnel should any of
the following occur:
-The loudspeaker does not function (or works in an anomalous way)
-The cable has been damaged
-Objects or liquids have got into the unit
-The loudspeaker has been damaged due to heavy impacts or fire.
7. Should the loudspeaker emit any strange odours or smoke, remove it from
the line after having immediately switched the amplifier off.
8. Do not connect this product to any equipment or accessories not foreseen.
For suspended installation, only use the dedicated anchoring points and do
not try to hang this loudspeaker by using elements that are unsuitable or not
specific for this purpose.
Also check the suitability of the support surface to which the product
is anchored (wall, ceiling, structure, etc.), and the components used for
attachment (screw anchors, screws, brackets not supplied by RCF etc.),
which must guarantee the security of the system / installation over time, also
considering, for example, the mechanical vibrations normally generated by
transducers.

4
ENGLISH
9. RCF S.p.A. strongly recommends this product is only installed by
professional qualified installers (or specialised firms) who can ensure a
correct installation and certify it according to the regulations in force.
The entire audio system must comply with the current standards and
regulations regarding electrical systems.
10. Mechanical and electrical factors to be considered when installing a
professional audio system (in addition to those which are strictly acoustic,
such as sound pressure, angles of coverage, frequency response, etc.).
11. Hearing loss
Exposure to high sound levels can cause permanent hearing loss. The acoustic
pressure level that leads to hearing loss is different from person to person
and depends on the duration of exposure. To prevent potentially dangerous
exposure to high levels of acoustic pressure, anyone who is exposed to these
levels should use adequate protection devices. When a transducer capable of
producing high sound levels is being used, it is therefore necessary to wear
ear plugs or protective earphones.
See the technical specifications in the instruction manual for the maximum
sound pressure the loudspeaker is capable of producing.
12. To ensure a correct musical reproduction, loudspeaker phase is to be
respected (loudspeakers are connected respecting the amplifier polarity).
This is important when loudspeakers are installed adjacent one another, for
instance, in the same room.
13. To prevent inductive effects from causing hum, noise and a bad system
working, loudspeaker lines should not be laid together with other electric
cables (mains), microphone or line level signal cables connected to amplifier
inputs.
14. The loudspeaker cable shall have wires with a suitable section (twisted,
if possible, to reduce inductive effects due to surrounding electromagnetic
fields) and a sufficient electrical insulation. Refer to local regulations since
there may be additional requirements about cable characteristics.
15. Install this loudspeaker far from any heat source.
16. Do not overload this product.
17. Do not use solvents, alcohol, benzene or other volatile substances for
cleaning the external parts of this product. Use a dry cloth.

5
ENGLISH
RCF S.P.A. WOULD LIKE TO THANK YOU FOR PURCHASING THIS
PRODUCT, WHICH HAS BEEN DESIGNED TO GUARANTEE RELIABILITY
AND HIGH PERFORMANCE.
BD 2412BS are bidirectional sound projectors, elegant and suitable for sound
distribution also in large environments (i.e. supermarkets, shopping malls, railway
stations, subways, parking lots, factories, warehouses, etc.) and in every place
where good sound quality and high efficiency are required.
MAIN FEATURES:
-In compliance with EN54-24 standard.
-Two 5” loudspeakers.
-Cylindrical extremely sturdy body in extruded aluminium.
-Ceramic terminal block.
-For both indoor and outdoor installations, thanks to its IP 66 protection grade.
-Equipped with transformer for 100 V constant voltage lines.
-Choice among three power values: 20 – 10 – 5 W.
-Excellent music reproduction.
-Colour: light grey.
DESCRIPTION
CONNECTIONS
MAIN FEATURES
WARNING: loudspeaker connections should only be made by qualified and
experienced personnel having the technical know-how or sufficient specific
instructions to ensure that connections are made correctly and to prevent any
electrical danger.
To prevent any risk of electric shock, do not connect loudspeakers when the
amplifier is switched on. Before turning the system on, check all connections
and make sure there are no accidental short circuits. The entire sound system
shall be designed and installed in compliance with the current local laws and
regulations regarding electrical systems.
NOTES:
-To ensure a correct musical reproduction, loudspeaker phase is to be
respected (loudspeakers are connected respecting the amplifier polarity).
This is important when loudspeakers are installed adjacent one another,
for instance, in the same room. Use bipolar cables that have markings to
distinguish the polarity (e.g. insulation of different colours, conductors of
different colours, etc.).
-To prevent inductive effects from causing hum, noise and a bad system
working, loudspeaker lines should not be laid together with other electric
cables (mains), microphone or line level signal cables connected to amplifier
inputs.

6
ENGLISH
-The loudspeaker cable shall have wires with a suitable section (twisted, if
possible, to reduce inductive effects due to surrounding electro-magnetic
fields) and a sufficient electrical insulation.The greater the distance between
the amplifier and the speaker, the larger the connection cable cross-section
should be to limit the voltage loss along the line.

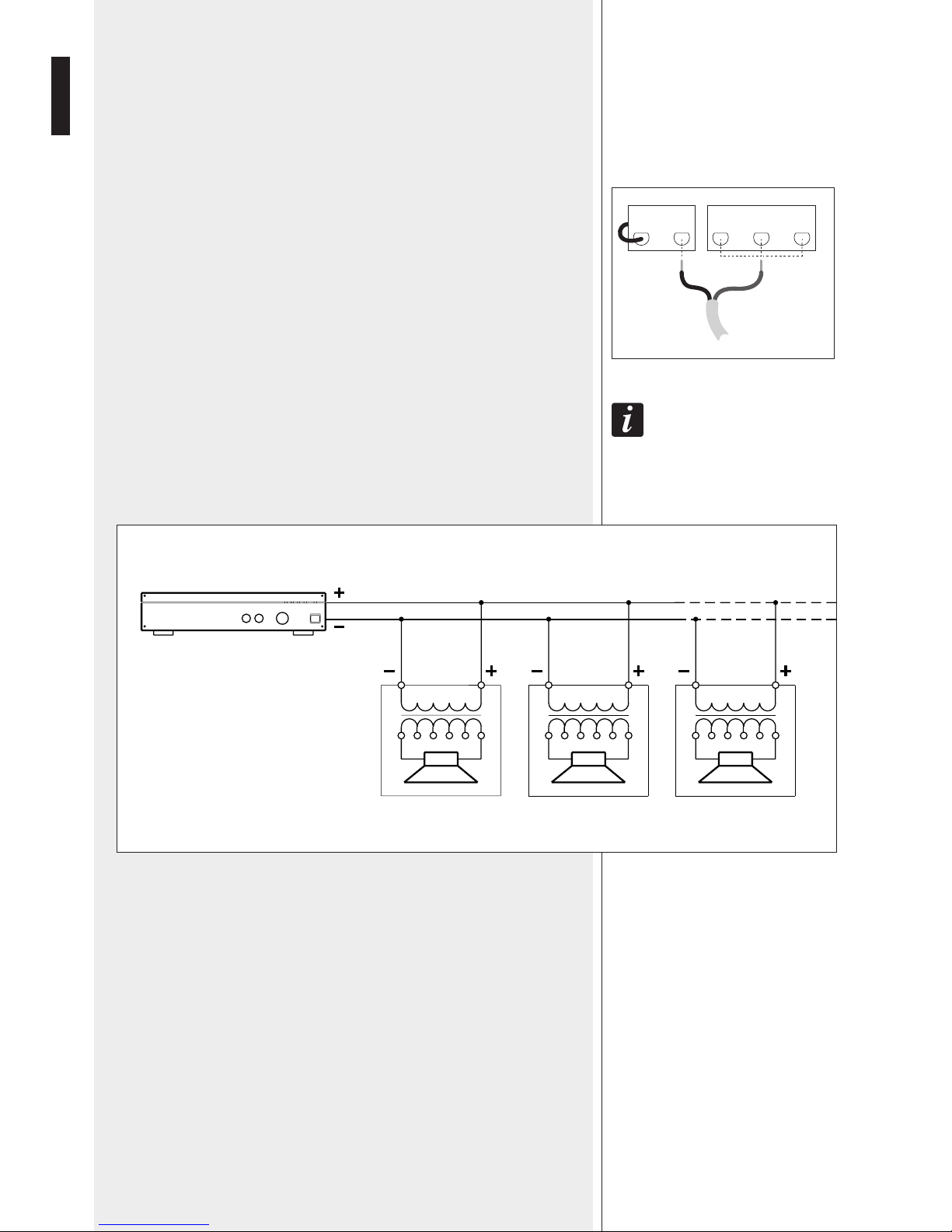

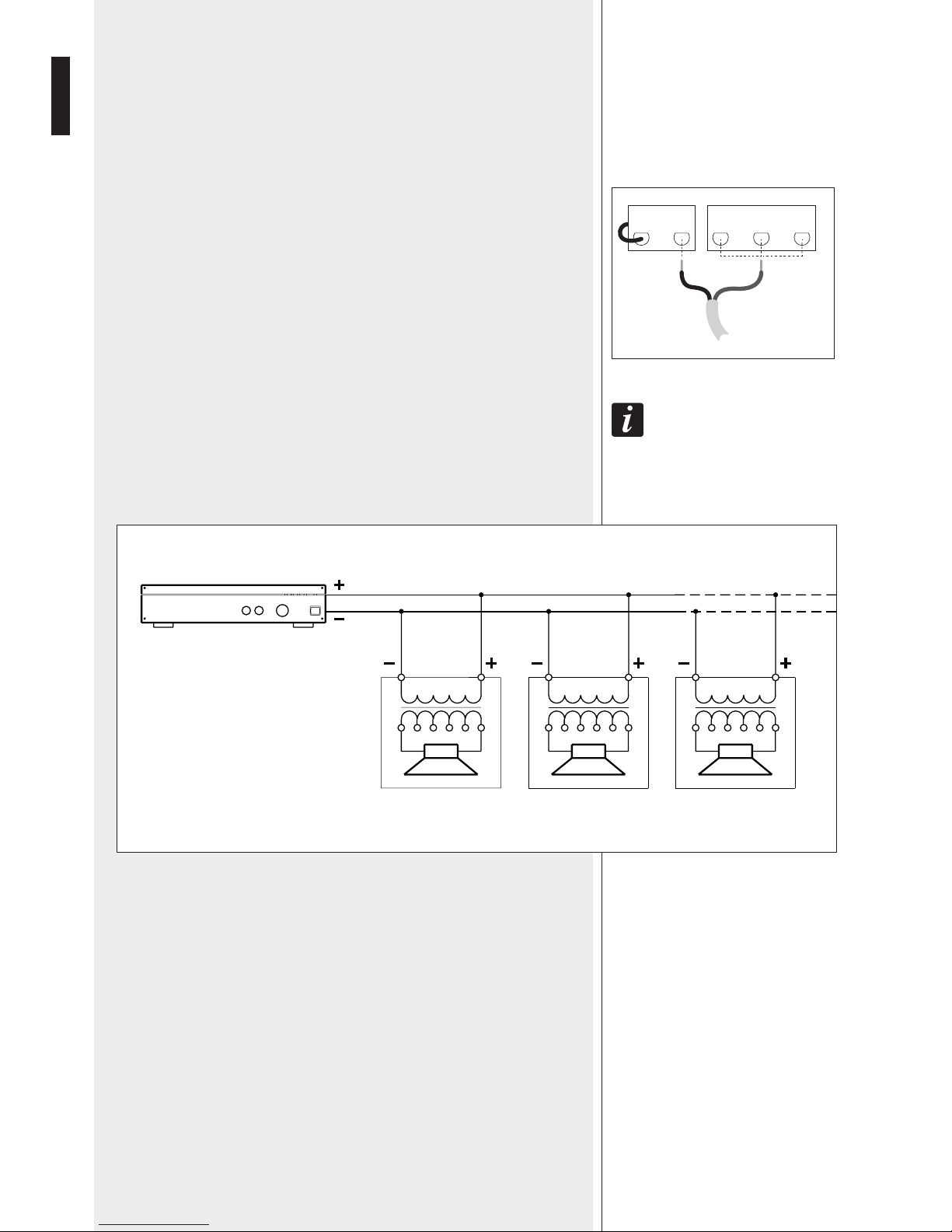

Connect the positive wire (100 V) to the loudspeaker input corresponding to
the chosen power rate among 20W – 10W – 5W.
Connect the negative wire (0) to the COM loudspeaker input.
If connecting to a 70 V line, all power rates will be halved (10 – 5 – 2.5 W).
NOTES:
-The loudspeaker input voltage (Vd) shall correspond to the amplifier output
voltage (Va).
-The sum of nominal power values (Pd x n) of all loudspeakers connected to
the line shall not exceed the amplifier power (Pa).
AMPLIFIER
Pa = Amplifier power
Pd = Speaker power
n = Number of speakers
Vd = Speaker input voltage
Va = Amplifier output voltage
Pa > Pd x n Va
Vd=Va Vd=Va Vd=Va
20W 10W 5WCOM
100 V0

7
ENGLISH

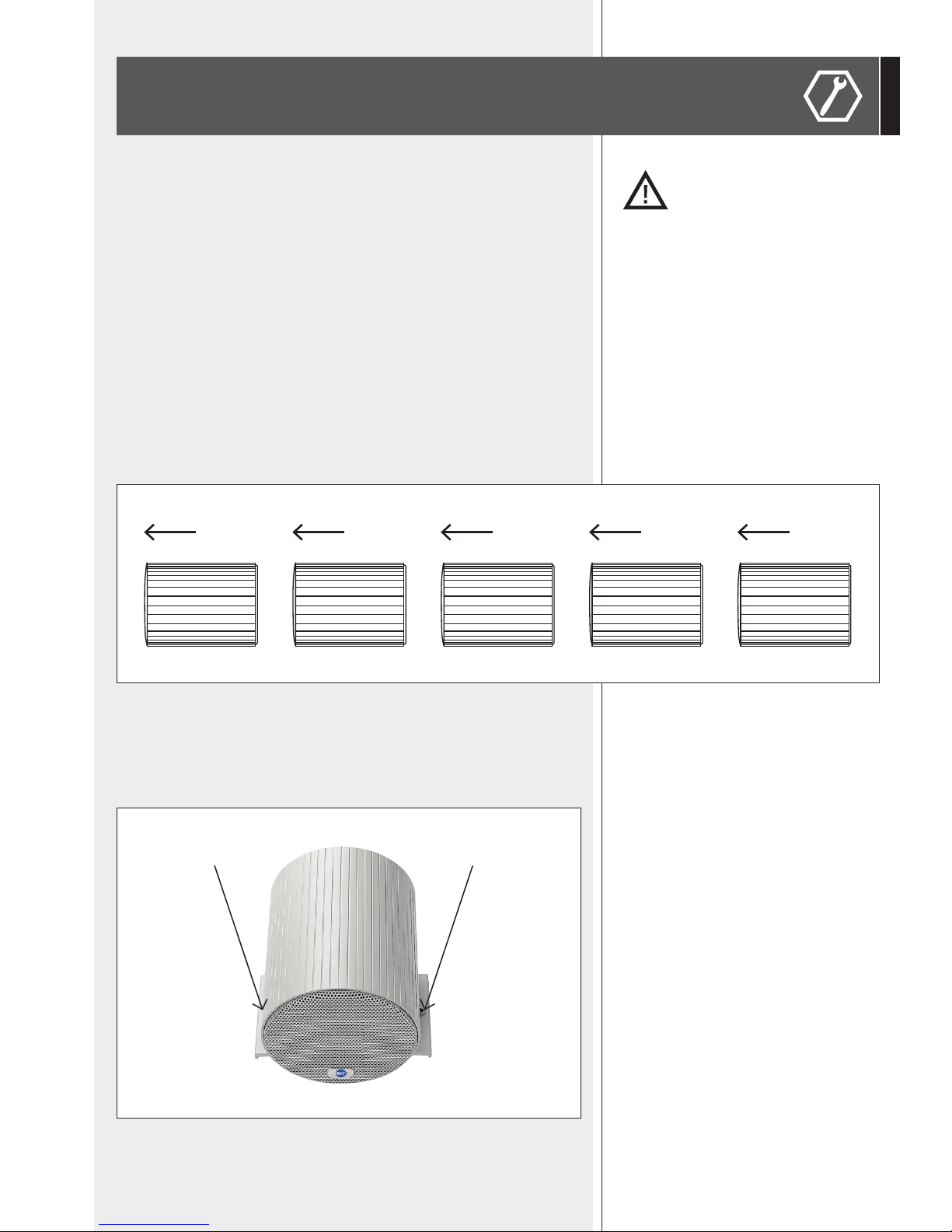

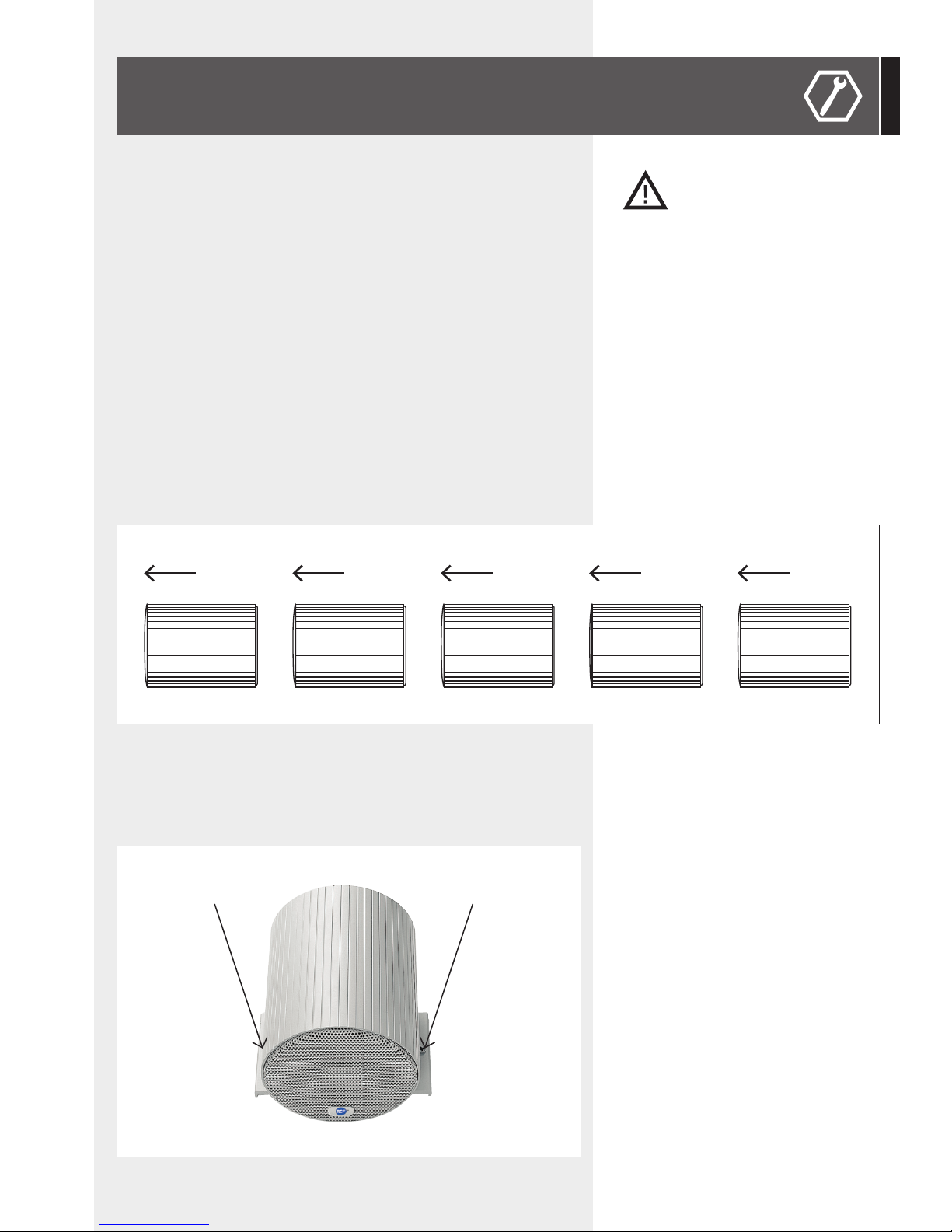

INSTALLATION
WARNING: loudspeakers are to be installed by qualified personnel,
respecting all safety standards. Every loudspeaker must be installed securely,
making sure the support structure (walls / ceilings) has the necessary
mechanical characteristics for the loudspeaker weight, without the risk of a
fall that could damage things or cause an injury.
Use attachment elements suitable for walls / ceilings (e.g. screw anchors for
bricks, for concrete, etc.).
1. Connect the loudspeaker as described in the previous manual section.
2. Verify the proper loudspeaker aiming (bidirectional sound projectors have
both front and rear sides), indicated by the arrow and “front” on a label
close to the ceramic block.
All sound projectors installed in the same line shall have their front side
pointed to the same direction.
3. Use 2 plugs (not provided) to fix the loudspeaker through the 5.5 mm
holes on its mounting bracket. Plugs must be chosen carefully depending
on the type of wall (plasterboard, hollow bricks, solid bricks, concrete,
panels, etc.).
FRONT FRONTFRONT FRONT FRONT

8
ENGLISH
Type:
Transducers:
Sensitivity (1 W, 1 m):
Max. sound pressure (20 W, 1 m):
Max. sound pressure (20 W, 4 m):
Frequency response (–10 dB):
Dispersion:
Power taps (100 V):
Input impedance:
Enclosure material:
Use:
IP grade:
Dimensions (without bracket):
Colour:
Net weight:
bidirectional sound projector
2 x 5”
89 dB
102 dB
90 dB
130 Hz ÷ 20 kHz
130° (1 kHz), 50° (4 kHz)
20 – 10 – 5 W
500 Ω– 1 kΩ– 2 kΩ
aluminium alloy
indoor – outdoor
IP 66
Ø 146 mm, 184 mm
light grey
3.3 kg
SPECIFICATIONS

9
ITALIANO
AVVERTENZE PER
LA SICUREZZA
IMPORTANTE
IMPORTANTE
Prima di collegare ed utilizzare questo prodotto, leggere attentamente
le istruzioni contenute in questo manuale, il quale è da conservare per
riferimenti futuri. Il presente manuale costituisce parte integrante del
prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà,
per permettere al nuovo proprietario di conoscere le modalità d’installazione
e d’utilizzo e le avvertenze per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni
responsabilità.
AVVERTENZE PER LA SICUREZZA
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono
essere lette con particolare attenzione, in quanto contengono importanti
informazioni.
2. Non procedere mai all’installazione o alla connessione del diffusore
quando l’amplificatore è acceso.
3. Assicurarsi che tutte le connessioni e che l’impostazione del diffusore
acustico siano corrette per l’uscita dell’amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata
da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché
potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle
espressamente descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualificato
quando:
-il diffusore non funziona (o funziona in modo anomalo);
-il cavo è danneggiato;
-oggetti o liquidi sono entrati nel diffusore;
-il diffusore non è più integro (a causa di urti / incendio).
7. Nel caso che dal diffusore acustico provengano odori anomali o fumo,
spegnere immediatamente l’amplificatore e poi scollegare il diffusore.
8. Non collegare a questo diffusore apparecchi ed accessori non previsti.
Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi
punti di ancoraggio e non cercare di appendere il diffusore con elementi non
idonei o previsti allo scopo.
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e
dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da
RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel
tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente
generate da un trasduttore.

10
ITALIANO
9. La RCF S.p.A. raccomanda vivamente che l’installazione di questo
prodotto sia eseguita solamente da installatori professionali qualificati
(oppure da ditte specializzate) in grado di farla correttamente e certificarla in
accordo con le normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi
vigenti in materia di impianti elettrici.
10. I fattori meccanici ed elettrici sono da considerare quando si installa
un sistema audio professionale (oltre a quelli prettamente acustici, come la
pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
11. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente
dell’udito. Il livello di pressione acustica pericolosa per l’udito varia
sensibilmente da persona a persona e dipende dalla durata dell’esposizione.
Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di
pressione acustica, è necessario che chiunque sia sottoposto a tali livelli
utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in
grado di produrre elevati livelli sonori è necessario indossare dei tappi per
orecchie o delle cuffie protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la
massima pressione sonora che il diffusore acustico è in grado di produrre.
12. I diffusori devono essere collegati in fase (corrispondenza delle
polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta
riproduzione audio, soprattutto quando i diffusori sono collocati in posizione
fra loro adiacente o nello stesso ambiente.
13. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il buon funzionamento dell’impianto, le linee diffusori non
devono essere canalizzate insieme ai conduttori dell’energia elettrica, ai cavi
microfonici, alle linee di segnale che fanno capo ad amplificatori.
14. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione
adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti
all’accoppiamento con campi elettro-magnetici circostanti) ed un isolamento
idoneo.
15. Collocare il diffusore lontano da fonti di calore.
16. Non sovraccaricare il diffusore.
17. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura
delle parti esterne; usare in panno asciutto.

11
ITALIANO
RCF S.P.A. VI RINGRAZIA PER L’ACQUISTO DI QUESTO PRODOTTO,
REALIZZATO IN MODO DA GARANTIRNE L’AFFIDABILITÀ E
PRESTAZIONI ELEVATE.
BD 2412BS è un proiettore bidirezionale, elegante ed adatto per la diffusione
sonora anche in grandi ambienti (es. supermercati, centri commerciali, stazioni
ferroviarie, metropolitane, parcheggi, fabbriche, magazzini, ecc.) ed ovunque siano
richieste una buona qualità del suono ed alta efficienza.
CARATTERISTICHE PRINCIPALI:
-Conforme alla normativa EN 54-24.
-Due altoparlanti da 5 pollici.
-Corpo cilindrico estremamente robusto in alluminio estruso.
-Morsettiera ceramica.
-Adatto sia per installazioni al chiuso sia all’aperto, grazie al grado di
protezione IP 66.
-Corredato di trasformatore per il collegamento a linee a tensione costante
100 V.
-Scelta tra tre valori di potenza: 20 – 10 – 5 W.
-Eccellente riproduzione della musica.
-Colore: grigio chiaro.
DESCRIZIONE
COLLEGAMENTO
CARATTERISTICHE
PRINCIPALI
ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi
a personale qualificato ed addestrato, ossia personale avente conoscenze
tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di
realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità.
Per evitare il rischio di shock elettrici, non collegare il diffusore con
l’amplificatore acceso.
Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le
connessioni, verificando in particolar modo che non vi siano dei cortocircuiti
accidentali.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con
le norme e le leggi vigenti in materia di impianti elettrici.
NOTE:
-
I dIffusorI devono essere collegatI In fase (corrIspondenza delle polarItà +/- tra
amplIfIcatorI edIffusorI) In modo da garantIre una corretta rIproduzIone audIo,
soprattutto quando IdIffusorI sono collocatI In posIzIone fra loro adIacente onello
stesso ambIente. utIlIzzare cavI bIpolarI aventI una marcatura che ne dIstIngua le
polarItà (es. Isolante dI colore dIverso, conduttorI dI colore dIverso, ecc.).
-
per evItare che fenomenI InduttIvI dIano luogo aronzII, dIsturbI ecompromettano Il
buon funzIonamento dell’ImpIanto, le lInee dIffusorI non devono essere canalIzzate
InsIeme aI conduttorI dell’energIa elettrIca, aI cavI mIcrofonIcI, alle lInee dI segnale
che fanno capo ad amplIfIcatorI.

12
ITALIANO
-
Ilcavo per Il collegamento del dIffusore dovrà avere conduttorI dI sezIone adeguata
(possIbIlmente IntreccIatI, per mInImIzzare glI effettI InduttIvI dovutI all’accoppIamento
con campI elettro-magnetIcI cIrcostantI) ed un Isolamento Idoneo. maggIore èla
dIstanza fra l’amplIfIcatore ed Il dIffusore, emaggIore dovrebbe essere la sezIone deI
cavI dI collegamento, questa per lImItare le perdIte dI segnale lungo la lInea.
Collegare il conduttore positivo (100 V) all’ingresso del diffusore acustico
corrispondente alla potenza desiderata, scelta tra 20W – 10W – 5W.
Collegare il conduttore negativo (0) all’ingresso COM del diffusore acustico.
Se si collega il diffusore acustico ad una linea a tensione costante 70 V, la
potenza è la potenza è dimezzata: 10 – 5 – 2,5 W.
NOTE:
-
latensIone d’Ingresso del dIffusore (vd) deve corrIspondere con la tensIone d’uscIta
dell’amplIfIcatore (va).
-
lasomma delle potenze nomInalI dI tuttI IdIffusorI (pdxn) collegatI alla lInea non
deve superare quella dell’amplIfIcatore (pa).
AMPLIFICATORE
Pa = Potenza amplificatore
Pd = Potenza diffusore
n = Numero diffusori
Vd = Tensione ingresso diffusore
Va = Tensione uscita amplificatore
Pa > Pd x n Va
Vd=Va Vd=Va Vd=Va
20W 10W 5WCOM
100 V0

13
ITALIANO
INSTALLAZIONE
ATTENZIONE: l’installazione del diffusore deve essere effettuata da
personale qualificato, rispettando gli standard di sicurezza. Eseguire
un’installazione sicura del diffusore, controllando che la struttura di supporto
(es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali
da consentirle di sopportare il peso del diffusore senza il pericolo di cadute
che potrebbero compromettere l’incolumità di cose o persone.
Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere il
diffusore (es. tasselli per mattoni forati, calcestruzzo, ecc.).
1. Collegare il diffusore acustico come descritto nella sezione precedente di
questo manuale.
2. Verificare il corretto puntamento del diffusore (i proiettori bidirezionali
hanno un fronte ed un retro), indicato da un’etichetta con una freccia e la
scritta “front” vicino alla morsettiera ceramica. Tutti i proiettori installati in
linea devono avere il loro lato frontale concorde (puntato verso la stessa
direzione).
3. Utilizzare 2 tasselli (non inclusi) per fissare il diffusore acustico tramite i
fori di 5,5 mm presenti sulle rispettive staffe. I tasselli da utilizzare devono
essere accuratamente scelti in base al tipo di parete (cartongesso, mattoni
forati, mattoni pieni, calcestruzzo, ecc.).
FRONT FRONTFRONT FRONT FRONT

14
ITALIANO
Tipo:
Altoparlanti:
Sensibilità (1 W, 1 m):
Max. pressione sonora (20 W, 1 m):
Max. pressione sonora (20 W, 4 m):
Risposta in frequenza (–10 dB):
Dispersione:
Potenza (100 V):
Impedenza ingresso:
Materiale del corpo:
Uso:
Grado di protezione IP:
Dimensioni (senza staffa):
Colore:
Peso netto:
proiettore di suono bidirezionale
2 x 5”
89 dB
102 dB
90 dB
130 Hz ÷ 20 kHz
130° (1 kHz), 50° (4 kHz)
20 – 10 – 5 W
500 Ω– 1 kΩ– 2 kΩ
alluminio
Interno – esterno
IP 66
Ø 146 mm, 184 mm
grigio chiaro
3,3 kg
DATI TECNICI

Manufactured by COTINA CO., LTD,
5F.,No.515, Section 3
Ming Chih Road, Tai Shan District,
New Taipei City, Taiwan
SPJ-52WHBS
Type of Application: E
Environmental type: B
CPD No.: 1438/CPD/0240

10307375 rev A
www.rcfaudio.com
HEADQUARTERS:
RCF S.p.A. Italy
tel. [phone]
e-mail: [e-mail]
RCF UK
tel. [phone]
Int. [phone]
e-mail: [e-mail]
RCF France
tel. [phone]
e-mail: [e-mail]
RCF Germany
tel. [phone]
e-mail: [e-mail]
RCF Spain
tel. [phone]
e-mail: [e-mail]
RCF Belgium
tel. +32 (0) 3 - 3268104
e-mail: [e-mail]
RCF USA Inc.
tel. [phone]
e-mail: [email protected]
