Refco DCD-230 User manual

Instruction Manual
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Manual de instrucciones
DCD-230
4682870
Diamond Core Drilling Machine
Kernlochbohrmaschine
Machine de carottage à couronne diamantée
Perforatore con corona diamantata
Perforadora de corona diamantada
REFCO Manufacturing Ltd. Telefon [phone]
Industriestrasse 11 Telefax [phone]
CH-6285 Hitzkirch (Switzerland) [e-mail] www.refco.ch

Instruction Manual DCD-230 English
1
O P E R A T I N G I N S T R U C T I O N S
DCD-230
Table of contents
1. General information ................................................................................. 2
2. Safety ........................................................................................................ 3
2.1. Intended use........................................................................................ 3
2.2. Personnel qualifications....................................................................... 4
2.3. Special hazards................................................................................... 4
2.4. Labels / safety markings...................................................................... 5
3. Technical specifications .......................................................................... 6
4. Structure and function ............................................................................. 6
4.1. Description .......................................................................................... 6
4.2. Scope of delivery................................................................................. 6
4.3. Parts description.................................................................................. 7
5. Transportation, packaging and storage.................................................. 8
5.1. Transportation ..................................................................................... 8
5.2. Packaging ........................................................................................... 8
5.3. Storage................................................................................................ 8
6. Setup, operation....................................................................................... 9
6.1. Setup...................................................................................................9
6.2. Operation .......................................................................................... 10
7. Maintenance, cleaning and repair ......................................................... 11
7.1. Maintenance...................................................................................... 11
7.2. Cleaning............................................................................................ 11
7.3. Repair................................................................................................ 12
8. Return and disposal............................................................................... 12
8.1. Return ............................................................................................... 12
8.2. Disposal ............................................................................................ 12
9. Accesories and replacement parts........................................................ 12

English Instruction Manual DCD-230
2
1. General information
The DCD-230 core drilling machine referred to in these operating instructions
has been manufactured using state-of-the-art technology. All components are
subjected to rigorous quality assurance criteria during the manufacturing
process. Our management systems are certified in accordance with ISO 9001.
 These operating instructions contain important information about handling the
DCD-230. Safe operation of the device requires adherence to all safety
instructions and operating guidelines.
 The local accident prevention regulations applicable to the area in which the
DCD-230 is being used should also be adhered to, along with general safety
guidelines.
 The operating instructions are part of the product and must be stored in close
proximity to the DCD-230 where they should be readily accessible to
qualified personnel at all times.
 The qualified personnel must have carefully read and understood the
operating instructions prior to operating the device.
 The manufacturer shall not be liable for any damage whatsoever arising
through improper use, failure to comply with these operating instructions,
assignment of inadequately qualified personnel, or unauthorised modification
of the DCD-230.
 The General Terms and Conditions as set out in the sales documentation
shall apply.
 Subject to technical modifications.
Key to symbols
WARNING!
… indicates a potentially hazardous situation that could result in
serious injury or death if not avoided.
DANGER!
… indicates electrical hazard. Failure to comply with these safety
instructions may result in serious injury or death.

Instruction Manual DCD-230 English
3
2. Safety
WARNING!
Before setup and operation of the device, ensure that it is not
damaged in any way. Failure to comply could result in serious
physical injury and/or material damage.
DANGER!
Risk of death by electrocution
2.1. Intended use
This device is to be used for wet or dry drilling in reinforced concrete and
brickwork.
The DCD-230 has been designed and manufactured exclusively for the
intended purpose outlined in this document, and must therefore only be used
accordingly.
The technical specifications outlined in these operating instructions must be
observed. Improper handling or operation of the DCD-230 not in accordance
with the technical specifications requires immediate shutdown of the device and
inspection by an authorised REFCO service engineer.
The electronic components must be treated with the requisite caution (avoid
exposure to moisture, sudden impacts, strong magnetic fields and extreme
temperatures, and do not insert any items into the device and /or openings).
Protect the plug from contamination.
Any claims whatsoever arising from improper use of the device shall be
excluded.

English Instruction Manual DCD-230
4
2.2. Personnel qualifications
WARNING!
Risk of injury through use by unqualified personnel!
Improper handling of the device can lead to serious personal and
material damage.
 The activities described in these operating instructions should
only be carried out by skilled personnel in possession of the
qualifications outlined below.
 Keep unqualified personnel away from hazardous areas.
Skilled personnel
Skilled personnel are workers who, through their specialist training and
operational knowledge of the core drilling machine, are capable of carrying out
the described work and independently identifying potential hazards.
2.3. Special hazards
Protect the machine from wet and damp conditions when in use!
Risk of serious injury and death!
Cease operation of the device immediately if the wire cable is
damaged in any way!
Risk of serious injury and death!
Check the PRCD (safety switch) is working before use!
Risk of serious injury and death!
Do not use in an inflammable atmosphere or where there is a
risk of explosions!
Risk of serious injury and death!
Ensure that the area to be drilled is free from electric mains, gas
or water pipes prior to use!
Risk of serious injury and death!

Instruction Manual DCD-230 English
5
It is compulsory to wear safety goggles, a dust protection mask
and ear protection
(personal protective equipment)!
Safety shoes and protective gloves are recommended.
Risk of serious injury!
Never touch any moving parts when the device is in operation!
Risk of serious injury!
Do not make any constructive modifications to the device!
Risk of serious injury and death!
2.4. Labels / safety markings
Tool identification plate
Key to symbols
CE, Communauté Européenne
Devices bearing the CE mark conform to the relevant European
guidelines.
Double insulated casing (protection rating II)

English Instruction Manual DCD-230
6
3. Technical specifications
Nominal power consumption: 1350W
Voltage: 230V, 50/60Hz
Current capacity: 6A
Nominal speed: 1100rpm
Weight: 4kg
Height: 280mm
Width: 130mm
Length: 480mm
Drill bit adapter thread: ½“
Insertable drill bit diameters: 25-75mm
4. Structure and function
4.1. Description
The DCD-230 is a sturdy, light and very powerful core drilling machine. The
practical, adjustable shoulder rest makes it easy to work with sufficient pressure.
When wet drilling into concrete, a PRCD safety switch and a built-in safety
clutch ensure safe operation. The case made of tough plastic provides sufficient
space for storing the required tool and the diamond core drill bit.
4.2. Scope of delivery
Scope of delivery should be cross-checked with the delivery note.
 Core drilling machine
 Diamond core drill bit Ø 62mm
 27mm fork wrench
 300 x 36mm adjustable wrench
 5mm Allen key
 Carry case

Instruction Manual DCD-230 English
7
4.3. Parts description
Shoulder rest
stop lever
Motor and
gear unit
Handle
Motor brushes cap
Adjustable
shoulder rest
Clutch setting and lubrication
connecti
on
GARDENA water
supply with stop valves
½“ drill bit adapter
Overload
protection
On-off switch
Handle fixture

English Instruction Manual DCD-230
8
5. Transportation, packaging and storage
5.1. Transportation
Inspect the machine for any potential transportation damage. Any obvious
damage should be reported to the vendor immediately.
5.2. Packaging
Retain the original packaging as it provides optimum protection for
transportation of the device (e.g. onward dispatch of the device, sending it for
repair etc.).
5.3. Storage
Permitted storage conditions:
 Storage temperature: -5 to +45 °C
 Humidity: 0 to 90 % relative humidity (no condensation)
Avoid exposure to the following conditions:
 Proximity to hot objects
 Mechanical shock (setting device down too firmly, or dropping it)
 Soot, steam, moisture, dust and corrosive gases

Instruction Manual DCD-230 English
9
6. Setup, operation
6.1. Setup
DANGER!
Ensure that the operating voltage indicated on the tool identification
plate conforms with the mains voltage prior to connecting the DCD-
230 with the power supply.
1. Ensure that the machine is disconnected and cannot accidentally be
switched on.

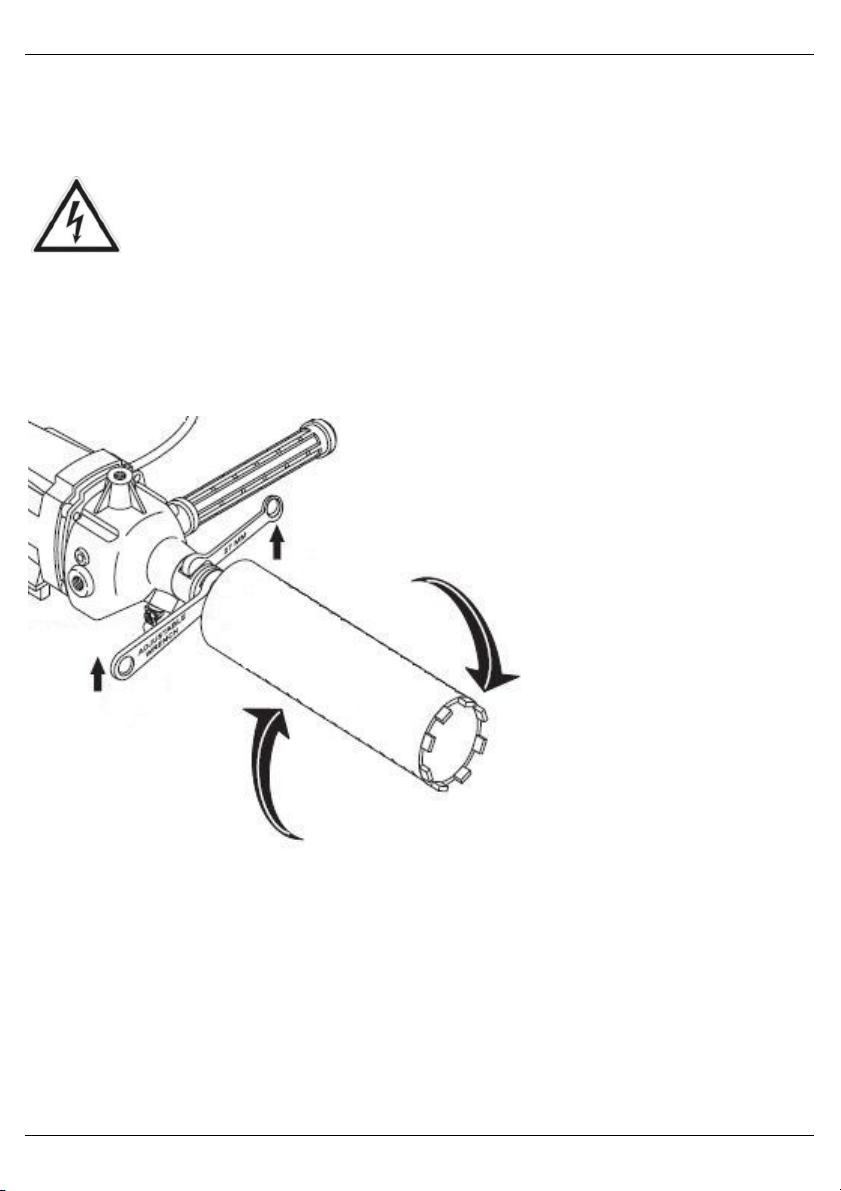

2. Attaching and securing the core drill bit
3. Connect water supply
4. Connect power supply

English Instruction Manual DCD-230
10
6.2. Operation
1. Wear personal protective equipment
2. Test the safety switch (PRCD)
3. Adjust the shoulder rest
4. Open the water stop valve

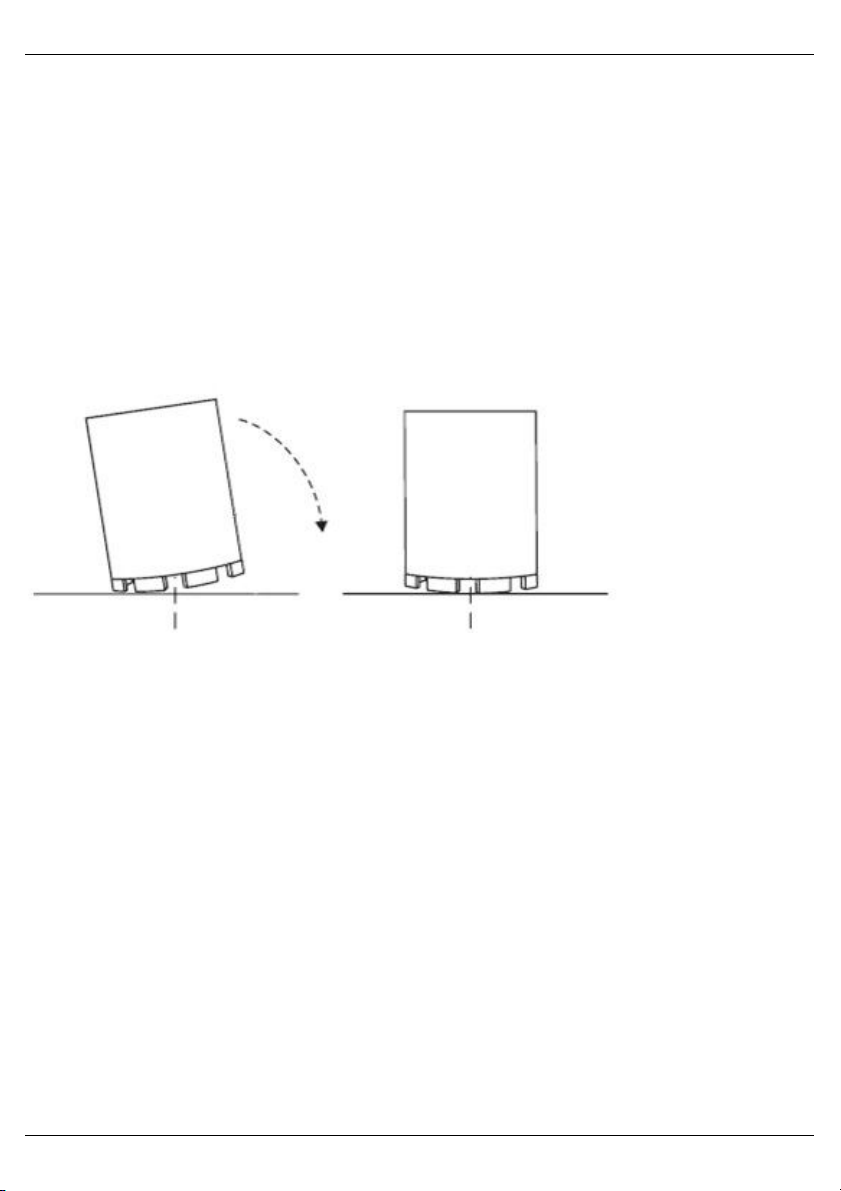

5. Carefully attach the drill bit as illustrated
6. Adjust the pressure to the composition of the concrete/brickwork

Instruction Manual DCD-230 English
11
7. Maintenance, cleaning and repair

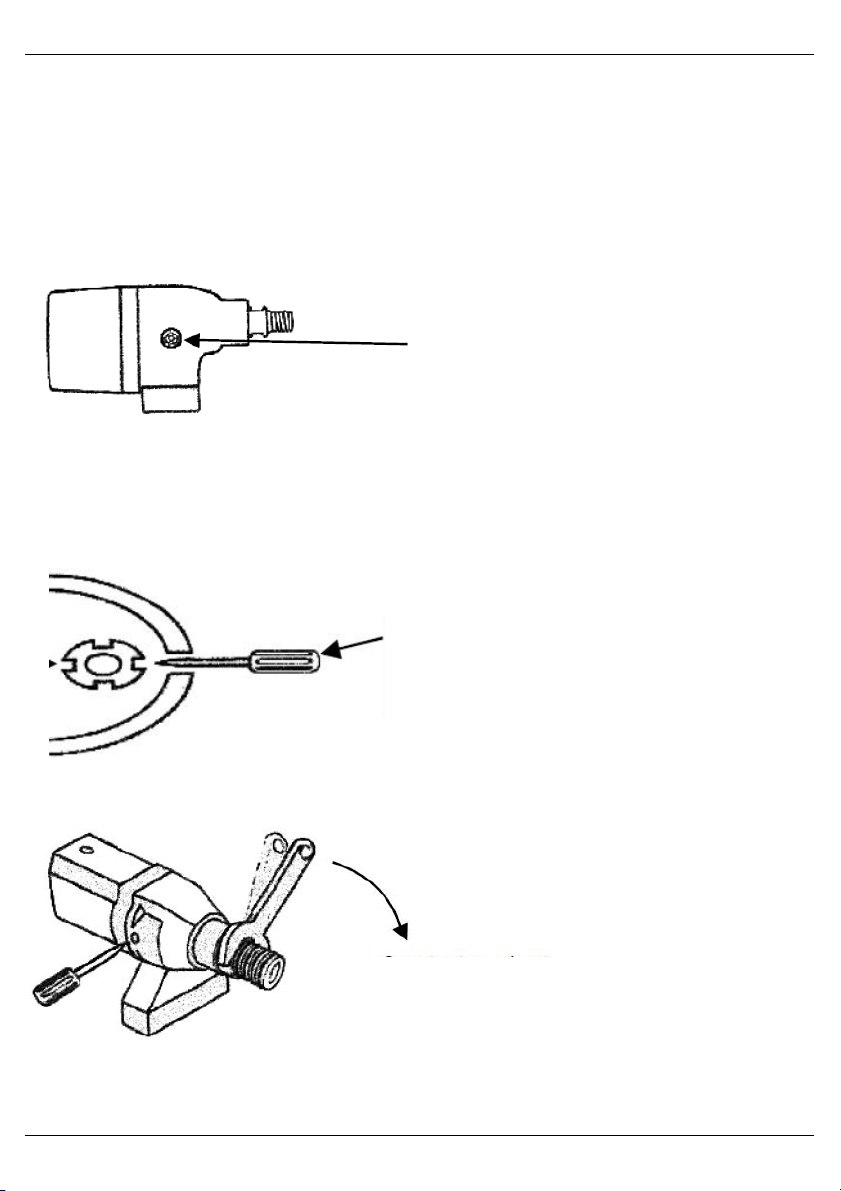

7.1. Maintenance
The gear unit must be lubricated at regular intervals using normal machine oil.
Remove the hexagon socket screw using the 5mm Allen key supplied.
The electric motor brushes should be replaced, if necessary.
If the safety clutch has been released and the machine runs without the drill
spindle turning, the clutch must be retightened using the internal stop screw.
7.2. Cleaning
Clutch setting and lubrication
connection
Turn approx. 15°
Use small flat-bladed
screwdriver to counter the
locking into position

English Instruction Manual DCD-230
12
The metal components can be cleaned using a lightly oiled cloth.
The plastic motor casing should not come into contact with aggressive cleaning
agents.
7.3. Repair
Repairs should only be carried out by authorised dealers or by the manufacturer.
Otherwise all warranty claims shall be rendered invalid.
8. Return and disposal
8.1. Return
Use the original packaging or other suitable transportation packaging when
returning the DCD-230.
8.2. Disposal
Incorrect disposal of the device can pose a risk to the environment. Device
components and packaging materials should be disposed of in an
environmentally compatible manner in accordance with local waste treatment
and disposal regulations.

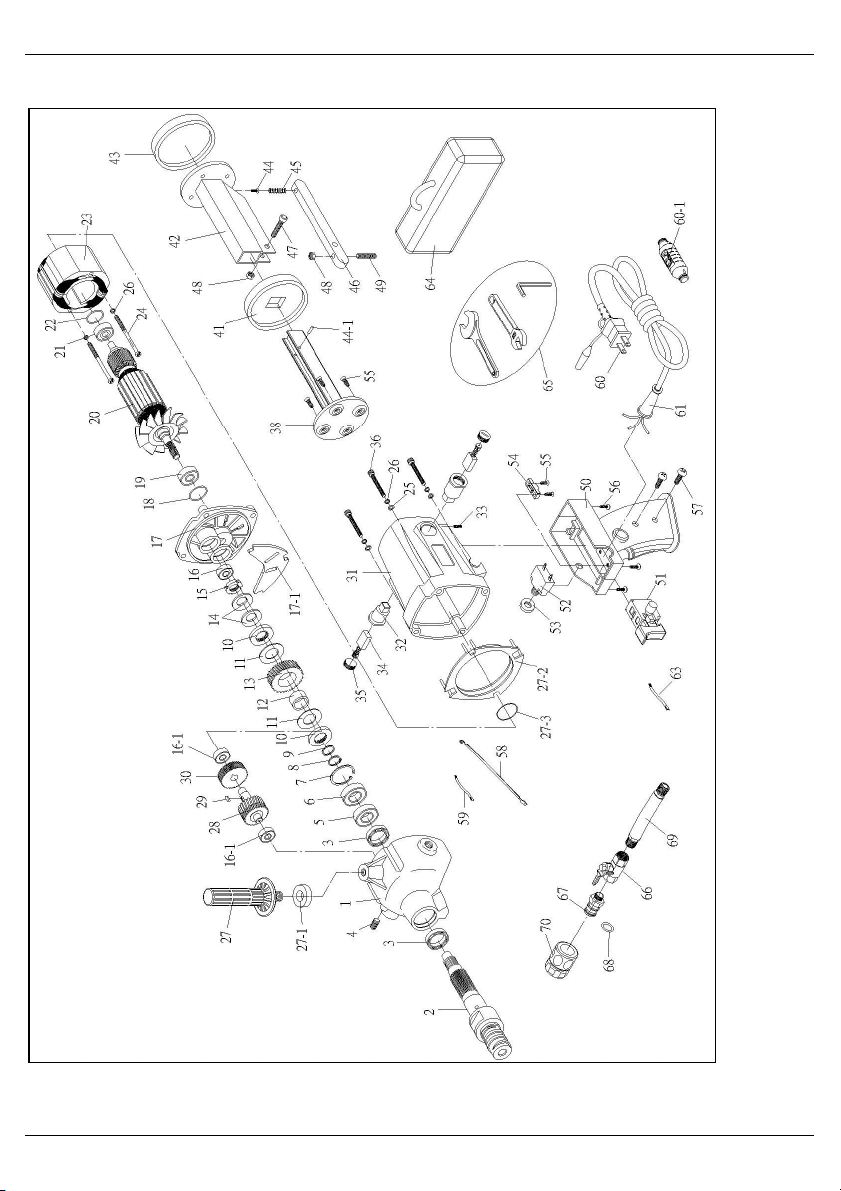

9. Accesories and replacement parts

Instruction Manual DCD-230 English
13
Available on request.

Deutsch Bedienungsanleitung DCD-230
1
B E D I E N U N G S A N L E I T U N G
DCD-230
Inhaltsverzeichnis
1. Allgemeines .............................................................................................. 2
2. Sicherheit.................................................................................................. 3
2.1. Bestimmungsgemässe Verwendung ................................................... 3
2.2. Personalqualifikation ........................................................................... 4
2.3. Besondere Gefahren ........................................................................... 4
2.4. Beschilderung / Sicherheitskennzeichnungen...................................... 5
3. Technische Daten..................................................................................... 6
4. Aufbau und Funktion ............................................................................... 6
4.1. Beschreibung ...................................................................................... 6
4.2. Lieferumfang ....................................................................................... 6
4.3. Teilebezeichnung ................................................................................ 7
5. Transport, Verpackung und Lagerung.................................................... 8
5.1. Transport............................................................................................. 8
5.2. Verpackung......................................................................................... 8
5.3. Lagerung............................................................................................. 8
6. Inbetriebnahme, Betrieb........................................................................... 9
6.1. Setup................................................................................................... 9
6.2. Betrieb............................................................................................... 10
7. Wartung, Reinigung und Reparatur ...................................................... 11
7.1. Wartung............................................................................................. 11
7.2. Reinigung.......................................................................................... 12
7.3. Reparatur .......................................................................................... 12
8. Rücksendung und Entsorgung ............................................................. 12
8.1. Rücksendung .................................................................................... 12
8.2. Entsorgung........................................................................................ 12
9. Zubehör und Ersatzteile.........................................................................13

Bedienungsanleitung DCD-230 Deutsch
2
1. Allgemeines
Die in der Betriebsanleitung beschriebene Kernlochbohrmaschine DCD-230
wird nach den neuesten Erkenntnissen gefertigt. Alle Komponenten unterliegen
während der Fertigung strengen Qualitätskriterien. Unsere
Managementsysteme sind nach ISO 9001 zertifiziert.
 Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit der DCD-
230. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller
angegebenen Sicherheitshinweise und Handlungsanweisungen.
 Die für den Einsatzbereich der DCD-230 geltenden örtlichen
Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen
einhalten.
 Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe
der DCD-230 für das Fachpersonal jederzeit zugänglich aufbewahrt werden.
 Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten
sorgfältig durchgelesen und verstanden haben.
 Die Haftung des Herstellers erlischt bei Schäden durch bestimmungswidrige
Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend
qualifizierten Fachpersonals sowie eigenmächtiger Veränderung an der
DCD-230.
 Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.
 Technische Änderungen vorbehalten.
Symbolerklärung
WARNUNG!
… weist auf eine möglicherweise gefährliche Situation hin, die zum
Tod oder zu schweren Verletzungen führen kann, wenn sie nicht
gemieden wird.
GEFAHR!
… kennzeichnet Gefährdung durch elektrischen Strom. Bei
Nichtbeachtung der Sicherheitshinweise besteht die Gefahr
schwerer oder tödlicher Verletzungen.

Deutsch Bedienungsanleitung DCD-230
3
2. Sicherheit
WARNUNG!
Vor Inbetriebnahme und Betrieb sicherstellen, dass das Gerät keine
Schäden aufweist.
Bei Nichtbeachten können schwere Körperverletzungen und/oder
Sachschäden auftreten.
GEFAHR!
Lebensgefahr durch elektrischen Strom
2.1. Bestimmungsgemässe Verwendung
Dieses Gerät ist für das Nass oder Trockenbohren in Stahlbeton und
Mauerwerk bestimmt.
Der DCD-230 ist ausschliesslich für den hier beschriebenen
bestimmungsgemässen Verwendungszweck konzipiert und konstruiert und darf
nur dementsprechend verwendet werden.
Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten.
Eine unsachgemässe Handhabung oder ein Betreiben der DCD-230 ausserhalb
der technischen Spezifikationen macht die sofortige Stilllegung und Überprüfung
durch einen autorisierten REFCO-Servicemitarbeiter erforderlich.
Den elektronischen Geräteteil mit erforderlicher Sorgfalt behandeln (vor Nässe,
Stössen, starken Magnetfeldern und extremen Temperaturen schützen, keine
Gegenstände in das Gerät bzw. Öffnungen einführen). Stecker vor
Verschmutzung schützen.
Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemässer Verwendung
sind ausgeschlossen.

Bedienungsanleitung DCD-230 Deutsch
4
2.2. Personalqualifikation
WARNUNG!
Verletzungsgefahr bei unzureichender Qualifikation!
Unsachgemässer Umgang kann zu erheblichen Personen- und
Sachschäden führen.
 Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur
durch Fachpersonal nachfolgend beschriebener Qualifikation
durchführen lassen.
 Unqualifiziertes Personal von den Gefahrenbereichen fernhalten.
Fachpersonal
Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner
Bedienungskenntnisse der Kernlochbohrmaschine in der Lage, die
beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu
erkennen.
2.3. Besondere Gefahren
Beim Einsatz, Maschine vor Nässe und Feutigkeit schützen!
Gefahr von schweren Körperverletzungen mit möglicher
Todesfolge!
Bei jeder Art von Beschädigung des Elektrokabels ist der
Betrieb sofort einzustellen!
Gefahr von schweren Körperverletzungen mit möglicher
Todesfolge!
Vor jedem Einsatz ist die Funktionalität des PRCD
(Personenschutzschalter) zu prüfen!
Gefahr von schweren Körperverletzungen mit möglicher
Todesfolge!
Kein Einsatz in Explosionsgefährdeter Umgebung und
entzündlichen Atmosphären!
Gefahr von schweren Körperverletzungen mit möglicher
Todesfolge!

Deutsch Bedienungsanleitung DCD-230
5
Vor dem Einsatz ist sicherzustellen, dass der zu bohrende
Bereich frei von Elektro-, Gas- oder Wasserleitungen ist!
Gefahr von schweren Körperverletzungen mit möglicher
Todesfolge!
Das Tragen einer Schutzbrille, Staubschutzmaske und eines
Gehörschutzs (Persönliche Schutzausrüstung) ist Pflicht!
Sicherheitsschuhe und Schutzhandschuhe werden empfohlen.
Gefahr von schweren Körper Verletzungen!
Während des Betriebs ist das Berühren sämtlicher Beweglichen
Teile untersagt!
Gefahr von schweren Körperverletzungen!
Keine Konstruktiven Änderungen am Gerät vornehmen!
Gefahr von schweren Körperverletzungen mit möglicher
Todesfolge!
2.4. Beschilderung / Sicherheitskennzeichnungen
Typenschild
Symbolerklärung
CE, Communauté Européenne
Geräte mit dieser Kennzeichnung stimmen überein mit den
zutreffenden europäischen Richtlinien.
Schutzisoliertes Gehäuse (Schutzklasse II)
