Remo+ BAS-1111 Pechora Series Instruction manual

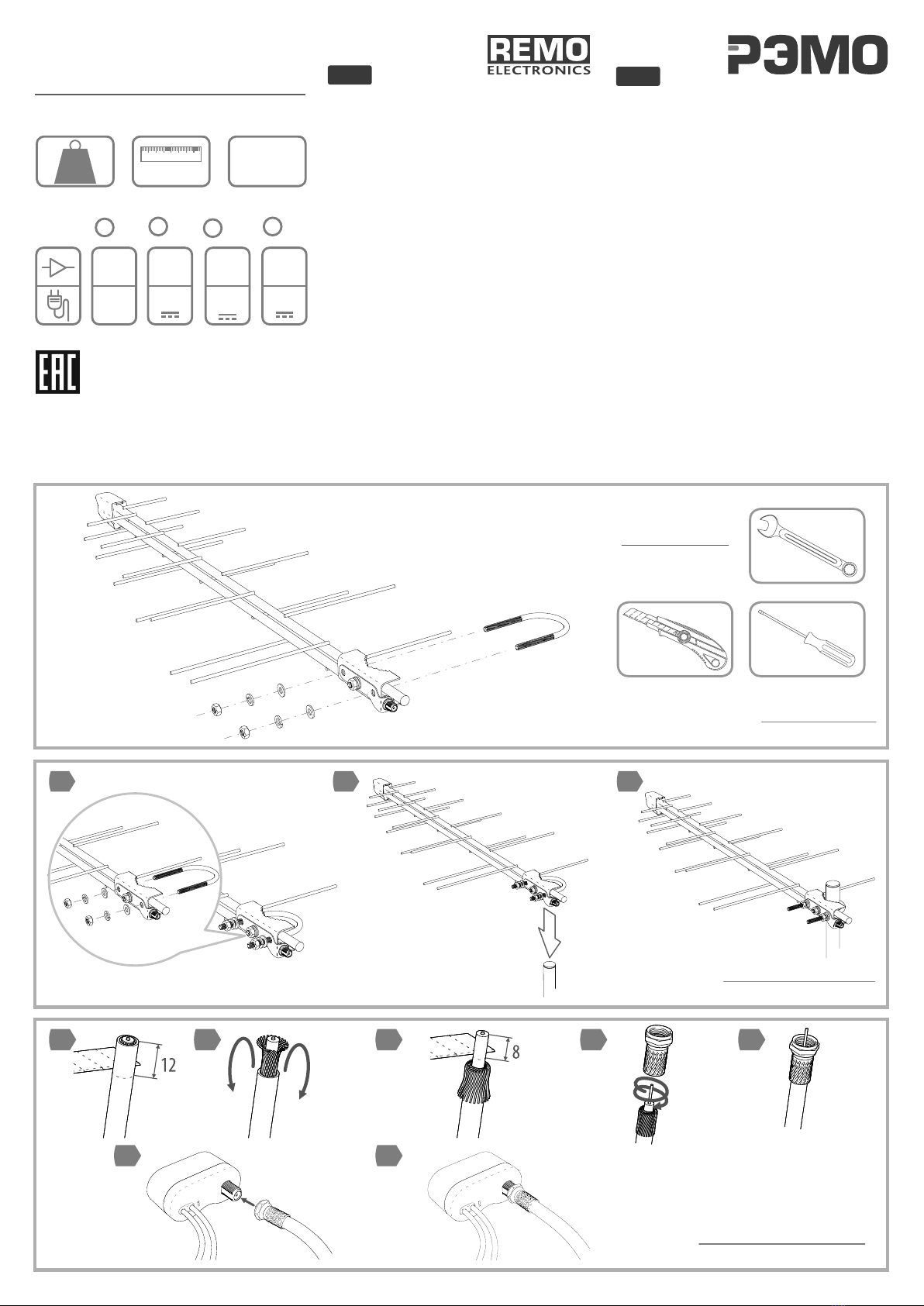

Full Assembly Diagram
Схема полной сборки
BAS-1111 Pechora*
QUICK USER GUIDE | ПАСПОРТ
TV Antenna Outdoor | Наружная ТВ антенна
English Русский
Thank you for choosing the antenna outdoor BAS-1111 Pechora!
It has been developed by a team of engineers determined to continue
the tradition of excellence and innovation of REMO-Technologii
products. The antenna BAS-1111 Pechora is made of high-quality
materials in accordance with thoroughly detailed design.
The antenna can be installed on any mast with a diameter up to 50mm
or wall mount bracket. The antenna connects to the TV via cable RG-6/U
with F-connector. Cable and connectors are purchased separately.
The antenna outdoor BAS-1111 Pechora will provide high-quality
reception of digital television DVB-T2 on the UHF channels together
with the modern TV sets or digital receiver.
The antenna has several versions:
BAS-1111-P Pechora — antenna does not require power
BAS-1111-5V Pechora — antenna powering through the antenna
socket of the TV-set or digital receiver
BAS-1111-USB Pechora — antenna powering from any USB port
using the injector
BAS-1111-DX Pechora — antenna powering from its own power
supply connected to the mains electricity (household power) AC 230V
Manufacturer:
REMO-Technologii, P.O.Box 500, Saratov, 410052, Russia
www.remo-electronics.com
Благодарим за выбор наружной антенны BAS-1111 Печора!
Вы держите в руках современную наружную антенну, которая
обеспечит качественный приём аналогового и цифрового
телевидения DVB-T2 на ДМВ-каналах совместно с современным
телевизором или цифровым приемником (тюнером).
Вы можете установить антенну на мачту диаметром до 50мм или
стеновой кронштейн. Антенна подключается к телевизору через
кабель RG-6/U с помощью F-разъема (приобретаются отдельно).
Информацию о частотах и каналах вещания цифрового телевидения
Вы можете узнать на сайте РТРС — http://rtrs.ru, интерактивной
карте ЦТВ — http://карта.ртрс.рф, в своей региональной
вещательной компании или по телефону 8-800-220-20-02.
Обратите внимание - антенна имеет несколько исполнений:
BAS-1111-P Печора — не требует питания для работы
BAS-1111-5V Печора — получает питание через антенное гнездо
от телевизора или цифрового приёмника (ресивера).
BAS-1111-USB Печора — получает питание от любого USB-порта
через инжектор
BAS-1111-DX Печора — получает питание от собственного блока
питания, подключаемого в сеть 230В.
Наименование и местонахождение изготовителя:
OOO «РЭМО-Технологии»
410033, Россия, Саратов, пр-т. 50-лет Октября, 101, литер П3, оф. 222
670х315х40
mm
0.8
kg UHF / ДМВ
Require
Вам потребуются
* БАС-1111 Печора
Mount Assembly Diagram
Схема сборки узла крепления
Injector Assembly Diagram
Схема подключения инжектора
1
23
5
1
6
2 3
7
4
Version | Исполнение
P
9.5dB
—
5V
32dB
5V
DX
32dB
5V
USB
32dB
5V

Аttach the cable
to the mast
Закрепите кабель
на мачте

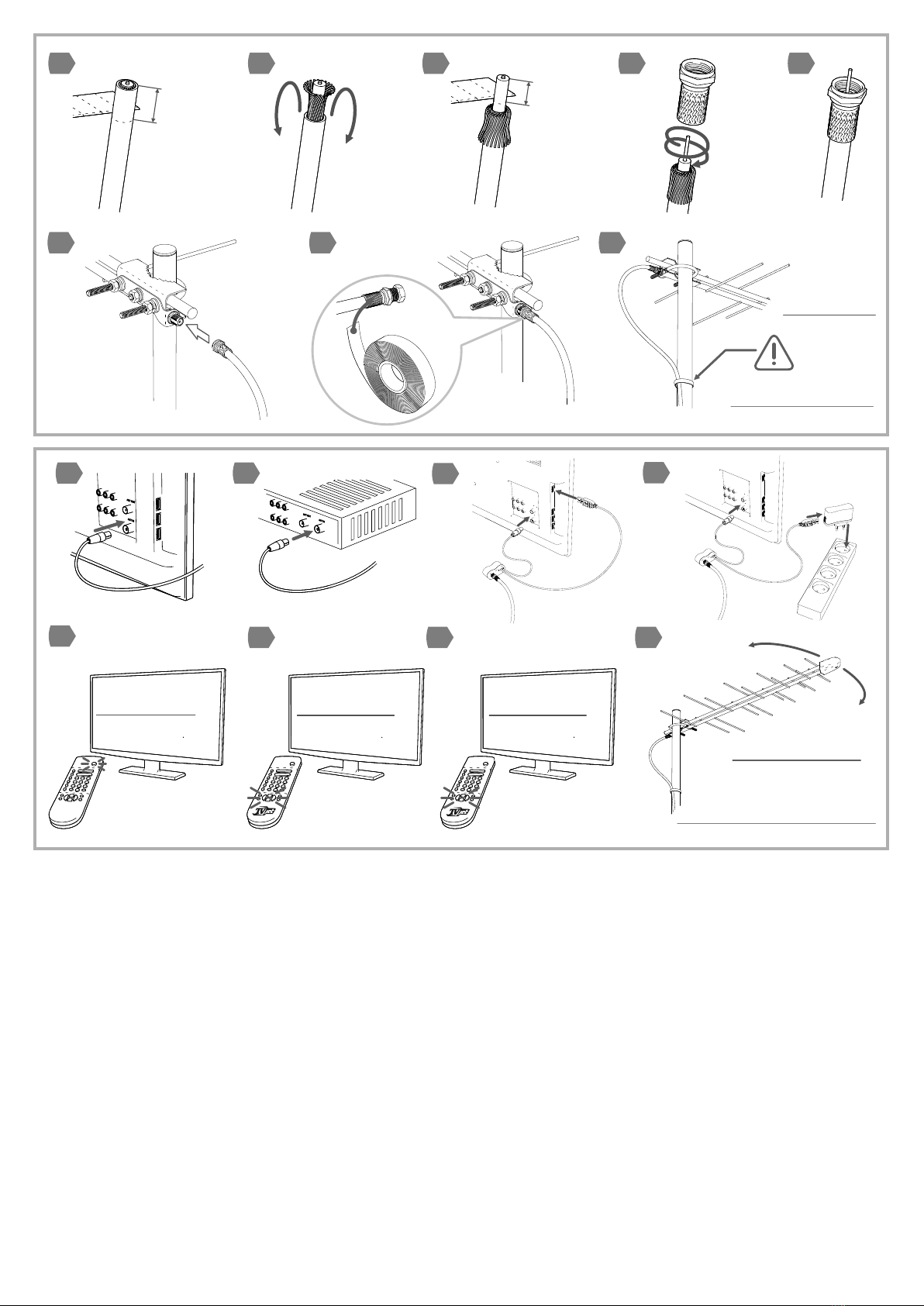

Cable Connection Diagram
Схема подключения кабеля
12
254
1
3
8
6 7 8
Connecting to a TV set and Adjusting
Подключение к телевизору и настройка
-P-5V-USB
-DX
-DX
1a 1b 1c 1d
4
Find Max Signal
Найдите максимум сигнала
Антенна может эксплуатироваться в интервале температур от -60°С до +40°С и предельном значении относительной влажности воздуха 100% при температуре 25°С.
Транспортировка и хранение должны осуществляться при температурах от -60°С до +45°С и предельном значении относительной влажности воздуха 100% при температуре 25°С при
условии защиты от солнечного излучения и атмосферных осадков.
Срок службы изделия – 3 года. Изделие не содержит вредных веществ (материалов) и может быть утилизировано как бытовые отходы любым способом, кроме сжигания в
неприспособленных условиях. Изделие может эксплуатироваться без ограничений в быту и на промышленных предприятиях не выше III класса опасности.
Антенна BAS-1111 Печора соответствует ТУ 657730-002-13760586-2016 и признана годной для эксплуатации.
Изготовитель гарантирует соответствие изделия требованиям ТУ 657730-002-13760586-2016 при cоблюдении потребителем условий эксплуатации, хранения и транспортировки.
Гарантийный срок эксплуатации 12 месяцев со дня продажи через розничную торговую сеть. При отсутствии отметки торгующей организации, гарантийный срок исчисляется с даты
изготовления изделия. В случае приобретения комплекта дистанционным методом, гарантийный срок исчисляется с даты получения посылки на почте, от курьера или в транспортной
компании. Месяц и год изготовления изделия указаны в гарантийном талоне. Гарантийный ремонт осуществляет предприятие-изготовитель.
Не принимаются претензии по изделиям, имеющим механические повреждения, отличные от естественных следов эксплуатации.
Изготовитель не может гарантировать качественный прием ТВ программ в местах недостаточного покрытия ТВ-сигналом и неверной установки и/или настройки антенны.
Отсутствие приема в таких случаях не является основанием для признания антенны неисправной.
Замечания по работе изделия, пожелания или предложения следует направлять по адресу:
410052, Россия, Саратов, а/я 500,
Тел./факс: [phone] (Пн-Пт, 08:00-17:00 по московскому времени)
E-mail: [e-mail]
www.remo-zavod.ru
В связи с совершенствованием конструкции и технологии производства, в Вашей антенне могут быть изменения, не отмеченные в настоящем паспорте и не ухудшающие ее параметры.
в.1.5_20201128
-5V
23
Power On
Select Channel
Включите телевизор
Выберите канал
2a
Switch on the antenna
power
Включите подачу
питания на антенну
Switch on the indication
of signal strength
Включите индикацию
уровня сигнала
AC 230V
