ricoo BH-08 User manual

Lautsprecherhalter Stand
English
Deutsch
MONTAGEANLEITUNG
v.18.02
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
BH-08
alle Farben
4.5kg
(9.9lbs)
MAX
VORSICHT!
Hängen Sie keine großen
Lautsprecher auf den
Halter, denn dadurch ändert
sich der Schwerpunkt und
führt zur Instabilität.

2
English
Deutsch
BH-08
E.N.Z. Engineering GmbH
Gewerbestr. 11
79364 Malterdingen
(Germany)
Tel: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.ricoo.eu
Artikeldaten
Kunden-Hotline
Liebe Kundin, lieber Kunde,
wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben .
Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt
zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des
Transports beschädigt wird .
In diesem Fall senden Sie den Artikel bitte nicht zurück, sondern fordern Sie einfach
Ersatz für das fehlende bzw. beschädigte Teil bei unserer Kunden-Hotline an . Kontakt-
daten von unserer Kunden-Hotline sind auf der rechten Seite aufgeführt.
Bitte nennen Sie bei der Kontaktaufnahme die Artikeldaten (auf der rechten Seite
aufgeführt), Artikelfarbe sowie die benötigten Teilnummern (inkl. benötigter Stück-
zahl), wie sie in dieser Anleitung unter dem Punkt "Lieferumfang" angegeben sind. Halten
Sie ebenfalls Ihre Bestellnummer / Order-ID für unsere Kunden-Hotline bereit. Wir
werden Ihre Anfrage umgehend bearbeiten !
WARNUNG
• Bitte beachten: Bilder in dieser Montageanleitung stellen nur technische Darstellung des Produktes dar. Tatsächliches Produktdesign kann
minimal abweichen.
• Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durch-
gelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
• Dieses Produkt darf NUR, wie in dieser Anleitung beschrieben, installiert und verwendet werden. Unsachgemäße Installation dieses Produkts
kann Schäden verursachen oder zu schweren Verletzungen führen.
• Dieser Artikel darf nur vom Fachpersonal montiert / installiert werden.
• Stellen Sie sicher, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.
• Verwenden Sie immer eine technische Vorrichtung oder lassen Sie sich von einer zweiten Person unterstützen, wenn Sie die Konstruktion oder
angeschlossene Komponente heben oder ausrichten möchten.
• Ziehen Sie die Schrauben fest an, jedoch nicht überziehen / überdrehen. Überziehung der Schrauben kann zu Schäden an der Konstruktion
führen und reduziert die Haltbarkeit der gesamten Konstruktion.
• Dieses Produkt ist nur für den Innenbereich gedacht. Verwendung dieses Produkts im Freien kann zu Produkt- und Personenschäden führen.
• Stellen Sie vor und während der Produktmontage, dass weder Sie noch andere Personen verletzt werden und keine Gegenstände beschädigt
werden. Holen Sie sich im Zweifelsfall Beratung bei einem Fachmann.
• Stellen Sie ebenfalls sicher, dass Sie und eventuelle Mithelfer oder beauftragte Personen vor der Montage die Montageanleitung, so wie diese
Warnhinweise zur Kenntnis genommen haben.
ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen.

English
Deutsch
Lieferumfang
WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei
sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler.
A (x2)
B (x2)
H (x2)
I (x2)
K (x2)
M5x12 (x4)
O
M5 (x4)
R
U (x2) V (x2)
M4 (x4)
ST (x2)
M5x18 (x4)
P
M4x20 (x2)
Q
3

4
English
Deutsch

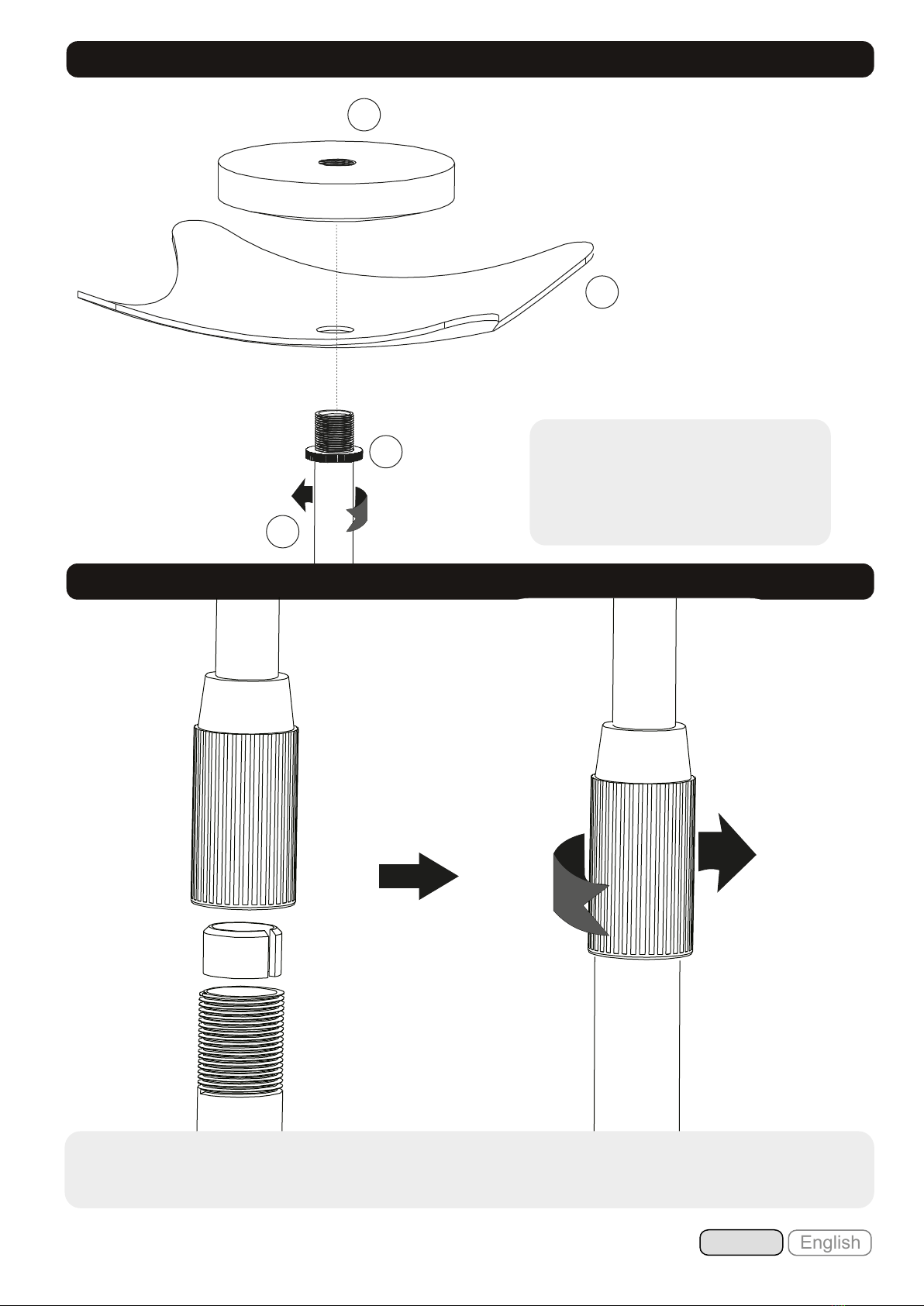

Schritt 1
Schritt 2
Ring (V) auf der Stange (B)
montieren. Die Stange durch den
Sockel (A) durchführen und mit
dem Gewichtscheibe (U)
verschrauben.
Drehen Sie den Verschluss gegen den Uhrzeigersinn, um ihn zu lösen. Stellen Sie die gewün-
schte Höhe ein und drehen Sie den Verschluss im Uhrzeigersinn, um die Position zu fixieren.
VERRIEGELN
U
A
B
V

5
English
Deutsch
Schritt 3

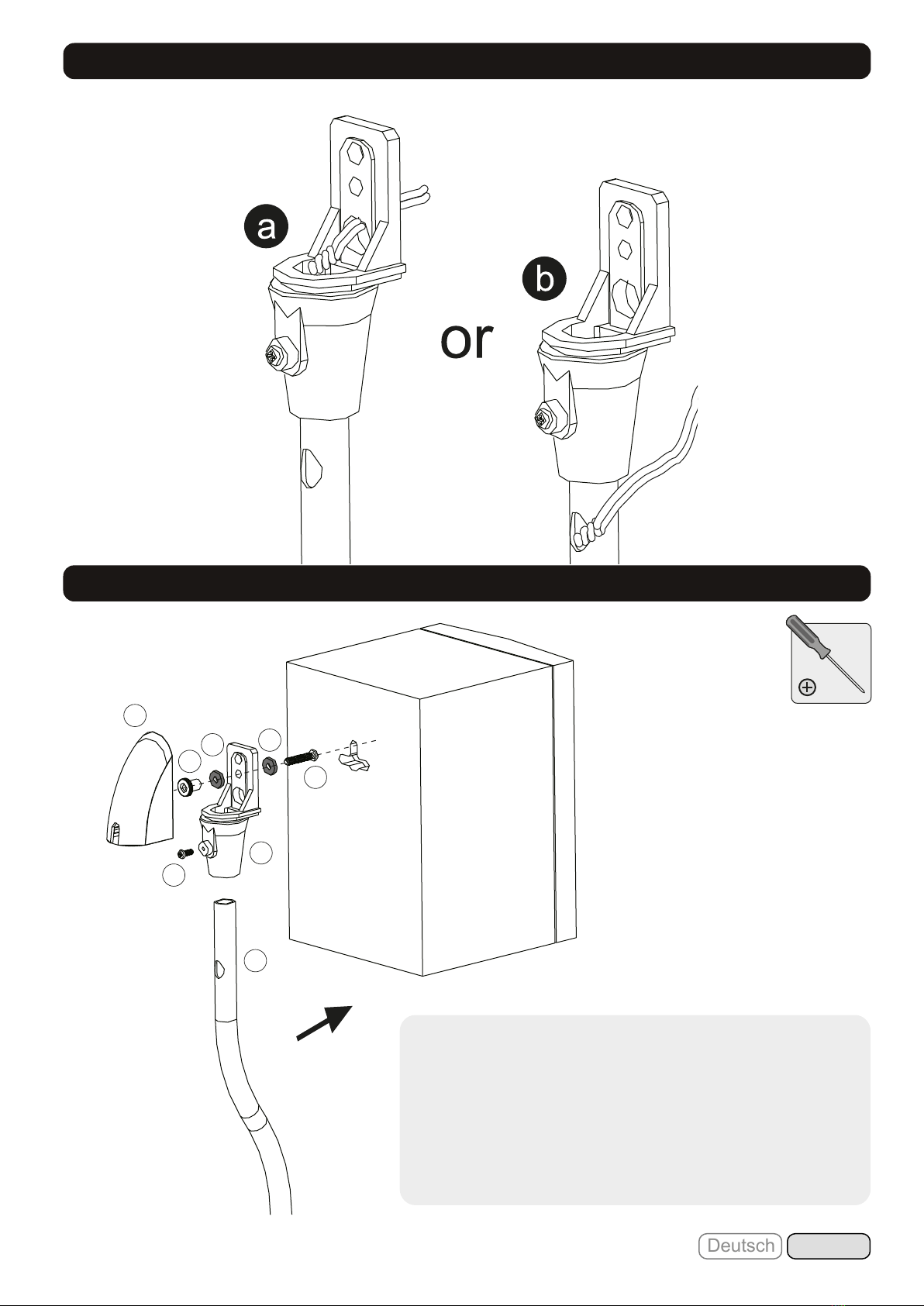

Schritt 4a FÜR LAUTSPRECHER MIT SCHLÜSSELLOCH
Sichern Sie die Universalhalterung (H) mit der
Schraube (I) an der Stange (B). Das Lautsprecherkabel
sollte mit dem Lautsprecher verbunden und durch die
Stange geführt werden, wie im Schritt 3a oder 3b
gezeigt. Die Daumenmutter (T), die Unterlegscheiben
(S) und die Schraube M4 (Q) wie abgebildet montieren.
Schließen Sie den Lautsprecher an. Bei Bedarf die
Daumenmutter festziehen. Bringen Sie die Abdeckung
der Abdeckkappe (K) bei Bedarf an.
oder
K
SS
Q
H
I
B
T

6
English
Deutsch
Schritt 4b FÜR LAUTSPRECHER MIT GEWINDEBOHRUNG
Schritt 4c BOSE AKUSTISCHE LAUTSPRECHER
Fertig
oder
VORSICHT
Sichern Sie die
Universalhalterung (H) mit der
Schraube (I) an der Stange (B).
Das Lautsprecherkabel sollte
mit dem Lautsprecher verbund-
en und durch die Stütze geführt
werden, wie im Schritt 3a oder
3b gezeigt. Der Lautsprecher
sollte an der Halterung (H)
befestigt werden. Verwenden
Sie die Unterlegscheibe (R) und
entweder die Schraube (O) oder
(P), je nach Lautsprechertyp.
Bringen Sie die Abdeckung der
Abdeckkappe (K) bei Bedarf an.
Befestigen Sie die Universalhalterung
(H) mit der Schraube (I) an der
Stange (B). Das Lautsprecherkabel
sollte mit dem Lautsprecher verbund-
en und durch die Stütze geführt
werden, wie im Schritt 3a oder 3b
gezeigt. Befestigen Sie den
Lautsprecher mit der Schraube (O)
und den Unterlegscheiben (R) an der
Halterung. Bringen Sie die Abdeckung
der Abdeckkappe (K) bei Bedarf an.
K
O
PR
H
I
R
O
K
I
H

INSTALLATION MANUAL
v.18.02
English
Deutsch
CAUTION: DO NOT EXCEED
RATED LISTED WEIGHT. SERIOUS
INJURY OR PROPERTY DAMAGE
MAY OCCUR!
4.5kg
(9.9lbs)
MAX
Speaker Floor Stand
BH-08
all colors
Do not hang Large size
speakers on the brackets.
Avoid the risk of instability
of the center of gravity!
CAUTION!

2English
Deutsch
WARNING
NOTE: Read the entire instruction manual before you start installation and assembly.
• Please note: Images in these assembly instructions are only technical presentation of the product. Actual product design may vary
minimally.
• Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If
you have any questions regarding any of the instructions or warnings, please contact your local distributor.
• This product was designed to be installed and used ONLY as specified in this manual. Improper installation of this product may cause
damage or serious injury.
• This product may only be assembled / installed by the technical staff.
• Make sure that the supporting surface will safely support the combined weight of the equipment and all attached hardware and
components.
• Always use an assistant or mechanical lifting equipment to safely lift and position the equipment.
• Tighten screws firmly, but do not over tighten. Over tightening can cause damage the items, this greatly reduces their holding power.
• This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal injury.
• Make sure that before and after the installation of the product neither you nor somebody else can be injured and other objects can be
damaged. In case of doubt request for help from an expert.
• Make also sure that you and optionally the co-helper or representatives have registered the mounting instructions before the installation
and also the warning notice.
BH-08
E.N.Z. Engineering GmbH
Gewerbestr. 11
79364 Malterdingen
(Germany)
Tel: [phone]
Fax: [phone]
E-Mail: [email protected]
www.ricoo.eu
Product data
Customer-Hotline
Dear customer,
we are pleased that you have decided for a product of the brand "RICOO" .
Sometimes, despite our efforts to provide you with a high-quality product, it may happen
that an accessory is missing or a part is damaged during transport . Please do not
return the item in such a case, simply request replacement for the missing or damaged
part at our customer hotline .
Contact details from our customer hotline are listed below.
When contacting us, please mention the article data (listed on the right side),
article color as well as the required spare part numbers (including the required
quantity of items), as indicated in the "Scope of delivery" section of this manual.
Please keep ready your order number / order ID for our customer hotline. We will process
your request immediately !

3English
Deutsch
Component Checklist
IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation.
If any parts are missing or faulty, telephone your local distributor for a replacement.
A (x2)
B (x2)
H (x2)
I (x2)
K (x2)
M5x12 (x4)
O
M5 (x4)
R
U (x2) V (x2)
M4 (x4)
ST (x2)
M5x18 (x4)
P
M4x20 (x2)
Q

4English
Deutsch
Step 1
Step 2
Screw ring (V) onto pole (B). Insert
assembled pole (B) into base (A).
and screw into weight plate (U).
Loosen the pole lock mechanism anti-clockwise to release. Adjust to the required height and tum
twist lock clockwise to lock pole in position.
U
A
B
V
LOCK

5English
Deutsch
Step 3
Step 4a FOR LOUDSPEAKERS WITH KEYHOLE TYPE FIXING
Secure universal bracket (H) to upright pole using
screw (I). The speaker cable should be threaded
through pole and bracket as shown in step 3a or 3b.
Assemble thumbnut (T) washers (S) and M4 screw (Q)
as shown. Attach speaker. If required tighten thumbnut.
Install bracket cover cap (K) if required.
K
SS
Q
H
I
B
T

6English
Deutsch
Step 4b FOR LOUDSPEAKERS WITH THREADED HOLE
Step 4c BOSE ACOUSTIMASS LOUDSPEAKERS
Done
Secure universal bracket (H)
to upright using screw (I).
The speaker cable should be
Connected to the speaker and
threaded through the upright
as shown in step 3a or 3b.
The speaker should be fixed
to bracket (H). Using washer
(R) and either screw (O) or
(P) depending on speaker
type, Fit cover cap (K) if
required.
Attach universal bracket (H) to
pole using screw (I). Feed cable
down pole as shown in step 3a or
3b. Attach loudspeaker to bracket
using screw (O) and washers
(R). If required attach universal
cover cap (K).
or
K
O
PR
H
I
R
O
K
I
H
